BEDIENUNGSANLEITUNG E8670 Emos

• Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osje- tilnih ili mentalnih sposobnosti koje nemaju iskustva i znanja za njihovu sigurnu upotrebu. Takve osobe treba podučiti kako koristiti uređaj i treba ih nadzirati osoba zadužena za njihovu sigurnost.45 Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakuplja- nje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktiraj- te lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje. EMOS spol. s r. o. ovime izjavljuje da je radijska oprema tipa E8670 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drahtlose Wetterstation Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam diese Bedienungsan- leitung durch. Spezikationen Uhr mit Funksteuerung Zeitformat: 12/24 h Innentemperatur: -10°C bis +50°C, Auösung 0,1°C Außentemperatur: -30°C bis +60°C, Auösung 0,1°C Genauigkeit der Temperaturmessung: ±1°C für den Bereich 0°C bis +50°C, ±2°C für den Bereich -20°C bis +0°C, ±4°C für den Bereich -40°C bis -20°C Innen und Außenfeuchtigkeit: 10% bis 99% RV, Auösung 1% Genauigkeit der Luftfeuchtigkeitsmessung: ±5% für den Bereich 30% bis 50% RV, ±10% für den Bereich 10% bis 29% und 51% bis 99% RV Messbereich Bar. Druck: 800 bis 1 100 hPa Druckeinheit: hPa/inHg Messbereich des Niederschlagsensors: 0–999,9 mm Reichweite des Funksignals: bis zu 50 m im freien Raum Übertragungsfrequenz: 433 MHz, 10 mW eektive Sendeleistung max. Anzahl der Sensoren: max. 1 Stromversorgung: Hauptstation: 3× 1,5 V AAA (sind nicht im Lieferumfang enthalten) Adapter AC 230 V/DC 5 V, 1000 mA (im Lieferumfang enthalten) Sensor: 2× 1,5 V AA Batterien (sind nicht im Lieferumfang enthalten) Abmessungen: Hauptstation: 29 × 205 × 127 mm Sensor: 117 × 117 × 164 mm Wetterstation – Beschreibung des Displays und der Tasten siehe Bild 1 1 – Außentemperatur 2 – Außenfeuchtigkeit 3 – Grasche Darstellung des Druckverlaufs / der Außentemperatur / der Außenluft- feuchtigkeit 4 – Uhrzeit/Empfang DCF Signal 5 – Datum 6 – Tagesname 7 – Wecker 8 – Niederschlagsalarm 9 – Niederschlagsübersicht 10 – Niederschlagsverlauf 11 – Innenfeuchtigkeit 12 – Smiley für Behaglichkeit 13 – Innentemperatur 14 – Entladene Batterien in der Station/im Sensor 15 – max/min Messwerte für Temperatur und Luftfeuchtigkeit 16 – Wettervorhersage 17 – Druckwert 18 – Taste CH 19 – Taste ALERT 20 – Taste HISTORY 21 – Taste SNZ/LIGHT 22 – Taste DOWN 23 – Taste UP 24 – MODE-Taste 25 – Önung zum Aufhängen 26 – USB Ausgang 5 V/1 A46 27 – Eingang für das Netzteil 28 – Batteriefach 29 – Ständer Beschreibung des Niederschlagsmessers (des Sensors) siehe Bild 2 Der Sensor kombiniert einen Niederschlagsmesser mit der Messung von Temperatur und Luft- feuchtigkeit. 1 – LED Signalanzeige 2 – Niederschlagsschale 3 – Befestigungsring 4 – Kipp-Klappe 5 – Batteriefach 6 – wasserdichter Untersatz Montage/Installation des Niederschlagsmessers (Sensors)

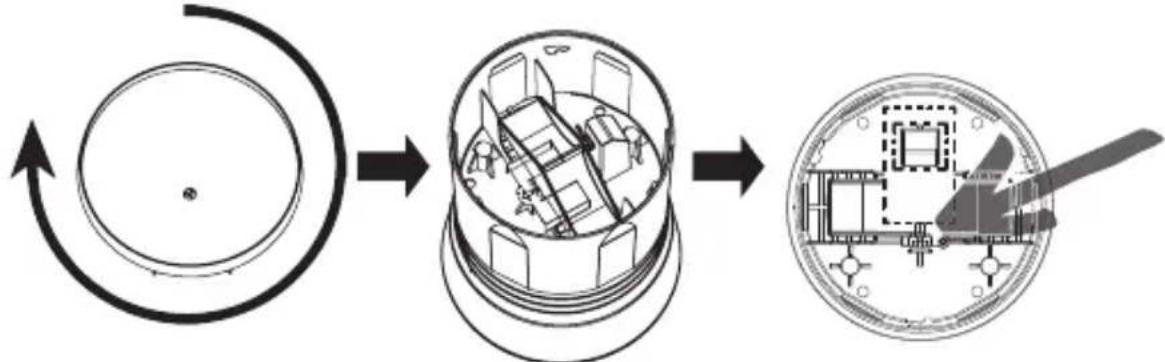

1. Drehen Sie die Niederschlagsschale im Uhrzeigersinn.

2. Entfernen Sie den der Sicherung dienenden Pappstreifen von der Kipp-Klappe.

3. Setzen Sie die Schale wieder auf, drehen Sie diese entgegen dem Uhrzeigersinn, Sie hören ein

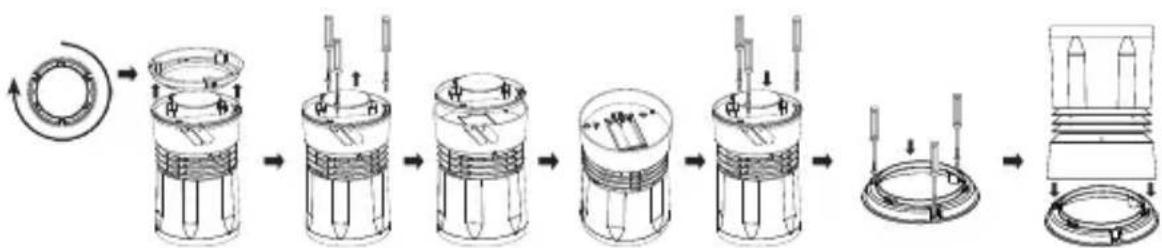

4. Drehen Sie den Sensor mit der Unterseite nach oben.

5. Drehen Sie den Befestigungsring im Uhrzeigersinn.

6. Lösen Sie die 3 Schrauben am Dichtungsuntersatz und nehmen Sie diesen ab.

7. Unter dem Untersatz bendet sich das Batteriefach, setzen Sie 2× 1,5 V AA Batterien ein.

8. Schrauben Sie den Untersatz wieder auf.

9. Montieren Sie den Befestigungsring an der gewünschten Stelle mit Hilfe der Schrauben und

setzen Sie den Sensor gegen den Uhrzeigersinn auf, Sie hören ein Einrasten. Inbetriebnahme

1. Setzen Sie zunächst Batterien in den drahtlosen Sensor ein (2× 1,5 V AA), anschließend in die

Wetterstation (3× 1,5 V AAA) und schließen Sie die Station an eine Stromquelle an.

2. Achten Sie beim Einsetzen der Batterien auf die richtige Polarität, damit es nicht zu einer Beschä-

digung der Wetterstation oder des Sensors kommt. Verwenden Sie nur 1,5-V-Alkaline-Batterien des gleichen Typs, verwenden Sie keine wiederauadbaren 1,2-V-Batterien. Eine niedrigere Spannung kann eine Funktionsstörung beider Einheiten verursachen.47

3. Stellen Sie beide Einheiten nebeneinander. Innerhalb von 3 Minuten sucht die Wetterstation das

Sensorsignal. Wenn kein Sensorsignal gefunden wird, halten Sie an der Wetterstation lange die CH-Taste gedrückt, um die Suche zu wiederholen.

4. Sollte die Außentemperaturangabe am Display verschwinden, drücken Sie lange die CH-Taste an

der Wetterstation und nehmen Sie die Batterien aus dem Sensor heraus und setzen Sie sie wieder ein. Die Wetterstation stellt alle Werte auf Null und sucht erneut das Sensorsignal.

5. Wir empfehlen, den Sensor an der Nordseite des Hauses zu positionieren. In verbauten Räumen

kann die Sensorreichweite erheblich sinken.

6. Um eine korrekte Messung zu gewährleisten, ist der Sensor höher über der Bodenäche (mind. 1,5

m) auf einer waagrechten Fläche und außerhalb von Gebäude und Konstruktionen zu platzieren. Er muss fest angeschraubt sein, damit es nicht zu einer Beschädigung kommt.

7. Positionieren Sie den Sensor an einer Stelle, an der die Regentropfen direkt auftreen. Der Sensor

sollte im freien Gelände mit ausreichendem Abstand zu umliegenden Bäumen und Sträuchern aufgestellt werden.

8. Regenwasser muss jederzeit frei aus dem Sensor abießen können. Sorgen Sie stets dafür, dass

sich an der Unterseite des Sensors kein Wasser ansammelt.

9. Überzeugen Sie sich nach Auswahl eines geeigneten Standorts davon, dass sich die Hauptstation

in Reichweite des Sensors bendet, bevor Sie diesen montieren. In verbauten Räumen kann die Sensorreichweite erheblich sinken.

10. Stellen Sie den Sensor nicht auf metallische Gegenstände, dies senkt die Reichweite des

11. Wenn am Display der Station das Symbol für eine schwache Batterie erscheint

, tauschen Sie die Batterie(n) im Sensor oder in der Wetterstation aus. Funkgesteuerte Uhr (DCF77) Nach der Registrierung über den Funksensor beginnt die Wetterstation über einen Zeitraum von 7 Minuten automatisch mit der Suche des „DCF77“-Signals (im Weiteren nur DCF), das Symbol blinkt. Während der Suche werden keine anderen Angaben aktualisiert und die Tasten funktionieren nicht (außer SNOOZE/LIGHT). Wenn das Signal gefunden wurde, blinkt das Symbol nicht mehr (es wird dauerhaft angezeigt) und die aktuelle Zeit wird angezeigt. Wird kein Signal gefunden, wird das DCF Symbol nicht angezeigt. Für eine erneute Suche des DCF-Signals halten Sie lange die Taste DOWN. Um die Signalsuche abzubrechen, drücken Sie erneut lange die Taste DOWN. Das DCF-Signal wird täglich zwischen 2:00 und 3:00 Uhr morgens synchronisiert. Während der Sommerzeit wird das Symbol angezeigt. Anmerkung: Falls die Station das DCF-Signal empfängt, die aktuelle Zeit jedoch nicht korrekt ange- zeigt wird (z. B. Verschiebung um ±1 Stunde, ist immer die korrekte Zeitverschiebung in dem Land einzustellen, in welchem die Station verwendet wird – siehe Manuelle Einstellungen). Unter normalen Bedingungen (in sicherem Abstand zu Störquellen, wie z. B. Fernsehgeräte, Compu- termonitore) dauert der Empfang des Zeitsignals mehrere Minuten. Falls die Uhr dieses Signal nicht empfängt, verfahren Sie nach den folgenden Schritten:

1. Stellen Sie die Wetterstation an einem anderen Ort auf und versuchen Sie erneut, das DCF-Signal

2. Kontrollieren Sie die Entfernung der Uhr von den Störquellen (Computermonitore oder Fernseh-

geräte). Sie sollte beim Empfang dieses Signals mindestens 1,5 bis 2 Meter betragen.

3. Stellen Sie die Wetterstation beim DCF-Signalempfang nicht in die Nähe von Metalltüren,

Fensterrahmen oder anderen Metallbauten oder -gegenständen (Waschmaschinen, Trockner, Kühlschränke usw.).

4. In Räumen aus Stahlbetonkonstruktionen (Keller, höhere Häuser usw.) ist der Empfang des

DCF-Signals unter diesen Bedingungen schwächer. In Extremfällen positionieren Sie die Wett- erstation in der Nähe eines Fensters in Richtung des Senders.48 Den Empfang des DCF Funksignals beeinussen folgende Faktoren:

• starke Wände und Isolierungen, Souterrainwohnungen und Kellerräume

• ungeeignete örtliche geograsche Bedingungen (diese lassen sich vorher schlecht abschätzen)

• atmosphärische Störungen, Gewitter, nicht entstörte Elektrogeräte, Fernseher und Computer, die in der Nähe des DCF-Funksignalempfängers stehen. Manuelle Einstellung

1. Drücken und halten Sie lange die MODE-Taste.

2. Durch wiederholtes Drücken der MODE-Taste können Sie folgende Einstellungen wählen: Zeitzone

– 12/24 h – Stunde – Minute – Jahr – Monat – Tag. Zwischen den einzelnen Werten bewegen Sie sich durch Drücken der MODE-Taste, die Einstellungen erfolgen mit den Tasten UP und DOWN. Die Kalendersprache ist Englisch. Einstellung der Temperatureinheit °C/°F Durch wiederholtes Drücken der UP-Taste stellen Sie die Temperatureinheit °C/°F ein. Einstellung der Einheit für Druck/Niederschläge Durch wiederholtes Drücken der DOWN-Taste stellen Sie die Einheit für Druck und Niederschläge inHg/inches oder hPa/mm ein. Atmosphärischer Druck Der aktuelle Wert für den Luftdruck wird in Feld Nr. 17 angezeigt. Durch wiederholtes Drücken der DOWN-Taste stellen Sie die Einheit für den Druck inHg oder hPa ein. Wenn die Wetterstation an einem Ort aufgestellt wird, hat dies Auswirkungen auf die Messwerte. Die Messung stabilisiert sich innerhalb von 12 Stunden ab dem Einlegen der Batterie oder dem Umstellen. Behaglichkeitssymbol – Smiley Wird im Feld Nr. 12 angezeigt. Behagliche Umgebung Behagliche Umgebung Trockene Umgebung Trockene Umgebung Feuchte Umgebung Trend Temperatur und Luftfeuchtigkeit Trendanzeige Temperatur und Luftfeuchtigkeit steigend beständig sinkend Wettertrend Wetter-Trendanzeige besser werdend keine Veränderung Verschlechterung Anzeige der gemessenen Niederschlagswerte und der max/min Werte für Temperatur und Luftfeuchtigkeit Die Standardanzeige für die Niederschlagsmenge bezieht sich auf den aktuellen Tag (today´s). Durch wiederholtes Drücken der HISTORY-Taste werden nacheinander angezeigt: Niederschlagsmenge – gestern (yesterday), aktuelle Woche (this week), aktueller Monat (this month), aktuelles Jahr (this year), letztes Jahr (last year), MAX/MIN Werte Temperatur/Luftfeuchtigkeit innen, MAX/MIN Werte Temperatur/Luftfeuchtigkeit außen. Anmerkung: Zum manuellen Löschen des Speichers der gemessenen Temperatur- und Luftfeuchtigkeitswerte drücken Sie lange die HISTORY-Taste, während die Messhistorie angezeigt wird. Bei Überschreitung des maximalen Niederschlagswertes von 999,99 mm wird 10.XX angezeigt und die Messhistorie muss gelöscht werden.49 Wenn Sie den Verlauf der Niederschlagsmessung löschen möchten, müssen Sie die Stromversorgung unterbrechen/die Batterien aus der Wetterstation entfernen (die Wetterstation muss dann manuell neu eingestellt werden). Anmerkung zu den gemessenen Niederschlagswerten: Leichter Sprühregen = 0,25 mm/Stunde Mäßiger Regen = 1 mm/Stunde Regen = 4 mm/Stunde Starker Regen = 16 mm/Stunde Gewitter = 35 mm/Stunde Starkes Gewitter = 100 mm/Stunde Grasche Darstellung des Messverlaufs von Druck / Außentemperatur / Außenluftfeuchtigkeit In Feld Nr. 3 wird eine grasche Darstellung des Messverlaufs von Druck / Außentemperatur / Au- ßenluftfeuchtigkeit für die letzten bis zu 12 Stunden angezeigt. Die Grak ist animiert – die Werte werden automatisch und wiederholt alle 5 Sekunden angezeigt. Diese Animation kann nicht abgeschaltet werden, die Reihenfolge/Einstellung der Werte kann nicht verändert werden. Falls Sie den Messverlauf löschen möchten, müssen Sie die Stromversorgung unterbrechen/die Bat- terien aus der Wetterstation entfernen (die Wetterstation muss dann manuell neu eingestellt werden). Einstellen des Weckers Drücken Sie die MODE Taste – es wird AL angezeigt. Drücken Sie anschließend lange die MODE Taste, die Einstellung für die Zeit beginnt zu blinken. Mit den UP/DOWN-Tasten stellen Sie die Weckzeit ein. Den eingestellten Wert bestätigen Sie durch Drücken der Taste MODE. Zur Aktivierung des Weckers drücken Sie erneut die MODE Taste (es wird AL angezeigt) und anschlie- ßend die UP/DOWN Taste. Wird das Symbol angezeigt, ist der Wecker aktiviert. Durch ein weiteres Betätigen der UP/DOWN Taste deaktivieren Sie den Wecker – das Symbol wird nicht mehr angezeigt. Funktion Wiederholtes Wecken Mit der Taste SNZ/LIGHT, die sich im oberen Teil der Wetterstation bendet, verschieben Sie die Weckzeit um 5 Minuten. Betätigen Sie diese Taste, sobald der Wecker zu klingeln beginnt. Das Symbol wird blinken. Zum Abstellen der SNOOZE-Funktion drücken Sie eine beliebige andere Taste – das Symbol hört auf zu blinken und wird weiter angezeigt. Am nächsten Tag wird der Wecker wieder aktiviert. Displaybeleuchtung der Station

1. Bei Stromversorgung über den Adapter:

Die dauerhafte Displaybeleuchtung wird automatisch eingestellt. Durch wiederholtes Drücken der Taste SNZ/LIGHT können 3 Stufen der Hintergrundbeleuchtung eingestellt werden (100% – 50% – aus).

2. Bei Stromversorgung nur mit Batterien 3× 1,5 V AAA:

Die Displaybeleuchtung ist ausgeschaltet, nach dem Drücken der Taste SNZ/LIGHT leuchtet das Display für 10 Sekunden auf und schaltet anschließend ab. Bei Stromversorgung nur über Batterie kann keine dauerhafte Displaybe- leuchtung aktiviert werden! Anmerkung: Die eingelegten Batterien dienen als Reserve für die gemessenen/eingestellten Daten. Wenn keine Batterien eingelegt werden und die Station vom Stromversorgungsnetz getrennt wird, werden alle Daten gelöscht.50 USB Ausgang 5 V/1 A Dient zum Auaden kompatibler USB-Geräte, Ladekabel ist im Lieferumfang nicht enthalten. Der USB-Ausgang ist nur funktionsfähig, wenn die Station an die Stromversorgung angeschlossen ist. Einstellen des Temperaturalarms für Niederschlag und Außentemperatur Drücken Sie lange die ALERT Taste, die Einstellung für den Niederschlagsalarm beginnt zu blinken. Durch wiederholtes Drücken der Taste UP/DOWN aktivieren Sie den Niederschlagsalarm oder Sie deaktivieren diesen

Bestätigen Sie mit der ALERT-Taste, der Wert für den Niederschlag beginnt zu blinken. Stellen Sie durch wiederholtes Drücken der Taste UP/DOWN den gewünschten Wert ein (0,25 bis 999,99 mm). Bestätigen Sie mit der ALERT Taste, Sie wechseln so zur Einstellung des Temperaturalarms. Durch wiederholtes Drücken der Taste UP/DOWN aktivieren Sie den Alarm für die maximale Temperatur , die minimale Temperatur oder beide . Bestätigen Sie mit der ALERT-Taste, der Wert für die maximale Temperatur beginnt zu blinken. Stellen Sie durch wiederholtes Drücken der Taste UP/DOWN den gewünschten Wert ein. Bestätigen Sie mit der ALERT-Taste, der Wert für die minimale Temperatur beginnt zu blinken. Stellen Sie durch wiederholtes Drücken der Taste UP/DOWN den gewünschten Wert ein und bestätigen Sie mit der ALERT Taste. Bei Überschreitung des eingestellten Grenzwertes ertönt ein akustisches Signal und der Wert beginnt zu blinken. Durch Drücken einer beliebigen Taste schalten Sie das akustische Alarmsignal aus, das Alarmsymbol auf dem Display wird weiterhin blinken. Sobald die Temperatur unter den eingestellten Grenzwert sinkt, hört das Icon auf dem Display auf zu blinken. Falls Sie nicht auf das Absinken des eingestellten Wertes warten möchten, müssen Sie diesen anpassen oder den Alarm deaktivieren. Wettervorhersage Die Station sagt auf Grundlage der atmosphärischen Druckveränderungen das Wetter für die nächsten 12 bis 24 Stunden mit einer Umgebungsreichweite von 15 bis 20 km voraus. Die Genauigkeit der Wettervorhersage beträgt 70–75%. Das Vorhersagesymbol wird im Feld Nr. 16 angezeigt. Die Wettervorhersage muss nicht zu 100% stimmen. Weder der Hersteller noch der Verkäufer sind für mögliche Verluste, die durch eine ungenaue Wettervorhersage eingetreten sind, verantwortlich. Bei dem ersten Einstellen oder dem Reset der Wetterstation dauert es etwa 12 Stunden, bis die Wetterstation das Wetter korrekt vorhersagt. Wettervorhersagesymbole Sonnig Wolkig Bewölkt Schneefall Regen Pege und Instandhaltung Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang über viele Jahre zuverlässig arbeitet. Hier sind einige Ratschläge für die richtige Bedienung:

• Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam die Bedienungs- anleitung durch.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken. Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.51

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

• Setzen Sie das Produkt nicht Regen und Feuchtigkeit aus, es ist nicht für die Verwendung im Außenbereich bestimmt.

• Das Produkt darf nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produkts ein.

• Es dürfen keine Eingrie in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen. Das Produkt sollte nur von einem qualizierten Fachmann repariert werden.

• Verwenden Sie zur Reinigung ein leicht angefeuchtetes weiches Tuch. Verwenden Sie keine Lösungs- oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.

• Das Produkt darf nicht tropfendem oder spritzendem Wasser ausgesetzt werden.

• Bei Beschädigung oder Mängeln am Gerät nehmen Sie keine eigenständigen Reparaturen vor. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.
