| Tipo di prodotto | Stazione meteorologica senza fili con pluviometro |
| Marca | Emos |
| Modello | E8670 |
| Orologio radiocontrollato | DCF77, display 12/24 h |
| Temperatura interna | -10 °C a +50 °C, risoluzione 0,1 °C |
| Temperatura esterna | -30 °C a +60 °C, risoluzione 0,1 °C |
| Precisione temperatura | ±1 °C (0 a +50 °C), ±2 °C (-20 a 0 °C), ±4 °C (-40 a -20 °C) |
| Umidità interna/esterna | 10% a 99% UR, risoluzione 1% |
| Precisione umidità | ±5% (30 a 50% UR), ±10% (10 a 29% e 51 a 99% UR) |
| Pressione barometrica | 800 a 1.100 hPa, unità hPa/inHg |
| Pluviometro | 0 a 999,9 mm, risoluzione 0,25 mm |
| Portata radio | Fino a 50 m all'aria aperta |
| Frequenza di trasmissione | 433 MHz, 10 mW e.r.p. max |
| Numero massimo di sensori | 1 (sensore esterno con pluviometro) |
| Alimentazione stazione | 3 pile 1,5 V tipo AAA o adattatore di rete (non fornito) |
| Alimentazione sensore | 2 pile 1,5 V tipo AA (non fornite) |
| Dimensioni sensore | 117 × 117 × 164 mm |
| Uscita USB | 5 V/1 A per ricarica dispositivi |
| Funzioni principali | Temperatura/umidità int/est, pressione, previsioni meteo, precipitazioni, storico, allarmi, sveglia, retroilluminazione |
| Manutenzione e pulizia | Panno morbido leggermente umido; non utilizzare solventi |
| Sicurezza | Non esporre all'acqua, a urti, a temperature estreme; riparazione da parte di un tecnico |
| Ricambi e riparabilità | Pile standard; riparazione presso rivenditore o centro autorizzato |
Domande frequenti - E8670 Emos
Domande degli utenti su E8670 Emos
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Stazione Meteo in formato PDF gratuitamente! Trova il tuo manuale E8670 - Emos e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. E8670 del marchio Emos.
MANUALE UTENTE E8670 Emos
IT | Stazione meteo senza fili
Leggere attentamente queste istruzioni prima di utilizzare il prodotto.
Specifiche
orologio radiocomandato
formato dell'ora: 12/24 h
temperatura interna: da 10 °C a +50 °C, precisione di 0,1 °C
temperatura esterna: da -30 °C a +60 °C, precisione di 0,1 °C
precisione di misurazione della temperatura: ±1 °C per l'intervallo da 0 °C a +50 °C, ±2 °C per -20 °C a +0 °C, ±4 °C per l'intervallo da -40 °C a -20 °C
umidità interna ed esterna: dal 10 % al 99 % di umidità relativa, precisione dell'1 %
accuratezza della misurazione dell'umidità: ±5 % per l'intervallo dal 30 % al 50 % di umidità relativa, ±10 % per l'intervallo dal 10 % al 29 % di umidità relativa e dal 51 % al 99 % di umidità relativa
intervallo di misurazione della pressione in bar: da 800 a 1 100 hPa
unità di pressione: hPa/inHg
intervallo di misurazione del sensore delle precipitazioni: 0–999,9 mm
portata del segnale radio: fino a 50 m in spazio aperto
frequenza di trasmissione: 433 MHz, 10 mW e.r.p. max.
numero di sensori: max. 1
alimentazione
stazione principale: 3 batterie AAA da 1,5 V (non incluse) adattatore AC 230 V/DC 5 V, 1000 mA (incluso nella confezione)
sensore: 2 batterie AA da 1,5 V (non incluse)
dimensioni:
stazione principale: 29 × 205 × 127 mm
sensore: 117 × 117 × 164 mm
Stazione meteo - descrizione del display e dei pulsanti
cfr. fig. 1
1 - temperatura esterna
2 - umidità esterna
3 - cronologia grafica della pressione / temperatura esterna / umidità esterna
4 - orario/ricezione del segnale DCF
5-data
6 - nome del giorno
7 - sveglia
8 - allarme precipitazioni
9 - riepilogo delle precipitazioni
10 - cronologia delle precipitazioni
11 - umidità interna
12 - smiley di comfort
21 - pulsante SNZ/LIGHT
13 - temperatura interna
22 - pulsante DOWN
14 - batterie scariche della stazione/sensore
23 - pulsante UP
15 - letture di temperatura e umidità max/min
24 - pulsante MODE
16 - previsioni del tempo
25 - foro di sospensione
17 - valore della pressione
26 - uscita USB 5 V/1 A
18 - pulsante CH
27 - ingresso dell'alimentazione
19 - pulsante ALERT
28 - vano della batteria
20 - pulsante HISTORY
29 - staffa

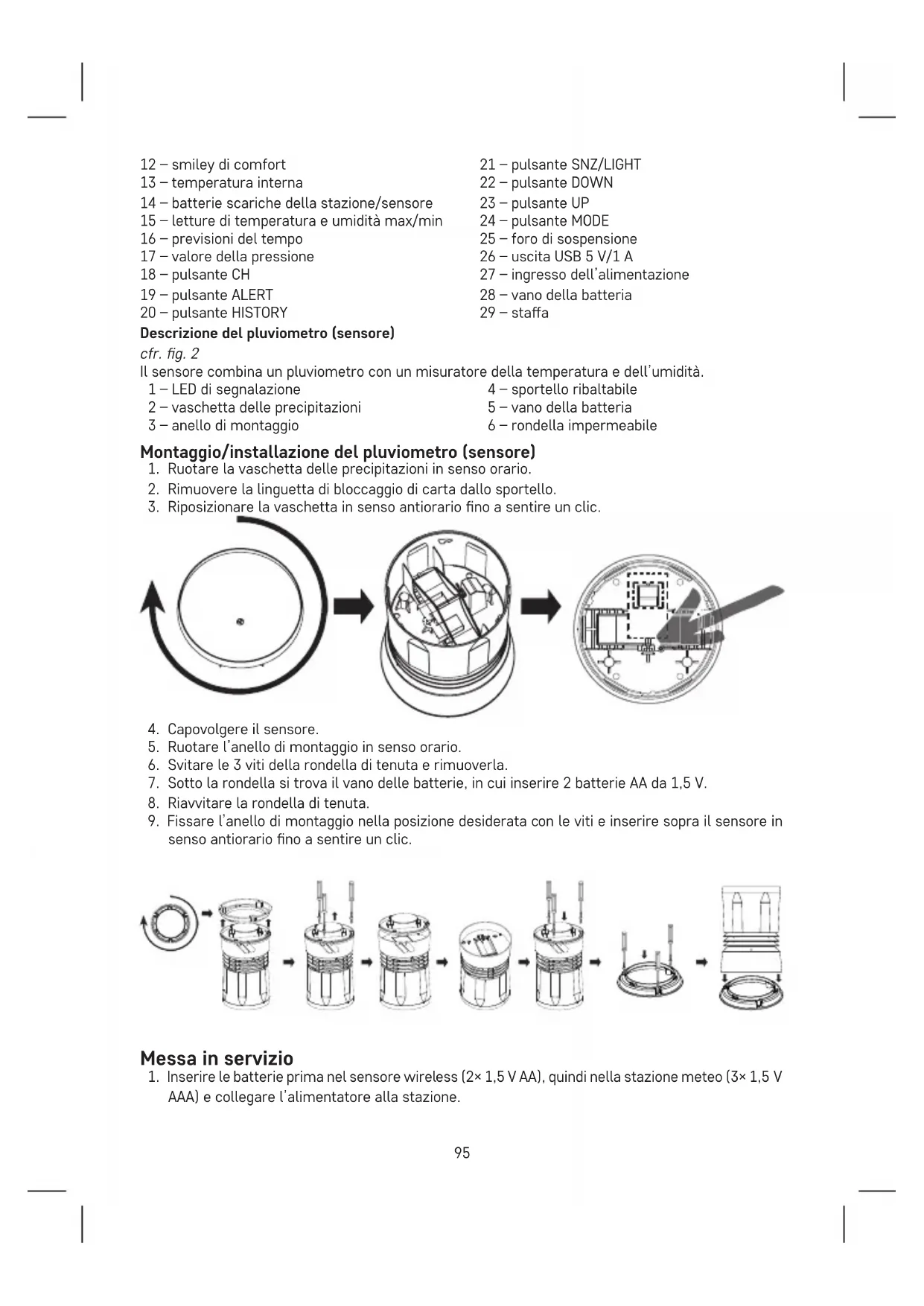

Descrizione del pluviometro (sensore)
cfr. fig. 2
Il sensore combina un pluviometro con un misuratore della temperatura e dell'umidità.
1 - LED di segnalazione
4 - sportello ribaltabile
2 - vaschetta delle precipitazioni
5 - vano della batteria
3 - anello di montaggio
6 - rondella impermeabile

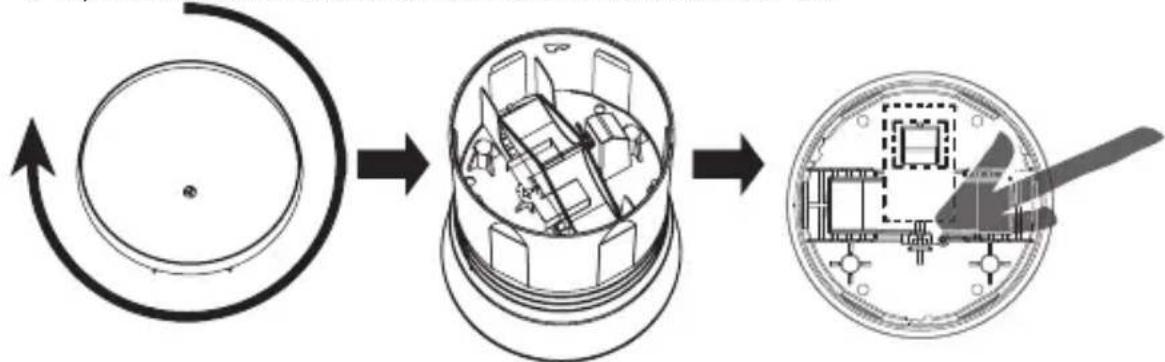

Montaggio/installazione del pluviometro (sensore)
- Ruotare la vaschetta delle precipitazioni in senso orario.
- Rimuovere la linguetta di bloccaggio di carta dallo sportello.
- Riposizionare la vaschetta in senso antiorario fino a sentire un clic.

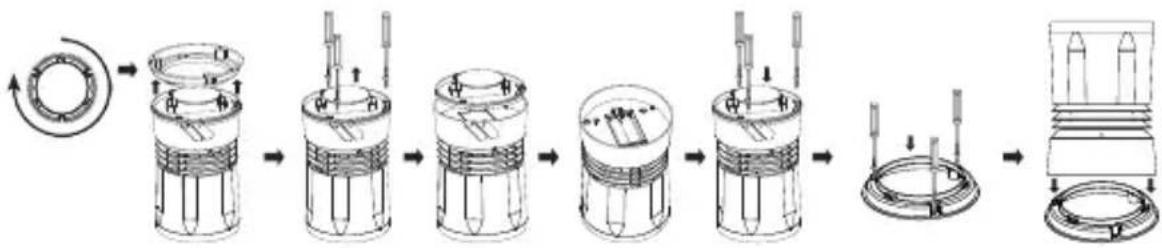

- Capovolgere il sensore.
- Ruotare l'anello di montaggio in senso orario.
- Svitare le 3 viti della rondella di tenuta e rimuoverla.
- Sotto la rondella si trova il vano delle batterie, in cui inserire 2 batterie AA da 1,5 V.
- Riavvitare la rondella di tenuta.
- Fissare l'anello di montaggio nella posizione desiderata con le viti e inserire sopra il sensore in senso antiorario fino a sentire un clic.
-
Inserire le batterie prima nel sensore wireless (2× 1,5 V AA), quindi nella stazione meteo (3× 1,5 V AAA) e collegare l'alimentatore alla stazione.
-
Per evitare danni alla stazione meteo o al sensore fare attenzione alla corretta polarità quando si inseriscono le batterie. Utilizzare solo batterie alcaline da 1,5 V dello stesso tipo; non utilizzare batterie ricaricabili da 1,2 V. Tensioni inferiori possono causare il malfunzionamento di entrambe le unità.
- Posizionare le due unità una accanto all'altra. La stazione meteo trova il segnale del sensore entro 3 minuti. Se non viene trovato il segnale dal sensore, premere a lungo il pulsante CH sulla stazione meteo per ripetere la ricerca.
- Se la temperatura esterna scompare dal display, premere a lungo il tasto CH della stazione meteo e rimuovere e reinserire le batterie nel sensore. La stazione meteo azzera tutti i valori e cerca nuovamente il segnale del sensore.
- Si consiglia di posizionare il sensore sul lato nord della casa. Nelle aree edificate, la portata del sensore può diminuire rapidamente.
- Per garantire una misurazione corretta, il sensore deve essere posizionato più in alto rispetto alla superficie (min. 1,5 m) su una superficie orizzontale e lontano dall'edificio e dalle strutture. Deve essere saldamente avvitato per evitare danni.
- Posizionare il sensore nel luogo dove cadono direttamente le gocce di pioggia. Il sensore deve essere collocato in un'area aperta a una distanza sufficiente da alberi e arbusti circostanti.
- L'acqua piovana deve sempre defluire liberamente dal sensore. Assicurarsi sempre che non si accumuli acqua sul fondo del sensore.
- Dopo aver scelto una posizione adeguata, prima di procedere all'installazione accertarsi che la stazione principale si trovi nel raggio d'azione del sensore. Nelle aree edificate, la portata del sensore può diminuire rapidamente.
- Non collocare il sensore su oggetti metallici per non ridurne la portata di trasmissione.
- Se sul display della stazione appare l'icona della batteria scarica 📋, sostituire le batterie del sensore o della stazione meteorologica.
Orologio radiocomandato (DCF77)
Una volta registrata con il sensore senza fili la stazione meteo cercherà automaticamente il segnale DCF77 (di seguito solo DCF) per 7 minuti; l'icona "q lampeggerà. Durante la ricerca, nessun altro display verrà aggiornato e i pulsanti non saranno attivi (tranne SNOOZE/LIGHT). Una volta trovato il segnale, l'icona smette di lampeggiare (viene visualizzata solo ?) e compare l'ora corrente. Se non viene trovato nessun segnale, l'icona DCF non viene visualizzata.
Per cercare nuovamente il segnale DCF, tenere premuto a lungo il tasto DOWN. Per annullare la ricerca, premere di nuovo a lungo il tasto DOWN.. Il segnale DCF sarà sincronizzato ogni giorno tra le 2:00 e le 3:00 del mattino.
Quando è in vigore l'ora legale, viene visualizzata l'icona DST
Nota: Nel caso in cui la stazione riceva un segnale DCF ma l'ora corrente visualizzata non sia corretta (ad esempio è sfasata di ±1 ora), è sempre necessario impostare il fuso orario corretto nel paese in cui viene utilizzata la stazione, cfr. le Impostazioni manuali).
In condizioni normali (a distanza di sicurezza da fonti di interferenza come ricevitori TV, monitor di computer) serve qualche minuto per acquisire il segnale orario. Se la stazione meteo non rileva il segnale, procedere come segue:
- Spostare la stazione meteo in un'altra posizione e provare a riacquisire il segnale DCF.
- Verificare la distanza dell'orologio dalle fonti di interferenza (monitor di computer o ricevitori TV). La distanza deve essere di almeno 1,5–2 metri per la ricezione di questo segnale.
- Non collocare la stazione meteo vicino a porte, telai di finestre o altre strutture o oggetti metallici (lavatrici, asciugatrici, frigoriferi ecc.) quando si riceve un segnale DCF.
- Nei locali in cemento armato (scantinati, grattacieli, ecc.), la ricezione del segnale DCF è più debole a seconda delle condizioni. In casi estremi, posizionare la stazione meteo vicino a una finestra rivolta verso il trasmettitore.
I seguenti fattori influenzano la ricezione del segnale radio DCF:
- muri spessi e isolanti, scantinati e seminterrati;
- condizioni geografiche locali inadatte (difficili da prevedere in anticipo);
- perturbazioni atmosferiche, temporali, disturbi elettrici, televisori e computer situati in prossimità del ricevitore radio DCF.
Impostazioni manuali
- Tenere premuto a lungo il tasto MODE.
- Premere ripetutamente il pulsante MODE per selezionare le impostazioni: fuso orario – 12/24 h – ora – minuto – anno – mese – giorno. Premere MODE per scorrere i valori, impostare con i pulsanti UP/DOWN.
La lingua del calendario è l'inglese.
Impostazione dell'unità di misura della temperatura °C/°F
Premere ripetutamente il pulsante UP per impostare l'unità di misura della temperatura °C/°F.
Impostazione dell'unità di pressione/precipitazioni
Premere ripetutamente il pulsante DOWN per impostare l'unità di misura della pressione e delle precipitazioni inHg/inches oppure hPa/mm.
Pressione atmosferica
Nel campo 17 viene visualizzato il valore della pressione corrente.
Premere ripetutamente il pulsante DOWN per impostare l'unità di misura della pressione inHg o hPa.
Se la stazione meteo viene spostata in un altro luogo, i valori misurati ne risentiranno.
Le misure si stabilizzano entro 12 ore dall'inserimento o dal riposizionamento della batteria.
Viene visualizzato nel campo 12.
Ambiente confortevole
Ambiente confortevole
Ambiente secco
Ambiente secco
Ambiente umido
Tendenza della temperatura e dell'umidità
| Indicatore della tendenza della temperatura e dell'umidità | |||
| crescente stabile calante | |||
Tendenza meteo
| Indicatore della tendenza meteo | |||
| miglioramento invariato peggioramento | |||
Visualizzazione delle precipitazioni misurate e dei valori max/min della temperatura e dell'umidità
La visualizzazione predefinita delle precipitazioni è quella del giorno corrente (today's).
Premere ripetutamente il pulsante HISTORY per visualizzare gradualmente:
Quantità di precipitazioni – ieri (yesterday), questa settimana (this week), questo mese (this month), questo anno (this year), anno scorso (last year), valori max/min della temperatura/umidità interna, valori max/min della temperatura/umidità esterna.
Nota:
Per cancellare manualmente la memoria dei valori misurati della temperatura e dell'umidità premere a lungo il pulsante HISTORY quando è visualizzata la cronologia delle misurazioni.
Una volta superato il valore max. di precipitazioni di 999,99 mm compare 10.XX e la cronologia delle misurazioni deve essere cancellata.
Per cancellare la cronologia delle precipitazioni misurate è necessario scollegare la fonte di alimentazione/estrarre le batterie dalla stazione meteo (la stazione meteo deve essere reimpostata manualmente).
Nota sui valori misurati delle precipitazioni:
Pioggia fine = 0,25 mm/ora
Pioggia leggera = 1 mm/ora
Pioggia = 4 mm/ora
Pioggia intensa = 16 mm/ora
Temporale = 35 mm/ora
Temporale intenso = 100 mm/ora
Cronologia grafica della pressione / temperatura esterna / umidità esterna misurate
Nel campo 3 è visualizzato il grafico della misurazione della cronologia di pressione / temperatura esterna / umidità esterna fino a 12 ore prima.
Il grafico è animato – i valori vengono visualizzati automaticamente e ripetutamente ogni 5 secondi. Non è possibile disattivare l'animazione, né modificare l'ordine/impostazione dei valori.
Per cancellare la cronologia delle misurazioni è necessario scollegare la fonte di alimentazione/estrarre le batterie dalla stazione meteo (la stazione meteo deve essere reimpostata manualmente).
Impostazione della sveglia
Premere il pulsante MODE – viene visualizzato AL.
Quindi premere di nuovo il pulsante MODE, l'impostazione dell'ora inizierà a lampeggiare.
Utilizzare i pulsanti UP/DOWN per impostare l'orario della sveglia.
Confermare il valore impostato con il tasto MODE.
Per attivare la sveglia, premere di nuovo il pulsante MODE (in figura AL) e quindi il pulsante UP/DOWN.
La visualizzazione dell'icona significa che la sveglia è attivata. Per disattivare la sveglia premere ancora il pulsante UP/DOWN – l'icona non verrà visualizzata.
Funzione di sveglia ripetuta
Per ritardare la suoneria della sveglia di 5 minuti, utilizzare il pulsante SNZ/LIGHT posizionato sulla parte superiore della stazione meteo.
Premerlo non appena inizia a suonare. L'icona ^2 lampeggerà.
Per annullare la funzione SN00ZE, premere qualsiasi altro pulsante mentre è attiva la suoneria – l'icona
^2 smetterà di lampeggiare e rimarrà visualizzata l'icona
La sveglia si riattiverà il giorno successivo.
Retroilluminazione del display della stazione
1. Quando è alimentata da un adattatore:
Il display viene automaticamente impostato su una retroilluminazione permanente.
Premendo ripetutamente il tasto SNZ/LIGHT è possibile impostare 3 livelli di retroilluminazione permanente (100 % – 50 % – spento).
2. Solo con alimentazione con 3 batterie AAA da 1,5 V:
La retroilluminazione del display è spenta, dopo aver premuto il pulsante SNZ/LIGHT il display si illumina per 10 secondi e
poi si spegne. La retroilluminazione permanente del display non può essere attivata con la sola alimentazione a batteria!
Nota:
Le batterie inserite servono come backup dei dati misurati/impostati.
Se non sono inserite le batterie e si scollega l'alimentazione, tutti i dati vengono cancellati.
Uscita USB 5 V/1 A
Serve per ricaricare i dispositivi USB compatibili; il cavo di ricarica non è incluso.
L'uscita USB funziona solo se alla stazione è collegata a una fonte di alimentazione.
Impostazioni degli allarmi per le precipitazioni e la temperatura esterna
Premendo a lungo il pulsante ALERT, l'impostazione dell'allarme delle precipitazioni inizia a lam- peggiare.
Premere ripetutamente il pulsante UP/DOWN per attivare l'allarme delle precipitazioni on o disattivarlo off.
Confermare con il tasto ALERT, il valore delle precipitazioni inizia a lampeggiare.
Premere ripetutamente il pulsante UP/DOWN per impostare il valore desiderato (da 0,25 a 999,99 mm).
Confermare con il tasto ALERT per passare all'impostazione dell'allarme della temperatura.
Premere ripetutamente il pulsante UP/DOWN per attivare l'allarme della temperatura massima Hi ° temperatura minima Lo o entrambe Hi Lo
Confermare con il tasto ALERT, il valore della temperatura massima inizia a lampeggiare.
Premere ripetutamente il tasto UP/DOWN per impostare il valore desiderato.
Confermare con il tasto ALERT, il valore della temperatura minima inizia a lampeggiare.
Premere ripetutamente il tasto UP/DOWN per impostare il valore desiderato e confermare con il tasto ALERT.
Quando il limite impostato viene superato, viene emesso un segnale acustico e il valore lampeggia.
Premere un pulsante qualsiasi per annullare il segnale acustico di avviso, ma l'icona dell'allarme acceso continuerà a lampeggiare sul display.
Quando la temperatura scende al di sotto del limite impostato, l'icona sul display smette di lampeggiare.
Se non si vuole attendere che scenda il valore impostato è necessario regolarlo o disattivare l'allarme.
Previsioni del tempo
La stazione prevede il tempo in base alle variazioni della pressione atmosferica per le successive 12–24 ore in un raggio di 15–20 km.
L'accuratezza delle previsioni del tempo è del 70–75 %. L'icona di previsione è visualizzata nel campo 16.
Poiché le previsioni del tempo non sono sempre precise al 100 %, né il produttore né il venditore possono essere ritenuti responsabili per eventuali perdite causate da previsioni del tempo imprecise. Quando la stazione meteo viene impostata per la prima volta o dopo un reset, servono circa 12 ore prima che la stazione meteo inizi a fare previsioni corrette.
Icone di previsione del tempo
 |  |  |  |  |
| Soleggiato Nuvoloso Coperto Neve Pioggia | ||||
Cura e manutenzione
Il prodotto è progettato per funzionare in modo affidabile per molti anni se gestito correttamente. Ecco alcuni suggerimenti per un funzionamento corretto:
- Prima di iniziare a usare con il prodotto, leggere attentamente il manuale d'uso.
- Non esporre il prodotto alla luce solare diretta, al freddo estremo e all'umidità e agli sbalzi di temperatura. Ciò ridurrebbe l'accuratezza del rilevamento. Non collocare il prodotto in aree soggette a vibrazioni e urti, che potrebbero danneggiarlo.
- Non esporre il prodotto a pressioni eccessive, urti, polvere, temperature elevate o umidità – questi fattori possono causare malfunzionamenti del prodotto, ridurre la sua durata, provocare danni alla batteria e deformazione delle parti in plastica.
-
Non esporre il prodotto alla pioggia o all'umidità, a meno che non sia destinato all'uso esterno.
• Non collocare sul prodotto alcuna fonte di fiamma libera, ad esempio una candela accesa ecc.
• Non collocare il prodotto in luoghi dove il flusso d'aria è insufficiente.
• Non inserire alcun oggetto nei fori di ventilazione del prodotto. -
Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo e di invalidare automaticamente la garanzia. Il prodotto deve essere riparato solo da uno specialista qualificato.
- Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o prodotti per la pulizia – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
• Non immergere il prodotto in acqua o altri liquidi. - Il prodotto non deve essere esposto a gocciolamenti o spruzzi d'acqua.
- Se il prodotto è danneggiato o difettoso, non cercare di ripararlo in autonomia. Consegnarlo al rivenditore presso il quale è stato è stato per la riparazione.
- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza.
Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.
Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo E8670 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
