BD 4325 C Bp Pack - Автоматична миячна машина Kärcher - Безплатно ръководство за потребителя

Тип продукт	Автоподметачка (почистващо средство за подове)
Марка	Kärcher
Модел	BD 4325 C Bp Pack
Работна ширина	430 mm
Тегло празен	109 kg
Общо тегло в експлоатация	137 kg
Захранване	Батерия 24 V (2 батерии, капацитет 76 или 80 Ah)
Средна консумирана мощност	1100 W
Мощност на аспирационната турбина	500 W
Мощност на задвижването на четката	600 W
Обем на резервоара за чиста вода	25 L
Обем на резервоара за мръсна вода	25 L
Максимална температура на водата	60 °C
Теоретична почистваема площ	1600 m²/h
Максимален наклон на работа	2 %
Основни функции	Мокро почистване, аспирация, нормален режим, интензивен режим, режим само на аспирация
Поддръжка и почистване	Изпразвайте мръсната вода след употреба, почиствайте редовно ситото за косми, аспирационните устни и четките
Безопасност	Прекъсвач, предпазен ключ, защита от замръзване, автоматично спиране при свръхток
Резервни части и ремонтопригодност	Дискове-четки, подложки, аспирационни ленти, аспирационни устни, батерии, зарядно устройство; гарантирани оригинални части Kärcher
Ниво на звуково налягане	66 dB(A)
Вибрации	< 2,5 m/s²

Често задавани въпроси - BD 4325 C Bp Pack Kärcher

Какъв е обемът на резервоарите за вода?

Уредът разполага с два резервоара по 25 литра всеки: един за чиста вода и един за мръсна вода.

Как да зареждам батериите?

Изключете конектора на батерията от страна на уреда, свържете зарядното устройство към батерията, след това към мрежата. Времето за зареждане е около 10 до 15 часа. Не използвайте уреда по време на зареждане.

Какви перилни препарати мога да използвам?

Използвайте само препоръчаните от Kärcher перилни препарати, без разтворители, солна или флуороводородна киселина. Избягвайте силно пенливите препарати.

Как да регулирам количеството вода?

Използвайте бутона за регулиране на водния дебит. Започнете с нисък дебит и постепенно увеличавайте до желания резултат.

Какво да направя, ако аспирационната мощност намалее?

Проверете дали резервоарът за мръсна вода е пълен, почистете ситото за косми, аспирационните устни и уплътненията. Уверете се, че маркучът за източване е добре затворен.

Как да сменя аспирационните устни?

Демонтирайте аспирационната лента, развийте набраздените копчета, отстранете пластмасовите части и износените устни. Сменете или обърнете устните, след което сглобете всичко.

Какъв е максималният наклон за използване на уреда?

Максималният допустим наклон е 2 %. Не използвайте на по-стръмни наклони.

Как да поддържам батериите?

За батерии с намалена поддръжка проверявайте нивото на електролита и използвайте само дестилирана вода. Зареждайте напълно поне веднъж седмично.

Може ли уредът да се използва на открито?

Не, уредът е предназначен за използване на закрито или под покрив. Не трябва да бъде излага на дъжд.

Какво означават кодовете за грешка на екрана?

ERR B: чуждо тяло в четката. LOW BAT: слаба батерия. ERR TEMP: прегряване. HANDS OFF: освободете предпазния ключ. За други кодове вижте главата „Повреди“.

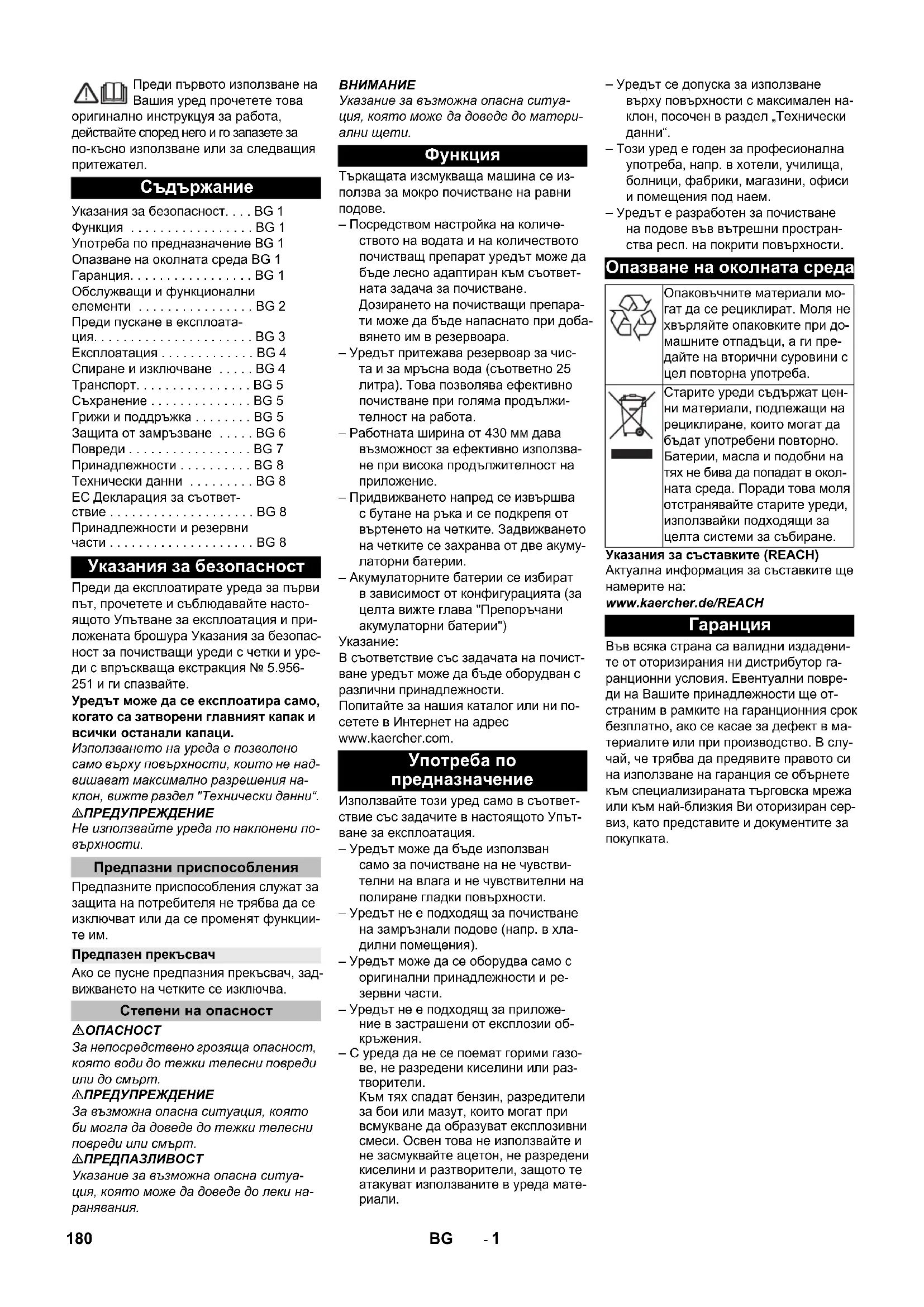

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD 4325 C Bp Pack Kärcher

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Съдържание

Опазване на околната среда BG 1

Гаранция.....BG 1

Обслужващи и функционални елементи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Преди пускане в експлоата- ция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 3

Експлоатация .... BG 4

Спиране и изключване ..... BG 4

Транспорт.....BG 5

Съхранение ....BG 5

Грижи и поддръжка ..... BG 5

Защита от замръзване ..... BG 6

Повреди......BG 7

Принадлежности......BG 8

Технически данни ..... BG 8

ЕС Декларация за съответ- ствие ....BG 8

Указания за безопасност

Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте настоящото Упътване за експлоатация и приложената брошура Указания за безопасност за почистващи уреди с четки и уреди с впръскваща екстракция № 5.956-251 и ги спазвайте.

Уредът може да се експлоатира само, когато са затворени главният капак и всички останали капаци.

Използването на уреда е позволено само върху повърхности, които не надвишават максимально разрешения наклон, вижте раздел "Технически данни".

⚠ПРЕДУПРЕЖДЕНИЕ

Не използвайте уреда по наклонени повърхности.

Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функциите им.

Предпазен прекъсвач

Ако се пусне предпазния прекъсвач, задвижването на четките се изключва.

Степени на опасност

⚠️ ОПАСНОСТ

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

△ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Функция

Търкащата изсмукваща машина се из- ползва за мокро почистване на равни подове.

– Посредством настройка на количеството на водата и на количеството почистващ препарат уредът може да бъде лесно адаптиран към съответната задача за почистване. Дозирането на почистващи препарати може да бъде напаснато при добавянето им в резервоара.

– Уредът притежава резервоар за чиста и за мръсна вода (съответно 25 литра). Това позволява ефективно почистване при голяма продължителност на работа.

– Работната ширина от 430 мм дава възможност за ефективно използване при висока продължителност на приложение.

– Придвижването напред се извършва с бутане на ръка и се подкрепя от въртенето на четките. Задвижването на четките се захранва от две акумулаторни батерии.

– Акумулаторните батерии се избират в зависимост от конфигурацията (за целта вижте глава "Препоръчани акумулаторни батерии")

Указание:

В съответствие със задачата на почистване уредът може да бъде оборудван с различни принадлежности.

Попитайте за нашия каталог или ни по- сетете в Интернет на адрес www.kaercher.com.

Употреба по предназначение

Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация.

– Уредът може да бъде използван само за почистване на не чувствителни на влага и не чувствителни на полиране гладки повърхности.

– Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).

– Уредът може да се оборудва само с оригинални принадлежности и резервни части.

– Уредът не е подходящ за приложение в застрашени от експлозии об- кръжения.

– С уреда да не се поемат горими газове, не разредени киселини или разтворители.

Към тях спадат бензин, разредители за бои или мазут, които могат при всмукване да образуват експлозивни смеси. Освен това не използвайте и не засмуквайте ацетон, не разредени киселини и разтворители, защото те атакуват използваните в уреда материали.

– Уредът се допуска за използване върху повърхности с максимален на- клон, посочен в раздел „Технически данни“.
– Този уред е годен за професионална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.
– Уредът е разработен за почистване на подове във вътрешни пространства респ. на покрити повърхности.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за покупката.

Обслужащи и функционални елементи

1 Цедка за власинки
2 Предпазен прекъсвач
3 Акумулатор *
4 Изпускателен маркуч за мръсна вода с приспособление за дозиране
5 Придържаща шина за Homebase
6 Поплавък
7 Резервоар чиста вода
8 Затваряне на резервоара за чиста вода
9 Почистваща глава
10 Четка с шайби
11 Отвор за пълнене резервоар чиста вода
12 Скоба смяна на четките
13 Резервоар мръсна вода
14 Педал на транспортния ходов меха- низъм
15 Индикация за нивото на чистата вода

16 Въртяща се ръчка за накланяне на лента засмукване
17 Регулиране на височината на лента засмукване *
18 Крилчати гайки за закрепване на лента засмукване
19 Лента засмукване *
20 Всмукателен маркуч
21 Регулиращо копче количество на во- дата
22 Щепсел на акумулатора
23 Лост смъкване лента засмукване
24 Обслужващ пулт
25 Плъзгаша скоба
26 Повърхност за поставяне на комплекта за почистване „Homebase Box“
27 Капак резервоар мръсна вода

* не е в обема на доставка

Цветно обозначение

– Обслужващите елементи за процеса на обслужване са жълти.
– Обслужващите елементи за под- дръжка и сервис са светлосиви.

Обслужващ пулт

1 2 3 4 5 6 KARCHER Professional

1 OFF

Уредът е изключен.

2 Нормален ре

Почистете пода мокро и изсмучете мръсната вода.

3 Интензивен режим

Почистете пода мокро и оставете по- чистващото средство да подейства.

4 Режим на засмукване

Изсмукване на мръсната течност.

5 Прекъсвач за избор на програма

6 Д и сп л е й

Символи на уреда

	Щепсел на акумулато-ра
	Точка на опъване
	Носач на мопа **
	Ниво на запълване ре-зервоар за чиста вода25%
	Скоба смяна на четки-те
	Лост смъкване лента засмукване
	Изпускателен отвор резервоар за чиста вода
	Изпускателен маркуч мръсна вода
	Транспортен ходов механизъм1: Транспортиране0: Експлоатация

** Опция

→ Развинтете винтовете от средната дъска на палета.
→ Натиснете уреда надолу за плъзгаща- та скоба и извадете средната дъска.

→ Отстранете трупчетата пред и до колелата.
→ Натиснете уреда надолу за плъзгащата скоба и го плъзнете напред към ръба на палета.
→ Повдигнете уреда от палета и го по- ставете на пода.

Монтиране на акумулаторите

Монтирайте акумулаторните батерии (вижте "Грижи и поддръжка / Поставяне и свързване на акумулаторните батерии").

Използване на акумулаторни батерии на други производители

Ж Препыръчваме Ви използването на нашите акумулаторни батерии, както е описано в глава „Грижи и поддръжка/Препоръчителни акумулаторни батерии“.

Заредете акумулатора

Указание:

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достигне все още допустимата минимална степен на капацитет, моторът на четките и турбината се изключват.

→ Уредът да се закара директно до станцията за зареждане, при това да се избягват наклони.

⚠️ ОПАСНОСТ

Опасност от нараняване поради електрически удар. Вземете под внимание напрежението от мрежата и предпазителя от фирмената табелка на уреда.

Процес зареждане

Времето за зареждане възлиза средно на ок. 10-15 часа.

По време на процеса на зареждане уредът не бива да се използва.

⚠️ ОПАСНОСТ

Опасност от експлозия Преди зареждане на на акумулаторните батерии с малка поддръжка Свалете резервоара за мръсна вода (вижте глава "Грижи и поддръжка/Дейности по поддръжката/Сваляне на резервоара за мръсна вода"). По този начин се избягва натрупването на опасни газове под резервоара по време на процеса на зареждане.

ВНИМАНИЕ

Опасност от увреждане. Не почиствайте уреда с вода при свален резервоар.

1 Щепсел на акумулаторната батерия, страна на уреда

2 Щепсел на акумулаторната батерия, страна на акумулаторната батерия

→ Извадете щепсела на акумулаторна- та батерия от страната на уреда.

ВНИМАНИЕ

Опасност от увреждане!

• Зарядното устройство да не се свързва с щепсела на акумулаторната батерия от страната на уреда.
• Използвайте само зарядно устройство, което е подходящо за монтирания тип акумулаторна батерия:

Указание: Прочетете упътването за употреба на производителя на зарядното устройство и спазвайте специално предписанията за сигурност!

→ Свържете щепсела на акумулаторната батерия от страната на акумулаторната батерия със зарядното устройство.
→ Поставете щепсела на зарядното устройство в контакта.
→ Изпълнете процеса на зареждане според данните в упътването за работа на зарядното устройство.
→ Свържете щепсела на акумулаторната батерия от страната на уреда с щепсела на акумулаторната батерия от страната на акумулаторната батерия.

Акумулатори, които се нуждаят от малка поддръжка (мокри акумулатори)

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от разяждане!

– Доливането на вода в разредено състояние на батерията може да доведе до изтичане на киселина.
- При работа с киселини за акумулатори да се използват защитни очила и да се спазват предписанията, за да се избягват наранявания и разрушение на облеклото.
– Евентуалните пръски от киселина по кожата или облеклото веднага да се изплакнат с много вода.

ВНИМАНИЕ

Опасност от увреждане!

• За доливане на акумулаторите из- ползвайте само дестилирана или обезсолена вода (EN 50272-T3).
  – Да не се използват чужди добавки (така наречени средства за подобрение), в противен случай се отменя всякаква гаранция.
  – Сменяйте акумулаторните бате- рии само с такива от същия тип.

→ Поставете лента засмукване така в окачването на ленти на засмукване, че фасонираната стомана да застане над окачването.
→ Затегнете крилчатите гайки.

→ Поставете маркуча за всмукване.

Експлоатация

⚠️ ОПАСНОСТ

Опасност от нараняване!

При опасност пуснете предпазния пре- късвач/лоста за движение.

Напълнете горивни материали

Прясна вода

→ Отворете закопчалката на резерво-ара за чиста вода.
→ Напълнете чиста вода (максимално 60 °C) до долния ръб на гърловината за пълнене.
→ Затворете закопчалката на резерво-ара за чиста вода.

Почистващ препарат

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от увреждане. Използвайте само препоръчани средства за почистване. За други почистващи препарати потребителят сам носи повишения риск по отношение на производствената безопасност и опасността от злополуки. Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина. Спазвайте указанията за безопасност за почистващите средства.

Указание:

Да не се използват силно пенливи по- чистващи средства.

Препоръчително средство за почистване:

Употреба Почистващ	препарат
Поддържащо почистване на всякакви водоустойчи-ви подове.	RM 746RM 780
Поддържащо почистване на лъскави повърхности (напр. гранит)	RM 755 es
Поддържащо почистване и основно почистване на промишлени подове	RM 69 ASF
Поддържащо почистване и основно почистване на фаянс от фини частици	RM 753
Поддържащо почистване на санитарен фаянс	RM 751
Почистване и дезинфекция на санитарен фаянс	RM 732
Премахване на покриващ слой на алкалосьдържащи подове (напр. PVC)	RM 752
Премахване на покривен слой на подове от линолеум	RM 754

→ Почистващото средство да се добави в резервоара за чиста вода.

Указание:

При празен резервоар за чиста вода по- чистващата глава продължава да рабо- ти без подаване на течност.

Настройка на количеството вода

→ Да се настрои количество вода в съответствие със замърсяването на пода от копчето за регулиране.

Указание:

Първите опити за почистване изпълнете с малко количество вода. Повишавайте количеството на водата, докато се постигне желания резултат на почистване.

За подобрение на резултата от изсмукването на влакнести повърхности лентата на засмукване може да се завърти със до 5° наклон.

→ Освобождаване на крилчатите винтове.
→ Завъртане на лента засмукване.

При недостатъчен резултат от изсмукването наклона на правата лента засмукване може да се промени.

→ Регулирайте въртящата се ръчка за накланяне на лента засмукване.

Височина

С регулирането на височината се повли- ява огъването на засмуквашите езичета при контакт с пода.

→ Опитайте да регулирате височината от въртящите се ръчки, докато бъде постигнат най-добрият резултат от изсмукването.

Почистване

ВНИМАНИЕ

Опасност от увреждане на подовата настилка. Не оставяйте уреда да работи на място.

→ Завъртете педала за транспортния ходов механизмъм надолу.
→ Завъртете програматора на желана- та програма за почистване.

Сваляне на смукателната греда

→ Изтеглете лоста за и го натиснете на- долу; лентата за засмукване се спу- ска.

Указание:

– За почистване на подове с плочки настройте правата лента за всмукване така, че да не се почиства под прав въгъл към фугите.
– За подобрение на резултата от всмукването наклоненото положение и наклона на лентата за всмукване могат да се настроят (вижте „Настройка на лентата за всмукване“).
– Ако резервоарът за мръсна вода е пълен, поплавъкът затваря всмука- телния отвор и всмукатelnата турби- на работи с повишени обороти. В такъв случай изключете всмукването и преминете към изпзване на резер- воара за мръсна вода.

Спиране и изключване

→ Пуснете предпазния прекъсвач.
→ Поставете програматора на изсмук- ване.
→ За кратко да се пътува напред и да се изсмуче количеството на останалата вода.
→ Повдигане на смукателната греда.
→ При необходимост заредете акуму- латора.

Изпуснете мръсната вода

△ПРЕДУПРЕЖДЕНИЕ

Да се спазват местните разпоредби за работа с отпадни води.

→ Изпускателният маркуч да се свали от държача и да се спусне над подходящо приспособление за събиране.

→ Натиснете или прегънете приспособлението за дозиране.
→ Отворете капака на приспособление- то за дозиране.
→ Изпуснете мръсната вода - регули- райте количеството на водата по- средством натискане и прегъване.
→ Резервоарът за мръсна вода да се изплакне с чиста вода.

Да се изпусне чистата вода

→ Развийте закопчалката на резерво-ара за чиста вода.

Транспорт

⚠️ ОПАСНОСТ

Опасност от нараняване! За товарене и разтоварване уреда може да се използва само по наклони до максимальната стойност (вижте "Технически данни"). Движете се бавно.

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.

→ Повдигнете педала за транспортния ходов механизмъм.
→ Избутайте уреда за плъзгращата кожа.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Съхранение

⚠ ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

Съхранението на този уред е позволено само във вътрешни помещения.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване! Преди всички работи по уреда поставете програматора на "OFF" и извадете щепсела на зарядното устройство.

Извадете щепсела на акумулатора от машината.

→ Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят.

План по поддръжка

След всяка употреба

ВНИМАНИЕ

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресив-ни почистващи препарати.

→ Изпуснете мръсната вода.
→ Резервоарът за мръсна вода да се изплакне с чиста вода.
→ Уредът да се почисти отвън с влажен, натопен в мека почистваща луга парцал.
→ Проверете цедката за власинки, при необходимост я почистете.
→ Засмукващите езичета и свалящите се езичета да се почистят, да се проверят за износване и при необходимост да се сменят.
→ Проверявайте четката за износване, при необходимост я сменяйте (вижте "Дейности по поддръжката").
→ Зареждане на батерията: Ако състоянието на зареждане е под 50%, заредете напълно и без прекъсване батерията. Ако състоянието на зареждане е над 50%, само дозаредете батерията, когато е необходимо за цялата продължителност на работа при следващата употреба.

Ежеседмично

→ При редовна употреба зареждайте батерията напълно и без прекъсване поне един път седмично.

Ежемесечно

→ Проверете полюсите на акумулираща- та батерия за оксидация, при нужда ги изчеткайте. Внимавайте за правилното положение на свързващия кабел.
→ Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят.
→ Да се почисти цедката.
→ При акумулатори, които не се нужда- ят от поддръжка да се провери плът- ността на киселината на клетките.
→ В случай на по-продължително време на престой на уреда го прибирайте единствено с напълно заредена батерия. Отново зареждайте батерията напълно поне веднъж месечно.

Ежегодно

→ Препоръчаната инспекция да се про- веде от сервиса.

Дейности по поддръжката

Да се почисти цедката

1

→ Отворете капака.
→ Завъртете капака по посока на часовниковата стрелка и го свалете.
→ Извадете намиращата се отдолу цедка и я почистете.
→ Поставете цедката.
→ Поставете капака и го блокирайте чрез завъртане по посока, обратна на часовниковата стрелка
→ Затворете капака.

Сменете или обърнете засмукващите езичета

1 2 CHANGE LIP

1 Марка за износване

2 Смукателен накрайник

Засмукващите езичета трябва да бъдат сменени или обърнати, ако са износени до марката за износване.

→ Да се свали засмуквашата лента.
→ Да се развият звездообразните дръжки.

→ Да се извадят пластмасовите части.
→ Да се извадят засмукващите езичета.
→ Поставете новите или объратите засмукващи езичета.
→ Да се вкарат нови пластмасови час- ти.
→ Звездообразните дръжки за де зави- ят и да се затегнат.

Смяна на дискова четка

→ Натиснете уреда от плъзгащата ско- ба надолу, за да бъде повдигната по- чистващата глава.
→ Педала за смяна на четките да се на- тисне над съпротивлението в посока надолу.

→ Изтеглете уреда назад, за да има достъп до дисковата четка.
→ Положете новата дискова четка на пода пред уреда.
→ Придвижете уреда с повдигната по- чистваща глава над новата дискова четка и спуснете почистващата гла- ва.
Четката се фиксира в задвижването.

Сваляне на резервоара за мръсна вода

→ Изпуснете мръсната вода.

→ Повдигнете резервоара за мръсна вода и го поставете настрани.

Акумулатори

При работа с акумулаторите непременно спазвайте следните предупредителни указания:

	Спазвайте указанията на акумулатора, в Упътването за употреба и в Инструкцията за експлоатация на превозното средство
	Носете защита за очите
	Дръжте децата настрани от киселини и от акумулатори
	Опасност от експлозия
	Забраняват се искри, открита светлина и пушене
	Опасност от разяждане
	Първа помощ
	Указателна забележка

	Изхвърляне
	Акумулатора да не се хвърля в кофата за боклук

⚠️ ОПАСНОСТ

Опасност от експлозия. Върху акуму- латора, т.е. върху крайните полюси и свързването на клетките да не се по- ставят инструменти или подобни. Опасност от нараняване. Никога не докосвайте раните с олово. След рабо- та по акумулаторите винаги почист- вайте ръцете си.

Препоръчвани акумулатори

	No за поръчка	Обем [m3]*	Въздущен поток [m3/h]**
76 Ah - без поддръжка	6.654-093.01)	1,82 0,73
80 Ah - с малка поддръжка	6.654-290.01)	6,60 2,64
* Минимален обем на помещението за зареждане на акумулатори** Минимален въздущен поток между помещението за зареждане на акумулатори и околната среда

Уредът има нужда от 2 акумулиращи батерии

^1 Комплект (24 V/76 Ah) вкл. присъединителен кабел, № за поръчка 4.035-447.0

^2) Комплект (24 V/80 Ah) вкл. присъединителен кабел, № за поръчка 4.035-990,0

Поставете акумулатора и го подвържете

→ Изпуснете мръсната вода.
→ Повдигнете резервоара за мръсна вода и го поставете настрани.
→ Извадете щепсела на акумулатора.

Акумулираща батерия 6.654-290.0

1 Разпорен елемент

→ Поставяйте акумулиращите батерии в уреда, както е показано горе.

→ Поставете разпорния елемент на по- сочената на изображението страна между акумулиращите батерии и уреда.

△ПРЕДПАЗЛИВОСТ

При демонтаж и монтаж на акумулиращите батерии положението на машината може да стане нестабилно, внимавайте за сигурното положение.

→ Свържете полюсите с приложения свързващ кабел.
→ Закачете доставения с уреда присъединителен кабел на свободния полюс на акумулатора (+) и (-).

ВНИМАНИЕ

При размяна на полярността (полюси плюс и минус) управляващата електроника ще се разруши.

Внимавайте за правилната ориентация на полюсите.

→ Поставете резервоара за мръсна вода върху уреда.

Указание:

За целта вижте в раздел „Зареждане на акумулиращи батерии“.

Демонтаж на акумулаторите

→ Поставете програматора на "OFF".
→ Извадете щепсела на акумулатора.
→ Повдигнете резервоара за мръсна вода и го поставете настрани.
→ Кабела да се откачи от минусовия полюс на акумулатора.
→ Откачете останалите кабели от аку- мулаторите.
→ Изтеглете придържащите трупчета или частите от пенопласт.

△ПРЕДПАЗЛИВОСТ

При демонтаж и монтаж на акумулиращите батерии положението на машината може да стане нестабилно, внимавайте за сигурното положение.

→ Извадете акумулаторите.
→ Отстранете изразходените акумулатори като отпадък съгласно валидните разпоредби.

Договор за поддръжка

За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризировано бюро за продажби на Керхер.

Защита от замръзване

При опасност от измръзване:

→ Да се изпразнят резервоарите за чиста и мръсна вода.
→ Уреда да се прибере в помещение, защитено от замръзване.

Повреди

⚠️ ОПАСНОСТ

Опасност от нараняване! Преди всички работи по уреда поставете програматора на "OFF" и извадете щепсела на зарядното устройство.

Извадете щепсела на акумулатора от машината.

→ Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят.

Индикация на дис-плея	Отстраняване
ERR B	Проверете, дали чужди тела не са блокирали четката, при необходимост ги отстранете.
ERR T Да се извика сервиза
LOW BAT Заредете акумулатора
ERR TEMP Уреда да се	остави да се охлади.
HANDS OFF	Пуснете предпазния прекъсвач и изчакайте, докато се покажат работните часове или състоянието на акумулаторните батерии. След това задействайте отново предпазния прекъсвач.
ERR REL	Поставете програматора на „OFF“, пуснете предпазния прекъсвач, изчакайте 3 секунди, включете от- ново.При повторение повикайте сервизната служба.
ERR PWM Да се извика	сервиза

Неизправност Отстраняване
Уредът не може да се стартира	Настройте прекъсвача за избор на програма на желаната програма.
	Задействайте предпазния прекъсвач.
	Пъхнете щепсела на акумулатора.
	Проверете акумулатора, при необходимост го заредете.
	Проверете, дали всички полюси на акумулиращите батерии са свързани.
Недостатьчно количество на водата	Да се провери нивото на чистата вода, при необходимост да се допълни резервоара.
	Повишете количеството на водата от копчето за регулиране на количеството на водата.
	Да се почисти цедката.
Недостатьчна мощност на изсмукване	Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят.
	Резервоарът за мръъсна вода е пълен, изключете уреда и изпразнете резервоара за мръсна вода
	Почистете цедката.
	Да се почистят засмукващите езичета на лента засмукване, при необходимост да се сменят.
	Проверете, дали капакът на изпускателния маркуч за мръсна вода е затворен.
	Проверете настройката на лента засмукване.
	Смукателния маркуч да се провери за запушване, при необходимост да се почисти.
	Смукателния маркуч да се провери за херметичност, при необходимост да се сменят.
Недостатьчен результат от почистването	Проверявайте четката за износване, при необходимост я сменяйте.
Всмукващата турбина работи ексцентрично	Почистете поплавъка.
Четката не се върти	Проверете, дали чужди тела не са блокирали четката, при необходимост ги отстранете.
	Ако е бил задействан максимальнотоковият прекъсвач, завъртете прекъсвача за избор на програма на „OFF“, след това отново настройте желаната програма.
Вибрации при почистване	Евент. използвайте по-мека четка.
При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиса.

Почистване на поплавъка

→ Отворете капака на резервоара за мръсна вода.

→ Изтеглете корпуса с поплавък наго- ре.
→ Освободете застопоряващата кука.
→ Почистете поплавъка и долната част.
→ Сглобете корпуса с поплавък и го по- ставете в уреда.

Принадлежности

Обозначение Част No Описание
Четка с шайби, бяла (много мека)	4.905-024.0	За щадящо почистване на чувствителни повърхности.
Четка с шайби, натур (мека)	4.905-023.0	От естествени влакна за почистване и полиране.
Четка с шайба, червена (средна, Standard)	4.905-022.0	Използва се при всички стандартни дейности по почистването.
Четка с шайба, черна (твърда)	4.905-025.0	За силни замърсявания и за основно почистване. Само за нечувствителни покрития.
Възбуждащи дискове с подложки	4.762-533.0	За почистване с подложки. С приспособление за бърза смяна и централно заключване.
Подложка, червена (средно мека)	6.369-470.0	За почистване на всякакви подове.
Подложка, зелена (средно твърда)	6.369-472.0	За почистване на силно замърсени подове и за основно почистване.
Подложка, бяла 6.369-469.0 За полиране на подове.
Подложка, черна (твърда)	6.369-473.0	При упорити замърсявания и за основно почистване.
Микрофибърна подложка	6.905-526.0	Поддържащо почистване и основно почистване на фаянс от фини частици
Подложка, бежова (части от естествен косъм)	6.371-081.0 За полиране и освежаване на твърди и еластични покрития.
Диамантена подложка, бяла	6.371-256.0	За грубо почистване и запазване на качествата. Отстранява малки драскотини и се грижи да чиста, копринено матова повърхност.
Диамантена подложка, жълта	6.371-257.0	За грубо почистване и запазване на качествата. Отстранява по-фини драскотини и се грижи да хомогенна и лъскава повърхност.
Диамантена подложка, зелена	6.371-238.0	За полиране на подови настилки с покритие с висок гланц и за бързо полиране на мозаечни подове и повърхности от естествен камък.
Лента за засмукване, 850 мм, права	4.777-401.0
Лента за засмукване, 850 мм, огъната	4.777-411.0
Комплект кутия Homebase	4.035-406.0
Носач на мопа	9.753-023.0
Адаптер Homebase	5.035-488.0
Двойна кука	6.980-077.0
Клипс на мопа	6.980-078.0
Бутилковидна кука	6.980-080.0
Универсална кука	4.070-075.0

Технически данни

Мощност

Номинално напрежение	V 24
Капацитет на акумула-тора	Ah(5h)	80/76
Средна консумирана мощност	W	1100
Номинална мощност всмукателна турбина	W	500
Номинална мощност задвижване на четките	W	600

Изсмукване

Мощност на засмукване,количество въздух (макс.)	л/сек	24
Мощност на засмукване,вакуум (макс.)	kPa(mbar)	12 (120)

Почистващи четки

Обороти на четките	1/мин	155
Диаметър на четките	мм	430

Размери и тегла

Теоретична повърх-ностна мощност	m2/h	1600
Макс. наклон на диапа-зона на работа	%	2
Обем резервоар чиста/мръсна вода	л	25/25
макс. температура на водата	°C	60
Околна температура	°C	5...40
Тегло без товар (тегло при транспорт)	кг 109(	107
		)
Общо тегло (в готовност за работа)	кг 137	(135)

Размери на отделението за акумулиращи батерии	мм	350 x 350
Установени стойности съгласно EN 60335-2-72
Обща стойност вибрации	м/сек ^2	<2,5
Несигурност K	м/сек ^2	0,2
Ниво на звука L_pA	dB(A)	66
Неустойчивост K_pA	dB(A)	1
Ниво на звукова мощност L_WA + неустойчивост K_WA	dB(A)	81

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Уред за почистване на под

Тип: 1.127-xxx

1.515-xxx

Намиращи приложение Директиви на EC:

2006/42/EO (+2009/127/EO)

2014/30/EC

Намерили приложение хармонизира- ни стандарти:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Приложими национални стандарти

Подписвашите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак-сесоари и резервни части на www.kaercher.com.
