| Тип на устройството | Високонапорен почистващ уред |
| Марка | Kärcher |
| Модел | HD 715 G |
| Двигател | Хонда GX160, 1 цилиндър 4 такта, 3,6 kW (4,8 PS) при 3600 об/мин |
| Гориво | Безоловен бензин (съвместим с E10), резервоар 3,1 L |
| Работно налягане | 150 bar (15 MPa) |
| Максимален воден поток | 624 L/h (10,4 L/min) |
| Водоснабдяване | Съединение 3/4", макс. налягане 10 bar, макс. температура 60 °C |
| Размери (Д x Ш x В) | 790 x 608 x 1104 mm |
| Работно тегло | 39,5 kg |
| Ниво на звуково налягане (L_pA) | 90 dB(A) |
| Гарантирано ниво на звукова мощност | 108 dB(A) |
| Вибрации ръка-ръка | < 2,5 m/s² |
| Доставени дюзи | Високонапорна дюза (038) и нисконапорна дюза (250) EASY!Lock |
| Безопасност | Разтоварващ клапан, предпазен клапан, термичен клапан, предпазен лост на пистолета |
| Текуща поддръжка | Почистване на водния филтър, смяна на маслото на помпата и двигателя |
| Масло за двигател | 15W40, количество 0,6 L |
| Масло за помпа | 15W40, количество 0,3 L |
| Свързване на маркуча | Система EASY!Lock за високонапорен маркуч |
| Транспорт | Бутащ водач, колела, държач за маркуч и пръчка |
| Гаранция | Според условията на страната, обърнете се към търговеца |
Често задавани въпроси - HD 715 G Kärcher
Въпроси на потребители за HD 715 G Kärcher
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия високонапорен почистващ уред в PDF формат безплатно! Намерете ръководството си HD 715 G - Kärcher и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. HD 715 G на марката Kärcher.

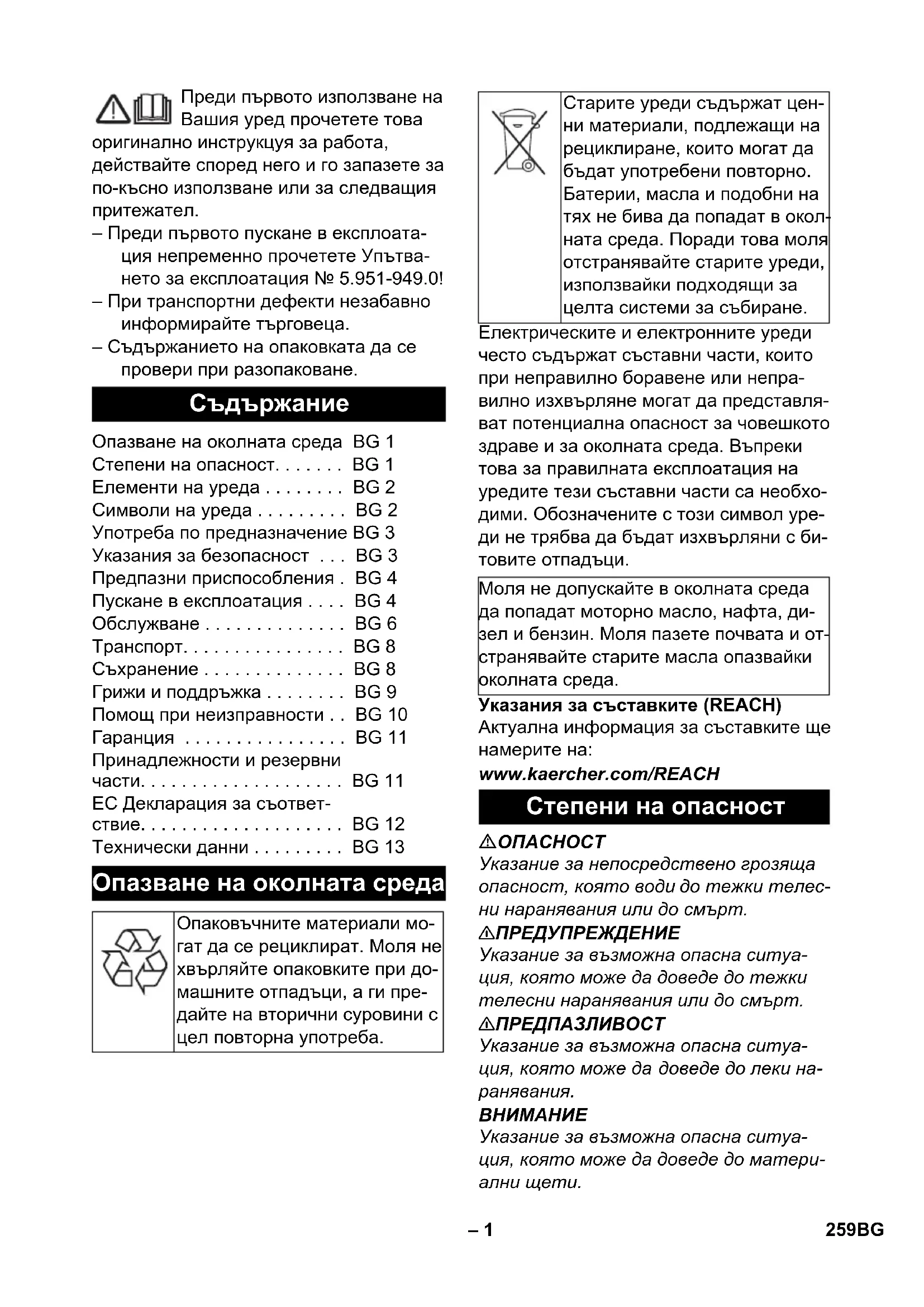

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 715 G Kärcher
Преди първото използване на Вашия уред прочетете това
оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.
– Преди първото пускане в експлоатация непременно прочетете Упътването за експлоатация № 5.951-949.0!
– При транспортни дефекти незабавно информирайте търговеца.
– Съдържанието на опаковката да се провери при разопаковане.
Съдържание
Опазване на околната среда BG 1
Степени на опасност..... BG 1
Елементи на уреда ..... BG 2
Символи на уреда ..... BG 2
Употреба по предназначение BG 3
Указания за безопасност ... BG 3
Пускане в експлоатация .... BG 4
Обслужване .... BG 6
Транспорт..... BG 8
Съхранение . . . . . . . . . . . . . . . . . . BG 8
Грижи и поддръжка ..... BG 9
Помощ при неизправности .. BG 10
Гаранция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 11
ЕС Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 12
Технически данни ..... BG 13
Опазване на околната среда
Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.
Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.
Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпреки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци.
Моля не допускайте в околната среда да попадат моторно масло, нафта, дизел и бензин. Моля пазете почвата и отстранявайте старите масла опазвайки околната среда.
Указания за съставките (REACH)
Актуална информация за съставките ще намерите на:
Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.
⚠ПРЕДУПРЕЖДЕНИЕ
Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.
⚠ПРЕДПАЗЛИВОСТ
Указание за възможна опасна ситуация, която може да доведе до леки наранявания.
ВНИМАНИЕ
Указание за възможна опасна ситуация, която може да доведе до материални щети.
Елементи на уреда
HD 7/15 G: Фигура 1, вижте страница- та на корицата.
HD 8/20 G: Фигура 2, вижте страница- та на корицата.
1 Винтово съединение на дюзата
2 Дюза
3 Тръба за разпръскване EASY!Lock
4 Пистолет за ръчно пръскане EASY!Force
5 Предпазна спирачка
6 Лост на спусъка
7 Предпазен лост
9 Резервоар за маслото
10 Манометър *
11 Кран гориво
12 Ръчно приспособление за стартиране
13 Винт за изпускане на маслото (мотор)
14 Носач на дюзата за съхраняване на една дюза
15 Воден филтър
16 Маркуч за всмукване на почистващо средство с филтър
17 Захранване с вода
18 Маслоизпускателна пробка на пом- пата
19 Извод за високо налягане EASY!Lock
20 Масломерно стъкло *
21 Регулиране на налягането/количество *
22 Поставка за стоманената тръба
23 Помпа под високо налягане
24 Маслоизмерителна пръчка (мотор)
25 Двигател
26 Прекъсвач на двигателя
27 Резервоар за гориво
28 Звездообразна дръжка плъзгаща скоба
29 Дръжка за пистолета за ръчно пръскане
30 Носач за маркуча
31 Плъзгаща скоба
А Съединителна гайка
В Чашка на филтъра
С Кръгло уплътнение
D Филтърна вложка
* не при HD 7/15 G
Цветно обозначение
– Обслужващите елементи за процеса на обслужване са жълти.
– Обслужващите елементи за под- дръжка и сервис са светлосиви.
Символи на уреда
Силните струи под налягане могат при неправилно полз- ване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.
| Опасност от изгаряне! Предупреждение за горещи модули. | |
| Опасност от отравяне! Не вдишвайте отработените газове. |
Бензинът е изключително пожароопасен и експлозивен.
Преди зареждане из- ключете мотора и го оставете да се охла- ди.
В отработените газове на мотора се съдържа отровен въглероден моноксид.
Да не се оставя да ра- боти в затворено по- мещение.
Не пушете при зареждане.
Не зареждайте директно от варела, използвайте фуния или подходящ съд.
Съгласно валидните разпоредби уредът никога не бива да бъде експлоатиран без системен разделител към мрежата за питейна вода. Трябва да се и подходящ системен разделите фирма KÄRCHER или като алт ва системен разделител съгла 12729 тип ВА.
Водата, преминала през системния разделител, се определя като негодна за пиене.
Употреба по предназначение
Уред за почистване с високо налягане за почистване на: машини, превозни средства, строителни конструкции, инструменти, фасади, тераси, градински уреди и т.н.
– за почистване със струя ниско налягане и почистващ препарат (напр. почистване на машини, превозни средства, строителни конструкции, инструменти),
– за почистване със струя високо налягане без почистващ препарат (напр. на фасади, тераси, градински уреди).
– За упорите замърсявания Ви препоръчваме фрезата за мръсотия като специална принадлежност.
⚠️ ОПАСНОСТ
Опасност от нараняване! При използване на бензиностанции или други опасни области да се спазват съответните разпоредби за безопасност.
Моля съдържащите минерални масла отпадни води да да не се оставят да попадат в почвата, водните басейни или канализацията. По тази причина моля миенето на мотори или долните части на пода да се извършва само на подходящи места с маслоуловители.
Изисквания към качествата на вода- та:
ВНИМАНИЕ
Като флуид под високо налягане се позволява използването само на чиста вода. Замърсяванията водят до преждевременно износване или отлагания в уреда.
Ако се използва рециклирана вода, не бива да се надвишават следните гра- нични стойности.
| pH-стойност 6,5...9,5 | |
| електрическа проводи-мост * | проводимост чиста вода +1200 μS/cm |
| утаяващи се вещества ** | < 0,5 mg/l |
| филтриращи се вещества *** | < 50 mg/l |
| Въглеводороди < 20 mg/l | |
| Хлорид < 300 mg/l | |
| Сулфат < 240 mg/l | |
| калций < 200 mg/l | |
| Обща твърдост < 28 °dH | < 50 °TH< 500 ppm (mg CaCO3/l) |
| Желязо < 0,5 mg/l | |
| Манган < 0,05 mg/l | |
| Мед < 2 mg/l | |
| Активен хлор < 0,3 mg/l | |
| без лоши миризми | |
| * общ максимум 2000 μS/cm** обем на пробата 1 л, време за утаява-не 30 мин*** без абразивни вещества | |
Указания за безопасност
→ Да се спазват съответните национални изисквания на законодателя за струйни апарати.
→ Да се спазват съответните национални изисквания на законодателя за предпазване от злополуки. Струйните апарати трябва да се проверяват редовно и резултата от проверката да се записва.
→ По уреда/аксесоарите не трябва да се предприемат промени.
⚠️ ОПАСНОСТ
- Не използвайте уреди за почистване под високо налягане, когато е било излято гориво, а изнесете уреда на друго место и избягвайте каквото и да било образуване на искри.
- Не съхранявайте, изсипвайте или използвайте горива в близост до открит огън или уреди като печки, отоплителни котли, водонагреватели и т.н., които могат да предизвикат запалващ огън или искри.
– Леко запалимите предмети или материали дръжте далече от шумозаглушители (минимум 2 м). - Не задействайте двигателя без шумозаглушител и го проверявайте, почиствайте редовно, при необходимост го сменете.
- Не използвайте двигателя в гористи местности или такива с храсти и треви, без предварително ауспуха да е снабден с искроуловител.
- Освен при настройка не оставяйте двигателя да работи със свален въздушен филтър или без капак над смукателния щущер.
- Не извършвайте регулиране на регулиращите пружини, регулиращите лостови механизми или други части, които могат да предизвикат повишение на оборотите на двигателя.
- Опасност от изгаряне! Не докосвайте горещите шумозаглушители, цилиндри и охлаждащи ребра.
– Никога не доближавайте ръцете и ходилата до въртящи се или циркулиращи части. - Опасност от отравяне! Уредът не бива да се използва в затворени помещения.
– Не използвайте неподходящи горива, тъй като те могат да бъдат опасни.
Предпазните приспособления служат за защита на потребителя и не бива да се спират или да се пренебрегва тяхната функция.
Преливен вентил
– Щом се затвори пистолета за ръчно пръскане, се отваря преливния вентил и помпата под високо налягане отвежда водата обратно към смукателната страна на помпата. По този начин се предотвратява надвишаването та допустимото работно налягане.
– Преливният вентил е настроен и пломбиран още в завода. Настройка само в сервиса.
Предпазен клапан
Предпазният клапан отваря при надвишаване на допустимото работно свръхналягане (вж. технически данни); водата изтича навън.
Предпазният клапан е настроен и пломбиран още в завода. Настройка само в сервиса.
Термовентил
Термовентилът предпазва помпата за високо налягане от недопустимо затоп- ляне в режима на циркулация при затво- рен пистолет за ръчно пръскане.
Термовентилът отваря при надвишаване на максимально допустимата температура на водата от 80 °C и отвежда горещата вода навън.
Опасност от нараняване! Уредът, за- хранващите кабели, маркучът за рабо- та под налягане и връзките трябва да бъдат в отлично състояние. Ако уре- дът не е в отлично състояние, използ- ването му е забранено.
Монтирайте плъзгащата скоба
Фигура 3, вижте страницата на кори- цата.
→ Затегнете здраво плъзгащата скоба с приложените закрепващи болтове.
Монтиране на колелата
Фигура 4, вижте страницата на кори- цата.
→ Плъзнете колелото върху оста.
→ Плъзнете застопоряващия пръстен върху оста и затегнете винта.
Въртящ момент на затягане 20 Nm.
→ Процеса да се повтори на противоположната страна.
Монтирайте пистолета за ръчно пръдкане, тръба за разпръскване, дюза
Указание: Системата EASY!Lock свързва компонентите посредством високо-ефективна резба само с едно завъртане - бързо и сигурно.
соко налягане върху тръбата за раз-
пръскване.
→ Монтирайте съединителната гайка и затегнете на ръка (EASY!Lock).
→ Свържете тръбата за разпръскване с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).
→ Затегнете на ръка завинтването на тръбата за разпръскване.
→ Свържете маркуча за работа под ви-
соко налягане с пистолета за ръчно
пръскане и извода за работа под ви-
соко налягане на уреда и затегнете
здраво на ръка (EASY!Lock).
Проверка на нивото на помпата под високо налягане
HD 7/15 G
→ Дъното на масления резервоар трябва да е покрито с масло.
Уредът да не се използва, ако не се вижда масло в масления резервоар.
→ При необходимост да се долее масло (вижте Технически данни).
HD 8/20 G
→ Проверка на нивото на маслото на помпата под високо налягане на про-зорчето за контрол на маслото.
Уредът да не се използва, ако нивото на маслото е спаднало под средата на масломерното стъкло.
→ При необходимост да се долее масло (вижте Технически данни).
Обезвъздушаване на масления резервоар
→ Преди първата употреба срежете върха на капака на масления резервоар на водната помпа.
Мотор
Да се има пред вид Раздел „Предписания за сигурност“!
→ Преди пускане в експлоатация про-
четете упътването за работа на про-
изводителя на мотора и обърнете
особено внимание на указанията за
сигурност.
→ Проверка на нивото на маслото на мотора.
Уреда да не се използва, ако нивото на маслото е спаднало под „MIN“.
→ При необходимост долейте масло.
→ Напълнете резервоара за гориво с безоловен бенин.
Не използвайте 2-тактова смес.
Може да се използва гориво E10.
Зареждане на гориво
⚠️ ОПАСНОСТ
Опасност от пожар и експлозия!
– Никога не зареждайте уреда в за-
творени помещения, при работещ
или загрял мотор.
– Не пушете при зареждане.
- Не зареждайте в близост до от-
крит пламък или при наличие на ис-
кри.
- Не разливайте гориво - използвайте фуния.
– Попийте разлятото гориво.
- След зареждането затворете варела и цистерната правилно.
→ Напълнете резервоара за гориво с безоловен бенин.
Не използвайте 2-тактова смес.
Захранване с вода
Параметрите за свързване вижте от Технически данни.
→ Захранващия маркуч (минимална дължина 7,5 м, минимален диаметър 3/4") да се подвърже към извода за вода на уреда и водопроводната мрежа (напр. водопроводен кран).
→ Отворете захранването с вода.
Указание: Захранващият маркуч не е включен в обема на доставка.
Да се изсмуче водата от резервоара
⚠️ ОПАСНОСТ
Никога не засмуквайте съдържащи разтворители течности като разредители за бои, бензин или масла. Аерозолната мъгла от разтворители е лесно възпламенима, експлозивна и отровна.
→ Смукателния маркуч (диаметър минимум 3/4") да се свърже с филтър (принадлежност) към извода за вода.
→ Дозирация вентил за почистващо средство да се постави на „0“.
→ Преди използване уреда да се обез-
въздуши.
Уреда да се обезвъздуши
→ Развийте винтовете на дюзата и я свалете.
→ Мотора да се стартира в съответствие с инструкцията за работа на производителя на мотора.
→ Задействайте многократно лоста на пистолета за ръчно пръскане.
→ Оставете уреда да работи дотогава, докато водата започне да изтича без мехурчета от тръбата за разпръскване.
→ Уреда да се изключи и отново да се завие дюзата.
Обслужване
⚠️ ОПАСНОСТ
Опасност от експлозия!
Не пръскайте горими течности.
⚠️ ОПАСНОСТ
Опасност от нараняване! При работа дръжте пистолета за ръчно пръскане и тръбата за разпръскване с две ръце.
Опасност от нараняване! По време на работа лостът на спусъка и предназният лост не трябва да бъдат блокирани.
Опасност от нараняване! При повреден предпазен лост, се свържете с клиентската служба.
Опасност от наранявания поради во- дна струя под високо налягане. Преди всички работи по уреда, натиснете на- пред предпазителя на пистолета за ръчно пръскане.
⚠️ ОПАСНОСТ
– Уредът генерира високо ниво на шум. Опасност от увреждане на слуха. При работа с уреда непременно носете подходяща защита за слуха.
– Никога не насочвайте водната струя към лица, животни, самия уред или електрически елементи.
- За защита на потребителя от водни пръски да се носи подходящо защитно облекло.
- Винаги внимавайте за здравите резбови съединения и присъединителни маркучи.
Отваряне/затваряне на пистолета за ръчно пръскане
→ Отваряне на пистолета за ръчно пръскане: натиснете предпазния лост и лоста на спусъка.
→ Затваряне на пистолета за ръчно пръскане: освободете предпазния лост и лоста на спусъка.
Стартиране на уреда
→ Отворете захранването с вода.
→ Моторът при отворен пистолет за ръчно пръскане трябва да се стартира в съответствие с инструкцията за работа на производителя на мотора.
Указание:
За да се улесни операцията по стартиране, тръбата за разпръскване или дюзата могат да бъдат отстранени.
→ Оставете мотора да загрее 1 минута.
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка.
→ Отворете пистолета за ръчно пръскане.
На този уред налягането и количеството на водата са постоянно настроени и не могат да бъдат променяни.
HD 8/20 G
→ Настройте работното налягане и дебита посредством завъртане на регулирането на налягането/количество на звеното на помпата.
Смяна на дюза
⚠️ ОПАСНОСТ
Преди смяна на дюзите изключете уреда и задействайте пистолета за ръчно пръскане, докато уредът остане без налягане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ Развийте винтовете на дюзата и я свалете.
→ Поставете нова дюза.
→ Завийте винтовете на дюзата и за-
тегнете здраво с ръка.
Работа с почистващи средства
⚠ПРЕДУПРЕЖДЕНИЕ
Неподходящите почистващи препарати могат да повредят уреда и обекти-те, който се почистват. Да се използват само почистващи средства, които са позволени от Kärcher. Спазвайте препоръките за дозиране и указанията на почистващите средства. За да щадите околната среда, подхождайте пестеливо към почистващите препарати.
Спазвайте указанията за безопасност за почистващите средства.
Почистващите средства на Кдрcher гарантират работа без повреди. Моля поискайте съвет и изискайте нашия каталог или информационните ни листи за почистващите средства.
→ Настройте дозирането на почистващо средство на смукателния филтър за почистващо средство (+/-).
→ Окачете маркуча за всмукване на по-
чистващо средство в съд с почиства-
що средство.
→ Заменете дюзата високо налягане с дюза ниско налягане.
Препоръчителен метод на почистване
– Разтваряне на мръсотия:
Почистващото средство да се впръска пестеливо и да се остави да подейства 1...5 минути, но без да засъхва.
– Да се отстрани мръсотията:
Разтворената мръсотия да се изплак-
не със струя под високо налягане.
След работа с почистващи препарати
→ Дозирация вентил за почистващо средство да се постави на „0“.
→ Изплакнете уреда минимум 1 минута с чиста вода при работещ мотор и отворен пистолет за ръчно пръскане.
Прекъсване на работа
→ Отпуснете лоста на пистолета за пръскане на ръка.
Указание: Когато се пусне лоста на пистолета за ръчно пръскане, моторът продължава да работи с обороти на празен ход.
→ При по-продължителни прекъсвания (няколко минути повече) изключете мотора.
→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ Осигурете пистолета за ръчно пръскане с предпазната спирачка против непреднамерено товаряне.
Изключване на уреда
След работа със съдържаща сол вода (морска вода) изплакнете уреда за минимум 2–3 минути при отворен пистолет за пръскане на ръка с вода от водопровода.
→ Затворете пистолета за ръчно пръскане.
→ Завъртете ключа на мотора на положение „0/OFF“.
→ Затворете крана за гориво.
→ Затворете входа за водата.
→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ Осигурете пистолета за ръчно пръскане с предпазната спирачка против непреднамерено товаряне.
→ Развийте захранващия маркуч за вода от уреда.
Транспорт
△ПРЕДПАЗЛИВОСТ
Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.
→ Маркуча за работа под налягане да се завие и да се закачи над носача за маркуча.
→ Пъхнете тръбата за разпръскване в нейната поставка.
Окачете пистолета за ръчно пръска-
не на държача.
→ Избутайте уреда за плъзгращата кожа.
→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против търкаляне, плъзгане и преобръщане.
→ За ограничаване на необходимостта от място развийте звездовидните ръкохватки и завъртете плъзгащата скоба назад.
Съхранение
△ПРЕДПАЗЛИВОСТ
Опасност от нараняване и повреда!
При съхранение имайте пред вид те- глото на уреда.
Съхранението на този уред е позволено само във вътрешни помещения.
Защита от замръзване
ВНИМАНИЕ
Опасност от увреждане! Замръзнала- та вода в уреда може да повреди ча- стите на уреда.
За предпочитане е през зимата уредът да се съхранява в отоплено помещение. При съхраняване в неотоплени помещения спазвайте следните указания:
→ Да се развият захранващия маркуч за вода и маркуча за работа под налягяне.
→ Уреда да се остави да работи макс. 1 минута докато се изпразнят помпата и проводите.
→ Развинтете и изпразнете филтъра за вода.
Уреда да се изплакне с антифриз
Указание: Да се спазват разпоредбите за работа на производителя на препарата за защита от замръзване.
→ В уреда да се напомпи конвенционален антифриз.
По този начин се постига известна коро- зионна защита.
Грижи и поддръжка
Можете да договорите редовна инспекция за сигурност с Вашия търговец или да сключите договор за поддръжка.
Моля искайте съвети.
Указание: В намиращия се долу план за поддръжка са посочени само дейности-те по поддръжката на помпата под високо налягане. Допълнително трябва да бъдат извършени работите по поддръжката на двигателя в съответствие с данните в Инструкцията за употреба на производителя на двигателя.
⚠️ ОПАСНОСТ
Опасност от нараняване поради включван непреднамерено уред.
Преди работи по уреда завъртете ключа на мотора на позиция „0/OFF“ и извадете щекера за свещите.
Опасност от изгаряне! Не докосвайте горещите шумозаглушители, цилиндри и охлаждащи ребра.
Интервали на поддръжка
Ежедневно
→ Маркуча за работа под налягане да се провери за увреждане (опасност от пропукване). Повредени маркучи за работа под налягане трябва да се сменят незабавно.
Ежеседмично
→ Да се провери нивото на маслото. При млекоподобно масло (вода в маслото), веднага потърсете сервизната служба.
Ежемесечно
→ Проверете и почистете водния фил-
тър.
→ Да се почисти филтъра на всмукващия маркуч почистващо средство.
→ Проверете закрепващите елементи между мотора и рамата за пукнатини, оставете напукани закрепващи елементи да бъдат сменени от клиентския сервис.
→ Ангажирайте сервиса с поддръжка на уреда.
→ Сменете маслото в помпата под ви-
соко налягане.
Дейности по поддръжката
Почистване на водния филтър
→ Затворете входа за водата.
→ Развийте съединителната гайка.
→ Извадете надолу резервоара на филтъра.
→ Почистете филтриращия патрон и резервоара на филтъра.
→ Проверете правилното положение на О-пръстените.
→ Пъхнете филтриращия патрон в ре-
зервоара на филтъра.
→ Отново поставете чашката на филтъра.
→ Завинтете съединителната гайка и я затегнете.
Смяна на масло помпа високо налягане
→ Да се подготви приемен съд за при-
бл. 1 литър.
→ Да се развие винта за изпускане на маслото.
→ Маслото да се изпусне в приемния съд.
Старото масло да се отстрани опазвайки околната среда или да се предаде в авторизиран събирателен пункт.
→ Да се завие винта за изпускане на маслото.
HD 7/15 G: HD 8/20 G:
→ Налейте ново масло бавно до под накрайника на резервоара за пълнене на масло.
→ Напълнете с ново масло до средата на мас- loomерното стък- ло.
Наливайте маслото бавно, за да се избегне образуването на въздушни мехурчета.
Вида на маслото и количеството на пълнене вижте в Технически данни.
Помощ при неизправности
⚠️ ОПАСНОСТ
Опасност от нараняване поради включван непреднамерено уред.
Преди работи по уреда завъртете ключа на мотора на позиция „0/OFF“ и извадете щекера за свещите.
Опасност от изгаряне! Не докосвайте горещите шумозаглушители, цилиндри и охлаждащи ребра.
Моторът не работи
Да се спазват указанията на Упътването за експлоатация на производителя на мотора!
Уредът не създава налягане
– Работните обороти на мотора са твърде ниски
→ Да се проверят работните обороти на мотора (вижте Технически данни).
– Дюзата ниско налягане е монтирана.
→ Да се монтира дюза високо налягане.
– Дюзата е запушена/измита
→ Дюзата да се почисти/смени.
– Замърсен воден филтър
→ Проверете и почистете водния фил-
тър.
– Въздух в системата
→ Обезвъздушете уреда (вижте "Пускане в действие").
– Твърде малък дебит на водата за за-
хранване
→ Да се провери дебита на водата за захранване (вижте Технически данни).
– Захранващите тръбопроводи към помпата не са херметични или са запушени
→ Да се проверят всички захранващи тръбопроводи към помпата.
Уредът има утечки, вода изтича от уреда отделу
→ При по-силна нехерметичност уреда да се провери в сервиса.
Почистващото средство не се засмуква
– Дюзата високо налягане е монтирана
→ Да се монтира дюза ниско налягане.
– Маркучът за засмукване на почиства-
що средство с филтър не е хермети-
чен или е запушен
→ Да се провери/почисти маркуч за всмукване на почистващо средство с филтър.
– Възвратният клапан във връзката на маркуча за засмукване на почистващо средство е залепнал
→ Възвратният клапан във връзката на маркуча за засмукване на почистващо средство да се почисти/смени.
– Дозиращит вентил за почистващо
средство е затворен или нехермети-
чен/запушен
→ Да се отвори дозиращия вентил за почистващо средство или да се провери/почисти.
Ако повредата не може да бъде от- странена, уреда да се провери от сер- виза.
Гаранция
Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за покупката.
Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.
Принадлежности
Барабан за маркуч ABS
2.637-002.0
Барабан за навиване на маркуча за ви- соко налягане за закрепване на тръбна- та рама.
ABS рама Cage тясна
2.637-008.0
Разширяване на тръбната рама за пред- пазване на уреда и за натоварване на крана.
ЕС Декларация за съответствие
HD 7/15 G
С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.
Намиращи приложение Директиви на EC:
2006/42/EO (+2009/127/EO)
2000/14/EO
2014/30/EC
Намерили приложение хармонизира- ни стандарти:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Приложен метод за оценка на съответствието:
Подписващите лица действат от името и като пълномощници на управителния орган.
Пълномощник по документацията:
S. Reiser
Alfred Kärcher SE & Co. KG
С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.
Намиращи приложение Директиви на EC:
2006/42/EO (+2009/127/EO)
2000/14/EO
2014/30/EC
Намерили приложение хармонизира- ни стандарти:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Приложен метод за оценка на съответствието:
Подписващите лица действат от името и като пълномощници на управителния орган.
Пълномощник по документацията:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 7/15 G HP 8/20 G | |||
| Mотор | |||
| Тип -- Honda | GX 160, 1 ци-линдъра, 4 та-ктов | Honda GX 270 1-ци-линдров, 4-та-ктов | |
| Кфцинална мощност от 3600 1/мин kW (PS) 3,6/4,8 6,3/8,4 | |||
| Работни обороти 1/min 3600 3550 | |||
| Резервоар за гориво I 3,1 5,3 | |||
| Гориво* Уредът е подходящ за гориво E10 | -- бензин, безоловен | ||
| Вид защита -- IPX5 | |||
| Разход на гориво при пълно натоварване I/h | 1,4 | 2,4 | |
| Количество масло - двигател | I 0,6 0,9 | ||
| Вид масло - двигател | Моторно масло 15W40 | No за поръчка 6.288-050.0 | |
| Захранване с вода | |||
| Температура на постъпващата вода (макс.) | °C | 60 | |
| Дебит за постъпващата вода (мин.) | I/h (I/min) | 750 (12,5) | 1000 (16,7) |
| Налягане на постъпващата вода (макс.) | MPa (bar) | 1 (10) | |
| Дължина на захранващия маркуч (мин.) | m | 7,5 | |
| Диаметър на захранващия маркуч (мин.) | Цол | 3/4 | |
| Височина на засмукване от отворен резервоар | m | 1 | |
| Помпа | |||
| Работно налягане | MPa (bar) | 15 (150) | 2...20 (20...200) |
| Количество на подаване | I/h (I/min) | 624 (10,4) | 160...750 (2,7...12,5) |
| Размер на дюзи, високо налягане | -- 038 | 041 | |
| Размер на дюзи, ниско налягане | -- 250 | 250 | |
| Макс. работно свръхналягане (предпазен клапан) | MPa (bar) | 21 (210) | 27 (270) |
| Температура на отваряне термовентил °C | 80 | ||
| Помпа количество на маслото | I 0,3 | 0,35 | |
| Помпа вид масло | Моторно масло 15W40 | No за поръчка 6.288-050.0 | |
| Засмукване на почистващо средство | I/h (I/min) | 0...45 (0...0,8) | |
| Сила на отпора на пистолета за ръчно пръскане (макс.) | N | 30 | 41 |
| Мерки и тегла | |||
| Дължина х широчина х височина | mm | 790 x 608 x 1104 | |
| Типично собствено тегло | kg | 39,5 | 54,7 |
| Установени стойности съгласно EN 60335-2-79 | |||
| Шумни емисии | |||
| Ниво на звука L_pA | dB(A) | 90 | 91 |
| Неустойчивост K_pA | dB(A) | 3 | 3 |
| Ниво на звукова мощност L_WA + неустойчивост K_WA | dB(A) | 108 | 108 |
| Стойност на вибрациите в областта на дланта – ръ-ката | m/s2 | <2,5 | <2,5 |
| Несигурност К | m/s2 | 0,6 0,7 | |
