FF Classic Prime Line - 镜头 SIGMA - 免费用户手册

用户手册 FF Classic Prime Line SIGMA

PL 卡口的电影镜头已兼容库克的“/i Technology”(/i 元数据系统)。此类电影镜头配合使用同样兼容 /i Technology (/i 元数据系统) 协议的电影机时，用户可以查看并记录镜头的元数据，例如，对焦距离、焦距以及光圈。

该兼容性已得到库克光学有限公司的测试及认可。关于/i Technology (/i 元数据系统)的详细问题，请联系库克光学有限公司。

注意

根据设备不同，显示并记录的镜头数据可能存在差异或限制。

/i 是经库克光学有限公司许可使用的注册商标。

繁體中文

PL 接環的電影定焦鏡頭兼容 Cooke Optics 的 /i Technology 通信協定。運用兼容 /i Technology 的電影鏡頭接上支援相同協議的電影攝錄機拍攝，用戶便可以查看和記錄如對焦距離、焦距和光圈等的鏡頭元數據。

“/i Technology”的兼容性已通過 Cooke Optics Ltd.測試和批核。有關“/i Technology”的詳細資料，請聯絡 Cooke Optics Ltd.。

注意

依據不同攝錄機，可顯示或記錄的鏡頭數據可能會有一些限制。

/i 是 Cooke Optics Limited 的註冊商標，未經許可切勿使用。

한국어

非常感谢您选用适马镜头。为了充分发挥适马镜头的优质性能，使用前请先仔细阅读此使用说明书。

安全注意事项

警告

• 请不要通过镜头或者镜头组合在相机上时，直视太阳或强烈光源。存在导致失明或视力障碍的可能性。
• 单独放置镜头或镜头与相机组合放置时，请盖上镜头前盖。否则存在聚光，导致火灾的可能性。

注意

- 由于卡口部分形状比较复杂，请在安装和取下镜头的时候注意使用正确的方法。粗暴地方法容易导致镜头或机身损坏。

• 使用三脚架时，请选择强度合适的产品。强度不足的，可能导致翻倒。
• 产品不能正常工作、破损的时候，不要擅自拆解修理，请将您的产品送到经销商、适马售后服务点或授权维修点进行维修。

制造商：株式会社适马 /SIGMA CORPORATION 日本神奈川县川崎市麻生区栗木 2-8-15 号

进口商：适马贸易（上海）有限公司

上海市长宁区宋园路65号1号楼3楼1301-1302单元

售后服务:400-852-8080 代表: 021-6233-1086

FAX:[phone]

2022年12月印刷

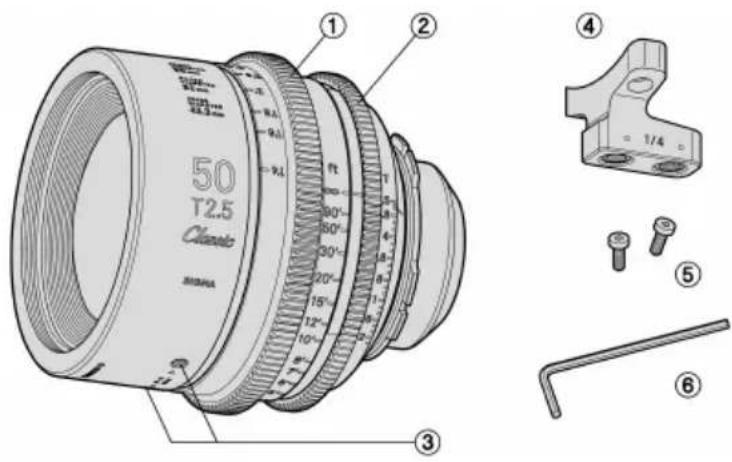

镜头各部分名称

①对焦环 / 对焦驱动齿轮
② 光圈环 / 光圈驱动齿轮
③镜头支撑脚锁孔
④镜头支撑脚
⑤镜头支撑脚固定螺丝
⑥ 六角扳手

注意!!

请将设备电源关闭后，再安装或取下镜头。否则可能会导致损坏镜头的电子元器件。

50 T2.5 Classic 3 ① ② ft 80°- 50°- 30°- 20°- 15°- 12°- 10°- ③ ④ ⑤ ⑥ 1/4

镜头支撑脚

专用的镜头支撑脚有助于提高稳定性。可以安装在镜头上，在使用拍摄套件时提供良好的兼容性。

如何安装

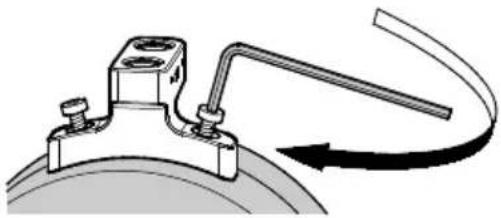

请使用原厂附带配件中的两颗固定螺丝来将镜头支撑脚安装到镜筒的对应位置上。请使用原厂配件中的六角扳手按下图指示拧紧固定镜头支撑脚。

- 如下表所示，每款镜头都配备了专用的镜头支撑脚，请勿使用非对应型号的镜头支撑脚，否则有可能造成镜筒损伤并且影响拍摄时的稳定性。

• 请使用原厂配件中附带的六角扳手进行锁定，使用其他六角扳手有可能无法锁定到位。
• 在拍摄过程中请确保镜头支撑脚始终固定在拍摄套件上。镜头支撑脚无法单独支撑相机和镜头的重量。

传动齿轮规格

	对焦驱动齿轮	光圈驱动齿轮
齿数	128	120
模数	0.8	0.8
P.C.D	102.4mm	96mm
角位移	180°	60°

- 尺寸切割图 (P.92 - 95)

规格

	14mm T3.2	20mm T2.5	24mm T2.5	28mm T2.5
	PL卡口	PL卡口	PL卡口	PL卡口
焦距	14mm	20mm	24mm	28mm
光圈(T值)	T3.2 - T25	T2.5 - T25	T2.5 - T25	T2.5 - T25
光圈叶片数	9(圆形光圈叶片)	9(圆形光圈叶片)	9(圆形光圈叶片)	9(圆形光圈叶片)
最小物距 *1	0.27 m / 11"	0.28m / 11"	0.25 m / 11"	0.28 m / 1'
最大放大倍率	1:9.8	1:7.1	1:5.3	1:5.4
成像覆盖范围	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm
前端直径	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
滤镜尺寸	-	-	M 82 x 0.75mm	M 82 x 0.75 mm
最大直径	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"
长度 *2	111.5 mm / 4.4"	110 mm / 4.4"	87 mm / 3.5"	99.7 mm / 4"
重量 *3	1.4 kg / 3 lb	1.3 kg / 2.7 lb	1.1 kg / 2.3 lb	1.3 kg / 2.8 lb
水平可视角度(FF *4)	104.3°	84.0°	73.7°	65.5°
水平可视角度(S35 *5)	82.6°	63.2°	54.3°	47.4°
水平可视角度(APS-C*6)	80.5°	61.3°	52.6°	45.9°

*1 最小物距为从图像传感器所在平面开始测量
*2 从前端到卡口的距离
*3 不包含镜头支撑脚、镜头前盖、镜头后盖

35mm T2.5	40mm T2.5	50mm T2.5	65mm T2.5
PL卡口	PL卡口	PL卡口	PL卡口
35mm	40mm	50mm	50mm
T2.5 - T25	T2.5 - T25	T2.5 - T25	T2.5 - T25
9 (圆形光圈叶片)	9 (圆形光圈叶片)	9 (圆形光圈叶片)	9 (圆形光圈叶片)
0.30 m / 1'	0.40m / 1'4"	0.40m / 1'4"	0.65m / 2'2"
1:5.2	1:6.5	1:5.6	1:7.9
FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm
95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
M 82 x 0.75mm	M 82 x 0.75mm	M 82 x 0.75mm	M 86 x 1.0mm
104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"
87 mm / 3.5"	123 mm / 4.9"	94 mm / 3.8"	120.6 mm / 4.8"
1.1 kg / 2.3 lb	1.5 kg / 3.3 lb	1.2 kg / 2.7 lb	1.6 kg / 3.4 lb
54.4°	48.5°	39.6°	31°
38.7°	34.2°	27.6°	21.4°
37.4°	33.0°	26.7°	20.7°

*4 高宽比 1:1.8，尺寸 36mm×24mm/1.42“×0.94”
*5高宽比 1:1.8，尺寸 24.6mmx13.8mm/0.97"x0.54"
*6高宽比 1:1.5，尺寸 23.7mm×15.7mm/0.93“×0.62”

	85mm T2.5	105mm T2.5	135mm T3.2
	PL 卡口	PL 卡口	PL 卡口
焦距	85mm	105mm	135mm
光圈 (T 值)	T2.5 - T25	T2.5 - T25	T3.2 - T25
光圈叶片数	9 (圆形光圈叶片)	9 (圆形光圈叶片)	9 (圆形光圈叶片)
最小物距 *1	0.85 m / 2'10"	1 m / 3'4"	0.88 m / 2'11"
最大放大倍率	1:8.5	1:8.3	1:5
成像覆盖范围	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm
前端直径	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
滤镜尺寸	M 86 x 1.0 mm	-	M 82 x 0.75 mm
最大直径	104 mm / 4.1"	110 mm / 4.3"	104 mm / 4.1"
长度 *2	118.9 mm / 4.7"	126.2 mm / 5"	106.9 mm / 4.3"
重量 *3	1.4 kg / 3 lb	1.7 kg / 3.8 lb	1.5 kg / 3.2 lb
水平可视角度 (FF *4)	23.9°	19.5°	15.2°
水平可视角度 (S35 *5)	16.5°	13.4°	10.4°
水平可视角度 (APS-C *6)	15.9°	12.9°	10.0°

有关适马电影镜头的产品详情，请登入适马全球官方网站进行了解：

• 由于潮湿的关系可能导致发霉或生锈。长期不用的时候，请与干燥剂一起放置在密闭性好的容器内保管。请勿放置在有樟脑丸、防虫剂等的地方。
• 此镜头在设计构造上具备一定的防尘防滴构造，可以在微雨的情况下使用，但并不意味着镜头具备防水功能。请注意不要让镜头受到大量的水溅，尤其是在水系附近进行使用时。镜头内部进水所造成的机械、镜片、电子部件的损坏将是不可修复的。

产品中有害物质的名称及含量

备注	本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
	10 或 5 图形含义:此标识是适用于在中国境内销售的电子讯息产品的环保使用期限。此产品使用者只要遵守安全和使用上的注意事项,从生产之日起的十年或五年期间不会对环境污染,也不会对人身和财产造成重大影响。

繁體中文

多謝您選用適馬鏡頭。為了充分發揮適馬鏡頭的優質性能，使用前請先仔細閱讀本使用說明書。

注意

• 裝配鏡頭後，請勿通過觀景器直視太陽。否則會對眼睛造成損害或喪失視力。
• 請勿使用鏡頭直視太陽；否則會喪失視力。
• 請勿通過鏡頭直視太陽。如果猛烈的陽光直接照進鏡頭，集中的光線可會導致燃燒。
• 鏡頭接環構造複雜，不正確使用會令其受損。
• 請選用適當的三腳架連接座支撐此鏡頭，否則會令其倒下。

保養及存放

• 應避免撞擊或直接置放在酷熱、極冷或潮濕的環境下。如果要長期存放，宜選擇陰涼乾爽及通風良好的地方。為了保護鏡頭的加膜層，宜遠離防蟲丸或防蟲丸發出氣體的地方。
• 雖然此鏡頭得益於防塵及防水濺的結構，可於細雨下使用，但並不是完全防水的，請注意應避免大量的水濺在鏡頭上，特別在水邊的地方時使用，如內部機械、鏡片或電子零件等受水濕而損壞，一般也難以維修。

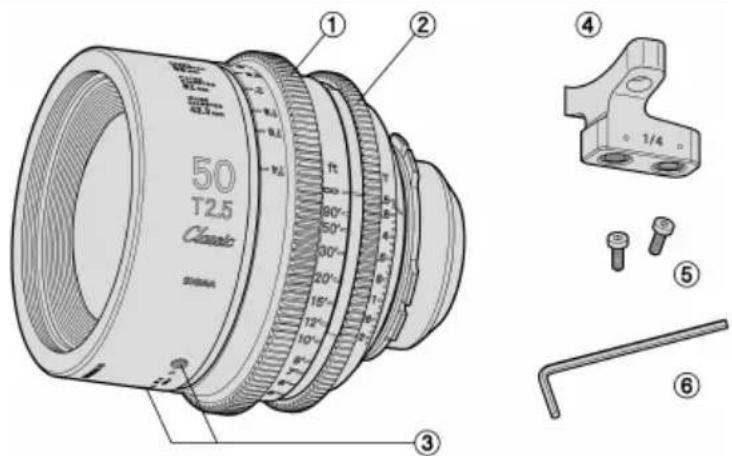

部件名稱

① 對焦環 / 對焦驅動齒輪
② 光圈環 / 光圈驅動齒輪
③ 鏡頭支撐腳固定螺絲孔
④ 鏡頭支撐腳
⑤ 鏡頭支撐腳固定螺絲(2根)
⑥ 六角螺絲匙

注意!!

安裝或拆卸鏡頭時，請務必關閉攝錄機，否則，可能會損壞鏡頭的電子電路。

此鏡頭設有鏡頭支撐腳以加強穩定，可以在操控裝具上連接鏡頭支撐架。

如何安装

可以使用兩根附送的螺絲將鏡頭支撐腳固定在鏡筒上的孔洞中。如圖所示，請使用附送的六角螺絲匙來鎖緊兩個不同孔洞中的螺絲。

- 如以下圖表所示，不同型號需要使用專屬的鏡頭支撐腳和螺絲。如果使用了不同類型，有可能損壞鏡筒，並且鏡頭的穩定性可能不足。

• 請只使用附送的六角螺絲匙，其他六角螺絲匙可能不適合充分鎖緊螺絲。
• 請確保在拍攝時，鏡頭支撐腳是安裝在操控裝具上，它不是設計為可單靠本身來穩固相機和鏡頭的重量。

正齒輪規格

	對焦驅動齒輪	光圈驅動齒輪
輪齒數目	128	120
模數	0.8	0.8
P.C.D	102.4mm	96mm
旋轉角度	180°	60°

- 尺寸 (P.92 - 95)

主要規格

	14mm T3.2	20mm T2.5	24mm T2.5	28mm T2.5
	PL 接環	PL 接環	PL 接環	PL 接環
焦距	14mm	20mm	24mm	28mm
光圈(T 值)	T3.2 - T25	T2.5 - T25	T2.5 - T25	T2.5 - T25
光圈葉片數量	9 片圓型光圈葉	9 片圓型光圈葉	9 片圓型光圈葉	9 片圓型光圈葉
最近對焦距離 *1	0.27 m / 11"	0.28m / 11"	0.25 m / 11"	0.28m / 1'
最大放大倍率	1:9.8	1:7.1	1:5.3	1:5.4
影像覆蓋	FF ∅43.3mm	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm
前端直徑	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
濾鏡尺寸	-	-	M 82 x 0.75mm	M 82 x 0.75mm
最大直徑	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"
長度 *2	111.5 mm / 4.4"	110 mm / 4.4"	87 mm / 3.5"	99.7 mm / 4"
重量 *3	1.4 kg / 3 lb	1.3 kg / 2.7 lb	1.1 kg / 2.3 lb	1.3 kg / 2.8 lb
水平視角 (FF*4)	104.3°	84.0°	73.7°	65.5°
水平視角 (S35*5)	82.6°	63.2°	54.3°	47.4°
水平視角 (APS-C*6)	80.5°	61.3°	52.6°	45.9°

*1 最近對焦距離是從像平面開始量度。
*2 從最前端至接環法蘭位置
*3 不包括鏡頭支撐腳、前蓋和後蓋。

	35mm T2.5	40mm T2.5	50mm T2.5
	PL 接環	PL 接環	PL 接環
焦距	35mm	40mm	50mm
光圈(T 值)	T2.5 - T25	T2.5 - T25	T2.5 - T25
光圈葉片數量	9 片圓型光圈葉	9 片圓型光圈葉	9 片圓型光圈葉
最近對焦距離 *1	0.30 m / 1'	0.40m / 1'4"	0.40m / 1'4"
最大放大倍率	1:5.2	1:6.5	1:5.6
影像覆蓋	FF ∅43.3mm	FF ∅43.3mm	FF ∅43.3mm
前端直徑	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
濾鏡尺寸	M 82 x 0.75mm	M 82 x 0.75mm	M 82 x 0.75mm
最大直徑	104 mm / 4.1"	104 mm / 4.1"	104 mm / 4.1"
長度 *2	87 mm / 3.5"	123mm / 4.9"	94 mm / 3.8"
重量 *3	1.1 kg / 2.3 lb	1.5 kg / 3.3 lb	1.2 kg / 2.7 lb
水平視角 (FF*4)	54.4°	48.5°	39.6°
水平視角 (S35*5)	38.7°	34.2°	27.6°
水平視角 (APS-C *6)	37.4°	33.0°	26.7°

*4 縱橫比 1:1.5，尺寸 36 mm × 24 mm / 1.42" × 0.94"
*5 縱橫比 1:1.8, 尺寸 24.6 mm × 13.8 mm / 0.97" × 0.54"
*6 縱橫比 1:1.5，尺寸 23.7 mm × 15.7 mm / 0.93" × 0.62"

65mm T2.5	85mm T2.5	105mm T2.5	135mm T3.2
PL 接環	PL 接環	PL 接環	PL 接環
65mm	85mm	105mm	135mm
T2.5 - T25	T2.5 - T25	T2.5 - T25	T3.2 - T25
9 片圓型光圈葉	9 片圓型光圈葉	9 片圓型光圈葉	9 片圓型光圈葉
0.65m / 2'2"	0.85m / 2'10"	1m / 3'4"	0.88m / 2'11"
1:7.9	1:8.5	1:8.3	1:5
FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm	FF ∅43.3 mm
95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"	95 mm / 3.7"
M 86 x 1.0mm	M 86 x 1.0mm	-	M 82 x 0.75mm
104 mm / 4.1"	104 mm / 4.1"	110 mm / 4.3"	104 mm / 4.1"
120.6mm / 4.8"	118.9mm / 4.7"	126.2 mm / 5"	106.9mm / 4.3"
1.6 kg / 3.4 lb	1.4 kg / 3 lb	1.7 kg / 3.8 lb	1.5 kg / 3.2 lb
31°	23.9°	19.5°	15.2°
21.4°	16.5°	13.4°	10.4°
20.7°	15.9°	12.9°	10.0°

請登入以下適馬網頁查閱適馬電影鏡頭的詳細資料。
