| 제품 유형 | PL 마운트 풀프레임(FF) 시네마 렌즈 |
| 브랜드 | 시그마 |
| 모델 | FF 클래식 프라임 라인 |
| 사용 가능한 초점 거리 | 14mm T3.2, 20mm T2.5, 24mm T2.5, 28mm T2.5, 35mm T2.5, 40mm T2.5, 50mm T2.5, 65mm T2.5, 85mm T2.5, 105mm T2.5, 135mm T3.2 |
| 최대 조리개(T-스톱) | 초점 거리에 따라 다름: T2.5 (14mm T3.2 및 135mm T3.2 제외) |
| 조리개 날 수 | 9매(원형) |
| 최소 초점 거리 | 초점 거리에 따라 다름: 0.25m(24mm) ~ 1m(105mm) |
| 이미지 서클 | 풀프레임(FF) ∅43.3mm |
| 마운트 | PL (/i Technology 호환) |
| 전면 직경 | 95mm(105mm 제외: 110mm) |
| 필터 크기 | 초점 거리에 따라 다름: M82x0.75 또는 M86x1.0 (일부 초점 거리는 필터 없음) |
| 최대 직경 | 104mm(105mm 제외: 110mm) |
| 길이(마운트 제외) | 초점 거리에 따라 다름: 87mm(24mm) ~ 126.2mm(105mm) |
| 무게(마운트 베이스 제외) | 초점 거리에 따라 다름: 1.1kg(24mm, 35mm) ~ 1.7kg(105mm) |
| 초점 링 | 팔로우 포커스용 톱니: 128톱니, 모듈 0.8, 회전 180° |
| 조리개 링 | 톱니: 120톱니, 모듈 0.8, 회전 60° |
| 렌즈 베이스 | 분리 가능, 초점 거리에 따라 특정 모델(SF-41, SF-11, SF-31, SF-51); M3x6 나사 2개로 고정 |
| 방진/방적 | 방진 및 방적(방수 아님) |
| 메타데이터 호환성 | Cooke Optics의 /i Technology 호환 |
| 제공 액세서리 | 렌즈 베이스, 고정 나사, BTR 렌치 |
| 관리 | 부드러운 천으로 청소; 충격, 극한 온도, 나방 방지제 피할 것 |
| 일반 정보 | 풀프레임 센서용 고급 시네마 렌즈; CE 인증 |
자주 묻는 질문 - FF Classic Prime Line SIGMA
사용자 질문 FF Classic Prime Line SIGMA
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 렌즈 무료 PDF 형식! 매뉴얼 찾기 FF Classic Prime Line - SIGMA 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. FF Classic Prime Line 브랜드 SIGMA.
사용 설명서 FF Classic Prime Line SIGMA
PL마운트 시네 렌즈는 Cooke 사의 통신 규격 "/i Technology"에 대응합니다. 동일한 프로토콜을 지원하는 시네카메라와 함께 /i Technology 호환 시네 렌즈를 사용하면 화각, 초점거리 및 조리개와 같은 렌즈 메타 데이터를보고 기록 할 수 있습니다.
"/i Technology"의 호환성은 Cooke Optics Ltd.에 의해 테스트 및 승인되었습니다. "/i Technology"에 관한 자세한 내용은, Cooke Optics Ltd.에 문의하십시오.
주의
카메라에 따라 표시하거나 기록 할 수있는 데이터에 일부 제한이있을 수 있습니다.
/i는 허가를 받아 사용하는 Cooke Optics Limited의 등록 상표입니다.
РУССКИЙ
시그마 렌즈를 구입해주셔서 대단히 감사합니다. 본 설명서를 읽으신 후, 렌즈의 기능, 조작 취급상의 주의점을 정확하게 이해하여 사용해 주시킬 바랍니다. 또한 본 설명서는 각 카메라 마운트별 공용설명서로 되어 있으며 렌즈항목마다 사용하시는 해당 카메라의 취급설명서와 함께 참고하시킬 바랍니다.
안전을 위한 주의사항
- 렌즈를 장착한 후 뷰 파인더를 통해 직접 태양빛을 보지 마십시오. 그렇게 할 경우, 눈에 손상을 입거나 시력을 잃을 수 있습니다.
- 렌즈를 통해 태양빛을 보지 마십시오. 그렇지 않으면 시력을 잃을 수 있습니다.
- 렌즈를 통해 태양을 바라보지 마시기 바랍니다. 강한 태양광이 렌즈에 들어오면 빛이 집중되어 화재가 발생할 수 있습니다.
-렌즈의 마운트 부분은 복잡한 구조로 되어 있습니다. 잘못 사용할 경우 손상을 입을 수도 있습니다.
-초 망원 렌즈를 장착할 수 있는 튼튼한 트라이포드를 선택하십시오. 약한 트라이포드를 사용할 경우 렌즈가 추락할 위험이 있습니다.
관리, 취급상의 주의
- 습기는 곱팡이 및 산화의 원인이 됩니다. 장기간 사용하지 않을 경우 건조제와 함께 밀봉가능한 용기에 넣어 보관하여 주십시오. 나프탈렌 등 방충제가 있는 곳에서 함께 보관하지 말아 주십시오.
- 방진방적 구조를 채택하였습니다. 물론 이슬비 수준에서는 사용이 가능하나, 방수 기능과는 약간의 차이가 있습니다. 물가에서 사용하실 경우, 많은 양의 물이 튀지 않도록 주의하여 주십시오. 물에 의해 손상된 경우에는, 내부 메커니즘,렌즈 요소, 그리고 전기 부품의 수리가 불가합니다.

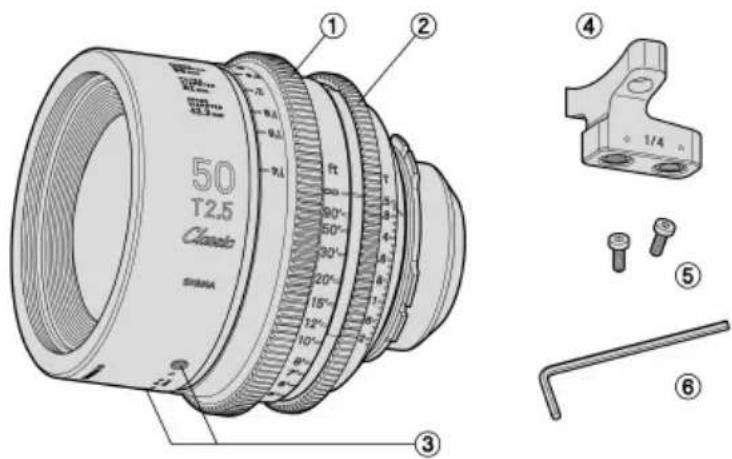

부품명
① 포커스 링 / 포커스 드라이브 기어
② 조리개 링 / 조리개 드라이브 기어
③삼각좌 고정 나사 구멍
④ 삼각좌
⑤삼각좌 고정 나사 (2 개)
⑥ 육각 렌치
⚠ 주의!!
렌즈를 착탈 할 때는 카메라의 전원을 OFF 하십시오. ON 상태에서 탈착하면 렌즈의 전자 회로가 손상 될 수 있습니다.
삼각좌
안정성을 향상시키기 위해, 삼각좌를 탑재하였습니다. 리그(rig)의 렌즈 받침대위에 고정할 수 있습니다.

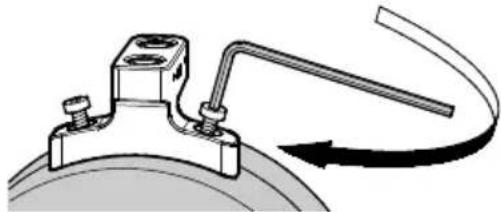

고정 방법
렌즈 경통의 구멍에 두 개의 제공된 나사를 사용하여 삼각좌를 고정할 수 있습니다. 육각 렌치를 사용해 그림과 같이, 두 개의 다른 구멍에 나사를 조여줍니다.
- 아래의 표와 같이, 각 모델에 따른 전용 삼각좌와 나사를 사용하시기 바랍니다. 다른 타입을 사용할 경우, 렌즈 경통을 손상시켜 렌즈성능에 영향을 줄 수 있습니다.
| 14mm T3.2 | 20mm T2.5, 24mm T2.5, 35mm T2.5, 28mm T2.5, 50mm T2.5 | 40mm T2.5, 65mm T2.5, 85mm T2.5, 135mm T3.2 | 105mm T2.5 | |
| 삼각좌 모델 | SF-41 | SF-11 | SF-31 | SF-51 |
| 삼각좌 고정 나사 | M3 x 6  | M3 x 8 |  | |
- 반드시 제공되는 육각 렌치를 사용하시기 바랍니다. 다른 육각 렌치 사용 시, 나사를 충분히 조이기에 적합하지 않을 수 있습니다.
- 촬영하는 동안에는 항상 삼각좌가 리그(rig)에 연결되어 있는지 확인하시기 바랍니다.
스퍼(SPUR) 기어 사양
| 포커스 드라이브 기어 | 조리개 드라이브 기어 | |
| 날 수 | 128 | 120 |
| 모듈 | 0.8 | 0.8 |
| P.C.D | 102.4mm | 96mm |
| 선광도 | 180° | 60° |
- 면적 (P.92 - 95)
제품 사양
| 14mm T3.2 | 20mm T2.5 | 24mm T2.5 | 28mm T2.5 | |
| PL 마운트 | PL 마운트 | PL 마운트 | PL 마운트 | |
| 초점 거리 | 14mm | 20mm | 24mm | 28mm |
| 조리개 (T-값) | T3.2 - T25 | T2.5 - T25 | T2.5 - T25 | T2.5 - T25 |
| 조리개 날 매수 | 9 (원형 조리개) | 9 (원형 조리개) | 9 (원형 조리개) | 9 (원형 조리개) |
| 최단 촬영 거리 *1 | 0.27m / 11" | 0.28m / 11" | 0.25m / 11" | 0.28 m / 1' |
| 최대촬영 배율 | 1:9.8 | 1:7.1 | 1:5.3 | 1:5.4 |
| 이미지 서클 | FF ∅43.3 mm | FF ∅43.3 mm | FF ∅43.3 mm | FF ∅43.3 mm |
| 전면 지름 | 95mm / 3.7" | 95mm / 3.7" | 95mm / 3.7" | 95mm / 3.7" |
| 필터 사이즈 | - | - | M 82 x 0.75mm | M 82 x 0.75 mm |
| 최대 지름 | 104 mm / 4.1" | 104 mm / 4.1" | 104 mm / 4.1" | 104 mm / 4.1" |
| 길이 *2 | 111.5 mm / 4.4" | 110mm / 4.4" | 87mm / 3.5" | 99.7mm / 4" |
| 무게 *3 | 1.4 kg / 3 lb | 1.3 kg / 2.7 lb | 1.1 kg / 2.3 lb | 1.3 kg / 2.8 lb |
| 수평 화각 (FF *4) | 104.3° | 84.0° | 73.7° | 65.5° |
| 수평 화각 (S35*5) | 82.6° | 63.2° | 54.3° | 47.4° |
| 수평 화각 (APS-C *6) | 80.5° | 61.3° | 52.6° | 45.9° |
*1 센서 표면에서 부터의 거리
*2 렌즈 전면에서 마운트 플랜지까지의 거리
*3 삼각좌를 제외한 전면 캡과 후면 캡
| 35mm T2.5 | 40mm T2.5 | 50mm T2.5 | |
| PL 마운트 | PL 마운트 | PL 마운트 | |
| 초점 거리 | 35mm | 40mm | 50mm |
| 조리개 (T-값) | T2.5 - T25 | T2.5 - T25 | T2.5 - T25 |
| 조리개 날 매수 | 9 (원형 조리개) | 9 (원형 조리개) | 9 (원형 조리개) |
| 최단 촬영 거리 *1 | 0.30m / 1' | 0.40 m / 1'4" | 0.40m / 1'4" |
| 최대촬영 배율 | 1:5.2 | 1:6.5 | 1:5.6 |
| 이미지 서클 | FF ∅43.3 mm | FF ∅43.3 mm | FF ∅43.3mm |
| 전면 지름 | 95mm / 3.7" | 95mm / 3.7" | 95mm / 3.7" |
| 필터 사이즈 | M 82 x 0.75 mm | M 82 x 0.75 mm | M 82 x 0.75 mm |
| 최대 지름 | 104 mm / 4.1" | 104 mm / 4.1" | 104 mm / 4.1" |
| 길이 *2 | 87mm / 3.5" | 123 mm / 4.9" | 94mm / 3.8" |
| 무게 *3 | 1.1 kg / 2.3 lb | 1.5 kg / 3.3 lb | 1.2 kg / 2.7 lb |
| 수평 화각 (FF*4) | 54.4° | 48.5° | 39.6° |
| 수평 화각 (S35*5) | 38.7° | 34.2° | 27.6° |
| 수평 화각 (APS-C*6) | 37.4° | 33.0° | 26.7° |
*4 화면 비율 1:1.5, 면적 36 mm × 24 mm / 1.42" × 0.94"
*5 화면 비율 1:1.8, 면적 24.6 mm × 13.8 mm / 0.97" × 0.54"
*6 화면 비율 1:1.5, 면적 23.7 mm × 15.7 mm / 0.93" × 0.62"
| 65mm T2.5 | 85mm T2.5 | 105mm T2.5 | 135mm T3.2 |
| PL 마운트 | PL 마운트 | PL 마운트 | PL 마운트 |
| 65mm | 85mm | 105mm | 135mm |
| T2.5 - T25 | T2.5 - T25 | T2.5 - T25 | T3.2 - T25 |
| 9 (원형 조리개) | 9 (원형 조리개) | 9 (원형 조리개) | 9 (원형 조리개) |
| 0.65m / 2'2" | 0.85m / 2'10" | 1m / 3'4" | 0.88m / 2'11" |
| 1:7.9 | 1:8.5 | 1:8.3 | 1:5 |
| FF ∅43.3mm | FF ∅43.3mm | FF ∅43.3mm | FF ∅43.3mm |
| 95 mm / 3.7" | 95 mm / 3.7" | 95 mm / 3.7" | 95 mm / 3.7" |
| M 86 x 1.0 mm | M 86 x 1.0 mm | - | M 82 x 0.75mm |
| 104 mm / 4.1" | 104mm / 4.1" | 110mm / 4.3" | 104mm / 4.1" |
| 120.6 mm / 4.8" | 118.9 mm / 4.7" | 126.2mm / 5" | 106.9 mm / 4.3" |
| 1.6 kg / 3.4 lb | 1.4 kg / 3 lb | 1.7 kg / 3.8 lb | 1.5 kg / 3.2 lb |
| 31° | 28.6° | 19.5° | 15.2° |
| 21.4° | 18.8° | 13.4° | 10.4° |
| 20.7° | 18.9° | 12.9° | 10.0° |
SIGMA Cine 렌즈에 대한 자세한 내용은 하기 SIGMA 웹사이트에서 확인하실 수 있습니다.
sigma-global.com/en/cine-lenses/resources/
