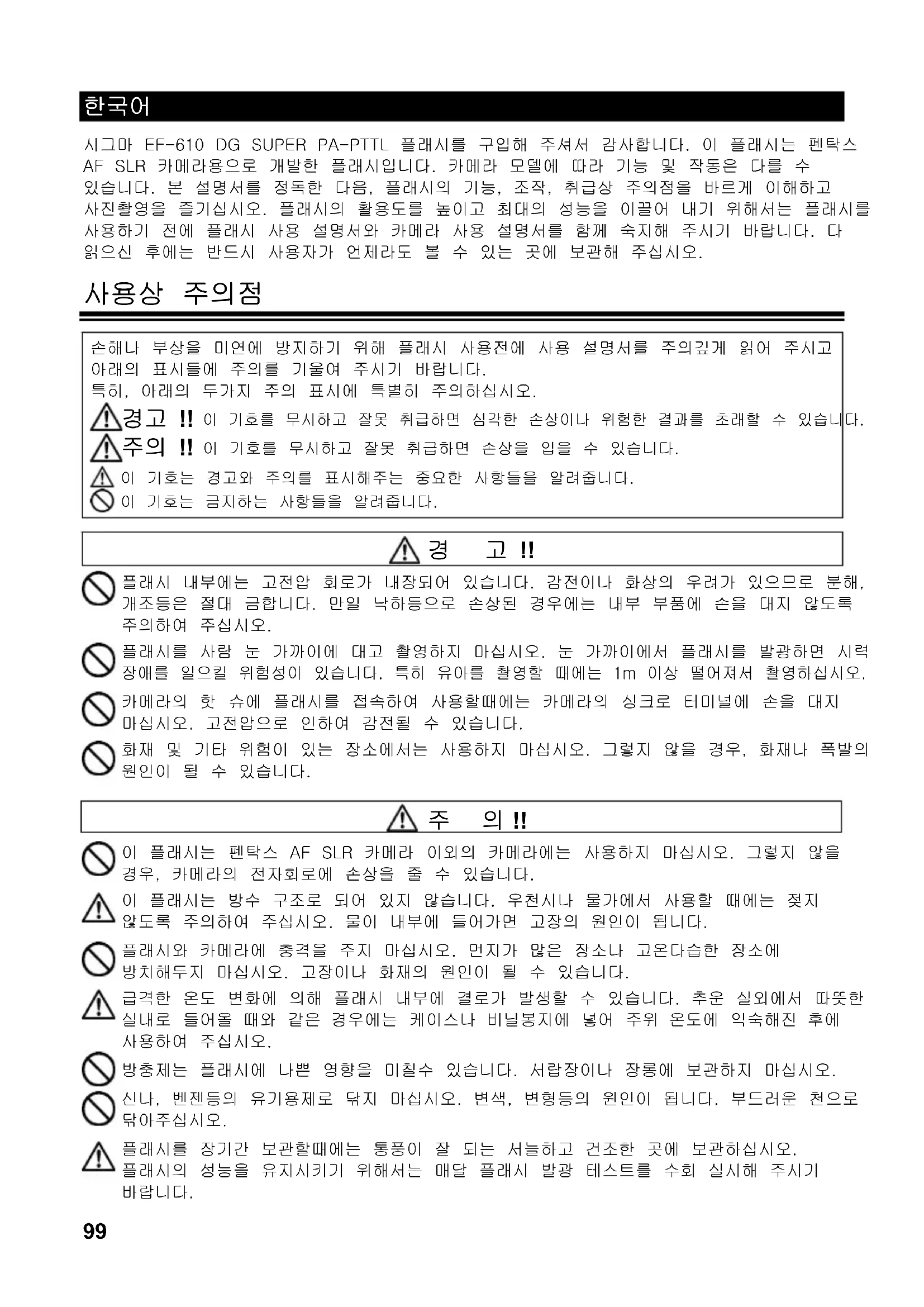

시그마 EF-610 DG SUPER PA-PTTL 플래시를 구입해 주셔서 감사합니다. 이 플래시는 펜탁스 AF SLR 카메라용으로 개발한 플래시입니다. 카메라 모델에 따라 기능 및 작동은 다를 수 있습니다. 본 설명서를 정독한 다음, 플래시의 기능, 조작, 취급상 주의점을 바르게 이해하고 사진촬영을 즐기십시오. 플래시의 활용도를 높이고 최대의 성능을 이끌어 내기 위해서는 플래시를 사용하기 전에 플래시 사용 설명서와 카메라 사용 설명서를 함께 숙지해 주시기 바랍니다. 다 읽으신 후에는 반드시 사용자가 언제라도 볼 수 있는 곳에 보관해 주십시오.

손해나 부상을 미연에 방지하기 위해 플래시 사용전에 사용 설명서를 주의깊게 읽어 주시고 아래의 표시들에 주의를 기울여 주시기 바랍니다. 특히, 아래의 두가지 주의 표시에 특별히 주의하십시오.

이 기호는 경고와 주의를 표시해주는 중요한 사항들을 알려줍니다. 이 기호는 금지하는 사항들을 알려줍니다. 이 기호를 무시하고 잘못 취급하면 심각한 손상이나 위험한 결과를 초래할 수 있습니다. 이 기호를 무시하고 잘못 취급하면 손상을 입을 수 있습니다. 플래시 내부에는 고전압 회로가 내장되어 있습니다. 감전이나 화상의 우려가 있으므로 분해, 개조등은 절대 금합니다. 만일 낙하등으로 손상된 경우에는 내부 부품에 손을 대지 않도록주의하여 주십시오. 플래시를 사람 눈 가까이에 대고 촬영하지 마십시오. 눈 가까이에서 플래시를 발광하면 시력장애를 일으킬 위험성이 있습니다. 특히 유아를 촬영할 때에는 1m 이상 떨어져서 촬영하십시오. 카메라의 핫 슈에 플래시를 접속하여 사용할때에는 카메라의 싱크로 터미널에 손을 대지 마십시오. 고전압으로 인하여 감전될 수 있습니다. 화재 및 기타 위험이 있는 장소에서는 사용하지 마십시오. 그렇지 않을 경우, 화재나 폭발의원인이 될 수 있습니다.

이 플래시는 펜탁스 AF SLR 카메라 이외의 카메라에는 사용하지 마십시오. 그렇지 않을 경우, 카메라의 전자회로에 손상을 줄 수 있습니다. 이 플래시는 방수 구조로 되어 있지 않습니다. 우천시나 물가에서 사용할 때에는 젖지않도록 주의하여 주십시오. 물이 내부에 들어가면 고장의 원인이 됩니다. 플래시와 카메라에 충격을 주지 마십시오. 먼지가 많은 장소나 고온다습한 장소에방치해두지 마십시오. 고장이나 화재의 원인이 될 수 있습니다. 급격한 온도 변화에 의해 플래시 내부에 결로가 발생할 수 있습니다. 추운 실외에서 따뜻한 실내로 들어올 때와 같은 경우에는 케이스나 비닐봉지에 넣어 주위 온도에 익숙해진 후에 사용하여 주십시오. 방충제는 플래시에 나쁜 영향을 미칠수 있습니다. 서랍장이나 장롱에 보관하지 마십시오. 신나, 벤젠등의 유기용제로 닦지 마십시오. 변색, 변형등의 원인이 됩니다. 부드러운 천으로닦아주십시오. 플래시를 장기간 보관할때에는 통풍이 잘 되는 서늘하고 건조한 곳에 보관하십시오. 플래시의 성능을 유지시키기 위해서는 매달 플래시 발광 테스트를 수회 실시해 주시기바랍니다.100

1.플래시 헤드 2.AF 보조광 발광부 3.상하 바운스 각도 4.좌우 바운스 각도 5.상하 바운스 락 및 해제 버튼 6.좌우 회전 락 및 해제 버튼 7.LCD 패널 8.배터리 커버 9.슈 조임 링 10.슈 11.캐치 라이트 패널 12.와이드 패널

13.MODE 버튼 14.<SEL> SELECT 버튼 15.< + > 증가 버튼 16.< - > 감소 버튼

17.ZOOM 버튼 18.TEST 버튼 19.LIGHT 버튼 20.준비 표시등 21.전원 스위치

이 플래시에는 4 개의“ AA” 타입 알카라인 배터리 또는 니켈 카드늄 배터리(ni-Cad), 니켈 수소 배터리(Ni-MH)가 사용됩니다. 망간 배터리도 사용할 수 있지만 알카라인 배터리에 비해 수명이 짧아 권장해 드리지 않습니다. 준비 표시등의 점등까지 30 초이상 걸릴경우 새 배터리로 교체해 주십시오. ◆ 배터리나 배터리 커버의 접점은 항상 깨끗한 상태를 유지해 주십시오. ◆ 니켈 카드늄(Ni-Cad) 배터리를 사용할 경우에는 배터리 접점의 형태가 규격으로 통일되어 있지 않으므로 사용할 수 있는지 확인하고 나서 구입하시기 바랍니다. ◆ 배터리의 폭발, 전지액 누설, 과열등을 방지하기 위해 동일한 브랜드, 동일한 타입의 AA 배터리 4 개를 사용해 주십시오. 배터리 브랜드나 타입을 혼합해 사용하지 마십시오. ◆ 배터리를 분해하거나 불속, 물속에 던지거나, 단락등은 파열의 우려가 있으므로 절대 금합니다. 또한 니켈 카드늄(Ni-Cd) 배터리 이외에는 충전하지 마십시오.

◆ 저온의 상태에서는 배터리 성능이 저하될 수 있습니다. 추운곳에서 촬영을 할때에는 예비 배터리를 준비해 두십시오. ◆ 오랜 여행이나 추운 지역에서 촬영을 할때에는 여분의 배터리를 준비해 두십시오.

1. 전원 스위치가 OFF 로 되어 있는 것을 확인하고,

배터리 커버를 화살표 방향으로 밀어 엽니다.

2. AA 배터리 4 개를 배터리 덮개 안쪽에 있는

표시에 + 및 – 방향에 맞추어 넣습니다.

4. 전원 스위치를 ON 으로 하면 몇초후에 준비

표시등이 켜져 플래시를 발광시킬 준비가 되었음을 표시해 줍니다.

5. “ TEST 버튼” 을 누르고 발광하는지 확인합니다.

배터리 소모를 줄이기 위해 플래시가 약 90 초동안 작동하지 않으면 자동으로 전원이 꺼집니다. 플래시를 다시 작동하려면 TEST 버튼을 누르거나 카메라 셔터를 살짝 누르십시오. “ 오토 파워 오프” 기능은 무선 TTL 플래시 모드, 일반 슬레이브 플래시, 지정 슬레이브 플래시 모드에서는 작동하지 않습니다.

배터리 전원이 불충분하거나 전기신호에 이상이 생긴 경우, LCD 패널의 “ 플래시 조사각” 이 깜박거릴 것입니다. 이러한 경우 전원 스위치를 껐다가 다시 켜주십시오. 그래도 표시가 계속 나오면 배터리 전원을 체크해 주십시오.

상하 바운스 락 및 해제 버튼을 누르면서 플래시 헤드를 원하는 위치로 조정하십시오. ◆ 플래시 전원을 켜면 LCD 패널에 마크가 나타나며 만일 마크가 깜박일 경우는 플래시 헤드가 올바르게 조정되지 않은 것을 의미 합니다.101

전원 스위치가 OFF 로 되어 있는지 확인한 후 슈 베이스를 카메라 핫 슈에 넣고 슈 락킹 링을 돌려

◆ 플래시를 장착하거나 분리할 때는 카메라의 핫 슈 부분과 플래시의 슈 부분에 손상을 입지 않도록 플래시의 아래부분을 잡아주시기 바랍니다. ◆ 카메라의 내장 플래시가 올려져 있을때는 플래시를 장착하기전에 내려주십시오. ◆ 플래시를 탈착하기 위해서는 슈 락킹 링이 멈출때까지 ◄ LOCK 마크 반대쪽으로 돌리십시오.

ZOOM 버튼을 누르면 표시가 나오고, ZOOM 버튼을 누를때마다 LCD 패널에 변경된 조사각이

다음과 같이 나타납니다. 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm → (Auto) DA, DFA, FA, FAJ, F 타입 렌즈나 SIGMA AF 렌즈를 사용할 경우, 렌즈의 초점 거리에 따라 플래시 줌 헤드는 자동으로 설정됩니다. ◆ 디지털 SLR 카메라를 사용할 경우, 35mm 필름 카메라와 디지털 SLR 카메라의 화각 차이는 자동으로 전환됩니다. ◆ 전원을 켜면 플래시는 마지막에 설정된 줌 헤드 포지션을 설정할 것입니다. ◆ 플래시 헤드 설정보다 광각 렌즈를 사용하면 사진의 모서리가 노출 부족으로 나올 수 있습니다 ◆ 플래시 헤드 설정에 따라 플래시 가이드 넘버가 변경될 것입니다.

플래시에는 17mm 의 초 광각 조사 각을 제공하는 내장 와이드 패널이 장착되었습니다. 와이드 패널과 캐치 라이트 패널을 꺼내 플래시 발광 부를 덮어 줍니다. (패널들을 부드럽게 꺼낼 수 있도록 주의합니다.) 그 다음 캐치 라이트 패널을 원래 위치로 넣습니다. 플래시의 조사 각은 17mm 에 자동으로 설정될 것입니다. ◆ 실수로 와이드 패널이 떨어지면 ZOOM 버튼이 작동하지 않습니다. 이 경우 구입처나 서비스 센터에 문의하시기 바랍니다. LCD 패널 조명

LIGHT 버튼을 누르면 LCD 패널에 8 초간 조명이 켜집니다. LIGHT 버튼을 한번 더 누르면

MZ / Z 시리즈 조합을 사용할 때, 그리고 *ist 필름 SLR 카메라나 펜탁스 디지털 SLR 카메라와 A 시리즈 이후에 생산된 렌즈 조합을 사용할 때, 플래시의 LCD 패널은 플래시의 거리 범위를 나타내게 될 것입니다. 이러한 카메라들을 초기에 생산된 렌즈들과 사용할 경우에는 유효 촬영거리 범위가 LCD 패널에 나타나지 않을 것입니다.102 TTL 오토 플래시 TTL AUTO 모드에서는 피사체가 적정 노출이 되도록 플래시의 발광량을 카메라가 제어합니다.

1. 카메라의 노출 모드를 P (PICT) 모드로 설정합니다.

2. 플래시의 전원 스위치를 켜면 LCD 패널에 TTL 마크가 나타날

것이고 플래시가 충전되기 시작합니다. (TTL 마크가 나타나지 않을 경우, MODE 버튼을 여러 번 눌러 TTL 모드를 선택합니다.).

5. 플래시가 완전히 충전된 후 셔터 버튼을 누릅니다.

플래시가 완전히 충전되었을 때 준비 표시등이 뷰 파인더에 나타나게 되고 플래시에도 표시됩니다.

◆ 플래시를 P-TTL 호환 카메라와 함께 사용할 경우, TTL 은 P-TTL

시스템에 의해 제어됩니다. 플래시가 TTL 로 설정된 경우, “ P" 표시가 LCD 패널에 나타나게 됩니다. ◆ 카메라에 적정 노출이 이루어진 경우, LCD 창에 TTL 아이콘이 5 초간 나타날 것입니다. 이 표시가 나타나지 않을 경우, 플래시 조명이 특정한 촬영 상황에서 적합하지 않은 것입니다. 이러한 경우 좀더 가까운 거리에서 촬영을 다시 해주시기 바랍니다. (디지털 SLR 카메라의 경우, “ 플래시 노출 레벨” 은 카메라의 뷰 파인더 창이나 플래시 LCD 창의 깜박임 표시에서는 확인할 수 없습니다. 플래시 노출 레벨은 촬영된 이미지를 가지고 확인해 주시기 바랍니다.) ◆ AF 보조광은 어두운곳에 있는 피사체에 초점을 맞춤으로서 자동으로 켜집니다. AF 보조광의 유효 범위는 약 0.7 미터에서 9 미터까지 입니다. ◆ 플래시가 완전히 충전되었을 때, 플래시 마크가 뷰 파인더에 나타날 것입니다. 플래시가 완전히 충전되기 전에 셔터를 누르게되면 플래시는 발광되지 않고 카메라는 슬로우 셔터 스피드로 플래시 없이 촬영이 됩니다. 다른 카메라 모드에서 플래시 사용 셔터 스피드 우선 모드 원하시는 셔터 스피드를 설정하면, 카메라는 적정 조리개 값을 선택해 줍니다. 카메라의 동조 속도보다 빠른 셔터 스피드는 선택하실 수 없습니다.

A 모드에서는 원하시는 조리개 값을 선택하면 적정 셔터 스피드 값이 설정됩니다.

셔터 스피드와 조리개 값을 원하시는대로 설정할 수 있습니다. 가장 빠른 동조 스피드에서 bulb 까지 셔텨 스피드를 설정할 수 있습니다.

플래시 회로의 과열을 방지하기 위해 아래의 표에 나타나는 연속 플래시 촬영 후 최소 10 분이상 쉬어 주시기 바랍니다. 모 드 플래시 촬영 횟수 TTL, M(1/1,1/2) 20 회 연속 플래시 촬영 M(1/4, 1/8) 25 회 연속 플래시 촬영 M(1/16-1/32) 40 회 연속 플래시 촬영 Multi 10 사이클

매뉴얼 플래시는 TTL 모드에서 노출을 맞추기 어려울 때 피사체를 정확히 촬영하기 위해 사용합니다. 매뉴얼 플래시 모드에서 플래시 발광량을 1/1 (풀 발광)에서 1/64 까지 원 스탭씩 증가시킬 수 있습니다.103

1. 카메라 노출 모드를 M 으로 설정합니다.

2. 플래시의 MODE 버튼을 눌러 M 을 선택합니다.

3. SEL 버튼을 누르면 가이드 넘버 수치가 깜박입니다.

4. ＋ 또는 － 버튼을 눌러 원하는 발광량을 설정합니다.

SEL 버튼을 누르면 가이드 넘버 수치가 깜박입니다.

5. ＋ 또는 － 버튼을 눌러 원하는 발광량을 설정합니다.

SEL 버튼을 다시 누르면 깜박이며 표시되는 발광량이 계속 표시됩니다.

6. 셔터 버튼을 눌러 포커스를 맞추고, 렌즈의 포커스링에서 피사체와의 거리를 확인합니다. 그

다음 플래시 LCD 패널에 표시되는 거리가 거의 일치하도록 F-stop 이나 플래시 발광량을

7. 플래시의 준비 표시등이 켜지면, 촬영하실 수 있습니다.

◆ 다음의 공식으로 정확한 노출을 계산할 수 있습니다: 가이드 넘버 “ GN” / 플래시에서 피사체까지의 거리 = F-stop 플래시는 위의 공식에 따라 적정한 피사체 거리를 자동으로 계산하고 표시해줍니다. (마지막 페이지의 표 1 참조)

슬로우 싱크로에서 움직이는 피사체를 촬영하면 보통은 피사체의 궤적이 움직이는 피사체의 전방에 찍힙니다. 이것은 셔터막이 모두 닫혔을 때에 플래시가 발광하기 때문에 플래시 발광후부터 셔터막이 닫힐 때까지의 궤적이 찍히기 때문입니다.(선막 싱크로) 후막 싱크로 모드를 사용하면 셔터막이 모두 열린 후, 닫힐 때 플래시가 발광하기 때문에 셔터막이 모두 열렸을때부터 플래시 발광까지의 궤적이 움직이는 피사체의 후방에 찍혀 자연스러운 움직임이 표현됩니다.

2. 플래시 모드를 선택합니다. (TTL 모드)

– 버튼을 누르면 LCD 창에 표시가 나타날

4. 포커스를 조정하고 준비 표시등이 켜지면 촬영을 합니다.

표시가 나타나지 않을때는 선막동조로 작동됩니다. ◆ 후막 동조를 캔슬하기 위해서는 LCD 창의 표시를 끕니다. 고속 동조 플래시(FP) (P-TTL 호환 카메라에만 적용

일반 플래시를 가지고 촬영을 할 때는 플래시의 셔터막이 완전히 개방되었을 때 발광되어야 하기 때문에 셔터 스피드는 카메라의 동조 속도보다 빠르게 사용할 수 없습니다. FP 플래시는 셔터막이 작동되고 있는 동안 플래시는 지속적으로 발광됩니다. 이와 같이 동조 속도보다 빠른 셔터 스피드를 사용할 수 있습니다.

1. 카메라 모드를 설정합니다. (노출 모드는 각각의 카메라

모델에 따라 바뀝니다.) 사용하고 계신 카메라 사용설명서를 확인해 주시기 바랍니다.

2. MODE 버튼을 이용해 플래시 모드를 선택합니다. (P-TTL,

– 버튼을 눌러 LCD 창에 표시가 나타나도록 합니다.

5. 플래시의 준비 표시등이 켜지면 플래시를 사용할 수 있습니다.104

◆ 카메라의 동조 속도가 카메라의 셔터 스피드보다 느린 경우, 플래시에도 연결이 됩니다. ◆ 셔터 스피드에 따라 가이드 넘버가 바뀔것입니다. (마지막 페이지에 있는 표 2 를 참조하시기

◆ FP 플래시 모드를 취소하고 싶으면 LCD 창에 표시를 나타내는 과정을 참조하시기

모델링 플래시를 사용할 경우에는, 촬영전에 조명과 섀도우 효과를 체크할 수 있습니다.

1. MODE 버튼으로 모드를 선택합니다.

버튼을 여러 차례 눌러 LCD 창에 아이콘이 나타나도록 합니다.

3. 플래시가 충전된 것을 확인한 후 TEST 버튼을 눌러 발광시킵니다.

플래시 촬영시 일반 노출 보정과 함께 플래시 노출 보정을 사용할 수 있습니다. 플래시 노출 보정은 1/2 stops 씩 ±3-stop 에서 설정할 수 있습니다.

1. MODE 버튼을 눌러 모드를 설정합니다. (P-TTL, HIGH SPEED SYNC FLASH, CONTRAST-

CONTROL-SYNC FLASH, WIRELESS FLASH 를 사용할 수 있습니다.).

4. SEL 버튼을 누르면 깜박임 표시가 멈출것입니다.

6. 피사체가 촬영범위에 있는지 EF 610 DG SUPER PA-PTTL

7. 준비 표시등이 켜지면 촬영을 하실 수 있습니다.

◆ 노출 보정을 취소하기 위해서는 상기 2 번부터 시작해 LCD 창에 + 0 이 되게 합니다. ◆ 무선동조로 사진을 촬영할때는, 마스터 측이나 슬레이브 측에서 각각 설정이 가능합니다. ◆ 두개 이상의 플래시가 동시에 보정된다면 카메라의 노출 보정을 이용하시기 바랍니다. 콘트라스트 컨트롤 동조 플래시

EF-610 DG SUPER PA-PTTL 플래시를 카메라의 내장 플래시와 함께 조합해 사용할 경우, 트윈

◆ 핫슈가 카메라 그립에 위치한 경우, EF-610 DG SUPER PA-PTTL 을 직접 카메라에 장착할 수

있습니다. MZ 시리즈, *ist 필름 SLR 카메라 또는 펜탁스 디지털 SLR 카메라의 경우에는, 핫슈가 카메라의 펜타 프리즘에 있기 때문에 카메라의 내장 플래시는 외장 플래시와 함께 사용할 수 없습니다. 그러나 “ 콘트라스트 컨트롤 동조 플래시” 는 다음의 펜탁스 액세서리들과 같이 사용할 수 있습니다. (핫슈 어댑터 FG, 연장 코드 F5P, Off-Camera 슈 어댑터 F)

2. PA-PTTL 에서 P-TTL 모드로 설정합니다.

4. 포커스를 확인합니다. 셔터를 누르기 전에 EF-610 DG SUPER

PA-PTTL 에 플래시 준비 표시등이 켜져있는지 확인해서 카메라의 내장 플래시가 충전 되었는지를 확인합니다. ◆ 이 과정에서 플래시 출력을 1:2 비율로 할 수 있습니다. (카메라의 내장 플래시 : EF-610 DG SUPER).105

셔터가 열려 있는 동안 플래시가 연속하여 발광합니다. 이렇게 함으로써 피사체의 연속 이미지가 하나의 프레임에 노출됩니다. 이 모드에는 어두운 배경에 밝은 피사체가 효과적입니다. 발광 주파수를 1Hz 에서 100Hz 사이에서 설정할 수 있습니다. 최대 90 번의 연속 발광이 가능합니다. 최대 촬영수는 플래시 가이드 넘버와 발광 주파수 설정에 따라 달라집니다. (마지막 페이지의 표 3 을 참조).

1. 카메라의 노출 모드를 M 모드에 설정하고 F 넘버를 설정합니다.

2. 멀티 플래시 모드가 나타날때까지 MODE 버튼을 누르십시오.

3. 플래시 발광 주파수가 깜박일때까지 SEL 버튼을 누르십시오.

버튼을 눌러 원하는 플래시 주파수 수치를

SEL 버튼을 다시 누르면 발광량이 깜박일 것입니다.

6. ＋ 또는 － 버튼을 눌러 원하는 발광량을 설정합니다.

7. SEL 버튼을 다시 누르면 발광 횟수가 깜박일 것입니다.

8. ＋ 또는 － 버튼을 눌러 원하는 발광 횟수를 설정합니다.

9. SEL 버튼을 다시 누르면 깜박임이 멈출 것입니다.

10. 플래시의 준비 표시등이 들어오면 촬영하실수 있습니다.

알림: 셔터 스피드를 다음보다 길게 설정해 주십시오; 원하는 발광 횟수 ÷ 발광 주파수

실내에서 촬영할 때에는 강한 그림자가 피사체 뒤쪽에 나타날 수 있습니다. 빛을 천정이나 벽면에 반사시키기 위해 플래시를 위쪽으로 향하거나 옆쪽으로 향하게 하면 조명은 좀 더 소프트하게 비춰질 것입니다. 락 버튼을 누르고 플래시 헤드를 바운스 앵글로 조절해 보십시오. 상: 0°, 60°, 75°, 90° 하: 0°,7° 우: 0°, 60°, 75°, 90° 좌: 0°, 60°, 75°,90°, 120°, 150°, 180° 바운스 플래시 모드가 작동되면 LCD 패널에 바운스

바운스되는 반사면의 색이 사진 전체에 나타나므로 가능한 한 흰색면을 선택하시기 바랍니다. 반사면에 따라 피사체의 거리 및 다른 요소들, TTL AUTO 에 대한 유효거리는 변경될 수 있습니다. 촬영 후 정확한 노출 확인을 (LCD 패널의 TTL 마크) 체크하시기 바랍니다.

근접 촬영을 위해 바운스 플래시를 아래로 7° 기울일 수 있습니다. 피사체와의 거리가 0.5m 에서 2m 이내에서 유효합니다. 플래시 헤드가 7° 기울어지면 표시가 깜박일 것입니다.

플래시에는 바운스 플래시 모드가 작동 중일 때 피사체의 눈에 캐치 라이트를 만들어 주는 내장 캐치 라이트 패널이 장착되었습니다. 와이드 패널과 캐치 라이트 패널을 꺼낸 후 와이드 패널을 원래 위치로 넣습니다. (패널들을 부드럽게 꺼낼 수 있도록 주의합니다.) ◆ 캐치 라이트를 효과적으로 만들기 위해서는, 플래시 헤드를 90 도로 세운 후 가까운 거리에서 촬영하십시오.106

(P-TTL 호환 카메라에만 적용) 무선 플래시 모드로 촬영을 하면 카메라 바디나 플래시에 연결하는 연장선 없이 섀도우에 의해 좀더 3 차원적인 사진을 연출할 수 있으며 또는 플래시 위치에 따라 섀도우에 의한 좀더

자연스러운 이미지 촬영이 가능합니다. EF-610 DG SUPER PA-PTTL 의 경우에는, 카메라 바디와

플래시의 정보 교환은 플래시 조명에 의해 이루어집니다. “ 무선 플래시” 모드에서 카메라는 자동으로 올바른 노출값을 계산해 냅니다. ◆ 플래시를 카메라에서 분리했을때는 미니 스탠드를 사용하는 것이 도움이 됩니다. 미니 스탠드는 플래시를 트라이포드에 장착할 수 있도록 나사산이 있습니다. ◆ 플래시를 촬영되는 장소에 놓지 않도록 확인하시기 바랍니다. ◆ 피사체로부터 플래시는 약 0.5m-5m 범위에 놓고 카메라는 약 1m-5m 범위에 놓습니다. ◆ 다른 사람들이 여러분 주변 가까이에서 무선동조로 촬영을 할 경우에는 다른 사람이 촬영하는 플래시에 의해 영향을 받을수도 있습니다. 이러한 상황에서는 플래시 채널을 다른 사람이 사용하는 채널과 다르게 설정해 주시기 바랍니다. 상기 설정 방법을 참조하시기 바랍니다. 송신기로 내장 플래시 신호 사용 (*ist Ds/Ds2/DL/DL2, K100D, K100D Super, K110D 제외)

1. MODE 버튼을 눌러 ⁄ TTL ⁄ ⁄

2. SEL 버튼을 누르면 채널 정보가 깜박거릴 것입니다.

4. 디스플레이의 깜박임이 멈출때까지 SEL 버튼을 여러 차례

5. 플래시를 카메라에 장착하고 카메라 전원 스위치를 켠후 셔터 버튼을 반만 누르면 플래시의

채널 정보가 카메라에 전달될 것입니다.

6. 카메라에서 플래시를 분리한 후 원하시는 위치에 플래시를 놓습니다.

7. 카메라의 내장 플래시를 올리고 완전히 충전되었는지 확인합니다.

◆ 무선 플래시 모드에서 플래시가 완전히 충전되었는지 표시해 주기 위해 AF 보조광이 깜박일

8. 촬영을 위해 카메라의 포커스를 조정하시기 바랍니다.

◆ 노출 보정을 이용할 수 있습니다. 자세한 사항은 노출 보정란을 참조하시기 바랍니다. ◆ 카메라의 커스텀 기능 설정으로 메인 플래시로 내장 플래시를 취소시킬 수 있습니다. 자세한 내용은 카메라 사용 설명서를 참조하시기 바랍니다. ◆ 고속동조로 촬영이 가능합니다. 상기에 설명된 것처럼 카메라의 플래시 모드를 고속동조(W HS)로 설정하고 카메라 사용 설명서를 참조하시기 바랍니다. ◆ 또한 플래시는 1/1 ～ 1/64 단위로 방전시킬 수도 있습니다. P-TTL 플래시는 설정값을 최대로 하여 작동시킬 수 있습니다.

1. SEL 버튼을 여러 번 눌러 플래시의 출력값을 표시가 나타나게

– 버튼을 눌러 출력값을 설정합니다.

3. SEL 버튼을 여러 번 눌러 깜박거리는 것을 멈추게 합니다.

카메라에 장착된 플래시의 신호를 이용해 전송기로서 사용

카메라에 장착한 EF-610 DG SUPER PA-PTLL 플래시의 신호를 카메레에서 떨어져 있는 다른

EF-610 DG SUPER PA-PTLL 에 신호를 보내기 위한 전송기로 사용이 가능합니다.

◆ 이것은 2 개 이상의 EF-610 DG SUPER PA-PTTL 플래시가 있어야만 가능합니다.107

◆ 이 설명서에서는 카메라에 장착된 플래시를 “ 컨트롤러” 라고 부르며 떨어져 있는 플래시는 “ 오프 카메라 플래시” 라고 부릅니다. 오프 카메라 플래시만 발광되어질 때

⁄ TTL ⁄ ⁄ 마크를 선택합니다.

3. SEL 버튼을 여러 번 눌러 디스플레이 창에 표시가 깜박이게

– 버튼을 눌러 원하시는 채널을 설정 합니다.

5. 깜박거리는 디스플레이가 멈출때까지 SEL 버튼을 여러 번 누릅니다.

6. MODE 버튼을 눌러 ⁄ TTL ⁄ ⁄

7. SEL 버튼을 눌러 디스플레이 창에 깜박거리게 합니다.

– 버튼을 눌러 컨트롤러의 설정과 같은 채널을

9. SEL 버튼을 깜박거리는 것이 멈출때까지 누릅니다.

10. 원하시는 위치에 오프 카메라 플래시를 놓습니다.

11. 양쪽의 플래시가 완저히 충전되었는지 확인하시기 바랍니다.

◆ 준비 표시등이 켜질 것이고 플래시의 촬영 준비가 된 것을 알리기 위해 AF 보조광이 깜박거릴

12. 피사체에 초점을 조정하고 촬영하십시오.

◆ 고속동조로도 사진을 촬영하실 수 있습니다. 상기에 언급된대로 설정을 한후 컨트롤러의 플래시를 고속동조로 설정합니다. 자세한 내용은 고속동조란을 참조하시기 바랍니다. 컨트롤러와 오프 카메라 플래시 모두를 발광시킬 때

3. SEL 버튼을 눌러 디스플레이 창에 채널이 깜박거리게 합니다.

버튼을 눌러 원하시는 채널을 설정합니다.

5. SEL 버튼을 눌러 깜박거리는 것을 멈추게 합니다.

6. MODE 버튼을 눌러 ⁄ TTL ⁄ ⁄

7. SEL 버튼을 눌러 디스플레이 창에 채널이 깜박거리게 합니다.

– 버튼을 눌러 컨트롤러에 동일한 채널을 설정합니다.

9. SEL 버튼을 깜박거리는 것이 멈출때까지 여러 번 누릅니다.

10. 원하시는 위치에 오프 카메라 플래시를 놓습니다.

11. 양쪽의 플래시가 완저히 충전되었는지 확인하시기 바랍니다.

◆ 준비 표시등이 켜질 것이고 플래시의 촬영 준비가 된 것을 알리기 위해 AF 보조광이 깜박거릴

12. 피사체에 초점을 조정하고 촬영하십시오.108

EF-610 DG SUPER PA-PTTL 을 카메라 바디에 장착하지 않더라도 카메라의 내장 플래시나 다른

플래시를 사용해 플래시를 발광시킬 수 있습니다.

1. 플래시를 카메라 핫 슈에 장착합니다.

2. 카메라의 노출 모드를 원하시는 모드로 설정합니다. Av 나 M 모드를 선택하면 조리개 값도

3. 플래시를 켭니다. 셔터를 반만 누릅니다.

◆ 이제 조리개 값과 필름 스피드는 플래시에 자동으로

4. 카메라에서 플래시를 분리합니다.

6. SEL 버튼을 여러차례 눌러 플래시 출력값이 깜박거리게 합니다.

버튼을 눌러 플래시 출력값을 설정합니다. ◆ 슬레이브 플래시에서 피사체까지 실제 거리를 가지고 LCD 창의 거리계를 설정해 적정 플래시 출력값을 결정합니다. 실제 거리가 촬영거리 밖에 있으면 조리개 값이나 필름 스피드 값을

◆ 필요한 경우 플래시의 필름 스피드나 조리개 값을 매뉴얼로 설정할 수 있습니다. a. 필름 스피드는 MODE 버튼을 눌러 ISO 를 설정하고 SEL 버튼을 눌러 깜박거리게 합니다.

버튼이나 – 버튼을 눌러 원하시는 필름 스피드 값을 설정하고 SEL 버튼을 누릅니다. b. 조리개 값은 플래시가 슬레이브 모드로 설정되었을 때 SEL 버튼을 눌러 조리개 값이

버튼을 눌러 원하시는 조리개 값을 설정하고 SEL 버튼을

8. SEL 버튼을 디스플레이 창에 깜박거리는 것이 멈출때까지 여러 차례 누릅니다.

9. 슬레이브 플래시를 원하시는 위치에 놓습니다. 슬레이브 플래시를 촬영 범위안에 놓지

10. 모든 플래시가 완전히 충전된 것을 확인한 후 촬영을 위해 셔터를 누릅니다.

◆ EF-610 DG SUPER PA-PTTL 이 완전히 충전되면 AF 보조광이 깜박거립니다.

◆ 슬레이브 모드로 설정된 상태로 EF-610 DG SUPER PA-PTTL 이 카메라 바디에 장착되면

플래시는 발광되지 않습니다. ◆ P-TTL 모드에서 pre-flash 는 오작동의 원인이 될수 있기 때문에 MZ-S, MZ-L, *ist 또는 디지털 SLR 카메라의 플래시에서는 사용할 수 없습니다. 더욱이 펜탁스 브랜드의 플래시를 사용할 때는 매뉴얼 플래시 모드에서 사용하시기 바랍니다. 전용 슬레이브 플래시

2 개 이상의 EF-610 DG SUPER PA-PTTL 플래시를 사용하면, 채널을 설정해 발광되는 플래시를

정할수 있습니다. 이 모드에서 한 개의 플래시는 슬레이브 플래시 컨트롤러로 작동하고 나머지 플래시들은 슬레이브 플래시로 작동됩니다. 슬레이브 플래시 설정

1. 슬레이브 플래시를 카메라 바디에 장착합니다.

2. 카메라의 노출 모드를 Tv 또는 M

◆ 셔터 스피드를 1/30 이하로 설정합니다. (슬레이브 플래시 (마스터 플래시) 다른 플래시들이 발광되기 전에 신호를 보냅니다. 이처럼, 셔터 스피드를 1/30 초 보다 빠르게 사용하면 발광되는 플래시는 동조되지 않을 것입니다. )109

3. 플래시의 스위치를 켜고 카메라의 셔터를 반만 누릅니다.

(조리개 값과 필름 스피드는 자동으로 플래시에 전송됩니다. )

4. 카메라에서 슬레이브 플래시를 분리합니다.

6. SEL 버튼을 눌러 채널이 깜박거리게 합니다.

7. + 또는 – 버튼을 눌러 채널 번호를 설정합니다. (C1 또는 C2)

8. SEL 버튼을 눌러 플래시의 출력값이 ( ) 깜박거리게 합니다.

9. + 또는 – 버튼을 눌러 플래시 출력값을 설정합니다.

◆ 슬레이브 플래시에서 피사체까지 실제 거리를 가지고 LCD 창의 거리계를 설정해 적정 플래시 출력값을 결정합니다. 실제 거리가 촬영거리 밖에 있으면 조리개 값을 변경해야 합니다.

10. SEL 버튼을 깜박거리는 것이 멈출때까지 여러 차례 누릅니다.

11. 슬레이브 플래시를 원하시는 위치에 놓습니다. 슬레이브 플래시를 촬영범위 안에 놓지

12. 슬레이브 컨트롤러 플래시를 카메라 바디에 장착합니다.

14. SEL 버튼을 눌러 채널이 깜박거리게 합니다.

버튼을 눌러 발광되는 플래시에 설정된 번호와 동일한 채널 번호를 설정합니다.

16. SEL 버튼을 눌러 플래시 출력값이 (

17. SEL 버튼을 눌러 깜박거리는 것을 멈추게 합니다. ( 표시가 사라지고 채널 표시가 사라질

18. 플래시가 완전히 충전된 것을 확인한 후 촬영을위해 셔터를 반만 누릅니다.

◆ EF-610 DG SUPER PA-PTTL 이 완전히 충전되었을 때 AF 보조광이 깜박거릴 것입니다. ◆ 모드에서 슬레이브 컨트롤을 사용할 때 슬레이브 플래시의 조리개는 변경할 수 있습니다. ◆ 슬레이브 컨틀롤러 기능은 슬레이브 플래시를 컨트롤 할때만 사용됩니다.

형 식 : 클립 온(Clip-on)식 직렬 제어 TTL 오토 줌 전자 플래시 가이드 넘버 : 61 (ISO 100/m, 105mm 헤드 포지션)

4 개의 AA 타입 알카라인 배터리 또는, : 4 개의 AA 타입 나켈 카드뮴(Ni-Cd) 배터리 또는, : 4 개의 AA 타입 니켈 수소전지(Ni-MH Nickel-Metal Hydride) 충전 시간 : 약 7 초 (알카라인 배터리) : 약 5 초 (니켈 카드뮴(Ni-Cd), 니켈 수소전지(Ni-MH Nickel-Metal Hydride)) 발광 횟수 : 약 120 회 (알카라인 배터리) : 약 160 회 (니켈 카드뮴(Ni-Cd), 니켈 수소전지(Ni-MH Nickel-Metal Hydride)) 섬광 시간 : 약 1 / 700 초 (풀 파워 발광시) 조사 각도 : 24mm ～ 105mm 모터 파워 컨트롤 (와이드 패널 사용시 17mm)
