GEBRUIKSAANWIJZING EF610 DG ST Super (Pentax) SIGMA

◆ Når Slaveflashenhederne er fuldt opladede vil AF-hjælpelyset blinke. ◆ Du kan ikke indstille blændeværdien ved hjælp af SEL-knappen hvis du vælger markeringen ved indstilling af lysstyrken. Flashen vil blive indstillet til Slave-kontrolfunktion. ◆ Kontrol-enheden fungerer kun som styreenhed for Slave-flashenhederne. SPECIFIKATIONER TYPE: Kompakt seriekontrolleret TTL flash med auto-zoom. LEDETAL: 61 (ISO 100/m ved 105mm zoom-indstilling) STRØMFORSYNING: Fire type AA alkaline batterier eller, Fire type AA Ni-Cd batterier eller, Fire type AA Ni-MH batterier GENOPLADNINGSTID: Ca. 7 sekunder med Alkaline batterier Ca. 5 sekunder med Ni-Cd eller Ni-MH batterier ANTAL FLASHGLIMT: Ca. 120 flashglimt med Alkaline batterier Ca. 160 flashglimt med Ni-Cd eller Ni-MH batterier FLASHGLIMTETS VARIGHED: Ca. 1/700 sek. ved fuld styrke. UDLYSNINGSVINKEL: Dækker synsvinkelen for 24mm~105mm automatisk zoom Dækker synsvinkelen for 17mm med indbygget vidvinkelforsats AUTOMATISK SLUK: Mulig VÆGT: 330 g MÅL: 77X139X117mm78 NEDERLANDS Hartelijk dank voor de aankoop van de Sigma EF-610 DG Super PA-PTTL electronenflitser. Dit product is speciaal ontworpen voor de PENTAX AF camera’s. Afhankelijk van het gebruikte cameramodel kunnen de diverse functies afwijken. Wij adviseren u deze gebruiksaanwijzing aandachtig te lezen. De talloze aantrekkelijke extra’s van deze flitser vormen een welkome uitbreiding van uw fotografische mogelijkheden. Om uw flitser op de juiste wijze in te stellen en optimaal gebruik te maken van de mogelijkheden, raden wij u aan deze gebruiksaanwijzing aandachtig door te lezen en tevens de gebruiksaanwijzing van uw camera naast deze instructies te gebruiken. VOORZORGSMAATREGELEN Ter voorkoming van ongelukken en beschadiging, raden wij u aan deze gebruiksaanwijzing aandachtig te lezen en te letten op de speciale waarschuwingssymbolen. Let u vooral op de twee onderstaande waarschuwingssymbolen:

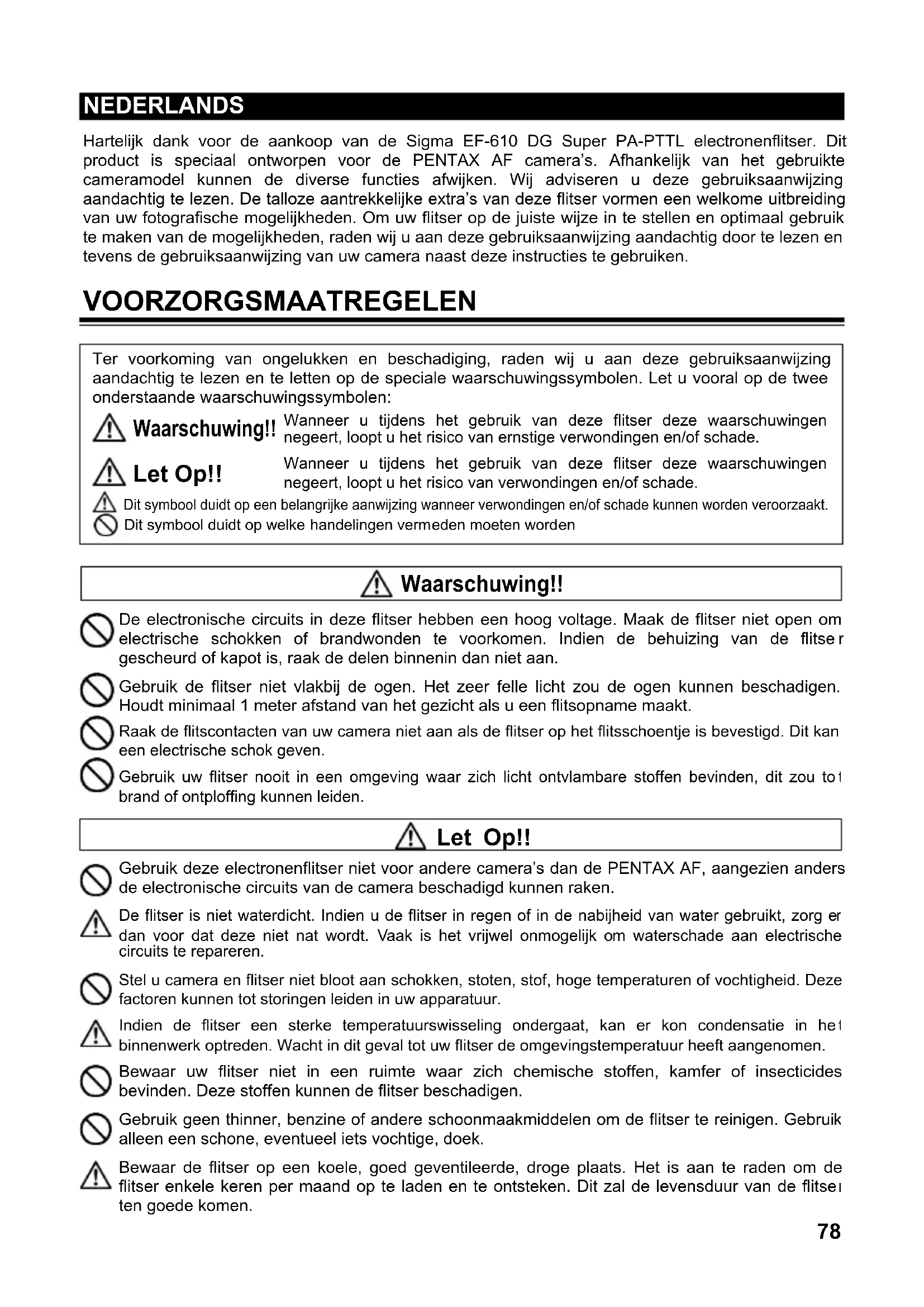

Dit symbool duidt op een belangrijke aanwijzing wanneer verwondingen en/of schade kunnen worden veroorzaakt.

Dit symbool duidt op welke handelingen vermeden moeten worden Wanneer u tijdens het gebruik van deze flitser deze waarschuwingennegeert, loopt u het risico van ernstige verwondingen en/of schade. Wanneer u tijdens het gebruik van deze flitser deze waarschuwingennegeert, loopt u het risico van verwondingen en/of schade. Let Op!! Gebruik deze electronenflitser niet voor andere camera’s dan de PENTAX AF, aangezien andersde electronische circuits van de camera beschadigd kunnen raken. De flitser is niet waterdicht. Indien u de flitser in regen of in de nabijheid van water gebruikt, zorg e

dan voor dat deze niet nat wordt. Vaak is het vrijwel onmogelijk om waterschade aan electrische circuits te repareren. Stel u camera en flitser niet bloot aan schokken, stoten, stof, hoge temperaturen of vochtigheid. Dezefactoren kunnen tot storingen leiden in uw apparatuur. Indien de flitser een sterke temperatuurswisseling ondergaat, kan er kon condensatie in he

binnenwerk optreden. Wacht in dit geval tot uw flitser de omgevingstemperatuur heeft aangenomen. Bewaar uw flitser niet in een ruimte waar zich chemische stoffen, kamfer of insecticidesbevinden. Deze stoffen kunnen de flitser beschadigen. Gebruik geen thinner, benzine of andere schoonmaakmiddelen om de flitser te reinigen. Gebrui

alleen een schone, eventueel iets vochtige, doek. Bewaar de flitser op een koele, goed geventileerde, droge plaats. Het is aan te raden om deflitser enkele keren per maand op te laden en te ontsteken. Dit zal de levensduur van de flitse

Waarschuwing!! De electronische circuits in deze flitser hebben een hoog voltage. Maak de flitser niet open omelectrische schokken of brandwonden te voorkomen. Indien de behuizing van de flitse

gescheurd of kapot is, raak de delen binnenin dan niet aan. Gebruik de flitser niet vlakbij de ogen. Het zeer felle licht zou de ogen kunnen beschadigen. Houdt minimaal 1 meter afstand van het gezicht als u een flitsopname maakt. Raak de flitscontacten van uw camera niet aan als de flitser op het flitsschoentje is bevestigd. Dit kaneen electrische schok geven. Gebruik uw flitser nooit in een omgeving waar zich licht ontvlambare stoffen bevinden, dit zou to

brand of ontploffing kunnen leiden.79

toetsen 13.Functietoets 14.<SEL> keuzetoets 15.<+> plustoets 16.<

> mintoets 17.Zoomtoets 18.Test toets 19.Lichttoets 20.OK lampje 21. Aan/uit schakelaar BATTERIJEN Als stroombron voor deze flitser dienen 4 “AA” Alkaline batterijen van 1,5 Volt te worden gebruikt. Ook kunnen oplaadbare Ni-Cad of Ni-MH worden gebruikt. Hoewel mangaan batterijen eveneens bruikbaar zijn, raden wij vanwege hun korte levensduur het gebruik hiervan niet aan. Wanneer het OK-lampje pas na 30 sec. oplicht dient u de batterijen te vervangen of op te laden. ◆ Om zeker te zijn van een goed electrisch contact kunt de batterijpolen schoonmaken voor u de batterijen inlegt. ◆ Ni-Cad / Ni-MH batterijen hebben geen gestandaardiseerde contacten. Indien u Ni-Cad batterijen gebruikt dient u er op te letten dat de polen goed contact maken met de contactpunten van de flitser. ◆ Gebruik altijd 4 batterijen van hetzelfde merk en type en gebruik geen oude en nieuwe batterijen door elkaar, anders bestaat het risico van explosie, lekkage over oververhitting. ◆ Sluit de batterijen niet kort en haal ze niet uit elkaar. Stel ze ook niet bloot aan vuur of water, want dan kunnen ze exploderen. Probeer geen normale batterijen op te laden; dit is alleen mogelijk met Ni-Cad / Ni-MH (oplaadbare) batterijen. ◆ Verwijder de batterijen wanneer de flitser gedurende langere tijd niet zal worden gebruikt om eventuele lekkage te voorkomen. ◆ Bij lage temperaturen zal de werking van de batterijen achteruitgaan. Bewaar de batterijen goed beschermd wanneer u de flitser bij koud weer gaat gebruiken. ◆ Het is aan te bevelen extra batterijen mee te nemen wanneer U voor langere tijd weg gaat of bij opnamen bij koud weer.

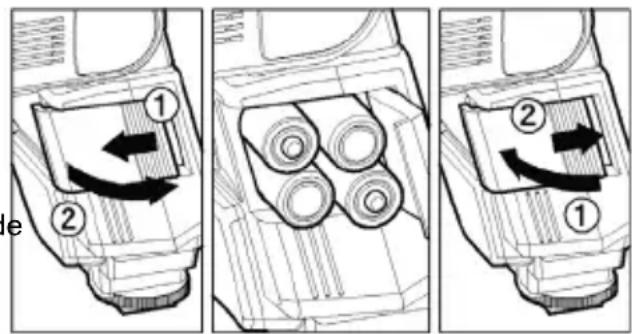

HET INLEGGEN VAN DE BATTERIJEN

1. Overtuig u ervan dat de flitser middels de hoofdschakelaar is uitgeschakeld en schuif vervolgens het

batterijdeksel open.

2. Plaats vier AA batterijen in het batterijcompartiment.

Let er op dat de plus- en minpolen op de juiste wijze worden geplaatst volgens de aanduiding in het batterijcompartiment.

3. Sluit vervolgens het deksel.

4. Schakel de flitser in met behulp van de

5. Na enkele seconden zal het OK-lampje oplichten als

teken dat de flitser voor gebruik gereed is.

6. Druk op de testknop om u ervan te overtuigen dat de flitser goed werkt.

Automatische uitschakeling Indien de flitser enige tijd niet wordt gebruikt zal hij zich na ongeveer 180 sec. automatisch uitschakelen om energie te sparen. Om de flitser weer in te schakelen drukt u op de testknop of de ontspanknop van de camera half in. Let op: het automatische uitschakelen zal niet werken als de flitser in de “slave” stand staat. Foutmeldingen Indien de batterijspanning onvoldoende is, of wanneer de electrische informatieoverdracht tussen camera en flitser niet correct geschiedt, zal op het LCD display de aanduiding “Er” knipperen. Wanneer dit gebeurt dient u de flitser uit te schakelen en meteen weer aan. Indien de “Er” aanduiding wederom verschijnt dient u de batterijen te controleren.80

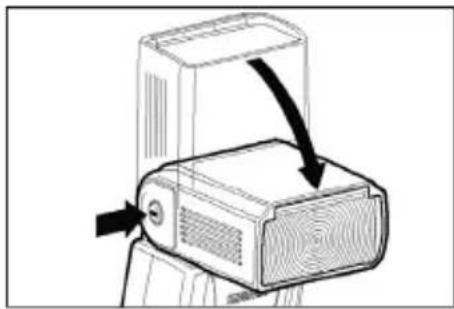

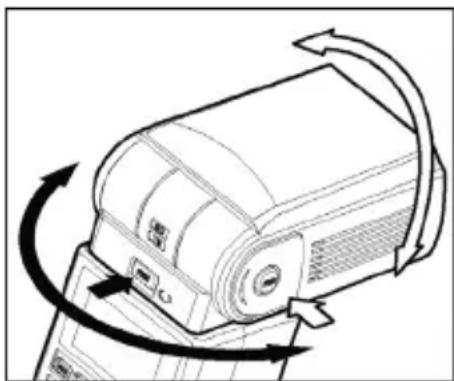

HET AFSTELLEN VAN DE FLITSKOP

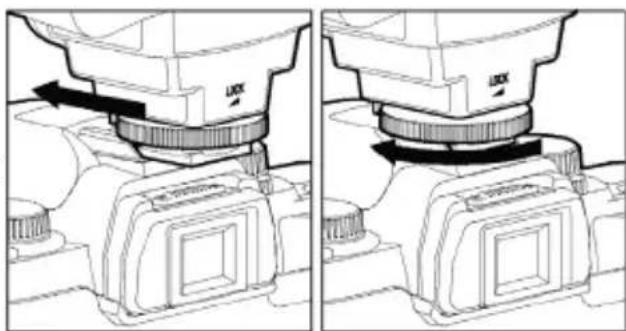

Depress the Bounce “Up and Down” Lock and Release Button, and adjust the flash head to the desired position. ◆ Druk de vergrendelknop (6) in en plaats de flitskop in de gewenste positie. verschijnt op het LCD display indien u de flitser inschakelt en de flitsknop in een niet correcte positie staat. HET BEVESTIGEN EN VERWIJDEREN VAN DE FLITSER Schakel de flitser met de hoofdschakelaar uit. Schuif vervolgens het flitsvoetje van de flitser in het flitsschoentje van de camera. Draai de vastzetring van het voetje vast. ◆ Wanneer u de flitser bevestigt of verwijdert pak deze dan bij de onderzijde vast om beschadiging van het flitsvoetje of flitsschoentje te voorkomen. ◆ Indien de ingebouwde flitser van de camera omhoog staat, klap deze dan in vóór u de flitser op de camera aanbrengt. ◆ Om de flitser te verwijderen draait u de vastzetring in de tegenovergestelde richting van de Lock-markering. Verwijder de flitser van de camera.

HET INSTELLEN VAN DE ZOOMREFLECTOR

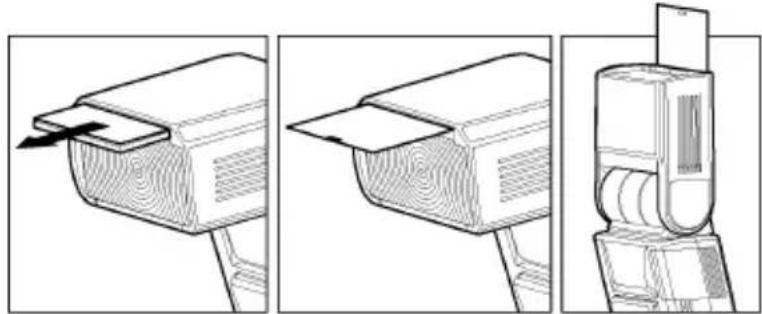

Indien u op de zoomtoets drukt zal het symbool verschijnen, iedere keer dat u de zoomtoets indrukt zal het LCD display een oplopende waarde aangeven, zoals onderstaand wordt vermeld. 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm → (Auto) Indien u objectieven van het type DA, DFA, FA, FAJ, F of SIGMA AF objectieven gebruikt zal de zoomreflector automatisch op het ingestelde brandpunt van uw objectief worden ingesteld. ◆ Bij gebruik van de Digitale SLR camera zal het verschil in beeldhoek wat tussen de 35mm analoge camera’s en digitale camera’s ontstaat automatisch worden geconverteerd. ◆ Wanneer u de flitser inschakelt zal de reflector terugkeren naar de laatst gekozen stand; deze wordt automatisch in het geheugen opgeslagen. ◆ Indien u een objectief gebruikt met een kortere brandpuntsafstand dan 24 mm is het mogelijk dat de randen en/of hoeken onderbelicht worden. ◆ Afhankelijk van de zoominstelling zal het richtgetal van de flitser veranderen. GROOTHOEK ADAPTER De flitser is voorzien van een ingebouwde groothoek adapter, waarmee het mogelijk is om met ultra groothoek-objectieven tot 17 mm te werken. Trek de groothoek adapter samen met het vanglichtpaneel uit de houder en draai het voor de flitskop. (Trek beiden voorzichtig en gelijkmatig naar buiten) Druk het vanglichtpaneel hierna terug in de houder. De belichtingshoek zal automatisch op 17 mm worden ingesteld.

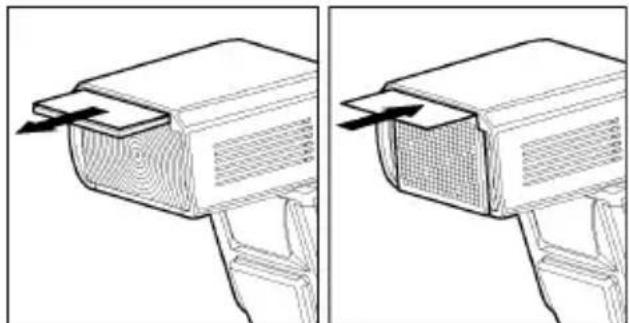

◆ Als de ingebouwde groothoekdiffusor ongewenst wordt ingeschakeld zal het correctie mechanisme van de ingestelde flitshoek niet functioneren. In dit geval dient u contact op te nemen met de handelaar waar u de flitser heeft gekocht.81

VERLICHTING VAN HET LCD DISPLAY

Wanneer u de LIGHT toets indrukt, zal het LCD display voor ca. 8 sec. worden verlicht. Het LCD display zal langer dan 8 sec. worden verlicht indien u de LIGHT toets nogmaals indrukt.

AFSTAND, AFLEESBAAR OP HET LCD DISPLAY

Indien u een camera uit de MZ / Z serie en *ist film SLR camera’s of PENTAX Digitale SLR camera’s gebruikt in combinatie met een objectief uit de A serie zullen de effectieve flitsafstanden op het LCD display worden weergegeven. Indien u een objectief van voor de A serie gebruikt zullen de effectieve flitsafstanden niet worden weergegeven op het LCD display.

De TTL Auto mode voorziet de opname van de correcte belichting en controleert de hoeveelheid flitslicht.

1. Zet de camera op de

2. Schuif de hoofdschakelaar van de flitser op ON, de TTL (DDL)

markering zal op het LCD display zichtbaar worden en de flitser wordt opgeladen. (indien het TTL markering niet zichtbaar is drukt u herhaaldelijk op de MODE toets tot de TTL markering zichtbaar is)

3. Stel het beeld scherp.

4. Stel vast dat het te fotograferen object zich in het effectieve bereik

bevindt hetgeen in de LCD display staat weergegeven.

5. Als de indicator (zowel in de zoeker van de camera als op het LCD

display van de flitser zichtbaar) aangeeft dat de flitser klaar is, kunt u de ontspanknop indrukken. ◆ Indien de flitser wordt gebruikt met een camera die over de P-TTL functie beschikt zal de TTL meting door de P-TTL functie worden gestuurd. Indien de flitser op TTL wordt ingesteld zal er een

op het LCD display zichtbaar zijn. ◆ Als de belichting juist is zal de TTL markering gedurende 5 sec. op het LCD display zichtbaar zijn. Als deze markering niet verschijnt is er te weinig flitslicht beschikbaar en dient u de opname opnieuw te maken op een kortere afstand van het te fotograferen onderwerp. (Bij het gebruik van Digitale SLR camera’s kan de juiste belichting van de flitser niet worden gecontroleerd in de zoeker van de camera noch d.m.v. de knipperende indicator op het LCD display van de flitser. Controleer in dit geval de juiste belichting van de flitsopname visueel op LCD monitor van de camera.) ◆ Het AF hulplicht zal automatisch gaan branden wanneer u scherpstelt op een object in een donkere omgeving. Het effectieve bereik is tussen de 0,7 tot 9 meter. ◆ Als de flitser geheel opgeladen is, verschijnt het flitsklaarlampje in de zoeker. Indien de camera wordt ontspannen voor dat deze markering verschijnt zal de camera een lange sluitertijd kiezen en de flitser niet afgaan. Het gebruik van de flitser bij andere camera instellingen Sluitertijd voorkeuze Als u de gewenste sluitertijd heeft ingesteld zal de camera de juiste diafragmawaarde instellen. U kunt geen sluitertijd kiezen die sneller is dan de flitssynchronisatie. Diafragma voorkeuze Als u de gewenste diafragmawaarde hebt ingesteld zal de camera de juiste sluitertijd kiezen om de achtergrond goed te belichten. Handmatige instelling (M mode) U kunt de gewenste sluitertijd en diafragmawaarde instellen. De sluitertijd is instelbaar van de maximale flitssynchronisatietijd tot “Bulb”. MAXIMALE PRESTATIES BIJ CONTINU FOTOGRAFEREN. Om oververhitting te voorkomen dient u uw flitser tenminste 10 minuten niet te gebruiken na het aantal flitsen in de onderstaande tabel:82 Mode Aantal flitsenTTL, M(1/1,1/2) 20 flitsen achter elkaar M(1/4, 1/8) 25 flitsen achter elkaar M(1/16-1/32) 40 flitsen achter elkaar Multi 10 cycli HANDMATIGE FLITSINSTELLING Als de opname moeilijk correct te belichten is met de TTL instelling, is het aan te bevelen om de flitser handmatig in te stellen. Met de handmatige instelling is het mogelijk om de flitsintensiteit in te stellen van 1/1 (volledig) tot 1/64.

1. Stel de belichting van de camera in op de M mode

2. Druk op de MODE toets om M(anual) te selecteren

3. Het richtgetal knippert wanneer u op de SEL toets drukt.

toets om de gewenste flitsintensiteit in te stellen.

5. Als u nogmaals op de SEL toets drukt, zal de ingestelde

flitsintensiteit stoppen met knipperen en zichtbaar blijven.

6. Stel scherp door de ontspanknop van de camera half in te drukken. Lees de afstand af van de

scherpstelring. Regel daarna de diafragmawaarde of de lichtintensiteit zo af dat de afstand ongeveer gelijk wordt aangegeven op het LCD display van de flitser.

7. Na het oplichten van het OK lampje, is de camera klaar voor opname.

◆ Met behulp van onderstaande formule is het mogelijk de correcte belichting te berekenen: Richtgetal : Afstand tot het onderwerp = Diafragma opening De flitser berekent de juiste instelling eveneens met deze formule (zie de tabel 1 op de vorige pagina)

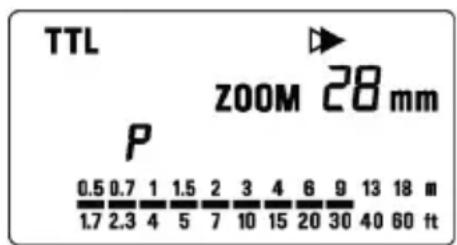

SLUITERGORDIJN Wanneer u van een bewegend onderwerp een flitsopname met de synchronisatie op een langere sluitertijd maakt zal het lichtspoor doorgaans voorafgaand aan het onderwerp worden belicht. Normaliter wordt de flitser immers geactiveerd als het 1

sluitergordijn geheel is geopend. Het onderwerp wordt dus vanaf het moment van flitsactivatie belicht totdat de sluiter weer dicht is (synchronisatie op het 1

sluitergordijn). Maar wanneer u de synchronisatie op het 2

sluitergordijn gebruikt zal de flitser pas ontsteken vlak voor dat het 2

sluitergordijn dicht gaat. Hierdoor wordt het onderwerp belicht vanaf het moment dat de sluiter open gaat tot dat de flitser ontsteekt. Het lichtspoor wordt nu achter het onderwerp belicht waardoor een natuurlijker effect ontstaat.

toets, zal op het LCD display worden weergegeven

4. Stel de scherpte in en maak de opname als het OK lampje brandt

◆ Synchronisatie op het 1

sluitergordijn zal worden ingesteld indien het symbool niet op het LCD display zichtbaar is ◆ Om de synchronisatie op het 2

sluitergordijn te annuleren dient u op de

toets te drukken tot het symbool niet meer op het LCD display zichtbaar is

) flits (Alleen voor camera’s met P-TTL functie) Indien u een gewone flitser gebruikt kunt u geen snellere sluitertijd gebruiken dan flitssynchronisatietijd van de camera omdat de flitser moet af gaan op het moment dat de sluitergordijnen volledig zijn geopend. De FP Flits blijft continu flitsen wanneer de sluitergordijnen aflopen. Hierdoor kunt u een snellere sluitertijd kiezen dan de flitssynchronisatietijd.

1. Selecteer de gewenste camera instelling (De instelling kan per camera type verschillend zijn,

raadpleeg hiervoor de gebruiksaanwijzing van uw camera).83

2. Druk op de MODE toets om de functie te activeren (P-TTL,

toetsen tot dat zichtbaar is op het LCD display.

4. Zet de flitser aan

5. Als het OK lampje van de flitser brand kan de opname worden gemaakt.

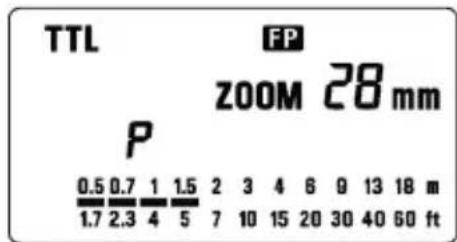

◆ Indien de sluitertijd van de camera langer is dan de flitssynchronisatietijd zal automatisch worden overgeschakeld naar de gebruikelijke (geen FP) modus. ◆ Het richtgetal van de flitser zal, afhankelijk van de gekozen sluitertijd, worden gewijzigd. (zie de tabel 2 op de vorige pagina) ◆ Als u de FP mode wilt annuleren dient de markering niet meer op het LCD display zichtbaar te zijn. MODEL / TESTFLITS Het is mogelijk om vooraf een Model / Testflits te geven om de uitlichting en schaduwvorming etc. te beoordelen.

1. Druk op de mode toets om de functie te activeren.

2. Druk herhaaldelijk op de

toets tot het symbool zichtbaar is.

3. Controleer of de flitser volledig is opgeladen en druk op de TEST toets.

BELICHTINGSCOMPENSATIE (Alleen voor camera’s met P-TTL functie) U kunt de belichtingscompensatie van de flitser ook toepassen in combinatie met dezelfde functie op de camera om een juiste balans in de belichting te vinden tussen voor- en achtergrond. De belichtingscompensatie kan in stappen van 1/2 stops van +1 tot -3 stops.

1. Druk op de MODE toets om de functie te activeren

(P-TTL, HIGH SPEED SYNC FLASH, CONTRAST-CONTROL-SYNC FLASH en WIRELESS FLASH kunnen worden gebruikt).

2. Druk op de SEL toets zodat het gaat knipperen.

toets om de gewenste compensatiewaarde in te stellen.

4. Druk op de SEL toets zodat de ingestelde waarde stopt met

5. Stel scherp op het onderwerp.

6. Controleer of het onderwerp zich binnen het flitsbereik bevindt

zoals op het LCD display wordt aangegeven.

7. Nadat het OK lampje is gaan branden kunt u de opname maken.

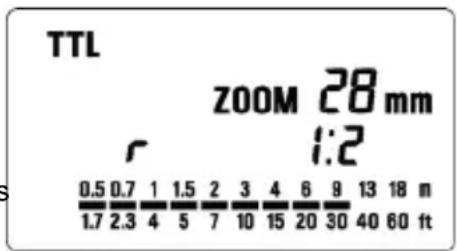

◆ Om de belichtingscompensatie functie te annuleren gaat u terug naar 1) en kies voor de +0 instelling. ◆ Bij draadloos flitsen zijn zowel zijn zowel de Master- als de Slave unit(-s) afzonderlijk instelbaar. ◆ Indien u op 2 of meer flitsers belichtingscompensatie wilt toepassen dan dient u de belichtings compensatie van de camera te gebruiken. CONTRAST CONTROLE-FLITS Indien de EF-610 DG Super PA-PTTL wordt gebruikt in combinatie met de ingebouwde flitser van de camera is het mogelijk beide flitsers tegelijkertijd te gebruiken. ◆ Als het flitsschoentje van de camera is geplaatst op de “greep” van de camera kunt u de EF-610 DG Super PA-PTTL direct op de camera bevestigen. Indien u een camera uit de MZ serie’s en *ist film SLR camera’s of PENTAX Digitale SLR camera’s gebruikt is het niet mogelijk een externe flitser te gebruiken aangezien het flitsschoentje boven op het penta prisma is geplaatst. In dit geval is het toch mogelijk een externe flitser te gebruiken d.m.v. één van de volgende Pentax accessoires: (flitsschoen-adapter FG, flits-verlengkabel F5P en flitsschoen-adapter F.)84

1. Stel de camera in voor flitsfotografie.

toets van de EF-610 DG Super PA-PTTL tot dat het symbool

het LCD display wordt weergegeven.

4. Controleer de scherpstelling en controleer dat beide flitsers

volledig zijn opgeladen. ◆ Met deze procedure verkrijgt u een flitsverhouding van 1:2 ( = ingebouwde flitser : EF-610 DG Super PA-PTTL). MEERVOUDIG FLITSEN Bij deze instelling zal de flitser herhaaldelijk afgaan terwijl de sluiter open blijft. Hierdoor worden achtereenvolgende bewegingen van een onderwerp in één opname vastgelegd. Deze instelling is het meest effectief bij gebruik van een licht onderwerp tegen een donkere achtergrond. Het is mogelijk de flitsfrequentie tussen 1 Hz en 100 Hz in te stellen. Tot maximaal 90 flitsen kunnen achter elkaar worden ontstoken. Het maximum aantal flitsen kan variëren afhankelijk van het richtgetal en de flitsfrequentie. (zie de tabel 3 op de vorige pagina)

1. Zet de camera op de M mode en stel het diafragma in.

2. Druk op de MODE toets totdat het multi-flash symbool verschijnt.

3. Druk op de SEL toets tot dat de flitsfrequentie knippert.

toets om de gewenste flitsfrequentie te kiezen.

5. Na het wederom indrukken van de SEL toets gaat het symbool

van de lichtdosering knipperen.

toets om de gewenste lichtdosering in te stellen.

7. Druk weer op de SEL toets en het flitsaantal symbool gaat knipperen.

toets om het gewenste aantal flitsen te selecteren.

9. Druk nogmaals op de SEL toets, de LCD display zal stoppen met knipperen.

10. Wanneer het OK lampje van de flitser brandt, is de flitser klaar voor gebruik.

NB: Zet de sluitertijd langer dan: het aantal gewenste flitsen ÷ de flitsfrequentie. INDIRECT FLITSEN Wanneer u in een kamer fotografeert met flits, ontstaat er soms achter het onderwerp een zware slagschaduw. Indien u de flitsreflector omhoog richt of opzij om het licht via het plafond of de muur te laten weerkaatsen, zal het onderwerp veel zachter worden belicht. Druk op de ‘lock’-toets en verstel de flitserkop in de gewenste hoek. De volgende hoeken zijn in te stellen: Omhoog: 0°, 60°, 75° en 90° Omlaag: 0°, 7° Rechts: 0°, 60°, 75°, 90° Links: 0°, 60°, 75°, 120°, 150°, 180° In deze instellingen wordt een symbool zichtbaar op het LCD display. De opname zal een kleurzweem krijgen in dezelfde tint als het reflecterende oppervlak. Kiest u daarom een wit oppervlak voor weerkaatsing van de flits. Het effectieve bereik van de TTL AUTO instelling is variabel en afhankelijk van de grootte van het reflectie-oppervlak, de afstand van het onderwerp en andere factoren. Daarom is het raadzaam om na elke opname de flitsaanduiding (TTL symbool) op het LCD display te controleren. CLOSE-UP OPNAMEN Voor opnamen dichtbij kan de flitser 7° naar beneden gericht worden. De flits heeft alleen effect wanneer het onderwerp zich tussen de 0.5 en 2 meter van de lens verwijderd is. Wanneer de flitskop naar beneden gericht is, verschijnt het symbool in het LCD display.85 VANGLICHTPANEEL Deze flitser is uitgerust met een ingebouwd vanglichtpaneel, waardoor een levendige expressie aan het onderwerp kan worden gegeven wanneer de “Bounce Flash Mode” is geactiveerd. Trek de groothoek adapter samen met het vanglichtpaneel uit de houder en draai het voor de flitskop. (Trek beiden voorzichtig en gelijkmatig naar buiten). Druk de groothoek adapter hierna terug in de houder ◆ Voor een maximaal vanglicht effect richt u de flitskop 90 graden naar boven en maak foto’s op korte afstand van het object. DRAADLOOS FLITSEN (Alleen voor camera’s met P-TTL functie) Indien u één of meerdere draadloze flitsers zoals de EF-610 DG Super PA-PTTL gebruikt kunt u een veel natuurlijkere belichting van het onderwerp creëren en bijvoorbeeld lelijke schaduwvorming bij portretten vermijden. Met de EF-610 DG Super PA-PTTL wordt de draadloze verbinding tot stand gebracht door het licht van de flitser. De camera zal, als hij op de draadloze mode staat ingesteld, automatisch de juiste belichting kiezen. ◆ Als u de off-camera-unit op de gewenste plaats wilt opstellen kunt u de mini-standaard gebruiken. Deze mini-standaard heeft tevens een statiefaansluiting. ◆ Plaats de off-camera-unit in de gewenste positie. Pas op dat de off-camera-unit niet in beeld komt. ◆ Plaats de flitser op een afstand van ca. 0,5-5 mtr. en de camera op 1-5 mtr. van het onderwerp. ◆ Indien andere mensen in uw directe omgeving ook gebruik maken van flitslicht is het mogelijk dat uw Slave flitsers ongewenst ontsteken. Maak in dit geval gebruik van een andere kanaalinstelling om dit probleem te voorkomen. Het signaal wordt gestuurd door de ingebouwde flitser van de camera (Niet voor *ist Ds(2), DL(2), K100D(S), K110D)

Druk op de MODE toets om het ⁄ TTL ⁄

2. Druk op de SEL toets zodat de kanaalindicatie gaat knipperen op

3. Druk op de + of – toets en selecteer een kanaalnummer.

4. Druk diverse keren op de SEL toets tot dat het display knippert.

5. Bevestig de flitser op de camera en zet de camera aan. Druk de ontspanknop van de camera half in.

Het ingestelde kanaal van de flitser wordt nu de de camera overgenomen.

6. Neem de flitser van de camera en plaats hem in de gewenste positie.

7. Activeer de ingebouwde flitser van de camera en controleer of deze volledig is opgeladen. Indien de

camera is ingesteld op draadloos flitsen zal het AF licht knipperen als de flitser volledig is opgeladen.

8. Stel scherp op het onderwerp en maak de opname.

◆ Het is mogelijk om Belichtingscompensatie te gebruiken, voor verdere informatie zie het hoofdstuk Belichtingscompensatie. ◆ Het is mogelijk om de ingebouwde flitser van de camera uit te schakelen als “hoofd” flitser. Raadpleeg de gebruiksaanwijzing van uw camera voor verdere details. ◆ Het is mogelijk de High Speed Synchro functie te gebruiken. U dient de camera in de High Speed Synchro positie in te stellen (W HS). Raadpleeg de gebruiksaanwijzing van uw camera voor verdere details. ◆ Het is ook mogelijk om het licht te doceren (1/1~1/64). De werking van de P-TTL kan worden verbeterd door de maximale waarde te kiezen.86 Lichtdosering instellen

1. Het richtgetal knippert wanneer u op de SEL toets drukt.

toets om de gewenste flitsintensiteit in te stellen.

3. Als u nogmaals op de SEL toets drukt, zal de ingestelde

flitsintensiteit stoppen met knipperen en zichtbaar blijven. Het signaal wordt gestuurd door een externe flitser welke op de camera is bevestigd. Het is mogelijk om met flits van een EF-610 DG SUPER PA-PTTL op de camera een 2e EF-610 DG SUPER PA-PTTL flitser draadloos te laten ontsteken. Dit werkt alleen met 2 (of meer) EF-610 DG SUPER PA-PTTL flitsers In deze gebruiksaanwijzing zullen wij de flitser welke op de camera is gemonteerd de Controller-unit noemen en alle andere draadloos te gebruiken flitsers de off-camera-unit. Indien de losse (remote) flitser wordt gebruikt als “trigger”. Controller instelling

1. Bevestig de flitser op de camera.

2. Druk op de MODE toets om he

⁄ TTL ⁄ ⁄ symbool te selecteren.

3. Druk op de SEL toets zodat de kanaalindicatie gaat knipperen op

toets en selecteer een kanaalnummer.

5. Druk diverse keren op de SEL toets tot dat het display knippert.

Off-camera instelling

6. Druk op de MODE toets om het

7. Druk op de SEL toets zodat de kanaalindicatie gaat knipperen.

toets om hetzelfde kanaalnummer te kiezen als de controller flitser.

9. Druk diverse keren op de SEL toets totdat de indicatie stopt met

10. Zet de off-camera flitser op de gewenste plaats.

11. Controleer of beide flitsers volledig zijn opgeladen. Het OK lampje zal oplichten en het AF hulplicht

zal knipperen ter bevestiging dat de flitsers klaar zijn voor gebruik.

12. Stel scherp op het onderwerp en maak de opname.

Het is ook mogelijk de FP (High Speed Synchro) modus te gebruiken. Zet de na de bovengenoemde instellingen de flitser op de camera (controller) op de High Speed Synchro modus. Voor verdere informatie zie het hoofdstuk over de FP (High Speed Synchro). Indien de losse- (remote) en de flitser op de camera (controller) worden gebruikt als “trigger”. Controller instelling

1. Bevestig de flitser op de camera.

2. Druk op de MODE toets om he

3. Druk op de SEL toets zodat de kanaalindicatie gaat knipperen op

toets en selecteer een kanaalnummer.

5. Druk diverse keren op de SEL toets tot dat het display knippert.87

Off-camera instelling

6. Druk op de MODE toets om het

7. Druk op de SEL toets zodat de kanaalindicatie gaat knipperen.

toets om hetzelfde kanaalnummer te kiezen als de controller flitser.

9. Druk diverse keren op de SEL toets totdat de indicatie stopt met knipperen.

10. Zet de off-camera flitser op de gewenste plaats.

11. Controleer of beide flitsers volledig zijn opgeladen. Het OK lampje zal oplichten en het AF hulplicht

zal knipperen ter bevestiging dat de flitsers klaar zijn voor gebruik.

12. Stel scherp op het onderwerp en maak de opname.

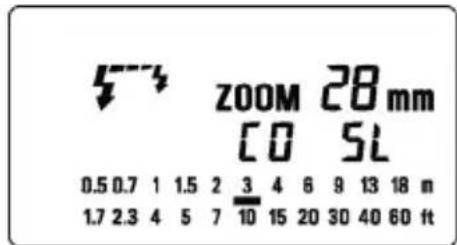

SLAVE FUNCTIE SLAVE FUNCTIE Zelfs als de EF-610 DG Super PA-PTTL niet aan de camera bevestigd zit, kunt toch flitsen door gebruik te maken van de ingebouwde flitser van de camera of een andere flitser.

1. Bevestig de flitser op het flitsschoentje van de camera

2. Zet de belichting op de gewenste instelling, wanneer u de Av of

M mode gebruikt dient u ook het diafragma in te stellen.

3. Zet de flitser aan en druk dan de ontspanknop half in.

◆ De diafragmawaarde en de waarde van de filmsnelheid worden nu aan de flitser doorgezonden.

4. Verwijder de flitser van de camera

5. Druk op de MODE toets en selecteer het

6. Druk meerdere malen op de SEL toets om de flitsvermogen indicator te laten knipperen

toets om de juiste waarde in te stellen ◆ U kunt het benodigde flitsvermogen bepalen door op de LCD display de zo goed mogelijke geschatte afstand tot het object in te stellen. Als deze afstand buiten het bereik valt, dient u de diafragmawaarde aan te passen. ◆ U kunt de diafragmawaarde en filmsnelheid ook handmatig op de flitser instellen. a) Voor het instellen van de filmsnelheid drukt u op de MODE toets en selecteert u de ISO-aanduiding, waarna u vervolgens op de SEL toets drukt om de aanduiding te laten knipperen. Met de + en – toets kunt u de gewenste filmsnelheid instellen en om deze op te slaan drukt u wederom op de SEL toets.

Voor het instellen van de diafragmawaarde (wanneer de flitser in de ‘slave’ instelling staat) drukt u op de SEL toets om de aanduiding van het diafragma te laten knipperen. Met de

toets kunt u de gewenste diafragmawaarde selecteren en opslaan door nogmaals op de SEL toets te drukken.

8. Druk meerdere malen op de SEL toets om het LCD display te laten stoppen met knipperen.

9. Plaats de slave flitser op de gewenste positie. Plaats de unit echter niet zo dat deze zichtbaar wordt

10. Nadat u uzelf ervan overtuigd heeft dat de flitsers opgeladen zijn, drukt u op de ontspanknop om de

opname te voltooien. ◆ NB Als de EF-610 DG Super PA-PTTL geheel geladen is, licht het AF hulplampje op. ◆ De flitser zal niet flitsen als deze in de ‘slave’-instelling op de camera is geplaatst.

Omdat de voorflits tot een niet juiste werking in de P-TTL modus kan leiden, kan de ingebouwde flitser van de camera bij de MZ-S MZ-L, *ist of Digitale SLR camera’s niet worden gebruikt. Indien u een externe Pentax flitser gebruikt op de camera zet u deze dan op de handmatige (Manual) instelling.

Als u twee of meerdere EF-610 DG Super PA-PTTL flitsers gebruikt, kunt u een voorkeuze maken welke flitsers tegelijk flitsen door verschillende kanaalinstellingen. In deze stand zal één flitsunit gebruikt worden op de camera als aansturende flitser en de overigen voor de slave belichting.88 Het instellen van de slave mode.

◆ Zet nu de sluitertijd op 1/30 of langzamer. De aansturende flitser zal dan een signaal naar de overige units sturen voordat deze flitsen. Dit wil dus zeggen dat wanneer u een sluitertijd sneller dan 1/30 hanteert, de flitsen niet synchroon zullen zijn.

3. Zet de flitser aan, en druk de ontspanknop van de camera half in.

◆ De diafragmawaarde en de filmsnelheid worden nu aan de slave flitser doorgegeven

4. Verwijder de slave-unit van de camera

5. Druk op de MODE toets en selecteer de

6. Druk op de SEL toets om de kanaalaanduiding te laten knipperen

toets om het kanaal te selecteren (c1 of c2)

8. Druk op de SEL toets om de flitsvermogen aanduiding te laten knipperen

toets om het flitsvermogen in te stellen ◆ U kunt het benodigde flitsvermogen bepalen door op het LCD display de geschatte afstand tot het object in te stellen. Als deze afstand buiten het bereik valt, dient u de diafragmawaarde aan te passen.

10. Druk meerdere malen op de SEL toets om het LCD display te laten stoppen met knipperen.

11. Plaats de ‘slave-unit’ op de gewenste positie. Plaats de unit echter niet in het beeld van de opname.

13. Druk op de MODE toets en selecteer het

/ symbool (slave mode)

14. Druk op de SEL toets om de kanaalaanduiding te laten knipperen

toets om hetzelfde kanaal te selecteren als dat van de andere unit (c1 of c2)

16. Druk op de SEL toets om de flitsvermogen aanduiding te laten knipperen

17. Druk op de + toets om te tonen

18. Druk op de SEL toets om het display te laten stoppen met knipperen.

19. Nadat u uzelf ervan overtuigd heeft dat de flitsers opgeladen zijn, drukt u op de ontspanknop om de

opname te voltooien. ◆ Als de aansturende EF-610 DG Super PA-PTTL geheel geladen is, licht het AF hulplampje op. ◆ U kunt de diafragmawaarde niet veranderen met de SEL toets, wanneer u de heeft geselecteerd bij de flitsvermogen instelling. ◆ De aansturende flitser geeft alleen instructies aan de slave-unit(s) TECHNISCHE GEGEVENS: Type Opschuifbare DDL Autozoom Electronenflitser Richtgetal 61 (ISO 100 / op 105mm zoompositie) Stroombron 4 AA alkaline of 4 oplaadbare Ni-Cd, of Ni-MH batterijen Oplaadtijd Ca. 7 sec. met alkaline batterijen, ca. 5 sec. met oplaadbare batterijen Aantal flitsen Ca. 120 met alkaline batterijen Ca. 160 met oplaadbare batterijen Flitsduur Ca. 1/700 sec. bij vol vermogen Verlichtingshoek 24mm–105mm motorisch gestuurd 17mm met ingebouwde groothoekdiffusor Automatische uitschakeling

Kleurtemperatuur Geschikt voor daglicht kleurenfilms Gewicht / Afmetingen 330 gram / 76mmX138mmX116mm89
