MANUALE UTENTE EF610 DG ST Super (Pentax) SIGMA

acerca 160 disparos (con pilas Ni-Cd o Niquel-hidrógeno) DURACIÓN DEL DISPARO: acerca de 1/ 700 seg.( disparo a máxima potencia) ANGULO DE ILUMINACION DEL FLASH: 24mm a 105mm controlador de motor de potencia 17mm con la pantalla angular incorporada. AUTODESCONECTABLE: disponible PESO: 330 g. DIMENSIONES: 77mm x 139mm x 117mm57 ITALIANO Grazie per la preferenza accordata al Flash elettronico Sigma EF-610 DG Super PA-PTTL. Questo prodotto è stato studiato specificatamente per le reflex PENTAX AF. A seconda del modello della macchina, funzioni e operatività possono variare. Leggete attentamente questo manuale quando usate il flash con la vostra macchina. Il flash dispone di molte funzioni per ottimizzare la vostre riprese. Per avere ottime fotografie e ottenere il massimo dal flash, prima di iniziare a usarlo, leggete questo manuale e quello della vostra macchina. Tenetelo poi a portata di mano per poterlo consultare in caso di dubbio. ATTENZIONE

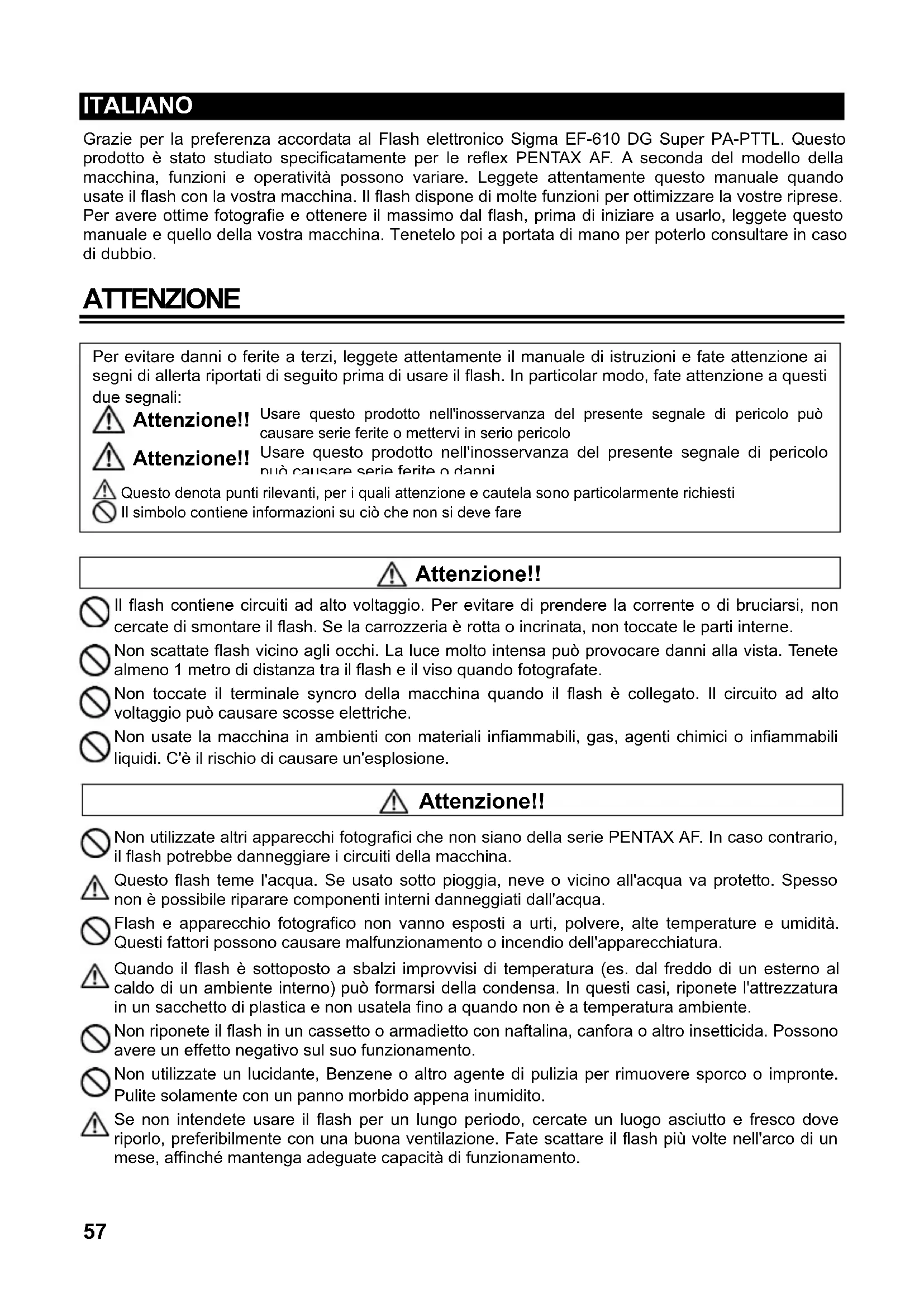

Per evitare danni o ferite a terzi, leggete attentamente il manuale di istruzioni e fate attenzione ai segni di allerta riportati di seguito prima di usare il flash. In particolar modo, fate attenzione a questi due segnali: Attenzione!! Attenzione!! Questo denota punti rilevanti, per i quali attenzione e cautela sono particolarmente richiesti Il simbolo contiene informazioni su ciò che non si deve fare Usare questo prodotto nell'inosservanza del presente segnale di pericolo puòcausare serie ferite o mettervi in serio pericolo Usare questo prodotto nell'inosservanza del presente segnale di pericolo può causare serie ferite o danni Attenzione!! Il flash contiene circuiti ad alto voltaggio. Per evitare di prendere la corrente o di bruciarsi, non cercate di smontare il flash. Se la carrozzeria è rotta o incrinata, non toccate le parti interne. Non scattate flash vicino agli occhi. La luce molto intensa può provocare danni alla vista. Tenete almeno 1 metro di distanza tra il flash e il viso quando fotografate. Non toccate il terminale syncro della macchina quando il flash è collegato. Il circuito ad altovoltaggio può causare scosse elettriche. Non usate la macchina in ambienti con materiali infiammabili, gas, agenti chimici o infiammabililiquidi. C'è il rischio di causare un'esplosione.

Attenzione!! Non utilizzate altri apparecchi fotografici che non siano della serie PENTAX AF. In caso contrario, il flash potrebbe danneggiare i circuiti della macchina. Questo flash teme l'acqua. Se usato sotto pioggia, neve o vicino all'acqua va protetto. Spessonon è possibile riparare componenti interni danneggiati dall'acqua. Flash e apparecchio fotografico non vanno esposti a urti, polvere, alte temperature e umidità.Questi fattori possono causare malfunzionamento o incendio dell'apparecchiatura. Quando il flash è sottoposto a sbalzi improvvisi di temperatura (es. dal freddo di un esterno al caldo di un ambiente interno) può formarsi della condensa. In questi casi, riponete l'attrezzatura in un sacchetto di plastica e non usatela fino a quando non è a temperatura ambiente. Non riponete il flash in un cassetto o armadietto con naftalina, canfora o altro insetticida. Possono avere un effetto negativo sul suo funzionamento. Non utilizzate un lucidante, Benzene o altro agente di pulizia per rimuovere sporco o impronte.Pulite solamente con un panno morbido appena inumidito. Se non intendete usare il flash per un lungo periodo, cercate un luogo asciutto e fresco doveriporlo, preferibilmente con una buona ventilazione. Fate scattare il flash più volte nell'arco di unmese, affinché mantenga adeguate capacità di funzionamento.58

DESCRIZIONE DELLE PARTI

PARTI ESTERNE 1.testa del flash 2.Luce ausiliaria AF 3.Angolo di rotazione per flash indiretto; su e giù 5.Angolo di rotazione per flash indiretto; destra e sinistra 6.Blocco della rotazione e pulsante di sblocco: su e giù 7.Blocco SWIVEL e pulsante di sblocco: destra e sinistra 8.Display LCD 9.Coperchio delle batterie 10.Anello della staffa 11.Staffa

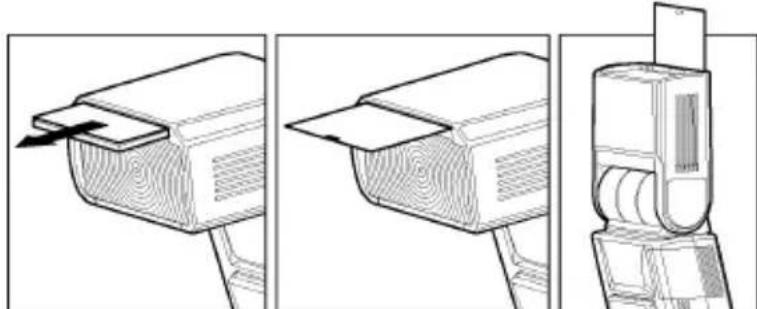

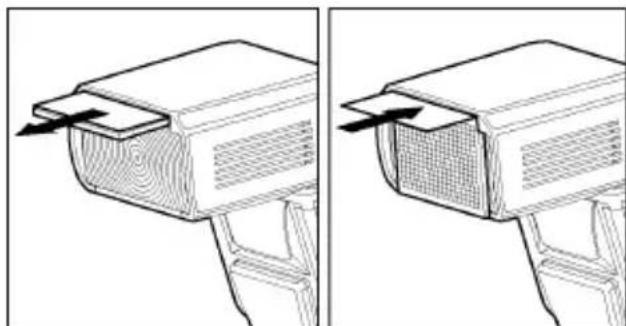

11. Pannello riflettente 12. Diffusore grandangolare

CONTROLLI 13.pulsante per la selezione dei modi 14.pulsante di selezione (sel) 15.pulsante di incremento (+) 16.pulsante di decremento (

) 17.pulsante zoom 18.pulsante TEST 19.pulsante d'illuminazione LIGHT 20.spia di pronto lampo 21.interruttore accensione BATTERIA Questo flash usa quattro pile AA di tipo alcalino o batterie ricaricabili Ni-Cad e Ni-MH. Anche le batterie al Manganese possono essere usate ma hanno una durata più ridotta rispetto alle alcaline. Se la spia di pronto lampo impiega più di 30 secondi ad illuminarsi, le pile vanno sostituite ◆ Per assicurare contatti elettrici ottimali, pulite i terminali delle batterie prima di installarle ◆ Le batterie Ni-Cad / Ni-MH non hanno contatti standard. Se le utilizzate, verificate che i contatti delle batterie siano correttamente allocati ◆ Per evitare esplosioni delle batterie, perdite o surriscaldamento, usate quattro batterie nuove della stessa marca. Non mischiate batterie di marche diverse, vecchie e nuove insieme ◆ Non mandate in corto le batterie, non smontatele, non esponetele a fonti di calore o d'energia: potrebbero esplodere. Non ricaricate altre batterie se non quelle ricaricabili al Ni-Cad / Ni-MH. ◆ Se non si utilizza il flash per un periodo prolungato, togliere le batterie per evitare danni o perdite ◆ La funzionalità delle batterie decresce alle basse temperature. Tenete quindi le batterie protette quando utilizzate il flash al freddo.

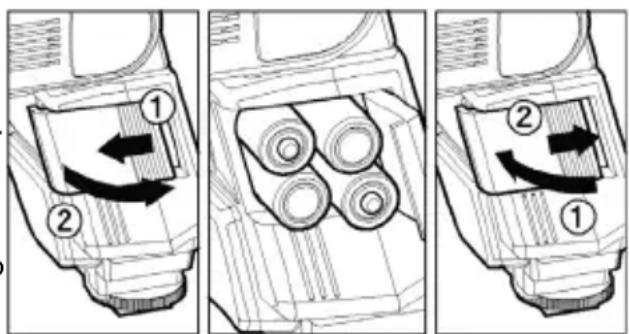

CARICAMENTO DELLE BATTERIE

1. Accertatevi che il pulsante d'accensione sia su off,

quindi facendolo scivolare nel verso indicato dalla freccia, aprite il coperchio del vano batterie

2. Inserite quattro batterie AA nel vano apposito.

Accertatevi che i poli + e

sulle batterie corrispondano a quelli segnati all'interno del vano.

3. Chiudete il coperchio

4. Spostate il pulsante d'accensione su ON. Dopo

qualche secondo la spia di pronto lampo si illuminerà, indicando che il flash è pronto.

5. Per essere sicuri del corretto funzionamento del flash, premere il pulsante test

Per risparmiare l'energia delle batterie, il flash si spegne automaticamente quando non viene usato per oltre 180 secondi. Per ripristinare il funzionamento, premete il pulsante test oppure quello di scatto della macchina fino a metà. La funzione Auto Power Off non funziona quando il flash è in modalità flash ausiliario a distanza senza fili, flash ausiliario normale e nelle modalità flash prestabiliti INDICAZIONI D'ERRORE Se la potenza delle batterie non è sufficiente o c'è un'indicazione di errore tra la macchina e il flash, la sigla " Er" lampeggerà sul display LCD. Se ciò avviene, portate l'interruttore acceso/spento su OFF e quindi su ON. Se l'indicatore lampeggia ancora, controllate lo stato delle batterie.59

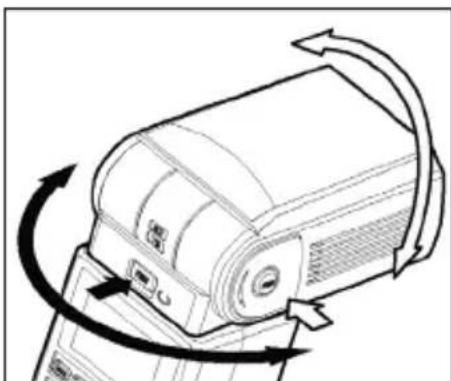

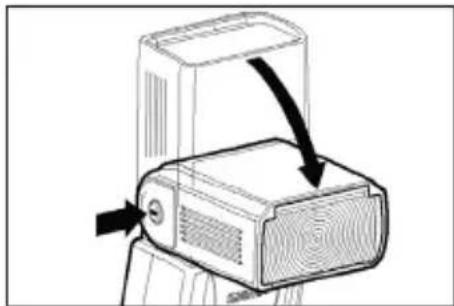

REGOLAZIONE DELLA TESTA DEL FLASH

Premere il pulsante di blocco e rilascio "su e giù" della testa mobile, mentre ne regolate la posizione.

appare sul display LCD quando girate il flash e se questa spia continua a lampeggiare dopo aver sistemato la testa del flash, significa che non è stata posizionata correttamente. COLLEGARE E SEPARARE IL FLASH DALLA MACCHINA Accertatevi che il flash sia spento. Inserite quindi la slitta del flash in quella della macchina e ruotate l'anello di bloccaggio saldamente ◆ Quando attaccate o staccate il flash, afferratelo saldamente dal basso per evitare danni all'innesto. ◆ Se il flash incorporato della macchina è estratto, chiudetelo prima di attaccare l'unità flash esterna ◆ Per rimuovere il flash, ruotate l'anello di ancoraggio in direzione opposta rispetto al segno ◄LOCK, fino a quando si ferma.

REGOLAZIONE DELL'ANGOLO DI COPERTURA DEL FLASH

Quando si preme il pulsante dello ZOOM appaiono dei simboli e il display LCD cambia e indica la posizione dello ZOOM in sequenza, come segue 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm → (Auto)

Quando si usa con gli obiettivi DA, DFA, FA, FAJ, F o SIGMA AF , il flash regola automaticamente l'angolo di emissione della luce a seconda della lunghezza focale dell'obiettivo. ◆ Quando usate una reflex SLR Digitale il flash converte automaticamente i valori di lunghezza focale dell’obiettivo dal formato 35mm al formato della reflex Digitale SLR ◆ Quando accendete l'interruttore principale, il flash memorizza e regola nuovamente lo zoom mettendo l'ultima regolazione davanti a quella precedente ◆ Se usate obiettivi con un angolo di ripresa più ampio di quello permesso dalla parabola del flash, potrebbero esserci delle aree sotto-esposte verso i margini dell'inquadratura ◆ A seconda della regolazione della parabola del flash, la sua potenza può variare DIFFUSORE GRANDANGOLARE Il flash incorpora un filtro diffusore grandangolare che assicura la copertura fino alla focale del supergrandangolare da 17mm. Estrarre il pannello diffusore assieme al pannello riflettente dalla testa del flash. (Estrarre i pannelli lentamente, con delicatezza.) Poi spingere il pannello riflettente nel suo alloggiamento. L’angolo di copertura del flash diventa automaticamente pari alla focale da 17mm. ◆ Se il pannello si stacca accidentalmente, il pulsante dello ZOOM non funzionerà. In questo caso, contattate il negozio dove avete acquistato il flash o un centro di assistenza.

ILLUMINAZIONE DEL DISPLAY LCD

Quando premete il pulsante LIGHT , il display LCD si illumina per circa 8 secondi. Se premete nuovamente il pulsante LIGHT il display si spegnerà.60

INDICAZIONE DELLA DISTANZA

Quando si usa una fotocamera Pentax reflex SLR a pellicola o Digitale della serie MZ / Z series, *ist film con un obiettivo di fabbricazione posteriore a quelli della serie A, nel display LCD del flash compare l'effettiva portata del flash. Se si usa un obiettivo delle serie precedenti, invece, questa indicazione non compare.

FLASH AUTOMATICO TTL

Nel modo di funzionamento AUTO TTL la fotocamera regola automaticamente la quantità di luce emessa dal flash per dare una corretta esposizione al soggetto.

1. Impostare il modo di esposizione su P(PICT)

2. Accendere l'interruttore del flash, l'indicazione TTL compare sul display

LCD e il flash inizia a caricarsi. (Se l'indicazione TTL non compare, premere alcune volte il pulsante MODE per impostare il modo TTL)

3. Mettere a fuoco il soggetto

4. Assicurarsi che il soggetto stia nella distanza di lavoro del flash, come

indicato nel display LCD

5. Premere il pulsante di scatto, una volta che la carica del flash sia stata

completata. In questo caso la spia di pronto carica lampeggia nel mirino della fotocamera e nel flash. ◆ Quando il flash è usato con una fotocamera che offre la lettura esposimetrica P-TTL, la lettura avverrà in questa modalità. Se il flash è settato su TTL semplice, la lettera “P” comparirà nel display a cristalli liquidi. ◆ Quando la macchina riceve l'esposizione appropriata, sul display LCD appare per 5 se condi il simbolo TTL . Se questa indicazione non appare significa che l'illuminazione del flash non è sufficiente. Ripetete lo scatto a una distanza inferioreNelle fotocamere reflex Digitali SLR Non è possibile avere conferma della corretta esposizione mediante il lampeggiamento del sgnale nel mirino o nel display. E’ necessario controllare direttamente il risultato sulla immagine. ◆ La luce ausiliaria AF si accende automaticamente se la luce a disposizione non è sufficiente. La sua distanza utile va da 7 a 9 metri circa. ◆ Quando il flash è completamente carico, compare un segnale lampeggiante. Se si scatta prima che il flash sia totalmente carico, la macchina esporrà con un tempo lungo UTILIZZO DEL FLASH CON ALTRI MODI DI FUNZIONAMENTO DELLA FOTOCAMERA

REGOLAZIONE A PRIORITÀ DEI TEMPI

Quando impostate la velocità di scatto, la fotocamera automaticamente imposta il diaframma più adatto. Non è possibile impostare una velocità di scatto più breve di quella di sincronizzazione con flash.

REGOLAZIONE A PRIORITÀ DI DIAFRAMMI

Impostando il modo Av, dopo aver scelto il valore di diaframma desiderato, la fotocamera imposta automaticamente il tempo di scatto, in modo da avere una corretta esposizione dello sfondo.

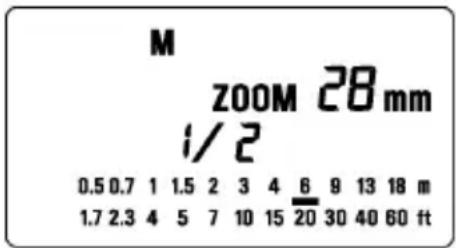

Potete impostare manualmente sia il valore di diaframma che il tempo di scatto. Si possono impostare tutti i tempi compresi fra quello di sincronizzazione flash e la posa Bulb.

Per evitare il surriscaldamento, non usate il flash per almeno 10 minuti dopo una sequenza di scatti, come indicato nella tabella Modalità Numero di esposizioni flash TTL, M (1/1,1/2)) 20 esposizioni continuate M(1/4, 1/8) 25 esposizioni continuate M(1/16-1/32) 40 esposizioni continuate Multi 10 cicli61 FLASH MANUALE La regolazione manuale del flash è conveniente quando le condizioni sono tali che il sistema TTL non funzionerebbe bene. Nel modo di funzionamento manuale è possibile regolare vari livelli di potenza, da 1/1( piena potenza) a 1/64 di potenza, con incrementi di uno stop.

1. Regolate la macchina in modalità M o Av

2. Premete il pulsante MODE sul flash fino a selezionare M

Quando premete il pulsante SEL, il valore del numero guida lampeggia

4. Premete il pulsante

per regolare la potenza del flash

5. Il display d'uscita del flash manuale cesserà di lampeggiare premendo nuovamente SEL

6. Attivare la messa a fuoco premendo il pulsante di scatto. Leggere la distanza fotocamera/soggetto sull'anello

delle distanze dell'obiettivo. Poi regolare il diaframma o la potenza del flash su di un valore che faccia coincidere, la distanza indicata sul display LCD del flash con quella letta sulla ghiera dell'obiettivo.

7. Quando la spia Ready si illumina, il flash è pronto per funzionare

◆ Potete calcolare la corretta esposizione seguendo la seguente formula: Numero guida NG/distanza del flash dal soggetto=F-stop Questo flash calcolerà automaticamente e indicherà la distanza appropriata dal soggetto seguendo la formula di cui sopra. (Consultare la tabella 1 dell'ultima pagina)

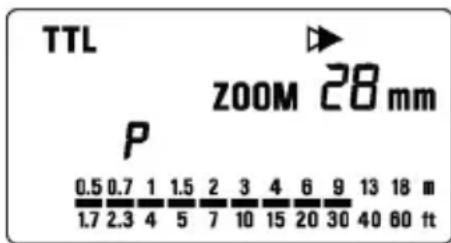

SINCRONIZZAZIONE DELLA SECONDA TENDINA

Quando si fotografa un soggetto in movimento con sincronizzazione lenta, davanti a lui comparirà la sua scia. Infatti la luce del flash scatterà quando la prima tendina è completamente aperta, quindi il soggetto rimarrà esposto da quando partirà il flash a quando si chiuderà la tendina (sincronizzazione della prima tendina). Quando si utilizza la sincronizzazione della seconda tendina, il flash scatterà appena prima della chiusura della seconda tendina, così che la scia del soggetto esposto alla luce ambiente sarà dietro il soggetto stesso, con un effetto più naturale.

1. Scegliete la modalità di ripresa della macchina

2. Impostate la modalità di funzionamento del flash (TTL)

3. Premere il pulsant

, L'indicazione verrà visualizzata sul display LCD.

4. Mettere a fuoco e scattare quando si accende la spia di pronto

La sincronizzazione avviene sulla prima tendina, se non compare l'indicazione di seconda tendina

Per cancellare la sincronizzazione sulla seconda tendina, escludere l'indicazione dal display LCD SINCRONIZZAZIONE AD ALTA VELOCITÀ' (FP) (Solo per fotocamere compatibili P-TTL) Quando si fotografa con un normale flash, non si può utilizzare una velocità maggiore di quella di sincronizzazione perché il flash deve scattare quando la tendina è completamente aperta.

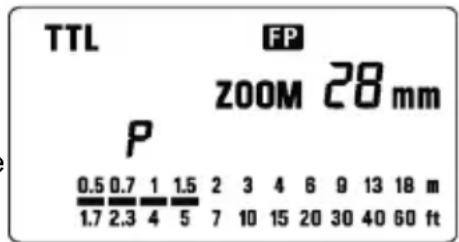

sincronizzazione ad alta velocità consente invece al flash di scattare mentre la tendina sta ancora aprendosi. Di contro è possibile usare una velocità di scatto della macchina superiore a quella di sincronizzazione.

1. Scegliete la modalità di ripresa della macchina. (Le modalità di

esposizione variano da fotocamera a fotocamera) Consultate il manuale della fotocamera usata.

2. Selezionate la modalità del flash intervenendo sul pulsante

MODE (Possono essere usate le seguenti modalità P-TTL, CONTRAST – CONTROL - SYNC FLASH, WIRELESS FLASH).

3. Premere il pulsante

e fare apparire la relativa indicazione sul display LCD

5. Quando sul flash si accende la spia

di pronto lampo potete scattare la foto.62 ◆ Se il tempo di sincronizzazione della fotocamera è più lento, rispetto al tempo di scatto impostato, il flash automaticamente imposta tale sincronizzazione ◆ Con la sincronizzazione high-speed, il Numero Guida cambia in relazione alla velocità di ripresa. Il campo d’azione del flash sarà inferiore quando la velocità è alta. (Consultare la tabella 2 dell'ultima pagina) ◆ Per cancellare il modo di funzionamento FP (flash ad alta velocità) seguite la procedura Flash ad alta velocità per far comparire l'indicazione relativa sul display LCD.

FLASH DI RIEMPIMENTO

Se si usa la funzione Flash di riempimento è possibile controllare gli effetti di luce e ombra, prima di scattare la foto.

1. Premere il pulsante MODE impostare il modo di funzionamento desiderato.

2. Premere il pulsante

alcune volte per far apparire la scritta sul display LCD.

3. Accertarsi che il flash sia pronto al lampo, poi premere il pulsante TEST per farlo scattare.

COMPENSAZIONE DELL’ESPOSIZIONE

(Solo per fotocamere compatibili P-TTL) Si può usare la compensazione dell' esposizione del flash in abbinamento con la normale compensazione di esposizione (per controllare il livello di esposizione dello sfondo). La compensazione di esposizione del flash può essere regolata di – 3 ~ +1 valori d'esposizione con incrementi di 1/2 di stop

1. Selezionate la modalità del flash intervenendo sul pulsante MODE (Si possono usare le seguenti

sincronizzazioni: P-TTL, HIGH SPEED SYNC FLASH, CONTRAST-CONTROL-SYNC FLASH, WIRELESS FLASH).

2. Premete il pulsante SEL e la spia

3. Premete il pulsante

3 per impostare la correzione di esposizione del flash desiderata

4. L'indicazione smetterà di lampeggiare e rimarrà fissa dopo aver

nuovamente premuto il pulsante SEL

5. Impostare la messa a fuoco.

6. Controllate che il soggetto sia compreso nel raggio d’azione che

compare sul display LCD dell’EF-610 DG Super PA-PTTL.

7. Potete scattare la foto dopo che s'illumina la spia di conferma sul flash..

◆ Per cancellare la compensazione dell'esposizione, riferitevi al punto 1 e impostate + 0 sul display ◆ Nella modalità “senza fili” è possibile regolare separatamente ogni flash, sia quello principale, sia quelli secondari. ◆ Se si desidera sovra/sottoesporre due o più flash contemporaneamente, usare il comando sovra / sottoesposizione della fotocamera

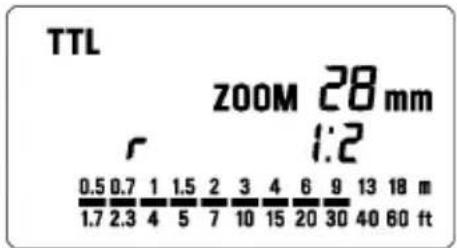

SINCRO FLASH E CONTROLLO DEL CONTRASTO

Quando si usa il flash EF-610 DG Super PA-PTTL con una fotocamera dotata di flash incorporato, è possibile usarli tutti e due contemporaneamente. ◆ É possibile infilare, direttamente nella slitta portaccessori a "contatto caldo" presente sulla impugnatura della fotocamera, il flash EF-610 DG Super PA-PTTL. Con le fotocamerereflex SLR Pentax digitali o a pellicola della serie MZ e *ist non è possibile usare il flash incorporato assieme al flash esterno. Infatti la slitta portaccessori è situata sul tettuccio del pentaprisma, che si ribalta per mettere in posizione il flash. Tuttavia il sincro flash per il controllo del contrasto può venire usato con i seguenti accessori Pentax: Adattatore a contatto caldo FG, Cavetto di estensione F5P e adattatore esterno F.63

1. Impostare il modo di funzionamento della fotocamera

2. Impostare il modo P-TTL sul flash EF-610 DG Super PA-PTTL

3. Premere il pulsante

del flash EF-610 DG Super PA- PTTL per far comparire nel display LCD i simboli / .

4. Mettere a fuoco. Controllare che la spia di pronto flash del

EF-610 DG Super PA-PTTL sia accesa e il flash incorporato sia carico e, in caso affermativo, scattare la foto. ◆ Questa procedura garantisce un rapporto tra i flash di 1:2 ( flash incorporato/EF-610 DG Super PA-PTTL

MODALITÀ MULTI FLASH

Mentre l’otturatore è aperto, il flash scatterà ripetutamente e una serie di immagini del soggetto verrà esposta sul medesimo fotogramma.. Uno sfondo scuro con un soggetto chiaro ottimizza l’impiego di questa modalità. E’ possibile regolare la frequenza degli scatti del flash tra 1Hz e 100 Hz. Si possono raggiungere fino a 90 scatti di seguito. Il numero massimo di scatti varia a seconda del numero guida del flash e della frequenza di scatto. (Consultare la tabella 3 dell'ultima pagina)

1. Regolate la modalità di esposizione della macchina su M e impostate

anche il valore di diaframma

2. Premete il pulsante Mode fino a quando appare l’opzione Multi-flash

3. Premete SEL fino a quando la frequenza di scatto del flash comincia a

4. Premete il pulsante

per impostare il valore desiderato

5. Dopo aver premuto nuovamente il pulsante SEL, la spia del livello di

potenza del flash inizierà a lampeggiare

6. Premete il pulsante

per regolare il livello di potenza

7. Premete il pulsante SEL e il numero di scatti inizierà a lampeggiare

8. Premete il pulsante

per impostare il numero dei lampi che si vuole ottenere

9. Premete il pulsante SEL e il display cesserà di lampeggiare

10. Quando la spia READY del flash è illuminata, il flash è pronta per l’uso

Nota: regolate la velocità dell’otturatore maggiore di; (Numero dei lampi desiderati-Frequenza dei lampi) FLASH INDIRETTO Quando, in una stanza, si scatta una foto con il flash, a volte una pesante ombra appare dietro al soggetto. Se si punta la parabola del flash verso l’alto, facendo riflettere la luce dal soffitto o dalle pareti, il soggetto avrà un’illuminazione più morbida. Premete il pulsante di blocco e ruotate la testa del flash in modo da regolare il suo angolo d'inclinazione nelle varie direzioni. In alto: 0, 60, 75, 90 In basso; 0,7 Destra: 0, 60, 75, 90 Sinistra: 0, 60, 75,90, 120, 150, 180 Quando la modalità Flash Indiretto è attiva, l'apposito simbolo apparirà sul display LCD. L’immagine sarà influenzata dal colore dalla superficie riflettente. Meglio se pareti e soffitto sono bianchi. A causa della riflettanza della superficie, della distanza del soggetto e di altri fattori, l’effettiva distanza per la modalità TTL AUTO può variare. Controllate che l'esposizione sia corretta (simboli TTL sul display LCD) prima di scattare. ESPOZISIONE CLOSE-UP Per il flash indiretto può essere acceso al 7° per close-up. Il Flash sarà operativo solo per soggetti da 0,5 a 2 m. Quanto la testa del flash si attiva 7° si accende il simbolo64 PANNELLO RIFLETTENTE Il flash incorpora un pannello riflettente che contribuisce a creare il punto di luce di luce negli occhi del soggetto quando si usa il flash nella modalità di lampo riflesso. Estrarre il pannello diffusore e quello riflettente e riposizionare il diffusore nel suo alloggiamento. (Estrarre diffusore e pannello con la massima delicatezza.)

◆ Per utilizzare nel modo migliore il pannello diffusore, ribaltare di 90° gradi in alto la testa del flash e riprendere il soggetto da breve distanza.

FLASH TELECOMANDATO SENZA FILI

(WIRELESS) (Solamente per le fotocamere compatibili P-TTL) Usando il modo " flash a distanza senza fili" è possibile ottenere fotografie in cui i volumi del soggetto sono messi in maggiore risalto da ombre appropriate. Ciò dipende dalla posizione dei flash. E' possibile sistemare il flash nella posizione migliore grazie al collegamento a distanza che non richiede cavetti di sincronizzazione. La comunicazione tra fotocamera e flash avviene, con il EF-610 DG Super PA-PTTL, grazie alla stessa luce del flash. In questo modo di funzionamento la fotocamera calcola automaticamente la corretta esposizione. ◆ E' necessario fissare su di un treppiede il flash separato dalla fotocamera. Tutti i treppiedi posseggono una vite da avvitare nel corrispondente foro filettato presente sulla base del flash. ◆ Attenzione a non mettere il flash nel campo inquadrato dall'obiettivo. ◆ Il flash può venire sistema a una distanza dal soggetto variabile tra 0,5 e 5 metri, anche la distanza fotocamera/soggetto può variare da 0,5 a 5 metri. ◆ Se un altro fotografo usa un sistema di flash a distanza assieme a voi, può accadere che i vostri flash emettano luce senza che li abbiate comandati. Ma in seguito al lampeggiare degli altri flash. In questo caso è necessario impostare un canale di trasmissione diverso da quello impostato dall'altro fotografo.

(Esclusa la *ist Ds(2), DL(2), K100D(S), K110D)

1. Premere il pulsante MODE per selezionare i simboli

⁄ TTL ⁄ ⁄ . 2. La spia del canale di trasmissione si metterà a lampeggiare premendo il pulsante SEL 3. Impostare il numero del canale di trasmissione premendo il pulsante

4. Premere il pulsante SEL alcune volte, fino a che il segnale del canale non smette di lampeggiare 5. Inserire il flash nella slitta della fotocamera, azionare l’interruttore di accensione, premere a metà corsa il pulsante di scatto: il flash inizierà a colloquiare con la fotocamera, trasferendole le informazioni circa i suoi settaggi. Staccare il flash dalla fotocamera e metterlo nella posizione desiderata Estrarre il flash incorporato della fotocamera e assicurarsi che sia carico. ◆ Nel modo di funzionamento "flash a distanza" quando il flash è carico, l'illuminatore autofocus si mette a lampeggiare. 8. Mettere a fuoco l'obiettivo. ◆ E’ possibile impostare la sovra / sottoesposizione intenzionale. Per maggiori dettagli consultare il paragrafo Sovra/sottoesposizione intenzionale ◆ Mediante le impostazioni personalizzate della fotocamera è possibile escludere il flash incorporato dalla sua funzione di flash principale. Consultare, per maggiori dettagli, il libretto d’istruzioni della fotocamera. ◆ E’ possibile usare il flash in modalità Sincronizzazione Veloce. Impostare la modalità Sincro HiSpeed sul flash (W HS) come spiegato prima e consultare il libretto d’istruzioni della fotocamera. ◆ E’ anche possibile impostare il flash in P-TTL a potenza ridotta (1/1 – 1/64)65 Settaggi di correzione

Quando premete il pulsante SEL, il valore del numero guida lampeggia 2.Premete il pulsante

per regolare la potenza del flash 3.Il display d'uscita del flash manuale cesserà di lampeggiare premendo nuovamente SEL

USO DEL FLASH COLLEGATO ALLA FOTOCAMERA

E’ possibile utilizzare gli impulsi emessi da un EF-610 DG SUPER PA-PTTL fissato alla fotocamera per pilotare un altro EF-610 DG SUPER PA-PTTL che opera staccato dalla fotocamera ◆ Lavora solamente con due o più flash EF-610 SUPER DG PA-PTTL ◆ In queste pagine chiameremo il flash inserito nella fotocamera "Controller" e il flash staccato "Secondario". Quando si usa solamente OFF-CAMERA FLASH Regolazione del "controller"

1. Collegare il flash alla fotocamera

2. Premere il pulsante

MODE per selezionare le indicazioni

3. Premere il pulsante SEL per fare in modo che lampeggi nel

display l'indicatore del canale

per impostare il canale di trasmissione

5. Premere il pulsante SEL alcune volte, fino a che il segnale del canale non smette di lampeggiare

Regolazione del flash ausiliario

6. Premere il pulsante MODE per impostare

7. Premere il pulsante SEL per far lampeggiare nel display il

segnale corrispondente al canale

8. Premere il pulsante

per impostare lo stesso numero di canale impostato sul flash "controller".

9. Premere il pulsante SEL alcune volte, fino a che il segnale del

canale non smette di lampeggiare

10. Mettere il flash ausiliario nella posizione desiderata

11. Assicurarsi che entrambi i flash siano carichi.

◆ La spia di pronto lampo lampeggerà e la luce dell'illuminatore ausiliario AF lampeggerà anch'essa per indicare il pronto lampo.

12. Mettere a fuoco e scattare la foto

◆ E’ disponibile anche la modalità High Speed Synchro Dopo aver effettuato i settaggi precedenti

impostare il flash su High Speed Synchro. Per maggiori dettagli leggere il paragrafo High Speed Synchro Quando si usa CONTROLLER e OFF-CAMERA FLASH. Regolazione del "controller"

1. Collegare il flash alla fotocamera

Premere il pulsante MODE per selezionare le indicazioni

3. Premere il pulsante SEL per fare in modo che lampeggi nel

display l'indicatore del canale

per impostare il canale di trasmissione

5. Premere il pulsante SEL alcune volte, fino a che il segnale del canale non smette di lampeggiare

Regolazione del flash ausiliario

6. Premere il pulsante MODE per impostare

7. Premere il pulsante SEL per far lampeggiare nel display il

segnale corrispondente al canale

8. Premere il pulsante

per impostare lo stesso numero di canale impostato sul flash "controller".66

9. Premere il pulsante SEL alcune volte, fino a che il segnale del canale non smette di lampeggiare

10. Mettere il flash ausiliario nella posizione desiderata

11. Assicurarsi che entrambi i flash siano carichi.

◆ La spia di pronto lampo lampeggerà e la luce dell'illuminatore ausiliario AF lampeggerà anch'essa per indicare il pronto lampo.

12. Mettere a fuoco e scattare la foto

Anche se il flash EF-610 DG Super PA-PTTL non è collegato alla fotocamera, lo si può far scattare ugualmente mediante il flash incorporato alla fotocamera stessa, oppure mediante un altro flash.

1. Collegare il flash alla macchina fotografica

2. Impostare sulla fotocamera il modo di esposizione desiderato.

Se impostate Av oppure M, dovete impostare anche l'apertura di diaframma desiderata.

3. Accendere l'interruttore del flash. Premere il pulsante della

fotocamera a metà corsa. ◆ Da questo momento l'apertura del diaframma e la sensibilità della pellicola sono automaticamente trasmessi al flash.

4. Scollegare il flash dalla fotocamera

5. Premere il pulsante MODE e impostare il modo

6. Premere il pulsante SEL alcune volte e far lampeggiare l'indicatore dei valori d'uscita del flash

7. Premere il pulsante

per selezionare i valori d'uscita ◆ Determinare la potenza del flash selezionando, sul pannello LCD, una distanza che sia la più vicina possibile a quella tra il flash accessorio e il soggetto ◆ Potete anche impostare manualmente sul flash la sensibilità della pellicola o il valore di diaframma a. Per la sensibilità della pellicola...premere MODE e selezionare ISO, poi premere il pulsante SEL per far lampeggiare l'indicatore. Premere il pulsante

e impostare la sensibilità della pellicola, infine premere ancora il pulsante SEL b. Per il valore di diaframma....se il flash è regolato sul modo Slave, premere il pulsante SEL per far lampeggiare l'indicatore del valore di diaframma, poi premere il pulsante

per impostare il valore di diaframma desiderato. Infine premere il pulsante SEL

8. Premere il pulsante SEL alcune volte per far apparire l'indicazione

9. Sistemare il flash secondario nel punto desiderato. Ricordarsi di non sistemare il flash secondario

all'interno della inquadratura

10. Dopo esservi assicurati che tutti i flash siano pronti al lampo, premete il pulsante di scatto per

realizzare la fotografia ◆ Quando il flash EF-610 DG Super PA-PTTL è pronto al lampo, la luce ausiliaria AF si mette a lampeggiare ◆ Il flash non scatterà se il flash EF-610 DG Super PA-PTTL è collegato al corpo macchina mentre è regolato sul modo Slave ◆ A causa di errori che possono essere causati dal pre flash nella modalità P-TTL, non è possibile usare il flash incorporato della MZ-S, MZ-L, *ist or delle fotocamere reflex SLR Digitali. Inoltre se, assieme a questo, usate anche un flash Pentax, dovete utilizzare la modalità Manuale.

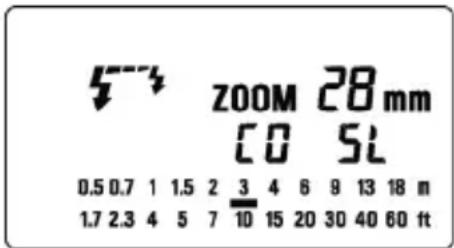

STABILIRE I FLASH SECONDARI

Se si usano due o più flash EF-610 DG Super PA-PTTL è possibile stabilire quali flash debbano scattare insieme mediante la selezione dei canali. In questo modo un flash funge da flash principale e gli altri da secondari.67 Impostare i flash per lo scatto

1. Collegare il flash che deve scattare alla fotocamera

2. Impostare la fotocamera sul modo di funzionamento Tv o M

◆ Impostare la velocità dell'otturatore su 1/30 o un tempo più lungo.Il flash principale trasmetterà le informazioni prima che gli altri flash scattino a loro volta. Se si usa un tempo di sincronizzazione più veloce di 1/30 i vari flash non scatteranno in sincronia l'uno con l'altro.

3. Mettete su ON l'interruttore del flash e premete a metà corsa il pulsante di scatto.

In questo modo l'apertura del diaframma e la sensibilità del film saranno automaticamente trasferiti al flash

4. Staccare il flash dalla fotocamera

5. Premere il pulsante MODE e impostare

6. Premere il pulsante SEL per far lampeggiare l'indicatore del

7. Premere il pulsante

per impostare il numero del canale (C1 o C2)

8. Premere il pulsante SEL per far lampeggiare l'indicazione del

valore d'uscita del flash

9. Premere il pulsante

per impostare il valore d'uscita ◆ Stabilire la potenza del flash impostando, sul pannello LCD, una distanza che sia la più vicina possibile a quella che intercorre tra il flash secondario e il soggetto. Se la distanza è fuori dalla portata, cambiare l'apertura del diaframma.

10. Premere il pulsante SEL alcune volte per far apparire l'indicazione

11. Mettere il flash nella posizione voluta. Attenzione a non inserire il flash nella inquadratura.

Impostare il flash principale

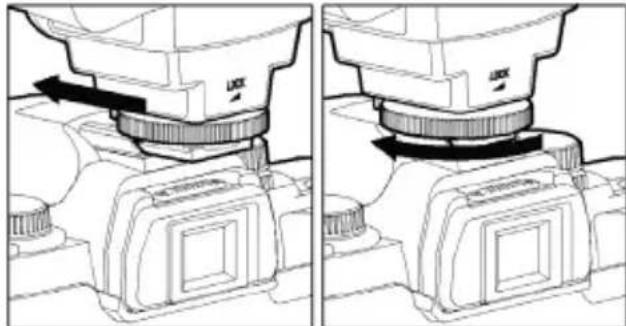

12. Collegare il flash principale alla fotocamera

13. Premere il pulsante MODE e impostare

14. Premere il pulsante SEL per far lampeggiare l'indicatore del

15. Premere il pulsante

e impostare lo stesso numero di canale dei flash che debbono scattare

16. Premere il pulsante SEL per far lampeggiare l'indicazione del valore d'uscita del flash

17. Premere il pulsante

per far comparire la segnalazione

18. Premere il pulsante SEL per far cessare il lampeggiamento della indicazione

19. Dopo esservi assicurati che tutti i flash siano pronti al lampo, premete il pulsante di scatto per
