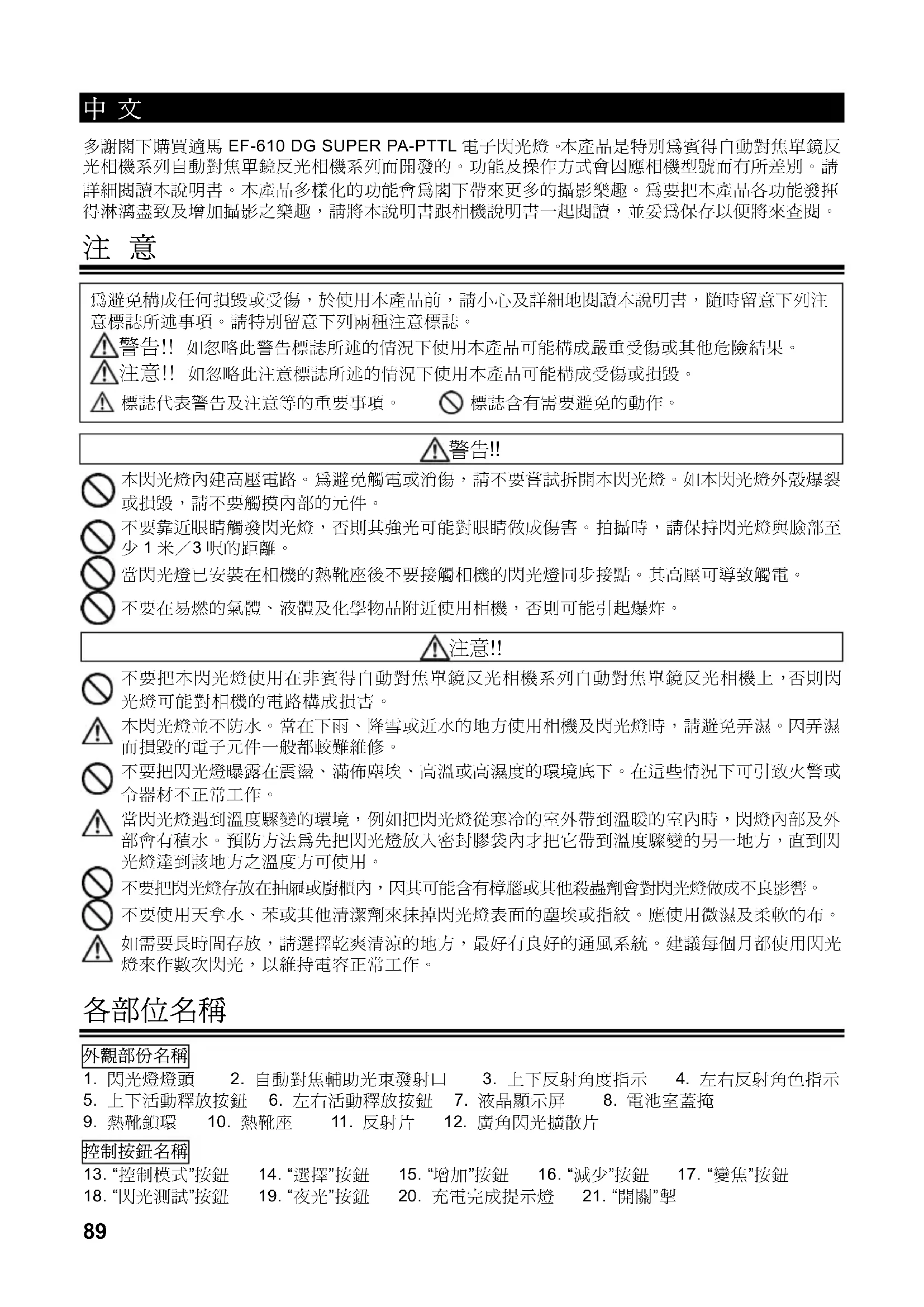

多謝閣下購買適馬 EF-610 DG SUPER PA-PTTL 電子閃光燈。本產品是特別為賓得自動對焦單鏡反

光相機系列自動對焦單鏡反光相機系列而開發的。功能及操作方式會因應相機型號而有所差別。請詳細閱讀本說明書。本產品多樣化的功能會為閣下帶來更多的攝影樂趣。為要把本產品各功能發揮得淋漓盡致及增加攝影之樂趣，請將本說明書跟相機說明書一起閱讀，並妥為保存以便將來查閱。

1. 閃光燈燈頭 2. 自動對焦輔助光朿發射口 3. 上下反射角度指示 4. 左右反射角色指示

5. 上下活動釋放按鈕 6. 左右活動釋放按鈕 7. 液晶顯示屏 8. 電池室蓋掩

9. 熱靴鎖環 10. 熱靴座 11. 反射片 12. 廣角閃光擴散片

為避免構成任何損毀或受傷，於使用本產品前，請小心及詳細地閱讀本說明書，隨時留意下列注意標誌所述事項。請特別留意下列兩種注意標誌。 警告!! 如忽略此警告標誌所述的情況下使用本產品可能構成嚴重受傷或其他危險結果。 注意!! 如忽略此注意標誌所述的情況下使用本產品可能構成受傷或損毀。

標誌代表警告及注意等的重要事項。 標誌含有需要避免的動作。 本閃光燈內建高壓電路。為避免觸電或消傷，請不要嘗試拆開本閃光燈。 或損毀，請不要觸摸內部的元件。 不要靠近眼睛觸發閃光燈，否則其強光可能對眼睛做成傷害。拍攝時，

少 1 米／3 呎的距離。 當閃光燈已安裝在相機的熱靴座後不要接觸相機的閃光燈同步接點。其高壓可導致觸電。 不要在易燃的氣體、液體及化學物品附近使用相機，否則可能引起爆炸。

不要把本閃光燈使用在非賓得自動對焦單鏡反光相機系列自動對焦單鏡反光相機上，

光燈可能對相機的電路構成損害。 本閃光燈並不防水。當在下雨、降雪或近水的地方使用相機及閃光燈時，請避免弄濕。

而損毀的電子元件一般都較難維修。 不要把閃光燈曝露在震盪、滿佈塵埃、高溫或高濕度的環境底下。 在這些情況下可引致火警或

當閃光燈遇到溫度驟變的環境，例如把閃光燈從寒冷的室外帶到溫暖的室內時， 部會有積水。預防方法為先把閃光燈放入密封膠袋內才把它帶到溫度驟變的另一地方，

光燈達到該地方之溫度方可使用。 不要把閃光燈存放在抽屜或廚櫃內，因其可能含有樟腦或其他殺蟲劑會對閃光燈做成不良影響。 不要使用天拿水、苯或其他清潔劑來抹掉閃光燈表面的塵埃或指紋。應使用微濕及柔軟的布。 如需要長時間存放，請選擇乾爽清涼的地方，最好有良好的通風系統。 燈來作數次閃光，以維持電容正常工作。90

本產品使用四枚 AA 型鹼性電池或 Ni-Cd/Ni-MH 充電池。雖然錳電池可被用使於本產品上，但因 其電量遠不及鹼性電池，所以並不建議使用。如電池組須要 30 秒以上方能充電完成（提示燈亮

◆ 為確保妥善的電力接觸，可清潔電池接點後才安裝電池。 ◆ Ni-Cd/Ni-MH 電池的兩端接點因沒有標準，如使用該種電池的話，請確定電池室接點與電池接

◆ 為防止電池發生爆炸、洩漏或過熱，請使用相同品種及品牌之電池，不要把品種不同或新舊不

◆ 不要把電池拆開、短路或暴露於水火當中，否則可能引起爆炸。此外，不要把非充電性質之電

◆ 如需長時間閒置此閃光燈，請把電池取出，以防電池洩漏可能帶來的損毀。 ◆ 低溫能影響電池的效能，如需於寒冷天氣下使用此閃光燈，請盡量縮短閃光燈暴露於空氣的時

◆ 建議於長途旅程或於寒冷的戶外進行拍攝工作前攜帶足夠後備電池。

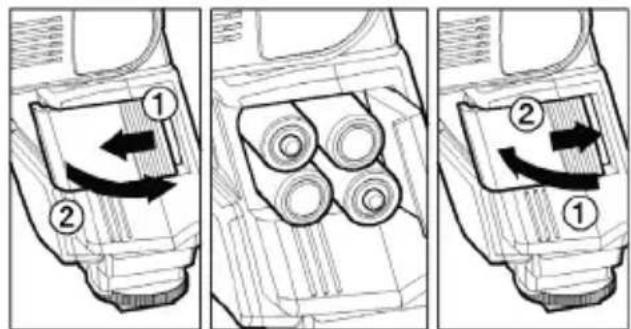

1. 確定已把電源關閉後（推至 OFF 位），依附圖箭

2. 按照附圖所示之正負極方向放入四枚 AA 型電池

4. 把電源開關掣推至 ON，數秒後充電完成提示燈將

5. 請按下“閃光測試”按鈕以確定閃光燈能正常運作。

為節省電力，本閃光燈於停用大約 3 分鐘後便會自動關閉電源。此時可按“閃光測試”按鈕或半按 相機上之快門釋放掣重新啟動閃光燈。請留意，在無線 TTL 模式、一般伺服模式及指定伺服模 式時，自動關閉電源機制將不能正常運作。

如電池電量不足或相機與閃光燈之間訊息設定發生錯誤，閃光燈上的液晶顯示屏將會出現“Er”圖 示，並不停閃爍。此時，可嘗試將閃光燈電源關閉，後再重新啟動，如繼續出現該“Er”錯誤訊息，

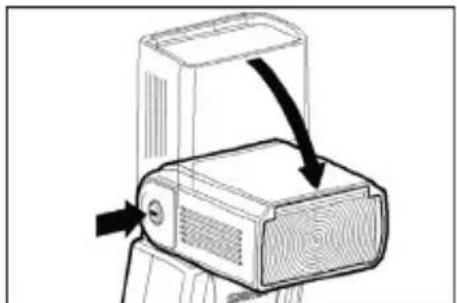

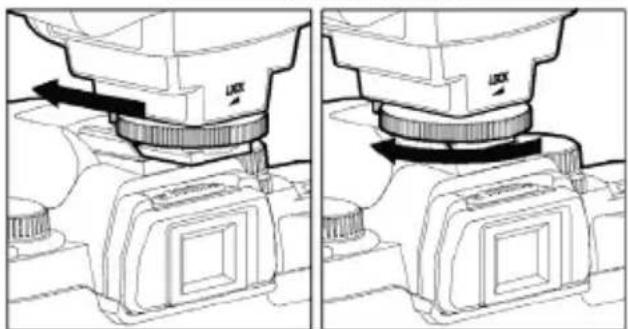

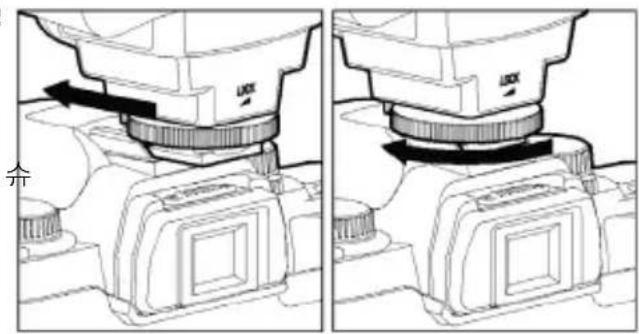

按下“上下活動釋放按鈕”來調節閃光燈燈頭到合適的上仰角度。 ◆ 如閃光燈被調節往上仰位置，液晶顯示屏將會出現圖示 。 如燈頭被調節到一個有不正確的位置，此圖示會不停閃爍。 安裝閃光燈到相機及其解除 請確定已把電源關閉，把閃光燈的熱靴座插到相機 的熱靴上，然後順時針方向轉動“熱靴鎖環”直到鎖

◆ 每次安裝或移除閃光燈時，請抓住閃光燈底部以 防損壞閃光燈的靴座或相機的熱靴。91 ◆ 如相機的內置閃光燈被開啟彈出，請把其按回成收藏狀態後方可安裝本閃光燈。 ◆ 如要把已安裝的閃光燈移除，先逆時針方向轉動“熱靴鎖環”直至不能再轉時，然後才可把閃光燈抽出。

本閃光燈預設為自動變焦模式，燈頭會隨鏡頭焦距之改變來變換涵蓋角度。當按下“Zoom”按鈕時， “M”會顯示在液晶顯示屏上，這時，每按一次 ZOOM 按鈕，燈頭涵蓋角度會從廣角逐漸改變到遠 攝，再重回自動變焦模式。變焦之順序如下： 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm →（自動）

在配用 DA, DFA, FA, FAJ, F 等系列鏡頭或 適馬品牌系列鏡頭時，閃光燈的燈頭將會依隨鏡頭焦

距的變動，自動配合變換照射涵蓋角度。 ◆ 在使用數碼單鏡反光相機時，其焦距視角涵括數值是有異於傳統 35mm 單鏡反光菲林相機的正 常焦距值，但數碼單鏡反光相機將會自動換算配合。 ◆ 每次開啟電源，閃光燈會回到上一次關閉電源時燈頭涵蓋角度之設定。 ◆ 如使用的鏡頭焦距比燈頭更廣角的話，照片邊緣位置會出現曝光不足。 ◆ 閃光燈指數會隨燈頭涵蓋角度而改變。

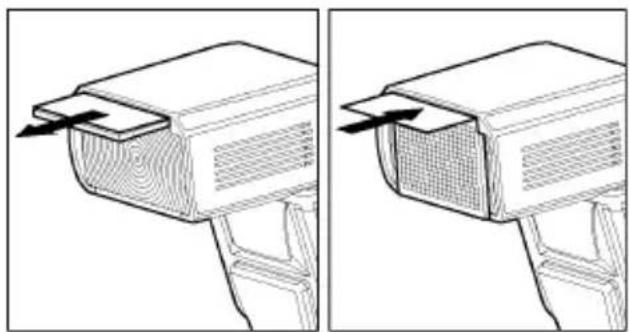

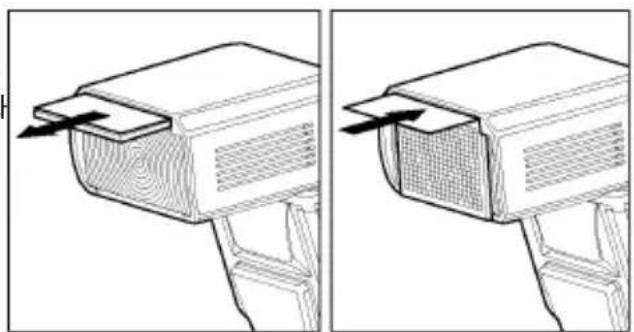

閃光燈內附置能覆蓋達 17mm 的超廣角閃光擴散 片。設置；先將廣角閃光擴散片及反射片從閃燈頂部 拉出，繼將其反下覆蓋閃燈發射表面(拉出光片請小 心)，再將(11)反射片退回閃燈內；閃燈將自動設定閃 光覆蓋角度為 17mm。 ◆ 如廣角擴散片意外地脫落，ZOOM 按鈕將不能運 作。若遇到此情況請聯絡銷售本產品之店舖或維修中心。

當按下 LIGHT 按鈕時，液晶顯示屏的夜光照明系統會被啟動，照明維持大約 8 秒鐘。

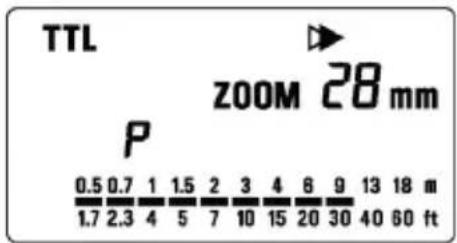

閃燈當配用 MZ / Z 系列和*ist 系列菲林單鏡反光菲林相機或賓得數碼單鏡反光相機時，閃燈有效 覆蓋範圍提示，將受制約於所配用鏡頭類別而有所區分，如配用 A 系類別鏡或隨其後所生產的鏡 頭，閃光的有效覆蓋範圍提示訊息，將自動顯示在閃燈 LCD 屏幕上，反之，若使用較 A 系類別 鏡生產期還早的，閃光有效覆蓋範圍提示，將不會在 LCD 屏幕出現。 TTL 自動閃燈功能 於 TTL 自動模式時，閃光燈將配合相機進行現場測光評估，並根據鏡頭 焦距，自動輸出適合光量，從而令主體得到正確曝光。

1. 將相機曝光模式設定為 P(PICT) 模式。

4. 從閃燈 LCD 屏幕上查証所欲拍攝體，是否處閃光有效覆蓋範圍內。

5. 待閃燈充電完滿後，按下快門釋放鍵。

閃燈充電完滿提示，將同時在相機觀景窗內和閃燈背部操控板上出現。92

◆ 閃燈若與備有 P-TTL 功能的相機合用，TTL 將由 P-TTL 制式所控制操作，若閃燈設定為 TTL

時，“P"符號將在液晶板上出現。 ◆ 當相機接收正確曝光訊息時，TTL 符號字樣將在屏幕上出現 5 秒，若此提示並没出現，即表示 閃光覆蓋度不足，請縮短拍攝距離，再重覆拍攝程序。(被攝圖像，若依隨數碼單鏡反光相機 觀景屏內的“閃光曝光”後，並不理想或閃燈 LCD 液晶屏上的閃光提示，在曝光後・停閃動；此 情况下，可直接從被攝影像上檢視曝光情况是否理想。) ◆ 在比較黑暗的環境進行對焦的話，輔助自動對焦光朿將會自動開啟。（注意：有效距離為 0.7 米／2.3 呎到 9 米／29.5 呎）。 ◆ 當閃光燈充電完成後，閃光燈標記將顯示在相機的觀景器內。若閃光燈充電尚未完成前而按下快 門釋放鈕進行拍攝的話，閃光燈並不會被觸發，但相機將會以一個較慢的快門來進行該次拍攝。 閃燈在相機不同模式設定下的配合

因拍攝所需，可自行設定所欲快門曝光速度，相機將自動選擇合適的光圈值以配合；但快門速度 值的選擇，是不可超越相機己規限的閃光同步速度值。

在 Av 模式上選擇所需的光圈值，相機將自動選擇合適的快門曝光速度以配合。 手動曝光設定 M 閣下可自由設定所需快門值和光圈值進行拍攝，最高速快門值和 B 長時間曝光值，均可選用。

為免閃燈因連續發射，而導致閃燈内部電路過熱，請讓閃光燈依隨下列表格所述操作，並務請在 每組次組完成後，讓閃光燈休息至少 10 分鐘。 TTL，手動（全輸出，半輸出） 連續 20 次 手動（1/4 輸出，1/8 輸出） 連續 25 次 手動（1/16 輸出，1/32 輸出） 連續 40 次 頻閃 循環 10 次

讓攝影師可因應拍攝所需效果，而自行調節閃光燈輸出光量 度；閃光可選擇以全光 1 / 1 至 1/128 光度輸出，每以 1 級遞增。

1. 設定相機的曝光模式為全手動模式 M。

2. 按下閃光燈上的“MODE”按鈕，選擇自控閃光控制模式 M。

3. 當按下“SEL”按鈕後，輸出數值會閃爍。

4. 按 ＋ 或 － 按鈕，以設定所需的輸出光度。

5. 再按一次“SEL”會使顯示停止閃爍。

6. 按下快門釋放掣進行對焦，然後查看鏡頭距離尺上-被攝體的距離數值，繼而可調節光圈 F 值

7. 當“充電完成提示燈”亮起，表示閃光燈已就緒待發。

◆ 正確曝光亦可用以下的方程式來計算： 閃光燈指數 GN(表 1)／閃燈與主體距離＝光圈 F.值 本閃光燈亦是根據此一方程式來計算 / 操作(請参閱本書最後頁表 1)。 第二簾幕 (後簾) 閃燈同步 當使用慢速閃燈同步來拍攝移動中主體時，在閃光燈發射後，主體移動中的殘影會出現在主體之 後。這是因為一般閃光燈在首快門簾幕剛開時便發射，主體於快門簾幕關閉前的所有活動亦會被93 記錄下來（此為第一簾幕閃燈同步）。當使用第二簾幕閃燈同步時，閃光燈會於次快門簾將開始 關閉前才發射，因此，主體於快門剛開啟至閃光燈發射之間時，其移動中周邊光源會被記錄於主 體影像之後，使最後的成像有較自然的動感效果。

2. 選擇閃燈的模式 (TTL 模式)。

4. 當閃光燈已就緒後便可向主體對焦並進行拍攝。

簾幕(後簾閃燈同步功能尚未被設定成功。 ◆ 如要取消第二簾幕閃燈同步功能，只需把閃光燈液晶顯示屏上的

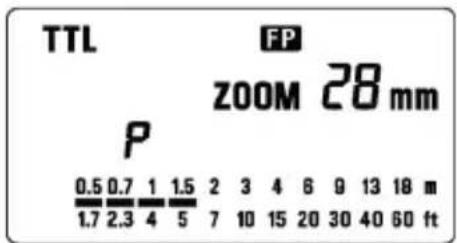

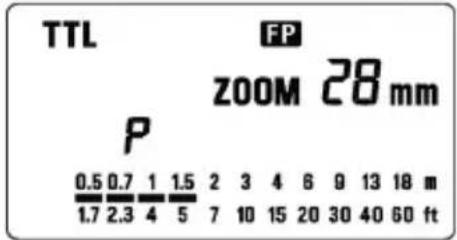

(FP) 高速快門閃光同步 (祗適配內置 P-TTL 功能的相機) 機配用普通閃燈拍攝時，是不容許所設定的快門速度高出於相機所指定的閃光燈同步操作系數，這 因閃燈將會在快門簾全開啟的瞬間己被觸發；

閃光功能，便是讓快門在開啟運行時，閃光仍保持 閃亮，因此便可選用比閃燈同步系數所規限更高的快門速度。

1. 設定相機模式(不同相型號機上的曝光模式，均有區別)請参閱

2. 在閃燈 MODE 鍵中選擇閃光模式(P-TTL, 反差控制同步閃光,

5. 待充電完滿提示燈亮起後，便可進行拍攝

若相機設定的快門同步閃光速度低於相機的正常同步閃光系數，閃燈將轉換回普通程式閃光。

◆ 如欲取消 FP 模式功能，可依隨前該模式設定工序，直至 符號在 LCD 屏幕上消失。

此模式可在閃燈拍攝前，先以閃燈頻閃方式，照射主體，從而檢視主體被照射時的光、影效果情況。

3. 確定充電完成，按著 TEST 鈕發放檢視燈光。

曝光補償 (祗適配內置 P-TTL 功能的相機) 在使用閃光燈拍攝時，閃光燈的曝光補償可連同一般的曝光補償（控制背景曝光）一同被使用。 閃光燈曝光補償可設定範圍由－3 級到＋3 級作 1/3 級遞增。（有些相機型號只能作 1/2 級遞增。）

1. 在閃燈 MODE 鍵中選擇閃光模式(P-TTL,反差控制同步閃光, 無線閃光等，均可選用可選用)

2. 按下 SEL 按鈕，使 圖示訊息閃動。

3. 按下 ＋ 或 － 按鈕，來設定所需的閃光輸出補償值。

4. 再按 SEL 按鈕，閃爍訊號即停止，並維持顯示。

6. 請檢視 EF610 DG Super PA-PTTL 的顯示屏，確定被攝體處

7. 在“充電完成提示燈”亮起後，便可進行拍攝。

◆ 如取消此模式，可從上述第 2 步開始及調節顯示至+0 便可。 ◆ 若作為無線連結拍攝時(飛燈)，可設定為主導引發燈和被誘發燈。 ◆ 若两支或多支閃燈拍攝時，同設定補償值，建議請用相機的曝光補償模式。94

相機可利用內置閃光燈協同 EF-610 DG SUPER PA-PTTL 閃光燈，一起以雙閃燈作拍攝工作

◆ 若熱靴設置在相機手柄上，即可裝置 EF-610 DG SUPER PA-PTTL 閃燈在其上便可完成；但

當配用 MZ / Z 系列和*ist 系列菲林單鏡反光菲林相機或賓得數碼單鏡反光相機時，便出現不相 配用的情况，因上列機種熱靴位置正處於機頂菱鏡上方，有礙內置閃燈的昇起,，故・能實現以 雙閃燈一同作拍攝工作；為克復以上制約，可借助賓得外置閃燈配件- (Hot Shoe Adapter FG, Extension Cord F5P and Off-Camera Shoe Adapter F) 達成。

2. 在 EF-610 DG SUPER PA-PTTL 燈上，設定為 P-TTL 模式。

3. 在閃燈控制鍵上，按動＋ 或 －鍵,直至

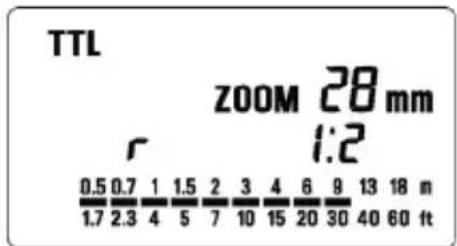

◆ 燈光輸出比率在此程序下為 1 : 2(內置閃燈：EF-610 DG SUPER)。

當使用慢快門的時候，頻閃模式能令閃光燈於快門開啟時作連續發射。主體的影像會被連續地記 錄在該張底片上。如影像在一個黑暗背景前拍攝，此效果將會非常明顯。連閃頻率可調範圍由每 秒 1 次(1HZ)到每秒 100 次(100HZ)，最多可連閃 90 次。連閃次數受限於連閃頻率及輸出數值， 詳情請參閱說明書最後頁(表三)。

2. 按下閃光燈上的 MODE 按鈕來選擇頻閃模式（MULTI）。

3. 按下 SEL 按鈕使連閃頻率數值在液晶屏上閃爍。

4. 按下 ＋ 或 － 按鈕來選擇連閃頻率數值。

5. 再按下 SEL 按鈕，閃光燈輸出值出現不停閃爍。

6. 按下 ＋ 或 － 按鈕來設定閃光燈輸出值。

7. 再按一下 SEL 按鈕，令頻閃次數閃爍。

8. 按下 ＋ 或 － 按鈕來設定頻閃次數。

9. 再按一下 SEL 按鈕，使各顯示停止閃爍。

10. 當充電完成提示燈亮起，表示閃光燈已準備就緒。

注意：請把快門設定為不短於（頻閃次數 ÷ 連閃頻率）。

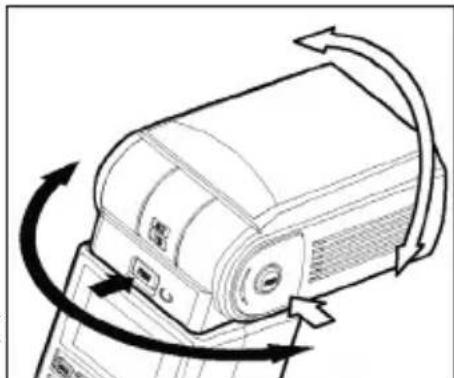

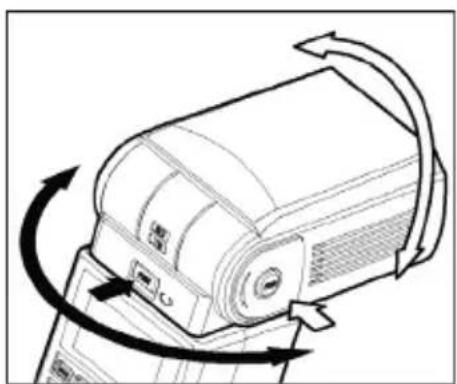

在室內房間中使用閃光燈正面向主體進行拍攝，很多時在主體 背後將會出現強烈的背影。若將閃光燈燈頭調節往上或往側面， 則可利用天花板或牆壁的反射光，使主體所受的照明度，呈現 比較平均柔和。按下上下活 動釋放按鈕或左右活動釋放按鈕來調節反射角度。

請選擇白色作燈光反射面，其他顏色的表面，將令反射回來的光帶有偏色的色溫。 因應不同之反射表面、主體距離等因素，閃燈在 TTL(Auto 模式)，其原本所示的有效覆蓋閃光距 離將有所改動。請於釋放快門後，檢查液晶顯示屏上的《TTL（圖示）閃光覆蓋範圍》是否正確。95

應把閃光燈頭調節向下 7 度可作近攝閃光之用。在此情況下閃光燈的有效距離為 0.5 米至 2 米。 當閃光燈頭在向下 7 度 ，液晶顯示屏上左下角，將出現閃爍圖案提示。

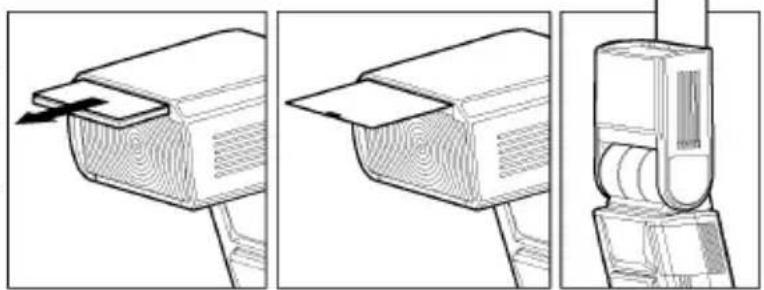

閃光燈內附置反射片，在進行燈光反射攝影模式時，它能將閃光燈所發出的光線反射至被攝主體表面、同時在主体的眼睛上造出高光的效果。設置：首將廣角閃光擴散片及反射片從閃燈頂部拉出，(拉出光片請小心)，再將(12) 擴散片退回閃燈內 ◆ 創立燈光反射攝影模式，適在近距進行，並將閃燈發射部翹起至 90 度°。 無線閃光 (祗適配內置 P-TTL 功能的相機) 當選用此”無線閃光”模式時，閃燈將無需使用連接綫與相機相連，便可使閣下所攝圖像，能營造出富立體感圖像，或同時利用閃燈所安放位置，運用光、影效果，便可突顯被攝體自然美態的一面；在此”無線閃光”模式中，相機將自行自動調節正確曝光值，而EF-610 DG SUPER PA-PTTL 是利用閃光燈的閃光作為與機身的相互連繫。 ◆ 當將閃光燈和相機分置時，小型閃光燈座最為實用；小型燈座底部，備有可連接三腳架的鏍，方便接合。 ◆ 請勿將閃光燈安放於拍攝範圍內。 ◆ 閃光燈的有效放置距離約為 0.5m – 5m，相機與被攝體距約為 1m – 5m。 ◆ 在拍攝操作時，若遇上附近正使用 無線閃光”相同模式的拍攝影友，為免閃燈因他人影响而被誘發；這時請將所用的操作頻道轉換。

2. 當按下 SEL 鍵，頻道訊息即出現，並閃動

5. 將閃燈裝接在相機上，開啟機身電源，繼而按下快門釋放鈕一半，閃光燈前所設定訊息即自行傳送至相機內

無線閃光”模式時，閃燈上的 AF 自動對焦輔助燈將不停眨動，這代表閃光燈己充電完滿

◆ 閃燈可作曝光補償選擇，詳情請詳閱 曝光補償 環節 ◆ 可利用相機的’自設功能’ 模式，使免除內置閃光燈作為主控閃光燈，詳情請詳閱相機操作手册 ◆ 閃燈可協同作高速同步拍攝，它祗需將相機的閃光模式設定為高速同步(W HS)便可，詳情請 ◆ P-TTL 閃光模式，其選擇光量度輸出十分靈活，光量度輸出值可設定由 1/1 全光~ 1/64 等多級供選用 解除╱重設光量輸出值設定 1. 按動 SEL 鍵，使光量輸出值閃動

使用安裝在相機上的閃燈作訊息互通誘發閃光

可遠離相機體，利用安裝在相機上的 EF-610 DG SUPER PA-PTTL 閃光燈作訊息互通，誘發其

◆ 此程式衹適合於同時間一起使用 2 支或多支 EF-610 DG SUPER PA-PTTL 型號閃光燈

◆ 在此手册中安裝在相機上的閃光燈，我們稱它為“主控誘發閃燈”，而被引閃的我們稱它為“被誘

3. 按動 SEL 鍵，使頻道符號在屏幕上閃動

7. 按動 SEL 鍵，使頻道符號在屏幕上閃動

10. 將“被誘發閃光燈”安放於所欲的位置

◆ 在 AF 自動對焦輔助燈開始閃動和充電完滿提示燈亮起，這表示閃光燈已準備就緒.

◆ 閃光燈可同時作高速同步拍攝；閃光燈衹需在上述設定完成後，再將“主控誘發閃光燈”附加上 高速同步閃光模式便可，詳情，請詳閱“高速同步拍攝“操作說明 一同觸發“主控誘發閃光燈”和“被誘發閃光燈”

3. 按動 SEL 鍵，使頻道符號在屏幕上閃動

7. 按動 SEL 鍵，使頻道符號在屏幕上閃動

鍵，選擇使用和“主控誘發閃光燈”早前己預

10. 將“被誘發閃光燈”安放於所欲的位置

◆ 在 AF 自動對焦輔助燈開始閃動和充電完滿提示燈亮起，這表示閃光燈已準備就緒

即使 EF-610 DG Super PA-PTTL 並不是安裝於相機上，亦可利用相機的內置閃光燈或其他閃光 燈對 EF-610 DG Super PA-PTTL 進行誘發。

2. 設定相機的曝光模式。如使用“Av”或“M”模式時，請設定所需

3. 開啟閃光燈電源，然後半按相機的快門釋放掣。

◆ 此時，光圈數值及菲林感光度數據，便即自動傳送到閃光燈上。

5. 按下 MODE 按鈕來選擇設定從屬閃光模式

6. 按動 SEL 按鈕，使閃光燈輸出值畫面閃爍。

7. 按下 ＋ 或 － 按鈕來設定閃光燈輸出數值。

◆ 參考閃燈液晶顯示屏上閃燈覆蓋距離顯示和跟實際被攝體距離，是否相配。被攝體實際距離若 超出閃光燈所能覆蓋範圍，需改變光圈數值以配合。 ◆ 如需要，可手動設定閃光燈上的菲林感光度或光圈數值。 a. 設定菲林速度…按下 MODE 按鈕選擇 ，然後按下 SEL 按鈕令其閃爍，再按下 ＋ 或 － 按鈕設定菲林感光度，最後再按一下 SEL 來完成設定步驟。 b. 設定光圈值…在閃光燈被設定為從屬模式(Slave)時，按下 SEL 按鈕使光圈值閃爍，再按下 ＋ 或 －按鈕來設定所需之光圈值，然後再按 SEL 來完成設定步驟。

8. 按動 SEL 按鈕，直至所有閃爍中的顯示停止閃爍。

9. 把從屬閃光燈安放在所需位置(不要把閃光燈放在被拍攝範圍內)。

10. 當確定所有閃光燈已就緒後便可進行拍攝。

◆ 當 EF-610 DG Super PA-PTTL 準備就緒，自動對焦輔助光將出現不停閃爍提示。 ◆ 如 EF-610 DG Super PA-PTTL 被已設為從屬被誘發模式，但而仍被安裝在相機上的話，閃光

◆ 部份置備內置閃光燈的相機型號，如 MZ-S, MZ-L, *ist 和數碼相機，在 P-TTL 模式時，閃燈 將以預閃程式作為閃光正確發射前的序幕，但在此情况下，预閃可導致離機閃燈無故被錯誤引 發，故上述機種 P-TTL 模式不適用此閃光模式。另若以原廠 Pentax 閃光燈為主控閃光燈，請 將其閃光燈設定為手動閃光模式

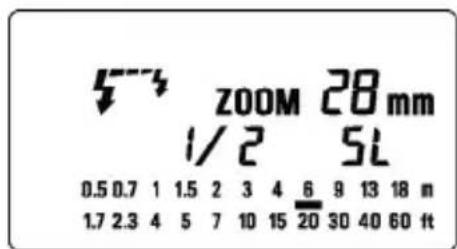

主導多燈串聯從屬（Slave）無線控閃光模式 如使用兩支或以上的 EF-610 DG Super PA-PTTL 閃光燈，可用頻道控制同時誘發一支（或多支） 閃光燈。在此模式下，其中一支閃光燈會擔當主導誘發，其他閃光燈則會作為從屬而被誘發。 設定從屬閃光燈觸發程序

2. 把相機的曝光模式設定為 Tv(光圈先決)或 M(手動曝光) 。

◆ 把相機的快門設定為 1/30 秒或更慢。主控制閃光燈會發出特定的訊號至該閃光燈群的所有閃 光燈。如相機上的快門速度超過 1/30 秒的話，閃光燈群之間便不能達致同步。

3. 開啟閃光燈電源，然後半按相機的快門釋放掣。

◆ 此時相機已設定的光圈數值及菲林感光度會自動地被傳送到

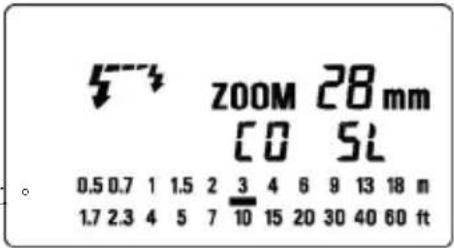

5. 按下 MODE 按鈕來選擇設定從屬閃光模式

6. 按下 SEL 按鈕使頻道顯示閃爍。

7. 按下 ＋ 或 － 按鈕來設定頻道值（C1 或 C2）

8. 再按 SEL 按鈕使閃光燈輸出值 (

9. 按下 ＋ 或 － 按鈕來設定閃光燈輸出數值。

◆ 參考閃燈液晶顯示屏上閃燈覆蓋距離顯示和跟實際被攝體距離，是否相配。如被攝體實際距離 超出閃光燈所能覆蓋的範圍，需改變光圈數值以配合。

10. 按動 SEL 鈕，直至所有閃爍中的顯示停止閃爍。

11. 把從屬閃光燈安放在所需位置(不要把閃光燈放置在被拍攝範圍內)。

14. 按下 SEL 按鈕使頻道選擇開啟，並顯示閃爍。

－ 按鈕，設定與先前從屬閃光燈群所相應的頻道。

16. 再按 SEL 按鈕，使閃燈確認該輸出的正確誘發光量(

17. 按下 SEL 按鈕，使顯示訊息停止閃爍(

18. 當確認所有閃光燈單元已就緒後便可按快門進行拍攝。

◆ 當 EF-610 DG Super PA-PTTL 已就緒時，自動對焦輔助光將不停閃爍。

功能燈具時，以 SEL 鈕設定/改動光圈值功能，將失效 ◆ 主導閃光燈裝置，其功能只是用作傳遞訊息，誘發其從屬閃光燈。

類 型：套入式專用 TTL 自動變焦電子閃光燈 閃燈指數：61（ISO 100/M, 設置在 105mm。） 電 源：四枚AA 型鹼性 或 四枚 AA 型 Ni-Cd 或 四枚 AA 型 Ni-MH 回電時間：大約 7 秒（鹼性電）或大約 5 秒（Ni-Cd 及 Ni-MH） 閃光次數：約 120（鹼性電） 約 160（Ni-Cd 及 Ni-MH） 閃光時間：約 1/700 秒（全光輸出） 自動關閉電源：可以 閃光燈覆蓋角度：24mm – 105mm 自動馬達控制（使用內置廣角擴散片可令覆蓋角度達至 17mm） 重量：330 克 尺寸：77 毫米（闊）／3 吋 X139 毫米（高）／5.5 吋 X117 毫米（長）／4.6 吋
