BRUGSANVISNING EF610 DG ST Super (Pentax) SIGMA

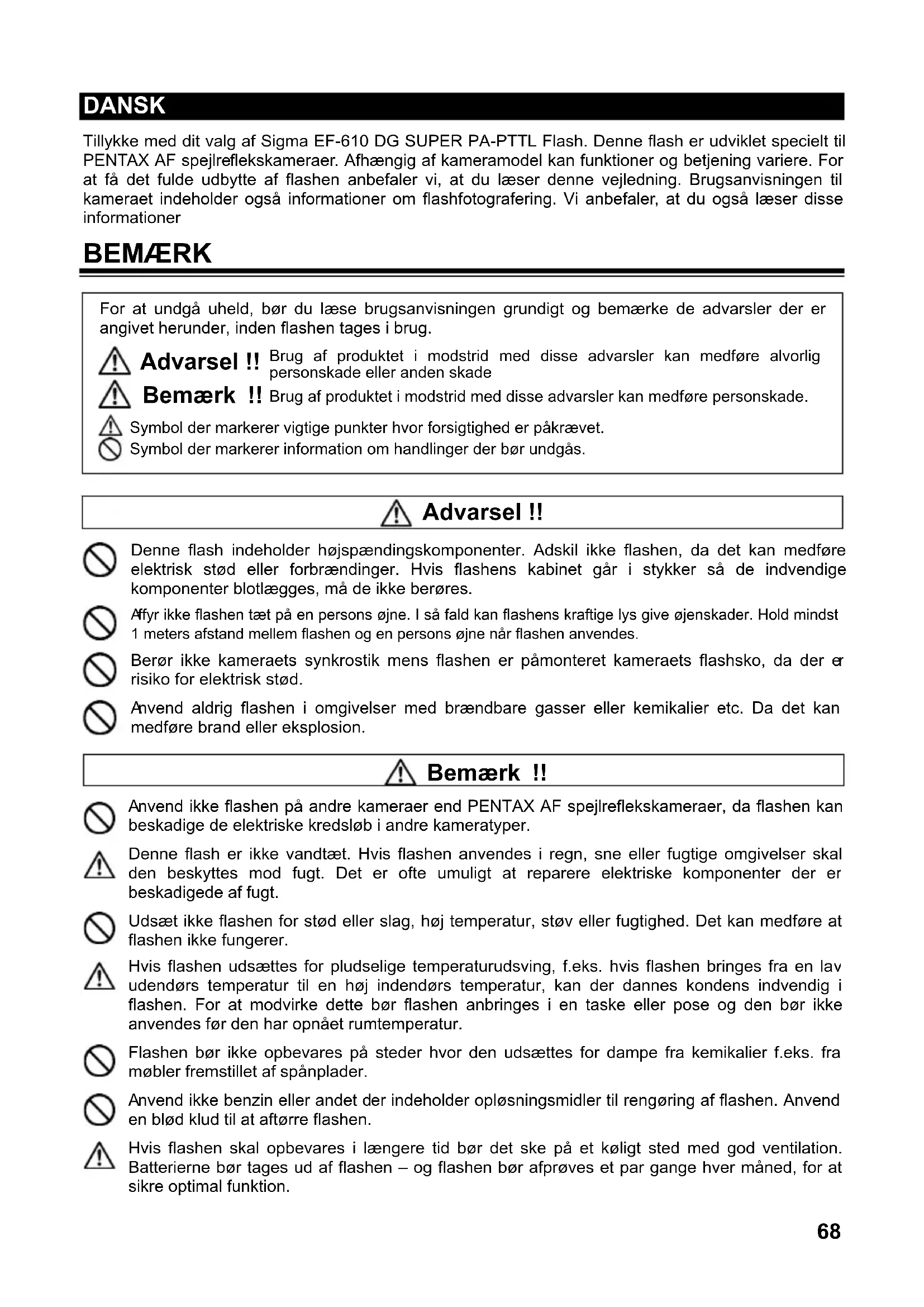

Tillykke med dit valg af Sigma EF-610 DG SUPER PA-PTTL Flash. Denne flash er udviklet specielt til PENTAX AF spejlreflekskameraer. Afhengig af kameramodel kan Funktioner og betjening variere. For at fä det fulde udbytte af flashen anbefaler vi, at du læser denen vegjledning. Brugsanvisningen til kameraet indeholder och informationer om flashfotografering. Vi anbefaler, at du och læser disse informationer

BEMAERK

For at undgå uheld, bør du læse brugsanvisningen grundigt og bemærke de advarsler der er angivet herunder, inden flashen tages i brug.

Advarel !! Brug af produktet i modstrid med disse advarsler kan medfrole alvorlig personskade aller,anden skade

Bemark !! Brug af Produktet i modstrid med disse advarsler kan medfrole personskade.

Symbol der markerer vigtige punkter hvor forsigtighed er pakravet.

Symbol der markerer information om handlinger der bør undgås.

Advarsel !!

Denne flash indeholder højspændingskomponenter. Adskil ikke flashen, da det kan medføre elektrisk stød eller forbrændinger. Hvis flashens kabinet går i stykker sa de indvendige komponenter blotlaegges, ma de/DDke berøres.

Affyr违法犯罪.

Berør ikke kameraets synkrostik mens flashen er pamoneret kameraets flashsko, da der er risiko for elektrisk stød.

Anvend aldrig flashen i omgivelser med brændbare gasser eller kemikalier etc. Da det kan medføre brand eller eksplosion.

Bemerk !!

Anvend ikke flashen på andre kameraer end PENTAX AF spejrlreflekskameraer, da flashen kan beskadige de elektriske kredsløb i andre kameratyper.

Denne flash er/DDt. Hvis flashen anvendes i regn, sne eller fugtige omgivelser skalden beskytttes mod fugt. Det er ofte umuligt at reparere elektriske komponenter der er beskadigede af fugt.

Udsæt ikke flashen for stød eller slag, høj temperatur, støv eller fugtighed. Det kan medføre at flashen ikke fungerer.

Hvis flashen udsættes for pludselige temperaturudsving, f.eks. hvis flashen brings fra en lav udendørs temperatur til en høj indendørs temperatur, kan der dannes kondens indvendig i flashen. For at modvirke dette bør flashen anbringes i en taske eller pose og den bør ikke anwendes for den har opnæt rumtemperatur.

Flashen bør ikke opbevares på steder hvor den udsættes for dampe fra kemikalier f.eks. fra møbler fremstillet af spanplader.

Anvend ikke benzin eller andet der indeholder oplosningsmidler til rengøring af flashen. Anvend en blød klud til at aftørre flashen.

Hvis flashen skal opbevares i længere tid bør det ske på et køligt sted med god ventilation. Batterierne bør tages ud af flashen - og flashen bør afproves et par gange hver maned, for at sikre optimal Funktion.

UDVENDIGDELE

1. Flashhoved 2.AF-hjælpelys 3.Vinkel; Op og ned 4.Vinkel; Hjre og venstre

Denne flash anvender fire type "AA" Alkaline eller genopladelige Ni-Cad og Ni-MH batterier. Manganese batterier kan och anvendes, men da de har en kortere levetid end Alkaline batterier kan de ikke anbefales. Udskift batterierne hvis flashen er mere end 30 sekunder om at lade op.

For at sikre ordentlig elektrisk kontakt, bør batteripolerne aftorres inden batterierne saettes i.
Ni-Cad og Ni-MH batterier har ikke standardiserede kontaktpunkter. Hvis du anvender Ni-Cad eller Ni-MH batterier bør du kontrollere at batteriets poler harkontakt med kontaktpunkterne i batterikammeret.
Anvend altid 4 batterier af samme fabrikat og type. Bland nikne nye og brugte batterier.
Forsog ikke at adskille eller kortslutte batterierne,ller at kaste dem i aben ild eller vand, da det kan fã dem til at eksplodere. Forsog逵 at oplade batterier der ici er konstrueret til genopladning.
Hvis flashen ikke skal anvendes i en laengere期内e, bør batterierne fjernes for at undgå beskadigelse eller lækage.
Batterierernes ydeeve nedsættes ved lave temperaturer. Hold batterierne varme hvis flashen skal bruges i koldt vejr.
Det anbefales at medbringe ekstra batterier på rejser eller ved fotografering ved lave temperaturer.

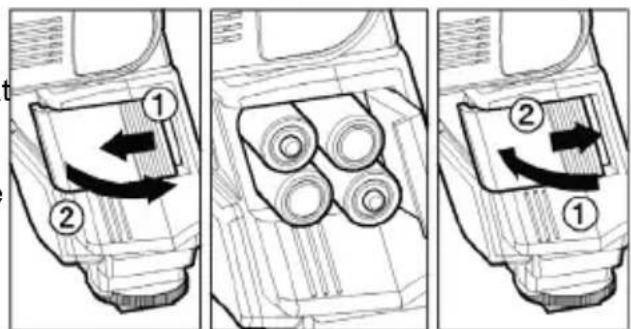

ISÄETNING AF BATTERIER

1. Kontroller at flashen er slukket. Skub batteridaekslet i pilens retining for at abne det.
2. Isæt 4 stk. "AA" batterier. Vær opmaerk som pa at vende batterierne som angivet i batterikammeret.
   3.Luk batteridaekslet.
3. Skub Tænd/Sluk-knappen hen på "ON" for at taende flashen. Efter fä sekunder vil klar-lampen lyse som tegn på at flashen er klar til brug.
4. Tryk på Test-knappen for at afprove flashen.

AUTOMATISK SLUK

For at spare batterier vil flashen automatisk slukke hvis den/DDe bruges i ca. 180 sekunder. Tryk pa Test-knappen, ell tryk kameraets udloserknap halvt ned, for at aktivere flashen igen. Bemerk at automatisk sluk icke fungerer nar Slave-flash Funktionerne anvendes.

FEJLINDIKATIONER

Hvis batteristyrken er for lav ell er der er en fejl i de elektriske informationer mellem kamera og flash, vil "Er" blinke på LCD-displayet. Sluk og tænd flashen his dette sker. Hvis indikationen derefter stadig blinker bør batterispændingen kontrolleres.

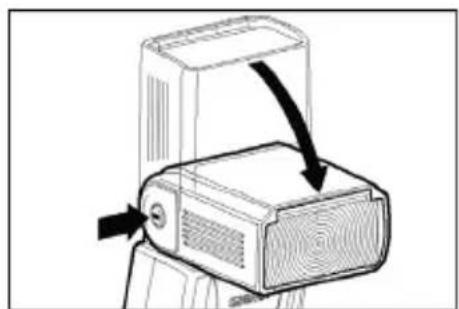

JUSTERING AF FLASHHOVEDET

Tryk på "Op/ned" laseknappen mens flashhovedet justeres til den ønskede vinkel.

ises på LCD-displayet.nr du tænder flashen. Hvis dette symbol blinker, er flashens hoved indstillet til en forkert vinkel.

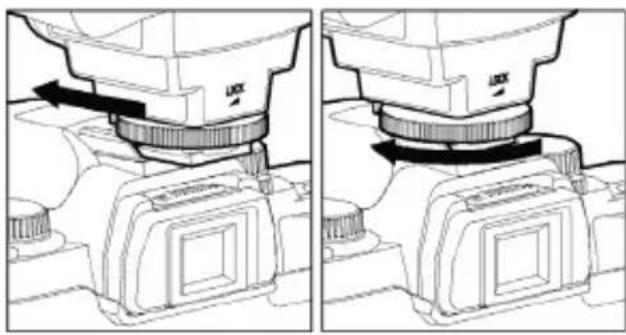

MONTERING OG AFMONTERING AF FLASHEN

Sluk for flashen. Skub flashfoden ind i kameraets flashsko og spænd Iaseskruen.

Når du monterer eller afmonterer flashen bør du holde i flashens nederste del for at undgå at beskadige flashfoden eller kameraets flashsko.
Hvis kameraets indbyggede flash er vippet op, bor den skubbes ned inden EF-610 DG Super PA-PTTL flashen monteres.
Ffor flashen afmonteres skal laseskruen Iosnes.

INDSTALLING AF FLASHENS UDLYSNINGSVINKEL

När du trykker på ZOOM-knappen vises symbolet. Hver gang du trykker på ZOOM-knappen vil LCD-displayet skifte og vise zoompositionen i fölgende rækkefolge:

$$ 2 4 \mathrm {m m} \rightarrow 2 8 \mathrm {m m} \rightarrow 3 5 \mathrm {m m} \rightarrow 5 0 \mathrm {m m} \rightarrow 7 0 \mathrm {m m} \rightarrow 8 5 \mathrm {m m} \rightarrow 1 0 5 \mathrm {m m} \rightarrow (\text {A u t o}) $$

Nár du anvender et DA, DFA, FA, FAJ, F type objektiv aller SIGMA AF objektiver, vil flashen automatisk indstille zoom-reflektoren i forhold til objektivets brændvidde.

Ved brug sammen med digital SLR kamera vil forskellen i synsvinkel mellem et 35mm filmkamera og digital SLR kamera automatisk blive konverteret.
Nár du tænder for flashen vil den indstille sig på den sidst valgte zoomposition.
Hvis du anvender et objektiv med større billedvinkel end flashens udlysningsvinkel, vil billederne blive underbelyst i siderne. Flashen styrke vil variere afhengig af indstillingen af flashhovedet.

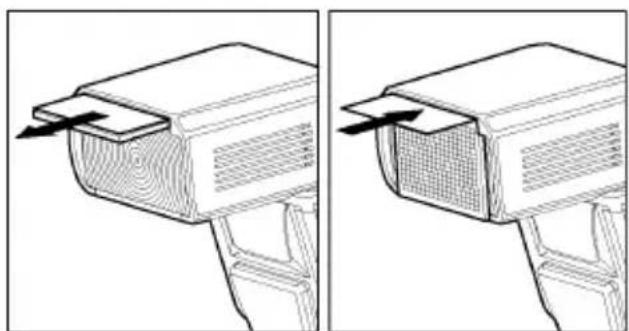

VIDVINKELFORSATS

Denne flash er forsynet med en indbygget vidvinkelforsats, der giver en udlysningsvinkel svarende til et 17mm vidvinkelobjektiv. Træk vidvinkelforsatsen og reflektorpanelet ud og vip forsatsen ned sa den dækker flashhovedet. (Vær forsigtig nár du trækker panelerne ud.) Skub derefter reflktorpanelet tilbage pa plads. Flashens udlysningsvinkel vil automatisk blive indstillet pa 17mm.

Hvis vidvinkelforsatsen ved et uheld brækkes af, kan flashens zoom/DD me fungere og flashen skal repareres.

LCD-DISPLAY BELYSNING

När du trykker på LIGHT- knappen vil LCD-displayet lyse i ca. 8 sekunder. Belysningen kan forlænges ved at trykke på Light- knappen ingen.

VEDR. AFSTANDS-DISPLAYET

Nár du anvender flashen sammen med MZ / Z série, og *ist film SLR kameraer aller PENTAX digital SLR kameraer med et objektiv der er nyere end A-serien, vil LCD-displayet på flashen indikere den effektive rækkevidde. Hvis du anvender et ældre objektiv sammen medppe kameramodeller, vil flashens rækkevidde ikke blive vist.

TTL Funktionen vil beregne den korrekte ekspondering for motivet og kontrollere flashlyset.

1. Sæt kameraets eksponderingsfunktion på P(PICT).
2. Tænd for flashen, TTL symbolet vil ses på flashsens LCD-display og flashen vil begynde at lade op. (Hvis TTL symbolet ikke vises: tryk på MODE-knappen for at vælge TTL-funktion).
3. Fokuser på motivet.
4. Kontroller at motivet er indenfor flashens rækkevidde indikeret pa LCD-displayet.
5. Tryk på udloserknappen när flashen er fuldt oplatet.

Nár flashen er fuldt oplader ses klarsignalet i kameraets søger og bag på flashen.

Hvis flashen bruges med et P-TTL kompatibelt kamera, vil eksponderingen blive styret af P-TTL systemet. Hvis flashen stilles pa TTL, vil "P" vises I displayet.
Hvis kameraet registrarer korrekt ekspondering af motivet, vil TTL indikatoren vises på LCD-displayet i ca. 5 sekunder, som tegn på at eksponderingen er korrekt. Hvis dette indikation ikke vises på tage et nyt billede på kortere afstand eller med en større blændedabning. (Med digitale SLR kameraer, kan "Flash Exposure Level" ikke kontrolleres i kameraets søgerdisplayer ved hjælp af den blinkende display indicator på flashens LCD panel. Kontroller "Flash Exposure Level" visuelt på de billedder der tages.)
AF-hjælpelyset tændes automatisk nár du fokuserer pa et mørkt motiv. Hjælpelysets rækkevidde er fra ca. 0,7 meter til ca. 9 meter.
Nár flashen er fuldt oplatet vil klarsignalet kinne ses i kameraets søger. Hvis klarsignalet ikke ses vil kameraet rage billedet på en langsom lukkertid.uden at affyre flashen.

BRUG AF FLASHEN MED ANDRE KAMERAFUNKTIONER

Lukkertidsprioriteret indstilling

Nár du vælger den ønskede luktertid vil kameraet indstille den korrekte blænddeværdi. Du kan ikke vælge luktertider hurtigere end kameraets synkroniseringstid..

Blaendeprioriteret indstilling

Ved at vælge Av-funktionen kan du vælge den ønskete blænde og kameraet indstiller den korrekte luktkertid after baggrundens belysning.

Manuel indstilling (M)

Du kan indstille den onskede blende og lukkertid. Du kan vaelge lukkertider mellem synkroniseringstiden og bulb.

KONTINUERLIG OPTAGELSE

For at forhindre overophedning bør flashen hvile i minst 10 minutter after brug af de antal flasheksponeringer der er angivet i skemaet herunder.

Funktion	Antal flasheksponeringer
TTL, M(1/1,1/2) 20 kontinueregte flashoptagelser
M(1/4, 1/8) 25 kontinueregte flashoptagelser
M(1/16-1/32) 40 kontinueregte flashoptagelser
Multi	10

op

MANUEL INDSTALLING AF FLASH

Manuel indstilling kan anwendes hvis det er vanskeligt at opnå korrekt ekspondering med TTL Funktionen. Ved manuel indstilling kan flashens lysstyrke indstilles fra 1/1 (fuld styrke) til 1/64 styrke i trin svarende til 1 blænde.

1. Sæt kameraet pa M indstilling.

2. Tryk på MODE-knappen på flashen for at vælge M.

3. Værdien for lysstyrken (ledetallet) blinker nær du trykker pa SEL-knappen.
4. Tryk på + eller - knappen for at vælgé flashens lysstyrke.
5. Displayet vil holde op med at blinke og i stedet lyse konstant nár du trykker på SEL-knappen.
6. Fokuser på motivet ved at trykke på kameraets udloserknap og aflaes afstanden på objektivet. Indstil derefter blænden eller flashens lysstyrke indtil den afstand der vises i LCD-displayet svarer til afstanden til motivet.
7. Nár flashens klarlampe lyser er den klartil brug.

Du kan beregne den korrekte ekspondering after falgende formel:

Ledetal (GN) dividernet med afstanden = blændevaerdi.

Flashen vil automatisk kalkulere og vise afstanden til motivet after donne formel. (se tabel 1 pa sidste side)

SYNKRONISERING MED ANDET LUKKERGARDIN

Nár du tager flashbilleder af et motiv i bevægelse med en langsom lukkertid, vil lyssporene fra motivet almindeligvis ses foran motivet. Flashen vil blive affyret nár det feste lukkergardin er helt abent, men motivet vil blive eksponeret i tidsrummet fra flashen affyres og indtil det andet lukkergardin lukker (synkronisering med feste lukkergardin). Nár du anvender synkronisering med andet lukkergardin, vil flashen først blive affyret lige inden andet lukkergardin lukker, sa motivet eksponeres i tidsrummet fra lukkeren abner og indtil flashen affyres. Pá dette MADE vil lyssporene fra motivet ses bagved motivet og derved virke mere naturlige.

1. Vaelg den onskedede eksponderingsfunktion pa kameraet.

2. Vaelg den onskede flash Funktion.(TTL)

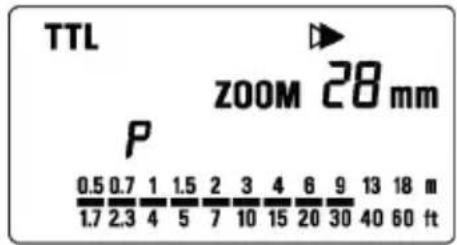

3. Tryk p à + eller - knappen, ▷ symbolet vil vises i LCD - displayet.

4. Fokuser på motivet og tag billedet när flashens klarlampe lyser.

Synkronisering med forste lukkergardin er valgt hvis symbolet sekse vises.

Annuller synchronising med andet lukkergardin ved at slukke symbolet i LCD-displayet ved hjaelp af ^+ eller - knappen.

SYNKRONISERING PÅ HURTIGE LUKKERTIDER (FP)

(kun for P-TTL kompatible kameraer)

Ved optagelser med synchronisering pa hurtige lukkertider varierer flashens lysstyrke afhengig af lukkertiden. Flashens rækveidde vil vare kortere med hurtigere lukkertider. (se tabel 2 pa sidste side)
Hvis du vil annullere FP Flash skal du fã symbolet FP til forsvinde fra LCD-displayet ved at trykke pa + eller - knappen.

Hvis du bruger functioren til pilot-lys, kan du kontrollere lysforderdingen samt skygger og reflekser inden billedet tages.

1. Tryk på MODE-knappen for at vælge Funktion.
2. Tryk på + eller - knappen for at fá MyoGet et vist i displayet.
3. Kontroller at flashen er klar og tryk på TEST-knappen for at affyre den.

EKSPONERINGSKORRECTION (kun for P-TTL kompatible kameraer)

Du kan bruge flash-eksponderingskorrektion sammen med alm. eksponderingskorrektion for at korrigere forskellen mellem eksponderingen af baggrunden og forgrunden. Flasheksponderingen kan korrigeres

med-3\~+1 EV itrin 日 _ 1 ^ 一 EV.

1. Tryk pa MODE -knappen for at vaelge TTL fonction.
2. Tryk på SEL -knappen og vælg [x] linker).
3. Tryk på + eller - knappen for at vælgde den ønskede faktor for flash-eksponderingskorrektion.
4. Displayet holder op med at blinke nár du trykker på SEL-knappen.
5. Fokuser pa motivet.
6. Kontroller at motivet er indenfor flashens rækkevidde angivet på LCD-displayet.
7. Tryk på udloserknappen for atAGE billedet.

Annuller ekspaneringskorrektionen ved at starte fra trin 1 og vaelge "0" som korrektionsfaktor.
Ved tradløs flash er det muligt at vælge indstilling for bade master og slave.
Hvis der anvendes to ellr flere flashenheder bør eksponeringskorrektionen ske pa kameraet.

När EF-610 DG SUPER PA-PTTL anwendes sammen med kameraets indbygede flash er kontrast-kontrol flash mulig. Hvis kameraets flashsko er placeret over "håndgrebet" kan du montere EF-610 DG SUPER direkte på kameraet. Med MZ série, og *ist film SLR kameraer aller PENTAX digital SLR -kameraerne kan kameraets indbygede flash/DDke anwendes samtidig med en ekstra flash, idet flashskoen er placeret over den indbygede flash. Du kan dog anvende kontrast-kontrol flash ved hjælp af følgende Pentax tilbehør: (Flashadapter FG, flashkabel F5P og off-camera adapter F.)

1. Foretag indstilling af kameraet.
2. Indstil EF-610 DG SUPER PA-PTTL til P-TTL-funktion.
3. Tryk på + eller - knappen for at vælgå r/.
4. Kontroller fokuseringen og at begge flash er fuldt opladede inden billedet tages.

Denne fremgangsmåde vil give et lysstyrkeforhold på 1:2 mullem den indbyggede flash og EF-610 DG SUPER PA-PTTL.

MULTI-FLASH FUNKTION

Mens lukkeren er Åben affyres flashen gentagne gange. Herved eksponeres en série optagelser af motivet på samme billede. En mørk baggrund med et lyst motiv giver det bedste resultat. Flashens affyringsfrekvens kan indstilles mellem 1Hz og 100Hz . Op til 90 flashglimt kan affyres i en série. Det(Maximale antal flashglimt varierer afhengig af flashens ledetal (lysstyrke) og affyringsfrekvensen. (se tabel 3 på sidste side)

1. Indstil kameraets eksponderingsfunktion på "M" og vaelg blænden.
2. Tryk pa MODE- knappen indtil Multi-flash vises.
3. Tryk pã SEL-knappen indtil affyringsfrekvensen blinker.
4. Tryk på +eller -knappen for at vælgde den ønskede frekvens.
5. Nár der trykkes páSEL-knappen vil flash lysstyrken blinke.
6. Tryk på +ller -knappen for at vælgde den ønskede lysstyrke.
7. Nár der trykkes páSEL-knappen vil antallet af flashglimit blinke.

MULTI

1/64

10

12Hz

1. Tryk på + eller - knappen for at vælgde det ønskede antal flashglimt.

2. Nár der trykkes pá SEL-knappen vil displayet holde op med at blinke.

3. Nár flashens klarlampe lyser er den klar til brug.

Bemark: Vaelg en laengere lukkertid end: (Antallet af flashglimit) divideret med (affyringsfrekvens)

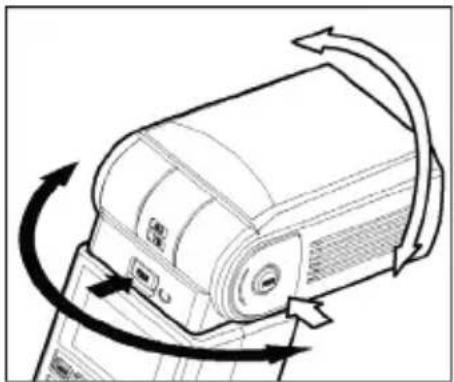

BOUNCE FLASH (indirekte flash)

På flashbilleder vil der ofte optraede kraftige skygger fra motivet. Hvis du drejer flashhovedet og anvender indirekte flashlys fra loftet ell er væggene vil lyset blvide.

Tryk på laseknappen og drej flashhovedet for at indstille vinkelen.

OP:0,60,75,90 NED:0,7

HØJRE: 0, 60, 75, 90 VENSTRE: 0, 60, 75, 90, 120, 150, 180

Når bounce flash anwendes vil symbolet vises i LCD-displayet. Farverne på billedet vil blive påvirket af farven på det reflekterede lys. Vælg en hvid flade til at reflektere lyset. Afhængig af den reflekterende flade, afstanden til motivet og andre faktorer, vil flashens effektive rækkevidde blive formindsket. Kontroller om korrekt ekspondering er opnæt (TTL marking i LCD-displayet) after

NAEROPTAGELSER

Til drug ved næroptagelser kan flashhovedet vippes 7^ nad. Flashen kan kun anvendes på afstandemellem 0,5 og 2 meter. Når flashhovedet vippes nedad vil symbolet blinke.

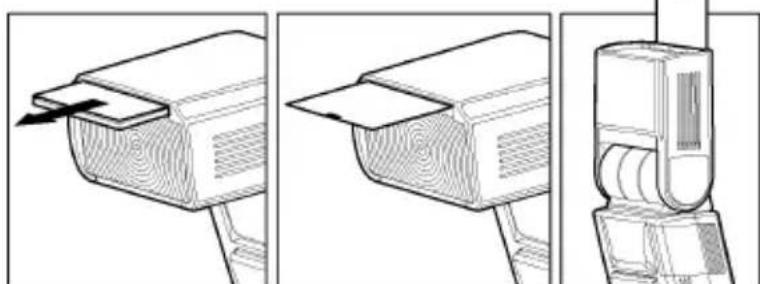

REFLEKTORPANEL

Denne flash er forsynet med et indbygget reflektorpanel, der kan give en lysrefleks i motivets øjne (catch light) nar flashen anvendes som indirekte lyskilde. Træk reflektorpanelet ud. Hvis vidvinkelforsatsen folger med ud, skubbes den tilbage papi plads. (Vær forsigtig när du trækker panelenerne ud.)

For at opnå effekten med lysrefleks i øjnene, skal flashhovedet vippes op i en vinkel på 90 grader og billedderne skal tages på kort afstand.

TRÄDLØS FLASH

(Kun for P-TTL compatible kameraer)

Nár du anvender tradløs flash kan du styre lyslagningen for at opnå en mere tredimensionel virkning ell er nere jævn lysfordeling, uten at have flashen tilsluttet kameraet med et kabel. EF-610 DG SUPER PA-PTTL kommunikerer med kameraet ved hjælp af flashlyset. Nár du anvender tradløs flash vil kameraet automatisk beregne den korrekte ekspondering.

Det er practisk at anvende en holder til den flash der skal opstilles separat. Holderen har et gevind til montering pa et stativ.
Vær opmaerkoms pa, seks at stille flashen sa den er synlig i billedfeltet.
Placer flashen ca. 0.5-5m fra motivet og kameraet ca. 1-5m fra motivet.
Hvis andre anvender tradløs flash i nærheden af dig, kan din flash blive affyret pga. de andre flashenheders lys. Hvis dette sker, kan du vaelge en,anden indstilling for flashens kanal.

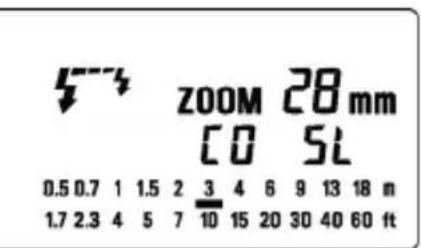

NAR FLASHEN STYRES AF KAMERAETS INDBYGGGE DE FLASH.

(Ikke med *ist Ds(2), DL(2), K100D(S), K110D)

1. Tryk pa MODE knappen for at vaelge P/TTL/5/SL
2. Tryk på SEL-knappen for at få kanalindikatoren til at blinke.
3. Indstil kanaalnummeret ved at trykke pa + uller - knappen.
4. Tryk gentagne gange paSEL-knappen for at fa indicatoren til at blinke.

1. Monter flashen på kameraet,ænd kameraet og tryk udloserknappen halvt ned. Flashens kanalinformation vil blive overfort til kameraet.

2. Fjern flashen fra kameraet og opstil den det onskede sted.

3. Tænd for kameraets indbyggede flash og kontroller at den er opladet.

Nár der anwendes tradløs flash vil AF-hjælpelyset pa EF-610 DG SUPER PA-PTTL blinke som information om at flashen er fuldt oplatet.

1. Kontroller fokuseringen og tag billedet.

Det er muligt at anvende eksponderingskorrektion. Se afsnittet om dette for flere oplysninger.
Ved hjaelp af kameraets brugerindstilling er det muligt at fravelge kameraets indbyggede flash som hoved-flash. Se kameraets brugsanvisning for flere oplysninger.
Det er muligt at anvende flash med hurtig lukkertid. Indstil kameraets flashfunktion til High Speed Sunchro, som forklaret ovenstaende og se kameraets brugsanvisning for yderligere oplyninger.
Det er muligt at vaelge flashens lysstyrke (1/1 ~1 / 64). P-TTL kan anvendes ved at vaelge den hogeiste indstilling.

Indstilling af lysstyrke

1. Værdien for lysstyrken (ledetallet) blinker nár du trykker på SELknappen.
2. Tryk på + eller - knappen for at vælge flashens lysstyrke.
3. Displayet vil holde op med at blinke og i stedet lyse konstant nár du trykker pa SEL knappen.

NAR FLASHEN STYRES AF EN FLASH MONTERET PÅ KAMERAET

En EF-610 DG SUPER PA-PTTL flash der er tilsluttet kameraet kan anvendes til at affyre en,anden EF-610 DG SUPER PA-PTTL flash placeret borte fra kameraet.

Dette fungerer kun med 2 eller flere EF-610 DG SUPER PA-PTTL flashenheder.
Iienne instruktion kalder vi en flash der er monteret pa kameraet "Controller" og en flash der er opstillet pa et andet sted "off-camera flash".

Nár kun OFF-CAMERA FLASH'en affyres

Indstilling af Controller

1. Monter flashen på kameraet
2. Tryk pa MODE knappen og vaelg P/TTL/
3. Tryk pa|SEL- knappen for at fkanalindikatoren til at blinke.
4. Indstil kanalnummeret ved at trykke pa + ell er - knappen.
5. Tryk gentagne gange pa[SEL]-knappen for at fa indicatoren til at blinke.

Indstilling af off-camera flash

1. Tryk på MODE-knappen og vælg P/TTL/5-3/5L
2. Tryk på SEL-knappen for at få kanalindikatoren til at blinke.
3. Tryk pa + ell er - knappen for at vaelge samme kanalnummer som for Controlleren.
4. Tryk på SEL-knappen indtil indicatoren holder op med at blinke.
5. Placer flashen det ønskede sted.
6. Nár du har kontrolleret at alle flashenheder er klar, kan du tage billedet.
   Nár off-camera flashen er fuldt oplatet vil AF-hjælpelyset blinke.
7. Kontroller fokuseringen og tag billedet.
   Det er ogsa muligt at anvende flash med hurtig lukkertid. Efter ovenstaende indstilling indstilles flashen på kameraet til High Speed Synchro. Se afsnittet om High Speed Synchro for flere oplysninger.

Nár báde kameraets og OFF-CAMERA flashen affyres.

Indstilling af Controller

1.Monter flashen på kameraet

1. Tryk på MODE-knappen og vælg P/TTL/
2. Tryk på SEL- knappen for at fá kanalindikatoren til at blinke.
   4.Indstil kanalnummeret ved at trykke pa + ell er - knappen.
3. Tryk gentagne gange på [SEL]knappen for at få indikatoren til at blinke.

Indstilling af off-camera flash

1. Tryk på MODE-knappen og vælg P/TTL/5-3/SL
2. Tryk pa SEL- knappen for at fkanalindikatoren til at blinke.
3. Tryk på +eller -knappen for at vælge samme kanalnummer som for Controlleren.
4. Tryk paSEL-knappen indtil indicatoren holder op med at blinke.
5. Placer flashen det onskede sted.
6. Nár du har kontrolleret at alle flashenheder er klar, kan du tage billedet.
   Nár off-camera flashen er fuldt oplatet vil AF-hjælpelyset blinke.
7. Kontroller fokuseringen og tag billedet.

SLAVE-FLASH

NORMAL SLAVE-FLASH

Selv om EF-610 DG Super PA-PTTL ikke er monteret på kameraet kan du affyre flashen ved hjælp af kameraets indbyggede flash eller en,anden flashenhed.

1. Monter flashen på kameraet.
2. Indstil kameraet pa den onskede eksponeringsfunktion. Hvis du vælger Av eller M skal du ogss indstille den onskede blænde.
3. Tænd for flashen og tryk kameraets udloserknap halvt ned.

Nu overfores blændevaerdien og filmfolsomheden automatisk til flashen.

1. Fjern flashen fra kameraet.
2. Tryk på MODE knappen og vaelg 12 -12 (Slave) Funktionen.
3. Tryk pa SEL-knappen for at fadikatoren for lysstyrke til at blinke.
4. Tryk på + eller - knappen for at vælgede den ønskede lysstyrke.

Indstil den fornødne lysstyrke ved at indstille afstanden på LCD-displayet i overensstemmelse med afstanden til motivet. Hvis den aktuelle afstand er uden for flashens rækkevidde, ma du vælge en anden blænde.
Du kan manuelt indstille filmfølsomheden og blændeværdien på flashen hvis du ønsker det. For at indstille filmføsomhed: Tryk på MODE knappen og vælg 150 og tryk derefter på SEL knappen for at få indikatoren til at blinke. Tryk på + eller - knappen for at vælg den ønskede filmfølsomhed. Tryk iven på SEL knappen. For at indstille blændeværdien: När flashen er indstillet på Slave-funktion - tryk på på SEL knappen for at få indikatoren for blændeværdi til at blinke. Tryk på + eller - knappen for at vælg den ønskede blænde. Tryk iven på SEL knappen.

1. Tryk på SEL-knappen gentagne gange for at fövist displayet.
2. Placer Slave-flashen på det onionskede sted. Undgå at placere Slave-flashen indenfor billedfeltet.
3. Nár du har kontrolleret at alle flashenheder er klar, kan du tage billedet.

Nar EF-610 DG Super PA-PTTL er opladet vil AF-hjaelpelyset blinke.
Flashen fungerer ikke hvis EF-610 DG Super PA-PTTL er monteret på kameraet mens den er indstillet på Slave-flash Funktionen.
Da for-flash不解kan anvendessmed P-TTL Funktion,kan den indbyggede flash i MZ-S,MZ-L,*ist eller digital SLR kameraer不解 anvendess.Hvis der anvendes en original Pentax flash pa kameraet, skal den indstilles pa manuel.

Hvis du anvender to ellere EF-610 DG Super PA-PTTL flash, kan du udvage hvilke flashenheder der skal affyres samtidig ved hjelp af kanalindstillingen. Med donne fonction vil en flash fungere som kontrolenhed og de andre som Slave-flash.

Indstilling af Slave-flashenheder

1. Monter flashen på kameraet.
2. Indstil kameraet på Tv eller M Funktion.

Vaelg en luktkertid på 1/30 eller langsommere. Kontrol-flashen vil transmittere kontrolsignalet inden flashenhederne affyres. Hvis du vaelger en luktkertid hurtigere end 1/30 vil flashenhederne ikke synchronisere.

1. Tænd for flashen og tryk kameraets udloserknap halvt ned. Nu overfores blændevaerdi og filmfolsomhed automatisk til flashen.
2. Fjern flashen fra kameraet.
3. Tryk på MODE knappen og vælg 5^ / 5 (Slave-funktionen).
4. Tryk på SEL-knappen for at få kanalindikatoren til at blinke.
5. Tryk på + eller - knappen for at vælge kanalnummeret (C1, C2).
6. Tryk paSEL- knappen for at fa indicatoren for lysstyrke til at blinke.
7. Tryk på +ller - knappen for at vælgede den ønskede lysstyrke.

Indstil den fornødne lysstyrke ved at indstille afstanden på LCD-displayet i overensstemmelse med afstanden til motivet. Hvis den aktuelle afstand er,uden for flashens rækkevidde, ma du vælge en,anden blænde.
10. Tryk på SEL-knappen gentagne gange for at fä vist displayet.
11. Placer Slave-flashen på det ønskede sted. Undgå at placere Slave-flashen indenfor billedfeltet.

Indstilling af kontrol-enhed

1. Monter kontrl-flashen på kameraet.
2. Tryk på MODE knappen og vaelg 53 / 12 (Slave-funktionen).
3. Tryk på SEL-knappen for at få kanalindikatoren til at blinke.
4. Tryk på + eller - knappen for at vælgge samme kanalnummer som for Slaveflashen (C1 eller C2).
5. Tryk på SEL-knappen for at få indikatoren for lysstyrke til at blinke.
6. Tryk pá + knappen for at vise [EL] markeringen.
7. Tryk på SEL-knappen for at få displayet til at holde op med at blinke.
8. Nár du har kontrolleret at alle flashenheder er klar, kan du tage billedet.

Nár Slaveflashenhederne er fuldt opladee vil AF-hjælpelyset blinke.
Du kan ikke indstille blænddeværdien ved hjælp af SEL- knappen hvis du vælger [t]l markeringen ved indstilling af lysstyrken. Flashen vil blive indstillet til Slave-kontrolfunktion.
Kontrol-enheden fungerer kun som styreenhed for Slave-flashenhederne.

z00M 28mm

SPECIFICATIONER

TYPE: Kompakt serialkontrolleret TTL flash med auto-zoom.

LEDETAL: 61 (ISO 100/m ved 105mm zoom-indstilling)

STRØMFORSYNING: Fire type AA alkaline batterier eller, Fire type AA Ni-Cd batterier eller, Fire type AA Ni-MH batterier

GENOPLADNINGSTID: Ca. 7 sekunder med Alkaline batterier Ca. 5 sekunder med Ni-Cd eller Ni-MH batterier

ANTAL FLASHGLIMT: Ca. 120 flashglimt med Alkaline batterier
Ca. 160 flashglimt med Ni-Cd ellr Ni-MH batterier

FLASHGLIMTETS VARIGHED: Ca. 1/700 sek. ved fuld styrke.

UDLYSNINGSVINKEL: Dækker synsvinkelen for 24mm~105mm automatisk zoom Dækker synsvinkelen for 17mm med indbygget vidvinkelforsats

AUTOMATISK SLUK: Mulig

VAGT:330g

MAL:77X139X117mm

NEDERLANDS

Bortskaffelse af elektrisk/elektronisk udstyr i private husholdninger

DANSK

Bortskaffelse af kasseret elektrisk & elektronisk udstyr (Gaelende for lande indenfor EU og andre europaeiske lande med separat insamslingsordning). Dette symbol betyder, at udstyret违法犯罪 behavior som alminderig hushholdningsaffald. I stedet skal det afeveres pa et godkendtindsamlingssted for handling og genanvendelse af elektronisk udstyr. Ved at bortskaffe ditte produkt pa korrekt maje, sikrer du at affaldet behaves korrekt og genbruges i storst muligt omfang. Herved forhindres en evt. negativ miljmaessig og sundhedsmaesig effet der kinne opsta ved forkert behandling af affaldet. Hvis udstyret indeholder batterier er alkumulatorer den nemt kan tages ud, bor disse behaveis separat i henhold til de lokale regler. Genbrug af materialer hjaelper med at bevare de naturlige ressourcer. Hvis du onsker mere detailjerede ophysninger om genbrug af ditte Produkt, kan du kontakte de lokale myndigheder, den lokale renovationsvirksomhed aller den forreting hvor du har kegt Produktet.
