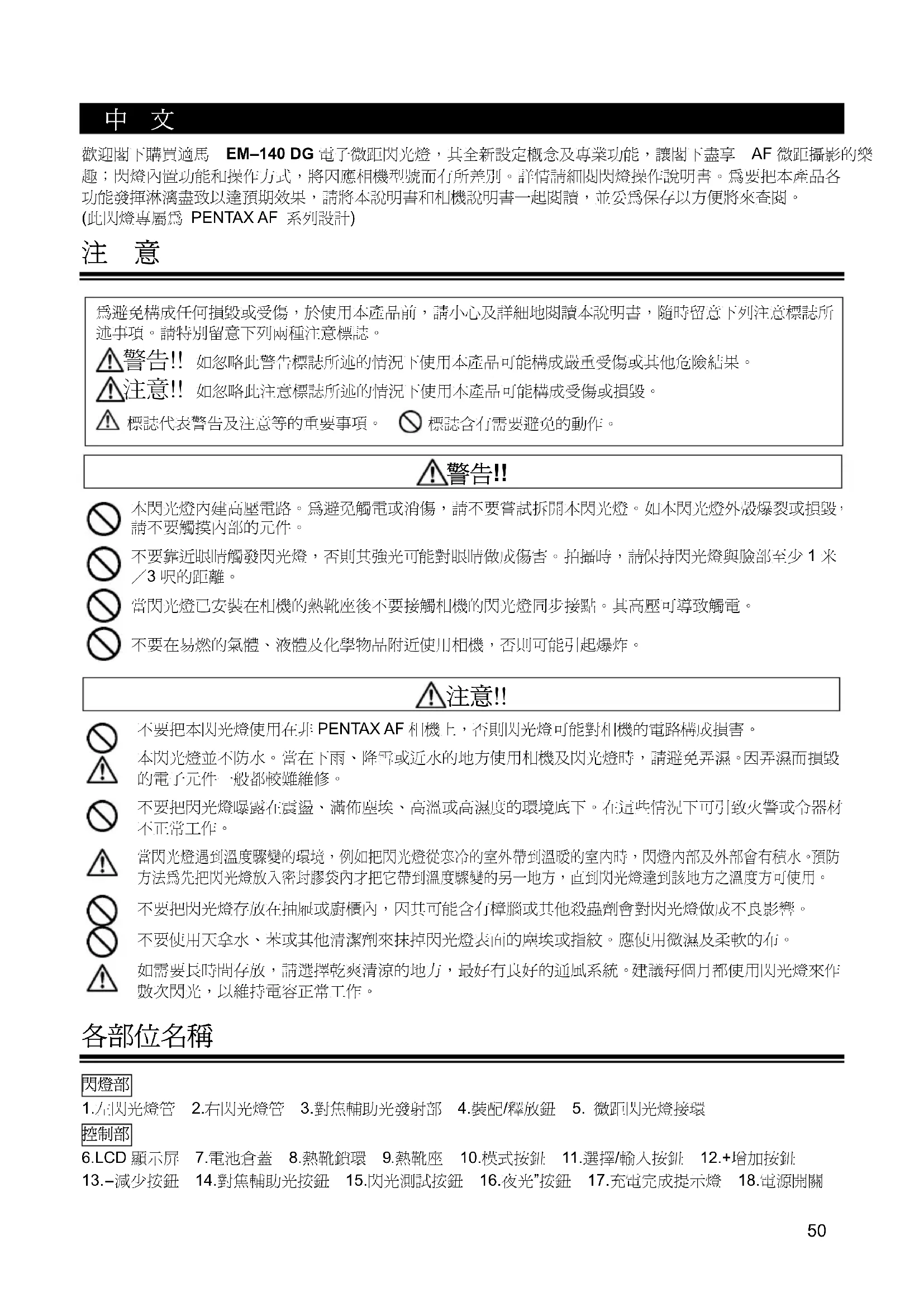

歡迎閣下購買適馬 EM–140 DG 電子微距閃光燈，其全新設定概念及專業功能，讓閣下盡享 AF 微距攝影的樂 趣；閃燈內置功能和操作方式，將因應相機型號而有所差別。詳情請細閱閃燈操作說明書。為要把本產品各 功能發揮淋漓盡致以達預期效果，請將本說明書和相機說明書一起閱讀，並妥為保存以方便將來查閱。 (此閃燈專屬為 PENTAX AF 系列設計)

1.左閃光燈管 2.右閃光燈管 3.對焦輔助光發射部 4.裝配/釋放鈕 5. 微距閃光燈接環

6.LCD 顯示屏 7.電池倉蓋 8.熱靴鎖環 9.熱靴座 10.模式按鈕 11.選擇/輸入按鈕 12.+增加按鈕

減少按鈕 14.對焦輔助光按鈕 15.閃光測試按鈕 16.夜光”按鈕 17.充電完成提示燈 18.電源開關 為避免構成任何損毀或受傷，於使用本產品前，請小心及詳細地閱讀本說明書，隨時留意下列注意標誌所 述事項。請特別留意下列兩種注意標誌。 警告!! 如忽略此警告標誌所述的情況下使用本產品可能構成嚴重受傷或其他危險結果。 注意!! 如忽略此注意標誌所述的情況下使用本產品可能構成受傷或損毀。

標誌代表警告及注意等的重要事項。 標誌含有需要避免的動作。

本閃光燈內建高壓電路。為避免觸電或消傷，請不要嘗試拆開本閃光燈。如本閃光燈外殼爆裂或損毀

請不要觸摸內部的元件。 不要靠近眼睛觸發閃光燈，否則其強光可能對眼睛做成傷害。拍攝時，請保持閃光燈與臉部至少 1 米 ／3 呎的距離。 當閃光燈已安裝在相機的熱靴座後不要接觸相機的閃光燈同步接點。其高壓可導致觸電。 不要在易燃的氣體、液體及化學物品附近使用相機，否則可能引起爆炸。

不要把本閃光燈使用在非 PENTAX AF 相機上，否則閃光燈可能對相機的電路構成損害。 本閃光燈並不防水。當在下雨、降雪或近水的地方使用相機及閃光燈時，請避免弄濕。

的電子元件一般都較難維修。 不要把閃光燈曝露在震盪、滿佈塵埃、高溫或高濕度的環境底下。在這些情況下可引致火警或令器材

當閃光燈遇到溫度驟變的環境，例如把閃光燈從寒冷的室外帶到溫暖的室內時，閃燈內部及外部會有積水。

方法為先把閃光燈放入密封膠袋內才把它帶到溫度驟變的另一地方，直到閃光燈達到該地方之溫度方可使用。

不要把閃光燈存放在抽屜或廚櫃內，因其可能含有樟腦或其他殺蟲劑會對閃光燈做成不良影響。 不要使用天拿水、苯或其他清潔劑來抹掉閃光燈表面的塵埃或指紋。應使用微濕及柔軟的布。 如需要長時間存放，請選擇乾爽清涼的地方，最好有良好的通風系統。 建議每個月都使用閃光燈來作 數次閃光，以維持電容正常工作。51

此閃燈整體設計理念，是以適馬 MACRO 50mm F2.8 EX DG,、MACRO 105mm F2.8 EX DG,等微距鏡頭為 基礎 ；同時亦可配合其他類型鏡種使用，但必需注意以下事項： 因微距閃燈需附夾在鏡頭前端操作，但部份鏡頭前鏡筒，在取時焦時其前鏡筒將跟隨拾焦而轉動，此將導 致損壞鏡頭和相機的對焦系統；若閃燈配用此類型鏡種，強烈建議改用手動調焦操作，免生意外。 Ø 55mm 及 Ø 58mm 的閃燈連接環，將随閃燈附奉；其他口徑的連接環，可自行選購。(可提供選購的微 距閃燈適配連接環： Ø52mm, Ø62mm, Ø67mm, Ø72mm, Ø77mm) 在微距閃燈攝影時，影像出現暗角現象，全關乎鏡頭自身的焦距或被攝體的拍攝距離所營成；故建議先行 預攝以觀效果，避免暗角現象產生。

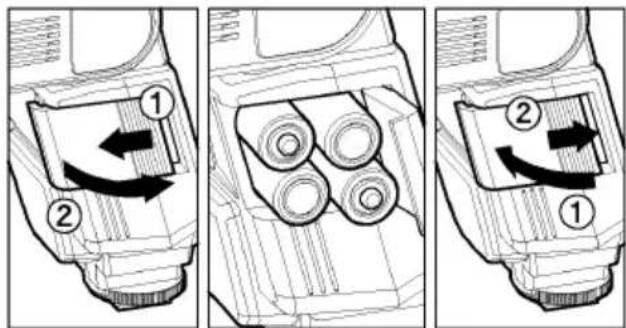

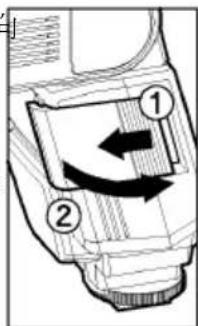

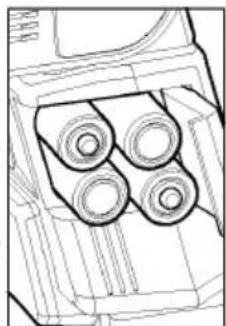

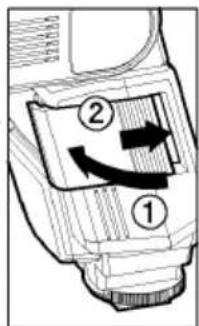

本產品使用四枚 AA 型鹼性電池或 Ni-Cd/Ni-MH 充電池。雖然錳電池可被用使於本產品上，但因其電量遠不 及鹼性電池，所以並不建議使用。如電池組須要 30 秒以上方能充電完成（提示燈亮起），請更換新電池。 ◆ 為確保妥善的電力接觸，可清潔電池接點後才安裝電池。 ◆ Ni-Cd 電池的兩端接點因沒有標準，如使用該種電池的話，請確定電池室接點與電池接點妥善地接觸。

為防止電池發生爆炸、洩漏或過熱，請使用相同品種及品牌之電池，不要把品種不同或新舊不一之電池混合使用。 ◆ 不要把電池拆開、短路或暴露於水火當中，否則可能引起爆炸。此外，不要把非充電性質之電池拿來充電。 ◆ 如需長時間閒置此閃光燈，請把電池取出，以防電池洩漏可能帶來的損毀。

低溫能影響電池的效能，如需於寒冷天氣下使用此閃光燈，請盡量縮短閃光燈暴露於空氣的時間及適時關閉電源。 ◆ 建議於長途旅程或於寒冷的戶外進行拍攝工作前攜帶足夠後備電池。

1. 確定已把電源關閉後（推至 OFF 位），依附圖箭咀方向

4. 把電源開關掣推至 ON，數秒後充電完成提示燈將會亮起，

5. 請按下“閃光測試”按鈕以確定閃光燈能正常運作。

為節省電力，本閃光燈於停用大約 3 分鐘後便會自動關閉電源。此時可按“閃光測試”按鈕或半按相機上之快門 釋放掣重新啟動閃光燈。請留意，在無線 TTL 模式、一般伺服模式及指定伺服模式時，自動關閉電源機制將

如電池電量不足或相機與閃光燈之間的通訊發生錯誤，閃光燈上的液晶顯示屏會出現“Er”圖示並不停閃爍。此 時，可把閃光燈電源關閉後再重新啟動，如繼續出現該錯誤訊息，請檢查電池的電量。

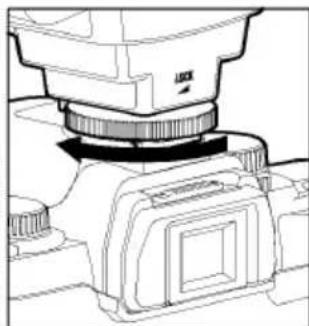

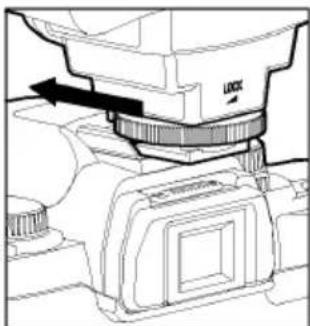

請確定已把電源關閉，把閃光燈的熱靴座插到相機的熱靴 上，然後順時針方向轉動“熱靴鎖環”直到鎖緊為止。 ◆ 每次安裝或移除閃光燈時，請抓住閃光燈底部以防損壞 閃光燈的靴座或相機的熱靴。 ◆ 如相機的內置閃光燈被開啟彈出，請把其按回成收藏狀 態後方可安裝本閃光燈。 ◆ 如要把已安裝的閃光燈移除，先逆時針方向轉動“熱靴鎖 環”直至不能再轉時，然後才可把閃光燈抽出。52

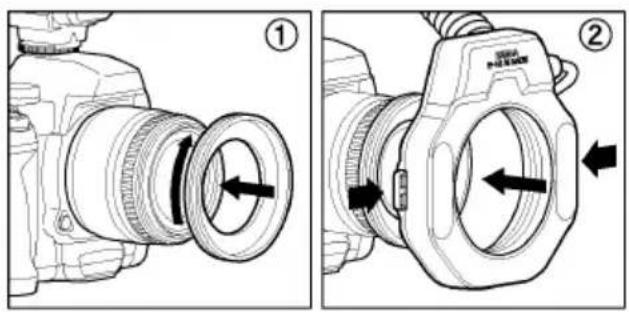

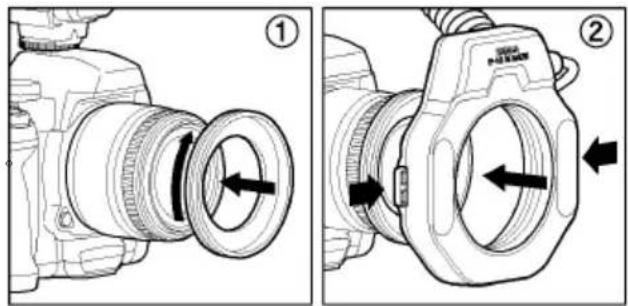

1. 將閃燈連接環，裝置於鏡頭前沿位置。

閃燈在連接環上，可利用旋轉方式修正工作位置。 請按著閃燈两旁的裝配/釋放鈕，在鏡上卸除閃燈部件。

當按下 LIGHT 按鈕時，液晶顯示屏的夜光照明系統會被啟動，照明維持大約 8 秒鐘。 如連續按下多次 LIGHT 按鈕，此照明系統會從最後一次起計維持大約 8 秒鐘。

為方便在昏暗環境下進行拍攝，可按動 LAMP 鈕，使輔助對焦燈啟動；此功能有利於手動對焦及對焦困難時， 亦可進行優化的微距攝影(輔助對焦燈光延續時間约 20 秒) 當按下相機快門繹放鈕時，輔助對焦燈光便會自行熄滅 TTL 自動閃燈功能 於 TTL 自動模式時，閃光燈將配合相機進行現場測光評估，並根據 鏡頭焦距，自動輸出適合光量，從而令主體得到正確曝光。

1. 將相機曝光模式設定為 P(PICT) 模式。

4. 待閃燈充電完滿後，按下快門釋放鍵。

閃燈充電完滿提示，將同時在相機觀景窗內和閃燈背部操控板上出現。

◆ 閃燈若與備有 P-TTL 功能的相機合用，TTL 將由 P-TTL 制式所控

制操作，若閃燈設定為 TTL 時，“P"符號將在液晶板上出現。 ◆ 當相機接收正確曝光訊息時，TTL 符號字樣將在屏幕上出現 5 秒， 若此提示並没出現，即表示閃光覆蓋度不足，請縮短拍攝距離，再 重覆拍攝程序。(被攝圖像，若依隨數碼單鏡反光相機觀景屏內的“閃光曝光”後，並不理想或閃燈 LCD 液晶屏上的閃光提示，在曝光後・停閃動；此情况下，可直接從被攝影像上檢視曝光情况是否理想。) ◆ 當閃光燈充電完成後，閃光燈標記將顯示在相機的觀景器內。若閃光燈充電尚未完成前而按下快門 釋放鈕進行拍攝的話，閃光燈並不會被觸發，但相機將會以一個較慢的快門來進行該次拍攝。 可調節閃燈左、右閃管的輸出比例或選用單管發射，以創造富立體慼的影像效果 配用於內置 P-TTL 機種

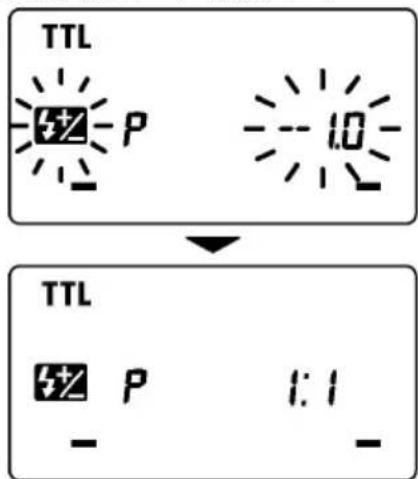

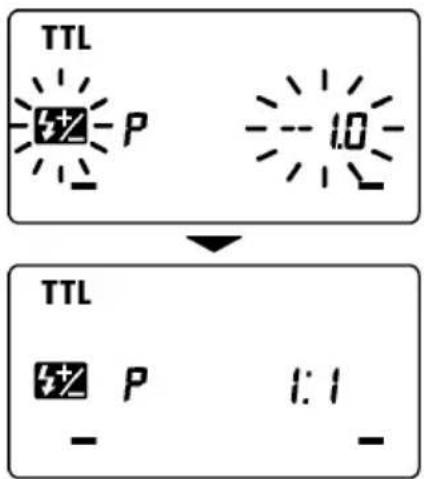

1. 在 ETTL 模式下，當按下 SEL 鈕，燈光輸出比例值即會閃動顯示

按 下 + 鈕，將增加左面閃管輸出；按 下

鈕，將增加右面閃管輸出， 光比例值可調節為 8:1～1:8

若模式經轉換或閃光輸出比選定為 1:1，此功能將失效和取消

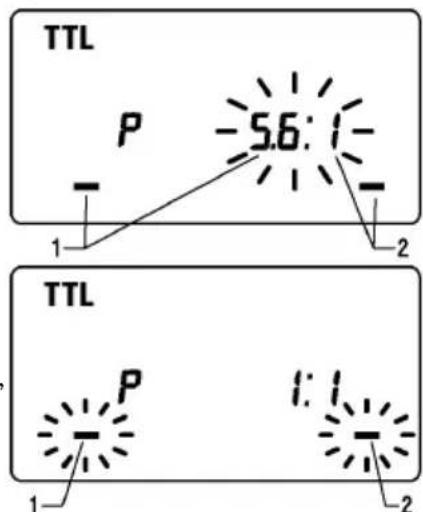

1. 處 TTL 模式按下 SEL 鈕，讓閃燈提示閃動

左燈鈕 ，選擇所欲發射的燈管 (經選定的燈管， 將在閃燈屏幕上眨動提示)

配用於不內置 P-TTL 機種 不能設定比例輸出值，祗可選用左或右燈管閃光(如圖)

1. 處 TTL 模式按下 SEL 鈕，讓閃燈提示閃動

左燈鈕 ，選擇所欲發射的燈管 (經選定的燈管， 將在閃燈屏幕上眨動提示)

左燈鈕，讓双方的提示在屏幕上顯示 閃燈在相機不同模式設定下的配合

因拍攝所需，可自行設定所欲快門曝光速度，相機將自動選擇合適的光圈值以配合；但快門速度值 的選擇，是不可超越相機己規限的閃光同步速度值。

在 Av 模式上選擇所需的光圈值，相機將自動選擇合適的快門曝光速度以配合。 手動曝光設定 M 閣下可自由設定所需快門值和光圈值進行拍攝，最高速快門值和 B 長時間曝光值，均可選用。

為免令閃燈電路過熱，如於短時間內連續讓閃光燈進行下列表格所述次數之閃光，請務必讓閃光燈休息至少

TTL，手動（全輸出，半輸出） 連續 15 次 手動（1/4 輸出，1/8 輸出） 連續 20 次 手動（1/16 輸出，1/32 輸出） 連續 40 次 頻閃 循環 10 次

此功能可自行設定所需閃光值(閃燈輸出值) 使用此模式，需對燈光攝影具備較高技巧認識，才可獲最佳效果，故建 議選用閃燈自動模式；若需採用此手動調控閃光模式，建議實拍前多作 試拍或依據测光表所提供訊息，作拍攝時曝光選擇 左和右閃燈，光比可選擇輸出值自 1/1～1/64 级設定，同時亦可選擇左或

2. 閃燈按下 MODE 模式鈕，選定為 M

右兩組閃燈輸出值相同，閃燈顯示屏幕上將會提示；反之將不會提示 請查閱本書最後頁（表 1），以查引閃燈输出指數 G/N 閣下可依據以下程式，計算相應的曝光值 : 閃燈指數 GN / 閃燈與被攝體距離 = F 光圈值 (FP) 高速快門閃光同步 (祗適配內置 P-TTL 功能的相機) 機配用普通閃燈拍攝時，是不容許所設定的快門速度高出於相機所指定的閃光燈同步操作系數，這 因閃燈將會在快門簾全開啟的瞬間己被觸發；FP 閃光功能，便是讓快門在開啟運行時，閃光仍保持 閃亮，因此便可選用比閃燈同步系數所規限更高的快門速度。54

1. 設定相機模式(不同相型號機上的曝光模式，均有區別)請参閱相機

2. 在閃燈 MODE 鍵中選擇閃光模式(P-TTL, 無線閃光等，均可選用)

5. 待充電完滿提示燈亮起後，便可進行拍攝

若相機設定的快門同步閃光速度低於相機的正常同步閃光系數，閃燈將轉換回普通程式閃光。

◆ 如欲取消 FP 模式功能，可依隨前該模式設定工序，直至 符號在 LCD 屏幕上消失。 第二簾幕 (後簾) 閃燈同步 當使用慢速閃燈同步來拍攝移動中主體時，在閃光燈發射後，主體移動中的殘影會出現在主體之後。 這是因為一般閃光燈在首快門簾幕剛開時便發射，主體於快門簾幕關閉前的所有活動亦會被記錄下 來（此為第一簾幕閃燈同步）。當使用第二簾幕閃燈同步時，閃光燈會於次快門簾將開始關閉前才發 射，因此，主體於快門剛開啟至閃光燈發射之間時，其移動中周邊光源會被記錄於主體影像之後， 使最後的成像有較自然的動感效果。

2. 選擇閃燈的模式 (TTL 模式)。

4. 當閃光燈已就緒後便可向主體對焦並進行拍攝。

◆ 如閃光燈的液晶顯示屏上沒有顯示 標誌，這表示為第二簾幕(後 簾閃燈同步功能尚未被設定成功。 ◆ 如要取消第二簾幕閃燈同步功能，只需把閃光燈液晶顯示屏上的

此模式可在閃燈拍攝前，先以閃燈頻閃方式，照射主體，從而檢視主體被照射時的光、影效果情況。

3. 確定充電完成，按著 TEST 鈕發放檢視燈光。

曝光補償 (祗適配內置 P-TTL 功能的相機) 在使用閃光燈拍攝時，閃光燈的曝光補償可連同一般的曝光補償（控制背景曝光）一同被使用。閃 光燈曝光補償可設定範圍由－3 級到＋3 級作 1/3 級遞增。（有些相機型號只能作 1/2 級遞增。）

1. 在閃燈 MODE 鍵中選擇閃光模式(P-TTL，高速快門閃光同步，無

3. 按下 ＋ 或 － 按鈕，來設定所需的閃光輸出補償值。

4. 再按 SEL 按鈕，閃爍訊號即停止，並維持顯示。

6. 在“充電完成提示燈”亮起後，便可進行拍攝。

◆ 如取消此模式，可從上述第 2 步開始及調節顯示至 0.0 便可。 ◆ 若作為無線連結拍攝時(飛燈)，可設定為主導引發燈和被誘發燈。 ◆ 若两支或多支閃燈拍攝時，同設定補償值，建議請用相機的曝光補 償模式。55

當使用慢快門的時候，頻閃模式能令閃光燈於快門開啟時作連續發射。主體的影像會被連續地記錄 在該張底片上。在一個黑暗背景前，此效果將會非常明顯。連閃頻率可調範圍由每秒 1 次到每秒 100 次，最多可連閃 90 次。連閃次數受限於連閃頻率及輸出數值，詳情請參閱最後頁表 3。

1. 把相機設定到手動曝光模式，並選擇光圈。

2. 按下閃光燈上的 MODE 按鈕來選擇頻閃模式（MULTI）。

3. 按下 SEL 按鈕使連閃頻率數值在液晶顯示屏上閃爍。

5. 再按一下 SEL 按鈕，令閃光燈輸出值閃爍。

7. 再按一下 SEL 按鈕，令頻閃次數閃爍。

9. 再按一下 SEL 按鈕來停止閃爍。

10. 當充電完成提示燈亮起，表示閃光燈已就緒。 注 意：請把快門設定為不短於（頻閃次數

無線閃光 (祗適配內置 P-TTL 功能的相機)

可使用此燈作主控燈，可離機遥控誘導 EF-530 (EF-500) DG SUPER PA-PTTL 發射。

◆ 請勿將閃光燈安放於拍攝範圍內。 ◆ 閃光燈的有效放置距離約為 0.5m – 5m，相機與被攝體距約為 1m – 5m。 ◆ 在拍攝操作時，若遇上附近正使用 無線閃光”相同模式的拍攝影友，為免閃燈因他人影响而被誘發；這時請將所用的操作頻道轉換。 ◆ 在此手册中安裝在相機上的閃光燈，我們稱它為“主控誘發閃燈”，而被引閃的我們稱它為“被誘發

在拍攝期中，衹規限“被誘發閃光燈＂發射 “主控誘發閃光燈” 1. 將閃燈裝接在相機上

3. 按動 SEL 鍵，使頻道符號在屏幕上閃動

7. 按動 SEL 鍵，使頻道符號在屏幕上閃動

鍵，選擇使用和“主控誘發閃光燈”早前己設定的相同預設頻道

10. 將“被誘發閃光燈”安放於所欲的位置

◆ 在 AF 自動對焦輔助燈開始閃動和充電完滿提示燈亮起，這表示閃光燈已準備就緒.

◆ 閃光燈可同時作高速同步拍攝；閃光燈衹需在上述設定完成後，再將“主控誘發閃光燈”附加上高速 同步閃光模式便可，詳情，請詳閱“高速同步拍攝“操作說明56 一同觸發“主控誘發閃光燈”和“被誘發閃光燈”

3. 按動 SEL 鍵，使頻道符號在屏幕上閃動

6. .按下 MODE 鍵選設為 ⁄ 符號

7. 按動 SEL 鍵，使頻道符號在屏幕上閃動

鍵，選擇使用和“主控誘發閃光燈”早前己預設

10. 將“被誘發閃光燈”安放於所欲的位置

◆ 在 AF 自動對焦輔助燈開始閃動和充電完滿提示燈亮起，這表示閃光燈已準備就緒

◆ 閃光燈可同時作高速同步拍攝；閃光燈衹需在上述設定完成後，再將“主控誘發閃光燈”附加上高速 同步閃光模式便可，詳情，請詳閱“高速同步拍攝“操作說明 ◆ 可將主控燈輸出光亮最高至 1/2、1/4 或 1/8 級。

1. 按動 SEL 鍵，使光量輸出值閃動

閃燈指數：14（ISO 100/M） 電 源：四枚 AA 型鹼性 或 四枚 AA 型 Ni-Cd 或 四枚 AA 型 Ni-MH 回電時間：大約 4 秒（鹼性電）或大約 3 秒（Ni-Cd 及 Ni-MH） 自動關閉電源：可以 重 量：430 克 尺 寸（控制部）：76.7 毫米（闊）X 136.2 毫米（高）X 82.4 毫米（長） 尺 寸（閃燈部）：126.6 毫米（闊）X 128.8 毫米（高）X 30.5 毫米（長） 只适用于中国 产品手册 : 六种危险物质的名称以及存在与否
