MANUAL DE USUARIO EM140 DG Macro (Pentax) SIGMA

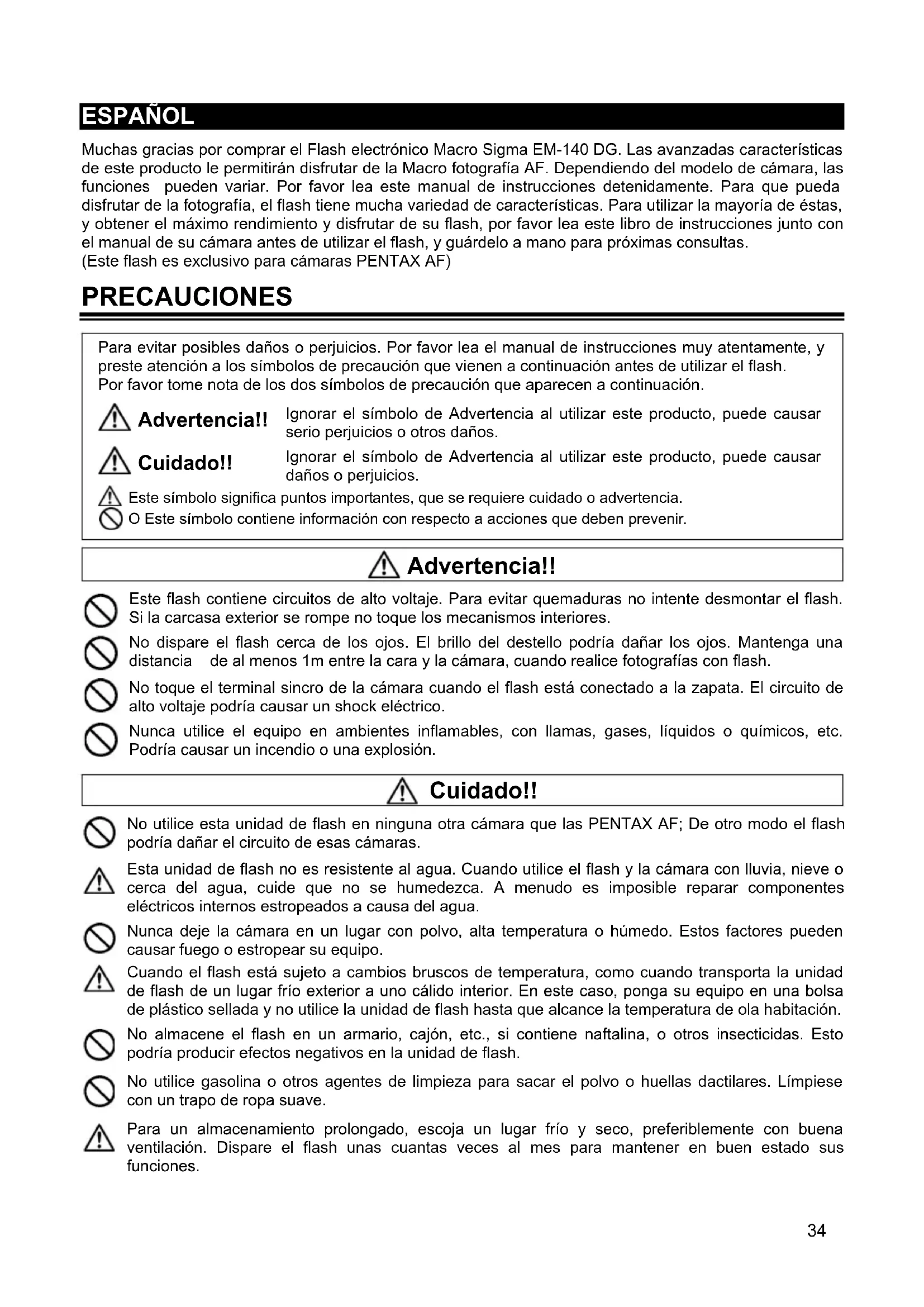

: environ 4.0 sec. (avec piles alcalines) : environ 3.0 sec. (accus Ni-Cd et Ni-Mh) MISE EN VEILLE AUTOMATIQUE : oui TEMPERATURE DE COULEUR : pour films couleurs de type lumière du jour POIDS : 430 g DIMENSIONS (Module de contrôle) : 76.7mm (l) x 136.2mm (H) x 82.4mm (L) DIMENSIONS (Module de flash) : 126.6 (l) x 128.8mm (H) x 30.54mm (L)34 ESPAÑOL Muchas gracias por comprar el Flash electrónico Macro Sigma EM-140 DG. Las avanzadas características de este producto le permitirán disfrutar de la Macro fotografía AF. Dependiendo del modelo de cámara, las funciones pueden variar. Por favor lea este manual de instrucciones detenidamente. Para que pueda disfrutar de la fotografía, el flash tiene mucha variedad de características. Para utilizar la mayoría de éstas, y obtener el máximo rendimiento y disfrutar de su flash, por favor lea este libro de instrucciones junto con el manual de su cámara antes de utilizar el flash, y guárdelo a mano para próximas consultas. (Este flash es exclusivo para cámaras PENTAX AF) PRECAUCIONES Para evitar posibles daños o perjuicios. Por favor lea el manual de instrucciones muy atentamente, y preste atención a los símbolos de precaución que vienen a continuación antes de utilizar el flash. Por favor tome nota de los dos símbolos de precaución que aparecen a continuación. Advertencia!! Cuidado!! Este símbolo significa puntos importantes, que se requiere cuidado o advertencia. O Este símbolo contiene información con respecto a acciones que deben prevenir. Ignorar el símbolo de Advertencia al utilizar este producto, puede causa

serio perjuicios o otros daños. Ignorar el símbolo de Advertencia al utilizar este producto, puede causa

daños o perjuicios. Advertencia!! Este flash contiene circuitos de alto voltaje. Para evitar quemaduras no intente desmontar el flash. Si la carcasa exterior se rompe no toque los mecanismos interiores. No dispare el flash cerca de los ojos. El brillo del destello podría dañar los ojos. Mantenga una distancia de al menos 1m entre la cara y la cámara, cuando realice fotografías con flash. No toque el terminal sincro de la cámara cuando el flash está conectado a la zapata. El circuito de alto voltaje podría causar un shock eléctrico. Nunca utilice el equipo en ambientes inflamables, con llamas, gases, líquidos o químicos, etc. Podría causar un incendio o una explosión.

Cuidado!! No utilice esta unidad de flash en ninguna otra cámara que las PENTAX AF; De otro modo el flash podría dañar el circuito de esas cámaras. Esta unidad de flash no es resistente al agua. Cuando utilice el flash y la cámara con lluvia, nieve o cerca del agua, cuide que no se humedezca. A menudo es imposible reparar componentes eléctricos internos estropeados a causa del agua. Nunca deje la cámara en un lugar con polvo, alta temperatura o húmedo. Estos factores pueden causar fuego o estropear su equipo. Cuando el flash está sujeto a cambios bruscos de temperatura, como cuando transporta la unidad de flash de un lugar frío exterior a uno cálido interior. En este caso, ponga su equipo en una bolsa de plástico sellada y no utilice la unidad de flash hasta que alcance la temperatura de ola habitación. No almacene el flash en un armario, cajón, etc., si contiene naftalina, o otros insecticidas. Esto podría producir efectos negativos en la unidad de flash. No utilice gasolina o otros agentes de limpieza para sacar el polvo o huellas dactilares. Límpiese con un trapo de ropa suave. Para un almacenamiento prolongado, escoja un lugar frío y seco, preferiblemente con buena ventilación. Dispare el flash unas cuantas veces al mes para mantener en buen estado sus funciones.35

DESCRIPCIÓN DE LAS PARTES

Unidad de Flash 1.Lámpara izquierda 2.Lámpara derecha 3.Luz modelado 4.Pestaña 5.Aro adaptador Flash Macro Unidad de Control 6.Pantalla LCD 7.Tapa batería 8.Rosca zapata 9.Zapata 10.Botón MODO 11.Botón SELECTOR <SEL> 12.Botón de incremento + 13.Botón de disminución – 14.Botón de LUZ 15. Botón de TEST 16. Botón de iluminación 17. Flash listo

Aunque este Flash ha sido diseñado especialmente para Objetivos Macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.) también se puede utilizar con otro tipo de objetivos, aun así ponga atención a los siguientes puntos: La parte frontal u otras partes de algunos objetivos ruedan durante el enfoque, y también el aro del flash acoplado podría afectar al mecanismo de enfoque de su cámara. Por favor utilice el enfoque manual. Los aros adaptadores de filtros para Flash Macro Ø55mm y Ø58mm están incorporados en el flash. Si desea adaptar su Flash a un objetivo con un diámetro de filtro distinto, por favor adquiera un adaptador. (Solo están disponibles los adaptadores para Flash Macro Ø52mm, Ø62mm, Ø67mm, Ø72mm, Ø77mm)

Dependiendo de la focal del objetivo o la distancia con el sujeto u otra razón, es posible que se produzca viñeteo en su imagen. Por favor, haga pruebas y asegúrese que sus ajustes no le causen viñeteo.

Esta unidad de flash utiliza cuatro pilas Alcalinas de tipo “AA” o pilas recargables Ni-Cad. Las pilas de Magnesio también se pueden utilizar aunque tienen una vida más corta que las alcalinas. No recomendamos utilizarlas. Por favor cambie las pilas si la Luz de Preparado tarda más de 30 segundos en iluminarse. ◆ Para asegurar un buen contacto eléctrico, limpie las terminales de las pilas antes de instalarlas. ◆ Las pilas NiCad Ni-MH, no tienen contactos estandarizados. Si utiliza las pilas Ni-Cad, por favor confirme que los contactos de las baterías coinciden correctamente con el compartimento de las pilas. ◆ Para prevenir la explosión de las pilas, una fuga o recalentamiento, utilice cuatro pilas nuevas AA del mismo tipo y de la misma marca. No mezcle diferentes tipos ni pilas nuevas y usadas. ◆ No desmonte o haga un corto circuito con las pilas, o las exponga al fuego o al agua; podrían explotar. Tampoco intente recargar pilas que no sean Ni-Cd recargables. ◆ Cuando el flash no se vaya a utilizar en un periodo largo, saque las pilas del flash, para evitar posibles daños o roturas. ◆ La vida de las pilas decrece a temperaturas bajas. Guarde las pilas en un lugar cálido cuando utilice el flash con un tiempo frío. ◆ Como con ningún flash, se recomienda que se lleven pilas de recambio cuando se realice un viaje largo o se fotografíe al exterior con temperaturas bajas.

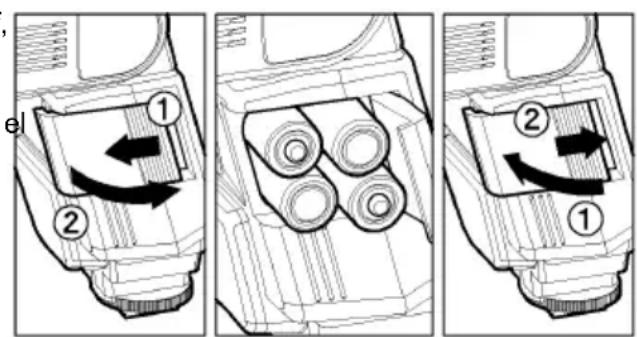

1. Asegúrese de ajustar el flash a la posición off,

entonces deslice la tapa de las pilas en dirección de la flecha para abrir el compartimento.

2. Inserte cuatro pilas del tamaño AA en el

compartimento de las pilas. Asegúrese que el + y el – de las pilas coincide con el dibujo del compartimento.

4. Deslice el interruptor de encendido a la posición ON.

Después de unos segundos la luz de preparado se iluminará, indicando que la unidad de flash ya está a punto.36

5. Por favor presione el “botón de Test “ para estar seguro de que el flash funciona correctamente.

DESACTIVACIÓN AUTOMÁTICA

Para conservar las pilas , la unidad de flash se desactiva automáticamente cundo no se ha utilizado en aproximadamente 180 segundos. Para volver activar el flash, presione el botón de TEST o el disparador de la cámara levemente. El mecanismo de “desactivado automático” no funciona con el modo esclavo.

AJUSTE DEL CABEZAL DEL FLASH

Presione el botón de bloqueo y desbloqueo del movimiento arriba y abajo, mientras ajusta el cabezal a la posición deseada. Aparecerá en la pantalla LCD cuando ponga en marcha el flash, y si esta marca parpadea entonces el cabezal del flash no está ajustado a una posición correcta.

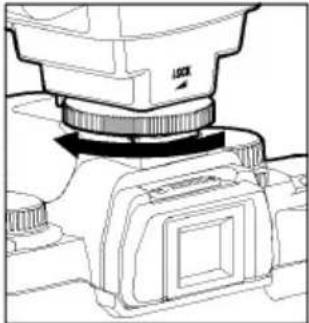

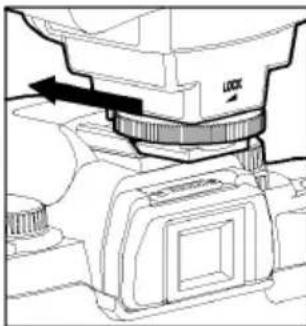

ADAPTAR LA UNIDAD DE CONTROL

Asegúrese que el flash está desconectado. Entonces inserte ola base de la zapata en la zapata de la cámara y gire el anillo de la zapata hasta que esté ajustado. ◆ Cuando coloque o desmonte el flash, agarre el botón del flash para prevenir daños en el pie de la zapata y la zapata de la cámara. ◆ Si el flash incorporado de la cámara esta alzado, por favor ciérrela antes de montar la unidad de flash. ◆ Para desmontar el flash de la cámara, gire el anillo de la zapata en la dirección opuesta a la marca hasta el final.

ADAPTAR LA UNIDAD DE FLASH

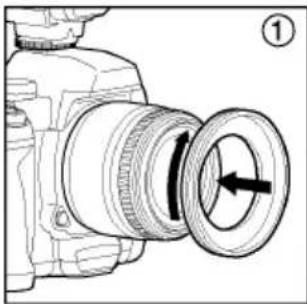

1. Por favor, acerque el adaptador para Flash Macro a la

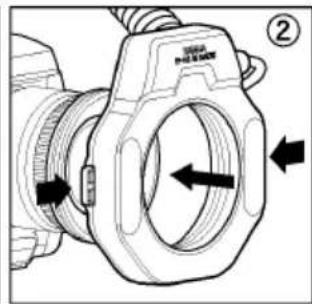

2. Mientras presiona la pestaña derecha e izquierda por

los dos lados del adaptador, ponga la unidad de Flash debajo del adaptador, luego suelte las pestañas. Puede ajustar la posición mediante la rotación de la unidad de flash. Por favor, suelte las pestañas cuando saque la unidad de flash del objetivo.

ILUMINACIÓN DE LA PANTALLA LCD

Cuando presiona el botón Light, la pantalla LCD se iluminará acerca de 8 segundos. La iluminación se prolongará si vuelve a presionar el botón light otra vez.

Si el botón LAMP de la Unidad de Flash está presionado, la luz auxiliar estará encendida durante 20 segundos. La luz de modelado le facilitará los ajustes en el foco en lugares con poca luz. Esta función es muy conveniente en una situación donde el auto foco no funciona correctamente o el ajuste del enfoque manual es complicado. ◆ Si el botón no está activado, la luz no actuará.37

FLASH AUTOMÁTICO TTL

En el modo TTL AUTO, la cámara controlará la cantidad de luz para obtener la exposición correcta del sujeto.

1. Ajuste la exposición de la cámara al modo P (PICT).

2. Conecte el flash, la marca TTL aparecerá en la pantalla LCD y el flash empezará a cargarse.( Si la marca

TTL no aparece, presione el botón MODE varias veces para seleccionar el modo TTL)

3. Enfoque el sujeto.

4. Presione el botón de disparo después que el flash esté completamente cargado.

Cuando el flash está completamente cargado, la luz de preparado aparecerá en el visor y en la unidad de flash.

Si el flash es utilizado con una cámara P-TTL compatible el flash será controlado por el programa de la cámara y en el display se mostrará ‘

Cuando la cámara recibe la exposición adecuada, la marca TTL en la pantalla LCD aparecerá durante 5 segundos. Si esta indicación no aparece, la iluminación del flash no es suficiente para esta situación. Por favor vuelva a realizar la fotografía a una distancia menor. (En el caso de cámaras réflex digitales, el “Nivel de destello del Flash” no se puede confirmar desde el visor de la cámara o por el indicador parpadeante de la pantalla LCD del flash. Confirme el nivel de destello del flash visualmente desde la imagen de captura.) Cuando el flash está completamente cargado, la marca del flash aparecerá en el visor. Si se realiza el disparo antes de que el flash esté completamente cargado, la cámara realizará la fotografía a la velocidad más lenta. Puede dar el efecto de tres dimensiones en sus imágenes ajustando la potencia de la lámpara de la derecha o de la izquierda del flash o utilizando una de las dos. Para cámaras compatibles con P-TTL

1. En modo P-TTL, el indicador de potencia del flash parpadeará cuando presione el botón SEL

2. Presione el botón

para ajustar la potencia del flash. Presionando el botón + incrementará la potencia de la lámpara de la izquierda y presionando el botón – incrementará la potencia por encima de la lámpara de la derecha. La potencia se puede ajustar entre 8:1~1:8.

3. Presione el botón SEL varias veces y parar el parpadeo.

Si la potencia del flash está ajustada a 1:1 o se modifica el modo, esta función se cancelará. Como encender una lámpara

1. En el modo TTL, presione el botón SEL para que el indicador de la

Unidad de Flash parpadee.

2. Presionando el botón

de la lámpara de la izquierda, y presionando el botón

de la lámpara de la derecha, se encenderá. (Solo parpadeará el lado utilizado de la Unidad de Flash)

3. Presione el botón SEL varias veces para desactivar el parpadeo.

Después del disparo presione el botón

y permitir la visualización de las dos. Para cámaras incompatibles con P-TTL

La potencia del Flash no se puede ajustar. Solo puede ajustarse un lado.

1. En el modo TTL, presione el botón SEL para que el indicador de la

Unidad de Flash parpadee.

2. Presionando el botón

de la lámpara de la izquierda, y presionando el botón

de la lámpara de la derecha, se encenderá. (Solo parpadeará el lado utilizado de la Unidad de Flash)

3. Presione el botón SEL varias veces para desactivar el parpadeo.

Después del disparo presione el botón

y permitir la visualización de las dos.38 UTILIZACIÓN DEL FLASH CON OTROS MODELOS DE CÁMARAS Ajuste para la prioridad de velocidad Cuando seleccione la velocidad de obturación deseada, la cámara seleccionará el diafragma apropiado. No podrá escoger una velocidad superior a la sincronización de la cámara. Ajuste para prioridad de diafragma. Seleccionando el modo Av de la cámara, después de escoger el diafragma deseado la cámara seleccionará la velocidad apropiada para el fondo. Cuando se utiliza con el Modo M Usted puede ajustar el diafragma y la velocidad deseada. Puede ajustar la velocidad desde la velocidad Pose a la velocidad sincro.

LIMITACIONES DEL DISPARO CONTINUO

Para prevenir recalentamientos, por favor no utilice la unidad de flash por lo menos 10 minutos después de utilizar el número de exposiciones que se muestran en la tabla a continuación. Modo Número de exposiciones con Flash TTL, M(1/1,1/2) 15 Disparos continuos de flash M(1/4, 1/8) 20 Disparos continuos de flash M(1/16-1/32) 40 Disparos continuos de flash Multi Ciclo 10 FLASH MANUAL En el modo de flash manual, puede ajustar el nivel de potencia del flash que desee (potencia del flash externo). La utilización en Modo Manual requiere una técnica muy avanzada. Le recomendamos que utilice el Modo Automático. Cuando realice fotografías con el Flash Manual, por favor haga pruebas, éstas serán más exactas si utiliza un medidor de flash para determinar la exposición. Puede ajustar la intensidad de las lámparas de Flash de la izquierda y de la derecha entre 1/1~1/64, y también la puede ajustar utilizando una de las dos lámparas.

1. Ajuste la exposición de la cámara al modo M.

2. Presione el botón MODE de la Unidad de Flash para seleccionar M.

3. Presione el botón SEL. (El indicador de potencia de la lámpara de la

izquierda parpadeará).

4. Presione el botón

para seleccionar el nivel de potencia del flash de la izquierda deseada. (Si se muestra “--“, la lámpara de la izquierda no se activará).

5. Presione el botón SEL. (El indicador de potencia de la lámpara de la

derecha parpadeará).

6. Presione el botón

para seleccionar la potencia del flash de la derecha deseada. (Si se muestra “--“, la lámpara de la derecha no se activará).

7. Presione el botón SEL para que el indicador deje de parpadear.

Si los valores de la potencia del flash de las dos lámparas son los mismos, entonces éstos se mostrarán. Si la potencia de las dos lámparas es distinta, ésta no aparecerá en la pantalla LCD. Referente al Número Guía, por favor consulte [Tabla 1] de la última página. Puede calcular la exposición correcta usando la fórmula siguiente: Número Guía “GN” / Distancia del Flash al Sujeto = Número del Diafragma (NF)39 SINCRONIZACIÓN DEL FLASH A ALTA VELOCIDAD (FP) (Solo para cámaras P-TTL compatibles) Cuando toma una fotografía con el flash ordinario, no se puede utilizar una velocidad superior a la velocidad de sincronización de la cámara porque el flash se disparará cuando el obturador esté completamente abierto. La sincronización del flash a alta velocidad se dispara mientras corren las cortinillas. De esta manera se puede utilizar una velocidad más rápida que la velocidad de sincronización.

1. Ajuste la cámara al modo deseado. (El modo de exposición varía según el modelo de cámara) Debe

confirmarse con el manual de instrucciones de la cámara.

2. Escoja el modo del flash presionando el botón MODE (P-TTL, FLASH

INALAMBRICO puede emplearse el flash)

3. Presione los botones

varias veces para que aparezca el icono en la pantalla LCD.

4. Enfoque el sujeto.

5. Cuando se ilumine la Luz de Preparado en el flash, la unidad está a

punto para disparar. ◆ Si la velocidad de sincronización de la cámara es más lenta que la velocidad de obturación se pasará automáticamente al flash. ◆ Con la sincronización a alta velocidad, el Número Guía dependiendo de la velocidad de obturación. El rango del flash será más corto cuando la velocidad de obturación sea más rápida. (Por favor mire Cuadro 2 de la última página) ◆ La marca desaparecerá cuando se cancele la función de sincronización a alta velocidad (flash FP)

SINCRONIZACIÓN CON LA SEGUNDA CORTINILLA

Cuando se fotografía un sujeto en movimiento con sincronización lenta, normalmente el efecto movimiento se reflejará por delante del sujeto. La luz del flash ordinario, se dispara en el momento que la primera cortinilla está totalmente abierta, de modo que el sujeto se expondrá desde el momento que se dispare el flash hasta que se cierre el obturador (Sincronización con la primera cortinilla). Cuando se utiliza la sincronización con la segunda cortinilla, el flash se dispara justo antes que empiece a cerrarse la segunda cortinilla, y la exposición captará la luz ambiente desde el momento que se obre el obturador hasta que se dispara el flash. El efecto movimiento del sujeto se expondrá detrás del sujeto. Será un efecto más natural.

1. Ajuste la cámara al modo deseado.

2. Seleccione el modo del flash ( TTL)

3. Presione los botones

para que aparezca la marca en la pantalla LCD.

4. Enfoque y realice la foto después de confirmar que el flash está

preparado. ◆ La sincronización con la primera cortinilla estará activa si no aparece la marca . ◆ Para cancelar la sincronización con la segunda cortinilla, desactive la marca de la pantalla LCD.

Si utiliza el flash de modelado, podrá comprobar el efecto de luces y sombras antes de disparar la fotografía.

1. Presionando el botón MODE seleccione el modo deseado.

2. Presione los botones

varias veces para que aparezca el icono en la pantalla LCD.

3. Compruebe que el flash está cargado, y presione el botón test para disparar.

COMPENSACIÓN DE EXPOSICIÓ

(Solo para cámaras P-TTL compatibles) Puede utilizar la compensación de exposición del flash combinado la compensación de exposición normal (para controlar la exposición del fondo) en las fotografías con flash. La compensación de exposición del flash se puede ajustar 1/2 punto en pasos de-3~+1EV..40

1. Escoja el modo del flash presionando el botón MODE (P-TTL, FLASH

SYNC a ALTA VELOCIDAD, FLASH INALAMBRICO disponible).

2. Presione el botón SEL y seleccione

3. Presione los botones

para ajustar la compensación de exposición del flash deseada.

4. La marca dejará de parpadear y quedará fija hasta que vuelva a

presionar el botón SEL.

5. Enfoque el sujeto.

6. Puede realizar la fotografía después de confirmar que la Luz de

Preparado del flash está iluminada. ◆ Para cancelar la compensación de exposición, por favor empiece desde el paso 2 y escoja 0.0 en el dispositivo. ◆ En fotografía inalámbrica se puede disponer del flash opción master y del flash opción esclavo/adicional.

Si se compensan 2 o más flashes a la vez debe emplearse la compensación de exposición de la cámara. MODO DE MULTI FLASH (Estroboscópico) Mientras el obturador está abierto, el flash puede disparar repetidamente. Para realizar una serie de imágenes del sujeto en un solo fotograma. En un fondo oscuro con el sujeto iluminado, este modo es más efectivo. Es posible ajustar la frecuencia de disparos entre 1Hz y 100Hz. Superior a 90 disparos continuados. El máximo números de disparos varía dependiendo del número guía del flash y de la frecuencia de disparos. (Por favor mire Cuadro 3 de la última página)

1. Ajuste la cámara al modo M y seleccione el número F.

2. Presione el botón MODE hasta que aparezca el modo multi-flash.

3. Presione el botón SEL hasta que parpadee el flash de frecuencia.

4. Presione el botón

para ajustar el valor deseado.

5. Después de presionar el botón SEL otra vez, el nivel de la potencia

del flash parpadeará.

6. Presione el botón

para ajustar el nivel de la potencia del flash deseado

7. Presione el botón SEL para que parpadee el número de disparos

8. Presione los botón

para seleccionar el número de disparos deseados

9. Vuelva a presionar el botón SEL para que deje de parpadear.

10. Cuando se ilumine la Luz de Preparado del flash, la unidad está lista para utilizarlo.

Nota: Por favor seleccione una velocidad de obturación superior a; Número de disparos que quiere / Frecuencia de disparo

CONTROL REMOTO DEL FLASH

(Solo para cámaras P-TTL compatibles) Cuando se utiliza este flash como controlador, puede operar el EF-530 (EF-500) DG SUPER PA-PTTL a distancia del cuerpo de la cámara. ◆ Asegúrese de no colocar el flash dentro del área de la foto. ◆ Coloque el flash a una distancia entre 0.5m a 5m y la cámara entre 1m y 5m del sujeto. ◆ En el caso que otras personas utilicen un flash por control remoto cerca suyo, le puede influir al suyo y dispararse. En estas circunstancias ajuste otro canal diferente. En estas instrucciones se explican 5 tipos de ajustes para el método por control remoto. ◆ En estas instrucciones llamamos a la unidad de flash conectada a la cámara “Controlador” y la unidad de flash a la posición control remoto “flash externo”. Al emplear en función OFF- Cámara el flash se dispara Ajustes del controlador

1. Acople el flash a la cámara

2. Presione el botón de MODE para seleccionar la marca “

3. Presione el botón SEL, para que el indicador de canal parpadee.

4. Presione el botón

para ajustar el nº de canal

5. Presione el botón SEL repetidamente hasta que parpadee.41

Ajustes con el flash externo

6. Presione el botón MODE para seleccionar “ ⁄ “

7. Presione el botón SEL hasta que el indicador parpadee

8. Presione el botón

para seleccionar el mismo canal que el del controlador

9. Presione el botón SEL hasta que el indicador deje de parpadear

10. Coloque el flash externo a la posición deseada

11. Compruebe que los dos flashes estén cargados

◆ La Luz de flash listo se iluminará La luz auxiliar AF parpadeará para indicar que el flash está preparado para disparar

12. Enfoque el sujeto y dispare

Es posible disparar en Alta Velocidad de Sincro. Tras disponer los anteriores ajustes marque los ajustes del flash en modo alta Velocidad Sincro. Lea la sección de Sincronizacion a Alta Velocidad para más detalles.. Al disparar desde el controlador y desde el modo Off de la Cámara. Ajustes del controlador

1. Acople el flash a la cámara

2. Presione el botón de MODE para seleccionar la marca “

3. Presione el botón SEL, para que el indicador de canal parpadee.

4. Presione el botón

para ajustar el nº de canal

5. Presione el botón SEL repetidamente hasta que parpadee.

Ajustes con el flash externo

6. Presione el botón MODE para seleccionar “ ⁄ “

7. Presione el botón SEL hasta que el indicador parpadee

8. Presione el botón

para seleccionar el mismo canal que el del controlador

9. Presione el botón SEL hasta que el indicador deje de parpadear

10. Coloque el flash externo a la posición deseada

11. Compruebe que los dos flashes estén cargados

◆ La Luz de flash listo se iluminará La luz auxiliar AF parpadeará para indicar que el flash está preparado para disparar

12. Enfoque el sujeto y dispare

Es posible disparar en Alta Velocidad de Sincro. Tras disponer los anteriores ajustes marque los ajustes del flash en modo alta Velocidad Sincro. Lea la sección de Sincronizacion a Alta Velocidad para más detalles.. Puede fijar la potencia máxima de salida del flash con el controlador 1/2, 1/4 o 1/8.

1. El número guía parpadeará cuando presione el botón SEL

para seleccionar la potencia de flash deseada.

3. El display del flash manual dejará de parpadear y permanecerá

activo después de presionar el botón SEL otra vez. ESPECIFICACIONES NUMERO GUIA: 14 ( 100 ISO/m) ALIMENTACION: cuatro pilas alcalinas de tipo AA cuatro pilas Ni-Cd de tipo AA, cuatro pilas Niquel-hidrógeno de tipo AA. TIEMPO DE RECICLAJE: acerca de 4.0 seg. (pilas alcalinas),
