EF610 DG ST Super (Sony) - Flash SIGMA - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EF610 DG ST Super (Sony) SIGMA

acerca 160 disparos (con pilas Ni-Cd o Niquel-hidrógeno) DURACIÓN DEL DISPARO: acerca de 1/ 700 seg.( disparo a máxima potencia) ANGULO DE ILUMINACION DEL FLASH: 24mm a 105mm controlador de motor de potencia 17mm con la pantalla angular incorporada. AUTODESCONECTABLE: disponible PESO: 330 g. DIMENSIONES: 77mm x 139mm x 117mm59 ITALIANO Grazie per la preferenza accordata al Flash elettronico Sigma EF-610 DG SUPER SO-ADI. Questo prodotto è stato studiato specificatamente per le reflex SONY AF. A seconda del modello della macchina, funzioni e operatività possono variare. Leggete attentamente questo manuale quando usate il flash con la vostra macchina. Il flash dispone di molte funzioni per ottimizzare la vostre riprese. Per avere ottime fotografie e ottenere il massimo dal flash, prima di iniziare a usarlo, leggete questo manuale e quello della vostra macchina. Tenetelo poi a portata di mano per poterlo consultare in caso di dubbio.

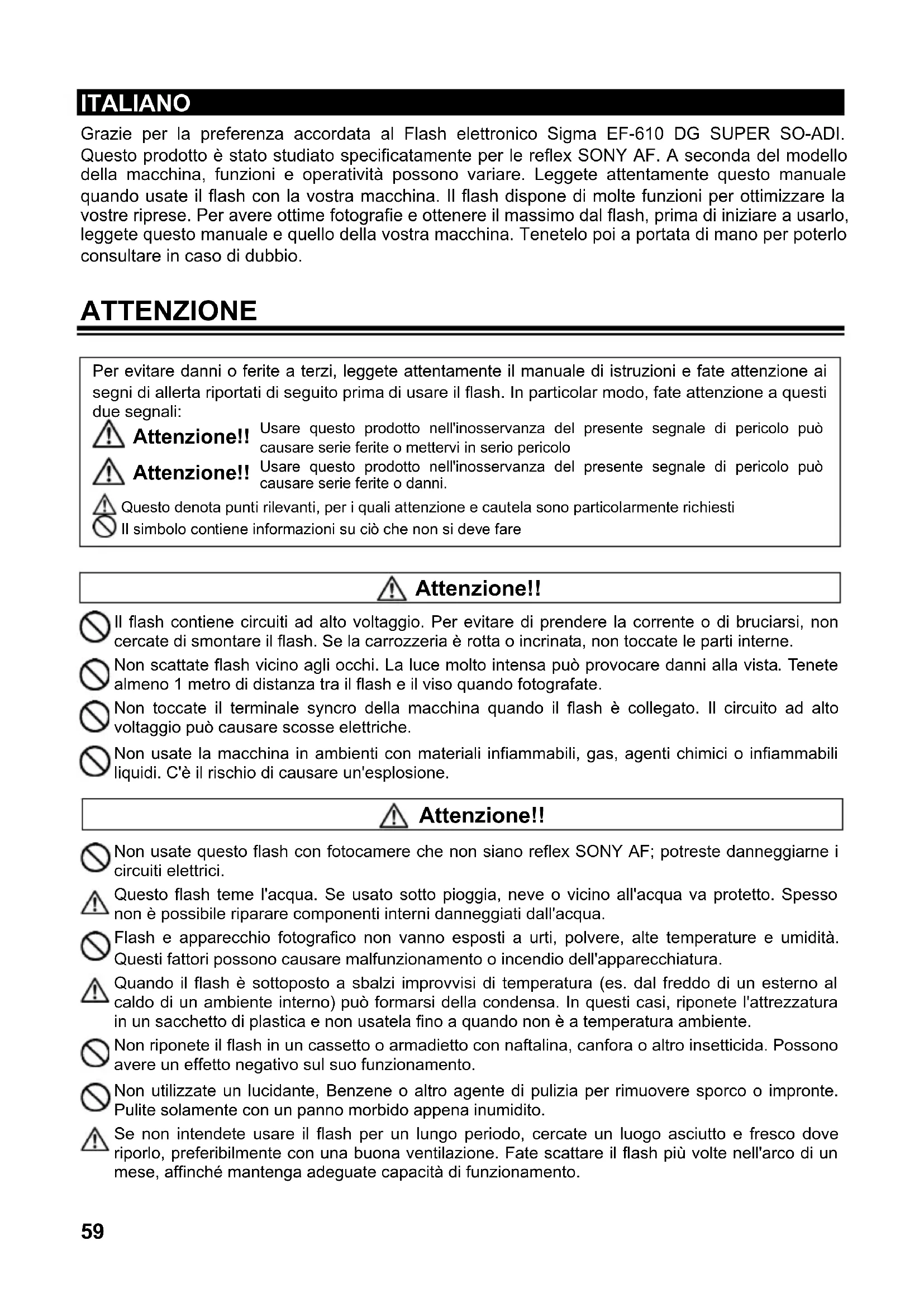

Per evitare danni o ferite a terzi, leggete attentamente il manuale di istruzioni e fate attenzione ai segni di allerta riportati di seguito prima di usare il flash. In particolar modo, fate attenzione a questi due segnali: Attenzione!! Attenzione!! Questo denota punti rilevanti, per i quali attenzione e cautela sono particolarmente richiesti Il simbolo contiene informazioni su ciò che non si deve fare Usare questo prodotto nell'inosservanza del presente segnale di pericolo puòcausare serie ferite o mettervi in serio pericolo Usare questo prodotto nell'inosservanza del presente segnale di pericolo puòcausare serie ferite o danni. Attenzione!! Il flash contiene circuiti ad alto voltaggio. Per evitare di prendere la corrente o di bruciarsi, non cercate di smontare il flash. Se la carrozzeria è rotta o incrinata, non toccate le parti interne. Non scattate flash vicino agli occhi. La luce molto intensa può provocare danni alla vista. Tenete almeno 1 metro di distanza tra il flash e il viso quando fotografate. Non toccate il terminale syncro della macchina quando il flash è collegato. Il circuito ad altovoltaggio può causare scosse elettriche. Non usate la macchina in ambienti con materiali infiammabili, gas, agenti chimici o infiammabililiquidi. C'è il rischio di causare un'esplosione.

Attenzione!! Non usate questo flash con fotocamere che non siano reflex SONY AF; potreste danneggiarne icircuiti elettrici. Questo flash teme l'acqua. Se usato sotto pioggia, neve o vicino all'acqua va protetto. Spessonon è possibile riparare componenti interni danneggiati dall'acqua. Flash e apparecchio fotografico non vanno esposti a urti, polvere, alte temperature e umidità.Questi fattori possono causare malfunzionamento o incendio dell'apparecchiatura. Quando il flash è sottoposto a sbalzi improvvisi di temperatura (es. dal freddo di un esterno al caldo di un ambiente interno) può formarsi della condensa. In questi casi, riponete l'attrezzatura in un sacchetto di plastica e non usatela fino a quando non è a temperatura ambiente. Non riponete il flash in un cassetto o armadietto con naftalina, canfora o altro insetticida. Possono avere un effetto negativo sul suo funzionamento. Non utilizzate un lucidante, Benzene o altro agente di pulizia per rimuovere sporco o impronte.Pulite solamente con un panno morbido appena inumidito. Se non intendete usare il flash per un lungo periodo, cercate un luogo asciutto e fresco doveriporlo, preferibilmente con una buona ventilazione. Fate scattare il flash più volte nell'arco di unmese, affinché mantenga adeguate capacità di funzionamento.60

DESCRIZIONE DELLE PARTI

PARTI ESTERNE 1.testa del flash 2.Luce ausiliaria AF 3.Angolo di rotazione per flash indiretto; su e giù 4.Angolo di rotazione per flash indiretto; destra e sinistra 5.Blocco della rotazione e pulsante di sblocco: su e giù 6.Blocco SWIVEL e pulsante di sblocco: destra e sinistra 7.Display LCD 8.Coperchio delle batterie 9. Pulsante di scatto 10.Staffa

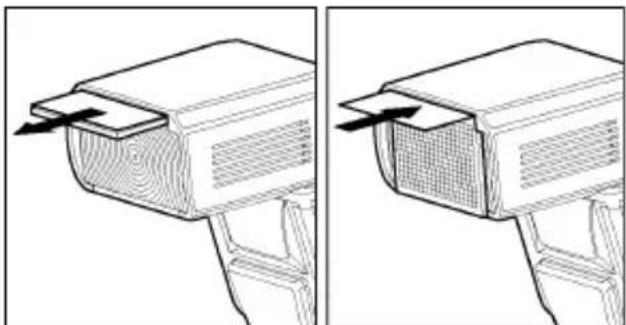

11. Pannello riflettente 12. Diffusore grandangolare

CONTROLLI 13.pulsante per la selezione dei modi 14.pulsante di selezione (sel) 15.pulsante di incremento (+) 16.pulsante di decremento (

) 17.pulsante zoom 18.pulsante TEST 19.pulsante d'illuminazione LIGHT 20.spia di pronto lampo 21.interruttore accensione BATTERIA Questo flash usa quattro pile AA di tipo alcalino o batterie ricaricabili Ni-Cad e Ni-MH. Anche le batterie al Manganese possono essere usate ma hanno una durata più ridotta rispetto alle alcaline. Se la spia di pronto lampo impiega più di 30 secondi ad illuminarsi, le pile vanno sostituite ◆ Per assicurare contatti elettrici ottimali, pulite i terminali delle batterie prima di installarle ◆ Le batterie Ni-Cad / Ni-MH non hanno contatti standard. Se le utilizzate, verificate che i contatti delle batterie siano correttamente allocati ◆ Per evitare esplosioni delle batterie, perdite o surriscaldamento, usate quattro batterie nuove della stessa marca. Non mischiate batterie di marche diverse, vecchie e nuove insieme ◆ Non mandate in corto le batterie, non smontatele, non esponetele a fonti di calore o d'energia: potrebbero esplodere. Non ricaricate altre batterie se non quelle ricaricabili al Ni-Cad / Ni-MH. ◆ Se non si utilizza il flash per un periodo prolungato, togliere le batterie per evitare danni o perdite ◆ La funzionalità delle batterie decresce alle basse temperature. Tenete quindi le batterie protette quando utilizzate il flash al freddo.

CARICAMENTO DELLE BATTERIE

1. Accertatevi che il pulsante d'accensione sia su off,

quindi facendolo scivolare nel verso indicato dalla freccia, aprite il coperchio del vano batterie

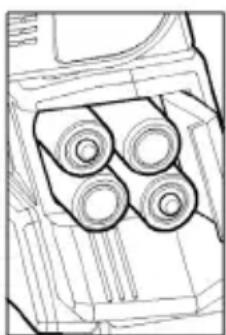

2. Inserite quattro batterie AA nel vano apposito.

Accertatevi che i poli + e

sulle batterie corrispondano a quelli segnati all'interno del vano.

3. Chiudete il coperchio

4. Spostate il pulsante d'accensione su ON. Dopo

qualche secondo la spia di pronto lampo si illuminerà, indicando che il flash è pronto.

5. Per essere sicuri del corretto funzionamento del flash, premere il pulsante test

Per risparmiare l'energia delle batterie il flash si spegne automaticamente dopo 240 secondi di inattività. Per riaccenderlo basta premere il tasto TEST oppure premere a metà corsa il pulsante di scatto della fotocamera. Attenzione: il dispositivo di spegnimento automatico (Auto Power Off) non funziona nei modi scatto a distanza, flash ausiliario, e flash ausiliario prestabilito. INDICAZIONI D'ERRORE Se la potenza delle batterie non è sufficiente o c'è un'indicazione di errore tra la macchina e il flash, la sigla " Er" lampeggerà sul display LCD. Se ciò avviene, portate l'interruttore acceso/spento su OFF e quindi su ON. Se l'indicatore lampeggia ancora, controllate lo stato delle batterie.61

REGOLAZIONE DELLA TESTA DEL FLASH

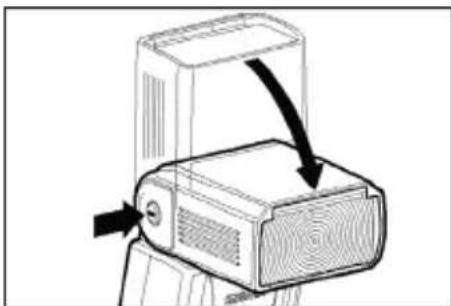

Premere il pulsante di blocco e rilascio "su e giù" della testa mobile, mentre ne regolate la posizione.

appare sul display LCD quando girate il flash e se questa spia continua a lampeggiare dopo aver sistemato la testa del flash, significa che non è stata posizionata correttamente.

INSERIMENTO E DISINSERIMENTO DEL FLASH

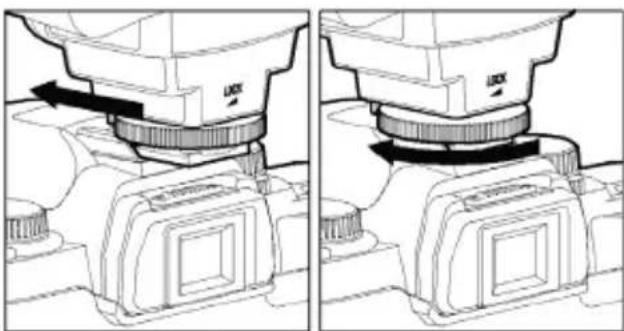

Controllare che il flash sia spento. Poi infilare lo zoccolo del flash nella slitta portaccessori della fotocamera, fino a che si blocca.① ◆ Quando attaccate o staccate il flash, afferratelo saldamente dal basso per evitare danni all'innesto. ◆ Se il flash incorporato della macchina è estratto, chiudetelo prima di attaccare l'unità flash esterna Per disinserirlo premere il pulsante di sblocco e spingere il flash fuori dalla slitta portaccessori.②

REGOLAZIONE DELL'ANGOLO DI COPERTURA DEL FLASH

Quando si preme il pulsante dello ZOOM appaiono dei simboli e il display LCD cambia e indica la posizione dello ZOOM in sequenza, come segue 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm → (Auto) Nel modo “AUTO”, il flash predisporrà automaticamente il comando per effetto zoom secondo la focale effettiva dell’obiettivo applicato. ◆ Quando accendete l'interruttore principale, il flash memorizza e regola nuovamente lo zoom mettendo l'ultima regolazione davanti a quella precedente ◆ Se usate obiettivi con un angolo di ripresa più ampio di quello permesso dalla parabola del flash, potrebbero esserci delle aree sotto-esposte verso i margini dell'inquadratura ◆ A seconda della regolazione della parabola del flash, la sua potenza può variare DIFFUSORE GRANDANGOLARE Il flash incorpora un filtro diffusore grandangolare che assicura la copertura fino alla focale del supergrandangolare da 17mm. Estrarre il pannello diffusore assieme al pannello riflettente dalla testa del flash. (Estrarre i pannelli lentamente, con delicatezza.) Poi spingere il pannello riflettente nel suo alloggiamento. L’angolo di copertura del flash diventa automaticamente pari alla focale da 17mm. ◆ Se il pannello si stacca accidentalmente, il pulsante dello ZOOM non funzionerà. In questo caso, contattate il negozio dove avete acquistato il flash o un centro di assistenza.

ILLUMINAZIONE DEL DISPLAY LCD

Quando premete il pulsante LIGHT, il display LCD si illumina per circa 8 secondi. Se premete nuovamente il pulsante LIGHT il display si spegnerà.62

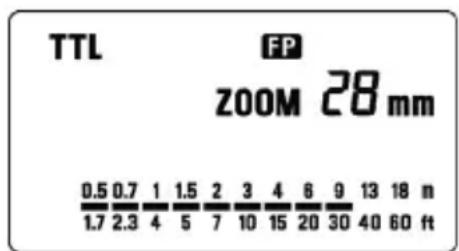

FLASH AUTOMATICO TTL

Nel modo di funzionamento TTL AUTO la fotocamera controlla automaticamente la quantità di luce emessa dal flash, in modo che il soggetto riceva la necessaria quantità di luce. ◆ A seconda del modello di fotocamera e dell'obiettivo montato, la lettura TTL del flash varia. Riferirsi alla seguente tabella. ( Con tutte le combinazioni l'indicazione TTL compare nel display LCD) Digitali SLR, Dynax 60, 40, 7, 5, 4, 3LDynax 9 Altri modelli Obiettivi D ADI Misurazione pre-flash TTL normale Obiettivi non D Misurazione pre-flash Misurazione pre-flash TTL normale

1. Impostare il modo di esposizione della fotocamera su P

2. Accendere l'interruttore del flash che inizierà a caricarsi, mentre

la scritta TTL apparirà nel display LCD ◆ Con le fotocamere reflex Digitali SLR, assicuratevi che la spia sia accesa. Se la spia è spenta, premere I pulsanti

, in questo modo la spia apparirà nel pannello LCD, in caso contrario l’esposizione potrebbe essere sbagliata

3. Inquadrare il soggetto

4. Controllare che il soggetto sia nell'ambito delle distanze indicate nel pannello LCD del flash

5. Premere il pulsante di scatto, appena il flash abbia finito di caricarsi.

◆ Se il soggetto riceve la quantità di luce necessaria a una giusta esposizione, la scritta TTL comparirà nel display LCD per circa cinque secondi. Se ciò non avviene significa che l'esposizione non è stata sufficiente. E' necessario scattare una nuova foto, da una distanza minore. ◆ L'illuminatore AF si metterà automaticamente in funzione quando viene inquadrato un soggetto non illuminato a sufficienza. La portata dell'illuminatore AF va da circa 0,7 metri a 9 metri. ◆ Ricordare che quando viene impostato sulla fotocamera il modo di funzionamento manuale M, il flash funzionerà secondo l'ultimo modo di funzionamento impostato. ◆ Quando il flash è carica, nel mirino compare la spia di pronto flash. Se il pulsante di scatto viene premuto prima che il flash sia del tutto carico, il lampo non scatterà e la fotocamera riprenderà il soggetto con un tempo lento, determinato dalla esposizione della sola luce ambiente. USO DEL FLASH CON LA FOTOCAMERA IN ALTRI MODI DI FUNZIONAMENTO A priorità di esposizione Quando impostate la velocità di scatto, la fotocamera automaticamente imposta il diaframma più adatto. Non è possibile impostare una velocità di scatto più breve di quella di sincronizzazione con flash. A priorità di diaframma Impostando il modo A, dopo aver scelto il valore di diaframma desiderato, la fotocamera imposta automaticamente il tempo di scatto, in modo da avere una corretta esposizione dello sfondo. Impostando questo modo il flash funziona in fill flash. Modo M, manuale Potete impostare manualmente sia il valore di diaframma che il tempo di scatto. Si possono impostare tutti i tempi compresi fra quello di sincronizzazione flash e la posa Bulb. In questo modo di funzionamento il flash offre la possibilità di fill flash. Impostando i calori di esposizione suggeriti all'esposimetro, la fotocamera lavora sia con la sincronizzazione normale, per luce diurna, sia con la sincronizzazione lenta.

Per evitare il surriscaldamento, non usate il flash per almeno 10 minuti dopo una sequenza di scatti, come indicato nella tabella Modalità Numero di esposizioni flashTTL, M (1/1,1/2)) 20 esposizioni continuate M(1/4, 1/8) 25 esposizioni continuate M(1/16-1/32) 40 esposizioni continuate Multi 10 cicli63 FLASH MANUALE La regolazione manuale del flash è conveniente quando le condizioni sono tali che il sistema TTL non funzionerebbe bene. Nel modo di funzionamento manuale è possibile regolare vari livelli di potenza, da 1/1( piena potenza) a 1/64 di potenza, con incrementi di uno stop.

1. Regolate la macchina in modalità M o A

2. Premete il pulsante MODE sul flash fino a selezionare M

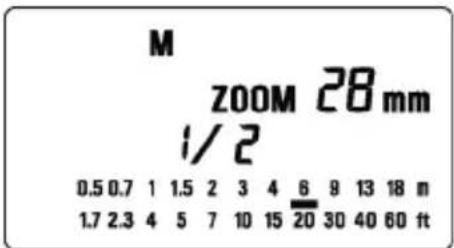

3. Quando premete il pulsante SEL, il valore del numero guida

4. Premete il pulsante

per regolare la potenza del flash

5. Il display d'uscita del flash manuale cesserà di lampeggiare

premendo nuovamente SEL

6. Attivare la messa a fuoco premendo il pulsante di scatto. Leggere la distanza fotocamera/soggetto

sull'anello delle distanze dell'obiettivo. Poi regolare il diaframma o la potenza del flash su di un valore che faccia coincidere, la distanza indicata sul display LCD del flash con quella letta sulla ghiera dell'obiettivo.

7. Quando la spia Ready si illumina, il flash è pronto per funzionare

◆ Potete calcolare la corretta esposizione seguendo la seguente formula: Numero guida NG/distanza del flash dal soggetto=F-stop Questo flash calcolerà automaticamente e indicherà la distanza appropriata dal soggetto seguendo la formula di cui sopra. (Consultare la tabella 1 dell'ultima pagina)

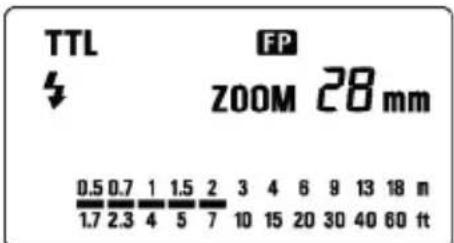

SINCRONIZZAZIONE AD ALTA VELOCITÀ' (FP) (HSS) Quando si fotografa con un normale flash, non si può utilizzare una velocità maggiore di quella di sincronizzazione perché il flash deve scattare quando la tendina è completamente aperta. La sincronizzazione ad alta velocità consente invece al flash di scattare mentre la tendina sta ancora aprendosi. Di contro è possibile usare una velocità di scatto della macchina superiore a quella di sincronizzazione.

1. Selezionate la modalità del flash intervenendo sul pulsante

MODE (possono essere usate le modalità TTL o M)

2. Premere il pulsante

e fare apparire la relativa indicazione sul display LCD

4. Quando sul flash si accende la spia

di pronto lampo potete scattare la foto. ◆ Con la sincronizzazione high-speed, il Numero Guida cambia in relazione alla velocità di ripresa. Il campo d’azione del flash sarà inferiore quando la velocità è alta. (Consultare la tabella 2 dell'ultima pagina) ◆ Per cancellare il modo di funzionamento FP (flash ad alta velocità) seguite la procedura Flash ad alta velocità per far comparire l'indicazione relativa sul display LCD.

Se si usa la funzione Flash di riempimento è possibile controllare gli effetti di luce e ombra, prima di scattare la foto.

1. Premere il pulsante MODE impostare il modo di funzionamento desiderato.

2. Premere il pulsante

alcune volte per far apparire la scritta sul display LCD.

3. Accertarsi che il flash sia pronto al lampo, poi premere il pulsante TEST per farlo scattare.64

MODALITÀ MULTI FLASH

Mentre l’otturatore è aperto, il flash scatterà ripetutamente e una serie di immagini del soggetto verrà esposta sul medesimo fotogramma.. Uno sfondo scuro con un soggetto chiaro ottimizza l’impiego di questa modalità. E’ possibile regolare la frequenza degli scatti del flash tra 1Hz e 100 Hz. Si possono raggiungere fino a 90 scatti di seguito. Il numero massimo di scatti varia a seconda del numero guida del flash e della frequenza di scatto. (Consultare la tabella 3 dell'ultima pagina)

1. Regolate la modalità di esposizione della macchina su M e

impostate anche il valore di diaframma

2. Premete il pulsante MODE fino a quando appare l’opzione

3. Premete SEL fino a quando la frequenza di scatto del flash

comincia a lampeggiare

4. Premete il pulsante

per impostare il valore desiderato

5. Dopo aver premuto nuovamente il pulsante SEL, la spia del livello di potenza del flash inizierà a

6. Premete il pulsante

per regolare il livello di potenza

Premete il pulsante SEL e il numero di scatti inizierà a lampeggiare

8. Premete il pulsante

per impostare il numero dei lampi che si vuole ottenere

9. Premete il pulsante SEL e il display cesserà di lampeggiare

Quando la spia READY del flash è illuminata, il flash è pronta per l’uso Nota: regolate la velocità dell’otturatore maggiore di; (Numero dei lampi desiderati-Frequenza dei lampi)

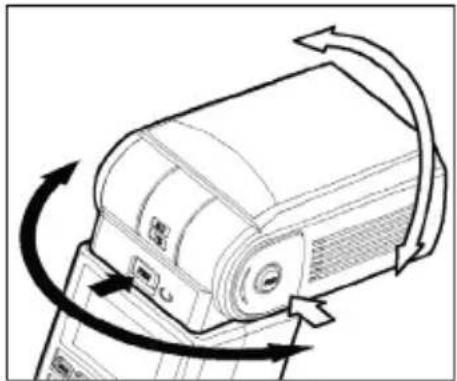

FLASH INDIRETTO Quando, in una stanza, si scatta una foto con il flash, a volte una pesante ombra appare dietro al soggetto. Se si punta la parabola del flash verso l’alto, facendo riflettere la luce dal soffitto o dalle pareti, il soggetto avrà un’illuminazione più morbida. Premete il pulsante di blocco e ruotate la testa del flash in modo da regolare il suo angolo d'inclinazione nelle varie direzioni. In alto: 0, 60, 75, 90 In basso; 0,7 Destra: 0, 60, 75, 90 Sinistra: 0, 60, 75,90, 120, 150, 180 Quando la modalità Flash Indiretto è attiva, l'apposito simbolo apparirà sul display LCD. L’immagine sarà influenzata dal colore dalla superficie riflettente. Meglio se pareti e soffitto sono bianchi. A causa della riflettanza della superficie, della distanza del soggetto e di altri fattori, l’effettiva distanza per la modalità TTL AUTO può variare. Controllate che l'esposizione sia corretta (simboli TTL sul display LCD) prima di scattare. ESPOZISIONE CLOSE-UP Per il flash indiretto può essere acceso al 7° per close-up. Il Flash sarà operativo solo per soggetti da 0,5 a 2m. Quanto la testa del flash si attiva 7° si accende il simbolo

PANNELLO RIFLETTENTE Il flash incorpora un pannello riflettente che contribuisce a creare il punto di luce di luce negli occhi del soggetto quando si usa il flash nella modalità di lampo riflesso. Estrarre il pannello diffusore e quello riflettente e riposizionare il diffusore nel suo alloggiamento. (Estrarre diffusore e pannello con la massima delicatezza.)65 ◆ Per utilizzare nel modo migliore il pannello diffusore, ribaltare di 90° gradi in alto la testa del flash e riprendere il soggetto da breve distanza.

FLASH TELECOMANDATO SENZA FILI (WIRELESS) Usando il modo " flash a distanza senza fili" è possibile ottenere fotografie in cui i volumi del soggetto sono messi in maggiore risalto da ombre appropriate. Ciò dipende dalla posizione dei flash. E' possibile sistemare il flash nella posizione migliore grazie al collegamento a distanza che non richiede cavetti di sincronizzazione. La comunicazione tra fotocamera e flash avviene, con il EF-610 DG SUPER SO-ADI, grazie alla stessa luce del flash. In questo modo di funzionamento la fotocamera calcola automaticamente la corretta esposizione. ◆ In queste pagine chiameremo il flash inserito nella fotocamera "Flash principale " e il flash staccato

flash esterno ". ◆ E' necessario fissare su di un treppiede il flash separato dalla fotocamera. Tutti i treppiedi posseggono una vite da avvitare nel corrispondente foro filettato presente sulla base del flash. ◆ Attenzione a non mettere il flash nel campo inquadrato dall'obiettivo. ◆ Il flash può venire sistema a una distanza dal soggetto variabile tra 0,5 e 5 metri, anche la distanza fotocamera/soggetto può variare da 0,5 a 5 metri. ◆ Se un altro fotografo usa un sistema di flash a distanza assieme a voi, può accadere che i vostri flash emettano luce senza che li abbiate comandati. Ma in seguito al lampeggiare degli altri flash. In questo caso è necessario impostare un canale di trasmissione diverso da quello impostato dall'altro fotografo.

1. Impostare la fotocamera sulla modalità flash wireless

◆ Dal momento che il settaggio cambia, a seconda della fotocamera, consultare il libretto d’istruzioni della medesima.

2. Impostare la modalità di esposizione su P, A, S, o M.

3. Premere il pulsante

del flash finchè compare il display del flash esterno

4. Impostare il flash esterno sul n1 premendo il pulsante

5. Premere il pulsante

per importare la Modalità Flash TTL

6. Informazioni sul canale inizieranno a lampeggiare premendo il

7. Impostare il numero del canale (C1-C4) premendo I pulsanti

8. Premendo il pulsante

la spia smetterà di lampeggiare

9. Inserire il flash nella slitta del corpo macchina e premere il pulsante di scatto a metà corsa (il

numero del canale settato verrà memorizzato nella fotocamera)

10. Staccare il flash dalla fotocamera e metterlo nella posizione desiderata

11. Estrarre il flash incorporato della fotocamera e assicurarsi che sia carico.

◆ Nel modo di funzionamento "flash a distanza" quando il flash è carico, l'illuminatore autofocus si mette a lampeggiare.

12. Mettere a fuoco l'obiettivo.

◆ The EF-610 DG SUPER SO-ADI will fire when the built-in flash fires. The camera’s built-in flash is fired only for control of the EF-610 DG SUPER SO-ADI. The illimunation of the subject is done by the EF-610 DG SUPER SO-ADI. The camera will control the flash power as a TTL Auto flash, to obtain the correct exposure. ◆ Secondo la velocità dell’otturatore, il flash passerà automaticamente dalla modalità normale a quella ad alta velocità e viceversa ◆ Quando la modalità d’esposizione è impostata su M, funzionerà in wireless manuale.Dopo aver impostato il numero del canale, inizierà a lampeggiare l’indicatore di potenza. Impostare la potenz desiderata premendo il pulsante oppure e poi premere il pulsante per far cessare il lampeggiamento.66

Per la ripresa flash wireless sono necessary due o più flash EF-610 DG SUPER SO-ADI. Il modello EF-530 DG SUPER SO-ADI può essere usato solamente non connesso alla fotocamera.A seconda del flash usato staccato dalla fotocamera è necessario variare la modalità di controllo del flash principale. Riferirsi alla tabella che segue. ( può essere usato come flash principale un EF-610 DG SUPER SO-ADI) Flash che possono essere usati separati dalla fotocamera

Modalità di controllo

Fotocamere che possono essere usate con flash separato α700, α900 α900 Settaggio per la potenza dei flash E’ possibile pilotare fino a 3 gruppi: Principale, staccati dalla fotocamera Flash 1 e Flash 2. E’ possibile impostare la potenza di ciascun gruppo di flash fino a 5 livelli. E’ possibile controllare 2 gruppi: Principale e Flash staccato dalla fotocamera. Principale: è possibile impostare la potenza sel flash staccato su due livelli 1:2 o 2:1 Modalità Flash Flash TTL Auto, Sincronizzazione ad Alta Velocità Flash (TTL,M), Flash Manuale Flash TTL Auto, Sincronizzazione Flash ad Alta Velocità (TTL)

1. Settare la fotocamera nella modalità flash wireless

◆ Dal momento che I settaggi cambiano a seconda della fotocamera, consultare il libretto d’istruzioni della fotocamera

2. Impostare la modalità d’esposizione della fotocamera su P, A, S

3. Inserire il flash nella slitta della fotocamera

4. Il pannello LCD del flash automaticamente visualizzerà le opzioni di controllo. ( Se il pannelo LCD

non cambia automaticamente, premere il pulsante finché non si visualizzeranno)

5. La visualizzazione dela modalità di controllo si metterà a lampeggiare quando è premuto il pulsante

6. Impostare le modalità su premendo il pulsante

7. L’informazione sul canale si metterà a lampeggiare premendo il pulsante

8. Impostare il numero del canale (C1-C4) premendo I pulsanti

9. L’indicazione del controllo della potenza lampeggerà mentre si tiene premuto il pulsante

10. Impostare la modalità di controllo da [

] premendo il pulsante

11. Premendo nuovamente il pulsante

il display cesserà di lampeggiare Settaggio Flash esterno

12. Premere il pulsante finchè non appare il display riferito al flash esterno

13. Impostare il flash esterno n1 premendo il pulsante

14. Premere il pulsante

per impostare la modalità TTL

15. L’informazione sul canale scelto lampeggerà quando si tiene

16. Premere il pulsante

per impostare il medesimo numero di canale del flash principale

17. Premere il pulsante

e l’indicatore smetterà di lampeggiare

18. Mettere il flash ausiliario nella posizione desiderata.

19. Assicurarsi che entrambi i flash siano carichi.67

◆ La spia di pronto lampo lampeggerà e la luce dell'illuminatore ausiliario AF lampeggerà anch'essa per indicare il pronto lampo.

20. Mettere a fuoco e scattare la foto

B-2.COMANDO DELLA POTENZA FLASH (MODALITÀ CONTROLLO ) Settaggio Fotocamera e Flash principale

1. La procedura è la medesima dal punto 1 al punto 9 di B-1

2. Impostare la modalità controllo potenza su [

] premendo il pulsante

3. L’indicazione della modalità flash lampeggerà premendo il

4. Impostare la modalità TTL premendo il pulsante

5. L’indicazione della potenza [

] del flash principale lampeggiarà tenendo il pulsante premuto

6. Impostare la potenza del flash principale premendo il pulsante

7. L’indicazione della potenza del flash [

] riferita al Flash esterno 1 lampeggerà tenendo premuto il pulsante

8. Impostare la potenza del Flash esterno 1 premendo il pulsante

9. L’indicazione della potenza del flash [

] riferita al Flash esterno 2 si metterà a lampeggiare premendo il pulsante

10. Impostare la potenza del Flash esterno 2 premendo il pulsante

, la spia cesserà di lampeggiare

Settaggio Flash esterno

12. La procedura è la medesima del paragrafo B-1 (Settaggio flash esterno)

◆ Se si usano più flash esterni, allocare il numero del flash desiderato su ciascuna unità ◆ E’ possibile impostare la potenza del flash principale, del Flash esterno1 e del Flash esterno 2 seguendo la procedura seguente (senza flash) 1、2、4、8、16 Il rapporto tra le potenze dei flash è impostato secondo la proporzione singolo flash/potenza totale [Esempio] Potenza impostata Rapporto potenze Flash principale 2 2/7 Flash esterno 1 1 1/7 Flash esterno 2 4 4/7

1. La procedura è la medesima dal punto 1 al punto 6 del paragrafo B-1

2. Impostare la modalità di controllo

premendo il pulsante

3. L’informazione sul canale si metterà a lampeggiare premendo il pulsante

4. Impostare il numero del canale (C1-C4) premendo il pulsante

5. Impostare la modalità controllo rapporto flash da [

premendo il pulsante

6. L’indicazione del rapporto tra flash si metterà a lampeggiare

premendo il pulsante

7. Impostare il rapporto del flash principale:Flash esterno si prema

8. Premendo il pulsante

la spia cesserà di lampeggiare.68 Settaggio del Flash esterno

9. Se il flash esterno è il modello EF-610 DG SUPER SO-ADI eseguire la medesima procedura del

paragrafo (Settaggio Flash Esterno) ◆ Se il Flash esterno è il modello EF-530 DG SUPER SO-ADI consultare il manuale d’uso del modello EF-530 DG SUPER SO-ADI. ◆ Se il Flash esterno è il modello EF-530 DG SUPER SO-ADI il numero di anale può essere impostato solamente da C1 a C3

Anche se il flash EF-610 DG SUPER SO-ADI non è collegato alla fotocamera, lo si può far scattare ugualmente mediante il flash incorporato alla fotocamera stessa, oppure mediante un altro flash.

1. Collegare il flash alla macchina fotografica

2. Impostare sulla fotocamera il modo di esposizione desiderato. Se impostate A oppure M, dovete

impostare anche l'apertura di diaframma desiderata.

3. Accendere l'interruttore del flash. Premere il pulsante della

fotocamera a metà corsa. ◆ Da questo momento l'apertura del diaframma e la sensibilità della pellicola sono automaticamente trasmessi al flash.

4. Scollegare il flash dalla fotocamera

5. Premere il pulsante MODE e impostare il modo

6. Premere il pulsante SEL alcune volte e far lampeggiare l'indicatore dei valori d'uscita del flash

7. Premere il pulsante

per selezionare i valori d'uscita ◆ Determinare la potenza del flash selezionando, sul pannello LCD, una distanza che sia la più vicina possibile a quella tra il flash accessorio e il soggetto ◆ Potete anche impostare manualmente sul flash la sensibilità della pellicola o il valore di diaframma A. Per la sensibilità della pellicola...premere MODE e selezionare ISO, poi premere il pulsante SEL per far lampeggiare l'indicatore. Premere il pulsante

e impostare la sensibilità della pellicola, infine premere ancora il pulsante SEL B. Per il valore di diaframma....se il flash è regolato sul modo Slave, premere il pulsante SEL per far lampeggiare l'indicatore del valore di diaframma, poi premere il pulsante

per impostare il valore di diaframma desiderato. Infine premere il pulsante SEL

8. Premere il pulsante SEL alcune volte per far apparire l'indicazione

9. Sistemare il flash secondario nel punto desiderato. Ricordarsi di non sistemare il flash secondario

all'interno della inquadratura

10. Dopo esservi assicurati che tutti i flash siano pronti al lampo, premete il pulsante di scatto per

realizzare la fotografia ◆ Quando si usa un flash SONY, oppure il flash TTL incorporato alla fotocamera, e il flash EF-610 DG SUPER SO-ADI come flash ausiliario, non bisogna usare le funzioni ADI , DI, perché il pre flash provocherà l'anticipata accensione del flash.

Se si usano due o più flash EF-610 DG SUPER SO-ADI è possibile stabilire quali flash debbano scattare insieme mediante la selezione dei canali. In questo modo un flash funge da flash principale e gli altri da secondari.69 Impostare i flash per lo scatto

1. Collegare il flash che deve scattare alla fotocamera

2. Impostare la fotocamera sul modo di funzionamento S o M

◆ Impostare la velocità dell'otturatore su 1/30 o un tempo più lungo.Il flash principale trasmetterà le informazioni prima che gli altri flash scattino a loro volta. Se si usa un tempo di sincronizzazione più veloce di 1/30 i vari flash non scatteranno in sincronia l'uno con l'altro.

3. Mettete su ON l'interruttore del flash e premete a metà corsa il pulsante di scatto.

In questo modo l'apertura del diaframma e la sensibilità del film saranno automaticamente trasferiti al flash

4. Staccare il flash dalla fotocamera

5. Premere il pulsante MODE e impostare

Premere il pulsante SEL per far lampeggiare l'indicatore del canale

7. Premere il pulsante

per impostare il numero del canale (C1 o C2)

8. Premere il pulsante SEL per far lampeggiare l'indicazione del

valore d'uscita del flash

9. Premere il pulsante

per impostare il valore d'uscita ◆ Stabilire la potenza del flash impostando, sul pannello LCD, una distanza che sia la più vicina possibile a quella che intercorre tra il flash secondario e il soggetto. Se la distanza è fuori dalla portata, cambiare l'apertura del diaframma.

10. Premere il pulsante SEL alcune volte per far apparire l'indicazione

11. Mettere il flash nella posizione voluta. Attenzione a non inserire il flash nella inquadratura.

Impostare il flash principale

12. Premere il pulsante MODE e impostare / (Modo slave)

13. Premere il pulsante SEL per far lampeggiare l'indicatore del

14. Premere il pulsante

e impostare lo stesso numero di canale dei flash che debbono scattare

15. Premere il pulsante SEL per far lampeggiare l'indicazione del

valore d'uscita del flash

16. Premere il pulsante

per far comparire la segnalazione

17. Premere il pulsante SEL per far cessare il lampeggiamento della indicazione

18. Collegare il flash principale alla fotocamera

19. Dopo esservi assicurati che tutti i flash siano pronti al lampo, premete il pulsante di scatto per

realizzare la fotografia ◆ Quando il flash principale EF-610 DG SUPER SO-ADI è pronto al lampo, la luce ausiliaria AF si metterà a lampeggiare ◆ Non è possibile impostare il diaframma con il pulsante SEL, se viene impostata l'indicazione quando s'imposta il valore d'uscita del flash. Il flash va regolato nel modo Slave Controller ◆ Il flash principale Slave Controller ha solamente la funzione di pilotare l'accensione dei flash
