РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EF610 DG ST Super (Sony) SIGMA

PУКOВOДCТВO ПO ЭКСПЛУАТАЦИИ

4 개의 AA 타입 알카라인 배터리 또는, : 4 개의 AA 타입 나켈 카드뮴(Ni-Cd) 배터리 또는, : 4 개의 AA 타입 니켈 수소전지(Ni-MH Nickel-Metal Hydride) 충전 시간 : 약 7 초 (알카라인 배터리) : 약 5 초 (니켈 카드뮴(Ni-Cd), 니켈 수소전지(Ni-MH Nickel-Metal Hydride)) 발광 횟수 : 약 120 회 (알카라인 배터리) : 약 160 회 (니켈 카드뮴(Ni-Cd), 니켈 수소전지(Ni-MH Nickel-Metal Hydride)) 섬광 시간 : 약 1 / 700 초 (풀 파워 발광시) 조사 각도 : 24mm ～ 105mm 모터 파워 컨트롤 (와이드 패널 사용시 17mm) 자동 절전 : 지원 무게 : 330g. 크 기 : 77mm(W) x 139mm x 117mm114 PYCCКИЙ Благодарим Вас за приобретение электронной вспышки Sigma EF-610 SUPER SO-ADI. Вспышка специально разработана для камер автофокус SONY AF серии SLR. В зависимости от модели камеры функциональные возможности и работа вспышки может различаться. Пожалуйста, внимательно прочитайте это руководство. Для того чтобы повысить Вашу заинтересованность фотографированием, вспышка имеет большое количество возможностей. Перед использованием вспышки для реализации всех ее возможностей и получения максимальной отдачи от вспышки, пожалуйста, прочитайте это руководство одновременно с руководством для камеры и в дальнейшем держите их под руками. ПРЕДОСТОРОЖНОСТИ Перед использованием вспышки, для того чтобы избежать повреждений или травм, пожалуйста, прочитайте очень внимательно это руководство, обращая внимание на предупредительные знаки приведенные ниже. Пожалуйста, обратите особое внимание на эти два предупредительных знака.

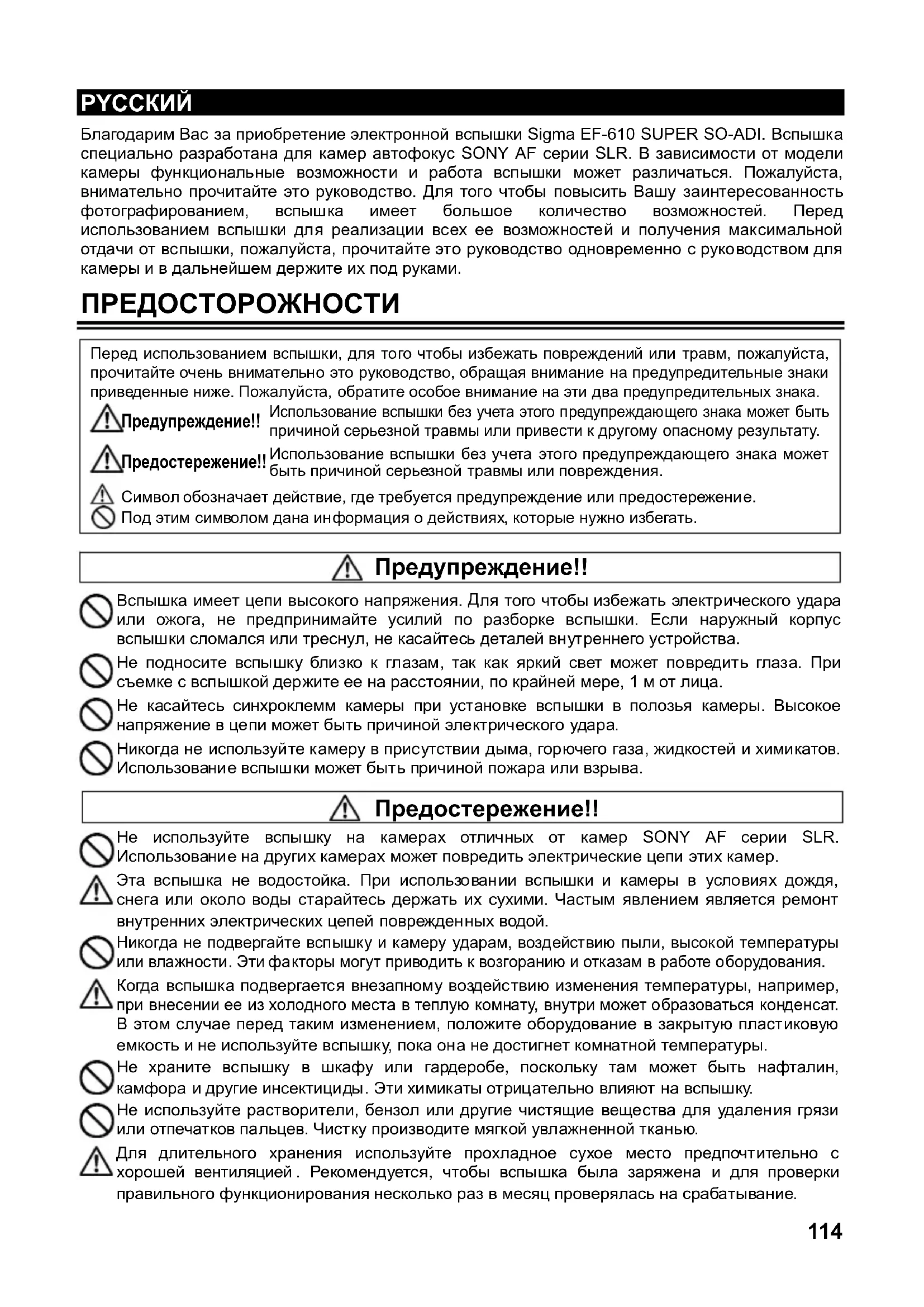

Символ обозначает действие, где требуется предупреждение или предостережение. Под этим символом дана информация о действиях, которые нужно избегать. Использование вспышки без учета этого предупреждающего знака может быть причиной серьезной травмы или привести к другому опасному результату. Использование вспышки без учета этого предупреждающего знака может быть причиной серьезной травмы или повреждения. Предупреждение!! Вспышка имеет цепи высокого напряжения.

ля того чтобы избежать электрического удара или ожога, не предпринимайте усилий по разборке вспышки. Если наружный корпус вспышки сломался или треснул, не касайтесь деталей внутреннего устройства. Не подносите вспышку близко к глазам, так как яркий свет может повредить глаза. При съемке с вспышкой держите ее на расстоянии, по крайней мере, 1 м от Не касайтесь синхроклемм камеры при установке вспышки в полозья камеры. Высокое напряжение в цепи может быть причиной электрического удара. Никогда не используйте камеру в присутствии дыма, горючего газа, жидкостей и химикатов. Использование вспышки может быть причиной пожара или взрыва.

Предостережение!! Не используйте вспышку на камерах отличных от камер SONY AF серии SLR. Использование на других камерах может повредить электрические цепи этих камер. Эта вспышка не водостойка. При использовании вспышки и камеры в условиях дождя, снега или около воды старайтесь держать их сухими. Частым явлением является ремонт внутренних электрических цепей поврежденных водой. Никогда не подвергайте вспышку и камеру ударам, воздействию пыли, высокой температуры или влажности. Эти факторы могут приводить к возгоранию и отказам в работе оборудования. Когда вспышка подвергается внезапному воздействию изменения температуры, например, при внесении ее из холодного места в теплую комнату, внутри может образоваться конденсат. В этом случае перед таким изменением, положите оборудование в закрытую пластиковую емкость и не используйте вспышку, пока она не достигнет комнатной температуры. Не храните вспышку в шкафу или гардеробе, поскольку там может быть нафталин, камфора и другие инсектициды. Эти химикаты отрицательно влияют на вспышку. Не используйте растворители, бензол или другие чистящие вещества для удаления грязи или отпечатков пальцев. Чистку производите мягкой увлажненной тканью. Для длительного хранения используйте прохладное сухое место предпочтительно с хорошей вентиляцией . Рекомендуется, чтобы вспышка была заряжена и для проверки правильного функционирования несколько раз в месяц проверялась на срабатывание.115 ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ ВНЕШНИЕ СОСТАВНЫЕ ЧАСТИ 1.Головка вспышки 2.Дополнительный источник для AF 3.Указатель углов поворота вверх и вниз 4.Указатель углов поворота направо и налево 5.Блокировка поворота и кнопка освобождения до поворота вверх и вниз 6.Шарнирная блокировка и кнопка освобождения поворота направо и налево 7.ЖК панель 8.Крышка батареи 9.Фиксирующая кнопка 10.Полозья 11. Отражающая панель 12. Рассеивающая панель ОРГАНЫ УПРАВЛЕНИЯ

13. Кнопка MODE (режим) 14. Кнопка SELECT SEL (выбор) 15. Кнопка приращения +

16. Кнопка уменьшения

17. Кнопка ZOOM (увеличение) 18. Кнопка TEST (тест)

19. Кнопка LIGHT (свет) 20. Готовность к вспышке 21. Выключатель питания

Эта вспышка использует четыре щелочных батареи типа «АА» или Ni-Cd, Ni-MH аккумуляторы также могут быть использованы марганцевые батареи, но они имеют меньший ресурс, чем щелочные и мы не рекомендуем использовать их. Пожалуйста, замените батареи, если более 30 секунд горит лампочка готовности.

Для уверенности в хорошем электрическом контакте почистите клеммы батарей перед их установкой. ◆ Ni-Cd батареи не имеют стандартизированных контактов. Если Вы используете Ni-Cd батареи, пожалуйста, убедитесь, что есть контакт с батареями. ◆ Для предотвращения разрыва батареи, течи или перегрева используйте четыре новых батареи типа АА одной марки. Не смешивайте марки или новые и использованные батареи. ◆ Не разбирайте и не замыкайте накоротко батареи. Не подвергайте их воздействию огня или воды, поскольку они могут взорваться. Также не перезаряжайте батареи, если они не относятся к Ni-Cd батареям. ◆ Когда вспышка не используется длительный период времени, выньте батареи из вспышки для того, чтобы избежать возможности повреждения от течи. ◆ Характеристики батареи ухудшаются при снижении температуры. Держите батареи отдельно при использовании вспышки при низкой температуре. ◆ Как для любой вспышки рекомендуется соблюдать осторожность в обращении с батареями, особенно при длительном путешествии или при съемках в холодную погоду. УСТАНОВКА БАТАРЕЙ

1. Удостоверьтесь что питание выключено. Затем

сдвиньте крышку отсека батарей в направлении

2. Установите четыре батареи типа АА в отсек

батарей. Проверьте, что контакты + и – стоят в соответствии с указаниями в отсеке..

4. Сместите выключатель в положение ON (вкл).

Через несколько секунд лампочка готовности загорится, что указывает на то, что

5. Нажмите кнопку “Test Button” (тестовая кнопка) для проверки правильности работы вспышки.

АВТОМАТИЧЕСКОЕ ВЫКЛЮЧЕНИЕ ПИТАНИЯ Для сохранения емкости батарей вспышка автоматически выключается, когда она не используется в течение примерно 240 секунд. Для включения вспышки нажмите кнопку “TEST” (тест) или нажмите наполовину кнопку спуска камеры. Обратите внимание, что при работе в дистанционном режиме вспышки TTL, в режиме нормальной дополнительной вспышки и в принудительных режимах дополнительной вспышки автоматическое выключение (“Auto Power Off”)не работает.116 ОШИБОЧНАЯ ИНДИКАЦИЯ Если емкости батареи недостаточно или есть ошибка в обмене информацией между камерой и вспышкой, на ЖК панели будет мигать надпись “Flash Coverage Angle” (угол охвата вспышки). При появлении этой надписи выключите и включите питание. Если после этой процедуры мигание продолжается, проверьте состояние батарей. НАСТРОЙКА ГОЛОВКИ ВСПЫШКИ Нажмите блокировку “Up and Down” (вверх и вниз) и кнопку освобождения. Настройте головку вспышки на желаемое

◆ При включении вспышки на ЖК панели появляется значок и если значок мигает, головка вспышки установлена в неправильное положение. УСТАНОВКА И УДАЛЕНИЕ ВСПЫШКИ С КАМЕРЫ Убедитесь что питание отключено. Вставьте вспышку полозьями в горячий башмак камеры до

◆ Во время присоединения или удаления вспышки с камеры всегда держитесь за низ основания во избежания поломки полозьев и горячего башмака. ◆ В случае если встроенная вспышка камеры находится в поднятом положении, закройте ее перед тем как устанавливать внешнюю вспышку. Для отсоединения вспышки выдвиньте полозья из основания горячего башмака камеры одновременно удерживая фиксирующую кнопку в нажатом состоянии. ② НАСТРОЙКА УГЛА ОХВАТА ВСПЫШКИ Когда Вы нажимаете кнопку ZOOM (увеличение) появляется символ . Каждый раз, когда Вы нажимаете кнопку ZOOM (увеличение), на ЖК панели будет показываться изменение увеличения в следующей последовательности. 24mm → 28mm → 35mm → 50mm → 70mm → 85mm → 105mm → (Auto) Обычно при выбранном режиме TTL вспышка будет настраивать положение зума в соответствии с фокусным расстоянием объектива. ◆ Когда Вы включаете питание, вспышка будет помнить и будет устанавливать увеличение головки на последнюю использованную настройку. ◆ Если Вы используете объектив с углом поля зрения большим, чем у головки вспышки, может возникнуть недоэкспонирование зоны по краям кадра. ◆ В зависимости от настройки головки вспышки будет изменяться ведущее число вспышки. РАССЕИВАЮЩАЯ ПАНЕЛЬ Вспышка оснащена встроенной рассеивающей панелью, позволяющей увеличивать угол рассеивания до угла поля зрения объектива 17мм. Выдвиньте из корпуса рассеивающую и отражающую панели и поверните рассеивающую панель вниз. (Будьте осторожны при выдвигании панелей.) Затем сдвиньте отражающую панель обратно внутрь корпуса. Электроника автоматически переключит угол рассеивания вспышки на значение 17 мм.117 ◆ Если встроенная панель широкоугольного охвата случайно оторвалась, кнопка ZOOM (увеличение) не работает. В этом случае обратитесь в магазин, где была приобретена вспышка или в центр по обслуживанию.

ОСВЕЩЕНИЕ ЖК ПАНЕЛИ Когда Вы нажимаете кнопку LIGHT (свет), ЖК панель освещается около 8 секунд. Освещение будет происходить более 8 секунд, если Вы нажимаете кнопку LIGHT (свет) еще раз.

ВСПЫШКА В РЕЖИМЕ TTL AUTO В режиме TTL AUTO камера будет управлять мощностью вспышки для обеспечения соответствующей экспозиции объекта. ◆ В зависимости от комбинации модели камеры и объектива отличается работа TTL вспышки. Пожалуйста посмотрите приведенную таблицу. (При всех комбинациях на ЖК панели будет показываться TTL режим.) DSLR / Maxxum 70, 50, 7, 5, 4, 3Dynax 7D, 60, 40, 7, 5, 4, 3L Maxxum / Dynax 9 Другие модели камеры Объектив типа D Измерение ADI Измерение с предвспышкой Обычное измерение TTL Объектив не типа D Измерение с предвспышкой Измерение с предвспышкой Обычное измерение TTL

1. Установите режим экспозиции камеры на режим P.

2. Включите питание вспышки. На ЖК панели появится значок

TTL и вспышка начнет заряжаться. ◆ При использовании с цифровой зеркальной камерой убедитесь в том что индикатор отображается на дисплее, в ином случае добейтесь отображения индикатора нажатием кнопок

. Если этого не сделать экспозиция не будет установлена корректно.

3. Сфокусируйтесь на объект.

4. Проверьте, что объект размещается в пределах эффективного диапазона вспышки

указываемый на ЖК панели вспышки.

5. Нажмите кнопку спуска после полной зарядки вспышки.

◆ Когда камера имеет соответствующую экспозицию для съемки объекта, после съемки на ЖК панели на 5 секунд появится значок TTL. Если эта индикация не появляется, в этой ситуации мощности вспышки недостаточно. Пожалуйста, подвиньтесь ближе к объекту. ◆ Будет автоматически включаться вспомогательный источник света AF, как только Вы производите фокусировку на объекте в темном месте. Эффективный диапазон работы вспомогательного источника света AF от 0,7 метра до 9 метров. ◆ Пожалуйста, обратите внимание, что когда камера устанавливается на режим М, вспышка будет устанавливаться на режим последней настройки. ◆ Когда вспышка полностью заряжена, в видоискателе появляется значок вспышки. Если затвор срабатывает перед тем, как вспышка полностью зарядится, камера будет снимать кадр с большой выдержкой как без вспышки. ИСПОЛЬЗОВАНИЕ ВСПЫШКИ ПРИ ДРУГИХ РЕЖИМАХ КАМЕРЫ Настройка с приоритетом выдержки Когда Вы устанавливаете выдержку, камера выберет соответствующее значение диафрагмы. Вы не можете выбрать выдержку меньше выдержки, при которой синхронизируется работа камеры с вспышкой. Принудительная вспышка используется при выборе этого режима.118 Настройка с приоритетом диафрагмы При выборе режима А после выбора необходимой диафрагмы, камеры будет устанавливать соответствующую выдержку для экспозиции фона. Принудительная вспышка используется при выборе этого режима. При использовании режима М Вы можете сами установить необходимую выдержку и диафрагму. Вы можете установить выдержку на значения от синхровыдержки до выдержки от руки. ◆ Принудительная вспышка используется при выборе этого режима. ◆ Если Вы настраиваете экспозицию в соответствиями с показаниями измерителя экспозиции, камера будет работать как при синхронизации вспышки дневным светом или более медленной синхронизации.

ОГРАНИЧЕНИЯ ДЛЯ НЕПРЕРЫВНОЙ СЪМКИ Для того чтобы предотвратить перегрев электрических цепей вспышки, пожалуйста, не используйте вспышку, по крайней мере, 10 минут после использования ее для съемки быстрой последовательности кадров показанных в таблице ниже. Режим Число кадров сделанных с вспышкой TTL, M(1/1,1/2) 20 последовательных кадров с вспышкой M(1/4, 1/8) 25 последовательных кадров с вспышкой M(1/16,-1/32) 40 последовательных кадров с вспышкой Multi 10 циклов

РАБОТА ВСПЫШКИ В РУЧНОМ РЕЖИМЕ Вспышка в ручном режиме используется, когда снимается объект экспозицию, которого трудно получить в режиме TTL. В ручном режиме вспышки Вы можете установить уровень мощность вспышки от 1/1 (полная) до 1/64 с приростом в один шаг.

1. Установите режим экспозиции камеры на М.

2. Нажмите кнопку MODE (режим) на вспышке для выбора М.

3. Значение ведущего числа мигает, когда Вы нажимаете

для установки на желаемую мощность вспышки.

5. Значение мощности вспышки в ручном режиме прекратит мигание и останется после того, как

Вы опять нажмете кнопку SEL (выбор).

6. Настройте фокусировку нажатием кнопки спуск, определите расстояние до объекта по кольцу

фокусировки на объективе. Затем настраивайте диафрагму или мощность вспышки до тех пор, пока расстояние показываемое на ЖК панели вспышки и расстояние до объекта не будут

7. Когда загорится лампочка готовности, вспышка готова к работе.

◆ Вы можете вычислить правильную экспозицию использую следующую формулу: Ведущее число “GN”/Расстояние от вспышки до объекта = Диафрагма Вспышка автоматически вычисляет и показывает соответствующее расстояние до объекта по формуле приведенной выше. (Пожалуйста, смотрите таблицу 1 на последней странице.)119 ВЫСОКОСКОРОСТНАЯ СИНХРОНИЗАЦИЯ (HSS)

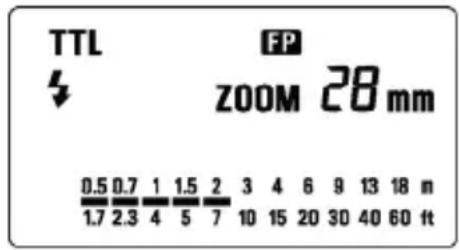

(FP) Когда Вы производите съемку с обычной вспышкой, Вы не можете использовать выдержку меньше той, с которой синхронизируется камера, поскольку вспышка должна срабатывать, когда затвор полностью открыт. Вспышка FP дает освещение объекта во время движения затвора. Таким образом, Вы можете использовать меньшую выдержку, чем та, при которой синхронизирован затвор.

1. Выберите режим вспышки используя кнопку MODE (режим)

(могут быть использованы режимы “TTL” или “M”.)

для получения на ЖК панели индикатора .

3. Сфокусируйтесь на объект.

4. Когда загорится лампочка готовности вспышки, она готова к

◆ В зависимости от выдержки будет изменяться ведущее число. (Пожалуйста, смотрите Таблицу 2 на последней странице.) ◆ Если Вы хотите прекратить режим вспышки FP, пожалуйста, следуйте процедуре для вспышки FP для того, чтобы убрать индикацию с ЖК панели.

МОДЕЛИРОВАНИЕ ВСПЫШКИ Если Вы используете моделирование вспышки, Вы можете проверить световые и теневые эффекты перед съемкой кадра.

1. Нажмите кнопку MODE (режим) и выберите режим.

2. Несколько раз нажмите кнопку

для получения на ЖК панели значка .

3. Посмотрите, что вспышка заряжена и нажмите кнопку TEST (тест).

РЕЖИМ ВСПЫШКИ MULTY (МНОГОКРАТНЫЙ) Когда затвор открыт, вспышка будет срабатывать повторно. При этом получается серия изображений объекта, которые экспонируются на одном кадре. Этот режим более эффективен для съемки темного фона с яркими объектами. Можно настроить частоту вспышек от 1 Гц до 100 Гц. Непрерывно может срабатывать до 90 вспышек. Максимальное число вспышек различно и зависят от ведущего числа вспышки, а также от настройки частоты вспышек. (Пожалуйста, смотрите таблицу 3 на последней странице.)

1. Установите режим экспозиции камеры на М и установите

2. Нажимайте кнопку MODE (режим) до тех пор, пока не

появится режим вспышки MULTI (многократно).

3. Нажимайте кнопку SEL (выбор) до тех пор, пока частота

вспышки не начнет мигать.

для установки желаемой частоты вспышки.

5. После повторного нажатия кнопки SEL (выбор) уровень мощности вспышки будет мигать.

для получения необходимого уровня мощности.

7. Опять нажмите кнопку SEL (выбор). Будет мигать число вспышек.

для установки желаемого числа вспышек.

9. Опять нажмите кнопку SEL (выбор). Дисплей прекратит мигание.

10. Когда загорится лампочка готовности на вспышке, устройство готово к использованию.

Замечание: Пожалуйста, установите выдержку побольше, число вспышек ÷ частоту вспышек, которое Вы хотите120 НАПРАВЛЕННОСТЬ ВСПЫШКИ Когда Вы фотографируете с вспышкой в комнате, иногда за объектом появляется сильная тень. Если Вы направляете головку вспышки вверх или в сторону , чтобы отразить свет от потолка, стен и т.п., объект будет освещаться равномерно. Нажмите блокирующую кнопку и настройте головку вспышки для установки направления. ВВЕРХ: 0°, 60°, 75°, 90° ВНИЗ: 0°, 7° НАПРАВО: 0°, 60°, 75°, 90° НАЛЕВО: 0°, 60°, 75°, 90°, 120°, 150°, 180° Когда активируется режим направленности вспышки, на ЖК панели появится индикатор направления . Кадр получается цветных при отражении света от поверхности. Для отражения выбирайте белую поверхность. В зависимости от отражающей поверхности, могут быть изменены расстояние до объекта, эффективный диапазон расстояний для TTL AUTO и другие факторы. Пожалуйста, проверьте правильность экспозиции (значок TTL на ЖК панели) после срабатывания затвора. ЭКСПОЗИЦИИ ДЛЯ КРУПНОГО ПЛАНА Для крупного плана вспышка может быть повернута на 7° вниз. Вспышка будет активироваться только для объектов на расстоянии от 0, м до 2 м. Когда головка вспышки опущена на 7° будет мигать значок

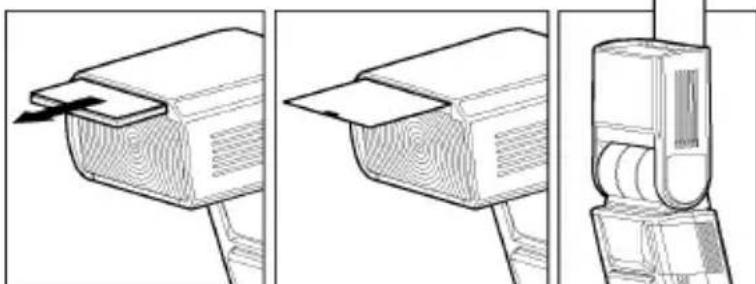

ОТРАЖАЮЩАЯ ПАНЕЛЬ Вспышка оснащена встроенной отражающей панелью, позволяющей создавать маленький блик в глазах модели при съёмке портрета с «заполняющей» вспышкой. Выдвиньте из корпуса рассеивающую и отражающую панели и сдвиньте рассеивающую панель обратно. (Будьте осторожны при выдвигании

◆ Для создания эффективного блика в глазах модели, поверните голову вспышки вверх на 90° и снимайте с близких дистанций.

ДИСТАНЦИОННАЯ РАБОТА ВСПЫШКИ Когда Вы используете режим «Дистанционная работа вспышки», Вы можете снять кадры с трехмерной освещенностью или Вы можете сделать естественные фотографии в зависимости от положения вспышки без использования соединяющих проводов между камерой и вспышкой. В случае вспышки EF-610 Super, коммуникация между камерой и вспышкой делается светом встроенной вспышки. В режиме «Дистанционная вспышка» камера будет автоматически вычислять правильную экспозицию. ◆ В этом руководстве мы называем вспышку установленную на камере «Контроллера» и вспышку установленную на расстоянии «выносной вспышки». ◆ Возможно, удобно использовать миништатив для вспышки установленной не на камере. Миништатив имеет резьбовое отверстие для укрепления вспышки на штативе. ◆ Удостоверьтесь, что вспышка не попадает в кадр. ◆ Место вспышки приблизительно на расстоянии 0,5 ~ 5 м и камера размещена приблизительно на расстоянии 1 м ~ 5 м от объекта. ◆ В случае использования другим фотографом вспышки около Вас при работе в режиме дистанционной вспышки, Ваша вспышка может быть активизирована чужой вспышкой. В таком случае, пожалуйста, установите Вашу вспышку на канал отличный от используемого чужой вспышкой. Пожалуйста, настройку смотрите выше.121

ИСПОЛЬЗОВАНИЕ СИГНАЛА ВСТРОЕННОЙ ВСПЫШКИ КАК ТРИГГЕР

1. Установите на камере режим беспроводной вспышки.

◆ Поскольку установка режима в различных моделях камер отличается, обратитесь к инструкции для вашей камеры для уточнения настроек.

2. Установите на камере экспозиционный режим P,A,S или M.

на вспышке до тех пор, пока не будет отображёны настройки вынесенной вспышки.

установите номер вынесенной вспышки равный 1.

для установки режима вспышки TTL.

6. Чтобы сменить канал, нажмите кнопку

При этом номер канала начнёт мигать.

7. Установите номер канала (C1 - C4) с помощью кнопок

, номер канала перестанет мигать.

9. Установите вспышку на камеру и нажмите кнопку спуска затвора наполовину (номер канала

будет передан в камеру).

10. Снимите вспышку с камеры и установите ее в желаемое положение.

11. Поднимите на камере встроенную вспышку и убедитесь, что она полностью зарядилась.

◆ В режиме дистанционной вспышки будет мигать вспомогательный источник света AF и показывать, что вспышка полностью заряжена.

12. Настройте фокус камеры для получения кадра.

◆ Вспышка EF-610 будет срабатывать при срабатывании встроенной вспышки. Встроенная вспышка камеры срабатывает только для управления вспышкой EF-610. Освещение объекта производится вспышкой EF-610 SUPER. Для получения правильной экспозиции камера будет управлять мощностью вспышки как в режиме вспышки TTL Auto. ◆ В зависимости от скорости затвора, камера автоматически переключит вспышку в режим нормальной или высокоскоростной синхронизации. ◆ Когда камера находится в экспозиционном режиме M, вспышка будет работать в ручном беспроводном режиме. После выбора номера канала, значение уровня мощности вспышки будет мигать. Установите нужный уровень мощности с помощью кнопок

нажмите кнопку , чтобы значение на дисплее перестало мигать.

. ИСПОЛЬЗОВАНИЕ СИГНАЛА ВСПЫШКИ УКРЕПЛЕННОЙ НА КАМЕРЕ КАК ТРИГГЕР Для системы беспроводных вспышек необходимо 2 или более устройств EF-610 DG SUPER SO-ADI. Модель EF-530 DG SUPER SO-ADI может быть использована только как выносная, т.е. не установленная на камере. В зависимости от модели вспышки, используемой как выносная, необходимо выбрать режим контроля на контроллере. Смотрите таблицу ниже. (EF-610 DG SUPER SO-ADI может использоваться как контроллер). Модель вспышки, которая может быть использована как выносная

Модель камеры, которая может быть использована с выносной вспышкой α700, α900 α900 Настройка контроля относительной мощности Возможно контролирование

3 групп; Контроллер, Выносная вспышка 1 и Выносная вспышка 2. Возможно установить относительную мощность каждой группы до 5

ровней или «без вспышки». Возможно контролирование 2 групп; Контроллер и Выносная

Контроллер : Возможно установить относительную мощность выносной вспышки 1:2 или 2:1. Режим вспышки Автоматическая TTL Auto, Высокоскоростная синхронизация

Автоматическая TTL Auto, Высокоскоростная синхронизация

TTL )122 B-1. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ТОЛЬКО ВЫНОСНОЙ ВСПЫШКИ Настройка Камеры и Контроллера

1. Установите на камере режим беспроводной вспышки.

◆ Поскольку установка режима в различных моделях камер отличается, обратитесь к инструкции для вашей камеры для уточнения настроек.

2. Установите на камере экспозиционный режим P,A,S или M.

3. Установите вспышку на камеру.

4. ЖК-дисплей вспышки автоматически переключится на

отображение настроек контроллера. (Если автоматического переключения не произошло, нажимайте кнопку

тех пор, пока не будут показаны настройки контроллера.)

, значение контрольного режима начнёт мигать.

6. Установите контрольный режим в значение

, нажав кнопку или .

, номер канала начнёт мигать.

8. Установите номер канала (C1 - C4) нажимая кнопки

значение уровня относительной мощности начнёт мигать.

Установите уровень относительной мощности в значение

11. Нажмите кнопку ещё раз, чтобы значения на дисплее перестали мигать.

Настройка выносной вспышки

12. Нажимайте кнопку до тех пор, пока не будут

отображены настройки вынесенной вспышки.

13. С помощью кнопки

установите номер вынесенной вспышки равный 1.

для установки режима вспышки TTL.

15. Чтобы сменить канал, нажмите кнопку

При этом номер канала начнёт мигать.

16. С помощью кнопок

выберите тот же номер канала, который установлен на контроллере.

, номер канала перестанет мигать.

18. Установите вспышку устанавливаемую вне камеры в желаемое положение.

19. Проверьте, что обе вспышки полностью заряжены.

◆ Загорится лампочка готовности и замигает вспомогательная лампочка AF, которая показывает, что вспышка готова к съемке.

20. Сфокусируйтесь на объекте и снимите кадр.

B-2. КОНТРОЛЬ ОТНОСИТЕЛЬНОЙ МОЩНОСТИ (РЕЖИМ КОНТРОЛЛЕРА ) Настройка Камеры и Контроллера

1. Выполните действия, описанные в пунктах 1

2. Установите контрольный режим в значение [

, режим вспышки начнёт мигать.

Установите режим вспышки в TTL, используя кнопки

начнёт мигать значение относительной мощности контроллера [

6. Установите уровень относительной мощности контроллера, используя кнопки

, начнёт мигать значение относительной мощности вынесенной вспышки 1 [

9. Нажмите кнопку , начнёт мигать значение относительной мощности вынесенной

10. Установите уровень относительной мощности вынесенной вспышки 2, используя кнопки

ещё раз, чтобы значения на дисплее перестали мигать. Настройка выносной вспышки

12. Выполните действия, описанные в разделе B-1 Настройка выносной вспышки.

◆ Если вынесенных вспышек несколько, назначьте свой номер каждому устройству. ◆ Можно, установить уровень относительной мощности контроллера, выносной вспышки 1 и выносной вспышки 2 следующим образом. (без вспышки)、1、2、4、8、16 Относительная мощность вспышки устанавливается как уровень мощности устройства в общей мощности системы.

Уровень мощности Относительная мощность Контроллер 2 2/7 Выносная вспышка 1 1 1/7 Выносная вспышка 2 4 4/7

B-3. КОНТРОЛЬ ОТНОСИТЕЛЬНОЙ МОЩНОСТИ (РЕЖИМ КОНТРОЛЛЕРА ) Настройка Камеры и Контроллера

1. Выполните действия, описанные в пунктах 1

2. Установите контрольный режим в значение

, номер канала начнёт мигать.

установите контрольный режим в значение [

, начнёт мигать значение относительной мощности.

7. Установите уровень относительной мощности контроллера : вынесенной вспышки нажимая

ещё раз, чтобы значения на дисплее перестали мигать. Настройка выносной вспышки

9. Если в качестве выносной вспышки используется модель EF-610 DG SUPER SO-ADI,

выполните настройку, как описано в разделе B-1 Настройка выносной вспышки. ◆ Если в качестве выносной вспышки используется модель EF-530 DG SUPER SO-ADI, выполните настройку, как описано в инструкции к EF-530 DG SUPER SO-ADI. ◆ Если в качестве выносной вспышки используется модель EF-530 DG SUPER SO-ADI, номер канала может быть установлен в диапазоне от C1 до C3.

ДОПОЛНИТЕЛЬНАЯ ВСПЫШКА НОРМАЛЬНАЯ ДОПОЛНИТЕЛЬНАЯ ВСПЫШКА Даже если вспышка EF-610 Super не установлена на камеру, Вы можете включить вспышку используя встроенную вспышку камеры или другую вспышку.

1. Установите вспышку в полозья камеры.

2. Установите режим экспозиции камеры. Если Вы используете режим А или М, также

установите значение диафрагмы.

3. Включите вспышку. Затем нажмите кнопку спуска наполовину.124

Теперь диафрагма и чувствительность пленки автоматически передано на вспышку.

4. Снимите вспышку с камеры.

5. Нажмите кнопку MODE (режим) и выберите режим

6. Несколько раз нажмите кнопку SEL (выбор) для того, чтобы

получить мигание индикатора мощности вспышки.

для установки мощности вспышки. ◆ Определите соответствующую мощность вспышки настройкой индикатора расстояния на ЖК панели для получения значения близкого к действительному расстоянию от дополнительной вспышки до объекта. Если действительное расстояние за пределами диапазона, необходимо изменить диафрагму. ◆ При желании Вы можете установить вручную чувствительность пленки или диафрагму. a. Для чувствительности пленки… Нажмите кнопку MODE (режим) для выбора ISO, затем нажмите кнопку SEL (выбор) для получения мигания индикатора. Нажмите кнопку

и установите чувствительность пленки. Затем опять нажмите кнопку SEL

b. Для диафрагмы… Когда вспышка устанавливается в режим дополнительного устройства, нажмите кнопку SEL (выбор), чтобы замигал индикатор диафрагмы и нажмите кнопку

кнопку для установки диафрагмы. Затем нажмите кнопку SEL (выбор).

8. Несколько раз нажмите кнопку SEL (выбор) для того, чтобы остановить мигание дисплея.

9. Установите дополнительную вспышку в место ее размещения. Не размещайте

дополнительную вспышку в пределах зоны кадра.

10. После того как Вы убедились, что все вспышки заряжены, нажмите кнопку спуска и снимите

◆ Когда вспышка EF-610 Super полностью заряжена, вспомогательный источник света AF будет

◆ Вспышка не работает, если EF-610 Super установлена на камере, а режим установлен на дополнительную вспышку. ◆ Если вспышка EF-610 DG SUPER SO-ADI установлена на камеру и одновременно включен режим выносной вспышки, вспышка не сработает.

НАЗНАЧЕННАЯ ДОПОЛНИТЕЛЬНАЯ ВСПЫШКА Если Вы используете две или более вспышки EF-610 Super, Вы можете с помощью настройки каналов заставить срабатывать вспышки вместе. В этом режиме одна вспышка будет использоваться как Контроллер и другие будут работать как дополнительные.

Настройте дополнительную вспышку(и) на работу

1. Установите вспышку на камеру.

2. Установите режим экспозиции камеры на S или М.

◆ Затем установите выдержку на 1/30 или больше. Контроллер будет передавать сигнал на срабатывание другим вспышкам. Таким образом, если Вы используете выдержку меньше 1/30, срабатывание вспышек не будет синхронизировано.

3. Включите вспышку на ON (вкл) и нажмите наполовину кнопку спуска камеры.

◆ Теперь значение диафрагмы и чувствительности пленки будет автоматически передано на дополнительную вспышку.

4. Снимите вспышку с камеры.

5. Нажмите кнопку MODE (режим) и выберите значок

(режим дополнительной вспышки).

6. Нажмите кнопку SEL (выбор) для получения мигания

кнопку для установки номера канала (С1 или С2).125

8. Нажмите кнопку SEL (выбор) для того, чтобы мигал индикатор мощность вспышки.

кнопку для установки мощности вспышки. ◆ Установите мощность вспышки настройкой индикатора расстояния на ЖК панели так, чтобы оно было как можно ближе к действительному расстоянию между дополнительной вспышкой и объектом. Если действительное расстояние за пределами диапазона, необходимо изменить значение диафрагмы.

10. Несколько раз нажмите кнопку SEL (выбор) для остановки мигания индикатора.

11. Установите дополнительную вспышку на желаемое расстояние. Не устанавливайте

дополнительную вспышку в пределах кадра.

Настройка Контроллера дополнительной вспышки

12. Нажмите кнопку MODE (режим) и выберите значок /

(режим дополнительной вспышки).

13. Нажмите кнопку SEL (выбор) для того, чтобы замигал

для установки номера канала как они установлены на срабатывание вспышек.

15. Нажмите кнопку SEL (выбор) для того, чтобы замигал индикатор мощности вспышки.

17. Нажмите кнопку SEL (выбор) для остановки мигания дисплея.

18. Установите вспышку, которая работает как Контроллер на камеру.

19. После того как Вы убедились, что все вспышки полностью заряжены, нажмите кнопку спуска

для съемки кадра. ◆ Когда вспышка EF-610 Super полностью зарядится, будет мигать вспомогательный источник света AF. ◆ Вы не можете устанавливать диафрагму кнопкой SEL (выбор), если Вы выбрали значок при настройке мощности вспышки. Вспышка будет устанавливаться в режим Контроллера дополнительной вспышки. ◆ Функции Контроллера дополнительной вспышки заключаются только в управлении дополнительной вспышкой.

ХАРАКТЕРИСТИКИ ТИП: Электронная вспышка с автозумом и TTL управлением. ВЕДУЩЕЕ ЧИСЛО: 61 (ISO 100/м, положение головки 105 мм) ИСТОЧНИК ПИТАНИЯ: Четыре щелочные батареи типа АА; четыре Ni-Cd аккумулятора типа АА; четыре никель-металл-гидридных аккумулятора типа АА ВРЕМЯ ВОССТАНОВЛЕНИЯ: около 7,0 сек (щелочные батареи) :около 5,0 сек (Ni-Cd, никель-металл-гидридные аккумуляторы) ЧИСЛО ВСПЫШЕК: около 120 вспышек (щелочные батареи)
