| Тип продукта | Велокомпьютер |
| Бренд | Sigma |
| Модель | ROX 8.0 |
| Дисплей | 3-зонный DOT-матричный дисплей с сегментным отображением скорости |
| Питание компьютера | 1 батарейка CR2450 |
| Питание датчиков | Датчик скорости и каденса: CR2032; Нагрудный пояс: CR2032 |
| Измерение скорости | Через датчик скорости с магнитом (макс. расстояние 12 мм) |
| Измерение каденса | Через датчик каденса с педальным магнитом |
| Измерение пульса | Через нагрудный пояс (опционально входит в комплект) |
| Измерение высоты | Барометрическое, с датчиком движения для автоматической корректировки |
| Измерение температуры | Текущая, минимальная и максимальная температура |
| Функции времени | Часы, дата, секундомер, обратный отсчет, будильник |
| Подсветка | Управление подсветкой, автоматически при нажатии кнопок |
| Память | Сохранение 7 поездок |
| Интерфейс с ПК | Через опциональную док-станцию |
| Монтаж | Держатель на руль или вынос, датчики с O-кольцами или стяжками |
| Калибровка высоты | Вручную через 3 начальные высоты, текущую высоту или атмосферное давление на уровне моря |
| Зоны пульса | 3 автоматически рассчитанные зоны на основе данных пользователя |
| Избранное | 2 программируемых списка избранного (A и B) с макс. 10 функций в каждом списке |
| Срок службы батареи | Минимум 1 год при среднем использовании (1 час в день) |
| Обслуживание | Регулярно очищайте; держите щели датчика атмосферного давления свободными; не используйте острые предметы в отверстиях |
| Окружающая среда | Батареи не выбрасывать с бытовым мусором, сдавать в пункты приема опасных отходов |
| Гарантия | Согласно законодательным нормам; батареи не включены |
Часто задаваемые вопросы - ROX 8.0 SIGMA
Вопросы пользователей о ROX 8.0 SIGMA
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Велокомпьютер в формате PDF бесплатно! Найдите своё руководство ROX 8.0 - SIGMA и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. ROX 8.0 бренда SIGMA.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ROX 8.0 SIGMA
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
NEDERLANDS POLSKI
ČESKY PYCCKIЙ
INHOUD
1 Содержание упаковки 82
2 Монтаж компьютера и его аксессуары 83
2.1 Монтаж крепления 83
2.2 Монтаж датчиков скорости и частоты нажатий педалей 83
2.3 Монтаж магнитов скорости и частоты нажатия педалей 83
2.4 Монтаж компьютера на крепление 83
2.5 Синхронизация 83
2.5.1 Синхронизация скорости 83
2.5.2 Синхронизация частоты нажатия педалей 84
2.5.3 Синхронизация нагрудного ремня 84
3 Все о компьютере SIGMA ROX 8.0 84
3.1 Первое включение 84
3.2 Принцип навигации компьютера 85
3.3 Распределение кнопок 85
3.4 Действие и структура дисплея 86
3.4.1 Верхний блок, состоящий из точечной матрицы 86
3.4.2 Промежуточный сегмент. Показатель икон. 87
3.4.3 Нижний блок точечной матрицы. 87
3.5 Древовидное меню/распределение по группам 88
3.6 Какими функциями и характеристиками обладает SIGMA ROX 8.0? 89
3.6.1 Обзор функций 89
3.6.2 Общие функции 89
3.6.3 Избранное 89
3.6.4 Датчик движения 90
3.6.5 Высвечивание параметров во время езды 90
3.6.6 ПК интерфейс 90
4 Запуск. 90
4.1 Вывод из состояния покоя. 90
4.2 Объем функций SIGMA ROX 8.0 90
5 Описание функций (Функций, которые высвечиваются во время езды) ..... 91
5.1 Фавориты А и В 91
5.2 Функции велосипеда 91
5.3 Функции измерения частоты сердечных сокращений 91
5.4 Функции температуры 92
5.5 Функции угла наклона 92
5.6 Функции спуска. 92
5.7 Функции времени. 92
5.8 Другие функции. 93

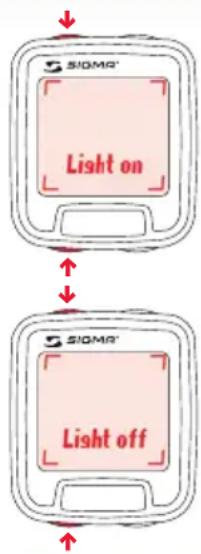

5.8.1 Менеджер освещения. 93
5.8.2 Калибровка высоты 93
СОДЕРЖАНИЕ
6 Использование SIGMA ROX 8.0 94
6.1 Фавориты А и В 94
6.2 Сброс показаний/Сохранение данных отдельных дистанций (актуальные данные) ..... 95
7 Настройка 96
7.1 Установка на SIGMA ROX 8.0 96

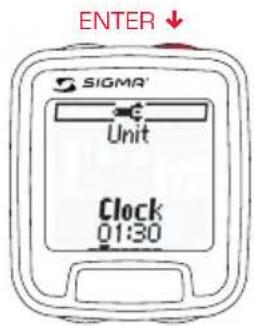

7.1.1 Установка/устройство/часы 96

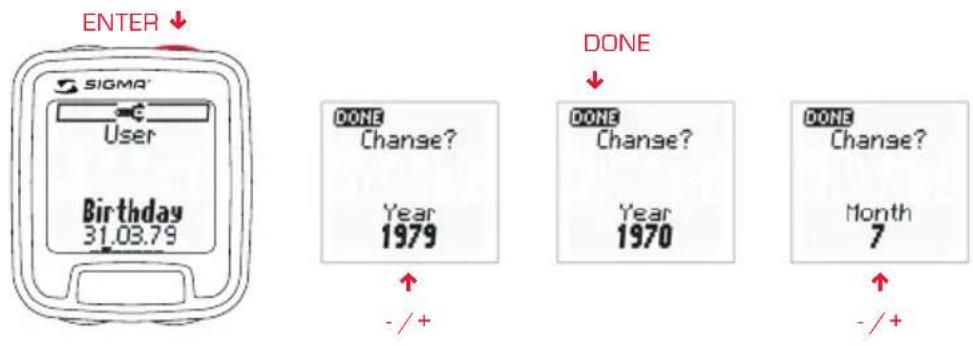

7.1.2 Установка/пользователь/день рождения 97
7.2 Устройство 97
7.3 Велосипед 1+2 98
7.4 Высота на старте 98
7.5 Пользователь 98
7.6 Фавориты А и В 98
7.7 Суммарная величина 99
7.7.1 Езда на велосипеде 99
7.7.2 Частота сердечных сокращений 99
7.7.3 Подъем 99
7.7.4 Спуск 99

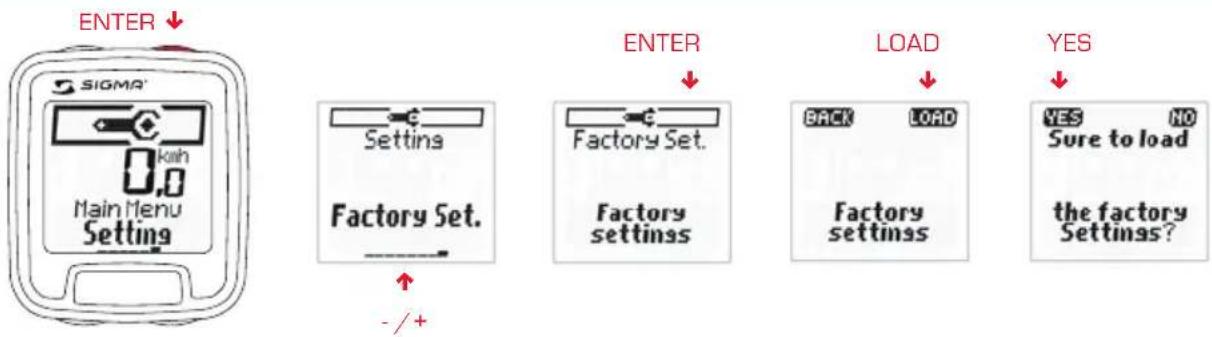

7.8 Заводские установки 100
8 Устранение ошибок 101
8.1 FAQ (Часто задаваемые вопросы) 102
9 Смена батарей 102
10 Технические данные. 103
10.1 Max/Min Средняя величина 105
10.2 Температура/Батареи 105
11 Гарантия 106
1 СодержАНИе УПАКоВКИ
1 СодержАНИе УПАКоВКИ
→ SIGMA ROX 8.0
Дисплей компьютера
→ Датчик частоты нажатий
→ Датчик скорости → Эластичный
→ Крепление → Крепежный
материал: кольцо; подъемный магнит круглый магнит кабельные стяжки
2 МОНТАЖ КоМПЬЮТерА И еГО АКСеССУАрЫ
2 МоНТАЖ КоМПЬЮТерА И еГО АКСеССУАрЫ
Иллюстрации для этих схем находятся в приложенном буклете!
2.1 МОНТАЖ КреПЛеНИЯ
→ рычаг или вынос руля
→ удалить желтую фольгу
2.2 МОНТАЖ ДАТЧИКОВ СКороСТИ И ЧАСТОТЫ НАЖАТИЙ ПЕДАЛЕЙ
→ оба датчика монтируются кабельными стяжками или кольцами;
→ для достижения 12мм или меньше монтируйте датчики и магниты ближе к ступице колеса;
2.3 МОНТАЖ МАГНИТОВ СКороСТИ И ЧАСТоТЫ НАЖАТИЯ ПедАЛей
2.4 МОНТАЖ КОМПЬЮТерА НА КреПЛеНИе
2.5 СИНХроНИЗАЦИЯ
В монтируемом состоянии и при включении компьютера все его датчики – скорости, частоты нажатия педалей и пульса – находятся в синхронизированном состоянии.
При синхронизации датчика скорости на дисплее мигает показатель скорости. Прекращения мигания на дисплее означает, что датчик скорости
синхронизирован и показывает текущую скорость. Датчик частоты нажатия педалей и нагрудный ремень синхронизируются параллельно и автоматически. В меню фаворитов (А и Б) каждый показатель указывается в верхнем блоке матрицы сразу же, как происходит синхронизация.
2.5.1 СИНХроНИЗАЦИЯ СКороСТИ
Здесь имеются 2 возможности:
→ При произвольной езде получатель информации синхронизируется с датчиком после 3 прокручиваний педалей.
→ Прокрутить переднее колесо, пока не перестанет мигать дисплей.
2.5.2 СИНХроНИЗАЦИЯ ЧАСТОТЫ НАЖАТИЯ ПедАЛей
Имеются 2 варианта:
→ При произвольной езде получатель информации синхронизируется с датчиком после 3 прокручиваний педалей.
→ Прокрутить педали вверх и вниз, пока не покажется актуальная частота.
2.5.3 СИНХроНИЗАЦИЯ НАГРУДНОГО РЕМНЯ
Закрепить нагрудный ремень. Произвести движения вблизи компьютера или сесть на велосипед.
Датчик синхронизируется с компьютером менее, чем за 10 секунд. Частота пульса покажется на дисплее.
3 ВСе о КоМПЬЮТере SIGMA ROX 8.0
3.1 ПерВое ВКЛЮЧЕНИе
Во время поставки компьютер находится в так называемом состоянии глубокого сна. Для того, чтобы выключить это состояние
компьютера, нужно 5 секунд подержать в нажатом состоянии любую кнопку. После этого покажется изображение на дисплее.
↑
Держать нажатой 5 секунд любую кнопку
Выбрать желаемый язык кнопкой +/- и сохранить при помощи „SAVE“
Указатель перейдет на основное Фаворит-меню
3.2 ПРИНЦИП НАВИГАЦИИ КОМПЬЮТЕРА
Компьютер содержит до 5 матриц памяти. При навигации компьютера при помощи меню и его составляющих требуется всегда ориентироваться на пошаговую диаграмму в разделе 3.5 данной инструкции.
Управление меню упрощено для пользователя. При помощи нажатия одной из кнопок управления функциями, на дисплее автоматически появляется меню навигации. При этом появляются все имеющиеся функции, которые могут быть установлены при помощи обоих кнопок:
→ для достижения следующего меню функций на матрице (ENTER);
→ назад в исходное состояние меню (ВАСК);
→ для достижения другого меню функций (NEXT);
→ для подтверждения/сохранения настройки (SAVE/DONE)
Каждый последующий шаг при навигации меню подтверждайте нажатием кнопки в течении 2-х секунд.
Эта система навигации запрограмирована в компьютере. После длительного использования и за ненадобностью установленное меню можно дезактивировать.

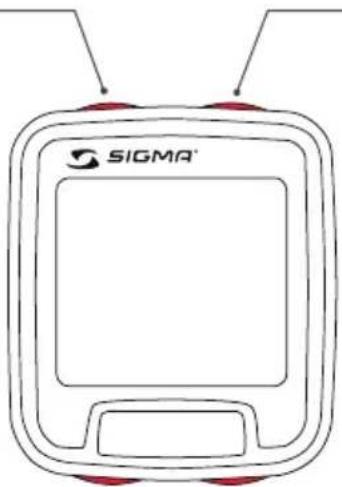

3.3 РАСПРЕДЕЛЕНИЕ КНОПОК
Функциональная
При помощи этой кнопки Вы можете выйти из дополнительного меню функций, или сохранить установленные параметры.
Функциональная кнопка
При помощи этой кнопки Вы можете войти в дополнительное меню функций, или установить верхний 4-х цифровой показатель
Функциональная кнопка Минус
Пошаговое возвращение из дополнительных меню, или уменьшение/ удаление показателей.
Функциональная кнопка
Пошаговое продвижение вперед по дополнительным меню, или повышение/изменение установленных показателей.
3 ВСе о КоМПЬЮТере SIGMA ROX 8.0

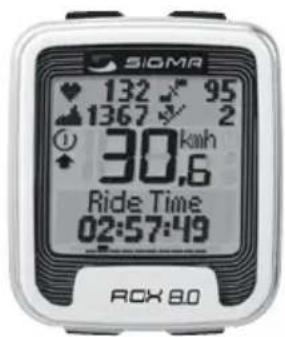

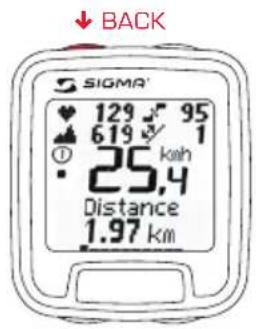

3.4 дейСТВИе И СТРУКТУРА ДИСПЛЕЯ
Экран дисплея разделен на три части:
3.4.1 ВерХНИЙ БЛОК, СоСТоящий ИЗ ТоЧЕЧНОЙ МАТРИЦЫ
Этот блок показывает различную информацию, в зависимости от того, в каком меню Вы находится.

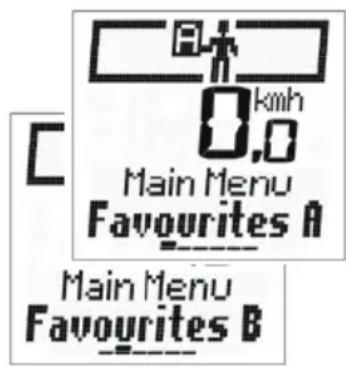

3.4.1.1 ФАВорИТЫ А И В
Здесь могут быть показаны 4 самых важных параметра:
→ Актуальная высота (неизменно);
→ Угол наклона (неизменно);
→ Актуальный пульс (только в том случае, если одет нагрудный ремень;
→ Актуальная частота нажатия педалей (только в случае, если установлен датчик частоты нажатия педалей);
При нажатии верхней правой кнопки показатели можно изменить только тогда, когда на дисплее указана только одна из функций.
3.4.1.2 MeHIO HABNIGAÇIIN
Если функция активирована, меню навигации появляется при каждом следующем нажатии одной из двух функциональных кнопок. Нажмите одну из верхних функциональных кнопок. На дисплее покажутся многочисленные функции. После того, как Вы ознакомитесь со всеми функциями меню, нажатием кнопки [см. распределение кнопок] Вы сможете установить выбранные Вами функции.
3.4.1.3 ИНФорМАЦИоННАЯ ПАНеЛЬ
Верхний точечный блок дисплея, так называемая информационная панель помогает ориентироваться в меню.
Он необходим при выборе меню показателей маршрута, времени, устройства памяти и установки.
В верхней части дисплея высвечивается основное меню, в нижней его части – дополнительное меню, где Вы находится в данные момент.
3.4.2 ПроМеЖУТоЧНЫЙ СеГМЕНТ. ПоКАЗАТЕЛЬ ИКоН
Этот сегмент дает вам возможность, к примеру, видеть свою скорость в момент езды.
На дисплее можно увидеть также следующие символы:
осипед 1/велосипед 2:
знение скоростей для вычисления ней скорости дистанции;
анную величину скорости ч или средняя скорость);
казатель включенного секундомера
счет времени в обратном порядке
ДИЛЬНИК
3.4.3 НИЖНИЙ БЛОК Точечной МАТрИЦЫ
В этом блоке можно видеть выбранную активную функцию, независимо в каком уровне основного или дополнительного меню Вы находится.

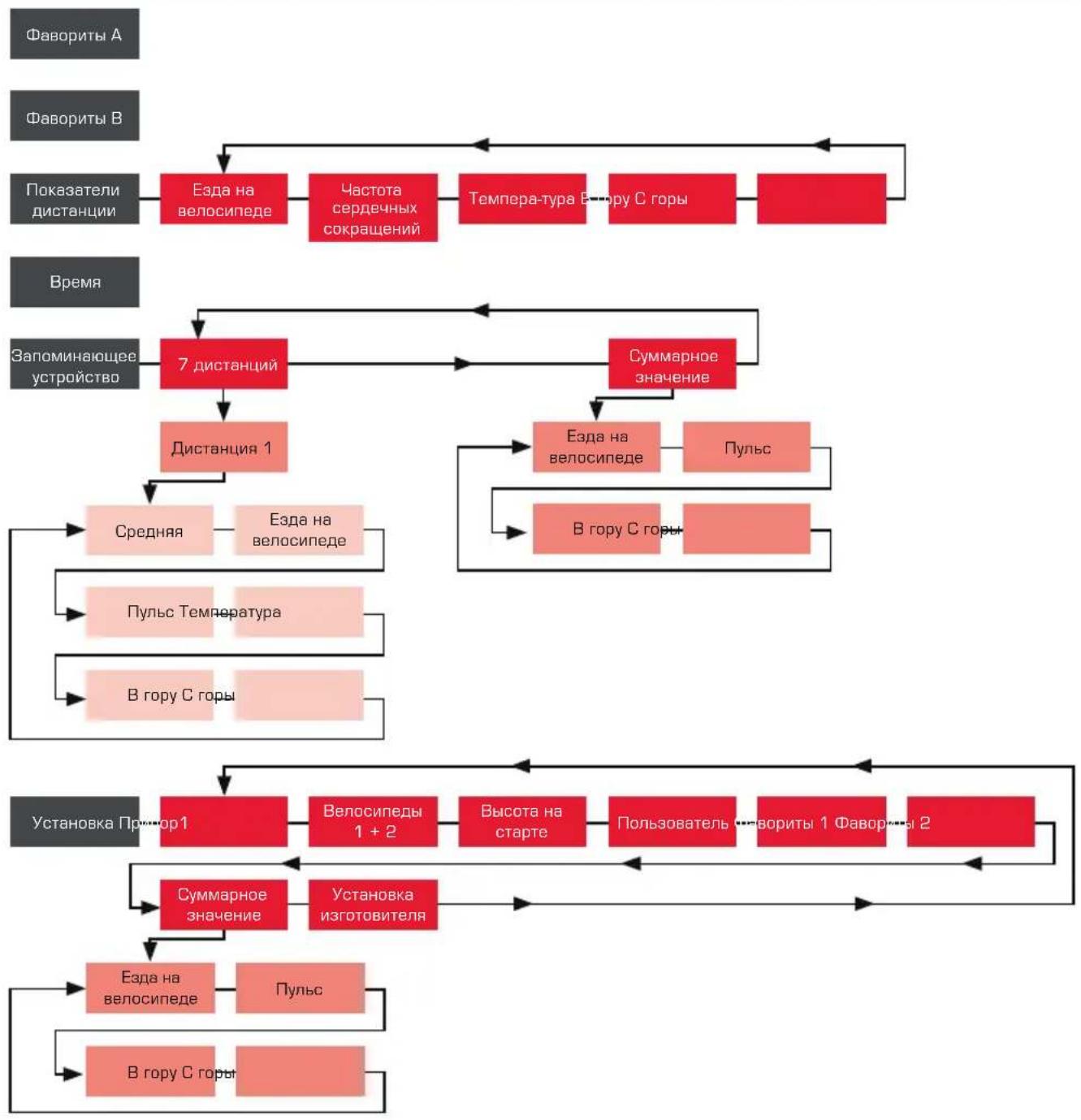

3.5 дреВоВИдНое МеНЮ/рАСПредеЛЕНИе По ГРУППАМ
3.6 КАКИМИ ФУНКЦИЯМИ И ХАрАКТерИСТИКАМИ оБЛАдАеТ SIGMA ROX 8.0?
SIGMA ROX 8.0 это прибор с множеством функций, который позволяет наилучшим образом
планировать, отслеживать и анализировать гонку/тренировку.
3.6.1 оБЗор ФУНКЦИЙ
SIGMA ROX 8.0 имеет множество разнообразных функций. Наряду с классическими велосипедными функциями SIGMA ROX 8.0 дополнительно предлагает функции пульса, высоты и уклона, обеспечивая тем самым обзор самых важных данных о поездке.
SIGMA ROX 8.0 не только обеспечивает возможность анализа данных о поездке, он также оснащен функциями, которые упрощают его использование (Избранное, Уровень навигации и т.д.)
SIGMA ROX 8.0 обеспечен датчиком движения. Этот датчик имеет две функции:
→ Автоматический старт/стоп;
→ Измерение высоты.
Благодаря датчику движения компьютер срабатывает моментально и для этого не требуется нажатия кнопки, чтобы его активировать.
Датчик движения корректирует актуальную высоту автоматически и SIGMA ROX 8.0 сохраняет параметры непосредственно перед состоянием покоя. При следующим за этим начале дистанции, все сохраненные параметры передаются, не зависимо от перепада давления воздуха.
В случае смены мест туров, даже в том случае, когда SIGMA ROX 8.0 не установлен, датчик движения регистрирует его движения и сохраняет показатели перепада атмосферного давления. Благодаря этому SIGMA ROX 8.0 учитывает Эти параметры при следующем туре и другой высоте. Это значит, что калибровка на месте назначения не обязательна.
3.6.3 ИЗБрАННое
Путем индивидуального программирования доступных „Избранных“ функций можно сократить лишние „Нажатия“ во время поездки
В Избранном Вы сохраняете необходимые функции поездки, которые Вам понадобятся в пути. В соответствующем Избранном Вы можете запрограммировать до 10 позиций.
Теперь во время поездки Вам не нужно будет пробираться через 30 функций и 5 уровней, Вы можете использовать только свои индивидуально составленные наборы функций. Благодаря этому Вы можете полностью сконцентрироваться на езде.
3.6.2 ВЫСВЕЧИВАНИЕ ПАрАМеТроВ Во ВреМЯ еЗды
Во время езды для Вас приглушена яркость не требуемых для Вас икон. Зато в меню фаворитов в Вашем распоряжении имеются все показатели дистанции.
Основные меню - "Память" и "Установка" приглушены.
3.6.3 7 MApWpYToB
В этом устройстве Вы можете сохранить показатели всех Ваших маршрутов.
SIGMA ROX 8.0 имеет возможность сохранить данные о 7 маршрутах.
3.6.6 ПК ИНТерФейС
Как уже упоминалось, SIGMA ROX 8.0 совместим с ПК, это значит, что его можно подключить к ПК. Опциональный модуль „Docking Station“ обеспечивает возможность передачи сохраненных данных с SIGMA ROX 8.0 на Ваш ПК.
Также Вы можете выполнять на ПК настройки SIGMA ROX 8.0, затем данные передаются на велосипедный компьютер. Так Вы можете быстро и просто настроить Ваш SIGMA ROX 8.0, без необходимости проходить через все уровни меню.
4 ЗАПУСК
4.1 ВЫВод ИЗ СОСТОЯНИЯ ПоКоЯ
Ваш SIGMA ROX 8.0 выходит из состояния покоя при любом движении велосипеда. В случае, если
SIGMA ROX 8.0 не установлен, Вы можете вывести его из состояния покоя нажатием любой кнопки.
4.2 оБьеМ ФУНКЦИЙ SIGMA ROX 8.0
→ SIGMA ROX 8.0 является многофункциональным велокомпьютером. Кроме обычных функций велосипеда, SIGMA ROX 8.0 измеряет частоту нажатий педалей, пульс, угол подъема или спуска.
→ Все функции – велосипед, пульс, высота подразделяются далее на подразделения, которые отображают единичные параметры.
→ Все актуальные величины – скорость, высота, пульс, частота нажатия педалей и величина угла подъема в актуальный момент маршрута – видны на 6-ти клеточном дисплее и легко считываемы.
→ SIGMA ROX 8.0 располагает также классическими качествами велокомпьютера. Такими, как: 2 устанавливаемых величины колеса, которые распознаются автоматически (при помощи датчика скорости), автоматический старт/стоп, 3 различные возможности калибровки высоты.
5 ОПИСАНИЕ ФУНКЦИЙ
(Функций, которые высвечиваются во время езды)
5.1 ФАВОРИТЫ А И В
Фавориты А и В могут иметь до 10-ти функций, которые Вы сами можете выбрать. Запрограммированные нами матрицы фаворитов задуманы для горной местности и равнины, которые могут быть изменены индивидуально.
→ Фавориты А -
Дистанция/Время поездки/Средняя скорость/Макс. скорость/ Столбик зоны/Калории/Таймер/Секундомер/Текущая температура/ Время.
→ Фавориты В -
Дистанция/Время поездки/Средняя скорость/Столбик зоны/ Измерение высоты X/Дистанция X/Скорость подъема/ Макс. скорость подъема X/Макс. высота/Время.
5.2 ФУНКЦИИ ВЕЛОСИПЕДА
Все функции велосипеда находятся на дисплее. Следующие за ними функции являются составной частью дополнительного меню: Дистанция/Время поездки/Средняя скорость/Макс. скорость/Дистанция +/ Дистанция -/Средняя частота нажатий/Макс. частота нажатий.
В данном случае речь идет о двух раздельных счетчиках дистанции (дистанция +/дистанция -). Это позволяет проводить отдельную тренировку по интервальному методу или дистанцию по дорожному справочнику.
5.3 ФУНКЦИИ ИЗМЕРЕНИЯ ЧАСТОТЫ СЕРДЕЧНЫХ СОКРАЩЕНИЙ
Все функции измерения частоты сердечных сокращений находятся в разделе „Heartrate“. Следующие функции являются частью дополнительного меню: Столбик зоны/Средняя частота ритма сердца/Максимальная частота ритма сердца/Время в 1-й, 2-й и 3-й зоне/Калории
SIGMA ROX 8.0 обладает 3-мя зонами для обозначения частоты сердечных сокращений. Эти зоны рассчитываются автоматически при вводе данных пользователя.
Этими 3-мя рассчитываемые зонами являются:
→ Зона 1: 5 -70 % от максимальной частоты сердечных сокращений при восстановительной тренировке;
→ Зона 2: 70 - 80 % от максимальной частоты сердечных сокращений при тренировке сердечно-сосудистой системы;
→ Зона 3: 80 -100 % от максимальной частоты сердечных сокращений при тренировке на выносливость.
5 ОПИСАНИЕ ФУНКЦИЙ
(Функций, которые высвечиваются во время езды)
5.4 ФУНКЦИИ ТЕМПЕРАТУРЫ
Все функции температуры находятся под указателем „Temperature“.
Следующие функции являются частью дополнительного меню:
Текущая/минимальная/максимальная температура.
5.5 ФУНКЦИИ УГЛА НАКЛОНА
Все функции угла наклона находятся под указателем „Uphill“.
Следующие функции являются частью дополнительного меню:
Измерение высоты/Макс. высота/Дистанция/Время поездки/
Средняя скорость/Скорость подъема/Макс. скорость подъема/
Средний подъем/Макс. подъем.
Скорость подъема Вам показывает актуальная на момент, вертикальная
скорость в метрах в минуту. Таким образом, Вы можете быстро вычислить,
сколько времени Вам понадобится для достижения вершины.
5.6 ФУНКЦИИ СПУСКА
Все функции спуска находятся под указателем „Downhill“. Следующие
функции являются частью дополнительного меню:
Измерение высоты/Дистанция/Время поездки/Средняя скорость/
Скорость подъема/Макс. скорость подъема/Средний подъем/
Макс. подъем.
5.7 ФУНКЦИИ ВРЕМЕНИ
Все функции времени находятся под указателем „Time“. Следующие
функции являются частью дополнительного меню:
Время/Дата/Секундомер/Таймер/Будильник.
Секундомер запускается или останавливается нажатием верхней
правой кнопки. Нажатием левой кнопки Вы можете вернуть секундомер
в положение О. Секундомер функционирует независимо от времени
дистанции и, поэтому, регулируется вручную.
Для того, чтобы включить отсчет времени перед стартом, нажмите
верхнюю правую кнопку и следуйте инструкции на дисплее, для того,
чтобы установить время. После установки времени, стартуйте, или
останавливайте отсчет нажатием верхней правой кнопки. Нажатием
левой кнопки Вы можете установить отсчет времени на О.
5 ОПИСАНИЕ ФУНКЦИЙ
(Функций, которые высвечиваются во время езды)
5.8 ДРУГИЕ ФУНКЦИИ
5.8.1 МЕНЕДЖЕР ОСВЕЩЕНИЯ
На SIGMA ROX 8.0 установлен менеджер освещения. Освещение можно включить или выключить (см. рисунок). При активизированном освещении, освещение включается при любом нажатии кнопки и светится 3 секунды в том случае, если в это 3 секунды не нажимается ни одна кнопка. Изображение при этом не меняется. Для того, чтобы активизировать функцию, Вы должны в течении 3 секунд нажимать следующую кнопку, пока не достигните желаемой функции.
Указание: В состоянии покоя SIGMA ROX 8.0 менеджер освещения находится в дезактивированном состоянии.
5.8.2 КАЛИБРОВКА ВЫСОТЫ
Замер высоты достигается посредством барометрического давления воздуха. Каждое изменение погодных условий означает изменение давления воздуха, что может привести к изменению высоты в актуальный момент времени.
Для того, чтобы компенсировать изменение давление воздуха, Вы должны задать для SIGMA ROX 8.0 величину исходной высоты (так называемую калибровку)
5 ОПИСАНИЕ ФУНКЦИЙ
(Функций, которые высвечиваются во время езды)
5.8.2 КАЛИБРОВКА ВЫСОТЫ
SIGMA ROX 8.0 предоставляет Вам 3 различные формы калибровки высоты:
→ 3 Стартовых высоты
Стартовая высота – это высота того места, где Вы обычно начинаете дистанцию. Эту величину Вы можете узнать из кары местности. Она устанавливается на SIGMA ROX 8.0 единственный раз и калибрируется за несколько секунд. На SIGMA ROX 8.0 Вы можете установить 3 различных стартовых высоты.
→ Актуальная высота
Актуальная высота – это высота места, с которого Вы непосредственно начинаете дистанцию, независимо от того, где находилась Ваша стартовая высота. (начало Вашей дистанции, места в горах, или другого места). Актуальная высота требуется, если вы находитесь в пути на Вашем велосипеде и у вас имеется указанная величина высоты.
→ Давление воздуха над уровнем моря
В случае, если Вы находитесь в неизвестном месте (не имеется указания актуальной высоты), для калибровки высоты Вы можете задать так называемое „давление над уровнем моря“. Это давление Вы можете узнать в интернете в метеосайтах, в газете или в аэропорте.
ВНИМАНИЕ! Давление на Вашей метеостанции HE является давлением над уровнем моря! Для измерения давления воздуха в на SIGMA ROX 8.0 предусмотрены 3 отверстия в нижней части корпуса. Эти отверстия должны быть всегда открыты и им должен быть обеспечен регулярный уход. Не совать в отверстия острые предметы!
6 ИСПОЛЬЗОВАНИЕ SIGMA ROX 8.0
В этой главе Мы объясним все функции и особенности SIGMA ROX 8.0 для того, чтобы ездить безопасно.
6.1 ФАВОРИТЫ А И В
Фавориты А и В – это два раздела, в которые Вы можете запрограммировать все самые важные для Вас функции. Оба раздела обеспечены различными меню, которые в свою очередь, могут изменяться. Меню фаворитов включают в себя
10 различных функций. Таким образом, во время езды у Вас имеется доступ к более чем 15-ти различным важным для Вас функциям (скорость, актуальная высота, пульс, актуальная частота нажатия педалей и 10 функций из фаворитов).
6.2 СБРОС ПОКАЗАНИЙ/СОХРАНЕНИЕ ДАННЫХ ОТДЕЛЬНЫХ ДИСТАНЦИЙ (АКТУАЛЬНЫЕ ДАННЫЕ)
Загрузка параметров на SIGMA ROX 8.0 автоматически не производится. Загрузка в базу данных „7-ми дистанций“ производится мануально. Это позволяет производить загрузку выборочно. Стирание/загрузка данных дистанций может
быть возможна только в главное меню фаворитов А и В, или в базу данных дистанций. Последовательность загрузки/чистки данных видна на рисунке:
В случае, если данные уже стерты, то на дисплее появляется надпись: „Данные о дистанции сохранены и стерты“.
Указание! При загрузке данных о маршруте, актуальные показатели стираются автоматически.
7 НАСТроЙКА
7.1 YCTAHoBKA HA SIGMA ROX 8.0
Установка соответствующих функций на SIGMA ROX 8.0 проводится всегда в одной и той же
последовательности. Основной принцип установки производится, как указано на следующем примере.
7.1.1 УСТАНОВКА/УСТроЙСТВО/ЧАСЫ
7.1.2 УСТАНоВКА/ПоЛЬЗоВАТЕЛЬ/деНЬ роЖДЕНИЯ
→ Язык
→ Время
→ Дата
→ Громкость
→ Тревога зоны
→ Инфо кнопки
→ Мое имя
→ Км/ч / Миль/ч
→ Окружность колеса I
→ Окружность колеса II
7.4 BBICoTA HA CTApTe
→ Высота старта 1
→ Высота старта 2
→ Высота старта 3
7.5 ПоЛьЗоВАТель
→ Пол
→ Дата рождения
→ Bec
→ Максимальная частота ритма сердца
→ 1-я зона частоты ритма сердца
→ 2-я зона частоты ритма сердца
→ 3-я зона частоты ритма сердца
7.6 ФАВорИТЫ А И В
→ 1-я позиция → 6-я позиция
→ 2-я позиция → 7-я позиция
→ 3-я позиция → 8-я позиция
→ 4-я позиция → 9-я позиция
→ 5-я позиция → 10-я позиция
7 НАСТроЙКА
7.7 СУММАрНАЯ ВЕЛИЧИНА
7.7.1 e3dA HA BeLoCIIpede
→ Дистанция I, II и I+II
→ Время поездки
→ Калории I, II и I+II
→ Измерение высоты I, II и I+II
→ Макс. высота I, II и I+II
→ Дистанция I, II и I+II
→ Время поездки I, II и I+II
→ Измерение высоты I, II и I+I
→ Дистанция I, II и I+II
→ Время поездки I, II и I+II
7.8 ЗАВодСКИе УСТАНоВКИ
В любой момент Вы можете Ваш SIGMA ROX 8.0 установить назад на заводские установки. При этом все данные стираются и предварительная установка производится, как указано при продаже.
Для того, чтобы установить заводские установки, следуйте следующей схеме.
После того, как на SIGMA ROX 8.0 установлены заводские установки, компьютер возвращается в состояние покоя.
Для того, чтобы покинуть данный модус, следуйте пункту 3.1 данной инструкции.
8 УСТРАНЕНИЕ ОШИБОК
Отсутствует показатель скорости
→ Правильно ли зафиксирован компьютер на держателе?
→ Проверили ли Вы контакты на предмет коррозии?
→ На каком расстоянии (макс. 12 мм) находится магнит/датчик?
→ Проверили ли Вы состояние батареи датчика скорости?
Отсутствует показатель частоты нажатия педалей
→ На каком расстоянии (макс. 12 мм) находится магнит/датчик?
→ Проверить, действует ли магнит.
→ Проверили ли Вы состояние батареи датчика?
Отсутствие показателя пульса
→ Достаточно ли влажны электроды?
→ Проверить состояние батареи.
Отсутствует изображение на дисплее
→ Проверить состояние батарей SIGMA ROX 8.0.
→ Проверить правильное положение батарей.
→ Проверить состояние контактов батарей (отогнуты)
Неправильные показатели скорости
→ Установлены 2 магнита?
→ Как позиционирован магнит?
(параллельно и посередине от датчика)
→ Как настроена окружность колеса?
→ На каком велосипеде установлен датчик?
(Велосипед 1 или 2)
Показатель дисплея черный/инертен
→ Слишком высокая или низкая температура (более 60 или менее 0 градусов)
Отсутствие синхронизации
→ На каком расстоянии находится магнит/датчик(и)?
→ Заряжены ли батареи датчика?
→ Проверить дальность действия конкретного датчика.
→ При использовании динамо ступицы руля, изменить положение датчика.
Указание „TOO MANY SIGNALS“ (очень много сигналов)
→ Увеличить расстояние между всеми датчиками и нажать любую кнопку
8.1 FAQ (ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ)
Могу я самостоятельно заменить батарейки?
Все модули SIGMA ROX 8.0 оснащены отсеками для батареек, таким образом замена батареек пользователем возможна. При этом необходимо следить за тем, чтобы перед закрыванием отсека для батареек уплотнительное кольцо всегда находилось в нежном положении.
Может ли другой человек со своим велосипедным компьютером/часами для измерения пульса стать причиной сбоев?
Цифровая система передачи кодирована. Благодаря этому взаимные сбои двух приборов практически исключены. При синхронизации приемника с передатчиком следите за тем, чтобы вблизи не находились другие приборы SIGMA ROX.
Сколько служит батарейка в передатчике, приемнике?
Срок службы батарейки зависит от частоты использования и использования управления светом. Как правило, все модули SIGMA ROX 8.0 - приемник и все 3 передатчика сконструированы так, что каждая батарейка служит минимум 1 год (рассчитано при использовании в течение 1 часа в день).
Совместима ли система передачи STS с системой DTS?
Система передачи SIGMA ROX 8.0 представляет собой усовершенствование существующей системы DTS, и поэтому более не совместима с ней.
Высота изменяется, хотя я остаюсь в том же месте, почему?
Измерение высоты в SIGMA ROX 8.0 основывается на барометрической гипсометрии. Так как барометрическое давление воздуха постоянно изменяется, текущая высота может меняться, хотя Вы и не движетесь. Однако SIGMA ROX 8.0 оснащен системой, которая фиксирует текущую частоту, когда прибор переходит в „спящий режим”. Так мы можем гарантировать постоянность текущей высоты, при условии, что прибор не перемещается регулярно.
Почему мне всегда нужно калибровать текущую высоту?
Так как мы используем барометрическое давление воздуха, чтобы определить текущую высоту, постоянные изменения текущего давления воздуха приводят к изменению текущей высоты. Чтобы компенсировать эти постоянные изменения и достичь точности измерения текущей высоты в 1 метр, в прибор SIGMA ROX 8.Оперед каждой поездкой необходимо ввести базовую высоту. Ввод базовой высоты называется калибровкой.
9 СМЕНА БАТАРЕЙ
При окончании срока годности батарей датчик посылает информацию на дисплей. Сообщение выглядит следующим образом:
Замена батареек в соответствующем приборе описана на прилагаемом листке.
10.1 MAX/MIN СРЕДНЯЯ ВЕЛИЧИНА
| Величина Предвари- Min. Max.тельнаянастройка | ||||
| Велосипед | ||||
| Скорость kmh/mph 0.0 0.0 199,8/1 | 19,8 | |||
| Пройденный отрезок дистанции km/mi | 0.0 0.0 9.999,99 | |||
| Затраченное время | hh:mm:ss | 00:00:00 | 00:00:00 | 999:59:59 |
| Средняя скорость | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Максимальная скорость | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Счетчик отдельных отрезков дистанции | km/mi | 0.0 | -99,99 | 999,99 |
| Актуальная частота нажатия педалей | upm | 0 | 0 | 180 |
| Средняя частота нажатия педалей | upm | 0 | 0 | 180 |
| Максимальная частота нажатия педалей | upm | 0 | 0 | 180 |
| Частота ритма сердца | ||||
| Текущая Частота ритма сердца | bpm | 0 | 40 | 240 |
| % от макс. частоты ритма сердца | % | 0 | 17 | 150 |
| Средняя частота ритма сердца | bpm | 0 | 40 | 240 |
| Максимальная частота ритма сердца | bpm | 0 | 40 | 240 |
| Время в зоне тренировки | hh:mm:ss | 00:00:00 | 00:00:00 | 99:59:59 |
| Расход калорий | kcal | 0 | 0 | 99.999 |
| Температура | ||||
| Текущая/мин./макс. температура | °C/°F | Тек. темп. | -10,0/14,0 | +70,0/+158,0 |
| Высота | ||||
| Текущая высота | m/ft | 0 | -999 | 4.999/9.999 |
| Измерение дневной высоты подъем/спуск | m/ft | 0 | -99.999 | 99.999 |
| Макс. высота | m/ft | 0 | 0 | 4.999/9.999 |
| Пройденная дистанция подъем/спуск | km/mi 0.0 0.0 9 | 999,99 | ||
| Пройденное время подъем/спуск | hh:mm:ss | 00:00:00 | 00:00:00 | 999:59:59 |
| Средний подъем подъем/спуск | % | 0 | -99 | 99 |
| Максимальный уклон подъем/спуск | % | 0 | -99 | 99 |
| Средняя скорость подъем/спуск | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Скорость подъема | m/min - ft/min | 0 | -499/-1.699 | 499/1.699 |
10.1 MAX/MIN СРЕДНЯЯ ВЕЛИЧИНА
| Величина Предвари- Min. Max.тельнаянастройка | ||||
| Время | ||||
| Время hh:mm 00:00 00:00 23:59 | ||||
| Дата tt.mm.jj 01.01.2006 01.01.2006 31.12.2099 | ||||
| Секундомер1/10s | hh:mm:ss, | 00:00,0 | 00:00,0 | 59:59,9 |
| Таймер | hh:mm:ss | 00:00:00 | 00:00:00 | 09:59:59 |
| Будильник | hh:mm 00:00 00:00 23:59 | |||
| Настройки | ||||
| Громкость | 3 1 | 5 | ||
| Размер колеса 1/22.000 | mm | 2.150/ | 800 | 3.999 |
| Высота старта 1/2/3 | m/ft | 0 | -999 | 4.999/9.999 |
| Дата рождения1979 1900 2099 | tt.mm.jj | 31.03. | 01.01. | 31.12. |
| Вес | kg/lb | 70 | 20/40 | 199/399 |
| Максимальная частота ритма сердца | bpm | 193 | 100 | 240 |
| 1-я зона частоты ритма сердца | bpm | 106 | 40 зона 2 | lower -5 |
| 2-я зона частоты ритма сердцалower +5 lower | bpm-5 | 135 | зона 1 | зона 3 |
| 3-я зона частоты ритма сердцалower +5 upper | bpm-5 | 154 | зона 2 | зона 3 |
| Общие значения | ||||
| Общая дистанция Bike 1/2 | km/mi | 0 | 0 | 99.999 |
| Общее время Bike 1/2 | hh:mm 00:00 00:00 9.999:59 | |||
| Общий расход калорий Bike 1/2 | kcal | 0 | 0 | 999.999 |
| Измерение общей высоты Bike 1/2 | m/ft | 0 | 0 | 999.999 |
| Макс. высота Bike 1/2 | m/ft | 0 | 0 | 4.999/9.999 |
| Общая дистанцияподъем/спуск Bike 1/2 | km/mi | 0 | 0 | 999.999 |
| Общее времяподъем/спуск Bike 1/2 | hh:mm 00:00 00:00 9.999:59 |
10 ТЕХНИЧЕСКИЕ ДАННЫЕ
10.2 ТЕМПЕРАТУРА/БАТАРЕИ
→ Велокомпьютер
Температура окружающей среды +60/-10 Тип батарей CR 2450 (Art. Nr. 20316)
→ Датчик скорости
Температура окружающей среды +60/-10 Тип батарей CR 2032 (Art. Nr. 00396)
→ Датчик частоты нажатия педалей
Температура окружающей среды +60/-10 Тип батарей CR 2032 (Art. Nr. 00396)
→ Нагрудный ремень
Температура окружающей среды +60/-10 Тип батарей CR 2032 (Art. Nr. 00396)
11 ГАРАНТИЯ
Батареи не являются гарантийным продуктом.
При необходимости гарантии обращайтесь к представителю, у которого Вы приобрели Ваш велокомпьютер.
Вы можете выслать свой компьютер вместе с квитанцией и со всеми прилагаемыми составными частями по ниже указанному адресу. При этом особое внимание следует уделить почтовым расходам.
В случае обоснованной претензии Вы получите в обмен другой компьютер. Претензия может быть удовлетворена только на конкретную модель.
NOTeS
Использованные батарейки запрещается выбрасывать в домашний мусор (Закон об утилизации батареек /аккумуляторов - BattG). Пожалуйста, сдавайте использованные батарейки для утилизации в один из указанных приемных пунктов.
www.sigmasport.com
SIGMA®
GERMANY
SIGMA Elektro GmbH
