| Producttype | Fietscomputer |
| Merk | Sigma |
| Model | ROX 8.0 |
| Display | 3-zone DOT-matrix met segmentweergave voor snelheid |
| Voeding computer | 1x CR2450 batterij |
| Voeding zenders | Snelheids- en trapfrequentiezender: CR2032; Borstriem: CR2032 |
| Snelheidsmeting | Via snelheidszender met magneet (max. 12 mm afstand) |
| Trapfrequentiemeting | Via trapfrequentiezender met pedaalmagneet |
| Hartslagmeting | Via borstriem (optioneel meegeleverd) |
| Hoogtemeting | Barometrisch, met bewegingssensor voor automatische correctie |
| Temperatuurmeting | Actuele, minimum en maximum temperatuur |
| Tijdfuncties | Klok, datum, stopwatch, countdown, wekker |
| Verlichting | Lichtmanager, automatisch bij toetsindrukking |
| Geheugen | 7 ritten opslaan |
| PC-interface | Via optioneel Docking Station |
| Montage | Houder op stuur of voorbouw, zenders met O-ringen of kabelbinders |
| Kalibratie hoogte | Handmatig via 3 starthoogten, actuele hoogte of luchtdruk op zeeniveau |
| Hartslagzones | 3 automatisch berekende zones op basis van gebruikersgegevens |
| Favorieten | 2 programmeerbare favorietenlijsten (A en B) met max. 10 functies per lijst |
| Batterijduur | Minimaal 1 jaar bij gemiddeld gebruik (1 uur per dag) |
| Onderhoud | Reinig regelmatig; houd luchtdruksensorspleten vrij; niet met scherpe voorwerpen in openingen |
| Milieu | Batterijen niet bij restafval, inleveren bij chemocar |
| Garantie | Volgens wettelijke regels; batterijen uitgesloten |
Veelgestelde vragen - ROX 8.0 SIGMA
Gebruikersvragen over ROX 8.0 SIGMA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fietscomputer in PDF-formaat gratis! Vind uw handleiding ROX 8.0 - SIGMA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ROX 8.0 van het merk SIGMA.
GEBRUIKSAANWIJZING ROX 8.0 SIGMA
1 Inhoud van de verpakking 4
2 Montage van de SIGMA ROX 8.0 en de accessoires .... 5
2.1 Montage van de houder 5
2.2 Montage van de zender - snelheid en trapfrequentie 5
2.3 Montage van de magneet - snelheid en trapfrequentie 5
2.4 Montage van de SIGMA ROX 8.0 op de houder 5
2.5 De synchronisering 5
2.5.1 Synchroniseren van de snelheid 5
2.5.2 Synchroniseren van de trapfrequentie 6
2.5.3 Synchroniseren van de borstriem 6
3 Alles over de SIGMA ROX 8.0 6
3.1 First Wake-up 6
3.2 Navigatieprincipe van de SIGMA ROX 8.0 7
3.3 Toetsindeling 7
3.4 Displayopbouw - functies 8
3.4.1 Bovenste DOT-matrixblok 8
3.4.2 Middelste segment/icoonweergave 9
3.4.3 Onderste DOT-matrixblok 9
3.5 Menuboom van de SIGMA ROX 8.0 10
3.6 Welke functies en eigenschappen heeft de SIGMA ROX 8.0? 11
3.6.1 Functies 11
3.6.2 Bewegingssensor 11
3.6.3 Favorieten 11
3.6.4 Verbergen van de waarden tijdens de rit 12
3.6.5 7 Ritten 12
3.6.6 PC-interface 12
4 Ingebruikneming 12
4.1 De „slaapmodus“ verlaten 12
4.2 Functiebereik van de SIGMA ROX 8.0 12
5 Functiebeschrijving (functies die tijdens de rit ingeschakeld zijn) . 13
5.1 Favorieten A en favorieten B 13
5.2 Fietsfuncties 13
5.3 Hartslagfuncties 13
5.4 Temperatuurfuncties 14
5.5 Bergopfuncties 14
5.6 Bergaffuncties 14
5.7 Tijdfuncties 14
5.8 Speciale functies 15

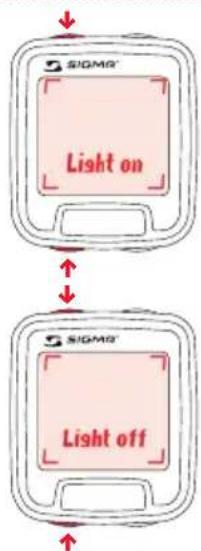

5.8.1 Lichtmanager 15

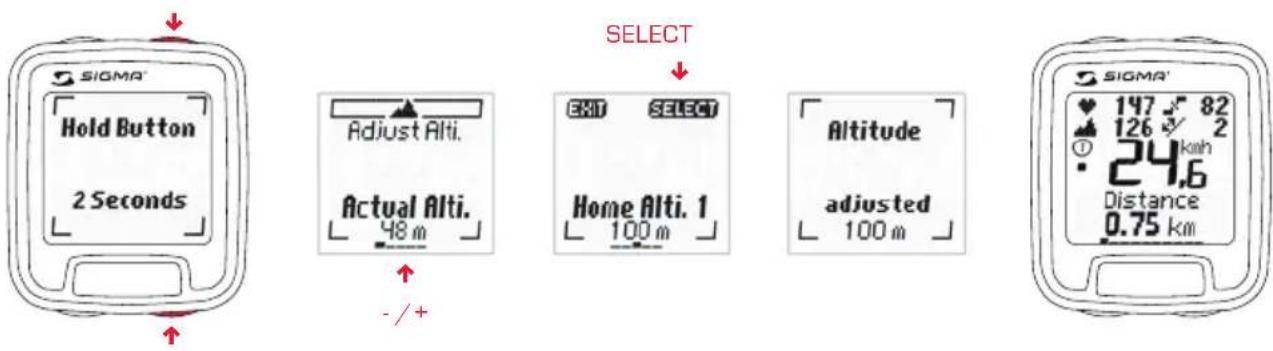

5.8.2 Kalibreren van de hoogte 15
INHOUD
6 Het gebruik van de SIGMA ROX 8.0 16
6.1 Favorieten A en B 16
6.2 Op nul stellen/opslaan van afzonderlijke ritten (cumulatieve waarden) 17
7 Instellingen 18
7.1 Instellen van de SIGMA ROX 8.0 18

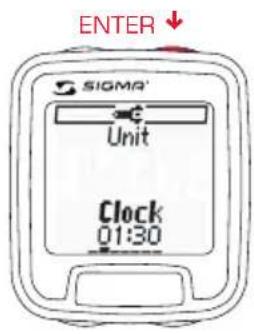

7.1.1 Instellen/apparaat/tijd 18
7.1.2 Instellen/gebruiker/verjaardag 19
7.2 Apparaat 19
7.3 Fiets I+II 20
7.4 Starthoogte 20
7.5 Gebruiker 20
7.6 Favorieten A en B 20
7.7 Totaalwaarden 21
7.7.1 Fietsen 21
7.7.2 Hartfrequentie 21
7.7.3 Bergop 21
7.7.4 Bergaf 21

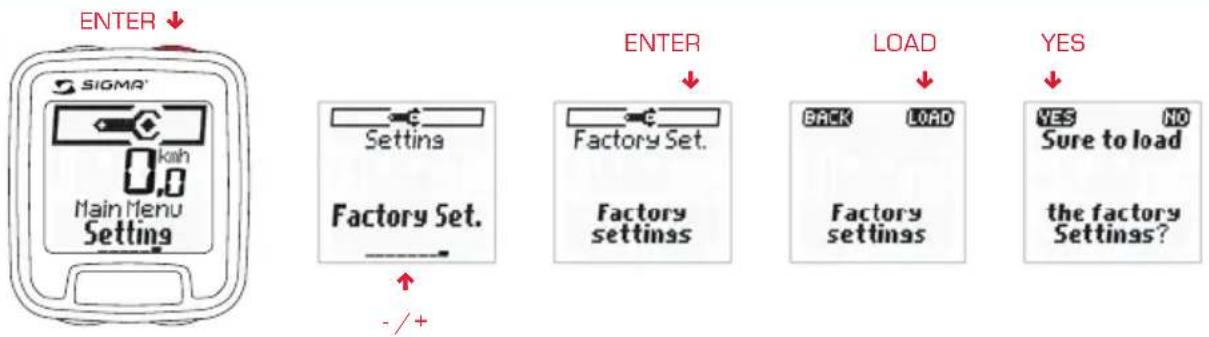

7.8 Fabrieksinstellingen 22
8 Problemen oplossen 23
8.1 FAQ (Meestgestelde vragen) 24
9 Batterijen verwisselen 24
11 Garantie/vrijwaring 27
1 VeRPAkkINGSINHOUD
1 VeRPAkkINGSINHOUD
→ SIGMA ROX 8.0 computerkop
→ Snelheidszender → Borstriem incl.
→ Bevestigings- materiaal:
12 x O-ring; Powermagneet; Pedaalmagneet; 8 x kabelbinder
2 MONTAGe VAN De SIGMA ROX 8.0 eN De ACCeSSOIReS
De afbeeldingen die bij deze montageteksten horen staan op het bijgeleverde vouwblad!
2.1 MONTAGe VAN De HOUDeR
→ Stuur of voorbouw
→ Gele folie verwijderen
2.2 MONTAGE VAN De ZeNDeR - SNeLHeID eN TRAPFReqUeNTIe
→ Beide zenders kunnen ofwel met de kabelbinder (duurzame bevestiging) ofwel naar keuze met de O-ringen gemonteerd worden.
→ Om de vereiste 12 mm. of minder te bereiken, monteert u de zender en de magneet dichter bij de naaf
2.3 MONTAGe VAN De MAGNeeT - SNeLHeID eN TRAPFReqUeNTIe
2.4 MONTAGe VAN De SIGMA ROX 8.0 OP De HOUDeR
2.5 De SyNCHRONISeRING
In gemonteerde toestand is de SIGMA ROX 8.0 elke keer als deze uit de slaapmodus wordt gehaald, klaar voor synchronisering met elke zender - snelheid, trapfrequentie en hartslag.
Bij synchronisering met de snelheidszender knippert de snelheidsmelding in het display. Zodra de melding niet meer knippert heeft de SIGMA ROX 8.0 zich
gesynchroniseerd met de snelheidszender en geeft hij de actuele snelheid aan.
De trapfrequentiezender en de borstriem synchroniseren zich automatisch parallel daarmee. In de favorietenmenu's (A en/of B) wordt de desbetreffende waarde in het bovenste DOT-matrixblok getoond zodra de overeenkomstige synchronisering doorlopen is.
2.5.1 SYNCHRONISReN VAN De SNeLHeID
Hiervoor zijn 2 mogelijkheden:
→ Wegrijden, doorgaans heeft de ontvanger zich na 3 wielomwentelingen met de zender gesynchroniseerd.
→ Voorwiel draaien tot de KMH-melding niet meer knippert.
2.5.2 SynCHRONISReN VAN De TRAPFReqUeNTle
Hiervoor zijn 2 mogelijkheden:
→ Wegrijden, doorgaans heeft de ontvanger zich na 3 wielomwentelingen met de zender gesynchroniseerd.
→ Pedalen naar onder en boven bewegen tot de actuele trapfrequentie getoond wordt.
2.5.3 SyNCHRONISReN VAN De BORSTRIeM
Borstriem omdoen.
Ga in de buurt van de SIGMA ROX 8.0 staan of stap op uw fiets.
Doorgaans synchroniseert de SIGMA ROX 8.0 zich met de borstriem in minder dan 10 seconden.
De actuele hartslag verschijnt dan in het display.
3 ALLeS OVeR De SIGMA ROX 8.0
3.1 FIRST WAke-UP
Bij levering bevindt de SIGMA ROX 8.0 zich in een zogenaamde diepeslaapmodus. Om deze modus op te kunnen heffen moet er een willekeurige toets
5 seconden ingedrukt worden.
Volg daarna de aanwijzingen in het display.
↑
Willekeurige toets 5 seconden ingedrukt houden.
Gewenste taal met +/- toets kiezen en met „SAVE“ opslaan.
De melding springt op het hoofdmenu „Favorieten A“.
3.2 NAVIGATIEPRINCIPE VAN DE SIGMA ROX 8.0
De SIGMA ROX 8.0 omvat tot 5 menuniveaus. Bij de navigatie door de menu's en submenu's van de SIGMA ROX 8.0 dient u steeds het boomdiagram in hoofdstuk 3.5 als uitgangspunt te nemen.
Door een navigatieniveau wordt het besturen van het menu van de SIGMA ROX 8.0 door de gebruiker belangrijk vereenvoudigd. Door een van de beide bovenste functietoetsen eenmaal in te drukken verschijnt automatisch het navigatieniveau. Op dit niveau worden de mogelijke toetsfuncties van de bovenste twee toetsen getoond om:
→ lop het volgende lagere niveau te komen (ENTER)
→ terug naar het volgende hogere niveau te gaan (BACK)
→ op een ander niveau in het instellingsmenu te komen (NEXT)
→ een instelling te bevestigen/op te slaan (SAVE/DONE).
Bevestig door binnen 2 seconden nog een keer indrukken de op het navigatieniveau getoonde functie.
Dit navigatieniveau is standaard in de SIGMA ROX 8.0 geactiveerd. Voor het geval u na langer gebruik van de SIGMA ROX 8.0 dit niveau niet meer nodig heeft, kunt u het in het instellingsmenu deactiveren.
3.3 TOETSINDELING
Functietoets 1
Functietoets 2
Met deze toets verlaat u de submenu's of u slaat er de ingestelde waarden mee op.
Met behulp van deze toets komt u in de submenu's of u wijzigt er de bovenste 4-regelige melding mee.
Functietoets min
Functietoets plus
Terugbladeren in een menuniveau...
Verder bladeren in een menuniveau...
...of de vermelde waarde verlagen/wijzigen.
...of de vermelde waarde verhogen/wijzigen.

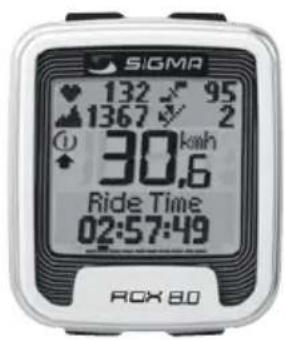

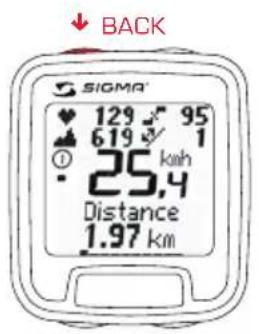

3.4 DISPLAyOPBOUW - FUNCTIONALITeIT
De displayweergave van de ROX 8.0 is in 3 hoofdgebieden verdeeld:
3.4.1 BOVeNSTe DOT-MATRIXBLOk
Dit blok toont gedifferentieerde informatie afhankelijk van het menu waarin u zich bevindt.

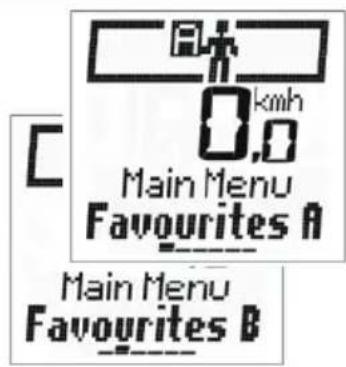

3.4.1.1 FAVORleTeN A eN B
Hier kunnen tot 4 actuele waarden getoond worden:
→ De actuele hoogte (permanent)
→ De actuele stijging (permanent)
→ De actuele hartslag (alleen als de borstriem omgedaan is)
→ De actuele trapfrequentie (alleen als de trapfrequentiezender gemonteerd is).
Bij het indrukken van de bovenste rechtertoets kan de weergave gewijzigd worden zodat er slechts nog een van de in totaal 4 fucties getoond wordt.
3.4.1.2 NAVIGATIeNIVeAU
Als de functie geactiveerd is, verschijnt het navigatieniveau steeds door eenmalig indrukken van een van de beide bovenste functietoetsen. In het navigatieniveau worden de mogelijke toetsfuncties getoond. Als u wat meer vertrouwd bent met het apparaat en de functies ervan, heeft u de mogelijkheid in het menuonderdeel „Instelling“ het navigatieniveau uit te schakelen [Instellen/Apparaat/Toetsinfo].
Het bovenste DOT-matrixblok, de zogenaamde „Informatielijst“ dus, helpt u bij de oriëntatie van de niveaus. Dit geldt voor de volgende menuniveaus: „Ritgegevens“, „Tijd“, „Opslaan“, „Instellen“.
In het bovenste deel van het display wordt het hoofdmenu getoond, in het onderste deel het submenu waarin u zich op dat moment bevindt.
3.4.2 MIDDeLSTe SeGMeNT/ICOONWeeRGAVe
Deze segmentweergave toont u als voorbeeld de actuele snelheid.
Ook de volgende symbolen zijn in dit deel van het display zichtbaar:
s I/Fiets II-symbol
elheidsvergelijking door middelde snelheid
ringestelde eenheid (h of mp/h)
opwatch actief
untdown actief
ekker actief
3.4.3 ONDeRSTe DOT-MATRIXBLOk
In dit blok wordt de geselecteerde actieve functie getoond, ongeacht in welk menu/submenu u zich bevindt.
3.5 MeNUBOOM/INDeLING VAN De SIGMA ROX 8.0
3.6 WeLke FUNCTIeS eN eIGeNSCHAPPeN HeeFT De SIGMA ROX 8.0?
De SIGMA ROX 8.0 is een veelomvattend apparaat dat bedoeld is om een rit/training optimaal te
plannen, te volgen en te analyseren.
3.6.1 FUNCTIeS
De SIGMA ROX is uitgerust met een veelvoud aan functies. Naast de klassieke fietsfuncties biedt de SIGMA ROX 8.0 ook hartslag-, hoogte- en hellingsfuncties, waardoor een overzicht van de belangrijkste ritgegevens gegarandeerd is.
Met de SIGMA ROX 8.0 is niet alleen een analyse van de ritgegevens mogelijk, het apparaat heeft ook eigenschappen die het gebruik ervan vereenvoudigen [favorieten, navigatieniveaus etc.]
3.6.2 BeWeGINGSSeNSOR
De SIGMA ROX 8.0 is uitgerust met een bewegingssensor. Deze bewegingssensor heeft 2 afzonderlijke taken.
→ De automatische Start/Stop
→ De hoogtemeting.
Dankzij de bewegingssensor ontwaakt de SIGMA ROX 8.0 bij kleine bewegingen van de fiets (voorop-gesteld dat de SIGMA ROX 8.0 al op de houder is gemonteerd). Het is dus niet nodig een toets in te drukken om hem te activeren.
De bewegingssensor corrigeert de actuele hoogte automatisch en de SIGMA ROX 8.0 slaat de actuele hoogte op voordat hij in de slaapmodus springt. Bij het volgende ontwaken wordt de laatst opgeslagen
hoogte overgenomen, ongeacht mogelijke luchtdruk-wijzigingen. In geval van een verplaatsing en zonder dat de SIGMA ROX 8.0 op de houder is gemonteerd, registreert de bewegingssensor de bewegingen van de SIGMA ROX 8.0 en verricht met regelmatige tussenpozen een luchtdrukmeting.
Daardoor wordt de hoogte van de SIGMA ROX 8.0 geactualiseerd tijdens de rit naar de volgende plaats. Dat betekent dat een kalibrering op de plaats van bestemming niet meer dwingend noodzakelijk is.
Aanwijzing: Denk eraan dat bij een autorit de lucht-drukmeting door de airco beïnvloedt wordt en tot onnauwkeurige metingen kan leiden.
3.6.3 FAVORIeTeN
Door de individuele programmering van de beschikbare „favorieten“, is „klikken“ tijdens de rit niet meer nodig
In de favorieten slaat u de noodzakelijke toerfuncties op die u tijdens de rit nodig heeft. U kunt in de actuele favorieten tot 10 posities gebruiken.
Nu hoeft u tijdens de rit niet meer door 30 functies en 5 niveaus te klikken, maar gebruikt u de door u persoonlijk samengestelde functies. Op deze manier kunt u zich volledig op de rit concentreren.
3.6.4 VeRBeRGeN VAN De WAARDeN TijDeNS De RIT
Tijdens de rit zijn de niet dwingend noodzakelijke functies verborgen. Zo staan de 2 favorietenmenu's en alle ritgegevens ter beschikking.
Alle andere hoofdmenu's - „Opslaan“ en „Instellen“ - zijn verborgen.
3.6.5 7 RITTeN
Hier kunt u nagenoeg alle ritgegevens, zoals in het SIGMA ROX 8.0-display weergegeven, selectief
opslaan. Er zijn tot 7 ritten op te slaan.
3.6.6 PC INTeRFACe
Zoals eerder opgemerkt is de SIGMA ROX 8.0. PC-ready, dat wil zeggen dat hij op de PC aangesloten kan worden. Het optionele „Docking Station“ maakt het mogelijk de opgeslagen gegevens van de SIGMA ROX 8.0. naar de PC te verzenden.
Ook het instellen van de SIGMA ROX 8.0 kunt u op de PC doen, waarna de gegevens naar de fietscomputer worden overgedragen. U kunt uw SIGMA ROX 8.0 snel en eenvoudig instellen, zonder alle menuniveaus te doorlopen.
4 INGeBRUIkNeMING
4.1 VeRLATeN VAN De SLAAPMODUS
De SIGMA ROX 8.0 wordt bij elke beweging van de fiets gewekt. Indien de SIGMA ROX 8.0 niet op de houder is gemonteerd, wordt hij pas gewekt door
het indrukken van een willekeurige toets.
4.2 FUNCTIeBeRelk VAN De SIGMA ROX 8.0
→ Naast de klassieke fietsfuncties kan de SIGMA ROX 8.0 ook de trapfrequentie, de hartslag en de hoogte/stijging meten.
→ Alle functiegebieden – fiets, hartslag, hoogte – zijn weer in andere gebieden onderverdeeld waarin alle afzonderlijke functies af te lezen zijn.
→ Alle actuele waarden - snelheid van dat moment, actuele hoogte, actuele hartslag, actuele trap-frequentie en actuele stijging - zijn in het grote 6-regelige display eenvoudig en permanent af te lezen.
→ De SIGMA ROX 8.0 heeft klassieke kenmerken van de fietscomputer zoals bijvoorbeeld 2 instelbare fietsmaten die automatisch herkend worden (met behulp van de snelheidszenders), een automatische Start/Stop en een kalibrering van de hoogte met 3 verschillende mogelijkheden.
5 FUNCTIEBESCHRIJVING
[functies die tijdens de rit ingeschakeld zijn]
5.1 FAVORIETEN A EN B
De favorieten A en B kunnen door max. 10 functies bezet worden. Deze kunt u zelf uitkiezen. De door ons voorgeprogrammeerde instelling van de favorieten is enerzijds voor vlak terrein, anderzijds voor de bergen en kan individueel gewijzigd worden.
→ Favorieten A -
afstand/rijtijd/∅-snelheid/max. snelheid/zonebalken/calorieën/countdown/stopwatch/actuele temperatuur/tijd.
→ Favorieten B -
afstand/rijtijd/∅-snelheid/zonebalken/hoogtemeter X/afstand X/stijgingssnelheid/max.stijgingssnelheid X/max.hoogte/tijd.
5.2 FIETSFUNCTIONS
Alle fietsfuncties zijn onder: „ritgegevens/fietsen“ te vinden.
De volgende functies zijn onderdeel van de submenu's: afstand/rijtijd/∅-snelheid/max. snelheid/afstand+/afstand-/∅-trapfrequentie/max. trapfrequentie.
Het gaat hier om 2 aparte afstandmeters (afstand+/afstand-). Zij maken een intervaltraining of een rit volgens Roadbook mogelijk. Beide zijn voorprogrammeerbaar en apart terug te zetten.
Alle hartslagfuncties zijn onder: „ritgegevens/hartslag“ te vinden.
De volgende functies zijn onderdeel van de submenu's: zonebalken/gemiddelde HF/max. HF/tijd in de 1., 2. en 3. zone/calorieën
De ROX 8.0 heeft 3 hartslagzones. Deze zones worden automatisch, bij invoeren van de „gebruiker“-instellingen, berekend.
De 3 voorberekende zones zijn:
→ Zone 1: 55-70% van de HF max. - Regeneratietraining
→ Zone 2: 70-80% van de HF max. - Hartbloedsomlooptraining
→ Zone 3: 80-100% van de HF max. - Prestatietraining
5 FUNCTIEBESCHRIJVING
(functions die tijdens de rit ingeschakeld zijn)
5.4 TEMPERATUURFUNCTIES
Alle temperatuurfuncties zijn onder: „ritgegevens/temperatuur“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
actuele/minimale/maximale temperatuur.
5.5 BERGOPFUNCTIONS
Alle bergopfuncties zijn onder: „ritgegevens/bergop“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
hoogtemeter/max. hoogte/afstand/rijtijd/∅-snelheid/stijgingssnelheid/max. stijgingssnelheid/∅-stijging/max. stijging.
De stijgingssnelheid toont u de verticale, actuele snelheid in meters per
minuut. Zo kunt u snel berekenen hoeveel tijd u tot de top nodig heeft. Het
gaat hier om een actuele functie, zoals snelheid.
5.6 BERGAFFUNCTIES
Alle bergaffuncties zijn onder: „ritgegevens/bergaf“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
hoogtemeter/afstand/rijtijd/∅-snelheid/stijgingssnelheid/
max. stijgingssnelheid/∅-stijging/max. stijging.
5.7 TIJDFUNCTIES
Alle bergaffuncties zijn onder: „tijd“ te vinden.
De volgende functies zijn onderdeel van de submenu's:
tijd/datum/stopwatch/countdown/wekker.
De stopwatch wordt met de bovenste rechtertoets gestart resp. gestopt.
Met de linkertoets kunt u de stopwatch op O terugzetten. De stopwatch
loopt onafhankelijk van de rijtijd en moet daarom handmatig gestart resp.
gestopt worden.
Om de countdown voor te programmeren, drukt u op de rechter boventoets.
Volg de aanwijzing in het display om de tijd in te stellen. Na het instellen van
de tijd, start, resp. stopt u de countdown door indrukken van de rechter
boventoets. Met de linkertoets zet u de countdown weer op O terug.
5 FUNCTIEBESCHRIJVING
[functies die tijdens de rit ingeschakeld zijn]
5.8 SPECIALE FUNCTIONS
5.8.1 LICHTMANAGER
De SIGMA ROX 8.0 is uitgerust met een lichtmanager. Het licht kan geactiveerd, resp. gedeactiveerd worden (zie hiervoor de volgende tekeningen). Bij geactiveerd licht wordt elke keer als een toets wordt ingedrukt het licht ingeschakeld dat vervolgens 3 seconden lang brandt - mits er binnen deze 3 seconden geen toets wordt ingedrukt. De melding wordt door de bediening van het licht niet gewijzigd. Om een functie met ingeschakeld licht te activeren, dient u binnen 3 seconden een andere toets in te drukken, zo lang tot de gewenste functie bereikt is.
Opmerking: Als de ROX 8.0 zich in de slaapmodus bevindt, wordt de lichtmanager automatisch gedeactiveerd.
5.8.2 KALIBRERING VAN DE HOOGTE
De hoogtemeting van de SIGMA ROX 8.0 wordt aan de hand van de barometrische luchtdruk berekend. Elke weersverandering betekent een verandering van de luchtdruk wat weer tot een verandering van de actuele hoogte leiden kan. Om deze luchtdruk-verandering te kompenseren dient u een referentie-
hoogte in de SIGMA ROX 8.0 in te voeren (de zogenaamde kalibrering).
U kunt de kalibrering ook handmatig uitvoeren. Het navolgende geeft aan hoe u dat kunt doen:
5 FUNCTIEBESCHRIJVING
(functions die tijdens de rit ingeschakeld zijn)
5.8.2 KALIBRERING VAN DE HOOGTE
De SIGMA ROX 8.0 biedt u 3 verschillende vormen van kalibrering:
→ 3 Starthoogten
De starchoogte is de hoogte van uw gebruikelijke startplaats (meestal uw woonplaats). Deze waarde kunt u aflezen van plattegronden of landkaarten. De waarde wordt eenmalig in de SIGMA ROX 8.0 ingevoerd en kan binnen een paar seconden gekalibreerd worden. De SIGMA ROX 8.0 heeft de mogelijkheid 3 verschillende starchoogten in te stellen.
→ De actuele hoogte
De actuele hoogte is de hoogte van de plaats waarop u zich op dat moment bevindt onafhankelijk van de starthoogte (uw startplaats, een berghut of een plaats verder weg). De actuele hoogte wordt gebruikt als u met uw fiets onderweg bent en er een hoogtemelding is.
→ De luchtdruk op zeeniveau
Voor het geval u zich op een onbekende plaats bevindt [geen gegevens van de actuele hoogte beschikbaar], kunt u de zogenaamde „Luchtdruk op zeeniveau“ invoeren om de actuele hoogte te kaliberen. Informatie over de luchtdruk gereduceerd op zeeniveau kunt u op internet (bijv. www.meteo24.de), in de krant of op het vliegveld krijgen.
LET OP: De luchtdruk van uw weerstation is de actuele luchtdruk, niet de luchtdruk gereduceerd op zeeniveau!
Om de luchtdruk te meten zitten er aan de onderkant van de SIGMA ROX 8.0 3 gaatjes. Deze gaatjes moeten altijd open blijven en dienen daarom regelmatig gereinigd te worden. Niet met een puntig voorwerp in de opening steken!
6 GEBRUIK VAN DE SIGMA ROX 8.0
In dit hoofdstuk behandelen we alle functies en eigenschappen van de SIGMA ROX 8.0 om zorgeloos te kunnen rijden.
De favorieten A en B zijn twee gebieden waarin u uw persoonlijk belangrijkste functies kunt programmeren. Beide favorieten zijn met bepaalde functies bezet maar kunnen op elk moment gewijzigd worden.
Beide favorieten kunnen met in totaal 10 functies gevuld worden. Zo heeft u tot 15 functies (snelheid, actuele hoogte, actuele hartslag, actuele trapfrequentie en 10 functies uit de favorieten) waarop u eenvoudig tijdens de rit kunt teruggrijpen.
6.2 OP NUL STELLEN/OPSLAAN VAN AFZONDERLIJKE RITTEN (ACTUELE WAARDEN)
De ritwaarden van de ROX 8.0 worden niet automatisch opgeslagen. Het opslaan in de „7 ritten“ gebeurt handmatig. Dit maakt het selectief opslaan van ritten mogelijk.
Het wissen/opslaan van ritgegevens is alleen in de hoofdmenu's: „favorieten A“, „favorieten B“, en „ritgegevens“ mogelijk. Om de tourgegevens te wissen/op te slaan, handelt u als volgt:
Als de ritgegevens al gewist werden, verschijnt in het display: „Ritgegevens opgeslagen en op nul gesteld.“
Opmerking: Als u de ritgegevens opslaat, worden de actuele waarden automatisch op nul gesteld.
7 INSTeLLINGeN
7.1 INSTeLLINGeN VAN De SIGMA ROX 8.0
De instelling van de betreffende functies in de SIGMA ROX 8.0 dient altijd op dezelfde manier te gebeuren.
Het basisprincipe van de instelling wordt aan de hand van het volgende voorbeeld verduidelijkt:
7.1.1 INSTeLLeN/APPARAAT/TljD
→ Taal
→ Tijd
→ Datum
→ Geluidssterkte
→ Zonealarm
→ Toetsinfo
→ Mijn naam
→ Starthoogte 1
→ Starthoogte 2
→ Starthoogte 3
7.5 GeBRUIkeR
→ Geslacht
→ Verjaardag
→ Gewicht
→ Maximale Hartfrequentie
→ 1. HF-Zone
→ 2. HF-Zone
→ 3. HF-Zone
7.6 FAVORIeTeN A eN B
→ Afstand I, II en I+II
→ Rijtijd
→ Calorieën I,II en I+II
→ Hoogtemeter I,II en I+II
→ Max. Hoogte I,II en I+II
→ Afstand I, II en I+II
→ Rijtijd I,II en I+II
→ Hoogtemeter I,II en I+II
→ Afstand I, II en I+II
→ Rijtijd I,II en I+II
U kunt uw SIGMA ROX 8.0 op elk moment op de fabrieksinstellingen terugzetten. Daarbij worden alle totaalwaarden op nul gesteld en alle voorinstellingen zoals bij levering getoond.
Om op fabrieksinstelling terug te zetten, gaat u als volgt te werk:
Nadat de SIGMA ROX 8.0 op fabrieksinstelling teruggezet is, keert de fietscomputer terug in de diepeslaapmodus.
Om deze modus te verlaten, volgt u de procedure in Hoofdstuk 3.1
8 PROBLEMEN OPLOSSEN
Geen snelheidsmelding
→ Is de computer op de juiste manier op de houder geschoven?
→ Heeft u het contact op roest/corrosie gecontroleerd?
→ Heeft u de afstand magneet/zender [max. 12 mm.] gecontroleerd?
→ Heeft u gecontroleerd of de magneet gemagnetiseerd is?
→ Heeft u de batterijen van de snelheidszenders gecontroleerd?
Geen trapfrequentiemelding
→ Heeft u de afstand magneet/zender (max. 12 mm.) gecontroleerd?
→ Heeft u gecontroleerd of de magneet gemagnetiseerd is?
→ Heeft u de batterijen van de zenders gecontroleerd?
Geen hartslagmelding
→ Zijn de elektroden vochtig genoeg?
→ Heeft u de batterijen gecontroleerd?
Geen displaymelding
→ Heeft u de batterijen van de SIGMA ROX 8.0 gecontroleerd?
→ Zit de batterij er op de juiste manier in [naar boven]?
→ Zijn de batterijcontactpunten in orde (voorzichtig bijbuigen)?
Foute snelheidsmelding
→ Zijn er 2 magneten gemonteerd?
→ Is de magneet juist geplaatst (parallel aan de zender en centrisch t.o.v. de zender)?
→ Is de wielmaat juist ingesteld?
→ Is de zender op de juiste fiets ingesteld [fiets I of II]?
Display zwart/traag
→ Is de temperatuur te hoog (>60°C) of te laag (<0°C)?
Geen synchronisering
→ Heeft u de afstand magneet/zender(s) gecontroleerd?
→ Is/Zijn de batterijen van de zender(s) leeg? Heeft u de reikwijdte van de betreffende zender gecontroleerd?
→ Bij gebruik van een naafdynamo, de positie van de zenders a.u.b. wijzigen.
Melding „TOO MANY SIGNALS“
→ De afstand tot de andere zenders vergroten en op een willekeurige toets drukken.
8.1 FAQ (MEESTGESTELDE VRAGEN)
Kan ik de batterij zelf vervangen?
Alle exemplaren van de SIGMA ROX 8.0 zijn voorzien van een batterijvak, zodat de gebruiker zelf de batterij kan vervangen. Let daarbij wel goed op dat de afdichtring voor het sluiten van het batterijvak juist geplaatst is.
Kan iemand anders met een andere fietscomputer/hartslagmeter storingen veroorzaken?
Het digitale zendsysteem is gecodeerd.
Daardoor is wederzijdse storing van twee apparaten nagenoeg uitgesloten. Let er bij de synchronisering van de ontvanger met de zender op, dat er zich geen andere SIGMA ROX-apparaten in de buurt bevinden.
Hoe lang blijft de battterij in de zender/ontvanger het doen?
De levensduur van de batterij hangt af van de gebruiksfrequentie en het gebruik van de lichtmanager. In de regel zijn alle onderdelen van de SIGMA ROX 8.0 zo gemaakt dat de batterij minmaal 1 jaar meegaat (uitgaande van een gebruik van 1 uur per dag).
Is het STS-zendsysteem compatibel met het DTS-systeem?
Het zendsysteem van de SIGMA ROX 8.0 is de vernieuwde versie van het bestaande DTS-systeem en daardoor niet meer compatibel.
De hoogte verandert terwijl ik op dezelfde plaats blijf. Hoe kan dat?
De hoogtemeting van de SIGMA ROX 8.0 is gebaseerd op barometrische hoogtemeting. Omdat de barometrische luchtdruk voortdurend verandert, kan dat leiden tot een wijziging van de actuele hoogte, ook als u zich niet beweegt. De SIGMA ROX 8.0 is echter uitgerust met een systeem dat de actuele hoogte vasthoudt als het apparaat in de „slaapmodus“ springt. Zo kunnen we een constante actuele hoogte garanderen, vooropgesteld dat het apparaat niet regelmatig wordt bewogen.
Waarom moet ik altijd de actuele hoogte kalibreren?
Omdat we gebruik maken van de barometrische luchtdruk om de actuele hoogte te bepalen, leiden de permanente veranderingen van de actuele luchrdruk tot wijzigingen in de actuele hoogte. Om deze voortdurende wijzigingen te compenseren en om een nauwkeurigheid van 1 meter in de actuele hoogtemelding te bereiken, dient de SIGMA ROX 8.0 voor elke rit een referentiehoogte ingevoerd te krijgen. De invoer van de referentiehoogte wordt kalibrering genoemd.
9 BATTERIJEN VERWISSELEN
De toestand van de batterij van de ontvanger en die van de betreffende zender wordt kort voordat de batterij leeg is als informatie voor de gebruiker vermeldt. De melding luidt als volgt:
Het verwisselen van de batterij van het betreffende apparaat kunt u vinden in de bijgeleverde tekst.
| Eenheid Voor- Min. Max. instelling | ||||
| Tijd | ||||
| Kloktijd hh:mm 00:00 00:00 23:59 | ||||
| Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099 | ||||
| Stopwatch 1/10s | hh:mm:ss, | 00:00,0 | 00:00,0 | 59:59,9 |
| Countdown timer | hh:mm:ss | 00:00:00 | 00:00:00 | 09:59:59 |
| Wekker | hh:mm 00:00 00:00 23:59 | |||
| Instellingen | ||||
| Volume | 3 1 | 5 | ||
| Fietsmaat 1/2 2.000 | mm | 2.150/ | 800 | 3.999 |
| Starthoogte 1/2/3 | m/ft | 0 | -999 | 4.999/9.999 |
| Geboortedatum 1979 1900 2099 | tt.mm.jj | 31.03. | 01.01. | 31.12. |
| Gewicht | kg/lb | 70 | 20/40 199/39 | 9 |
| Maximale hartslag | bpm | 193 | 100 | 240 |
| 1. Zone - Grenswaarden | bpm | 106 | 40 Zone 2 | lower -5 |
| 2. Zone - Grenzwaarden lower +5 lower | bpm -5 | 135 | Zone 1 | Zone 3 |
| 3. Zone - Grenzwaarden lower +5 upper | bpm -5 | 154 | Zone 2 | Zone 3 |
| Totaalwaarden | ||||
| Totaalafstand fiets 1/2 | km/mi | 0 | 0 | 99.999 |
| Totaaltijd fiets 1/2 | hh:mm 00:00 00:00 9.999:59 | |||
| Totaal calorieënverbruik fiets 1/2 | kcal | 0 | 0 | 999.999 |
| Totaalhoogtemeter fiets 1/2 | m/ft | 0 | 0 | 999.999 |
| Maximale hoogte fiets 1/2 | m/ft | 0 | 0 | 4.999/9.999 |
| Totaalafstand bergop/bergaf fiets 1/2 | km/mi | 0 | 0 | 999.999 |
| Totaaltijd bergop/bergaf fiets 1/2 | hh:mm 00:00 00:00 9.999:59 |
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2450 (Art.nr. 20316)
→ Snelheidszender
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
→ Trapfrequentiezender
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
→ Borstriem
Omgevingstemperatuur +60°C/-10°C Batterijtype CR 2032 (Art.nr. 00396)
11 GARANTIE/VRIJWARING
Wij zijn bij gebreken volgens de wettelijke regels aansprakelijk voor onze betreffende handelspartners. Batterijen zijn van de garantie uitgesloten. Wendt u zich bij een garantiekwestie tot de winkelier waar u uw fietscomputer heeft gekocht. U kunt de fietscomputer met de kassabon en alle toebehoren ook naar het volgende adres sturen. Let daarbij a.u.b. op voldoende frankering.
SIGMA Elektro GmbH
Bij een terecht beroep op de garantie ontvangt u een vervangend exemplaar. Er bestaat slechts recht op het op dat moment actuele model. Technische wijzigingen door de producent voorbehouden.
OBSAH
1 Obsah balení 30
Batterijen horen niet thuis bij het restafval (Europese richtlijn batterijen). Geeft u de batterijen mee met de chemokar.
