ROX 8.0 - Počítač na kolo SIGMA - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ROX 8.0 SIGMA ve formátu PDF.
| Typ produktu | Cyklopočítač |
| Značka | Sigma |
| Model | ROX 8.0 |
| Displej | 3-zónový DOT-maticový displej se zobrazením segmentů pro rychlost |
| Napájení počítače | 1x baterie CR2450 |
| Napájení vysílačů | Vysílač rychlosti a kadence: CR2032; Hrudní pás: CR2032 |
| Měření rychlosti | Pomocí rychlostního vysílače s magnetem (max. 12 mm vzdálenost) |
| Měření kadence | Pomocí vysílače kadence s pedálovým magnetem |
| Měření tepové frekvence | Pomocí hrudního pásu (volitelně dodáván) |
| Měření nadmořské výšky | Barometrické, s pohybovým senzorem pro automatickou korekci |
| Měření teploty | Aktuální, minimální a maximální teplota |
| Časové funkce | Hodiny, datum, stopky, odpočítávání, budík |
| Osvětlení | Manažer osvětlení, automatické při stisknutí tlačítka |
| Paměť | Uložení 7 jízd |
| PC rozhraní | Přes volitelnou dokovací stanici |
| Montáž | Držák na řídítka nebo představec, vysílače s O-kroužky nebo stahovacími pásky |
| Kalibrace výšky | Ručně pomocí 3 počátečních výšek, aktuální výšky nebo tlaku vzduchu na hladině moře |
| Tepové zóny | 3 automaticky vypočítané zóny na základě údajů uživatele |
| Oblíbené položky | 2 programovatelné seznamy oblíbených (A a B) s max. 10 funkcemi na seznam |
| Výdrž baterie | Minimálně 1 rok při průměrném používání (1 hodina denně) |
| Údržba | Pravidelně čistěte; udržujte štěrbiny senzoru tlaku vzduchu volné; nevkládejte ostré předměty do otvorů |
| Životní prostředí | Baterie nevyhazujte do směsného odpadu, odevzdejte do sběrného dvora |
| Záruka | Podle zákonných předpisů; baterie vyloučeny |
Často kladené otázky - ROX 8.0 SIGMA
Dotazy uživatelů ohledně ROX 8.0 SIGMA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Počítač na kolo ve formátu PDF zdarma! Najděte svůj návod ROX 8.0 - SIGMA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ROX 8.0 značky SIGMA.
NÁVOD K OBSLUZE ROX 8.0 SIGMA
2 Montáž SIGMA ROX 8.0 a jeho příslušenství ...... 33
2.1 Montáž držáku 31
2.2 Montáž vysílače - rychlost a frekvence šlapání 31
2.3 Montáž magnetu - rychlost a frekvence šlapání 31
2.4 Montáž SIGMA ROX 8.0 do držáku 31
2.5 Synchronizace 31
2.5.1 Synchronizace rychlosti 31
2.5.2 Synchronizace frekvence šlapání 32
2.5.3 Synchronizace hrudního pásu 32
3 Vše o SIGMA ROX 8.0 32
3.1 První aktivace 32
3.2 Princip navigace SIGMA ROX 8.0 33
3.3 Obsazení tlačítek 33
3.4 Struktura displeje - funkčnost 34
3.4.1 Horní část DOT-Matrix 34
3.4.2 Střední segment/ikony na displeji 35
3.4.3 Dolní část DOT-Matrix 35
3.5 Strom menu SIGMA ROX 8.0 36
3.6 Jaké funkce a vlastnosti má SIGMA ROX 8.0? 37
3.6.1 Rozsah funkcí 37
3.6.2 Pohybový senzor 37
3.6.3 Oblíbené 37
3.6.4 Ztlumení hodnot během jízdy 38
3.6.5 7 tras 38
3.6.6 Počítačové rozhraní 38
4 Uvedení do provozu 38
4.1 Odchod z „režimu Sleep“ 38
4.2 Rozsah funkcí SIGMA ROX 8.0 38
5 Popis funkcí (funkce, které jsou zobrazeny během jízdy) . 39
5.1 Oblíbené A a Oblíbené B 39
5.2 Funkce jízdního kola 39
5.3 Funkce srdeční frekvence 39
5.4 Funkce teploty 40
5.5 Funkce jízdy nahoru 40
5.6 Funkce jízdy dolů 40
5.7 Funkce času 40
5.8 Speciální funkce 41

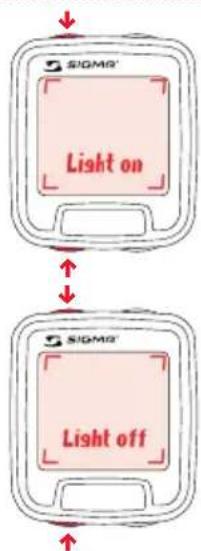

5.8.1 Spořič světla 41
5.8.2 Kalibrace výšky 41
OBSAH
6 Používání SIGMA ROX 8.0 42
6.1 Oblíbené A a B 42

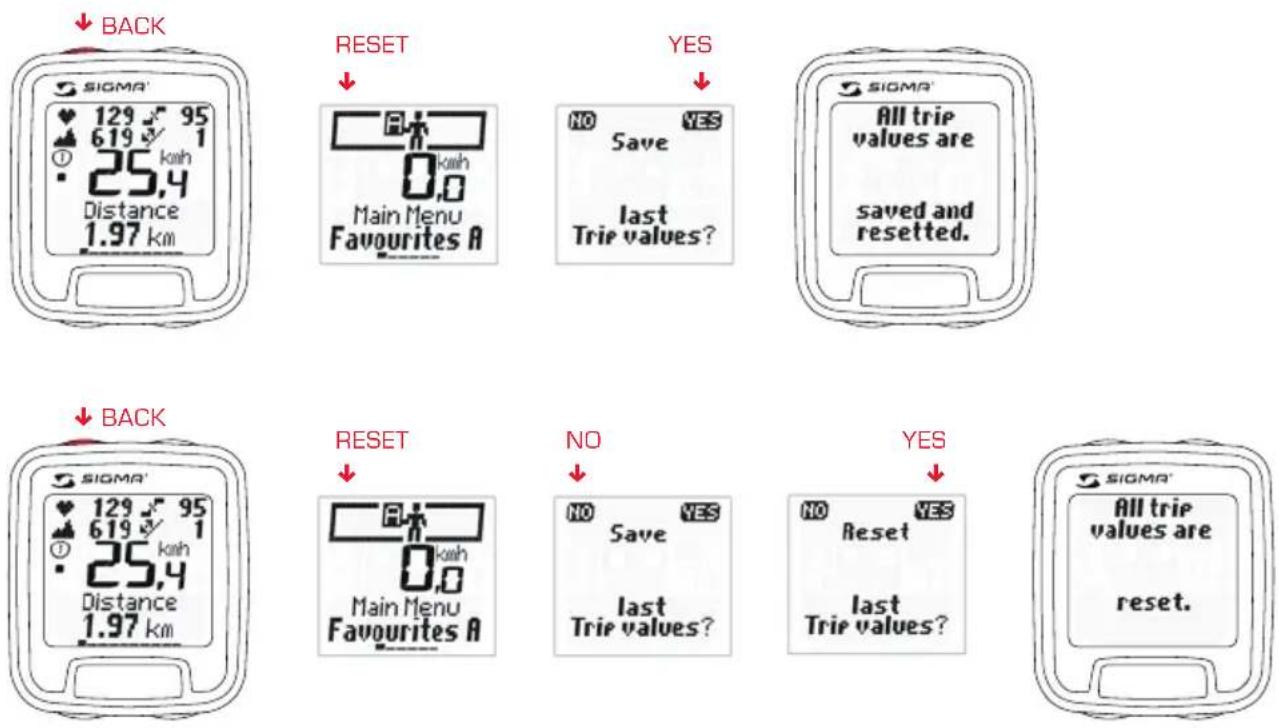

6.2 Vynulování/uložení jednotlivých tras (kumulované hodnoty) 43
7 Nastavení 44
7.1 Nastavení SIGMA ROX 8.0 44

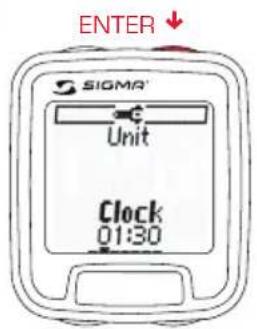

7.1.1 Nastavení/přístroj/čas 44
7.1.2 Nastavení/uživatel/den narození 45
7.2 Přístroj 45
7.3 Jízdní kolo I + II 46
7.4 Počáteční výška 46
7.5 Uživatel 46
7.6 Oblíbené A a B 46
7.7 Celkové hodnoty 47
7.7.1 Jízda na kole 47
7.7.2 Srdeční frekvence 47
7.7.3 Jízda nahoru 47
7.7.4 Jízda dolů 47

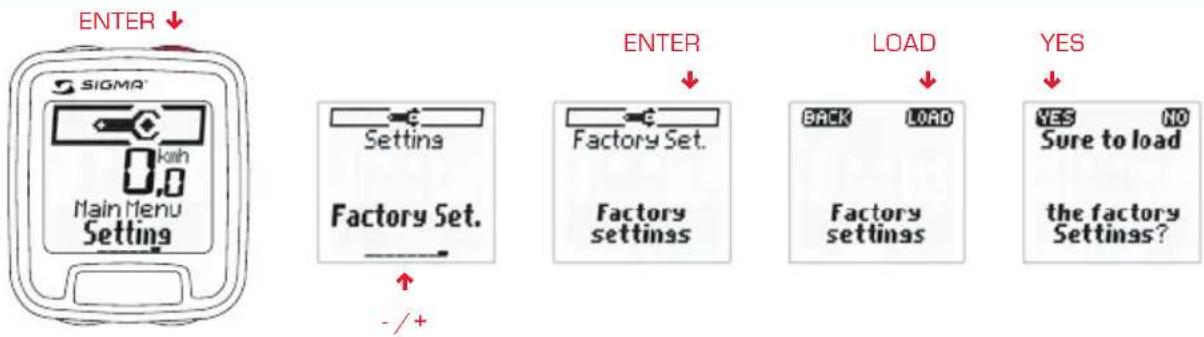

7.8 Výchozí nastavení 48
8 Odstraňování poruch 49
8.1 FAQ (Často kladené otázky) 50
9 Výměna baterie 50
10 Technické údaje 51
10.1 Max/min/výchozí hodnoty 51
10.2 Teplota/Baterie 53
11 Záruka/poskytnutí záruky 53
1 OBSAH BALeNÍ
1 OBSAH BALeNÍ
→ SIGMA ROX 8.0 hlava computeru
→ Vysílač frekvence šlapání
→ Vysílač rychlosti → Hrudní pás
vč. elastického pásu
→ Držák → Upevňovací
příslušenství: 12x O-kroužek Power magnet Magnet na kliku 8x kabelová přichytka
Obrázky k těmto textům k montáži se nacházejí na přiloženém letáku!
2.1 MONTÁŽ DRŽÁKU
→ Ríditka nebo nástavba
→ Odstraňte žlutou fólii
2.2 MONTÁŽ VySÍLAČe - RyCHLOST A FRekVeNCe ŠLAPÁNÍ
→ Oba vysilače je možné namontovat bud pomoci přichytky kabelu [trvalé upevnění], nebo volitelně pomocí O-kroužku.
→ Pro dosažení potřebných 12 mm nebo méně namontujte vysílač a magnet blíže k náboji.
2.3 MONTÁŽ MAGNeTU - RyCHLOST A FRekVeNCe ŠLAPÁNÍ
2.4 MONTÁŽ SIGMA ROX 8.0 DO DRŽÁKU
2.5 SyNCHRONIZACe
Ve smontovaném stavu je SIGMA ROX 8.0 pri každé aktivaci z režimu Sleep pripraven k synchronizaci s každým vysilačem - rychlosti, frekvence šlapání a srdeční frekvence.
Při synchronizaci s vysilačem rychlosti na displeji bliká zobrazení rychlosti. Jakmile zobrazení přestane blikat,
SIGMA ROX 8.0 je synchronizován s vysilačem rychlosti a ukazuje aktuální rychlost.
Přitom se automaticky paralelně synchronizuje vysílač frekvence šlapání a hrudní pás. Jakmile je provedena odpovídající synchronizace, příslušná hodnota se zobrazí v menu Oblíbené (A a/nebo B) v horní části DOT-Matrix.
2.5.1 SYNCHRONIZACe RyCHLOSTI
Existují 2 možnosti:
→ Rozjedte se, po 3 otáčkách kol se přijímač zpravidla synchronizuje s vysilačem.
→ Otáčejte předním kolem, dokud nepřestane blikat zobrazení KM/H.
2.5.2 SYNCHRONIZACe FRekVeNCe ŠLAPÁNÍ
Existují 2 možnosti:
→ Rozjedte se, po 3 otáčkách pedálů se přijímač zpravidla synchronizuje s vysílačem.
→ Pohybujte pedály nahoru a dolů, dokud se nezobrazí aktuální frekvence šlapání.
2.5.3 SyNCHRONIZACe HRUDNÍHO PÁSU
Přiložení hrudního pásu. Pohybujte se prosím v blízkosti SIGMA ROX 8.0 nebo nasedněte na kolo.
SIGMA ROX 8.0 se s hrudním pásem synchronizuje zpravidla za méně než 10 sekund.
Na displeji se pak objeví aktuální puls.
3 VŠe O SIGMA ROX 8.0
3.1 PRVNI AkTIVACe
Při dodání se SIGMA ROX 8.0 nachází v tzv. režimu hlubokého spánku. Tento režim ukončíte tisknutím
libovolného tlačitka po dobu 5 sekund. Pak postupujte podle pokynů na displeji.
↑
Libovolné tlačitko přidržte stisknuté po dobu 5 sekund.
Tlačítkem +/- vyberte požadovaný jazyk a uložte pomocí „SAVE“.
Displej preskoči na hlavní menu „Oblíbené A“.
3.2 PRINCIP NAVIGACE SIGMA ROX 8.0
SIGMA ROX 8.0 zahrnuje až 5 úrovní menu. Při navigaci mezi menu a podmenu SIGMA ROX 8.0 byste se měli vždy orientovat podle stromového diagramu v kapitole 3.5.
Navigace v menu SIGMA ROX 8.0 je pro uživatele podstatně zjednodušena pomocí navigační úrovně. Jednorázovým stisknutím jednoho ze dvou horních funkčních tlačítek se automaticky objeví navigační úroveň.
Na této úrovni se zobrazi možné funkce obou horních tlačítek, abyste:
→ se dostali do další nižší úrovně (ENTER),
→ se dostali zpět do další vyšší úrovně (BACK),
→ se dostali do jiné úrovně v menu nastavení (NEXT);
→ potvrdili/uložili nastavení (SAVE/DONE).
Funkci zobrazenou v navigační úrovni potvrdte během 2 sekund dalším kliknutím.
Tato navigační úroveň je v SIGMA ROX 8.0 aktivována standardně. Pokud po delším používání SIGMA ROX 8.0 již tuto navigační úroveň nepotřebujete, je možné ji v menu nastavení deaktivovat.

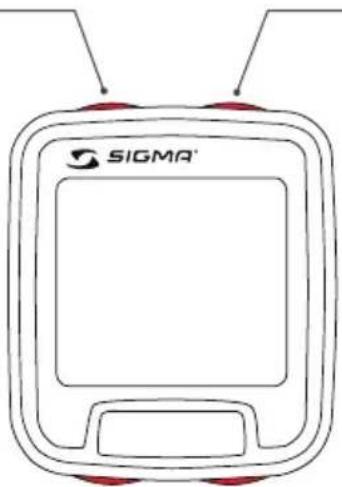

3.3 OBSAZENÍ TLAČÍTEK
Funkční tlačítko 1
Funkční tlačítko 2
Tímto tlačítkem opustíte podmenu nebo uložíte nastavené hodnoty.
Pomocí tohoto tlačítka se dostanete do podmenu nebo přepnete horní čtyřrádkový displej.
Funkční tlačítko minus
Funkční tlačítko plus
Listovat zpět v jedné úrovni menu...
Listovat vpřed v jedné úrovni menu...
...nebo snížit/změnit zobrazenou hodnotu.
... nebo zvýšit/změnit zobrazenou hodnotu.

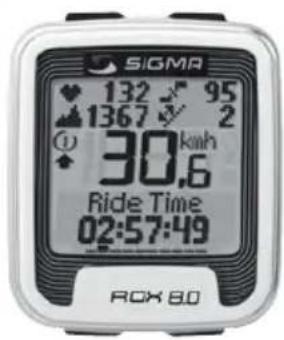

3.4 STRUKTURA DISPLeje - FUNKČNOST
Zobrazení displeje ROX 8.0 je rozčleněno do 3 hlavních oblastí:
3.4.1 HORNÍ ČÁST DOT-MATRIX
V této části se zobrazují různé informace podle toho, ve kterém menu se nacházíte.
Zde mohou být zobrazeny až 4 aktuální hodnoty:
→ DAktuální výška (permanentně)
→ Aktuální stoupání (permanentně)
→ Aktuální puls (pouze pokud je přiložen hrudní pás)
→ Aktuální frekvence šlapání (pouze pokud je namontován vysílač frekvence šlapání)
Stisknutím horního pravého tlačítka je možné zobrazení změnit tak, že je zobrazena pouze jedna z celkem 4 funkcí.
3.4.1.2 NAVIGAČNÍ ÚROVeŇ
Pokud je tato funkce aktivována, objeví se navigační úroveň vždy po jednorázovém stisknutí jednoho ze dvou horních funkčních tlačítek.
V navigační úrovni se zobrazí možné funkce tlačítek. Poté, co se s přístrojem a jeho funkcemí seznámíte, máte možnost v bodě menu „Nastavení“ navigační úroveň vypnout (Nastavení/Přístroj/Tlačítka Informace).
3.4.1.3 INFORMAČNÍ LIŠTA
Při orientaci v úrovních vám pomáhá horní část DOT-Matrix, tedy tzv. „Informační lišta“. Platí to pro následující úrovně menu:
„Data trasy“; „Doba“; „Pamět“; „Nastavení“.
V horní části displeje se zobrazí hlavní menu, v dolní části podmenu, ve kterém se právě nacházíte.
3.4.2 STŘeDNÍ SeGMeNT/IkONy NA DISPLejl
Toto segmentové zobrazení vám napřiklad udává aktuální rychlost.
V této části displeje lze také vidět následující symboly:
mbol jízdní kolo l/jízdní kolo ll
ynání rychlosti
úměrnou rychlostí
lem nastavená jednotka
/h nebo mile/h]
ivní stopky
ivní odpočítávání
tivní budík
3.4.3 DOLNÍ ČÁST DOT-MATRIX
V této části je zobrazena zvolená aktivní funkce nezávisle na tom, ve kterém menu/podmenu se nacházíte.

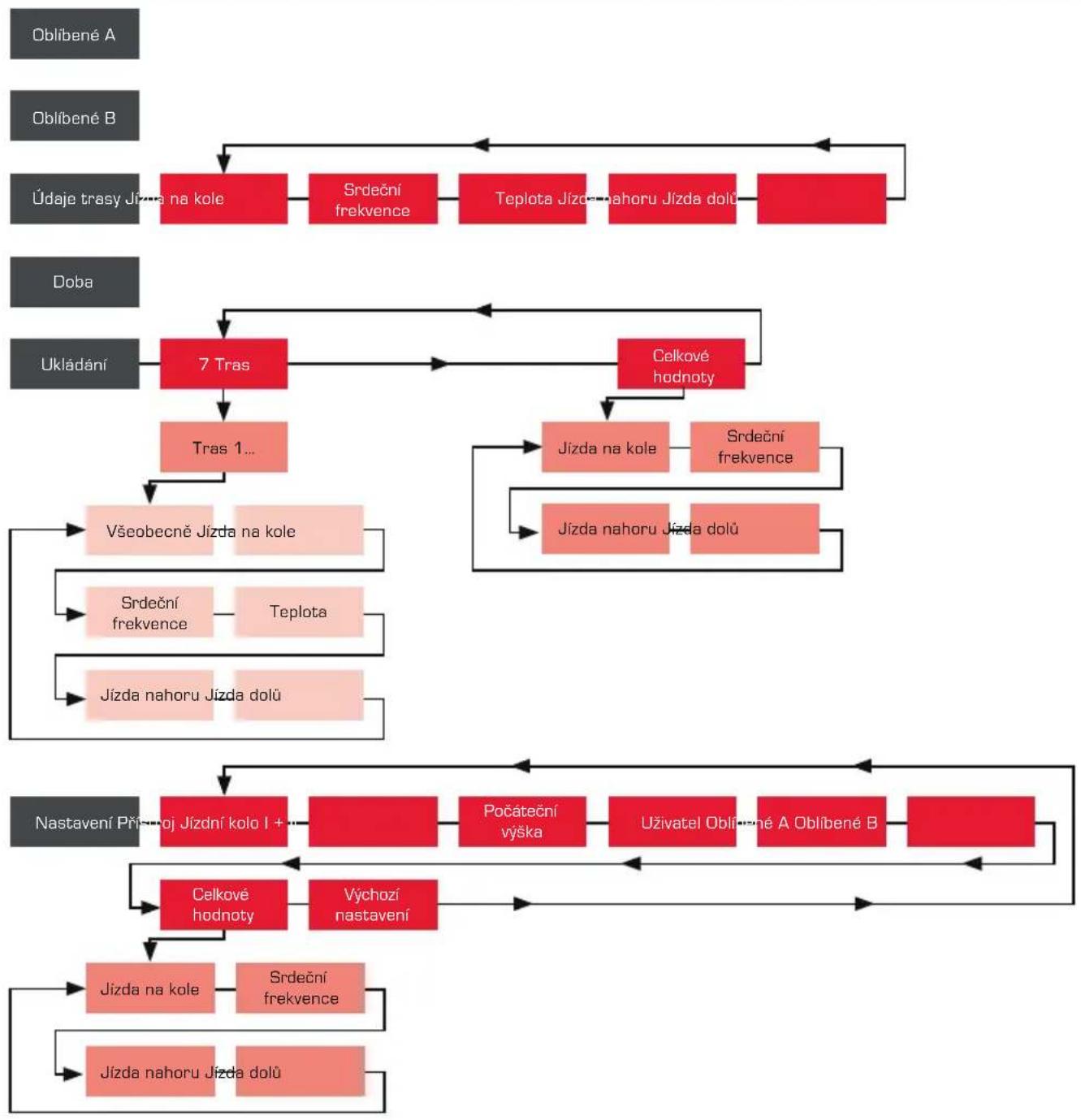

3.5 STROM MeNU/ROZČLeNĚNÍ SIGMA ROX 8.0
3.6 JAKÉ FUNKCE A VLASTNOSTI MÁ SIGMA ROX 8.0?
SIGMA ROX 8.0 je prístroj s množstvím funkcí, který umožnuje nejlepší plánování, sledování a vyhodnocování závodů/tréninků.
3.6.1 ROZSAH FUNKCÍ
SIGMA ROX 8.0 je vybaven velmi rozmanitými funkcemí. Kromě klasických funkcí pro jízdní kolo má SIGMA ROX 8.0 navíc funkce pulzu, výšky a sklonu, které zajištují přehled důležitých dat trasy.
SIGMA ROX 8.0 umožnuje nejen vyhodnocení dat trasy, ale má také vlastnosti, které usnadňují jeho používání [Oblíbené, navigační úroveň a mnoho dalších].
3.6.2 POHYBOVÝ SENZOR
SIGMA ROX 8.0 je vybaven pohybovým senzorem. Tento pohybový senzor má 2 různé úkoly:
→ Automatická funkce start/stop
→ Měření výšky
Díky pohybovému senzoru se SIGMA ROX 8.0 aktivuje již při malých pohybech jízdního kola (za předpokladu, že je SIGMA ROX 8.0 již přimontován do držáku). Proto není k jeho aktivaci třeba stisknout žádné tlačítko.
Senzor pohybu automaticky koriguje aktuální výšku a SIGMA ROX 8.0 tuto aktuální výšku uloží, než přejde do režimu Sleep. Při přístím probuzení se převezme poslední uložená výška, nehledě na možné změny
tlaku vzduchu. V případě změny místa a když SIGMA ROX 8.0 není přimontován do držáku, registruje pohybový senzor pohyby SIGMA ROX 8.0 a v pravidelných odstupech provádí měření tlaku vzduchu. Výška SIGMA ROX 8.0 se tak aktualizuje během jízdy na další místo. To znamená, že kalibrace v cílovém místě již není nezbytně nutná.
Poznámka: Povšimněte si prosím, že při jízdě autem dojde k omezení měření tlaku vzduchu kvůli klimatizaci, což může vést k nepřesnému měření.
3.6.3 OBLÍBENÉ
Individuálním naprogramováním „Oblíbených“, které jsou k dispozici, je možné předejít „klikání“ během jízdy.
V Oblíbených si uložíte nezbytné funkce trasy, které potřebujete během jízdy. Do příslušných oblastí Oblíbených můžete vložit až 10 položek.
Nyní již nemusíte během jízdy procházet klikáním 30 funkcemí a 5 úrovněmi, využíváte pouze individuálně sestavené funkce. Můžete se tak zcela soustředit na jízdu.
3.6.4 ZTLUMeNÍ HODNOT BĚHeM jÍZDy
Během jízdy jsou ztlumeny funkce, které nejsou nezbytně nutné. Máte tak k dispozici 2 menu. Oblíbené a veškerá data tras.
Všechna ostatní hlavní menu - „Pamět“ a „Nastavení“ - jsou ztlumena.
3.6.5 7 TRAS
Do této paměti lze selektivně ukládat veškerá data tras tak, jak jsou zobrazena na displeji SIGMA ROX 8.0. Je možné uložit až 7 tras.
3.6.6 POČÍTAČOVÉ ROZHRANÍ
Jak již bylo zmíněno, SIGMA ROX 8.0 je možno připojit k počítači. Volitelná „dokovací stanice“ umožňuje odesílání uložených dat ze SIGMA ROX 8.0 do vašeho počítače.
Můžete také provést nastavení SIGMA ROX 8.0 na počítači, pak bude možné prěnášet data do cyklistického computeru. Váš SIGMA ROX 8.0 tak můžete rychle a snadno nastavit bez nutnosti procházet klikáním všechny úrovně menu.
4 UVeDeNÍ DO PROVOZU
4.1 ODCHOD Z ReŽIMU SLeeP
SIGMA ROX 8.0 se aktivuje pri každém pohybu jízdního kola. Pokud SIGMA ROX 8.0 není namontován do držáku, je jeho aktivace možná stisknutím tlačítka (libovolného).
4.2 ROZSAH FUNkCÍ SIGMA ROX 8.0
→ SIGMA ROX 8.0 je mnohostranný cyklistický computer. Kromě klasických funkcí pro jízdní kolo může SIGMA ROX 8.0 měřit také frekvenci šlapání, puls a výšku/stoupání.
→ Všechny oblasti funkcí – jízdní kolo, puls, výška – jsou rozděleny do dalších oblastí, ve kterých je možné přečíst všechny jednotlivé funkce.
→ Všechny aktuální hodnoty – okamžitá rychlost, aktuální výška, aktuální puls, aktuální frekvence šlapání a aktuální sklon - je možné snadno a kdykoli přecíst na velkém 6řádkovém displeji.
→ SIGMA ROX 8.0 má také vlastnosti klasického cyklistického computeru, jako např. 2 nastavitelné rozměry kola, které jsou automaticky rozpoznány [pomocí vysílače rychlosti], automatickou funkci start/stop a kalibraci výšky se 3 různými možnostmi.
5 POPIS FUNKCÍ
[Funkce, které se zobrazují během jízdy]

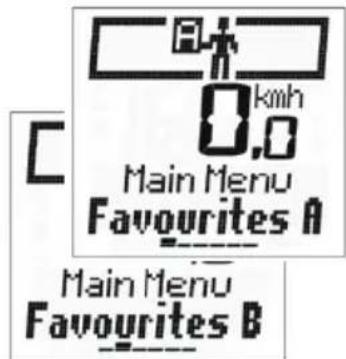

5.1 OBLÍBENÉ A A B
Do Oblíbených A a B může být vloženo až 10 funkcí. Tyto funkce si můžete sami vybrat. Námi předem naprogramované nastavení Oblíbených je určeno jak pro roviny tak i pro hory a může být individuálně změněno.
→ Oblíbené A -
Trasa/Doba jízdy/Průměrná rychlost/Maximální rychlost/ Ukazatel zón/Kalorie/Časovač odpočitávání/Stopky/Aktuální teplota/Čas.
→ Oblíbené B -
Trasa/Doba jizdy/Průměrná rychlost/Ukazatel zón/Výškoměr X/Trasa X/Stoupání/Max. stoupání X/Maximální výška/Čas.
5.2 FUNKCE JÍZDNÍHO KOLA
Veškeré funkce jízdního kola naleznete pod: „Data trasy/Jízda na kole“. Následující funkce jsou součástí podmenu:
Trasa/Doba jízdy/Průměrná rychlost/Maximální rychlost/Trasa +/Trasa -/Průměrná frekvence šlapání/Maximální frekvence šlapání.
Jedná se o 2 oddělená počítadla trasy (trasa+/trasa-). Ta umožňují intervalový trénink nebo jízdu podle roadbooku. Obě jsou předem programovatelná a lze je odděleně vymazat.
5.3 FUNKCE SRDEČNÍ FREKVENCE
Veškeré funkce srdeční frekvence naleznete pod: „Data trasy/Srdeční frekvence“. Následující funkce jsou součástí podmenu:
Ukazatel zón/Průměrná srdeční frekvence/Maximální srdeční frekvence/Čas v 1., 2. a 3. zóně/Kalorie
ROX 8.0 má 3 zóny srdeční frekvence. Tyto zóny se automaticky vypočítají při zadání nastavení „Uživatel”.
3 predem vypočítané zóny jsou:
→ Zóna 1:55-70 % TF max. - Regeneracní trénink
→ Zóna 2: 70-80 % TF max. - Kardiovaskulární trénink
→ Zóna 3: 80–100 % TF max. – Výkonnostní trénink
5 POPIS FUNKCÍ
(Funkce, které se zobrazují během jízdy)
5.4 FUNKCE TEPLOTY
Veškeré funkce teploty naleznete pod: „Data trasy/Teplota“. Následující funkce jsou součástí podmenu:
Aktuální/Min./Max. teplota.
5.5 FUNKCE JÍZDA NAHORU
Veškeré funkce jízdy nahoru naleznete pod: „Data trasy/ Jízda nahoru“.
Následující funkce jsou součástí podmenu:
Výškoměr/Maximální výška/Trasa/Doba jízdy/Průměrná rychlost/
Stoupání/ Max. stoupání/Průměrný sklon/Maximální sklon.
Míra stoupání vám ukazuje vertikální, aktuální rychlost v metrech za minutu.
Můžete si tak rychle vypočítat, kolik času potřebujete pro dosažení vrcholu.
Jedná se o aktuální funkci podobnou rychlosti.
5.6 FUNKCE JÍZDA DOLŮ
Veškeré funkce jízdy dolů naleznete pod: „Data trasy/ Jízda dolů“.
Následující funkce jsou součástí podmenu:
Výškoměr/Trasa/Doba jízdy/Průměrná rychlost/Stoupání/
Max. stoupání/Průměrný sklon/Maximální sklon.
5.7 FUNKCE ČASU
Veškeré funkce času naleznete pod: „Čas“.
Následující funkce jsou součástí podmenu:
Čas/Datum/Stopky/Časovač odpočítávání/Budík.
Stopky spustíte, popř. zastavíte horním pravým tlačítkem. Levým tlačítkem můžete stopky vynulovat. Stopky běží nezávisle na době jízdy a musí být tedy spuštěny, popř. zastaveny manuálně.
K naprogramování odpočitávání předem stiskněte pravé horní tlačitko.
K nastavení času postupujte podle pokynů na displeji. Po nastavení doby spustíte, popř. zastavíte odpočítávání stisknutím horního pravého tlačitka.
Levým tlačítkem odpočítávání opět vynulujete.
5 POPIS FUNKCÍ
[Funkce, které se zobrazují během jízdy]
5.8 SPECIÁLNÍ FUNKCE
5.8.1 SPOŘIČ SVĚTLA
SIGMA ROX 8.0 je vybaven spořičem světla. Světlo může být aktivováno, popř. deaktivováno (viz následující nákresy). Při aktivovaném světle se s každým stisknutím tlačítka světlo zapne a svítí po dobu 3 sekund za předpokladu, že během těchto 3 sekund nebude stisknuto žádné tlačítko. Displej se během obsluhy světla nemění. K aktivaci jakékoli funkce se zapnutým světlem je třeba během 3 sekund tisknout další tlačítko, dokud nedosáhnete požadované funkce.
Poznámka: Pokud je ROX 8.0 v režimu Sleep, spořič světla se automaticky deaktivuje.
Měření výšky computerem SIGMA ROX 8.0 probíhá na základě měření atmosférického tlaku vzduchu. Každá změna počasí představuje změnu tlaku vzduchu, což může vést ke změně aktuální výšky. Pro kompenzaci této změny tlaku vzduchu se musí v SIGMA ROX 8.0 zadat referenční výška (tzv. kalibrace).
Kalibraci je možné provést také manuálně. Pokud chcete kalibraci provést manuálně, přečtěte si následující vysvětlivky:
5 POPIS FUNKCÍ
(Funkce, které se zobrazují během jízdy)
5.8.2 KALIBRACE VÝŠKY
SIGMA ROX 8.0 vám nabízí 3 různé formy kalibrace:
→ 3 počáteční výšky
Počáteční výška je výška vašeho obvyklého výchozího bodu (zpravidla bydliště). Tuto hodnotu můžete zjistít z automapy, popř. geografické mapy. Do SIGMA ROX 8.0 se jednorázově nastaví a během několika sekund může být zkalibrována. Do SIGMA ROX 8.0 můžete nastavit 3 různé počáteční výšky.
→ Aktuální výška
Aktuální výška je výška místa, na kterém se právě nacházíte, nezávisle na vaší počáteční výšce (váš výchozí bod cesty, horská chata nebo jiná místa). Aktuální výška se používá, když cestujete se svým jízdním kolem a k dispozici je výškový údaj.
→ Tlak vzduchu na hladině moře
V případě, že se nacházíte na neznámém místě (žádný údaj aktuální výšky není k dispozici), můžete zadat tzv. „tlak vzduchu přepočtený na hladinu moře“ ke kalibraci aktuální výšky. Tlak vzduchu přepočtený na hladinu moře můžete zjistit na internetu (např. www.meteo24.de), v denním tisku nebo na letišti.
POZOR: Tlak vzduchu vaší barometrické stanice je aktuální tlak vzduchu, nikoliv tlak vzduchu přepočtený na hladinu moře! Pro měření tlaku vzduchu jsou určeny tři otvory na spodní straně ROX 8.0. Tyto otvory musejí zůstat nezakryté a vyžadují proto pravidelné čištění. Netlačte ostrými předměty do měřicích otvorů!
6 POUŽÍVÁNÍ SIGMA ROX 8.0
V této kapitole objasníme všechny funkce a vlastnosti SIGMA ROX 8.0, abyste mohli bez starostí jezdit.
6.1 OBLÍBENÉ A A B
Oblíbené A a B jsou dvě oblasti, ve kterých si můžete naprogramovat pro vás osobně důležité funkce. Do obou oblastí Oblíbených jsou určité funkce předem vloženy, mohou však být kdykoliv změněny. Do každých z obou oblastí Oblíbených lze vložit celkem
10 funkcí. Takže máte až 15 funkcí (rychlost, aktuální výšku, aktuální puls, aktuální frekvenci šlapání a 10 funkcí z Oblíbených), které můžete během jízdy snadno použít.
6.2 VYNULOVÁNÍ/UKLÁDÁNÍ JEDNOTLIVÝCH TRAS (AKTUÁLNÍ HODNOTY)
Hodnoty trasy ROX 8.0 se neukládají automaticky.
Ukládání probíhá manuálně v paměti „7 tras“.
Umožnuje to selektivní ukládání tras.
Smazání/uložení dat trasy je možné pouze v hlavních
menu: „Oblíbené A“, „Oblíbené B“ a „Data tras“.
Abyste smazali/uložili data tras, postupujte následovně:
Pokud již byla data tras smazána, na displeji se objeví: „Data tras uložena a vynulována“.
Poznámka: Když data tras uložíte, aktuální hodnoty se automaticky vynuluji.
7 NASTAVeNÍ
7.1 NASTAVeNÍ V SIGMA ROX 8.0
Nastavení příslušných funkcí v SIGMA ROX 8.0 se provádí vždy stejným způsobem. Základní princip nastavení je vysvětlen na základě následujících příkladů:
7.1.1 NASTAVeNÍ/PŘÍSTROj/ČAS
→ Jazyk
→ Čas
→ Datum
→ Objemy
→ Alarm zón
→ Informace k tlačítkům
→ Moje jméno
7.3 jíZDNÍ kOLO I + II
→ Kmh-mph
→ Rozměr kola I
→ Rozměr kola II
7.4 POČÁTeČNÍ VÝŠkA
→ Počáteční výška 1
→ Počáteční výška 2
→ Počáteční výška 3
7.5 UŽIVATeL
→ Pohlaví
→ Den narození
→ Hmotnost
→ Maximální srdeční frekvence
→ 1. Zóna srdeční frekvence
→ 2. Zóna srdeční frekvence
→ 3. Zóna srdeční frekvence
7.6 OBLÍBeNÉ A A B
→ 6. Pozice
→ 7. Pozice
→ 8. Pozice
→ 9. Pozice
→ 10. Pozice
7 NASTAVeNÍ
7.7 CeLkOVÉ HODNOTy
7.7.1 jÍZDA NA kOLe
→ Trasa I, II a I+II
→ Doba jízdy
→ Výškoměr I, II a I+II
→ Maximální výška I, II a I+II
→ Trasa I, II a I+II
→ Doba jízdy I, II a I+II
SIGMA ROX 8.0 můžete kdykoliv nastavit zpět na výchozí nastavení. Veškeré celkové hodnoty se přitom vynulují a veškerá přednastavení budou zobrazena jako při expedici přístroje.
Abyste nastavili zpět výchozí nastavení, postupujte následovně:
Po zpětném nastavení SIGMA ROX 8.0 do výchozího nastavení se cyklistický computer vrátí do režimu
hlubokého spánku. Abyste opustili tento režim, postupujte prosím podle pokynů v kapitole 3.1.
8 ODSTRAŇOVÁNÍ PORUCH
Žádné zobrazení rychlosti
→ Je computer správně upnutý do držáku?
→ Zkontroloval/a jste oxidaci/korozi kontaktü?
→ Zkontroloval/a jste vzdálenost magnetu/vysílače (max. 12 mm)?
→ Zkontroloval/a jste, zda magnet magnetizuje?
→ Zkontroloval/a jste stav baterie vysílače rychlosti?
Žádné zobrazení frekvence šlapání
→ Zkontroloval/a jste vzdálenost magnetu/vysílače (max. 12 mm)?
→ Zkontroloval/a jste, zda magnet magnetizuje?
→ Zkontroloval/a jste stav baterie vysílače?
Žádné zobrazení pulsu
→ Jsou elektrody dostatečně vlhké?
→ Zkontroloval/a jste stav baterie?
Displej nic nezobrazuje
→ Zkontroloval/a jste stav baterie SIGMA ROX 8.0?
→ Je baterie vložená správně [+ směřuje nahoru]?
→ Jsou kontakty baterie v pořádku [opatrně po ohnutí]?
Špatné zobrazení rychlosti
→ Jsou namontovány 2 magnety?
→ Je magnet správně umístěn
(paralelně k vysílači a středem k vysílači)?
→ Je obvod kola správně nastaven?
→ Je vysílač nastaven na správné jízdní kolo (jízdní kolo I nebo II)?
Zobrazení displeje je černé/pomalé
→ Zkontroloval/a jste vzdálenost magnetu/vysílače (vysílačů)?
→ Není/nejsou baterie vysílače (vysílačů) vybité?
→ Zkontroloval/a jste dosah příslušného vysílače?
→ Při použití nábojového dynama změňte prosím polohu vysílače.
Zobrazení „TOO MANY SIGNALS“
→ Zvyšte prosím vzdálenost druhého vysílače a stiskněte libovolné tlačitko.
8.1 FAQ (ČASTO KLADENÉ OTÁZKY)
Mohu provést výměnu baterií sám/sama?
Veškeré části SIGMA ROX 8.0 jsou opatřeny přihrádkou na baterii, także je možná výměna baterie uživatelem. Dbejte přitom na to, aby byl těsnicí kroužek před uzavřením přihrádky na baterie vždy správně umístěn.
Může jiná osoba se stejným cyklistickým computerem/pulzmetrem zapříčinit rušení?
Digitální systém prěnosu je kódován. Proto je vzájemné rušení dvou přístrojů téměř vyloučeno. Při synchronizaci přijímače s vysílačem dbejte na to, aby se v blízkosti nenacházely žádné jiné přístroje SIGMA ROX.
Jak dlouho výdrží baterie ve vysílači nebo přijímači?
Životnost baterie závisí na četnosti používání a na používání spoříče světla. Zpravidla jsou všechny části SIGMA ROX 8.0 - přijímač a všechny 3 vysílače - koncipovány tak, že baterie vydrží minimálně 1 rok (počítá se s používáním 1 hodinu denně).
Je STS systém prénosu kompatibilní s DTS systémem?
Systém prénosu SIGMA ROX 8.0 je inovací existujícího DTS systému, proto již není kompatibilní.
Výška se mění, ačkoliv zůstávám na stejném místě, proč?
Měření výšky cyklocomputerem SIGMA ROX 8.0 je založeno na měření atmosférického měření výšky. Protože se atmosférický tlak vzduchu neustále mění, může docházet ke změně aktuální výšky, ačkoliv se nepohybujete.
Cyklocomputer SIGMA ROX 8.0 je ostatně vybaven systémem, který zablokuje aktuální výšku, když přístroj přejde do „spacího“ režimu. Můžeme tak zajistit konstantní aktuální výšku, za předpokladu, že se přístroj opakovaně nepohybuje.
Proč musím vždy kalibrovat aktuální výšku?
Protože ke stanovení aktuální výšky používáme atmosférický tlak vzduchu, vedou neustálé změny aktuálního tlaku vzduchu ke změnám aktuální výšky. Aby se tyto neustálé změny kompenzovaly a aby bylo dosaženo přesnosti na 1 metr v aktuálním výškovém údaji, měla by být do cyklocomputeru SIGMA ROX 8.0 před každou jízdou zadána referenční výška.Zadávání referenční výšky se nazývá kalibrace.
9 VÝMĚNA BATERIE
Informace o stavu baterie přijímače a příslušného vysílače je krátce před vybitím baterie zaslána do přijímače. Displej vypadá následovně:
Výměnu baterie příslušného přístroje provádějte podle přiloženého listu.
10.1 MAX/MIN/VÝCHOZÍ HODNOTY
| Jednotka Přednas- Min. Max. tavení | ||||
| Jízdní kolo | ||||
| Rychlost kmh/mph 0.0 0.0 199,8/11 | 9,8 | |||
| Ujetá trasa km/mi 0.0 0.0 9.999,99 | ||||
| Doba jizdy hh:mm:ss 00:00:00 00:00:00 | 999:59:59 | |||
| Průměrná rychlost | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Maximální rychlost | kmh/mph | 0.0 | 0.0 | 199,8/119,8 |
| Oddělená počitadla trasy [+/-] | km/mi 0.0 -99,99 | 999,99 | ||
| Aktuální frekvence šlapání | upm | 0 | 0 | 180 |
| Průměrná frekvence šlapání | upm | 0 | 0 | 180 |
| Maximální frekvence šlapání | upm | 0 | 0 | 180 |
| Srdeční frekvence | ||||
| Aktuální srdeční frekvence | bpm | 0 | 40 | 240 |
| % z max. srdeční frekvence | % | 0 | 17 | 150 |
| Průměrná srdeční frekvence | bpm | 0 | 40 | 240 |
| Maximální srdeční frekvence | bpm | 0 | 40 | 240 |
| Doba v tréninkové zóně | hh:mm:ss | 00:00:00 | 00:00:00 | 99:59:59 |
| Spotřeba kalorii | kcal | 0 | 0 | 99.999 |
| Teplota | ||||
| Akt./min./max. teplota | °C/°F | akt. teplota | -10,0/14,0 | +70,0/+158,0 |
| Výška | ||||
| Aktuální výška | m/ft | 0 | -999 | 4.999/9.999 |
| Denní výškové metry nahoru/dolů | m/ft | 0 | -99.999 | 99.999 |
| Maximální výška | m/ft | 0 | 0 | 4.999/9.999 |
| Ujetá trasa nahoru/dolů | km/mi 0.0 0.0 9 | 999,99 | ||
| Doba jizdy nahoru/dolů | hh:mm:ss | 00:00:00 | 00:00:00 | 999:59:59 |
| Průměrný sklon nahoru/dolů | % | 0 | -99 | 99 |
| Maximální sklon nahoru/dolů | % | 0 | -99 | 99 |
| Průměrná rychlost nahoru/dolů | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Rychlost stoupání | m/min - ft/min | 0 | -499/-1.699 | 499/1.699 |
10.1 MAX/MIN/VÝCHOZÍ HODNOTY
| Jednotka Přednas- Min. Max. tavení | ||||
| Doba | ||||
| Čas hh:mm 00:00 00:00 23:59 | ||||
| Datum tt.mm.jj 01.01.2006 01.01.2006 31.12.2099 | ||||
| Stopky1/10s | hh:mm:ss, | 00:00,0 | 00:00,0 | 59:59,9 |
| Časovač odpočítávání | hh:mm:ss | 00:00:00 | 00:00:00 | 09:59:59 |
| Budík | hh:mm 00:00 00:00 23:59 | |||
| Nastavení | ||||
| Objemy | 3 1 | 5 | ||
| Rozměry kola 1/22.000 | mm | 2.150/ | 800 | 3.999 |
| Počáteční výška 1/2/3 | m/ft | 0 | -999 | 4.999/9.999 |
| Datum narození1979 1900 2099 | tt.mm.jj | 31.03. | 01.01. | 31.12. |
| Hmotnost | kg/lb | 70 | 20/40 | 199/399 |
| Maximální srdeční frekvence | bpm | 193 | 100 | 240 |
| 1. zóna - mezní hodnoty | bpm | 106 | 40 Zóna 2 | lower -5 |
| 2. zóna - mezní hodnotylower +5 lower | bpm-5 | 135 | Zóna 1 | Zóna 3 |
| 3. zóna - mezní hodnotylower +5 upper | bpm-5 | 154 | Zóna 2 | Zóna 3 |
| Celkové hodnoty | ||||
| Celková trasa jízdní kolo 1/2 | km/mi | 0 | 0 | 99.999 |
| Celková doba jízdní kolo 1/2 | hh:mm 00:00 00:00 9.999:59 | |||
| Celkem spotřeba kalorií jízdní kolo 1/2 | kcal | 0 | 0 | 999.999 |
| Celkové výškové metry jízdní kolo 1/2 | m/ft | 0 | 0 | 999.999 |
| Maximální výška jízdní kolo 1/2 | m/ft | 0 | 0 | 4.999/9.999 |
| Celková trasanahoru/dolů jízdní kolo 1/2 | km/mi | 0 | 0 | 999.999 |
| Celková dobanahoru/dolů jízdní kolo 1/2 | hh:mm 00:00 00:00 9.999:59 |
10 TECHNICKÉ ÚDAJE
10.2 TEPLOTA/BATERIE
→ Cyklistický computer
Teplota prostředí +60 °C/-10 °C Typ baterie CR 2450 (výr. č. 20316)
→ Vysílač rychlosti
Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)
→ Vysílač frekvence šlapání
Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)
→ Hrudní pás
Teplota prostředí +60 °C/-10 °C Typ baterie CR 2032 (výr. č. 00396)
11 ZÁRUKA A POSKYTNUTÍ ZÁRUKY
Ručíme vůči našemu příslušnému smluvnímu partnerovi za vady podle zákonných předpisů. Na baterie se záruka nevztahuje. Se žádostí o poskytnutí záruky se obratte na obchodníka, u kterého jste svůj cyklistický computer zakoupili. Svůj cyklistický computer můžete také zaslat společně s dokladem o koupi a všemi díly příslušenství na následující adresu. Dbejte přitom na dostatečné poštovné.
f=112 kHz
SIGMA Elektro GmbH
Při oprávněném nároku na poskytnutí záruky obdržíte přístroj výměnou. Nárok vzniká pouze na model, který je v současné době aktuální. Výrobce si vyhrazuje právo technických změn.
TRESC
Prohlašujeme, že tento výrobek odpovídá požadavkům směrnice 1999/5/EC (NV č.426/2000 Sb.) v platném znění.
Baterie se nesmí likvidovat s domovním odpadem (zákon o bateriích – BattG). Odevzdejte prosím baterie na jmenovaném sběrném místě k likvidaci.
