| Typ produktu | Komputer rowerowy |
| Marka | Sigma |
| Model | ROX 8.0 |
| Wyświetlacz | 3-strefowa matryca DOT z segmentowym wyświetlaniem prędkości |
| Zasilanie komputera | 1 bateria CR2450 |
| Zasilanie nadajników | Nadajnik prędkości i kadencji: CR2032; Pasek piersiowy: CR2032 |
| Pomiar prędkości | Za pomocą nadajnika prędkości z magnesem (maks. odległość 12 mm) |
| Pomiar kadencji | Za pomocą nadajnika kadencji z magnesem pedałowym |
| Pomiar tętna | Za pomocą paska piersiowego (opcjonalnie dołączony) |
| Pomiar wysokości | Barometryczny, z czujnikiem ruchu do automatycznej korekty |
| Pomiar temperatury | Aktualna, minimalna i maksymalna temperatura |
| Funkcje czasu | Zegar, data, stoper, odliczanie, budzik |
| Oświetlenie | Menadżer światła, automatyczny przy naciskaniu przycisków |
| Pamięć | Przechowywanie 7 przejazdów |
| Interfejs PC | Za pomocą opcjonalnej stacji dokującej |
| Montaż | Uchwyt na kierownicy lub mostku, nadajniki z uszczelkami O-ring lub opaskami kablowymi |
| Kalibracja wysokości | Ręcznie przez 3 wysokości początkowe, aktualną wysokość lub ciśnienie na poziomie morza |
| Strefy tętna | 3 automatycznie obliczane strefy na podstawie danych użytkownika |
| Ulubione | 2 programowalne listy ulubionych (A i B) z maks. 10 funkcjami na listę |
| Żywotność baterii | Co najmniej 1 rok przy przeciętnym użytkowaniu (1 godzina dziennie) |
| Konserwacja | Regularnie czyścić; utrzymywać szczeliny czujnika ciśnienia wolne; nie wkładać ostrych przedmiotów do otworów |
| Środowisko | Baterii nie wyrzucać do odpadów zmieszanych, oddać do punktu zbiórki chemikaliów |
| Gwarancja | Zgodnie z przepisami prawnymi; baterie wyłączone |
Często zadawane pytania - ROX 8.0 SIGMA
Pytania użytkowników dotyczące ROX 8.0 SIGMA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Licznik rowerowy w formacie PDF za darmo! Znajdź swoją instrukcję ROX 8.0 - SIGMA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ROX 8.0 marki SIGMA.
INSTRUKCJA OBSŁUGI ROX 8.0 SIGMA
1 Zawartość opakowania 56
2 Montaż urządzenia SIGMA ROX 8.0 i jego akcesoriów 57
2.1 Montaż uchwytu 57
2.2 Montaż nadajnika - prędkość i kadencja 57
2.3 Montaż magnesów - prędkość i kadencja 57
2.4 Montaż urządzenia SIGMA ROX 8.0 w uchwycie 57
2.5 Synchronizacja 57
2.5.1 Synchronizacja prędkości 57
2.5.2 Synchronizacja kadencji 58
2.5.3 Synchronizacja pasa piersiowego 58
3 Wszystko o urządzeniu SIGMA ROX 8.0 58
3.1 Pierwsze wzbudzenie 58
3.2 Zasada obsługi urządzenia SIGMA ROX 8.0 58
3.3 Funkcje przycisków 58
3.4 Struktura wyświetlacza - funkcje 60
3.4.1 Górny blok DOT-Matrix 60
3.4.2 Środkowe wskazanie segmentów/ikon 61
3.4.3 Dolny blok DOT-Matrix 61
3.5 Struktura menu urządzenia SIGMA ROX 8.0 62
3.6 Jakie funkcje i właściwości posiada urządzenie SIGMA ROX 8.0? ...... 63
3.6.1 Funkcje 63
3.6.2 Funkcje ogólne 63
3.6.3 Ulubione 63
3.6.4 Wygaszanie wartości podczas jazdy 64
3.6.5 7 Tras 64
3.6.6 Interfejs PC 64
4 Uruchamianie 64
4.1 Wyjście z „trybu uśpienia” 64
4.2 Zakres funkcji urządzenia SIGMA ROX 8.0 64
5 Opis funkcji (funkcje wyświetlane podczas jazdy) 65
5.1 Ulubione A i ulubione B 65
5.2 Funkcje rowerowe 65
5.3 Funkcje częstotliwości uderzeń serca 65
5.4 Funkcje temperatury 65
5.5 Funkcje podjazdowe 66
5.6 Funkcje zjazdowe 66
5.7 Funkcje czasowe 67
5.8 Funkcje specjalne 67
5.8.1 Menedżer światła 67
5.8.2 Kalibracja wysokości 68
TRESC
6 Używanie urządzenia SIGMA ROX 8.0 68
6.1 Ulubione A i B 68
6.3 Zerowanie/zapis poszczególnych tras (wartości skumulowane) 69
7 Ustawienia 70
7.1 Ustawianie urządzenia SIGMA ROX 8.0 70
7.1.1 Ustawianie/Urządzenie/Zegar 70
7.1.2 Ustawianie/Użytkownik/Data urodzenia 71
7.2 Urządzenie 71
7.3 Rower I+II 72
7.4 Wysokość startowa 72
7.5 Użytkownik 72
7.6 Ulubione A i B 72
7.7 Wartości łączne 73
7.7.2 Częstotliwość uderzeń serca 73
7.7.3 Podjazd 73
7.7.4 Zjazd 73
7.8 Ustawienia fabryczne 74
8 Usuwanie błędów 75
8.1 FAQ (Najczęściej zadawane pytania) 76
9 Wymiana baterii 76
10 Dane techniczne 77
10.1 Wartości maks/min/standard 77
10.2 Temperatura/baterie 79
11 Gwarancja/rękojmia 79
1 ZAWARTOŚĆ OPAkOWANIA
1 ZAWARTOŚĆ OPAKOWANIA
→ Głowica komputera SIGMA ROX 8.0
→ Nadajnik prędkości →
Pas piersiowy
→ Elementy mocujące: 12 x oring; magnes Power; magnes korby; 8 x opaska kablowa
2 MONTAż URZąDZeNIA SIGMA ROX 8.0 I jeGO AkCeSORIÓW
2 MONTAż URZąDZeNIA SIGMA ROX 8.0 I jeGO AkCeSORIÓW
llustracje do instrukcji montażowych znajdują się na załączonej ulotce!
2.1 MONTAż UCHWyTU
→ Kierownica lub sztyca kierownicy
→ Zdjąć żółta folię.
2.2 MONTAż NADAjNIkA - PRęDkOść I kADeNCjA
→ Oba nadajniki można zamontować albo za pomocą wiązki kablowej (montaż na stałe) lub alternatywnie za pomocą oringów.
→ Aby uzyskać wymagane 12 mm lub mniej, należy zamontować nadajnik i magnes bliżej piasty.
2.3 MONTAż MAGNeSóW - PRęDkOść I kADeNCjA
2.4 MONTAż URZaDZeNIA SIGMA ROX 8.0 W UCHWyCle
2.5 SyNCHRONIZACjA
W stanie zamontowanym przy każdym wzbudzeniu z trybu uśpienia urządzenie SIGMA ROX 8.0 jest gotowe do synchronizacji z poszczególnymi nadajnikami – prędkości, kadencji i częstotliwości uderzeń serca.
Przy synchronizacji z nadajnikiem prędkości miga wskazanie prędkości na wyświetlaczu. Gdy wskazanie przestanie migać, urządzenie SIGMA ROX 8.0 jest
zsynchronizowane z nadajnikiem prędkości i wskazuje aktualną prędkość.
Równolegle do tego automatycznie synchronizuje się nadajnik kadencji i pas piersiowy. W menu ulubionych (A i/lub B) dana wartość wskazywana jest w górnym bloku DOT-Matrix, gdy przeprowadzona jest odpowiednia synchronizacja.
2.5.1 SYNCHRONIZACjA PRęDkOśCI
Istnieją tu 2 możliwości:
→ Ruszyć z miejsca. Z reguły odbiornik synchronizuje się z nadajnikiem po 3 obrotach koła.
→ Obracać przednie koło, aż wskazanie km/h przestanie migać.
2.5.2 SYNCHRONIZACjA kADeNCjl
Istnieją tu 2 możliwości:
→ Ruszyć z miejsca. Z reguły odbiornik synchronizuje się z nadajnikiem po 3 obrotach pedałów.
→ Poruszać pedały w góre i w dół aż do wyświetlenia kadencji.
2.5.3 SyNCHRONIZACjA PASA PleRSIOWeGO
Założyć pas piersiowy.
Poruszać się w pobliżu urządzenia SIGMA ROX 8.0
lub wsiąść na rower.
Z reguły SIGMA ROX 8.0 synchronizuje się z pasem piersiowym w ciągu maks. 10 sekund.
Aktualny puls pojawia się na wyświetlaczu.
3 WSZySTkO O URZaDZeNIU SIGMA ROX 8.0
3.1 PleRWSZe WZBUDZeNle
W stanie fabrycznym SIGMA ROX 8.0 znajduje się w tzw. trybie głębokiego uśpienia. Aby zakończyć ten tryb, należy nacisnąć dowolny przycisk na ponad
5 sekund. Następnie postępować według instrukcji na wyświetlaczu.
↑
Nacisnąć dowolny przycisk na 5 sekund.
Wybrać żądany język przyciskiem +/- i zapisać przyciskiem SAVE.

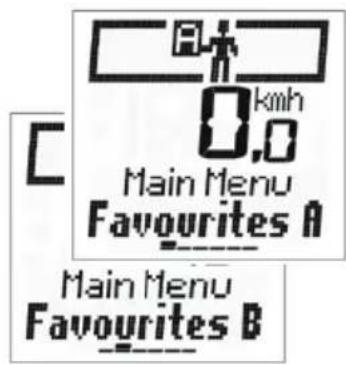

Wskazanie przechodzi do menu głównego „Ulubione A”.
3.2 ZASADA OBSŁUGI URZĄDZENIA SIGMA ROX 8.0
SIGMA ROX 8.0 ma maks. 5 poziomów menu. Podczas poruszania się po menu i podmenu urządzenia SIGMA ROX 8.0 należy orientować się zawsze wg diagramu w rozdziale 3.5.
Poruszanie się po menu urządzenia SIGMA ROX 8.0 ułatwia znacznie poziom nawigacji. Po jednorazowym naciśnięciu jednego z dwóch górnych przycisków funkcyjnych pojawia się automatycznie poziom nawigacji. Na tym poziomie wyświetlane są możliwe funkcje obu górnych przycisków, aby:
→ przejść do niższego poziomu
[ENTER]
→ przejść z powrotem do wyższego poziomu (BACK)
→ przejść do innego poziomu w menu ustawień (NEXT)
→ potwierdzić/zapisać ustawienie (SAVE/DONE).

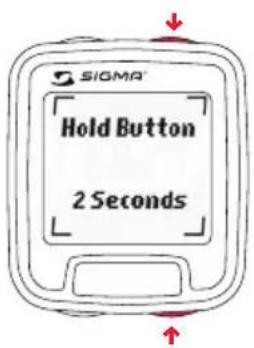

Potwierdzić funkcję wyświetlaną w poziomie nawigacji w ciągu 2 sekund poprzez ponowne kliknięcie.
Ten poziom nawigacji jest aktywny standardowo w urządzeniu SIGMA ROX 8.0. Jeżeli po dłuższym używaniu urządzenia SIGMA ROX 8.0 poziom nawigacji nie jest już potrzebny, to można go wyłączyć w menu ustawień.

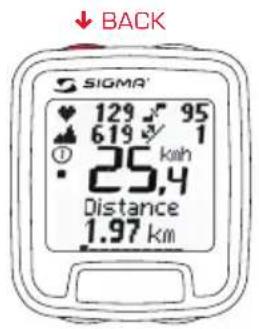

3.3 FUNKCJE PRZYCISKÓW
Przycisk funkcyjny 1
Tym przyciskiem wychodzi się z podmenu lub zapisuje ustawione wartości.
Przycisk funkcyjny 2
Tym przyciskiem przechodzi się do podmenu lub przestawia górne 4-cyfrowe wskazanie.
Przycisk funkcyjny minus
Przejście do poprzedniej strony na danym poziomie menu...
...lub zmniejszanie/zmiana wyświetlanej wartości
Przycisk funkcyjny plus
Przejście do następnej strony na danym poziomie menu...
...lub zwiększanie/zmiana wyświetlanej wartości
3 WSZySTkO O URZaDZeNIU SIGMA ROX 8.0
3.4 STRUKTURA WyśWleTLACZA - FUNkCje

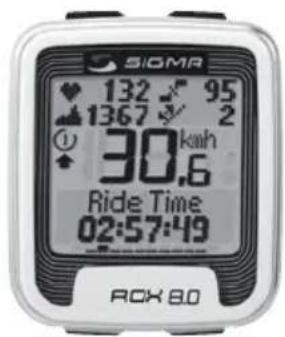

Wyświetlacz urządzenia SIGMA ROX 8.0 podzielony jest na 3 obszary główne:
3.4.1 GóRNy BLOk DOT-MATRIX
Ten blok wskazuje różne informacje, w zależności od wybranego menu.
Tu może być wskazywanych do 4 aktualnych wartości:
→ Aktualna wysokość (stale)
→ Aktualne wzniesienie (stale)
→ Aktualny puls (tylko w razie nałożenia pasa piersiowego)
→ Aktualna kadencja (tylko w razie zamontowania nadajnika kadencji)
Naciskając górny prawy przycisk, można zmienić wskazanie tak, aby wyświetlana była tylko jedna z tych czterech funkcji.
3.4.1.2 POZIOM NAWIGACJI
Gdy funkcja jest aktywna, po jednorazowym naciśnięciu jednego z dwóch górnych przycisków funkcyjnych pojawia się poziom nawigacji. Na poziomie nawigacji wyświetlane są możliwe funkcje przycisku. Po zapoznaniu się z urządzeniem i jego funkcjami można w punkcie menu „Ustawienia” wyłączyć poziom nawigacji (Ustawienia/Urządzenia/Inf. o przyciskach).
3.4.1.3 PASek INFORMACyjNy
Górny blok DOT-Matrix, czyli tzw. „pasek informacyjny” pomaga w orientacji w poziomach. Dotyczy to następujących poziomów menu:
„Dane trasy“; „Czas“; „Pamięć“; „Ustawianie“
W górnej części wyświetlacza wskazywane jest menu główne, a w dolnej części aktualne podmenu.
3.4.2 śRODkOWe WSkAZANIe SeGMeNTÓW/IkON
Wskazanie segmentowe podaje na przykład aktualną prędkość.
W tej części wyświetlacza widoczne są też następujące symbole:
równanie prędkości rędkością średnią
wiona jednostka 'h lub mph]
ywny stoper
cywne odliczanie
ywny budzik
3.4.3 DOLNy BLOk DOT-MATRIX
W tym bloku wyświetlana jest wybrana aktywna funkcja niezależnie od aktualnego menu/podmenu.
3.5 STRUKTURA/PODZIAI MeNU URZaDZeNIA SIGMA ROX 8.0
3.6 JAKIE FUNKCJE I WŁAŚCIWOŚCI POSIADA URZĄDZENIE SIGMA ROX 8.0?
SIGMA ROX 8.0 jest kompleksowym urządzeniem doskonale umożliwiającym planowanie, śledzenie
i analizę wyścigu lub treningu.
3.6.1 FUNKCJE
Urządzenie SIGMA ROX 8.0 posiada wiele funkcji. Oprócz klasycznych funkcji rowerowych urządzenie SIGMA ROX 8.0 oferuje dodatkowo funkcję pomiaru pulsu, wysokości oraz nachylenia, co gwarantuje przegląd najważniejszych danych trasy.
Urządzenie SIGMA ROX 8.0 umożliwia nie tylko analizę danych trasy, lecz także dysponuje właściwościami, które ułatwiają jego użycie (Ulubione, poziom nawigacji i wiele innych).
3.6.2 FUNKCJE OGÓLNE
Urządzenie SIGMA ROX 8.0 wyposażone jest w czujnik ruchu. Czujnik ruchu ma dwa różne zadania:
→ Automatyczny start/stop
→ Pomiar wysokości.
Dzięki czujnikowi ruchu SIGMA ROX 8.0 wzbudza się przy niewielkim poruszeniu roweru (pod warunkiem, że urządzenie SIGMA ROX 8.0 jest zamontowane w uchwycie).
W ten sposób do aktywacji urządzenia nie jest konieczne naciskanie żadnego przycisku. Czujnik ruchu koryguje automatycznie aktualną wysokość i SIGMA ROX 8.0 zapisuje aktualną wysokość przed przejściem na tryb uśpienia. Przy kolejnym wzbudzeniu przejmowana jest ostatnio zapisana
wysokość niezależnie od ewentualnych zmian ciśnienia powietrza. W razie zmiany miejsca i niezamontowania urządzenia SIGMA ROX 8.0 w uchwycie czujnik ruchu rejestruje ruch urządzenia SIGMA ROX 8.0 i w regularnych odstępach czasu wykonuje pomiar ciśnienia powietrza.
Dzięki temu wysokość urządzenia SIGMA ROX 8.0 aktualizuje się podczas jazdy do następnego miejsca. Oznacza to, że kalibracja w miejscu docelowym nie jest bezwzględnie konieczna.
Wskazówka: Należy pamiętać, że podczas jazdy samochodem pomiar ciśnienia powietrza jest zafałszowywany przez klimatyzację i daje nieprecyzyjne wyniki.
3.6.3 ULUBIONE
Indywidualne zaprogramowanie dostępnych opcji „Ulubionych” pozwala wyeliminować „klikanie” podczas jazdy.
W Ulubionych można zapisać niezbędne funkcje trasy, które będą potrzebne podczas jazdy. W każdej opcji Ulubionych można zaprogramować do 10 pozycji.
Takie rozwiązanie eliminuje konieczność „przeklikania się” podczas jazdy przez 30 funkcji i 5 poziomów, ponieważ użytkownik korzysta wyłącznie z tych funkcji, które sam wybrać. Dzięki temu może w pełni skoncentrować się na jeździe.
3.6.4 WyGASZANIe WARTOŚCI PODCZAS jAZDy
Podczas jazdy funkcje, które nie są koniecznie potrzebne, są wygaszone. Widoczne są 2 menu ulubionych i wszystkie dane trasy.
Wszystkie pozostałe menu główne – „Pamięć” i „Ustawianie” – są wygaszone.
3.6.5 7 TRAS
W tej pamięci można zapisywać selektywnie niemal wszystkie dane trasy wskazywane na wyświetlaczu
urządzenia SIGMA ROX 8.0. Istnieje możliwość zapisu maksymalnie 7 tras.
3.6.6 INTeRFejS PC
Jak już wspomniano, urządzenie SIGMA ROX 8.0 można podłączyć do komputera. Opcjonalna stacja dokowania umożliwia przesłanie zapisanych danych z urządzenia SIGMA ROX 8.0 do komputera.
Istnieje także możliwość dokonywania ustawień urządzenia SIGMA ROX 8.0 na komputerze, po czym dane są przesyłane do komputera rowerowego. W ten sposób użytkownik może szybko i łatwo dokonać ustawień w urządzeniu SIGMA ROX 8.0 bez konieczności przechodzenia przez wszystkie poziomy menu.
4 URUCHAMIANIe
4.1 WyjśCle Z TRyBU UśPleNIA
Urządzenie SIGMA ROX 8.0 wzbudzane jest przy każdym poruszeniu roweru. Jeżeli urządzenie SIGMA ROX 8.0 nie jest zamontowane w uchwycie,
wzbudzane jest dopiero przez naciśnięcie dowolnego przycisku.
4.2 ZAkReS FUNkCjl URZaDZeNIA SIGMA ROX 8.0
→ Urządzenie SIGMA ROX 8.0 wszechstronny komputer rowerowy. Obok klasycznych funkcji rowerowych SIGMA ROX 8.0 mierzy też kadencję, puls oraz wysokość/wzniesienie.
→ Wszystkie obszary funkcji - rower, puls, wysokość - podzielone są na kolejne obszary, w których odczytać można wszystkie poszczególne funkcje.
→ Wszystkie aktualne wartości – chwilowa prędkość, aktualna wysokość, aktualny puls. aktualna kadencja i aktualne wzniesienie – można łatwo i stale odczytywać na dużym 6-cyfrowym wyświetlaczu.
→ Urządzenie SIGMA ROX 8.0 ma klasyczne funkcje komputera rowerowego, jak na przykład 2 ustawiane rozmiary kół rozpoznawane automatycznie (poprzez nadajnik prędkości), automatyczny start/stop i kalibrację.
5 OPIS FUNKCJI
[funkcje wyświetlane podczas jazdy]
5.1 ULUBIONE A I B
Ulubionym A i B można przyporządkować do 10 funkcji. Wybiera się je dowolnie. Wybrane przez nas domyśnie ustawienie ulubionych przeznaczone jest z jednej strony do terenów płaskich, a z drugiej strony do terenów górzystych, i można je indywidualnie zmieniać.
→ Ulubione A -
dystans/czas jazdy/∅ prędkość/maks. prędkość/słupek strefowy/kalorie/odliczanie/stoper/aktualna temperatura/godzina.
→ Ulubione B -
dystans/czas jazdy/∅ prędkość/słupek strefowy/wysokościomierz X/dystans X/prędkość wznoszenia/maks. prędkość wznoszenia X/maks. wysokość/godzina.
5.2 FUNKCJE ROWEROWE
Wszystkie funkcje rowerowe można znaleźć w: „Dane trasy/Jazda rowerem”. W skład podmenu wchodzą następujące funkcje: dystans/czas jazdy/∅ prędkość/maks. prędkość/dystans +/ dystans -/ ∅ kadencja/maks. kadencja.
Są to 2 oddzielne liczniki dystansu (dystans +/dystans -). Umożliwiają one trening interwałowy lub jazdę według roadbooka. Oba są domyślnie zaprogramowane i oddzielnie zerowane.
5.3 FUNKCJE CZESTOTLIWOŚCI UDERZEŃ SERCA
Wszystkie funkcje częstotliwości uderzeń serca można znaleźć w: „Dane trasy/Częstotliwość uderzeń serca”.
W skład podmenu wchodzą następujące funkcje: słupek strefowy/średnia częstotl. uderzeń serca/maks. częstotl. uderzeń serca/czas w 1., 2. i 3. strefie/kalorie
Urządzenie SIGMA ROX 8.0 ma 3 strefy częstotliwości uderzeń serca. Strefy te obliczane są automatycznie przy podaniu ustawień „Użytkownik”.
Domyślnie obliczone 3 strefy to:
→ Strefa 1: 55-70 % maks. częstotl. uderzeń serca trening regeneracyjny
→ Strefa 2: 70-80 % maks. częstotl. uderzeń serca trening sercowo-krażeniowy
→ Strefa 3: 80-100 % maks. częstotl. uderzeń serca trening wyczynowy
5 OPIS FUNKCJI
(funkcje wyświetlane podczas jazdy)
5.4 FUNKCJE TEMPERATURY
Wszystkie funkcje temperatury można znaleźć w: „Dane trasy/Temperatura”. W skład podmenu wchodzą następujące funkcje: temperatura aktualna/minimalna/maksymalna.
5.5 FUNKCJE PODJAZDOWE
Wszystkie funkcje podjazdowe można znaleźć w: „Dane trasy/Podjazd”. W skład podmenu wchodzą następujące funkcje: wysokościomierz/maksymalna wysokość/dystans/czas jazdy/∅ prędkość/ prędkość wznoszenia/maks. prędkość wznoszenia/∅ wznios/maks. wznios.
Prędkość wznoszenia określa pionową, aktualną prędkość w metrach na minutę. Dzięki temu można szybko obliczyć, ile czasu potrzeba do szczytu. Jest to wartość aktualna, podobnie jak prędkość.
5.6 FUNKCJE ZJAZDOWE
Wszystkie funkcje zjazdowe można znaleźć w: „Dane trasy/Zjazd”. W skład podmenu wchodzą następujące funkcje: wysokościomierz/dystans/czas jazdy/∅ prędkość/prędkość wznoszenia/maks. prędkość wznoszenia/∅ wznios/maks. wznios.
5.7 FUNKCJE CZASOWE
Wszystkie funkcje czasowe można znaleźć w: „Czas”. W skład podmenu wchodzą następujące funkcje: godzina/data/stoper/odliczanie/budzik.
Stoper startuje i zatrzymuje się prawym górnym przyciskiem. Lewym przyciskiem można wyzerować stoper. Stoper odlicza niezależnie od czasu jazdy, dlatego trzeba go startować i zatrzymywać ręcznie.
Aby zaprogramować odliczanie, nacisnąć prawy górny przycisk. Postępować zgodnie z instrukcjami na wyświetlaczu, aby ustawić czas. Po ustawieniu czasu wystartować lub zatrzymać odliczanie, naciskając prawy górny przycisk. Lewym przyciskiem można wyzerować odliczanie.
5 OPIS FUNKCJI
[funkcje wyświetlane podczas jazdy]
5.8 FUNKCJE SPECJALNE

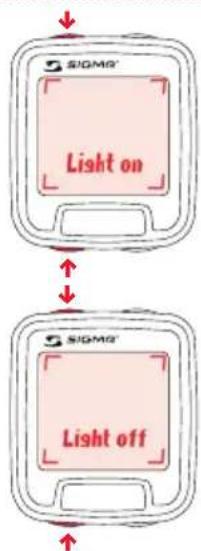

5.8.1 MENEDŻER ŚWIATŁA
Urządzenie SIGMA ROX 8.0 wyposażone jest w menedżera światła. Światło można włączać i wyłączać (patrz poniższe rysunki). Przy włączonym świetle każde naciśnięcie przycisku włącza światło, które świeci przez 3 sekundy, pod warunkiem, że w ciągu tych 3 sekund nie zostanie naciśnięty żaden przycisk. Wskazanie nie zmienia się na skutek obsługi światła. Aby włączyć funkcję przy zapalonym świetle, należy w ciągu 3 sekund naciskać kolejny przycisk aż do uzyskania żądnej funkcji.
Wskazówka: Jeżeli urządzenie SIGMA ROX 8.0 znajduje się w trybie uśpienia, to menedżer światła jest automatycznie wyłączony.
5.8.2 KALIBRACJA WYSOKOŚCI
Urządzenie SIGMA ROX 8.0 oblicza wysokość na podstawie ciśnienia atmosferycznego. Każda zmiana pogody oznacza zmianę ciśnienia atmosferycznego, co może prowadzić do zmiany aktualnej wysokości. Aby skompensować tę zmianę ciśnienia, należy wpisać w urządzeniu SIGMA ROX 8.0 wysokość odniesienia (tzw. kalibrację).
Kalibrację można też przeprowadzić ręcznie. Jeżeli możliwe jest przeprowadzenie kalibracji ręcznej, należy posłużyć się poniższymi objaśnieniami.
5 OPIS FUNKCJI
(funkcje wyświetlane podczas jazdy)
5.8.2 KALIBRACJA WYSOKOŚCI
Urządzenie SIGMA ROX 8.0 ma 3 różne metody kalibracji:
→ 3 wysokości startowe
Wysokość startowa to wysokość zwykłego miejsca startu (z reguły miejsca zamieszkania). Wartość tę można odczytać na mapie lub w atlasie. Ustawia się ją jednorazowo w urządzeniu SIGMA ROX 8.0 i można ją skalibrować w kilka sekund. Urządzenie SIGMA ROX 8.0 daje możliwość ustawienia 3 różnych wysokości startowych.
→ Aktualna wysokość
Aktualna wysokość to wysokość miejsca, w którym użytkownik się aktualnie znajduje, niezależnie od wysokości startowej (miejsca rozpoczęcia trasy, schroniska czy innych miejsc). Aktualną wysokość można wyświetlić, gdy użytkownik jedzie rowerem i gdy w komputerze zapisane są dane dotyczące wysokości.
→ Ciśnienie atmosferyczne na poziomie morza
Jeżeli użytkownik znajduje się w nieznanym miejscu (brak informacji o aktualnej wysokości), może wpisać ciśnienie atmosferyczne na poziomie morza, aby skalibrować aktualną wysokość. Ciśnienie atmosferyczne na poziomie morza można odczytać w Internecie (np. www.meteo24.de) lub na lotnisku.
UWAGA: Aktualne ciśnienie atmosferyczne to ciśnienie atmosferyczne w najbliższej stacji meteorologicznej, a nie ciśnienie atmosferyczne na poziomie morza. Do pomiaru ciśnienia atmosferycznego służą trzy otwory na spodzie urządzenia SIGMA ROX 8.0. Otwory te muszą być zawsze wolne i dlatego należy je regularnie czyścić. Nie wciskać do otworu pomiarowego ostrych przedmiotów!
6 UŻYWANIE URZĄDZENIA SIGMA ROX 8.0
W tym rozdziale objaśnione są wszystkie funkcje i właściwości urządzenia SIGMA ROX 8.0.
6.1 ULUBIONE A I B
Ulubione A i B to dwa obszary, w których można zaprogramować swoje najważniejsze funkcje. Obydwa ulubione mają przyporządkowane domyślnie określone funkcje, które można jednak w każdej chwili zmienić.
Obydwu ulubionym można przyporządkować w sumie po 10 funkcji. Dzięki temu użytkownik ma do dyspozycji do 15 funkcji (prędkość, aktualny puls, aktualna kadencja i 10 funkcji z ulubionych), do których ma dostęp podczas jazdy.
6.3 ZEROWANIE/ZAPIS POSZCZEGÓLNYCH TRAS (WARTOŚCI AKTUALNE)
Wartości trasy urządzenia SIGMA ROX 8.0 nie są automatycznie zapisywane. Zapis w pamięci „7 tras” odbywa się ręcznie. Umożliwia to selektywne zapisywanie tras.
Usuwanie/zapis danych trasy możliwy jest tylko w menu głównych: „Ulubione A”, „Ulubione B” i „Dane trasy”. Aby usunąć/zapisać dane trasy, należy postępować w poniższy sposób:
Jeżeli dane trasy zostały już usunięte, na wyświetlaczu pojawia się komunikat: „Dane trasy zapisane i wyzerowane”.
Wskazówka: Przy zapisie danych trasy aktualne wartości są automatycznie zerowane.
7 USTAWIeNIA
7.1 USTAWIeNIA W URZaDZeNIU SIGMA ROX 8.0
Ustawianie poszczególnych funkcji w urządzeniu SIGMA ROX 8.0 przeprowadza się zawsze w ten
sam sposób. Zasada ustawiania objaśniona jest na poniższych przykładach:

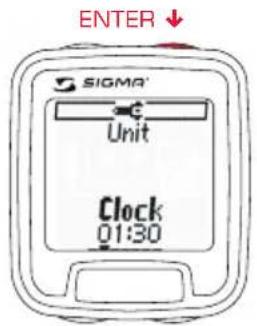

7.1.1 USTAWIANIe/URZaDZeNIe/ZeGAR
→ Język
→ Godzina
→ Data
→ Głośność
→ Alarm strefowy
→ Informacja o przyciskach
→ Moja nazwa
→ km/h-mph
→ Obwód koła I
→ Obwód koła II
7.4 WySOkOść STARTOWA
→ Wysokość startowa 1
→ Wysokość startowa 2
→ Wysokość startowa 3
7.5 UżyTkOWNIK
→ Płec
→ Data urodzenia
→ Masa
→ Maksymalna częstotliwość uderzeń serca
→ 1. strefa częstotliwości uderzeń serca
→ 2. strefa częstotliwości uderzeń serca
→ 3. strefa częstotliwości uderzeń serca
7.6 ULUBIONe A I B
→ 1. pozycja
→ 2. pozycja
→ 3. pozycja
→ 4. pozycja
→ 5. pozycja
→ 6. pozycja
→ 7. pozycja
→ 8. pozycja
→ 9. pozycja
→ 10. pozycja
7 USTAWIeNIA
7.7 WARTOŚCI łąCZNe
7.7.1 jAZDA ROWeReM
→ Dystans I, II i I+II
→ Czas jazdy
→ Wysokościomierz I,II i I+II
→ Maks. wysokość I,II i I+II
→ Dystans I, II i I+II
→ Czas jazdy |,|| i |+||
→ Wysokościomierz I,II i I+II
→ Dystans I, II i I+II
→ Czas jazdy |,|| i |+||

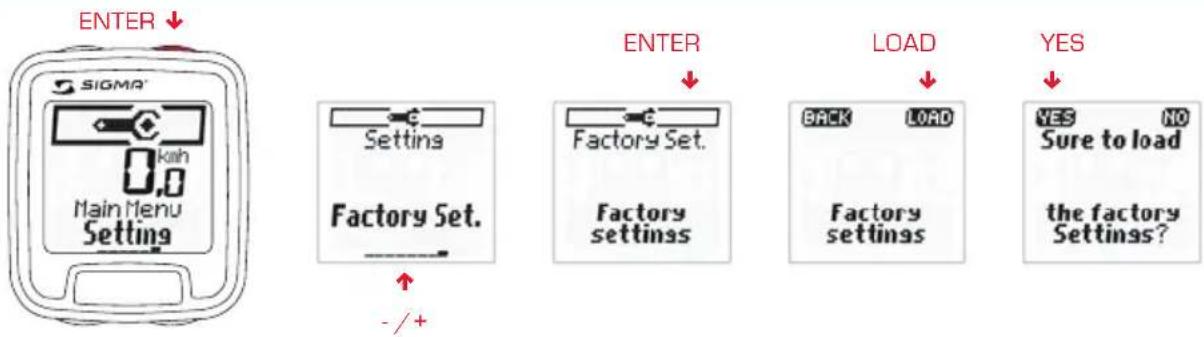

W każdej chwili można przywrócić ustawienia fabryczne urządzenia SIGMA ROX 8.0. Wartości łączne są przy tym zerowane, wszystkie ustawienia wyświetlane jak po rozpakowaniu urządzenia.
Aby przywrócić ustawienia fabryczne, należy postępować w poniższy sposób:
Po przywróceniu ustawień fabrycznych urządzenia SIGMA ROX 8.0 komputer rowerowy wraca do trybu głębokiego uśpienia.
Aby wyjść z tego trybu, należy postępować według wskazówek w rozdziale 3.1.
8 USUWANIE BŁĘDÓW
Brak wskaźnika prędkości
→ Czy komputer jest poprawnie zatrzaśnięty w uchwycie?
→ Czy styki nie są utlenione/skorodowane?
→ Czy odstęp między magnesem a nadajnikiem wynosi maks. 12 mm?
→ Czy magnes jest namagnesowany?
→ Czy sprawdzono stan baterii nadajnika prędkości?
Brak wskazania kadencji
→ Czy odstęp między magnesem a nadajnikiem wynosi maks. 12 mm?
→ Czy magnes jest namagnesowany?
→ Czy sprawdzono stan baterii nadajnika?
Brak wskazania pulsu
→ Czy elektrody są dostatecznie wilgotne?
→ Czy sprawdzono stan baterii?
Brak wskazań na wyświetlaczu
→ Czy sprawdzono stan baterii urządzenia SIGMA ROX 8.0?
→ Czy baterie są prawidłowo włożone [+ do góry]?
→ Czy styki baterii są w porządku [odgiąć ostrożnie]?
Nieprawidłowe wskazanie prędkości
→ Czy zamontowano 2 magnesy?
→ Czy magnes jest prawidłowo umiejscowiony (równolegle i centralnie w stosunku do nadajnika)?
→ Czy ustawiono prawidłowy obwód koła?
→ Czy nadajnik jest ustawiony na poprawy rower [rower I lub II]?
Wyświetlacz czarny/powolny
→ Czy temperatura jest zbyt wysoka (>60°C) lub zbyt niska (<0°C)?
Brak synchronizacji
→ Czy sprawdzono odstęp między magnesem a nadajnikiem/nadajnikami?
→ Czy baterie nadajnika/nadajników są wyczerpane?
→ Czy sprawdzono zasięg poszczególnych nadajników?
→ W przypadku stosowania dynam w piaście należy zmienić pozycję nadajnika.
Wskazanie „TOO MANY SIGNALS”
→ Zwiększyć odstęp od innych nadajników i nacisnąć dowolny przycisk.
8.1 FAQ (NAJCZĘŚCIEJ ZADAWANE PYTANIA)
Czy mogę samodzielnie wymienić baterię?
Wszystkie części urządzenia SIGMA ROX 8.0 posiadają kieszeń na baterię, użytkownik może więc sam ją wymienić. Przed zamknięciem kieszeni na baterię należy zwrócić uwagę, aby pierścień uszczelniający znajdował się we właściwym miejscu.
Czy inna osoba z innym komputerem rowerowym lub pulsometrem może powodować zakłócenia w działaniu urządzenia?
Cyfrowy system transmisji jest kodowany. Dzięki temu wzajemne zakłócanie pracy dwóch urządzeń jest niemal wykluczone. Podczas synchronizacji odbiornika z nadajnikiem należy pamiętać, aby w pobliżu nie znajdowały się inne urządzenia SIGMA ROX.
Jak długi jest okres użytkowania baterii w nadajnikach, odbiorniku?
Okres trwałości użytkowej baterii zależy od częstotliwości korzystania z urządzenia oraz używania menedżera światła. Z reguły wszystkie części urządzenia SIGMA ROX 8.0 - odbiornik i wszystkie trzy nadajniki są zaprojektowane tak, aby bateria wytrzymała przynajmniej rok (przyjmując, że urządzenie jest używane przez jedną godzinę dziennie).
Czy system transmisji STS jest kompatybilny z systemem DTS?
System transmisji urządzenia SIGMA ROX 8.0 jest ulepszoną wersją systemu DTS i dlatego nie jest z nim kompatybilny.
Wysokość zmienia się, mimo że pozostaję w tym samym miejscu, dlaczego?
Pomiar wysokości urządzenia SIGMA ROX 8.0 działa w oparciu o barometryczny pomiar wysokości. Ponieważ barometryczne ciśnienie powietrza nieustannie się zmienia, może dojść do zmiany aktualnej wysokości, mimo że użytkownik nie rusza się z miejsca. Urządzenie SIGMA ROX 8.0 jest jednak wyposażone w system, który „zamraża” aktualną wysokość, kiedy urządzenie przechodzi w tryb uśpienia. Dzięki temu można zagwarantować wskazanie stałej aktualnej wysokości pod warunkiem, że urządzenia nie będzie się regularnie poruszać.
Dlaczego muszę zawsze kalibrować aktualną wysokość?
Ponieważ do pomiaru aktualnej wysokości wykorzystywane jest barometryczne ciśnienie powietrza, nieustanne zmiany ciśnienia powietrza powodują zmiany aktualnej wysokości. Aby skompensować te ciągłe zmiany i uzyskać wskazanie aktualnej wysokości z dokładnością 1 metra, przed każdą jazdą należy wprowadzić do urządzenia SIGMA ROX 8.0 wysokość referencyjną. Wprowadzenie wysokości referencyjnej nazywane jest kalibracją.
9 WYMIANA BATERII
Krótko przed wyczerpaniem baterii do odbiornika wysylana jest informacja o stanie baterii odbiornika i danego nadajnika. Wskazanie wygląda następująco:
Wymiana baterii w danym urządzeniu opisana jest w załączonej instrukcji.
10 WARTOŚCI MAKS/MIN/STANDARD
| Jednostka Ustawienie Min. Maks.wstępne | ||||
| Roweru | ||||
| Aktualna prędkość kmh/mph 0.0 0.0 | 199,8/119,8 | |||
| Kilometry dzienne km/mi 0.0 0.0 9.99 | 9,99 | |||
| Czas jazdy hh:mm:ss 00:00:00 00:00:00 999:59:59 | ||||
| Prędkość średnia | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Prędkość maksymalna | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Progr. licznik odcinków przejazdu (+/-) | km/mi | 0.0 | -99,99 | 999,99 |
| Aktualna kadencja | upm | 0 | 0 | 180 |
| Średnia kadencja | upm | 0 | 0 | 180 |
| Maksymalna kadencja | upm | 0 | 0 | 180 |
| Częstotliwość uderzeń serca | ||||
| Aktualna częstotliwość uderzeń serca | bpm | 0 | 40 | 240 |
| % maks. częstotliwości uderzeń serca | % | 0 | 17 | 150 |
| Średnia częstotliwość uderzeń serca | bpm | 0 | 40 | 240 |
| Maks. częstotliwość uderzeń serca | bpm | 0 | 40 | 240 |
| Czas w strefie treningu hh:mm:ss 00:00:00 00:00:00 99:59:59 | ||||
| Zużycie kalorii | kcal | 0 | 0 | 99.999 |
| Temperatura | ||||
| Temperatura akt./min./maks. | °C/°F | Temp. akt. | -10,0/14,0 | +70,0/+158,0 |
| Wysokość | ||||
| Aktualna wysokość | m/ft | 0 | -999 | 4.999/9.999 |
| Licznik wysokości dziennej pod góre/z góry | m/ft | 0 | -99.999 | 99.999 |
| Maksymalna wysokość | m/ft | 0 | 0 | 4.999/9.999 |
| Przejechany dystans pod góre/z góry | km/mi | 0.0 | 0.0 | 9.999,99 |
| Przejechany czas pod góre/z góry | hh:mm:ss | 00:00:00 | 00:00:00 | 999:59:59 |
| Średnie nachylenie pod góre/z góry | % | 0 | -99 | 99 |
| Maksymalne nachylenie pod góre/z góry | % | 0 | -99 | 99 |
| Średnia prędkość pod góre/z góry | kmh/mph 0.0 0.0 | 199,8/119,8 | ||
| Prędkość wznoszenia m/min - ft/min | 0 | -499/-1.699 499/1.699 | ||
10 WARTOŚCI MAKS/MIN/STANDARD
| Jednostka Ustawienie Min. Maks.wstępne | ||||
| Czas | ||||
| Godzina hh:mm 00:00 00:00 23:59 | ||||
| Data tt.mm.jj 01.01.2006 01.01.2006 | 31.12.2099 | |||
| Stoper1/10s | hh:mm:ss, | 00:00,0 | 00:00,0 | 59:59,9 |
| Zegar odliczania | hh:mm:ss | 00:00:00 | 00:00:00 | 09:59:59 |
| Budzik | hh:mm 00:00 00:00 23:59 | |||
| Ustawienia | ||||
| Objętość | 3 1 | 5 | ||
| Rozmiar koła 1/22.000 | mm | 2.150/ | 800 | 3.999 |
| Wysokość startowa 1/2/3 | m/ft | 0 | -999 | 4.999/9.999 |
| Data urodzenia1979 1900 2099 | tt.mm.jj | 31.03. | 01.01. | 31.12. |
| Masa | kg/lb | 70 | 20/40 | 199/399 |
| Maks. częstotliwość uderzeń serca | bpm | 193 | 100 | 240 |
| 1. strefa - wartości graniczne | bpm | 106 | 40 Strefa 2 | lower -5 |
| 2. strefa - wartości granicznelower +5 lower | bpm-5 | 135 | Strefa 1 | Strefa 3 |
| 3. strefa - wartości granicznelower +5 upper | bpm-5 | 154 | Strefa 2 | Strefa 3 |
| Wartości łączne | ||||
| Całkowity dystans roweru 1/2 | km/mi | 0 | 0 | 99.999 |
| Całkowity czas jazdy roweru 1/2 | hh:mm 00:00 00:00 9.999:59 | |||
| Łącznie zużycie kalorii roweru 1/2 | kcal | 0 | 0 | 999.999 |
| Łączna wysokość podjazdów roweru 1/2 | m/ft | 0 | 0 | 999.999 |
| Maksymalna wysokość roweru 1/2 | m/ft | 0 | 0 | 4.999/9.999 |
| Całkowity dystanspodjazdy/zjazdy roweru 1/2 | km/mi | 0 | 0 | 999.999 |
| Czas całkowitypodjazdy/zjazdy roweru 1/2 hh:mm 00:00 00:00 9.999:59 | ||||
10 DANE TECHNICZNE
10.2 TEMPERATURA/BATERIE
→ Komputer rowerowy
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2450 (nr art. 20316)
→ Nadajnik prędkości
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
→ Nadajnik kadencji
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
→ Pas piersiowy
Temperatura otoczenia od -10°C do +60°C Typ baterii CR 2032 (nr art. 00396)
Odpowiadamy wobec naszych partnerów handlowych za wady towaru zgodnie z obowiązującymi przepisami. Baterie nie są objęte gwarancją. W przypadku reklamacji należy zwrócić się do punktu sprzedaży, w którym zakupiono komputer rowerowy. Komputer rowerowy wraz z dowodem zakupu i wszystkimi akcesoriami można również przesłać poniższy adres. Prosimy pamiętać o opatrzeniu przesyłki odpowiednimi znaczkami pocztowymi.
SIGMA Elektro GmbH
W przypadku uzasadnionych reklamacji otrzymają Państwo urządzenie zamienne. Przysługuje wyłącznie zamiana na model aktualny w danym czasie. Producent zastrzega sobie prawo do zmian technicznych.
Baterii nie wolno wyrzucać do śmieci (niemiecka ustawa o bateriach – BattG). Baterie należy oddać do utylizacji w odpowiednim punkcie zbiórki odpadów.
