NÁVOD K OBSLUZE BC 16.12 STS CAD SIGMA

1. Seznámení s BC 16.12 / BC 16.12 STS 92

1.1 Uvedení do provozu 92
1.2 Princip navigace 93
1.3 Montáž 94

2. Funkce/vlastnosti 94

2.1 Všeobecně 94
2.2 Speciální funkce 96
2.3 Zvláštnosti STS 96

3. Nastavení/mazání 98

3.1 Nastavení 98
3.2 Zjištění rozměru kol 98
3.3 Mazání funkcí 98

4. Důležité pokyny / odstraňování poruch 99

4.1 Technické údaje 99

5. Záruční ustanovení 101

1. Seznámení s BC 16.12 / BC 16.12 STS

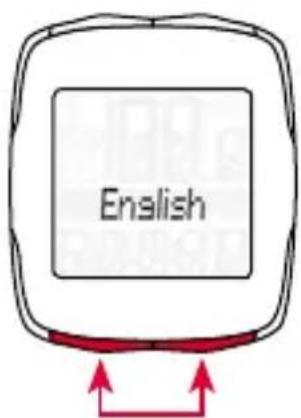

1.1 Uvedení do provozu

Ve stavu při dodání se cyklistický computer nachází v režimu takzvaného hlubokého spánku.

Chcete-li tento režim opustit, přidržte stisknuté tlačítko MODE 1 a tlačítko SET po dobu 5 sekund.

Po probuzení se cyklistický computer nachází v menu nastavení.

English

1.2 Princip navigace

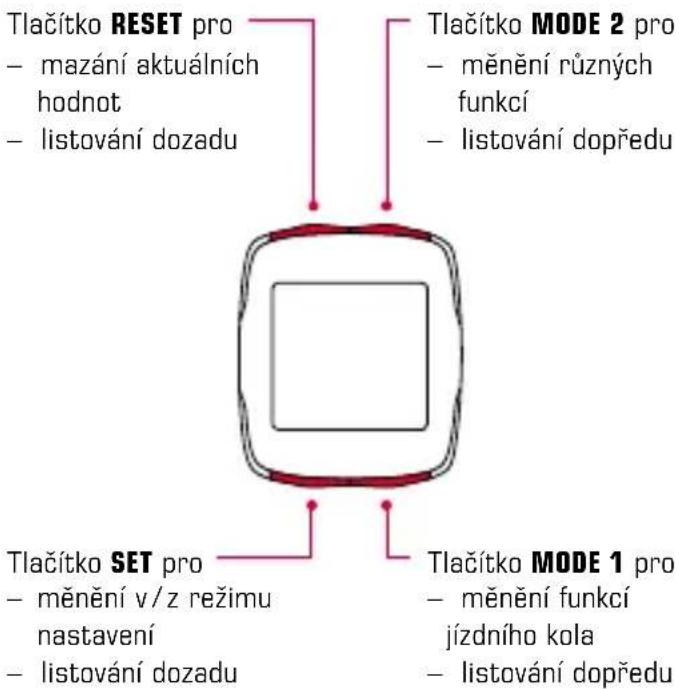

1.2.1 Obsazení tlačítek 1.2.2 Přírazení funkcí

Tlačítkem MODE 2 můžete vyvolat následující funkce: Frekvence šlapání/Průměrná frekvence šlapání/Čas/Stopky/ Odpočítávání/TS trasa/TS čas/ Teplota/Celková trasa 1* / Celková trasa 2* / Celková trasa / Celkový čas 1* / Celkový čas 2* / Celkový čas

*Rozlišení mezi jízdním kolem 1 a jízdním kolem 2 se zobrazí až po identifikaci druhého jízdního kola.

Tlačítkem MODE 1 můžete vyvolat následující funkce: Jízdní trasa / Doba jízdy / Průměrná rychlost / Max. rychlost

1.2 Princip navigace

1.2.3 Uspořádání displeje

Pole horního segmentu:

zobrazení rychlosti

Pole středního segmentu:

popis funkcí

Pole dolního segmentu:

aktuální hodnota

1.3 Montáž

Prohlédněte si prosím obrázky k montáži na přiloženém letáku!

2. Funkce / vlastnosti

2.1 Všeobecně

- Srovnání aktuální a průměrné rychlosti →

Pokud pojedete rychlostí, která téměř odpovídá průměrné rychlosti, nic se nezobrazí.

Pokud jedete rychleji než průměrnou rychlostí, zobrazí se symbol ( )Pokud jedete pomaleji než průměrnou rychlostí, zobrazí se symbol ( ). Ke zobrazení

dojde při všech funkcích kromě základních nastavení.

- Automatická identifikace druhého kola → Změna

mezi kolem 1 a kolem 2 probíhá automaticky. Je nutné mít s sebou odpovídající příslušenství.

U kabelového computeru je třeba přikoupit univerzální držák s odpovídající kabeláží. U bezdrátového computeru je třeba koupit druhý vysílač rychlosti a umístit ho na kolo 2 (další podrobnosti viz montážní návod). Celkové hodnoty se zobrazují nejprve samostatně pro jízdní kolo 1, jízdní kolo 2 a jízdní

14.6 Ava Speed 2.175

2. Funkce / vlastnosti

kolo 1+2, když se připojí druhé jízdní kolo. Dokud se jezdí pouze s jedním jízdním kolem, zobrazují se celkové hodnoty pouze pro první jízdní kolo.

• Spořič světla → Současným stisknutím tlačítek SET a RESET se zapne/vypne funkce světla. Libovolným stisknutím tlačítka se displej rozsvítí, dalším stisknutím tlačítka se přepne funkce cyklistického computeru. U STS computerů se během synchronizace (max. 5 minut) vypne funkce světla. Vyvarujte se zbytečného osvětlení, aby se šetřily baterie!
• Servisní interval → Servisní interval vás informuje, kdy je dosaženo počtu kilometrů pro další prohlídku jízdního kola. Servisní interval může zapínat/vypínat, resp. předem programovat pouze váš specializovaný prodejce. Ve stavu při dodání je servisní interval vypnutý.
• Stav baterie → Stav baterie těla computeru se zobrazí krátce před vybitím baterie. Na displeji se zobrazí:

" vybito/computer". Po výměně baterie je nutné znovu naprogramovat pouze čas.

• Pamětový čip → Díky integrovanému pamětovému čipu se v cyklistickém computeru trvale ukládají všechny celkové hodnoty a hodnoty nastavení. Proto po výměně baterie nemusíte znovu provádět žádná nastavení (kromě času).
• Kompatibilita s počítačem → Cyklistický computer může být připojen k počítači. Po zakoupení softwaru SIGMA DATA CENTER a Dokovací Stanice můžete jednoduše a bez problémů zaznamenávat celkové a aktuální hodnoty na svém počítači. Navíc můžete na počítači provádět nastavení cyklistického computeru.

2. Funkce/vlastnosti

2.2 Speciální funkce

• Skrytí celkových hodnot během jízdy → Když computer BC 16.12 / BC 16.12 STS přijímá signály rychlosti, jsou na displeji skryté všechny celkové funkce (Trasa, Čas). Jakmile se nepřijímají žádné hodnoty rychlosti, funkce se na displeji znovu zobrazí.
• Zobrazení a skrytí funkcí frekvence šlapání → Když se jede s computerem BC 16.12 / BC 16.12 STS bez vysílače signálu frekvence šlapání, všechny funkce frekvence šlapání (Frekvence šlapání / Průměrná frekvence šlapání) se pro tuto jízdu po 5 minutách skryjí.
• Počítadlo úseku trasy (TS) → Jedná se o samostatné počítadlo trasy/času, které se spouští, resp. zastavuje ručně. Počítadlo úseku trasy umožňuje hodnocení části trasy, resp. intervalový trénink, aniž by byly narušeny celkové hodnoty trasy.

2.3 Zvláštnosti STS

- Synchronizace → Zaklapnutí computeru BC 16.12 STS do držáku – Nuly zobrazené pro rychlost a frekvenci šlapání blikají. Existují 2 možnosti synchronizace rychlosti/frekvence šlapání:

• 1. → Rozjed'te se, po 3-4 otáčkách kol/pedálů se přijímač zpravidla synchronizuje s vysílači.
• 1. → Otáčejte předním kolem, resp. pedály, dokud nepřestane blikat zobrazení pro rychlost / frekvenci šlapání.

Vyjmutím computeru BC 16.12 STS z držáku se spojení přeruší.

2. Funkce / vlastnosti

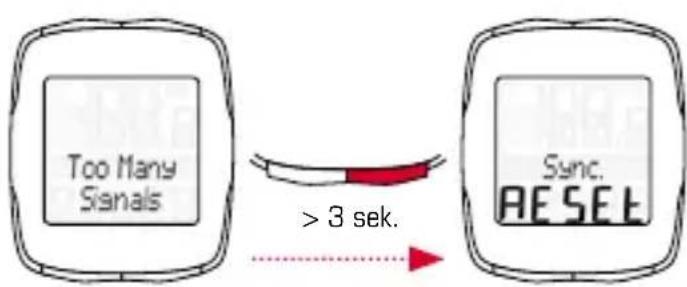

- Zobrazení „Příliš mnoho signálů“ → Zvětšete odstup od jiných cyklistů (vysílačů) a stiskněte libovolné tlačítko. Synchronizace se spustí znovu. (Pokud by přenos během jízdy vypadnul a přestal fungovat, stiskněte prosím tlačítko MODE 1 po dobu delší než 3 sekundy, abyste spustili manuální synchronizaci. Na displeji bliká „Sync. RESET“.)

Too Many Signals Sync. RESEE > 3 sek.

- Přepravní režim → Během přepravy na nosiči pro jízdní kola nebo v autě (se zaklapnutím do držáku) se computer BC 16.12 STS uvede prostřednictvím integrovaného čidla pohybu do takzvaného přepravního režimu. Na displeji se zobrazí „Přeprava“. Chcete-li tento režim opustit, musíte krátce stisknout libovolné tlačítko.

3. Nastavení / mazání

3.1 Nastavení

Je možné provádět následující nastavení: Jazyk / Měrná jednotka/Rozměr kola 1/Rozměr kola 2/Čas/Celková trasa 1 / Celková trasa 2 / Celkový čas 1 / Celkový čas 2 / Kontrast. Nastavení je názorně vysvětleno na přiloženém letáku pomocí obrázků pro všechny jednotlivé funkce.

3.2 Zjištění rozměru kol

K docílení přesného měření rychlosti musejí být rozměry kola nastaveny podle rozměrů vašich pneumatik. K tomuto účelu můžete:

A – Vypočítat rozměry kola pomocí vzorce vycházejícího z tabulky „Wheel Size Chart“.
B – Zjistit hodnotu podle nákresů z „Wheel Size Chart“.
C – Převzít z tabulky „Wheel Size Chart“ hodnotu odpovídající vaší velikosti pneumatik.

3.3 Mazání funkcí

Na nákresech se můžete podívat, jak vymazat funkce. Všimněte si prosím, že počítadlo úseku trasy (TS), stopky a odpočítávání se nesmažou s aktuálními hodnotami trasy.

4. Důležité pokyny / odstraňování poruch

4.1 Technické údaje

4.1.1 Pokyny k bateriím / výměna baterie

Pokyny k vložení, resp. vyjmutí baterie najdete na přiložených nákresech. Po výměně baterie v těle computeru je třeba znovu nastavit pouze čas.

Tělo computeru BC 16.12: typ CR 2032 / doba životnosti 1,5 roku*

Tělo computeru BC 16.12 STS: typ CR 2032 / doba životnosti 1 rok*

Vysílač rychlosti: typ CR 2032 / doba životnosti 1 rok*

Vysílač frekvence šlapání: typ CR 2032 / doba životnosti 1 rok*

*při používání trvajícím jednu hodinu denně

4.1.2 Odstraňování poruch

Žádná rychlost:

• Je computer správně zaklapnutý do držáku?
• Zkontrolujte vzdálenost od magnetu ke snímači (max. 5 mm) (u STS max. 12 mm).
  – Je magnet správně umístěný?

Nesprávná rychlost:

– Jsou na kole namontovány 2 magnety?
– Je správně nastaven rozměr kola?

Další řešení problémů najdete v našich odpovědích na často kladené otázky na adrese www.sigmasport.com.

4. Důležité pokyny/ odstraňování poruch

4.1.3 Min./max./tovární nastavení

Standardní	Min.	Max.	Jednotka
Aktuální rychlost 0,0 0 199,8 kmh / mph
Jízdní trasa 0,00 0,00 9.999,9 km / mi
Doba jízdy 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Průměrná rychlost 0,00 0,00 199,8 kmh / mph
Max. rychlost 0,00 0,00 199,8 kmh / mph
Frekvence šlapání		0	0	180 rpm
Průměrná frekvence šlapání	0 0 180	rpm
Čas	00:00	00:00	23:59	hh:mm
Stopky	00:00,0	00:00,0	9:59:59	mm:ss,1/10 h:mm:ss
Odpočítávání	0:00:00	0:00:00	9:59:59	h:mm:ss
TS trasa	0,00 0,00 9.999,9 km / mi
TS čas 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Teplota	0,0	-10 / 14	70 / 158	°C / °F
Celková trasa 1 + 2	0	0	99.999	km / mi
Celková trasa 0 0 999.99	km / mi
Celkový čas 1 + 2	0:00	0:00	9999:59	h:mm h.hhh:mm
Celkový čas	0:00 0:00 19.999		h:mm hh.hhh
Rozměr kola 1 + 2	2.155	500	3.999	mm

5. Záruční ustanovení

Ručíme vůči našemu příslušnému smluvnímu partnerovi za vady podle zákonných předpisů. Se žádostí o poskytnutí záruky se obratte na obchodníka, u kterého byl cyklistický computer zakoupen. Svůj cyklistický computer můžete také zaslat společně s dokladem o koupi a všemi díly příslušenství na následující adresu. Dbejte při tom na dostatečné poštovné.

Nárok na záruku existuje při vadách materiálu a chybách zpracování. Záruka se nevztahuje na baterie, opotřebitelné díly a opotřebení v důsledku komerčního použití nebo nehod. Nárok na záruku existuje pouze tehdy, když vlastní výrobek SIGMA nebyl svévolně otevřen a je přiložen doklad o koupi.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Při oprávněném nároku na poskytnutí záruky obdržíte přístroj výměnou. Nárok vzniká pouze na model, který je v současné době aktuální. Výrobce si vyhrazuje právo technických změn.

Baterie se nesmějí likvidovat s domovním odpadem (evropský zákon o bateriích)! Odevzdejte prosím baterie na příslušném sběrném místě k likvidaci odpadu. Elektronické přístroje se nesmějí likvidovat s domovním odpadem.

Odevzdejte prosím přístroj na příslušném sběrném místě k likvidaci odpadu.

LI=Lithium
