HASZNÁLATI ÚTMUTATÓ BC 16.12 STS CAD SIGMA

1.1 Üzembe helyezés 82
1.2 A navigáció elve 83
1.3 Felszerelés 84

2. Funkciók és tulajdonságok 84

2.1 Általános információk 84
2.2 Speciális funkciók 86
2.3 Az STS különleges jellemzői 86

3. Beállítások és törlés 88

3.1 Beállítások 88
3.2 A kerék kerületének meghatározása 88
3.3 A funkciók törlése 88

4. Fontos tudnivalók és hibaelhárítás 89

4.1 Müszaki adatok 89

5. Garanciális rendelkezések 91

1. Ismerkedés a BC 16.12 / BC 16.12 STS készülékkel

1.1 Üzembe helyezés

Kiszállításkor a kerékpár-számítógép úgynevezett mélyalvó üzemmódban van.

Az üzemmód elhagyásához tartsa lenyomva 5 másodpercig a MODE 1 gombot és a SET gombot.

Az ébresztés után a kerékpár-számítógép beállítási üzemmódba lép.

English

1.2 A navigáció elve

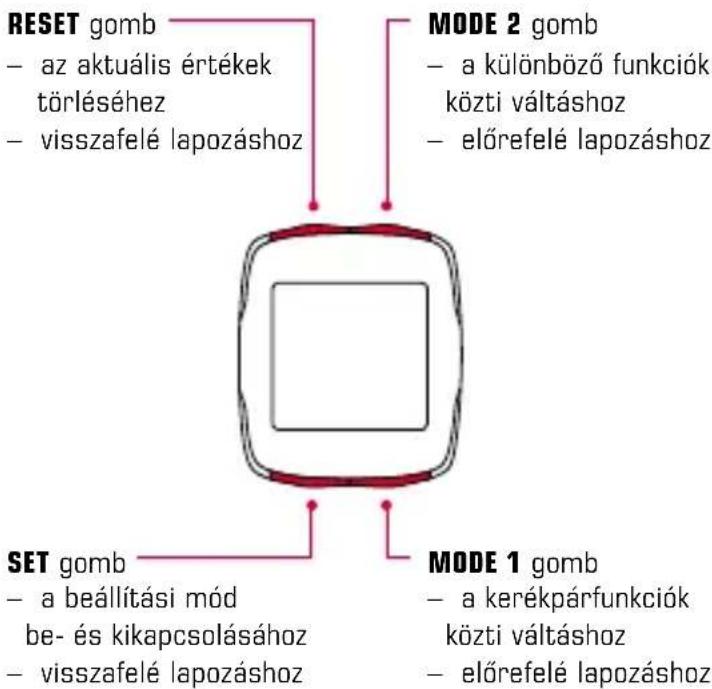

1.2.1 A gombok kiosztása 1.2.2 A funkciók elrendezése

A MODE 2 gombbal a következő funkciókat aktiválhatja: pedálfordulatszám/átl. pedálford./ pontos idő/stopperóra / visszaszámláló / napi távolság / napi idő/hőmérséklet / össztávolság 1* / össztávolság 2* / össztáv./ összidő 1* / összidő 2* / összidő

* A készülék csak egy második kerékpár észlelése után különbözteti meg az 1. és a 2. kerékpárt.

A MODE 1 gombbal a következő funkciókat aktiválhatja: megtett távolság / megtett idő / átl. seb. / max. seb.

1.2 A navigáció elve

1.2.3 A kijelző elrendezése

Középső szegmensmező:

a funkciók leírása

Alsó szegmensmező:

aktuális érték

1.3 Felszerelés

A felszerelés ábráit a mellékelt tájékoztatóban találja!

2. Funkciók és tulajdonságok

2.1 Általános információk

- Az aktuális és átlagsebesség összehasonlítása →

Ha az átlagsebességet megközelítő sebességgel halad, nem látható jelzés. Ha az átlagsebességnél gyorsabban halad, akkor ( ), ha lassabban halad, akkor ( ) jelenik meg. A készülék ezt az alapbeállítások kivételével minden funkcionál kijelzi.

- A második kerékpár automatikus felismerése →

Az 1. és a 2. kerékpár közötti váltás automatikus. Ehhez csupán a megfelelő tartozékot kell magával vinnie. Vezetékes készülék esetén ehhez meg kell vásárolnia a megfelelő kábelezéssel ellátott univerzális tartót. Vezeték nélküli készülék esetén egy második sebességjeladót kell vásárolnia, és be kell állítania azt a 2. kerékpárhoz (a további részleteket lásd a felszerelési útmutatóban).

2. Funkciók és tulajdonságok

A készülék csak azután jelzi külön az 1. kerékpár, a 2. kerékpár, valamint az 1.+2. kerékpár összesített értékeit, miután egy második kerékpárt észlelt. Ha csak egy kerékpárt használ, a készülék csak az első kerékpár összértékeit jelzi.

- Megvilágítás-vezérlés → A megvilágítás funkciót a SET és a RESET gombok egyidejű megnyomásával kapcsolhatja be és ki. Egy tetszőleges gombot megnyomva a kijelző megvilágítása bekapcsol, majd a következő gombnyomásra a kerékpár-számítógép funkciója továbblép. STS-készülékeknél szinkronizálás közben (max. 5 perc) a megvilágítás kikapcsol. Az elem megkímélése érdekében kerülje a felesleges megvilágítást!

- Szervizintervallum → A szervizintervallum tájékoztatja Önt arról, ha a kilométer-teljesítmény alapján esedékes a kerékpár következő szervizelése. A szervizintervallumot csak a szakkereskedésben lehet be- és kikapcsolni, illetve előre beprogramozni. Kiszállításkor a szervizintervallum ki van kapcsolva.

• Az elem állapota → A számítógép elemének állapotát a készülék a lemerülés előtt röviddel kijelzi. A kijelzőn a „ Számítógép lemerült” szöveg lesz látható. Az elemcsere után csak a pontos időt kell újra beállítani.
• Memóriachip → A beépített memóriachipnek köszönhetően a kerékpár-számítógép tartósan képes tárolni az összértékeket és a beállításokat. Ennek köszönhetően elemcsere után nem kell megismételnie a beállításokat (a pontos idő kivételével).
• PC-csatlakozás → A kerékpár-számítógép személyi számítógépre csatlakoztatható. A SIGMA DATA CENTER szoftver és a dokkolóegység megvásárlása után az összértékeket és az aktuális értékeket könnyedén naplózhatja számítógépén. Ezen kívül a kerékpár-számítógép beállítását is elvégezheti a számítógépén.

2. Funkciók és tulajdonságok

2.2 Speciális funkciók

- Az összértékek elrejtése menet közben → Ha a BC 16.12 / BC 16.12 STS-egység sebességjelet kap, valamennyi összesített értéket (távolság, idő) eltávolít a kijelzőről. Ha a készülék nem kap sebességjelet, ismét megjeleníti ezeket a funkciókat a kijelzőn.

- A pedálfordulatszám-funkciók megjelenítése és elrejtése → Ha a BC 16.12/BC 16.12 STS-egységet pedálfordulatszám-jeladó nélkül használja, a készülék 5 perc után elrejti a pedálfordulatszám-funkciókat (pedálfordulatszám, átl. pedálf.) az adott útra.

- Trip Section Counter (TS) → Különálló távolság- és időszámláló, amely kézzel indítható el és állítható le. A Trip Section Counter anélkül teszi lehetővé résztáv vagy intervallum-edzés kiértékelését, hogy az a teljes távot bármilyen módon befolyásolná.

2.3 Az STS különleges jellemzői

• Szinkronizálás → Helyezze a BC 16.12 STS-egységet a tartóra – A sebesség- és pedálfordulatszám-kijelző nullái villognak. A sebesség és a pedálfordulatszám kijelzésének összehangolására két lehetőség van:
• 1. → Induljon el. A vevőegység 3-4 kerék-/pedálfordulat alatt szinkronba kerül a jeladókkal.
• 1. → Forgassa addig az első kereket / pedálokat, amíg a sebesség- és pedálfordulatszám-kijelző villogása meg nem szűnik. Ha a BC 16.12 STS-egységet kiveszi a tartóból, a kapcsolat megszakad.

2. Funkciók és tulajdonságok

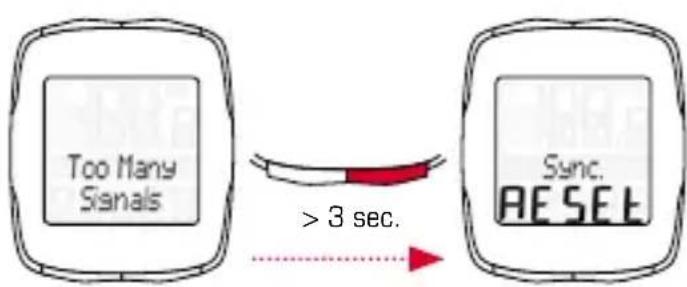

- „Túl sok jel” kijelzés → Tartson nagyobb távolságot más kerékpárosoktól (jeladóktól) és nyomja meg az egyik gombot. Az összehangolás újra elkezdódik. (Ha a jelátvitel menet közben megszakad és nem jön létre újból a kapcsolat, nyomja meg és tartsa benyomva 3 másodpercnél hosszabban a MODE 1 gombot a kézi összehangolás indításához. A kijelzőn a „Sync. RESET” üzenet villog.)

- Szállítási üzemmód → Ha kerékpárszállítón vagy autóban (a tartóján hagyva) szállítja a BC 16.12 STS-egységet, azt a beépített mozgásérzékelő úgynevezett szállítási üzemmódba kapcsolja. A kijelzőn a „Szállítás” szöveg lesz látható. Ha ki akar lépni ebből a módból, akkor nyomja meg röviden az egyik gombot.

3. Beállítások és törlés

3.1 Beállítások

A következő beállításokat végezheti el: nyelv / mértékegység / 1. kerékméret / 2. kerékméret / pontos idő / 1. össztávolság / 2. össztávolság / 1. összidő / 2. összidő / kontraszt. Az egyes funkciók beállítási módját a mellékelt lapon látható ábrák részletesen bemutatják.

3.2 A kerék kerületének meghatározása

A sebesség pontos méréséhez a gumiabroncs méretének megfelelően kell beállítani a kerékméretet. A következő lehetőségek közül választhat:

A – Kiszámíthatja a kerékméretet a „Wheel Size Chart” táblázatban megadott képlet segítségével.
B – Meghatározhatja az értéket a „Wheel Size Chart“ ábrái alapján.
C – Megkeresheti a gumiabroncs méretéhez tartozó értéket a „Wheel Size Chart” táblázatban.

3.3 A funkciók törlése

A funkciók törléséről az ábrák adnak tájékoztatást. Kérjük, ügyeljen arra, hogy ne törölje a Trip Section Counter (TS), a stopperóra és a visszaszámláló értékeit az aktuális út értékeivel együtt.

4. Fontos tudnivalók és hibaelhárítás

4.1 Müszaki adatok

4.1.1 Az elemre vonatkozó tudnivalók, elemcsere

Az elem behelyezésének és eltávolításának módjáról a mellékelt ábrák adnak tájékoztatást. Az elemcsere után csak a pontos időt kell újra beállítani a computeren.

BC 16.12 számítógép: CR 2032 típus, 1,5 év élettartam*

BC 16.12 STS számítógép: CR 2032 típus, 1 év élettartam*

Sebességjeladó: CR 2032 típus, 1 év élettartam*

Pedálfordulatszám-jeladó: CR 2032 típus, 1 év élettartam*

* napi egy órás használat esetén

4.1.2 Hibaelhárítás

Nem látható a sebesség:

– Megfelelően illeszkedik a számítógép a tartóhoz?
- Ellenőrizze a mágnes és az érzékelő távolságát (max. 5 mm) (STS-egységnél 12 mm).
- Megfelelő a mágnes elhelyezése?

Helytelen sebesség:

• 2 mágnes található a keréken?
• Pontos a kerékméret beállítása?

A problémák elhárítására vonatkozó további tudnivalók a www.sigmasport.com címen olvashatók.

4. Fontos tudnivalók és hibaelhárítás

4.1.3 Minimális és maximális értékek, gyári beállítások

Standard	Min.	Max.	Mértékegység
Akt. sebesség 0,0 0 199,8 kmh / mph
Megtett táv. 0,00 0,00 9.999,9 km / mi
Menetidő 0:00:00 0:00:00 999:59:59 h:mm:ss	hhh:mm:ss
Átl. sebesség 0,00 0,00 199,8 kmh / mph
Max. sebesség 0,00 0,00 199,8 kmh / mph
Pedálford.	0	0	180	rpm
Átl. pedálford.	0	0	180	rpm
Pontos idő	00:00	00:00	23:59	hh:mm
Stopper	00:00,0	00:00,0	9:59:59	mm:ss,1/10 h:mm:ss
Visszaszámlálás	0:00:00	0:00:00	9:59:59	h:mm:ss
Napi távolság	0,00 0,00 9.999,9 km / mi
Napi idő	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Hőmérséklet 0,0 -10 / 14	70 / 158	°C / °F
1.+2. össztávolság	0 0 99.999	km / mi
Össztávolság	0 0 999.99	km / mi
1.+2. összidő	0:00 0:00 9999:59	h:mm h.hhh:mm
Összidő	0:00 0:00 19.999	h:mm hh.hhh
1.+2. kerékméret	2.155	500	3.999	mm

5. Garanciális rendelkezések

A hiányosságokért a törvényi előírásoknak megfelelően mindenkori szerződéses partnereinkkel szemben felelősséget vállalunk. Garanciaigény esetén kérjük, forduljon ahhoz a kereskedéshez, ahol a kerékpár-számítógépet beszerezte. A kerékpár-számítógépet a vásárlást igazoló bizonylattal és összes tartozékával együtt a következő címre küldheti. Kérjük, ügyeljen a megfelelő bérmentesítésre.

A jótállás anyag- és gyártási hibákra érvényes. A garancia az elemekre, a kopóalkatrészekre, az üzemszerű használatból eredő kopásra és a balesetekből eredő károsodásra nem vonatkozik. Garanciaigény kizárólag abban az esetben érvényesíthető, ha a SIGMA- készülék házát nem bontották meg önhatalmúlag, és rendelkezésre áll a vásárlást igazoló nyugta.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Megalapozott garanciaigény esetén cserekészüléket biztosítunk. Az igény csak az adott időpontban aktuális modellre vonatkozik. A gyártó a műszaki változtatások jogát fenntartja.

Az elemek (a vonatkozó európai uniós törvények értelmében) nem kezelhetők háztartási hulladékként! Kérjük, adja le az elemeket egy kijelölt hulladékgyűjtő helyen.

Az elektronikus készülékek nem kezelhetők háztartási hulladékként.

Kérjük, adja le a készüléket egy kijelölt hulladékgyűjtő helyen.
