KULLANIM KILAVUZU BC 16.12 STS CAD SIGMA

1.1 İşletime alma 112
1.2 Navigasyon prensibi 113
1.3 Montaj 114

2. İşlevler / özellikler 114

2.1 Genel 114
2.2 Özel işlevler 116
2.3 STS özellikleri 116

3. Ayarlar/silme 118

3.1 Ayarlar 118
3.2 Tekerlek çevresini tespit etme 118
3.3 İşlevlerin silinmesi 118

4. Önemli uyarılar / hata giderme 119

4.1 Teknik veriler 119

5. Garanti hükümleri 121

1. BC 16.12 / BC 16.12 STS tanitimi

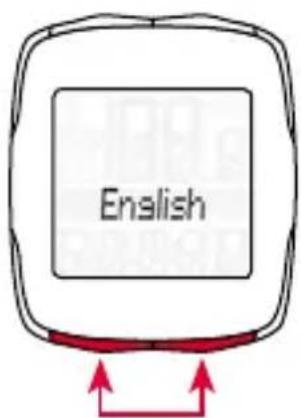

1.1 İşletime alma

Bisiklet bilgisayarı sevkiyat durumunda derin uyku olarak adlandırılan bir modda bulunur.

Bu moddan çıkmak için 5 saniye boyunca MODE 1 tuşuna ve SET tuşuna basın.

Uyandıktan sonra bisiklet bilgisayarı ayarlarda bulunur.

English

1.2 Navigasyon prensibi

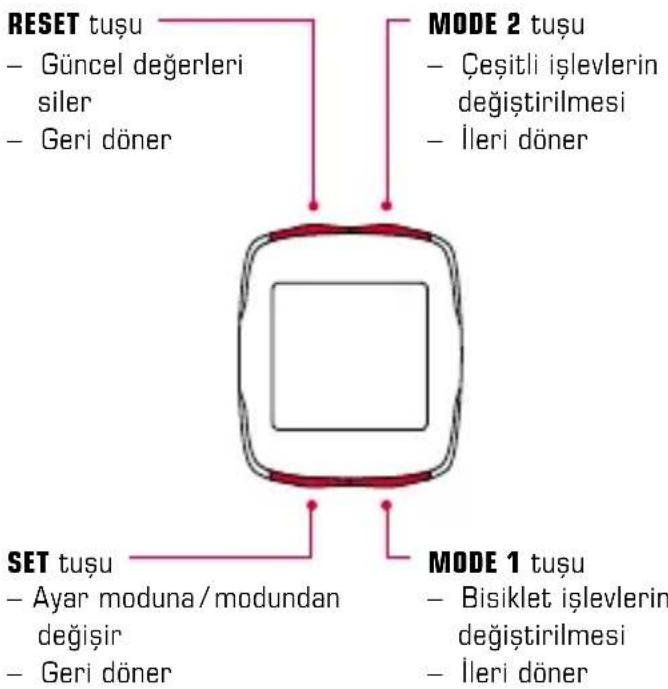

1.2.1 Tuş yerleşimi 1.2.2 İşlevlerin düzeni

MODE 2 tuşuyla aşağıdaki işlevleri çağırabilirsiniz:

Pedal frekansı / ∅ pedal frek. / saat / kronometre / geri sayım / TS rotası / TS süresi / sıcaklık / toplam yol 1* / toplam yol 2* / toplam yol / toplam süre 1* / toplam süre 2* / toplam süre

* Bisiklet 1 ve bisiklet 2 arasındaki fark ancak ikinci bir bisiklet algılandığında gösterilir.

MODE 1 tuşuyla aşağıdaki işlevleri çağırabilirsiniz:

Seyir mesafesi / seyir süresi / ∅ hızı / maks. hız

1.2 Navigasyon prensibi

1.2.3 Ekran yapısı

İşlevlerin açıklaması

Alt segment alanı:

Güncel değer

1.3 Montaj

Montaja yönelik resimlere ilişikteki broşürden ulaşabilirsiniz!

2. İşlevler / özellikler

2.1 Genel

- Güncel/ortalama hız karşılaştırması →

Ortalama hıza yakın bir hızla sürerseniz hiçbir şey gösterilmez. Ortalama hızdan daha hızlı kullanırsanız ( ) gösterilir, daha yavaş kullanırsanız ( ) gösterilir. Gösterge temel ayarlar haricinde tüm işlevlerde gerçekleşir.

14.6 Ava Speed 2.175

- İkinci tekerleğin otomatik olarak algılanması →

Tekerlek 1 ve tekerlek 2 arasında değişim otomatik olarak gerçekleşir. Sadece ilgili aksesuar birlikte taşınmalıdır. Kablolu cihazda genel tutucu ilgili kablo bağlantısı ile birlikte satın alınmalıdır. Kablosuz cihazda ikinci bir hız vericisi satın alınmalıdır ve tekerlek 2'ye dönüştürülmelidir (diğer detaylar için bkz. montaj talimatı). Toplam değerler ancak ikinci bir bisiklet eklenirse bisiklet 1, bisiklet 2 ve bisiklet 1+2 için ayrı olarak gösterilir.

2. İşlevler / özellikler

Sadece bir bisiklet kullanıldığında yalnızca ilk tekerleğin toplam değerleri gösterilir.

• Işık yönetimi → SET ve RESET tuşlarına eş zamanlı olarak basıldığında ışık işlevi açılır/kapanır. İstenilen tuşa basıldığında gösterge aydınlatılır, diğer tuş tıklamasıyla bisiklet bilgisayarının işlevi değiştirilir. STS cihazlarında, senkronizasyon esnasında (maks. 5 dakika) ışık işlevi kapalıdır. Pili korumak için gereksiz aydınlatmadan kaçının!
• Servis aralığı → Servis aralığı sizi kilometre gücüne bir sonraki bisiklet muayenesine kadar ulaşıldığında bilgilendirir. Servis aralığı sadece satıcınız tarafından açılabilir / kapatılabilir ya da programlanabilir. Servis aralığı, teslimat durumunda kapalı konumdadır.

• Pil durumu → Bilgisayar başlığının pil durumu pil gücü bitmeden kısa bir süre önce gösterilir. Ekranda: "boş/bilgisayar" sembolü belirir. Pil değişiminden sonra sadece saat tekrar ayarlanmalıdır.

• Hafıza çipi → Monte edilen bir hafıza çipi sayesinde tüm toplam ve ayar değerleri bisiklet bilgisayarına daimi olarak kaydedilir. Böylece pil değişiminden sonra ayar (saat hariç) yapmanız gerekmemektedir.

• PC kapasitesi → Bisiklet bilgisayarı PC uyumludur. SIGMA DATA CENTER yazılımlarını ve Docking Station satın aldıktan sonra toplam ve güncel değerleri kolay ve zahmetsiz bir şekilde PC'nize kaydedebilirsiniz. Bunun dışında bisiklet bilgisayarınızın ayarlarını PC'de

  gerçekleştirebilirsiniz.

2. İşlevler / özellikler

2.2 Özel işlevler

• Seyir esnasında toplam değerlerin gizlenmesi → Eğer BC 16.12 / BC 16.12 STS hız sinyalleri alırsa tüm toplam işlevler (mesafe, süre) göstergede gizlenir. Hız değerleri alınmadığında göstergedeki işlevler tekrar gösterilir.
• Pedal frekansı işlevlerinin gösterilmesi gizlenmesi → BC 16.12 / BC 16.12 STS pedal frekansı sinyal vericisiz kullanılırsa tüm pedal frekansı işlevleri (pedal frek. / ∅ pedal frek.) 5 dakika sonra bu seyir için gizlenir.
• Trip Section Counter (TS) → Burada, manuel olarak başlatılabilen ya da durdurulabilen ayrı bir mesafe / süre sayacı söz konusudur. Trip Section Counter, turun toplam değerlerine zarar vermeden bir kısmi mesafenin ya da bir Intervall Training'in değerlendirmesini sağlar.

2.3 STS özellikleri

- Senkronizasyon → BC 16.12 STS'yi tutuya oturtun – Hız ve pedal frekansı göstergesinin sıfırları yanıp söner. Hızı / pedal frekansını senkronize etmek için 2 seçenek mevcuttur:

• 1. → Hareket edin, normalde verici 3-4 tekerlek/pedal turundan sonra vericilerle senkronize olur.
• 1. → Ön tekerleği ya da pedalı, hız/pedal frekansı göstergesi yanıp sönmeyi bırakana kadar çevirin. BC 16.12 STS'yi tutucudan çıkarmak bağlantıyı ayırır.

2. İşlevler / özellikler

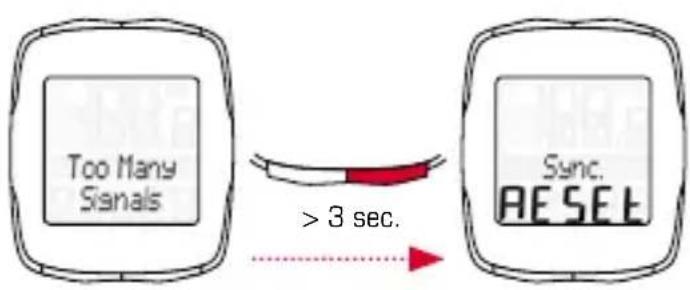

- “Çok fazla sinyal” göstergesi → Diğer sürücülere (vericiler) olan mesafeyi büyütün ve herhangi bir tuşa basın. Senkronizasyon tekrar başlar. (Aktarım seyir esnasında başarısız olursa ve artık çalışmazsa, manuel bir senkronizasyon başlatmak için lütfen MODE 1 tuşuna 3 saniyeden daha uzun bir süre basın. "Sync. RESET" ekranda yanıp söner)

- Taşıma modu → Bisiklet taşıyıcısında ya da arabada taşıma esnasında (tutucuda takılıysa) BC 16.12 STS, entegre bir hareket sensörü aracılığıyla taşıma moduna geçer. Ekranda “taşima” belirir. Bu moddan çıkmak için kısa bir süre herhangi bir tuşa basmanız yeterlidir.

3. Ayarlar / silme

3.1 Ayarlar

Aşağıdaki ayarlar yapılabilir: Dil / ölçü birimi / tekerlek çevresi 1/ tekerlek çevresi 2 / saat / toplam mesafe 1 / toplam mesafe 2 / toplam süre 1 / toplam süre 2 / kontrast. Ayarlama, ilişikteki broşürde bulunan çizimlere göre her bir işlev için resimli olarak açıklanmaktadır.

3.2 Tekerlek çevresini tespit etme

Hız ölçümünün hassasiyetine ulaşabilmek için tekerlek çevresi, tekerlek boyutu uyarınca ayarlanmalıdır. Bunun için şunları yapabilirsiniz:

A – Tekerlek çevresini "Wheel Size Chart" tablosunda belirtilen formül uyarınca hesaplayın.
B – Değeri "Wheel Size Chart" tablosundaki çizimler uyarınca tespit edin.
C – "Wheel Size Chart" tablosundan tekerlek boyutunuza uygun olan değeri devralın.

3.3 İşlevleri silmek

İşlevlerin nasıl silindiğini çizimlerden öğrenebilirsiniz. Lütfen Trip Section Counter (TS), kronometre ve geri sayımın güncel tur değerleri ile birlikte silinmemesine dikkat edin.

4. Önemli uyarılar / hata gideme

4.1 Teknik veriler

4.1.1 Pil uyarıları / pil değişimi

Pilin takılma veya çıkarılma şeklini ekteki resimlerde bulabilirsiniz. Bilgisayar başlığında bir pil değişiminden sonra sadece saat tekrar ayarlanmalıdır.

BC 16.12 Tip CR 2032 /

bilgisayar başlığı: 1,5 yıl kullanım ömrü*

BC 16.12 STS Tip CR 2032 /

bilgisayar başlığı: 1 yıl kullanım ömrü*

Hız vericisi: Tip CR 2032 /

1 yıl kullanım ömrü*

Pedal frekansı vericisi: Tip CR 2032 /

1 yıl kullanım ömrü*

* Günde bir saatlik kullanım durumunda

4.1.2 Hata giderme

Hiz yok:

– Bilgisayar tutucuya doğru şekilde oturdu mu?
- Manyetiğin sensöre olan mesafesini kontrol edin (maks. 5 mm) (STS'de maks. 12 mm).
- Manyetik doğru konumlandırıldı mı?

Yanlış hız:

- Tekerleğe 2 manyetik monte edildi mi?

- Tekerlek çevresi doğru ayarlandı mı?

Diğer sorun çözümlerine www.sigmasport.com adresindeki FAQs'ımızdan ulaşabilirsiniz.

4. Önemli uyarılar/hata gideme

4.1.3 Min / Maks / fabrika ayarları

Standard	Min.	Maks.	Birim
Güncel hız 0,0 0 199,8 kmh / mph
Seyir mesafesi 0,00 0,00 9.999,9 km / mi
Seyir süresi 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
∅ hız 0,00 0,00 199,8 kmh / mph
Maks. hız 0,00 0,00 199,8 kmh / mph
Pedal frek.		0	0	180 rpm
∅ pedal frek.	0 0 180	rpm
Saat	00:00	00:00	23:59	hh:mm
Kronometre	00:00,0	00:00,0	9:59:59	mm:ss,1/10 h:mm:ss
Geri sayım	0:00:00	0:00:00	9:59:59	h:mm:ss
TS mesafesi	0,00 0,00 9.999,9 km / mi
TS süresi 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Sıcaklık	0,0	-10 / 14	70 / 158	°C / °F
Toplam mesafe 1 + 2	0	0	99.999	km / mi
Toplam mesafe	0 0 999.99	km / mi
Toplam süre 1 + 2	0:00	0:00	9999:59	h:mm h.hhh:mm
Toplam süre	0:00	0:00	19.999	h:mm hh.hhh
Tekerlek çevresi 1 + 2	2.155	500	3.999	mm

5. Garanti hükümleri

İlgili sözleşme ortaklarımızı karşı eksiklikler için yasal talimatlara göre sorumluluk üstleniyoruz. Garanti hizmeti durumunda lütfen bisiklet bilgisayarınızı aldığınız satıcıya başvurun. Bisiklet bilgisayarını satın alma belgesi ve tüm aksesuar parçaları ile birlikte aşağıdaki adrese de gönderebilirsiniz. Lütfen yeterli posta pulu yapıştırmaya dikkat edin.

Bir garanti talebi materyal ve işleme hatalarında mümkündür. Piller, aşınma parçaları ve ticari kullanım ya da kaza nedeniyle meydana gelen aşınma garanti kapsamında değildir. Garanti talebi sadece gerçek SIGMA ürünü yetkisiz olarak açılmadığında ve satın alma belgesi birlikte gönderildiğinde mümkündür.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Garanti hizmetine izin verilen taleplerde bir değişim cihazı alacaksınız. Sadece güncel modele talep hakkı bulunmaktadır. Üretici teknik değişiklikler hakkını saklı tutar.

Piller ev çöpüne atılmamalıdır (Avrupa pil yasası)! Lütfen pilleri tasfiye amacıyla belirlenen bir teslim noktasına bırakın.

Elektronik cihazlar ev çöpüne atılmamalıdır. Lütfen cihazı belirtilen bir tasfiye yerine verin.
