Ürün Tipi	Bisiklet Sayacı
Marka	Sigma
Model	BC 14.12 STS ALTI
Sayaç Güç Kaynağı	CR2032 Pil
Sayaç Pil Ömrü	Yaklaşık 1 yıl (günde 1 saat kullanım)
Verici Güç Kaynağı	CR2032 Pil
Verici Pil Ömrü	Yaklaşık 1 yıl
Ekran	Aydınlatmalı LCD
Ana Fonksiyonlar	Anlık hız, ortalama hız, maksimum hız; mesafe; süre; yükseklik; rakım farkı; sıcaklık; saat; servis aralığı; pil göstergesi
Yükseklik Ölçümü	Barometrik, manuel kalibrasyonlu (başlangıç yüksekliği ve mevcut yükseklik)
İletim	Kablosuz STS (Hız İletim Sistemi)
Senkronizasyon	Otomatik (3-4 tekerlek dönüşü) veya manuel (MODE 1'e uzun basma)
PC Uyumluluğu	Evet, Sigma Data Center ve bağlantı istasyonu ile (isteğe bağlı)
Ayarlanabilir Tekerlek Çevresi	500 ila 3999 mm
Hafıza Çipi	Pil değişiminden sonra ayarları ve toplam değerleri korur (saat hariç)
Aydınlatma	SET ve RESET'e aynı anda basılarak açılıp kapatılabilir
Garanti	Yasal düzenlemelere göre, malzeme ve üretim hatalarına karşı
Tamir Edilebilirlik	Yetkisiz açılırsa garanti geçersiz olur
Bakım	Aşırı nemden kaçının; yumuşak ve kuru bir bezle temizleyin

Sık sorulan sorular - BC 14.12 STS ALTI SIGMA

Sayacı ilk kez nasıl çalıştırırım?

Sayaç teslimatta derin uyku modundadır. Cihazı uyandırmak için MODE 1 ve SET düğmelerine 5 saniye basılı tutun. Ardından ayarlara erişmek için SET'e basın.

Sayaç aydınlatması nasıl açılır?

Aydınlatmayı açmak veya kapatmak için SET ve RESET düğmelerine aynı anda basın. Her düğmeye basıldığında ekran kısa süreliğine aydınlanır.

Yükseklik nasıl kalibre edilir?

Başlangıç yüksekliğini (eviniz) veya mevcut yüksekliği (bulunduğunuz yer) ayarlayabilirsiniz. Bu ayarlar parametre menüsünde yapılır. Referans değeri için harita veya GPS kullanın.

Hiç hız görüntülenmezse ne yapmalıyım?

Sayacın desteğine doğru şekilde takıldığından emin olun. Mıknatıs ile sensör arasındaki mesafeyi kontrol edin (maks. 12 mm). Mıknatısın jant teli üzerinde doğru konumlandırıldığından emin olun. STS iletimi kaybolursa, manuel senkronizasyon için MODE 1'e 3 saniyeden fazla basın.

STS vericisi nasıl senkronize edilir?

Sayacı desteğine yerleştirin. Hız sıfırları yanıp söner. Hız göstergesi yanıp sönmeyi durdurana kadar birkaç metre sürün (veya ön tekerleği döndürün). Senkronizasyon tamamlanır.

Pil nasıl değiştirilir?

Sayacı desteğinden çıkarın. Pil bölmesini açın (kullanım kılavuzundaki şemaya bakın). Eski pili yeni bir CR2032 pil ile değiştirin. Değişimden sonra sadece saat ayarlanmalıdır.

Tekerlek çevresi nasıl ayarlanır?

Lastiğinizin çevresini (mm cinsinden) ölçün veya kılavuzla birlikte verilen 'Wheel Size Chart' tablosunu kullanın. Bu değeri parametre menüsünde 'Tekerlek Çevresi' altında ayarlayın. Ayar aralığı 500 ila 3999 mm'dir.

'Trop de signaux' (Çok fazla sinyal) göstergesi ne anlama geliyor?

Bu, yakındaki diğer STS vericileriyle parazit olduğunda meydana gelir. Diğer bisikletçilerden uzaklaşın ve senkronizasyonu yeniden başlatmak için bir düğmeye basın.

Taşıma modu nasıl kullanılır?

Sayaç hız sinyali olmadan hareket algıladığında (örneğin bisiklet taşıyıcısında), otomatik olarak 'Transport' moduna geçer. Ekranda 'Transport' yazısı görünür. Bu moddan çıkmak için bir düğmeye kısaca basın.

Fonksiyonlar nasıl sıfırlanır (reset)?

Sıfırlama prosedürleri kullanım kılavuzundaki şemalarda gösterilmiştir. Genellikle, mesafe, süre vb. değerleri silmek için belirli düğmelere basılı tutmak gerekir. Sağlanan ayar kılavuzuna bakın.

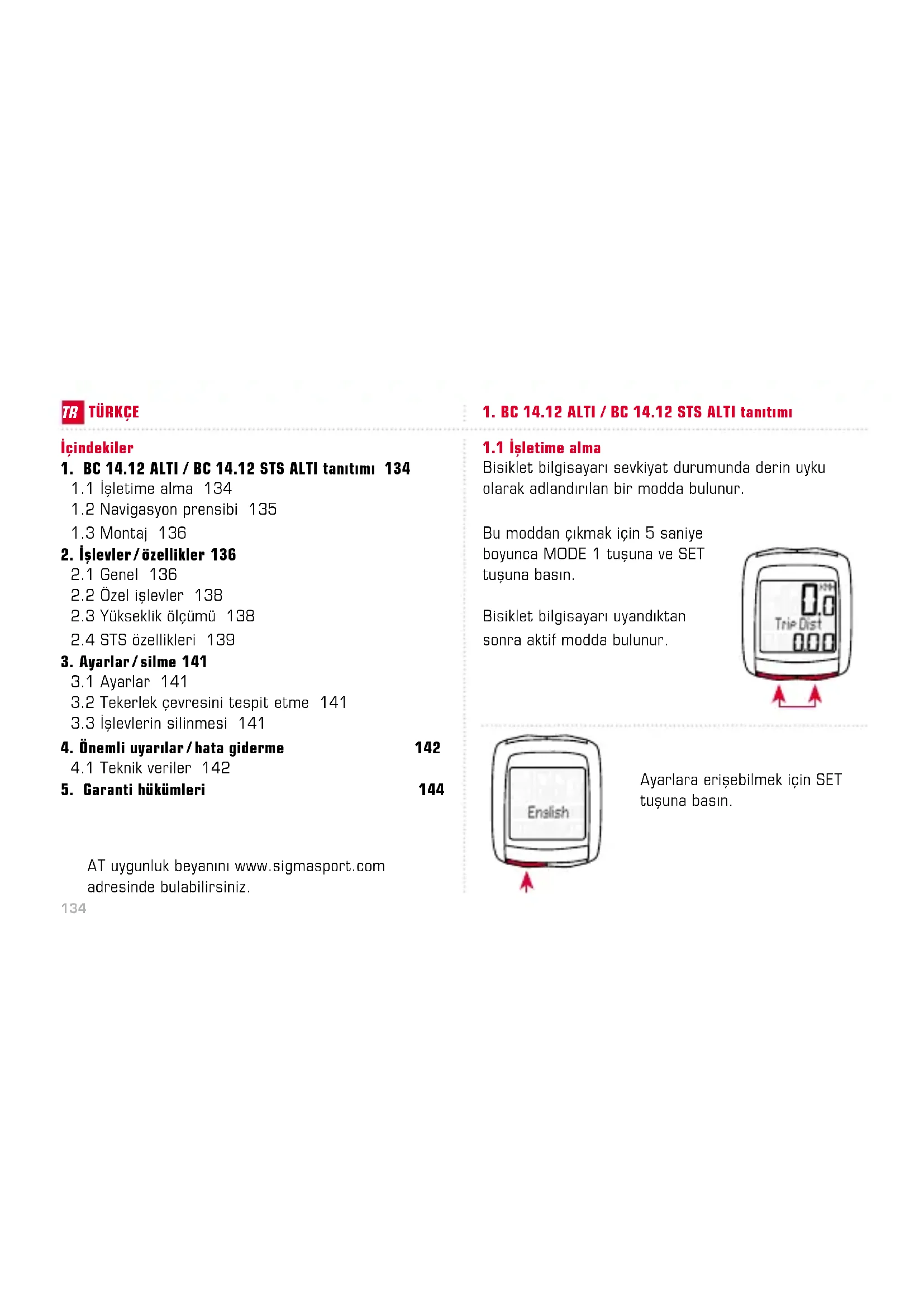

KULLANIM KILAVUZU BC 14.12 STS ALTI SIGMA

1. Islevler/ozellikler 136

2.1 Genel 136
2.2Özel islevler 138
2.3 Yukseklik olcumu 138
2.4 STS özellikleri 139

1. Ayarlar/silme 141

3.1 Ayarlar 141
3.2 Tekerlek cevesini tespit etme 141
3.3 Islevlerin silinmesi 141

1. Onemli uyarilar/hata giderme 142
   4.1 Teknik veriler 142
   5.Garanti hukumleri 144

AT uygunluk beyanini www.sigmasport.com adresinde bulabilirsiniz.

1. BC 14.12 ALTI / BC 14.12 STS ALTI tanitimi

1.1 Isletime alma

Bisiklet bilgisayari sevkiyat durumunda derin uykularak adlandirilan bir modda bulunur.

Bu modan cikmak icin 5 saniye boyunca MODE 1 tusuna ve SET tusuna basin.

Bisiklet bilgisayari uyandiktansonra aktif modda bulunur.

Ayarlara erisebilmek icin SET tusuna basin.

1.2 Navigasyon prensibi

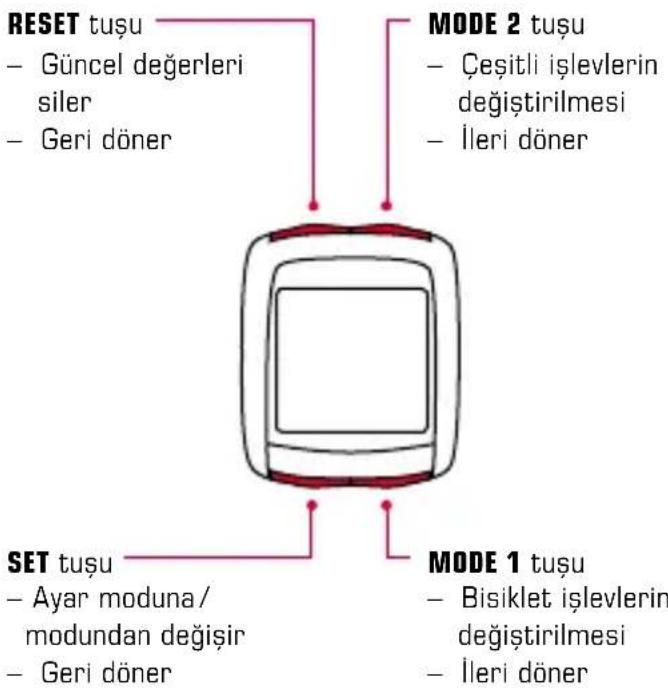

1.2.1 Tug yerlesimi 1.2.2 Islevlerin duzeni

MODE 2 tusuyla asagidaki islevleri
cagirabilirsiniz:
Guncel yukseklik/
gunjuk yukseklik/saat/
sicaklik/toplam mesafe/
toplam yukseklik

MODE 1 tusuyla asagidaki islevleri cagirabilirsiniz:
Seyir mesafesi/seyir suresi/
0 hizi/maks. hizi

1.2 Navigasyon prensibi

1.2.3 Ekran yapisi

Ust segment alani:

Hiz gostergesi

Orta segment alani:

Islevlerin aciklamasi

Alt segment alani:

Gunceldeger

1.3 Montaj

Montaja yonelik resimlere ilisikteki brosrden ulasabilirsiniz!

2. Islevler/ozellikler

2.1 Genel

- Gündel/ortalama hiz karsilastirması →

Ortalamahiza yakin bir hizla sürerseniz hicbirsey gosterilmez. Ortalamahizdan daha hizl kullanirsaniz [gosterilir, daha yasa kullanirsaniz [gosterilir. Goste termel ayarlar haricinde tum islevlerde gereklesir.

• Isik yonetimi SET ve RESET tuşlarina es zamanlı olarak basildigianda isik ilevi acilir/kapanir. İstenilen tuşa basildigianda gösterreich aydinlatilir, dhe tous klamasiyla bisiklet bilgisayarinin ilevi degistirilir. Pili korumak icin gereksiz aydinlatmadan seksin!

2. Islevler/ozellikler

• Servis araligi Servis araligi sizi kilometre güçüne bir sonraki bisiklet muayenesine kadar ULAŞildiğnda bilgilendirir. Servis araligi sadece saticiniz tarafindan açilabilir / kapatilabilir ya da programlanabilir. Servis araligi, teslimat durumunda kapali konumdadir.
• Pil durumu Bilgisayar basliginin pil durumu pil gucu bitmeden kisa bir sure once gosterilir. Ekranda: "bos / bilgisayar" sembolu belirir. Pil degisiminden sonra sadece saat tekrar ayarlanmalidir.

• Hafiza cipi → Monte edilen bir hafiza cipi saysinde tüm toplam veayar değerleri basiklet bilgisayarına daimi olarak kaydedilir. Böylece pildehyşiminden sonra ayar (saat hariç) yapmaniz gerekmemektedir.

• PC kapasitesi Bisiklet bilgisayari PC uyumludur.
  SIGMA DATA CENTER yazilimarini ve Docking Station satin aldiktan sonra toplam veGPCinize
  degerleri kolay ve zahmetsiz bir sekilde PC'nize
  kaydedebilirsiniz. Bunun disinda bisiklet
  bilgisayarizin ayarlarini PC'de
  gereklestirebilirsiniz.

2. Islevler/ozellikler

2.2 Üzel islevler

- Seyir esnasinda toplam degerlerin gizlenmesi

Eger BC 14.12 ALTI / BC 14.12 STS ALTI hiz sinyalleri alirsa tum toplam islevler (mesafe, sure ve kümulative fükseklik) östergede gizlenir. Hiz değerleri alinmadında östergedeki islevler tekrar Güsterilir.

2.3 Yükbeklik Ölçümü

BC 14.12 ALTI / BC 14.12 STS ALTi'nin yukseklik olçümü barometrik hava basincina gore hesaplanir. Her havadehyigi,减免l yuksekligindehyisikligine nedenolanbir hava basincidehyisikligi anlamina gelmektedir.Buhava basincidehyisikliklerini dengelemek icin BC 14.12 ALTI / BC 14.12 STS ALTI'de bir referans yukseklik girmelisiniz (kalibrasyon olarak adlandirilan islem).

- Bāslangic yüksekliigi üzerinden kalibrasyon →

Baslangic yuksekligi alisilmis baslangic yerinizin yuksekligidir (genellikle ikamet yi). Bu degeri cadde ya da ulke haritalarindan ogrenebilirsiniz. Bu BC 14.12 ALTI / BC 14.12 STS ALTI'de bir defa ayarlanir ve bir kac sanije icerisinde kalibre edilir.

2. Islevler/ozellikler

- Guncel yükseklik üzerinden kalibrasyon

Guncel yukseklik, guncel olarak bulundugunuz yerin yuksekligidir ve baslangic yuksekliginizden bagimsizdir (tur baslangic yeriniz, bir dag kulubesi ya da diger yerler). Guncel yukseklik, bisikletinizle seyir halindeyseniz ve bir yukseklik bilgisi mevcutsa gerekmektedir.

2.4 STS Özellikleri

• Senkronizasyon BC 14.12 STS ALTI'yi tutuya oturtun - Hiz goftergesinin sifirlari yanip söner. Hizi senkronize etmek icin 2 secenek mevcuttur:
• 1. → Hareket edin, normalde verici 3-4 tekerlek turundan sonra vericilerle senkronize glur.
• 1. → On tekerlegi, hij gõstergesi yanip sönmeyi birakana kadar cevirin. BC 14.12 STS ALTiyi tutucudan cikarmak baglantiyi ayirir.

2. Islevler/ozellikler

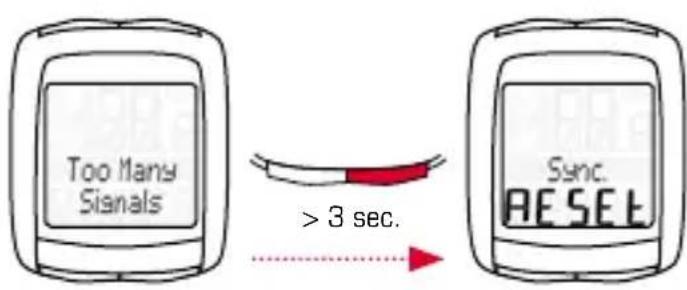

• "Cok fazla sinyal" goftergesi Diger suruculere (vericiler) alan mesafeyi buyutun ve herhangi bir tuasa basin. Senkronizasyon tekrar baslar. (Aktarim seyir esnasinda basarisiz olursa ve artik calismazsa, manuel bir senkronizasyon baslatmak icin lufen MODE 1 tusuna 3 saniyeden daha uzun bir sure basin. "Sync. RESET" ekranda yanip soner)

• Tasima modu Bisiklet tasiyicisinda ya da arabada tasima esnasinda (tutucuda takiliya) BC 14.12 STS ALTI, entegre bir hareket sensoru araciligiyla tasima moduna gecer. Ekranda "tasima" belirir. Bu modan cikmak icin kisa bir sure herhangi bir tuasa basmaniz yeterlidir.

3. Ayarlar / silme

3.1 Ayarlar

Aşaqidaki ayarlar yapilabilel: Dil / ölcü birimi /GPCel yukseklik/baslangic yuksekligi/tekerlek cevresi/saat/toplam mesafe/toplam sure/toplam yukseklik/kontrast. Ayarlama, ilisiTekki broşürde bulunan cizilmere gore her bir ilev icin resimli olarak açiklanmaktadir.

3.2 Tekerlek cevresini tespit etme

Hiz olcumlunh hassasiyetine ulasabilmek icin tekerlek cevresi, tekerlek boyutu uyarinca ayarlanmalidir. Bunun icin sunlari yapabilirsiniz:

A - Tekerlek cevresini "Wheel Size Chart" tablosunda belirtilen formul uyarınca hesaplayin.
B - Değeri "Wheel Size Chart" tablosundaki Çüzimler uyarıncı tespit edin.
C - "Wheel Size Chart" tablosundan tekerlek boyutunuza uygun olan degeri devralin.

3.3 Islevleri silmek

Islevlerin nasil silindigini cizimlerden ogrenebilirsiniz.

4. Onemli uyarilar / hata gademe

4.1 Teknik veriler

4.1.1 Pil uyarilari / pil dejisimi

Pilin takilma veya cikarilmasa seklini ekteki resinlerde bulabilirsiniz.Bilgisayar basliginda bir pil degisiminden sonra sadece saat tekrar ayarlanmalidir.

BC 14.12 ALTI Tip CR 2032/

bilgisayar basligi: 1,5 yll kullanim omru*

BC 14.12 STS ALTI Tip CR 2032 /

bilgisayar basligi: 1 yil kullanim omru*

Hiz vericisi: Tip CR 2032 /

1 yil kullanim omru*

• Gunde bir saatlik kullanim durumunda

4.1.2 Hata giderme

Hiz yok:

• Bilgisayar tutucuyaDOGRU sekilde oturdu mu?
• Manyetigin sensore alan mesafesini kontrl edin (maks. 12 mm).
• Manyetakoogru konumlandirildim?

Yanlis hiz:

• Tekerlege 2 manyetak monte edildi mi?
• Tekerlek cevresiDOGRU ayarlandi mi?

Diger sorunoczumlerine www.sigmasport.com adresindeki FAQs'imizdan ulasabilirsiniz.

4. Onemli uyarilar/hata gademe

4.1.3 Min/Maks/fabrika ayarlari

Standart	Min.	Maks.	Birim
Güncel yüz 0,0 0 199,8 kmh / mph
Seyir mesafeşi 0,00 0,00 9.999,9 km / mi
Seyir süresi 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
0 yüz 0,00 0,00 199,8 kmh / mph
Maks. yüz	0,00 0,00 199,8 kmh / mph
Güncel:yükbeklik	0	-999	4.999 / 16.999	m / ft
Günlük:yükbeklik	0	0 99.999	m / ft
Maks.yükbeklik	0	-999	4.999 / 16.999	m / ft
Saat	00:00	00:00 23:59	hh:mm
Sıçakkı	0,0	-10 / 14	70 / 158	°C / °F
Topl.mesafe	0	0 99.999	km / mi
Toplam yüz	0:00 0:00 19.999	h:mm	hh.hhh
Toplam:yükbeklik	0	0 99.999	m / ft
Tekerlek çevresi	2.155	500	3.999 mm

5. Garanti hukumleri

Ilgili sosleşme ortaklarimiza karsi eksiklikler icin yasaltalimatlara gore sorumluluk ustleniyoruz. Garanti hizmeti durumunda lufen bisiklet bilgisayarinizi aldiginiz saticiya basvurun. Bisiklet bilgisayarini satin alma belgesi ve tum aksesuar parcalari ile birlikte asagidaki adrese de gonderebilirsiniz. Lufen yeterli posta pulu yapistirmaya dikkat edin.

Bir garanti talebi materyal ve isleme hatalarinda mumkundur. Piller, asinma parcalari ve ticari kullanim ya da kaza nedeniyle meydana gelen asinma garanti kapsaminda degildir. Garanti talebi sadeceGPC SIGMA urunu yetkisiz olarak acilmadiinda ve satina alma belgesi birlikte gonderildigiinde mumkundur.

Isbu yazilyla SIGMA-ELEKTRO GmbH, kablosuz bisiklet bilgisayarlarinin 1999/5/AT yonergesinin temel gereksinimlerine ve diger onemli talimatlarna uygun oldugunu bylan eder.

SIGMA-ELEKTRG GmbH

Dr.-Julius-Leber-Strasse 15
D-67433 Neustadt an der Weinstrasse
Tel.: [phone]
Faks: [phone]
E-posta: [e-mail]

Garanti hizmetine izin verilen taleplerde bir degisim cihazi alacaksiniz. SadeceGPCelmodele talep hakki bulunmaktadir. Uretici teknik degisiklikler hakkinisakltutar.

Piller ev copune atilmamalidir (Avrupa pil yasasi)! Luffen pilleri tasfiye amaciyla belirlenen bir teslim noktasina birakin.

Elektronik cihazlar ev copune atilmamalir.

Lutfen cihazi belirtilen bir tasfiye yerine verin.
