HASZNÁLATI ÚTMUTATÓ BC 14.12 STS ALTI SIGMA

Notatki98 Tartalomjegyzék

1.1 Üzembe helyezés 98

1.2 A navigáció elve 99

2. Funkciók és tulajdonságok 100

2.1 Általános információk 100

2.2 Speciális funkciók 102

2.3 A tengerszint feletti magasság mérése 102

2.4 Az STS különleges jellemzői 103

3. Beállítások és törlés 105

3.2 A kerék kerületének meghatározása 105

3.3 A funkciók törlése 105

4. Fontos tudnivalók és hibaelhárítás 106

4.1 Műszaki adatok 106

5. Garanciális rendelkezések 108

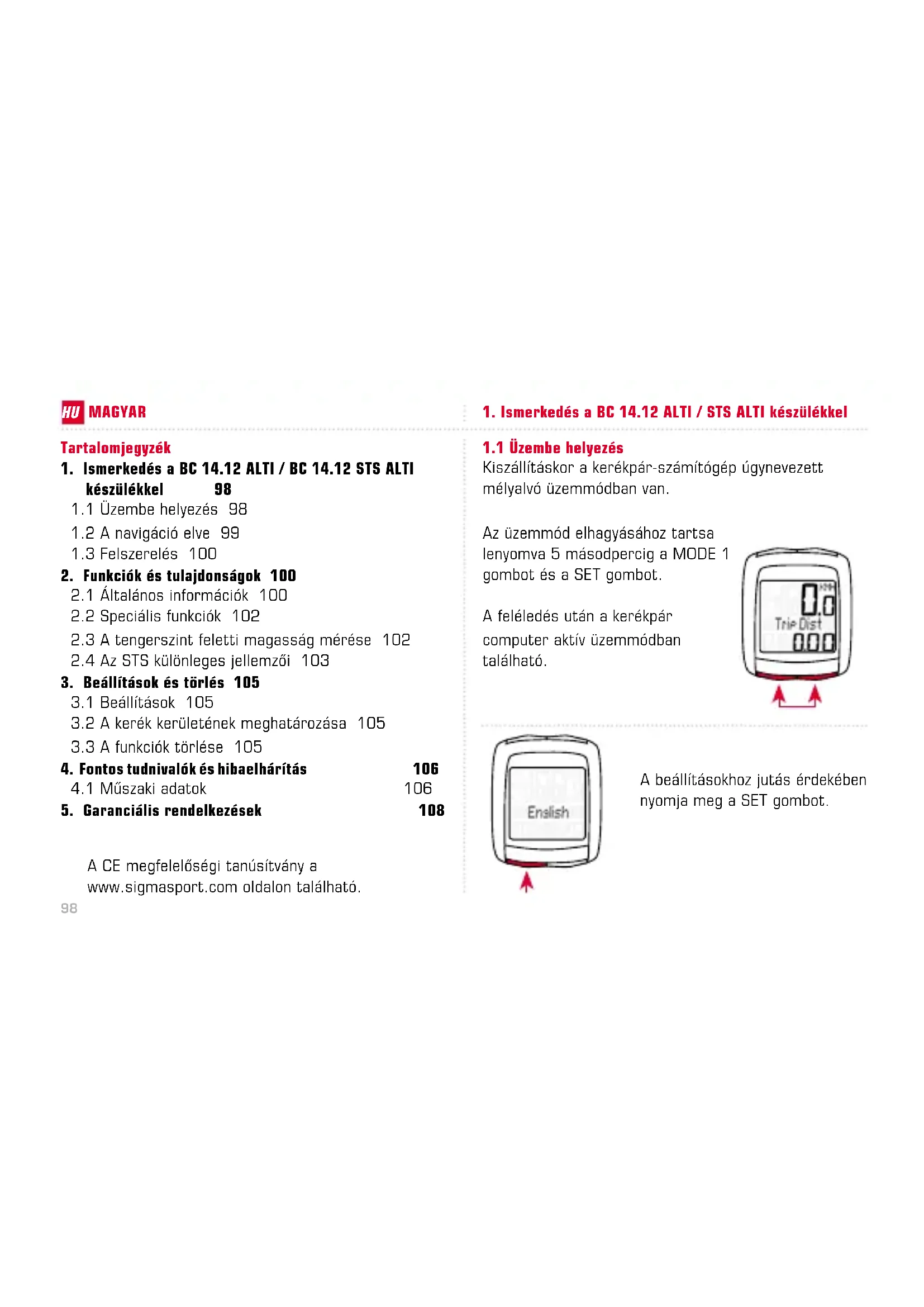

1. Ismerkedés a BC 14.12 ALTI / STS ALTI készülékkelMAGYAR

A CE megfelelőségi tanúsítvány a www.sigmasport.com oldalon található.

Kiszállításkor a kerékpár-számítógép úgynevezett mélyalvó üzemmódban van. Az üzemmód elhagyásához tartsa lenyomva 5 másodpercig a MODE 1 gombot és a SET gombot. A feléledés után a kerékpár computer aktív üzemmódban található. A beállításokhoz jutás érdekében nyomja meg a SET gombot.99

1.2.1 A gombok kiosztása 1.2.2 A funkciók elrendezése

1.2 A navigáció elve

RESET gomb – az aktuális értékek törléséhez – visszafelé lapozáshoz A MODE 2 gombbal a következő funkciókat aktiválhatja: akt. magasság / napi magasság / pontos idő / hőmérséklet / össztávolság / összidő / összmagasság A MODE 1 gombbal a következő funkciókat aktiválhatja: megtett távolság / megtett idő / átl. seb. / max. seb. MODE 2 gomb – a különböző funkciók közti váltáshoz – előrefelé lapozáshoz MODE 1 gomb – a kerékpárfunkciók közti váltáshoz – előrefelé lapozáshoz SET gomb – a beállítási mód be- és kikapcsolásához – visszafelé lapozáshoz100

2.1 Általános információk

– Az aktuális és átlagsebesség összehasonlítása Ha az átlagsebességet megközelítő sebességgel halad, nem látható jelzés. Ha az átlagsebességnél gyorsabban halad, akkor ( ), ha lassabban halad, akkor ( ) jelenik meg. A készülék ezt az alapbeállítások kivételével minden funkciónál kijelzi. – Megvilágítás-vezérlés A megvilágítás funkciót a SET és a RESET gombok egyidejű megnyomásával kapcsolhatja be és ki. Egy tetszőleges gombot megnyomva a kijelző megvilágítása bekapcsol, majd a következő gombnyomásra a kerékpár-számítógép funkciója továbblép. Az elem megkímélése érdekében kerülje a felesleges megvilágítást!

A felszerelés ábráit a mellékelt tájékoztatóban találja!

1.2.3 A kijelző elrendezése

2. Funkciók és tulajdonságok

Felső szegmensmező: sebességkijelző Középső szegmensmező: a funkciók leírása Alsó szegmensmező: aktuális érték

1.2 A navigáció elve101

2. Funkciók és tulajdonságok

– Szervizintervallum A szervizintervallum tájékoztatja Önt arról, ha a kilométer-teljesítmény alapján esedékes a kerékpár következő szervizelése. A szervizintervallumot csak a szakkereskedésben lehet be- és kikapcsolni, illetve előre beprogramozni. Kiszállításkor a szervizintervallum ki van kapcsolva. – Az elem állapota A számítógép elemének állapotát a készülék a lemerülés előtt röviddel kijelzi. A kijelzőn a „ Számítógép lemerült” szöveg lesz látható. Az elemcsere után csak a pontos időt kell újra beállítani. – Memóriachip A beépített memóriachipnek köszönhetően a kerékpár-számítógép tartósan képes tárolni az összértékeket és a beállításokat. Ennek köszönhetően elemcsere után nem kell megismételnie a beállításokat (a pontos idő kivételével). – PC-csatlakozás A kerékpár-számítógép személyi számítógépre csatlakoztatható. A SIGMA DATA CENTER szoftver és a dokkolóegység megvásárlása után az összértékeket és az aktuális értékeket könnyedén naplózhatja számítógépén. Ezen kívül a kerékpár-számítógép beállítását is elvégezheti a számítógépén. www.sigma-data-center.com102

2.3 A tengerszint feletti magasság mérése

A BC 14.12 ALTI / BC 14.12 STS ALTI egység a légköri nyomás alapján számítja ki a magasságértéket. Minden időváltozás a légnyomás változását is jelenti, ezért a tényleges kijelzett magasság megváltozását eredményezi. Az ilyen légnyomásváltozások kompen- zálása céljából meg kell adni egy referenciamagasságot a BC 14.12 ALTI / BC 14.12 STS ALTI egységen (ez az ún. kalibrálás). – Kalibrálás a kezdőmagassággal A kezdőmagasság a szokásos indulási hely (rendszerint a lakóhely) tengerszint feletti magassága. Ezt az értéket megtalálhatja a megfelelő térképen. Az értéket egyszer kell beállítania a BC 14.12 ALTI / BC 14.12 STS ALTI egységen, és a kalibrálás csupán néhány másodpercet vesz igénybe.

2.2 Speciális funkciók

– Az összértékek elrejtése menet közben Ha a BC 14.12 ALTI / BC 14.12 STS ALTI-egység sebességjelet kap, valamennyi összesített értéket (távolság, idő és összesített magasságváltozás) eltávolít a kijelzőről. Ha a készülék nem kap sebességjelet, ismét megjeleníti ezeket a funkciókat a kijelzőn.

2. Funkciók és tulajdonságok103

2. Funkciók és tulajdonságok

– Kalibrálás az aktuális magassággal Az aktuális magasság a jelenlegi tartózkodási hely tengerszint feletti magassága, függetlenül a kezdőmagasságtól (az út kezdőpontjának magassága, egy hegyi menedékház magassága stb.). Az aktuális magasságot akkor használhatja, ha úton van, és ismeri egy referenciapont magasságát.

2.4 Az STS különleges jellemzői

– Szinkronizálás Helyezze a BC 14.12 STS ALTI- egységet a tartóra – A sebesség-kijelző nullái villognak. A sebesség kijelzésének összehangolására két lehetőség van: – 1. Induljon el. A vevőegység 3-4 kerékfordulat alatt szinkronba kerül a jeladókkal. – 2. Forgassa addig az első kereket, amíg a sebesség-kijelző villogása meg nem szűnik. Ha a BC 14.12 STS ALTI-egységet kiveszi a tartóból, a kapcsolat megszakad.

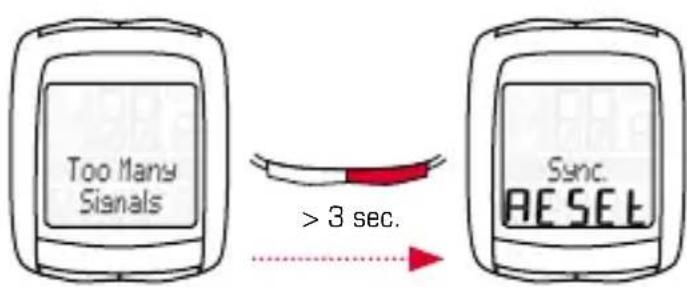

– „Túl sok jel” kijelzés Tartson nagyobb távolságot más kerékpárosoktól (jeladóktól) és nyomja meg az egyik gombot. Az összehangolás újra elkezdődik. (Ha a jelátvitel menet közben megszakad és nem jön létre újból a kapcsolat, nyomja meg és tartsa benyomva 3 másodpercnél hosszabban a MODE 1 gombot a kézi összehangolás indításához. A kijelzőn a „Sync. RESET” üzenet villog.)

2. Funkciók és tulajdonságok

– Szállítási üzemmód Ha kerékpárszállítón vagy autóban (a tartóján hagyva) szállítja a BC 14.12 STS ALTI-egységet, azt a beépített mozgásérzékelő úgynevezett szállítási üzemmódba kapcsolja. A kijelzőn a „Szállítás” szöveg lesz látható. Ha ki akar lépni ebből a módból, akkor nyomja meg röviden az egyik gombot. > 3 sec.105

3.3 A funkciók törlése

A funkciók törléséről az ábrák adnak tájékoztatást.

3. Beállítások és törlés

A következő beállításokat végezheti el: nyelv / mértékegység / akt. magasság / kezdőmagasság / kerékméret / pontos idő / össztávolság / összidő / összmagasság / kontraszt. Az egyes funkciók beállítási módját a mellékelt lapon látható ábrák részletesen bemutatják.

3.2 A kerék kerületének meghatározása

A sebesség pontos méréséhez a gumiabroncs méretének megfelelően kell beállítani a kerékméretet. A következő lehetőségek közül választhat: A – Kiszámíthatja a kerékméretet a „Wheel Size Chart” táblázatban megadott képlet segítségével. B – Meghatározhatja az értéket a „Wheel Size Chart“ ábrái alapján. C – Megkeresheti a gumiabroncs méretéhez tartozó értéket a „Wheel Size Chart” táblázatban.106

4.1.1 Az elemre vonatkozó tudnivalók, elemcsere

Az elem behelyezésének és eltávolításának módjáról a mellékelt ábrák adnak tájékoztatást. Az elemcsere után csak a pontos időt kell újra beállítani a computeren. BC 14.12 ALTI számítógép: CR 2032 típus, 1,5 év élettartam* BC 14.12 STS ALTI számítógép: CR 2032 típus, 1 év élettartam* Sebességjeladó: CR 2032 típus, 1 év élettartam*

• napi egy órás használat esetén

4. Fontos tudnivalók és hibaelhárítás

Nem látható a sebesség: – Megfelelően illeszkedik a számítógép a tartóhoz? – Ellenőrizze a mágnes és az érzékelő távolságát (max. 12 mm). – Megfelelő a mágnes elhelyezése? Helytelen sebesség: – 2 mágnes található a keréken? – Pontos a kerékméret beállítása? A problémák elhárítására vonatkozó további tudnivalók a www.sigmasport.com címen olvashatók.107

4.1.3 Minimális és maximális értékek, gyári beállítások

Standard Min. Max. Mértékegység Akt. sebesség 0,0 0 199,8 kmh / mph Megtett táv. 0,00 0,00 9.999,9 km / mi Menetidő 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Átl. sebesség 0,00 0,00 199,8 kmh / mph Max. sebesség 0,00 0,00 199,8 kmh / mph Akt. magasság 0 -999 4.999 / 16.999 m / ft Napi magasság 0 0 99.999 m / ft Max. magasság 0 -999 4.999 / 16.999 m / ft Pontos idő 00:00 00:00 23:59 hh:mm Hőmérséklet 0,0 -10 / 14 70 / 158 °C / °F Össztávolság 0 0 99.999 km / mi Összidő 0:00 0:00 19.999 h:mm hh.hhh Összmagasság 0 0 99.999 m / ft Kerékméret 2.155 500 3.999 mm

4. Fontos tudnivalók és hibaelhárítás108

A hiányosságokért a törvényi előírásoknak megfelelően mindenkori szerződéses partnereinkkel szemben felelősséget vállalunk. Garanciaigény esetén kérjük, forduljon ahhoz a kereskedéshez, ahol a kerékpár- számítógépet beszerezte. A kerékpár-számítógépet a vásárlást igazoló bizonylattal és összes tartozékával együtt a következő címre küldheti. Kérjük, ügyeljen a megfelelő bérmentesítésre. A jótállás anyag- és gyártási hibákra érvényes. A garancia az elemekre, a kopóalkatrészekre, az üzemszerű használatból eredő kopásra és a balesetekből eredő károsodásra nem vonatkozik. Garanciaigény kizárólag abban az esetben érvényesíthető, ha a SIGMA-készülék házát nem bontották meg önhatalmúlag, és rendelkezésre áll a vásárlást igazoló nyugta. A SIGMA-ELEKTRO GmbH ezennel kijelenti, hogy a vezeték nélküli kerékpár computerek összhangban vannak az 1999/5/EK irányelv alapvető követelményeivel és más lényeges előírásaival.

5. Garanciális rendelkezések

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com Megalapozott garanciaigény esetén cserekészüléket biztosítunk. Az igény csak az adott időpontban aktuális modellre vonatkozik. A gyártó a műszaki változtatások jogát fenntartja. Az elemek (a vonatkozó európai uniós törvények értel- mében) nem kezelhetők háztartási hulladékként! Kérjük, adja le az elemeket egy kijelölt hulladékgyűjtő helyen. Az elektronikus készülékek nem kezelhetők háztartási hulladékként. Kérjük, adja le a készüléket egy kijelölt hulladékgyűjtő helyen. LI=Lithium LI109
