MANUALE UTENTE BC 14.12 STS ALTI SIGMA

1. Informazioni su BC 14.12 ALTI /

1.2 Principio di navigazione 39

2. Funzioni / Proprietà 40

2.2 Funzioni speciali 42

2.3 Misurazione altitudine 42

2.4 Particolarità STS 43

3. Impostazioni / Annullamento 45

3.2 Determinazione circonferenza ruota 45

3.3 Annullamento funzioni 45

4. Indicazioni importanti / Eliminazione di errori 46

5. Condizioni di garanzia 48

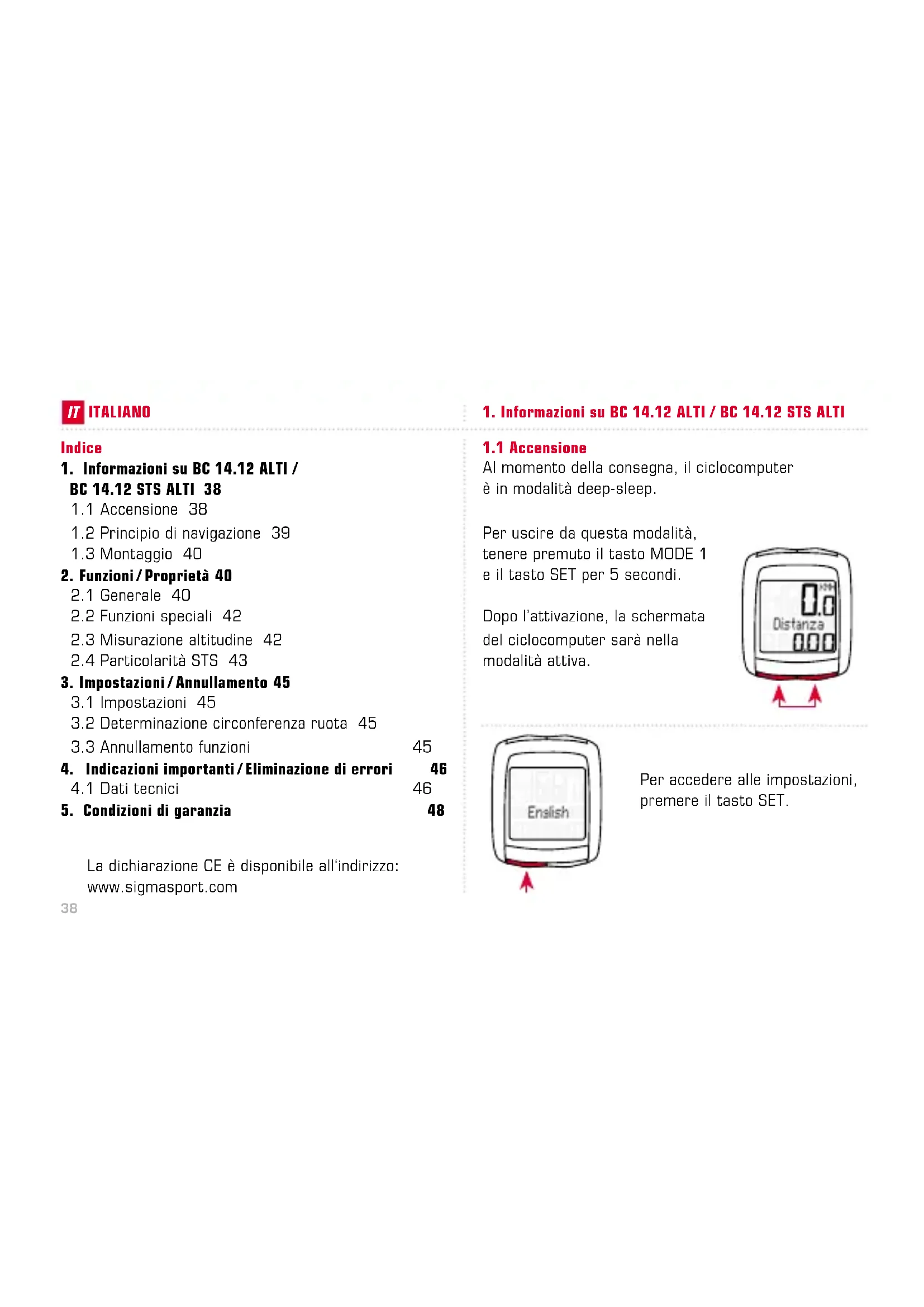

1. Informazioni su BC 14.12 ALTI / BC 14.12 STS ALTIITALIANO

La dichiarazione CE è disponibile all‘indirizzo: www.sigmasport.com

Al momento della consegna, il ciclocomputer è in modalità deep-sleep. Per uscire da questa modalità, tenere premuto il tasto MODE 1 e il tasto SET per 5 secondi. Dopo l’attivazione, la schermata del ciclocomputer sarà nella modalità attiva. Per accedere alle impostazioni, premere il tasto SET.39

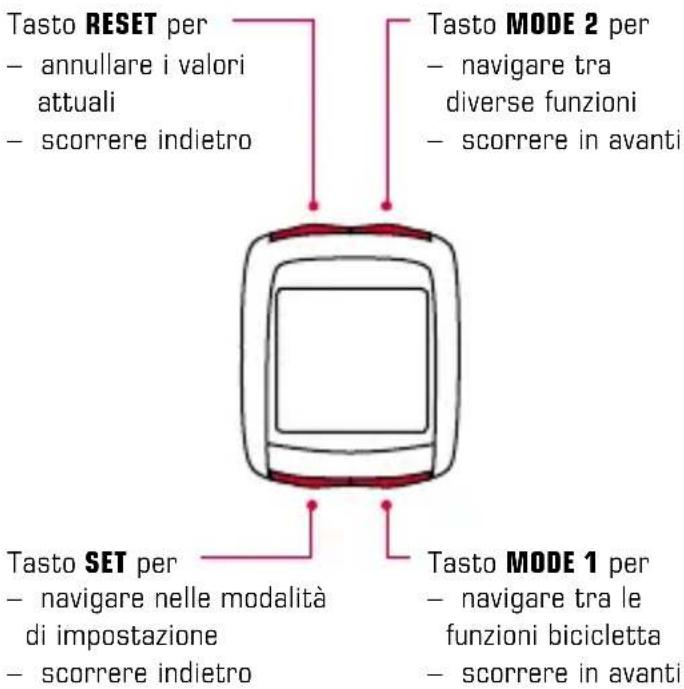

1.2.1 Assegnazione delle funzioni ai pulsanti 1.2.2 Assegnazione delle funzioni

1.2 Principio di navigazione

Tasto RESET per – annullare i valori attuali – scorrere indietro Con il tasto MODE 2 è possibile richiamare le seguenti funzioni: Altitudine att. / Altitudine giornaliera / Orario / Temperatura / Distanza tot. / Durata corsa complessiva / Altitudine tot. Con il tasto MODE 1 è possibile richiamare le seguenti funzioni: Distanza / Durata corsa / Velocità Ø / Velocità max. Tasto MODE 2 per – navigare tra diverse funzioni – scorrere in avanti Tasto MODE 1 per – navigare tra le funzioni bicicletta – scorrere in avanti Tasto SET per – navigare nelle modalità di impostazione – scorrere indietro40

– Confronto velocità attuale / media Se la velocità di corsa è quasi identica alla velocità media, non viene visualizzato nessun dato. Se la velocità di corsa è maggiore di quella media, viene visualizzato il ( ), se è inferiore viene visualizzato il ( ). La visualizzazione avviene per tutte le funzioni, a eccezione delle impostazioni di base. – Gestione fanali premendo contemporaneamente i tasti SET e RESET viene attivato o disattivato il funzionamento dei fanali. Premendo un tasto qualsiasi, il display si illumina; al successivo clic sul tasto viene attivato il funzionamento del ciclo- computer. Evitare di utilizzare inutilmente i fanali, per non danneggiare la batteria.

Le figure per il montaggio sono riportate nel pieghevole allegato.

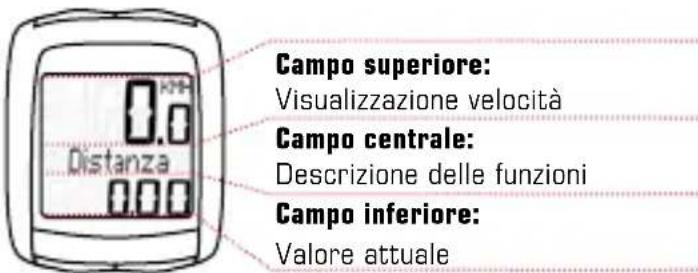

1.2.3 Suddivisione display

2. Funzioni / Proprietà

Campo superiore: Visualizzazione velocità Campo centrale: Descrizione delle funzioni Campo inferiore: Valore attuale

1.2 Principio di navigazione41

2. Funzioni / Proprietà

– Spia Manutenzione La spia manutenzione segnala i chilometri mancanti al successivo controllo della bicicletta. La spia manutenzione può essere attivata / disattivata o programmata solamente dal rivenditore specializzato. Al momento della consegna, la spia Manutenzione è disattivata. – Stato batteria Lo stato della batteria della testa del computer viene visualizzato poco prima dell’esaurimento della carica della batteria. Sul display viene visualizzata la dicitura: “ vuoto / Computer”. Dopo la sostituzione della batteria, è necessario riprogrammare solamente l’ora. – Chip di memoria Grazie al chip di memoria incorporato, tutti i valori totali e di impostazione del ciclocomputer vengono memorizzati in modo permanente. In questo modo, non è necessario eseguire ulteriori impostazioni dopo la sostituzione della batteria (a eccezione dell’ora). – Compatibilità PC Il ciclocomputer è compatibile con PC. Dopo l’acquisto del software SIGMA DATA CENTER e della docking station, potrete archiviare sul PC, con semplicità e praticità, i valori totali e i valori attuali. Inoltre, potrete eseguire le impostazioni del ciclocomputer dal PC. www.sigma-data-center.com42

2.3 Misurazione altitudine

La misurazione dell’altitudine di BC 14.12 ALTI / BC 14.12 STS ALTI viene calcolata in base alla pressione atmosferica barometrica. Ogni variazione atmosferica comporta una variazione della pressione atmosferica che può portare a una variazione dell’altitudine attuale. Per compensare tale variazione della pressione atmosferica, è necessario inserire nel BC 14.12 ALTI / BC 14.12 STS ALTI un’altitudine di riferimento (la cosiddetta calibrazione). – Calibrazione mediante l’altitudine iniziale l’altitudine iniziale corrisponde all’altitudine del punto di partenza abituale (solitamente il luogo dove si trova l‘abitazione). Questo valore può essere rilevato dalle cartine stradali o geografiche. Viene impostato una volta nel BC 14.12 ALTI / BC 14.12 STS ALTI e calibrato entro poche ore.

2.2 Funzioni speciali

– Valori totali nascosti durante il percorso mentre BC 14.12 ALTI / BC 14.12 STS ALTI riceve i segnali della velocità, tutte le funzioni totali (distanza, durata corsa e altitudine accumulata) sono nascoste dalla visualizzazione a display. Se non vengono ricevuti altri valori di velocità, le funzioni sono nuovamente visualizzate.

2. Funzioni / Proprietà43

2. Funzioni / Proprietà

– Calibrazione mediante l’altitudine attuale

l’altitudine attuale è l’altezza del luogo in cui ci si trova attualmente, indipendentemente dall‘altitudine di partenza (il punto di inizio del percorso, un rifugio alpino o altri luoghi). L’altitudine attuale viene utilizzata durante il viaggio in bicicletta ed è disponibile un‘indicazione dell‘altitudine.

2.4 Particolarità STS

– Sincronizzazione fissare BC 14.12 STS ALTI sul supporto – gli zeri visualizzati per velocità lampeggiano. Per la sincronizzazione di velocità sono disponibili 2 possibilità: – 1. Partenza, solitamente il ricevitore si sincronizza con il trasmettitore dopo 3-4 rotazioni della ruota. – 2. La ruota anteriore e i pedali ruotano fino a quando i valori di velocità smettono di lampeggiare. La rimozione di BC 14.12 STS ALTI dal supporto interrompe il collegamento.

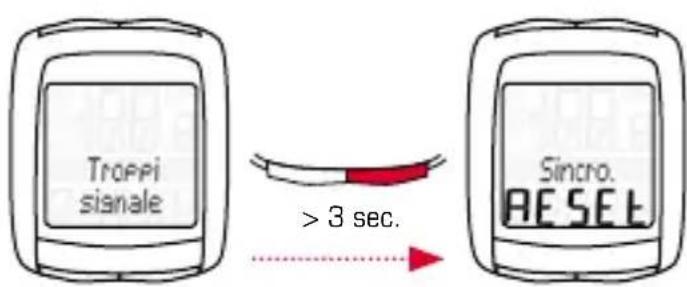

– Indicazione “Troppi segnali” Aumentare la distanza con gli altri corridori (trasmettitori) e premere un tasto qualsiasi. La sincronizzazione viene ripetuta. (Se, durante una corsa, la trasmissione si interrompe e smette di funzionare, premere il tasto MODE 1 per più di 3 secondi per avviare una sincronizzazione manuale. “Sincro. RESET” lampeggia sul display)

2. Funzioni / Proprietà

– Modalità di trasporto durante il trasporto sul portabici o in auto (fissaggio perfetto sul supporto), BC 14.12 STS ALTI viene impostato nella modalità di trasporto, grazie al sensore di movimento integrato. Sul display viene visualizzata la voce “Trasporto”. Per uscire da questa modalità, premere brevemente un tasto qualsiasi. > 3 sec.45

3.3 Annullamento delle funzioni

Nei disegno è indicato come è possibile annullare le funzioni.

3. Impostazioni / Annullamento

È possibile eseguire le seguenti impostazioni: Lingua / Unità di misura / Altitudine att. / Altitudine di partenza / Circonferenza ruota / Orario / Distanza tot. / Durata corsa complessiva / Altitudine tot. / Contrasto. L‘impostazione di ogni singola funzione viene chiaramente illustrata mediante le figure sul foglio allegato.

3.2 Determinazione circonferenza ruota

Per avere risultati precisi nella misurazione della velocità, è necessario impostare la circonferenza della ruota in base alle dimensioni delle gomme. A questo scopo è possibile: A – Calcolare la circonferenza della ruota secondo la formula indicata nella tabella “Wheel Size Chart”. B – Determinare il valore secondo i disegni in “Wheel Size Chart”. C – Acquisire dalla tabella “Wheel Size Chart” il valore corrispondente alle dimensioni delle gomme.46

4.1.1 Indicazioni sulla batteria / sostituzione della batteria

L’inserimento e la rimozione della batteria è riportato nei disegni allegati. Dopo la sostituzione della batteria nella testa del computer, è necessario reimpostare solamente l’ora. Testa del computer Modello CR 2032 / BC 14.12 ALTI: durata di 1 anno e mezzo* Testa del computer Modello CR 2032 / BC 14.12 STS ALTI: durata di 1 anno* Trasmettitore di velocità: Modello CR 2032 / durata di 1 anno*

• per un utilizzo di un’ora al giorno

4. Indicazioni importanti / Eliminazione di errori

4.1.2 Eliminazione di errori

Nessuna velocità: – Il computer è scattato correttamente in posizione nel supporto? – Controllare la distanza tra il magnete e il sensore (max. 12 mm). – Il magnete è posizionato correttamente? Velocità errata: – I 2 magneti sono montati sulla ruota? – La circonferenza della ruota è impostata correttamente? Ulteriori soluzioni ai problemi possono essere acquisite tramite le FAQ all’indirizzo www.sigmasport.com47

4.1.3 Min / Max / Impostazioni di fabbrica

Standard Min. Max. Unità Velocità att. 0,0 0 199,8 kmh / mph Distanza 0,00 0,00 9.999,9 km / mi Tempo perc. 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Velo. media 0,00 0,00 199,8 kmh / mph Velo. mass. 0,00 0,00 199,8 kmh / mph Altit. attuale 0 -999 4.999 / 16.999 m / ft Dislivello 0 0 99.999 m / ft Altit. mass. 0 -999 4.999 / 16.999 m / ft Orologio 00:00 00:00 23:59 hh:mm Temperatura 0,0 -10 / 14 70 / 158 °C / °F Distanza tot 0 0 99.999 km / mi Tempo tot 0:00 0:00 19.999 h:mm hh.hhh Altit. tot 0 0 99.999 m / ft Circ. ruota 2.155 500 3.999 mm

4. Indicazioni importanti / Eliminazione di errori48

Nei confronti dei nostri partner contraenti, ci assumia- mo la responsabilità per eventuali vizi secondo le dispo- sizioni di legge. In caso di ricorso alla garanzia, rivolgersi al rivenditore presso il quale è stato acquistato il ciclocomputer. Il ciclocomputer, insieme al documento di acquisto e a tutti gli accessori, può anche essere inviato all‘indirizzo di seguito. Siete pre- gati di prestare attenzione alla corretta affrancatura. Sussiste il diritto alla garanzia solo per difetti dei materiali e di lavorazione. Sono esclusi dalla garanzia batterie, parti soggette a usura e usura dovuta a utiliz- zo commerciale oppure incidenti. Il diritto alla garanzia sussiste solamente se il prodotto originale SIGMA non è stato aperto di propria iniziativa ed è stato allegato il documento d’acquisto. Con la presente, SIGMA-ELEKTRO GmbH dichiara che i ciclocomputer senza cavi sono conformi ai requisiti essenziali e alle altre disposizioni rilevanti presenti nella direttiva 1999/5/CE.

5. Condizioni di garanzia

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-Mail: service@sigmasport.com In caso di legittimo diritto alla garanzia, potrete ottenere un apparecchio sostitutivo. Sussiste solo il diritto al modello corrente al momento attuale. Il produttore si riserva il diritto a modifiche tecniche. Le batterie non devono essere smaltite nei rifiuti domestici (Legge europea sulle batterie)! Portare le batterie in un luogo di raccolta designato per il loro smaltimento. Gli apparecchi elettrici non devono essere smaltiti nei rifiuti domestici. Portare l‘apparecchio in un luogo di raccolta appositamente designato. LI=Lithium LI49
