BEDIENUNGSANLEITUNG BC 14.12 STS ALTI SIGMA

1.1 Inbetriebnahme 02
1.2 Navigationsprinzip 03
1.3 Montage 04

1. Funktionen/Eigenschaften 04

2.1 Allgemein 04
2.2 Spezielle Funktionen 06
2.3 Hohenmessung 06
2.4 STS Besonderheiten 07

1. Einstellungen/Löschen 09

3.1 Einstellungen 09
3.2 Radumfang ermitteln 09
3.3 Löschen der Funktionen 09

1. Wichtige Hinweise/Fehlerbehebung 10
   4.1 Technische Daten 10

5.Garantiebestimmung 12

Sie finden die CE-Erklärung unter folgendem Link: www.sigmasport.com

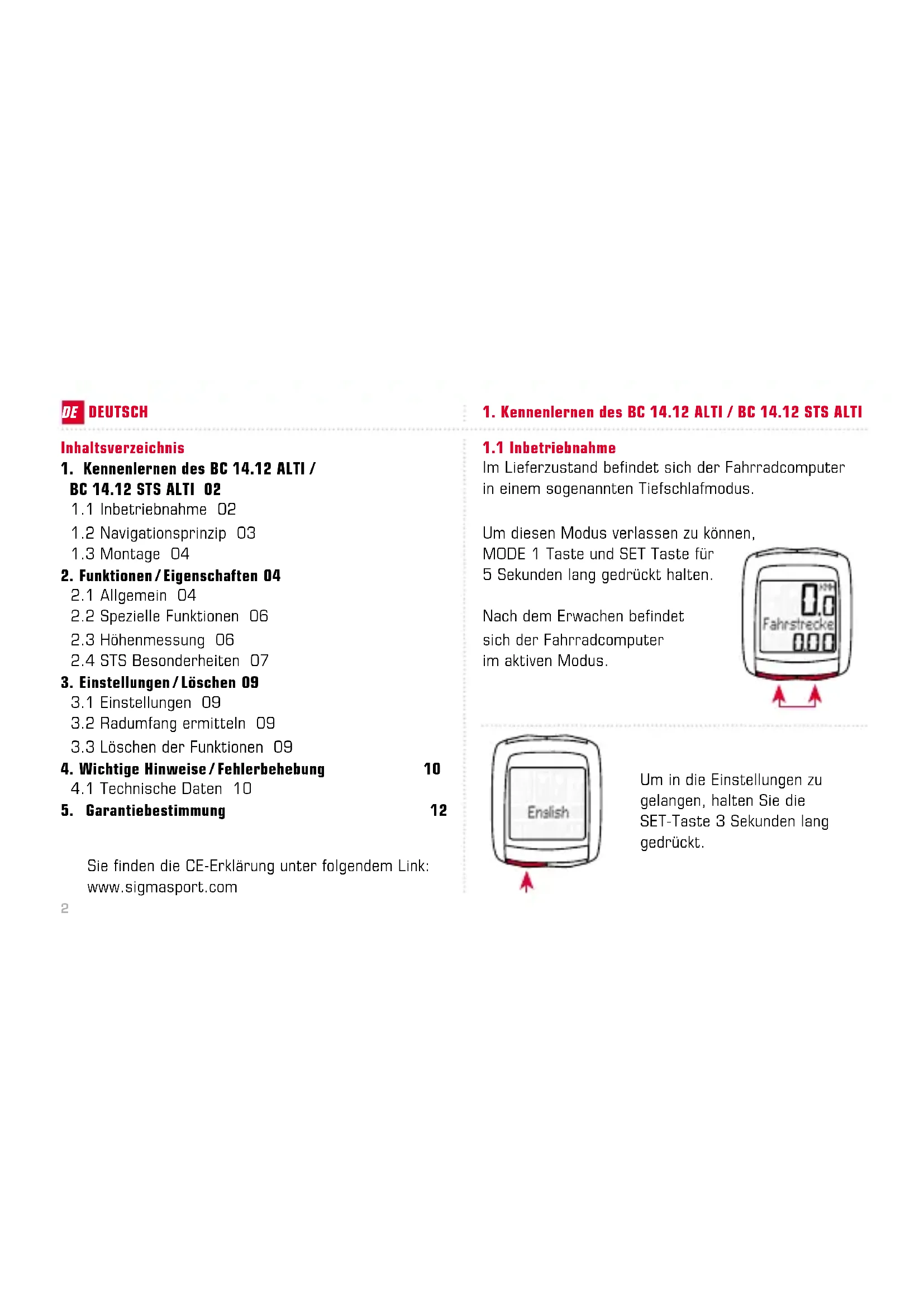

1. Kennenlernen des BC 14.12 ALTI / BC 14.12 STS ALTI

1.1 Inbetriebnahme

Im Lieferzustand befindet sich der Fahrradcomputer in einem sogenannten Tiefschlafmodus.

Um diesen Modus verlassen zu können,

MODE 1 Taste und SET Taste für 5 Sekunden lang gedrück halten.

Nach dem Erwachen befindet sich der Fahrradcomputer im aktiven Modus.

Um in die Einstellungen zu gelangen, halten Sie die SET-Taste 3 Sekunden lang gedrückt.

1.2 Navigationsprinzip

1.2.1 Tastenbelegung 1.2.2 Zuordnung der Funktionen

RESET-Taste zum
- Löschen der aktuellen Werte
Rückwärtsblättern

MODE 2-Taste zum

• Wechseln diverser Funktionen
  Vorwärtsblättern

SET-Taste zum

Wechseln im /aus dem Einstellungsmodus
Rückwärtsblättern

MODE 1-Taste zum

• Wechseln der Fahrrad-Funktionen
• Vorwärts blättern

Mit der MODE 2-Taste konnen Sie

folgende Funktionen abrufen:

Akt. Höhe / Tageshöhe /

Max. Höhe / Uhrzeit /

Temperatur / Ges. Strecke /

Gesamtzeit / Ges. Höhe

Mit der MODE 1-Taste konnen Sie folgende Funktionen abrufen:

Fahrstrecke / Fahrzeit /

Geschw. / Max. Geschw.

1.2 Navigationsprinzip

1.2.3 Display Aufbau

Oberes Segmentfeld:

Geschwindigkeitsanzeige

Mittleres Segmentfeld:

Beschreibung der Funktionen

Unteres Segmentfeld:

Aktueller Wert

1.3 Montage

Die Abbildungen zur Montage entnehmen Sieitte dem beiliegenden Faltblatt!

2. Funktionen / Eigenschaften

2.1 Allgemein

Vergleich aktuelle / Durchschnittsgeschwindigkeit

Fahren Sie annahernd so schnell
wie die Durchschnittsgeschwindigkeit wird nichts angezeigt.
Fahren Sie schneller als die
Durchschnittsgeschwindigkeit,
wird [ ]angezeigt, langsamer,
wird [ ]angezeigt. Die Anzeige
erfolgt bei allen Funktionen, außer
in den Grundeinstellungen.

• Lichtmanager Durch gleichzeitiges Drucken der SET- und RESET-Tasten wird die Lichtfunktion ein-/ausgescheltet. Durch beliebigen Tastendruck wird die Anzeige beleuchtet, mit dem nachsten Tastendruck wird die Funktion des Fahrradcomputers weitergescheltet. Vermeiden Sie unnötige Beleuchtung, um die Batterie zu schon!

2. Funktionen/Eigenschaften

• Service Intervall Das Service-Intervall informiert Sie, sobald die Kilometerleistung bis zur nachsten Fahrradinspektion erreicht ist. Das Service-Intervall kann nur von Ihrem Fachhändler ein-/ausgeschaltet bzw. vorprogrammiert werden. Im Lieferzustand ist das Service-Intervall ausgeschaltet.
• Batterie Status Der Batteriezustand des Computerkopfes wird kurz vor Beendigung der Batterieleistung angezeigt. Es erscheint: „leer/Computer" im Display. Nur die Uhrzeit muss nach dem Batteriewechsel neu programmiert werden.

• Speicherchip Dank eines eingebauten Speicherchips, werden alle Gesamt- und Einstellungswerte im Fahrradcomputer dauerhaft gespeichert. Dadurch brauchen Sie nach dem Batteriewechsel keine Einstellungen (bis auf die Uhrzeit) mehr vorzunehmen.

• PC Fähigkeit Der Fahrradcomputer ist PC-fähig. Nach Kauf der SIGMA DATA CENTER Software und der Docking Station, konnen Sie die Gesamt-und aktuellen Werte einfach und mühlos auf ihrem PC protokollieren. Darüber hinaus konnen Sie die Einstellungen des Fahrradcomputers am PC vornehmen.

2. Funktionen/Eigenschaften

2.2 Spezielle Funktionen

-Ausblenden von Gesamtwerte während der Fahrt

Wenn der BC 14.12 ALTI / BC 14.12 STS ALTI Geschwindigkeitssignale empfängt, werden alle Gesamtfunktionen (Strecke, Zeit und kumulierte Höhe) aus der Anzeige ausgeblendet. Sobald keine Geschwindigkeitswerte empfangen werden, werden die Funktionen in der Anzeige neu eingebrendet.

2.3 Höhenmessung

Die Höhenmessung des BC 14.12 ALTI / BC 14.12 STS ALTI wird anhand des barometrischen Luftdrucks errechnet. Jege Wetteränderung bedeutete eine Änderung des Luftdrucks, was zu einer Veränderung der aktuellen Höhe führen kann. Um diese Luftdruckänderung zu kompressieren, müssen Sie eine Referenzhöhe im BC 14.12 ALTI / BC 14.12 STS ALTI eingeben (die sogenannte Kalibrierung).

• Kalibrierung über die Starthöhe Die Starthöhe ist die Höhe Ihres gewöhnlichen Startorts (in der Regel der Wohnort). Dessen Wert konnen Sie Straβen-bzw. Landkarten entnehmen. Sie wird einmalig im BC 14.12 ALTI / BC 14.12 STS ALTI eingestellt und innerhalb weniger Sekunden kalibriert.

2. Funktionen/Eigenschaften

• Kalibrierung über die aktuelle Höhe Die aktuelle Höhe ist die Höhe des Orts, an dem Sie sich aktuell befinden, unabhängig von ihrer Starthöhe (Hren Tour-Start-Ort, eine Berghütte oder weitere Orte). Die aktuelle Höhe wird gebraucht, wenn Sie mit ihrem Fahrrad unterwegs sind und eine Hohenangabe vorliegt.

2.4 STS Besonderheiten

Die Synchronisierung BC 14.12 STS ALTI auf der Halterung einrasten - Die Null der Geschwindigkeitsanzeige blinkt.

Zum Synchronisieren der Geschwindigkeit gibt es 2 Möglichkeiten:

• 1. → Losfahren, i. d. R. hat sich der Empfänger nach 3-4 Radumdrehungen mit dem Sender synchronisiert.
• 1. → Vorderrad drehen, bis die Geschwindigkeits-anzeige nicht mehr blinkt.

Das Entfernen des BC 14.12 STS ALTI aus der Halterung trennt die Verbindung.

2. Funktionen/Eigenschaften

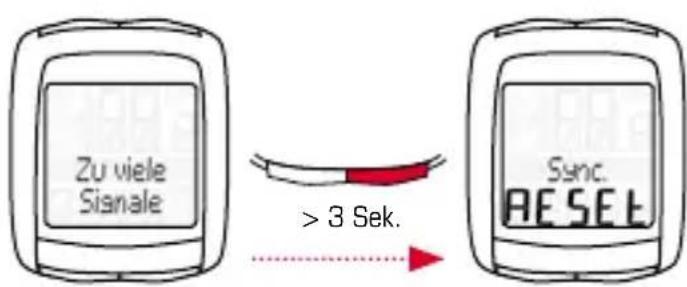

• Anzeige „zu weitere Signale“ → Abstand zu anderen Fahrenr (Sendern) vergroßern und eine beliebige Taste drücken. Die Synchronisierung beginnnt erneut. (Falls die Übertragung während der Fahrt ausfallen sollen und nicht mehr Funktioniert, drücken Sieitte die MODE-1 Taste länger als 3 Sekunden, um eine manuelle Synchronisierung zu starten. „Sync. RESET" blinkt im Display)

• Transportmodus → Wahrend des Transports auf dem Fahrradträger oder im Auto (wenn auf der Halterung eingerastet), wird der BC 14.12 STS ALTI durch den integrierten Bewegungssensor in einen sogenannten Transportmodus versetzt. Es erscheint „Transport" im Display. Um diesen Modus zu verlassen, müssen Sie kurz eine beliebige Taste drucken.

3. Einstellungen/Löschen

3.1 Einstellungen

Folgende Einstellungen können vorgenommen werden: Sprache / Maß einheit / Akt. Höhe / Starthöhe / Radumfang / Uhrzeit / Ges. Strecke / Gesamtzeit / Ges. Höhe / Kontrast. Das Einstellen wird anhand der Zeichnungen auf dem beiliegenden Blatt für jeder einzeln Funktion anschaulich erklär.

3.2 Radumfang ermitteln

Um die Genauigkeit der Geschwindigkeitsmessung zu erreichen, muss der Radumfang entsprechend ihrer Reifengröbe eingestellt werden. Dafür können Sie:

A - Den Radumfang anhand der „Wheel Size Chart" Tabelle angegebenen Formel berechnen.
B - Den Wert gemäß den Zeichnungen aus "Wheel Size Chart" ermittelt.
C - Aus der Tabelle „Wheel Size Chart" den ihrer Reifengröbe entsprechenden Wert übernehmen.

3.3 Löschen der Funktionen

Wie die Funktionen gelöscht werden, enthalten Sieitte den Zeichnungen.

4. Wichtige Hinweise/Fehlerbehebung

4.1 Technische Daten

4.1.1 Batteriehinweise/Batteriewechsel

Das Einsetzen bzw. Entfernen der Batterie entnehmen Sieitte den beiliegenden Zeichnungen.Nach einem Batteriewechsel im Computerkopf muss nur die Uhrzeit neu eingestellt werden.

BC 14.12 ALTI Computerkopf: Typ CR 2032/

1,5 Jahre Lebensdauer*

BC 14.12 STS ALTI Computerkopf: Typ CR 2032 /

1 Jahr Lebensdauer*

Geschwindigkeitssender: Typ CR 2032 /

1 Jahr Lebensdauer*

• bei einer Nutzung von einer Stunde am Tag

4.1.2 Fehlerbehebung

Keine Geschwindigkeit:

• Ist der Computer richtig in der Halterung eingerastet?
• Prufen Sie den Abstand von Magnet zum Sensor (Max. 12 mm)
• Ist der Magnet richtig positioniert?

Falsche Geschwindigkeit:

• Sind 2 Magnete an dem Rad montiert?
• Ist der Radumfang richtig eingestellt?

Weitere Problemlösungen erhalten Sie aus unseren FAQs unter www.sigmasport.com

4. Wichtige Hinweise/Fehlerbehebung

4.1.3 Min/Max/Werkseinstellungen

Standard	Min.	Max.	Einheit
Akt. Geschw. 0,0 0 199,8 kmh / mph
Fahrstrecke 0,00 0,00 9.999,9 km / mi
Fahrzeit 0:00:00 0:00:00 999:59:59 h:mm:ss	hhh:mm:ss
Ø-Geschw. 0,00 0,00 199,8 kmh / mph
Max. Geschw. 0,00 0,00 199,8 kmh / mph
Akt. Höhe	0	-999	4.999 / 16.999	m / ft
Tageshöhe 0 0 99.999		m / ft
Max. Höhe 0 -999 4.999 / 16.999 m / ft
Uhrzeit	00:00	00:00 23:59	hh:mm
Temperatur	0,0	-10 / 14	70 / 158	°C / °F
Ges. Strecke	0	0 99.999	km / mi
Gesamtzeit	0:00	0:00	19.999	h:mm HH:mm
Ges. Höhe	0	0 99.999	m / ft
Radumfang	2.155	500	3.999	mm

5. Garantiebestimmung

Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetzlichen Vorschriften. Im Falle der Gewährleistung wenden Sie sichitte an den Handler, bei dem Sie ihren Fahrradcomputer gekauft haben. Sie konnen den Fahrradcomputer mit ihrer Kaufbeleg und allen Zubehörteilen auch an die nachfolgende Adresse senden.itte achten Sie auf ausreichende Frankierung.

Ein Anspruch auf Garantie besteht bei Material- und Verarbeitungsfehlern. Von der Garantie ausgenommen sind Batterien, Verschleible und Verschleib durch gewerbliche Nutzung oder Unfälle. Der Anspruch auf Garantie besteht nur, wenn das eigentliche SIGMA Produkt nicht eigenmächtig geöffnet wurde und der Kaufbeleg beigeufigt ist.

Hiermit erklart SIGMA-ELEKTKRO GmbH, dass sich die kabellosen Fahrradcomputer in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

SIGMA-ELEKTRG GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt an der Weinstrasse

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Bei berechtigten Ansprüchen auf Gewährleistungs erhalten Sie ein Austauschgerät. Es besteht nur Anspruch auf das zu dieser Zeitpunkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.

Batterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz - BattG)!itte geben Sie die Batterien an einer benannten Übergabestelle zur Entsorgung ab.

Elektronische Geräte)dürfen nicht im Hausmüll entsorgt werden.

Bitte geben Sie das Gerät an einer benannten Entsorgungsstelle ab.
