INSTRUKCJA OBSŁUGI BC 14.12 STS ALTI SIGMA

1. Wprowadzenie – BC 14.12 ALTI /

1.2 Zasady poruszania się po menu 87

2. Funkcje i właściwości 88

2.1 Informacje ogólne 88

2.2 Funkcje specjalne 90

2.3 Pomiar wysokości 90

2.4 STS – funkcje dodatkowe 91

3. Ustawienia / Usuwanie 93

3.2 Określanie obwodu koła 93

3.3 Usuwanie funkcji 93

4. Ważne wskazówki / Usuwanie usterek 94

4.1 Dane techniczne 94

5. Warunki gwarancji 96

Deklaracja CE znajduje się na stronie: www.sigmasport.com

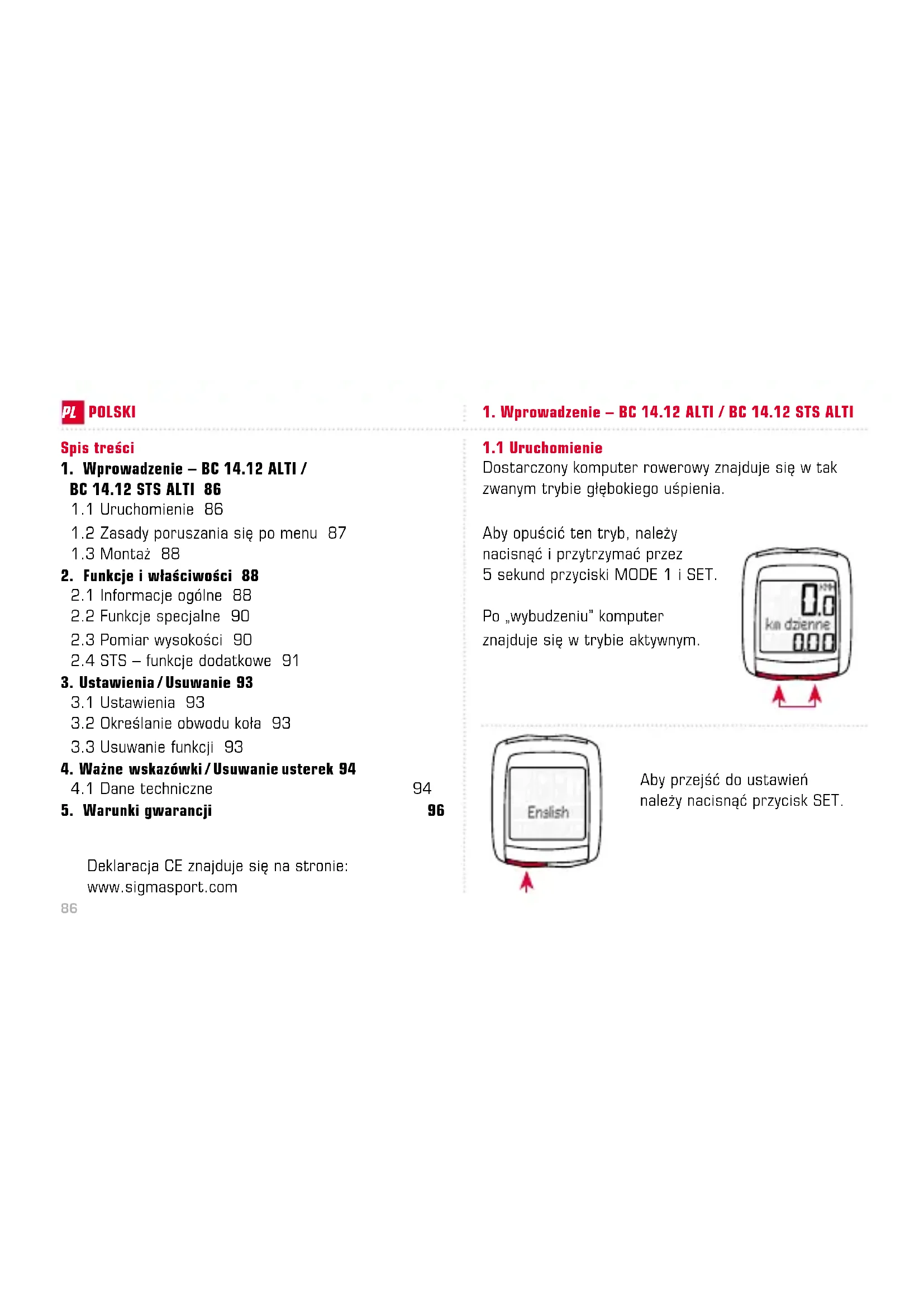

Dostarczony komputer rowerowy znajduje się w tak zwanym trybie głębokiego uśpienia. Aby opuścić ten tryb, należy nacisnąć i przytrzymać przez 5 sekund przyciski MODE 1 i SET. Po „wybudzeniu” komputer znajduje się w trybie aktywnym. Aby przejść do ustawień należy nacisnąć przycisk SET.87

1.2.1 Funkcje przycisków 1.2.2 Przypisanie funkcji

1.2 Zasady poruszania się po menu

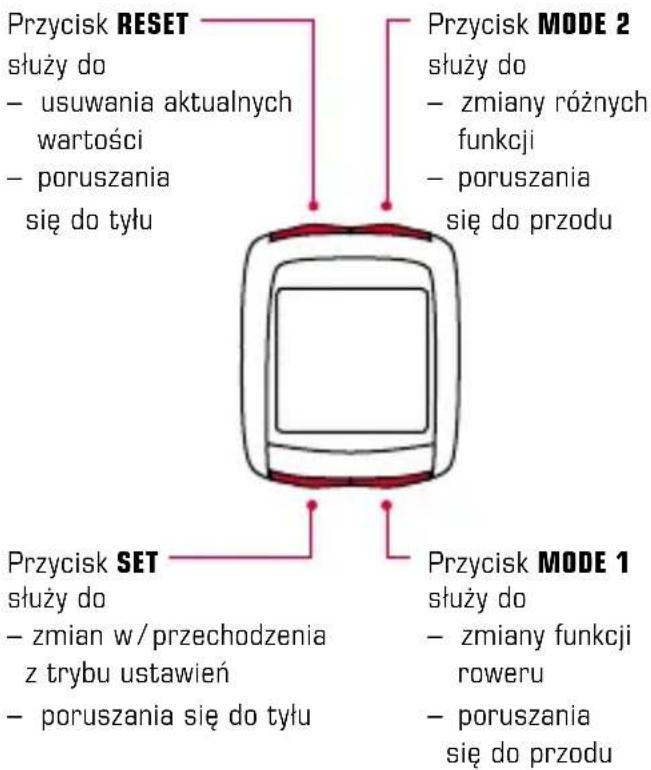

Przycisk RESET służy do – usuwania aktualnych wartości – poruszania się do tyłu Przycisk MODE 2 służy do przywołania następujących funkcji: aktualna wysokość / wysokość dzienna / godzina / temperatura / całkowita dł. trasy / całkowity czas / całkowita wysokość Przycisk MODE 1 służy do przywołania następujących funkcji: przejechany dystans / czas jazdy / średnia prędkość / maksymalna prędkość Przycisk MODE 2 służy do – zmiany różnych funkcji – poruszania się do przodu Przycisk MODE 1 służy do – zmiany funkcji roweru – poruszania się do przodu Przycisk SET służy do – zmian w / przechodzenia z trybu ustawień – poruszania się do tyłu88

2.1 Informacje ogólne

– Porównanie aktualnej / średniej prędkości Jeśli aktualna prędkość jest zbliżona do średniej prędkości, nic się nie wyświetla. Jeśli aktualna prędkość jest większa niż średnia prędkość, wyświetla się ( ), a jeśli jest mniejsza ( ). Wskazanie następuje przy wszystkich funkcjach wyłączając ustawienia podstawowe. – Menedżer światła Przez jednoczesne wciśnięcie przycisków SET i RESET następuje włączenie / wyłączenie funkcji oświetlenia. Przez naciśnięcie dowolnego przycisku następuje oświetlenie wskazań, ponowne wciśnięcie przycisku włącza następną funkcję. Należy unikać niepotrzebnego oświetlenia w celu oszczędzania baterii!

Ilustracje dotyczące montażu znajdują się w załączonej ulotce.

1.2.3 Struktura wyświetlacza

2. Funkcje i właściwości

Segment górny: informacja o prędkości Segment środkowy: opis funkcji Segment dolny: aktualna wartość

1.2 Zasady poruszania się po menu89

2. Funkcje i właściwości

– Interwał serwisowy Interwał serwisowy wskazuje, że została osiągnięta liczba kilometrów do następnego przeglądu roweru. Interwały serwisowe mogą zostać włączone / wyłączone ew. zaprogramowane tylko przez autoryzowanego dostawcę. W stanie fabrycznym interwał serwisowy jest wyłączony. – Status baterii Stan baterii głowicy komputera jest wyświetlany na krótko przed rozładowaniem się baterii. Na wyświetlaczu pojawia się komunikat:

rozładowany / komputer”. Po wymianie baterii należy ponownie ustawić godzinę. – Układ pamięciowy Dzięki zintegrowanemu układowi pamięciowemu wszystkie wartości całkowite i wartości ustawień są na stałe zapisane w pamięci komputera rowerowego. Dzięki temu po wymianie baterii nie ma potrzeby dokonania ponownych ustawień – oprócz godziny. – Interfejs PC Komputer rowerowy można podłączyć do komputera stacjonarnego. Po zakupie oprogramowania SIGMA DATA CENTER i stacji dokującej można łatwo zapisywać na komputerze osobistym wartości aktualne i całkowite. Ponadto komputer rowerowy można programować z poziomu komputera osobistego. www.sigma-data-center.com90

2.3 Pomiar wysokości

Urządzenie BC 14.12 ALTI / BC 14.12 STS ALTI oblicza wysokość na podstawie ciśnienia atmosferycznego. Każda zmiana pogody oznacza zmianę ciśnienia atmosferycznego, co może prowadzić do zmiany aktualnej wysokości. Aby zrekompensować tę zmianę ciśnienia, należy podać wysokość referencyjną w BC 14.12 ALTI / BC 14.12 STS ALTI (tak zwana kalibracja). – Kalibracja przez wysokość startową Wysokość startowa to wysokość zwyczajowego miejsca startu (z reguły miejsce zamieszkania). Wartość tę można odczytać na mapie lub w atlasie. Ustawia się ją raz i kalibruje w ciągu kilku sekund.

2.2 Funkcje specjalne

– Ukrywanie wartości całkowitych podczas jazdy Gdy BC 14.12 ALTI / BC 14.12 STS ALTI odbiera sygnały prędkości, funkcje całkowite (dystans, czas i skumulowana wysokość) nie są pokazywane na wyświetlaczu. Gdy wartości prędkości nie są odbierane, funkcje na wyświetlaczu są ponownie widoczne.

2. Funkcje i właściwości91

2. Funkcje i właściwości

– Kalibracja przez aktualną wysokość Wysokość aktualna to wysokość miejsca, w którym aktualnie znajduje się użytkownik, niezależnie od wysokości startowej (miejsca rozpoczęcia jazdy, schroniska czy innych miejsc). Aktualną wysokość można wyświetlić, gdy użytkownik jedzie rowerem i gdy w komputerze zapisane są dane dotyczące wysokości.

2.4 STS – funkcje dodatkowe

– Synchronizacja Zamontowanie urządzenia BC 14.12 STS ALTI w uchwycie – Zera na wyświetlaczu prędkości migają. Istnieją dwa sposoby synchronizacji prędkości: – 1. ruszyć z miejsca, z reguły odbiornik synchronizuje się z nadajnikami po 3-4 obrotach koła. – 2. zakręcić przednim kołem do momentu, aż wyświetlacz prędkości przestanie migać. Wysunięcie BC 14.12 STS ALTI z uchwytu rozdziela połączenie.

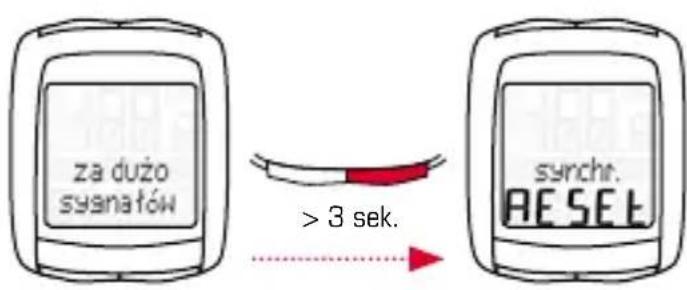

– Wskazanie „zbyt dużo sygnałów” Należy zwiększyć odstęp od innych rowerów (nadajników) i wcisnąć dowolny przycisk. Synchronizacja rozpocznie się ponownie. (Jeśli podczas jazdy transmisja przestanie działać, należy nacisnąć przycisk MODE 1 i przytrzymać ponad 3 sekundy, aby rozpocząć synchronizację manualną. Na wyświetlaczu migać będzie komunikat „synchr. RESET”)

2. Funkcje i właściwości

– Tryb transportu Podczas transportu na bagażniku rowerowym lub w samochodzie wbudowany czujnik ruchu przełącza urządzenie BC 14.12 STS ALTI (jeżeli jest zatrzaśnięte w uchwycie) w tak zwany tryb transportu. Na wyświetlaczu pojawia się komunikat „Transport”. Aby wyjść z tego trybu, należy nacisnąć dowolny przycisk. > 3 sek.93

3.3 Usuwanie funkcji

Sposób usuwania funkcji przedstawiony został na rysunkach.

3. Ustawienia / Usuwanie

Istnieje możliwość dokonania następujących ustawień: język / jednostka miary / aktualna wysokość / wysokość startowa / obwód koła / godzina / całkowita dł. trasy / całkowity czas / całkowita wysokość / kontrast. Sposób dokonania ustawień objaśniony jest dla każdej funkcji w oparciu o rysunki w załączonej instrukcji.

3.2 Określanie obwodu koła

Aby dokonać dokładnych pomiarów prędkości, należy ustawić wielkość kół odpowiednio do wielkości kół posiadanego roweru. W tym celu można: A – Obliczyć wielkość koła za pomocą formuły zamieszczonej w tabeli „Wheel Size Chart”. B – Określić wartość zgodnie z rysunkami z tabeli „Wheel Size Chart”. C – Przyjąć odpowiadającą wielkości kół posiadanego roweru wartość z tabeli „Wheel Size Chart”.94

Sposób wkładania i wyjmowania baterii przedstawiono na załączonych rysunkach. Po wymianie baterii w głowicy komputera należy ponownie ustawić godzinę. BC 14.12 ALTI Typ CR 2032 / głowica komputera: żywotność 1,5 roku* BC 14.12 STS ALTI Typ CR 2032 / głowica komputera: żywotność 1 rok* Nadajnik prędkości: Typ CR 2032 / żywotność 1 rok*

• W przypadku korzystania przez 1 godzinę dziennie.

4. Ważne wskazówki / Usuwanie usterek

4.1.2 Usuwanie usterek

Brak wskazania prędkości: – Czy komputer został prawidłowo zamontowany w uchwycie? – Sprawdzić odległość od magnesu do czujnika (maks. 12 mm). – Czy magnes jest prawidłowo umiejscowiony? Nieprawidłowe wskazanie prędkości: – Czy zamontowano 2 magnesy na kole? – Czy ustawiono prawidłowy obwód koła? Pozostałe rozwiązania problemów znajdują się w FAQ (najczęściej zadawane pytania) opublikowanych na stronie www.sigmasport.com95

4.1.3 Min. / Maks. / Ustawienia fabryczne

Standard Min. Maks. Jednostka Aktualna prędkość 0,0 0 199,8 kmh / mph km dzienne 0,00 0,00 9.999,9 km / mi czas jazdy 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Ø km/h 0,00 0,00 199,8 kmh / mph max. km/h 0,00 0,00 199,8 kmh / mph wysokość 0 -999 4.999 / 16.999 m / ft przewyż 0 0 99.999 m / ft max wys. 0 -999 4.999 / 16.999 m / ft zegar 00:00 00:00 23:59 hh:mm temperatura 0,0 -10 / 14 70 / 158 °C / °F km total. 0 0 99.999 km / mi czas total. 0:00 0:00 19.999 h:mm hh.hhh przewyż. tot 0 0 99.999 m / ft obw. koła 2.155 500 3.999 mm

4. Ważne wskazówki / Usuwanie usterek96

Wobec każdego partnera umowy ponosimy odpowiedzialność za wady zgodnie z przepisami ustawy. W przypadku konieczności skorzystania z gwarancji należy zwrócić się do sprzedawcy, u którego zakupiono komputer rowerowy. Komputer rowerowy można też wysłać na podany poniżej adres wraz z dowodem zakupu i wszystkimi akcesoriami. Prosimy nakleić właściwe znaczki pocztowe. Gwarancja obejmuje wady materiału i wady produkcyjne. Gwarancja nie obejmuje baterii, części zużywalnych i zużycia w procesie zwykłego używania lub wypadku. Roszczenie gwarancyjne powstaje tylko wtedy, gdy użytkownik nie otwierał produktu SIGMA na własną rękę oraz gdy dołączy dowód zakupu. Niniejszym firma SIGMA-ELEKTRO GmbH oświadcza, że bezprzewodowe komputery rowerowe spełniają podstawowe wymagania określone w dyrektywie 1999/5/EG i innych pokrewnych rozporządzeniach.

5. Warunki gwarancji

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com W przypadku uprawnionych roszczeń gwarancyjnych wymieniamy urządzenie na nowe. Roszczenia mogą odnosić się tylko do aktualnych modeli. Producent zastrzega sobie prawo do wprowadzania zmian technicznych. Baterii nie wolno wrzucać do pojemników na śmieci domowe (europejska ustawa o bateriach)! Baterie należy przekazać do utylizacji do właściwego punktu zbiórki odpadów. Urządzeń elektrycznych nie wolno wrzucać do pojemników na śmieci domowe. Należy je oddać do utylizacji w odpowiednim punkcie zbiórki odpadów. LI=Lithium LI97
