BEDIENUNGSANLEITUNG BC 12.12 STS SIGMA

1.1 Inbetriebnahme 02
1.2 Navigationsprinzip 03
1.3 Montage 04

2. Funktionen / Eigenschaften 04

2.1 Allgemein 04
2.2 Spezielle Funktionen 05
2.3 STS Besonderheiten 06

3. Einstellungen / Löschen 08

3.1 Einstellungen 08
3.2 Radumfang ermitteln 08
3.3 Löschen der Funktionen 08

4. Wichtige Hinweise / Fehlerbehebung 09

4.1 Technische Daten 09

5. Garantiebestimmung 11

Sie finden die CE-Erklärung unter folgendem Link: www.sigmasport.com

1. Kennenlernen des BC 12.12 / BC 12.12 STS

1.1 Inbetriebnahme

Im Lieferzustand befindet sich der Fahrradcomputer in einem sogenannten Tiefschlafmodus.

Um diesen Modus verlassen zu können,

MODE 1 Taste und SET Taste für 5 Sekunden lang gedrückt halten.

Nach dem Erwachen befindet sich der Fahrradcomputer im aktiven Modus.

0.10% Fahrstrecke 0.08

English

Um in die Einstellungen zu gelangen drücken Sie die SET-Taste.

1.2 Navigationsprinzip

1.2.1 Tastenbelegung 1.2.2 Zuordnung der Funktionen

RESET-Taste zum

• Löschen der aktuellen Werte
• Rückwärts blättern

MODE 2-Taste zum

• Wechseln diverser Funktionen
• Vorwärts blättern

• Wechseln im /aus dem Einstellungsmodus
• Rückwärts blättern

MODE 1-Taste zum

• Wechseln der Fahrrad-Funktionen
• Vorwärts blättern

Mit der MODE 2-Taste können Sie folgende Funktionen abrufen:

Fuel (Liter)/Uhrzeit/

TS Strecke / TS Zeit /

Temperatur/Ges. Strecke

Gesamtzeit/Tot Fuel (Ltr)

Mit der MODE 1-Taste können Sie folgende Funktionen abrufen:

Fahrstrecke / Fahrzeit /

∅-Geschw./Max. Geschw.

1.2 Navigationsprinzip

1.2.3 Display Aufbau

0.0 Fahrstrecke

Oberes Segmentfeld:

Geschwindigkeitsanzeige

Mittleres Segmentfeld:

Beschreibung der Funktionen

Unteres Segmentfeld:

Aktueller Wert

1.3 Die Montage

Die Abbildungen zur Montage entnehmen Sie bitte dem beiliegenden Faltblatt!

2. Funktionen / Eigenschaften

2.1 Allgemein

- Vergleich aktuelle/Durchschnittsgeschwindigkeit →

Fahren Sie annähernd so schnell wie die Durchschnittsgeschwindigkeit wird nichts angezeigt.

Fahren Sie schneller als die Durchschnittsgeschwindigkeit,

wird ( ) angezeigt, langsamer, wird ( ) angezeigt. Die Anzeige erfolgt bei allen Funktionen, außer in den Grundeinstellungen.

14.6 Ø-Geschw. 2.190

- Service Intervall → Das Service-Intervall informiert Sie, sobald die Kilometerleistung bis zur nächsten Fahrradinspektion erreicht ist. Das Service-Intervall kann nur von Ihrem Fachhändler ein-/ausgeschaltet bzw. vorprogrammiert werden. Im Lieferzustand ist das Service-Intervall ausgeschaltet.

2. Funktionen / Eigenschaften

• Batterie Status → Der Batteriezustand des Computerkopfes wird kurz vor Beendigung der Batterieleistung angezeigt. Es erscheint: „☐ leer/Computer“ im Display. Nur die Uhrzeit muss nach dem Batteriewechsel neu programmiert werden.
• Speicherchip → Dank eines eingebauten Speicher-chips, werden alle Gesamt- und Einstellungswerte im Fahrradcomputer dauerhaft gespeichert. Dadurch brauchen Sie nach dem Batteriewechsel keine Einstellungen (bis auf die Uhrzeit) mehr vorzunehmen.
• PC Fähigkeit → Der Fahrradcomputer ist PC-fähig. Nach Kauf der SIGMA DATA CENTER Software und der Docking Station, können Sie die Gesamt- und aktuellen Werte einfach und mühelos auf Ihrem PC protokollieren. Darüber hinaus können Sie die Einstellungen des Fahrradcomputers am PC vornehmen.

2.2 Spezielle Funktionen

• Kraftstoffersparnis → Der BC 12.12/ BC 12.12 STS rechnet auf Basis des durchschnittlichen Verbrauchs Ihres Wagens, die Kraftstoffersparnis, die Sie bei einer Fahrradtour erzielen. So erfahren Sie einfach und schnell, welche Ersparnisse Sie durch den Einsatz Ihres Fahrrades „eingefahren“ haben. Der Fahrradcomputer errechnet Ihnen die Anzahl an Liter, die eingespart wurden.
• Ausblenden von Gesamtwerte während der Fahrt → Wenn der BC 12.12 / BC 12.12 STS Geschwindigkeitssignale empfängt, werden alle Gesamtfunktionen (Strecke, Zeit und Kraftstoffverbrauch) aus der Anzeige ausgeblendet. Sobald keine Geschwindigkeitswerte empfangen werden, werden die Funktionen in der Anzeige neu eingebendet.

2. Funktionen / Eigenschaften

- Trip Section Counter (TS) → Es handelt sich hier um einen separaten Strecken / Zeit Zähler, der manuell gestartet bzw. gestoppt wird. Der Trip Section Counter ermöglicht die Wertung einer Teilstrecke bzw. ein Intervall Training, ohne die Gesamtwerte der Tour zu beeinträchtigen.

2.3 STS Besonderheiten

- Die Synchronisierung → BC 12.12 STS auf der Halterung einrasten – Die Null der Geschwindigkeitsanzeige blinkt.

Zum Synchronisieren der Geschwindigkeit gibt es 2 Möglichkeiten:

• 1. → Losfahren, i. d. R. hat sich der Empfänger nach 3-4 Radumdrehungen mit dem Sender synchronisiert.
• 1. → Vorderrad drehen, bis die Geschwindigkeitsanzeige nicht mehr blinkt.

Das Entfernen des BC 12.12 STS aus der Halterung trennt die Verbindung.

2. Funktionen / Eigenschaften

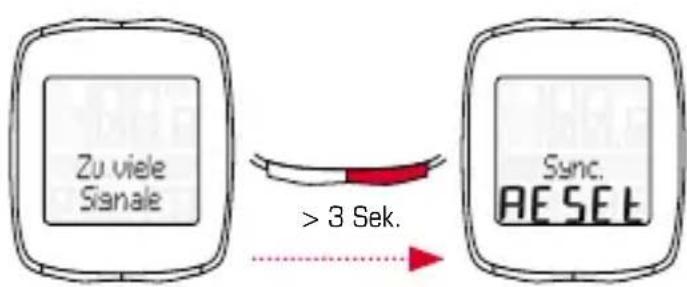

- Anzeige „zu viele Signale“ → Abstand zu anderen Fahrern (Sendern) vergrößern und eine beliebige Taste drücken. Die Synchronisierung beginnt erneut. (Falls die Übertragung während der Fahrt ausfallen sollte und nicht mehr funktioniert, drücken Sie bitte die MODE-1 Taste länger als 3 Sekunden, um eine manuelle Synchronisierung zu starten. „Sync. RESET“ blinkt im Display)

Zu viele Signale Sync. RESEE > 3 Sek.

- Transportmodus → Während des Transports auf dem Fahrradträger oder im Auto (wenn auf der Halterung eingerastet), wird der BC 12.12 STS durch den integrierten Bewegungssensor in einen sogenannten Transportmodus versetzt. Es erscheint „Transport“ im Display. Um diesen Modus zu verlassen, müssen Sie kurz eine beliebige Taste drücken.

3. Einstellungen / Löschen

3.1 Einstellungen

Folgende Einstellungen können vorgenommen werden: Sprache / Maßeinheit / Radumfang / Uhrzeit / Fuel 1/100km / Ges. Strecke / Gesamtzeit /

Tot Fuel (Ltr) / Kontrast. Das Einstellen wird anhand der Zeichnungen auf dem beiliegenden Blatt für jede einzelne Funktion anschaulich erklärt.

3.2 Radumfang ermitteln

Um die Genauigkeit der Geschwindigkeitsmessung zu erreichen, muss der Radumfang entsprechend Ihrer Reifengröße eingestellt werden. Dafür können Sie:

A – Den Radumfang anhand der „Wheel Size Chart“ Tabelle angegebenen Formel berechnen.

B – Den Wert gemäß den Zeichnungen aus „Wheel Size Chart“ ermitteln.

C – Aus der Tabelle „Wheel Size Chart“ den Ihrer Reifengröße entsprechenden Wert übernehmen.

3.3 Löschen der Funktionen

Wie die Funktionen gelöscht werden, entnehmen Sie bitte den Zeichnungen.

Bitte beachten, dass der Trip Section Counter (TS) nicht mit den aktuellen Tourenwerten gelöscht wird.

4. Wichtige Hinweise / Fehlerbehebung

4.1 Technische Daten

4.1.1 Batteriehinweise / Batteriewechsel

Das Einsetzen bzw. Entfernen der Batterie entnehmen Sie bitte den beiliegenden Zeichnungen. Nach einem Batteriewechsel im Computerkopf muss nur die Uhrzeit neu eingestellt werden.

BC 12.12 Computerkopf: Typ CR 2032 /

1,5 Jahre Lebensdauer*

BC 12.12 STS Computerkopf: Typ CR 2032 /

1 Jahr Lebensdauer*

Geschwindigkeitssender: Typ CR 2032 /

1 Jahr Lebensdauer*

* bei einer Nutzung von einer Stunde am Tag

4.1.2 Fehlerbehebung

Keine Geschwindigkeit:

• Ist der Computer richtig in der Halterung eingerastet?
• Prüfen Sie den Abstand von Magnet zum Sensor (Max. 5 mm) (bei STS max. 12 mm).
• Ist der Magnet richtig positioniert?

Falsche Geschwindigkeit:

• Sind 2 Magnete an dem Rad montiert?
  – Ist der Radumfang richtig eingestellt?

Weitere Problemlösungen erhalten Sie aus unseren FAQs unter www.sigmasport.com

4. Wichtige Hinweise / Fehlerbehebung

4.1.3 Min / Max / Werkseinstellungen

Standard	Min.	Max.	Einheit
Akt. Geschw. 0,0 0 199,8 kmh / mph
Fahrstrecke 0,00 0,00 9.999,9 km / mi
Fahrzeit 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
∅-Geschw. 0,00 0,00 199,8 kmh / mph
Max. Geschw. 0,00 0,00 199,8 kmh / mph
Fuel (Liter) 0,00 0,00 9.999,9 Liter / Gallon
Uhrzeit	00:00	00:00	23:59	hh:mm
TS Strecke	0,00 0,00 9.999,9 km / mi
TS Zeit	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperatur	0,0	-10 / 14	70 / 158	°C / °F
Ges. Strecke	0 0 999.99	km / mi
Gesamtzeit	0:00 0:00 19.999	h:mm hh.hhh
Tot Fuel (Ltr)	0,0 0,0 9.999,9 Liter / Gallon
Radumfang	2.155	500	3.999	mm

5. Garantiebestimmung

Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetzlichen Vorschriften. Im Falle der Gewährleistung wenden Sie sich bitte an den Händler, bei dem Sie Ihren Fahrradcomputer gekauft haben. Sie können den Fahrradcomputer mit Ihrem Kaufbeleg und allen Zubehörteilen auch an die nachfolgende Adresse senden. Bitte achten Sie auf ausreichende Frankierung.

Ein Anspruch auf Garantie besteht bei Material- und Verarbeitungsfehlern. Von der Garantie ausgenommen sind Batterien, Verschleißteile und Verschleiß durch gewerbliche Nutzung oder Unfälle. Der Anspruch auf Garantie besteht nur, wenn das eigentliche SIGMA Produkt nicht eigenmächtig geöffnet wurde und der Kaufbeleg beigefügt ist.

Hiermit erklärt SIGMA-ELEKTRO GmbH, dass sich die kabellosen Fahrradcomputer in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

D-67433 Neustadt an der Weinstrasse

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Bei berechtigten Ansprüchen auf Gewährleistung erhalten Sie ein Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.

Batterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz – BattG)! Bitte geben Sie die Batterien an einer benannten Übergabestelle zur Entsorgung ab.

Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden.

Bitte geben Sie das Gerät an einer benannten Entsorgungsstelle ab.
