BC 12.12 STS - Compteur SIGMA - Notice d'utilisation et mode d'emploi gratuit

Marque	Sigma
Modèle	BC 12.12 STS
Type de produit	Compteur cycle
Technologie de transmission	Sans fil (STS)
Alimentation (compteur)	Pile CR2032
Autonomie de la pile (compteur)	Environ 1 an (utilisation 1h/jour)
Alimentation (émetteur)	Pile CR2032
Autonomie de la pile (émetteur)	Environ 1 an (utilisation 1h/jour)
Fonctions principales	Vitesse actuelle, distance, temps, vitesse moyenne, vitesse max
Fonctions supplémentaires	Économie de carburant, compteur partiel (TS), température, intervalle de service, comparaison vitesse/moyenne
Affichage	Vitesse en haut, description fonction au centre, valeur en bas
Plage de vitesse	0,0 à 199,8 km/h ou mph
Plage de distance	0,00 à 9.999,9 km ou mi
Plage de temps	0:00:00 à 999:59:59 h:mm:ss
Compatibilité PC	Oui (via logiciel Sigma Data Center et station de connexion)
Mémoire interne	Conserve réglages et valeurs totales après changement de pile (sauf heure)
Indicateur de pile faible	Oui (affiche "Vide / Compteur")
Intervalle de service	Réglable uniquement par revendeur
Mode transport	Oui (capteur de mouvement intégré)
Synchronisation	Automatique après 3-4 tours ; manuelle possible (MODE 1 > 3 secondes)
Plage de température	-10°C à 70°C (affichage)
Circonférence de roue réglable	500 à 3.999 mm
Garantie	Conforme aux prescriptions légales ; piles et pièces d'usure exclues

FOIRE AUX QUESTIONS - BC 12.12 STS SIGMA

Comment réveiller le compteur après un stockage prolongé ?

Maintenez les boutons MODE 1 et SET enfoncés pendant 5 secondes pour quitter le mode de veille profonde.

Comment synchroniser le capteur de vitesse sans fil (STS) ?

Placez le compteur sur son support. Les zéros de l'affichage de vitesse clignotent. Démarrez et roulez 3-4 tours de roue, ou faites tourner la roue avant jusqu'à ce que l'affichage cesse de clignoter.

Que faire si aucune vitesse n'est affichée ?

Vérifiez que le compteur est bien enclenché dans son support. Contrôlez la distance entre l'aimant et le capteur (max. 5 mm pour le filaire, 12 mm pour le STS). Assurez-vous que l'aimant est correctement positionné.

Comment régler la circonférence de la roue ?

Accédez aux réglages via le bouton SET. Utilisez le tableau de circonférence fourni ou calculez-la manuellement. La circonférence doit être comprise entre 500 et 3 999 mm.

Comment utiliser la fonction d'économie de carburant ?

Réglez la consommation moyenne de votre voiture (Fuel en l/100 km) dans les réglages. Le compteur calcule alors les litres économisés en roulant à vélo.

Que signifie l'affichage 'Trop de signaux' ?

Cela se produit lorsqu'il y a trop d'émetteurs à proximité. Éloignez-vous des autres cyclistes et appuyez sur un bouton pour relancer la synchronisation.

Comment effacer les valeurs actuelles (distance partielle, temps partiel) ?

Appuyez sur le bouton RESET pour effacer les valeurs actuelles. Les compteurs partiels ne peuvent pas être supprimés avec les valeurs actuelles du tour.

Comment passer en mode transport ?

Le mode transport s'active automatiquement lorsque le compteur est immobile (ex. sur porte-vélo). L'écran affiche 'Transport'. Appuyez brièvement sur un bouton pour quitter ce mode.

Puis-je utiliser le compteur avec un ordinateur ?

Oui, le compteur est compatible PC. Achetez le logiciel Sigma Data Center et la station de connexion pour transférer les données et effectuer les réglages depuis votre PC.

Que faire si l'écran affiche 'Vide / Compteur' ?

Cela indique que la pile du compteur est faible. Remplacez-la par une pile CR2032. Après le changement, seule l'heure doit être reprogrammée.

MODE D'EMPLOI BC 12.12 STS SIGMA

2. Fonctions / Propriétés 24

2.1 Généralités 24
2.2 Fonctions spéciales 25
2.3 Particularités du STS 26

3. Réglages / Suppression 28

3.1 Réglages 28
3.2 Calcul de la circonférence de la roue 28
3.3 Suppression de fonctions 28

4. Remarques importantes / Dépannage 29

4.1 Caractéristiques techniques 29

5. Conditions de garantie 31

Vous trouverez la déclaration CE à l'adresse : www.sigmasport.com

1. Découverte du BC 12.12 / BC 12.12 STS

1.1 Mise en service

A la livraison, le compteur cycle se trouve dans un état de veille profonde.

Pour pouvoir quitter ce mode, les boutons MODE 1 et SET doivent être maintenus enfoncés pendant 5 secondes.

Après avoir quitté le mode de veille, le compteur cycle se trouve en mode "Actif".

Appuyez sur la touche SET pour accéder aux réglages.

1.2 Principe de navigation

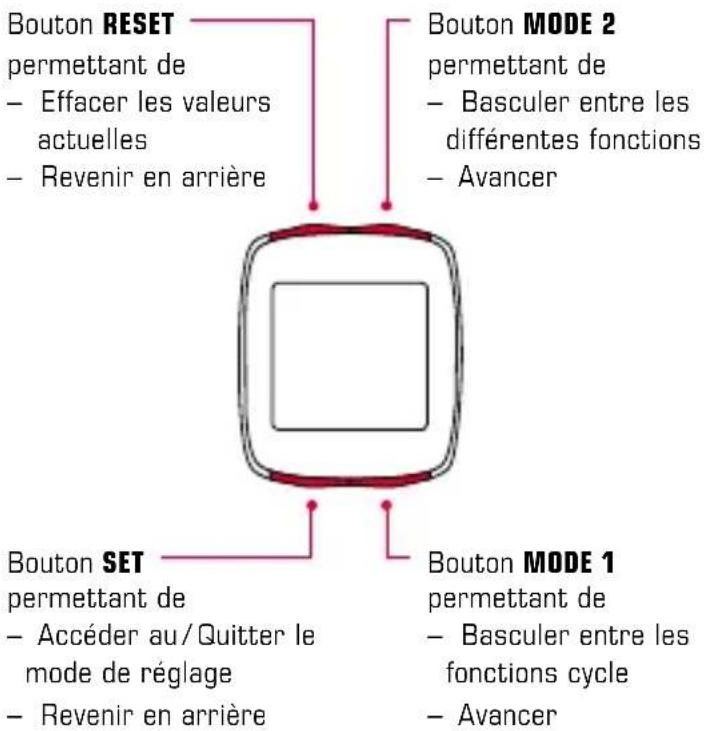

1.2.1 Affectation des boutons 1.2.2 Affectation des fonctions

Le bouton MODE 2 permet d'appeler les fonctions suivantes : Fuel (litres)/heure/ distance partielle/temps partiel/ température / distance totale/ temps total / Tot Fuel (litres)

Le bouton MODE 1 permet d'appeler les fonctions suivantes : distance/temps/ vitesse moyenne/vitesse max.

1.2 Principe de navigation

1.2.3 Structure de l'écran

affichage de la vitesse

Champ central :

description des fonctions

Champ inférieur :

valeur actuelle

1.3 Montage

Les illustrations de montage sont reprises dans le dépliant joint !

2. Fonctions / Propriétés

2.1 Généralités

- Comparaison entre vitesse actuelle et vitesse

moyenne → Rien ne s'affiche si vous roulez à peu près à la

vitesse moyenne. ( ) s'affiche si vous roulez plus rapidement que la vitesse moyenne et ( )

si vous êtes plus lent. Cet affichage reste présent quelle que soit la fonction sélectionnée,

à l'exception des paramètres de base.

- Intervalle de service → L'intervalle de service vous informe dès que le kilométrage avant la révision du vélo est atteint. L'intervalle de service ne peut être activé / désactivé ou programmé que par votre revendeur. A la livraison, l'intervalle de service est désactivé.

2. Fonctions / Propriétés

• Témoin d'usure de la pile → L'état de la pile du compteur s'affiche un peu avant que celle-ci ne soit à plat. " Vide / Compteur" apparaît à l'écran. Seule l'heure doit être reprogrammée après un changement de pile.
• Puce mémoire → Grâce à la puce mémoire intégrée, tous les réglages, ainsi que les valeurs totales sont conservées dans le compteur cycle. Vous ne devez donc plus régler à nouveau votre compteur (à l'exception de l'heure) après un changement de pile.
• Compatible PC → Le compteur cycle est compatible PC. Après avoir acheté le logiciel SIGMA DATA CENTER et la station de connexion, vous pouvez enregistrer les valeurs totales et actuelles aisément et sans effort sur votre PC. Vous pouvez également procéder aux réglages de votre compteur cycle sur votre PC.

2.2 Fonctions spéciales

• Economies de carburant → Le BC 12.12/BC 12.12 STS calcule les économies de carburant réalisées lors de chaque trajet en vélo sur la base de la consommation moyenne de votre voiture. Vous pouvez ainsi savoir simplement et rapidement les économies réalisées en utilisant votre vélo. Le compteur cycle calcule le nombre de litres économisés.
• Masquage des valeurs totales pendant le trajet → Lorsque le BC 12.12 / BC 12.12 STS reçoit des signaux de vitesse, toutes les fonctions générales (distance, temps et consommation de carburant) disparaissent de l'écran. Ces fonctions réapparaissent dès que plus aucune valeurs n'est reçue pour la vitesse.

2. Fonctions / Propriétés

- Compteurs partiels (TS) → Il s'agit ici de compteurs partiels pour la distance / le temps. Ceux-ci sont démarrés / arrêtés manuellement. Les compteurs partiels permettent d'évaluer une distance partielle ou un entraînement par intervalles sans influencer les valeurs totales du tour.

2.3 Particularités du STS

• Synchronisation → Placez le BC 12.12 STS sur son support. - Les zéros de l'affichage de vitesse clignotent.
  Il existe 2 possibilités pour synchroniser la vitesse :
• 1. → Démarrez ! En règle générale, le récepteur et l'émetteur sont alors synchronisés après 3 ou 4 tours de roue.
• 1. → Faites tourner la roue avant jusqu'à ce que l'affichage de vitesse ne clignote plus.
     La liaison est coupée lorsque le BC 12.12 STS est retiré de son support.

2. Fonctions / Propriétés

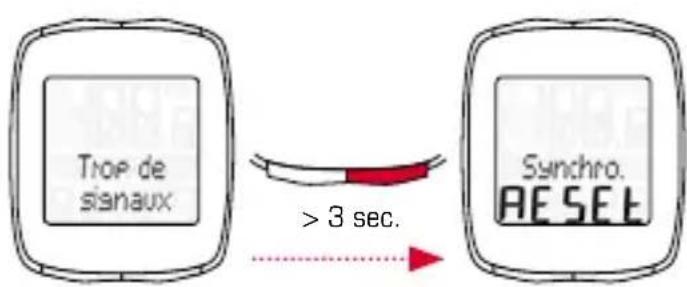

- Affichage "Trop de signaux" → Eloignez-vous des autres coureurs (émetteurs) et appuyez sur un bouton au choix. La synchronisation recommence. (Si la transmission est perdue pendant le trajet et ne fonctionne plus, appuyez sur le bouton MODE 1 pendant plus de 3 secondes pour démarrer une synchronisation manuelle. "Synchro. RESET" clignote à l'écran.)

- Mode "Transport" → Pendant le transport sur un porte-vélo ou dans une voiture (si le compteur se trouve sur son support), le BC 12.12 STS passe en mode "Transport" grâce à un capteur de mouvement intégré. "Transport" apparaît à l'écran. Appuyez brièvement sur un bouton au choix pour quitter ce mode.

3. Réglages / Suppression

3.1 Réglages

Les réglages suivants peuvent être effectués : langue/unité de mesure/circonférence de la roue/heure/Fuel (l/100 km)/distance totale/temps total / Tot Fuel (litres) / contraste. Le réglage est expliqué de manière claire pour les différentes fonctions grâce aux schémas de la feuille jointe.

3.2 Calcul de la circonférence de la roue

Pour obtenir une mesure précise de la vitesse, la taille des roues doit être réglée en fonction de la circonférence de vos pneumatiques. A cette fin, vous pouvez :

A – Calculer la circonférence des roues au moyen de la formule du tableau "Wheel Size Chart".
B – Déterminer la valeur conformément aux schémas du "Wheel Size Chart".
C – Reprendre la valeur adéquate pour la circonférence de vos pneumatiques dans le tableau "Wheel Size Chart".

3.3 Suppression de fonctions

Les schémas vous montrent comment supprimer des fonctions.

Il est à noter que le compteur partiel, le chronomètre et le compte à rebours ne peuvent pas être supprimés avec les valeurs actuelles du tour.

4. Remarques importantes / Dépannage

4.1 Caractéristiques techniques

4.1.1 Remarque relative à la pile / Changement de pile

La mise en place ou le retrait de la pile sont expliqués dans les schémas joints. Seule l'heure doit à nouveau être réglée après un changement de la pile du compteur.

Compteur BC 12.12 : type CR 2032 /

autonomie de 1,5 an*

Compteur BC 12.12 STS : type CR 2032 /

autonomie de 1 an*

Emetteur de vitesse: type CR 2032 /

autonomie de 1 an*

* En cas d'utilisation une heure par jour.

4.1.2 Dépannage

Aucune vitesse affichée :

• Le compteur est-il correctement enclenché dans son support ?
• Contrôlez la distance entre l'aimant et le capteur (max. 5 mm) (max. 12 mm pour le STS).
• L'aimant est-il correctement positionné ?

Vitesse erronée :

• 2 aimants sont-ils montés sur le vélo ?
• La circonférence de la roue est-elle correctement réglée ?

Vous trouverez la résolution d'autres problèmes dans nos FAQ, à l'adresse www.sigmasport.com

4. Remarques importantes / Dépannage

4.1.3 Min./Max./Réglages par défaut

Standard	Min.	Max.	Unité
Vit. act. 0,0 0 199,8 kmh / mph
Distance 0,00 0,00 9.999,9 km / mi
Tps parcour 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Vit. moyenne 0,00 0,00 199,8 kmh / mph
Vit. maximale 0,00 0,00 199,8 kmh / mph
Fuel (Litre) 0,00 0,00 9.999,9 Litre / Gallon
Heure	00:00	00:00	23:59	hh:mm
TS distance	0,00 0,00 9.999,9 km / mi
TS temps	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Température 0,0 -10 / 14 70 / 158 °C / °F
Distance tot	0 0 999.99	km / mi
Temps total 0:00 0:00 19.999	h:mm hh.hhh
Tot Fuel (Litre)	0,0 0,0 9.999,9 Litre / Gallon
Circ. de roue 2.155 500	3.999 mm

5. Conditions de garantie

En cas de vice, nous garantissons nos produits conformément aux prescriptions légales. Si vous souhaitez exercer votre droit à la garantie, veuillez vous adresser au revendeur auprès duquel vous avez acheté votre compteur cycle. Vous pouvez renvoyer votre compteur cycle, accompagné de la preuve d'achat et de tous ses accessoires, à l'adresse suivante : Veillez à correctement affranchir votre envoi.

L'exercice de la garantie est possible pour les défauts matériels et de fabrication. Sont exclues de la garantie les piles et pièces d'usure, ainsi que l'usure causée par une utilisation professionnelle ou des accidents. L'exercice de la garantie n'est possible que lorsque le produit SIGMA n'a pas été ouvert sans autorisation et lorsque la preuve d'achat lui est jointe.

Par la présente, SIGMA-ELEKTRO GmbH déclare que les compteurs cycle sans fil sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Un appareil de remplacement vous sera envoyé si votre requête est justifiée. Les demandes en garantie ne peuvent concerner que les modèles actuels. Sous réserve de modifications techniques par le fabricant.

Les piles ne peuvent pas être jetées dans les ordures ménagères (loi européenne relative aux piles) !

Veuillez rapporter vos piles dans un centre de collecte agréé.

Les appareils électroniques ne peuvent pas être jetés dans les ordures ménagères. Veuillez rapporter votre appareil dans un centre de collecte agréé.
