Marka	Sigma
Model	BC 12.12 STS
Ürün Türü	Bisiklet bilgisayarı
İletim Teknolojisi	Kablosuz (STS)
Güç Kaynağı (sayaç)	CR2032 Pil
Pil Ömrü (sayaç)	Yaklaşık 1 yıl (günde 1 saat kullanım)
Güç Kaynağı (verici)	CR2032 Pil
Pil Ömrü (verici)	Yaklaşık 1 yıl (günde 1 saat kullanım)
Ana Fonksiyonlar	Anlık hız, mesafe, süre, ortalama hız, maksimum hız
Ek Fonksiyonlar	Yakıt tasarrufu, kısmi sayaç (TS), sıcaklık, servis aralığı, hız/ortalama karşılaştırması
Ekran	Hız üstte, fonksiyon açıklaması ortada, değer altta
Hız Aralığı	0,0 - 199,8 km/s veya mph
Mesafe Aralığı	0,00 - 9.999,9 km veya mi
Süre Aralığı	0:00:00 - 999:59:59 saat:dk:sn
PC Uyumluluğu	Evet (Sigma Data Center yazılımı ve bağlantı istasyonu ile)
Dahili Bellek	Pil değişiminden sonra ayarları ve toplam değerleri korur (saat hariç)
Düşük Pil Göstergesi	Evet ("Boş / Sayaç" gösterir)
Servis Aralığı	Yalnızca bayi tarafından ayarlanabilir
Taşıma Modu	Evet (dahili hareket sensörü)
Senkronizasyon	3-4 turdan sonra otomatik; manuel mümkün (MODE 1 > 3 saniye)
Sıcaklık Aralığı	-10°C ila 70°C (gösterim)
Ayarlanabilir Tekerlek Çevresi	500 - 3.999 mm
Garanti	Yasal düzenlemelere uygundur; piller ve aşınan parçalar hariç

Sık sorulan sorular - BC 12.12 STS SIGMA

Uzun süreli depolamadan sonra sayacı nasıl uyandırırım?

MODE 1 ve SET düğmelerine 5 saniye basılı tutarak derin uyku modundan çıkın.

Kablosuz hız sensörünü (STS) nasıl senkronize ederim?

Sayacı brakete yerleştirin. Hız göstergesindeki sıfırlar yanıp söner. Sürüşe başlayın ve 3-4 tur dönün veya ön tekerleği, gösterge yanıp sönmeyi durdurana kadar çevirin.

Hiç hız gösterilmiyorsa ne yapmalıyım?

Sayacın brakete doğru oturduğunu kontrol edin. Mıknatıs ile sensör arasındaki mesafeyi kontrol edin (kablolu için maks. 5 mm, STS için 12 mm). Mıknatısın doğru konumlandırıldığından emin olun.

Tekerlek çevresini nasıl ayarlarım?

SET düğmesiyle ayarlara girin. Verilen çevre tablosunu kullanın veya manuel olarak hesaplayın. Çevre 500 ile 3.999 mm arasında olmalıdır.

Yakıt tasarrufu fonksiyonunu nasıl kullanırım?

Ayarlardan arabanızın ortalama yakıt tüketimini (L/100 km cinsinden) ayarlayın. Sayaç daha sonra bisiklet sürerken tasarruf edilen litreleri hesaplar.

'Çok fazla sinyal' göstergesi ne anlama geliyor?

Bu, yakınlarda çok fazla verici olduğunda meydana gelir. Diğer bisikletçilerden uzaklaşın ve senkronizasyonu yeniden başlatmak için bir düğmeye basın.

Geçerli değerleri (kısmi mesafe, kısmi süre) nasıl silerim?

Geçerli değerleri silmek için RESET düğmesine basın. Kısmi sayaçlar turun geçerli değerleriyle silinemez.

Taşıma moduna nasıl geçerim?

Sayaç hareketsiz olduğunda (ör. bisiklet taşıyıcısında) taşıma modu otomatik olarak etkinleşir. Ekranda 'Taşıma' görüntülenir. Bu moddan çıkmak için bir düğmeye kısaca basın.

Sayacı bir bilgisayarla kullanabilir miyim?

Evet, sayaç PC uyumludur. Verileri aktarmak ve ayarları PC'nizden yapmak için Sigma Data Center yazılımını ve bağlantı istasyonunu satın alın.

Ekranda 'Boş / Sayaç' yazıyorsa ne yapmalıyım?

Bu, sayaç pilinin zayıf olduğunu gösterir. CR2032 pille değiştirin. Değişimden sonra yalnızca saat yeniden ayarlanmalıdır.

KULLANIM KILAVUZU BC 12.12 STS SIGMA

1.1 İşletime alma 112
1.2 Navigasyon prensibi 113
1.3 Montaj 114

2. İşlevler/özellikler 114

2.1 Genel 114
2.2 Özel işlevler 115
2.3 STS özellikleri 116

3. Ayarlar/silme 118

3.1 Ayarlar 118
3.2 Tekerlek çevresini tespit etme 118
3.3 İşlevlerin silinmesi 118

4. Önemli uyarılar/hata giderme 119

4.1 Teknik veriler 119

5. Garanti hükümleri 121

AT uygunluk beyanını www.sigmasport.com adresinde bulabilirsiniz.

1. BC 12.12 / BC 12.12 STS tanıtımı

1.1 İşletime alma

Bisiklet bilgisayarı sevkiyat durumunda derin uyku olarak adlandırılan bir modda bulunur.

Bu moddan çıkmak için 5 saniye boyunca MODE 1 tuşuna ve SET tuşuna basın.

Bisiklet bilgisayarı uyandıktan sonra aktif modda bulunur.

Ayarlara erişebilmek için SET tuşuna basın.

1.2 Navigasyon prensibi

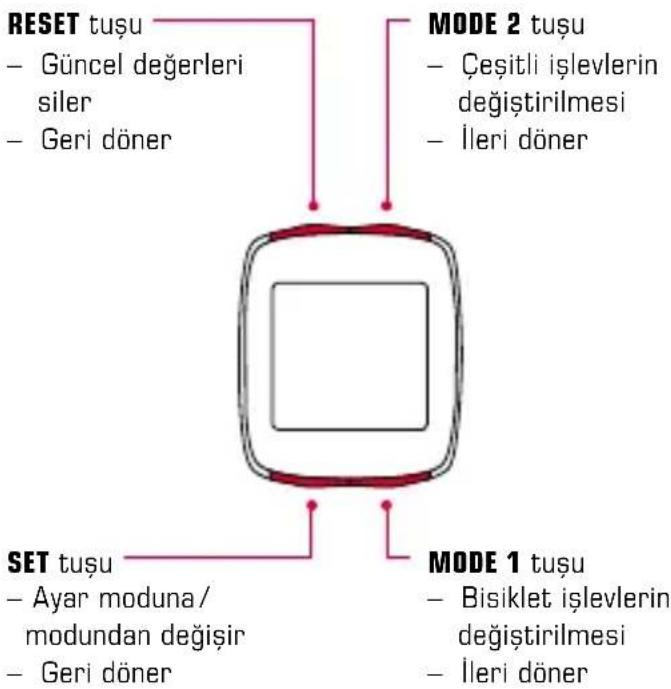

1.2.1 Tuş yerleşimi 1.2.2 İşlevlerin düzeni

MODE 2 tuşuyla aşağıdaki işlevleri çağırabilirsiniz: Fuel (litre)/saat/TS mesafesi/ TS süresi/sıcaklık/ toplam mesafe/toplam süre/ Tot Fuel (litre)

MODE 1 tuşuyla aşağıdaki işlevleri çağırabilirsiniz: Seyir mesafesi/seyir süresi/ ∅ hızı/maks. hız

1.2 Navigasyon prensibi

1.2.3 Ekran yapısı

İşlevlerin açıklaması

Alt segment alanı:

Güncel değer

1.3 Montaj

Montaja yönelik resimlere ilişikteki broşürden ulaşabilirsiniz!

2. İşlevler / özellikler

2.1 Genel

- Güncel/ortalama hız karşılaştırması →

Ortalama hıza yakın bir hızla sürerseniz hiçbir şey gösterilmez. Ortalama hızdan daha hızlı kullanırsanız ( ) gösterilir, daha yavaş kullanırsanız ( ) gösterilir. Gösterge temel ayarlar haricinde tüm işlevlerde gerçekleşir.

- Servis aralığı → Servis aralığı sizi kilometre gücüne bir sonraki bisiklet muayenesine kadar ulaşıldığında bilgilendirir. Servis aralığı sadece satıcınız tarafından açılabilir / kapatılabilir ya da programlanabilir. Servis aralığı, teslimat durumunda kapalı konumdadır.

2. İşlevler / özellikler

• Pil durumu → Bilgisayar başlığının pil durumu pil gücü bitmeden kısa bir süre önce gösterilir. Ekranda:
  "boş / bilgisayar" sembolü belirir. Pil değişiminden sonra sadece saat tekrar ayarlanmalıdır.
• Hafıza çipi → Monte edilen bir hafıza çipi sayesinde tüm toplam ve ayar değerleri bisiklet bilgisayarına daimi olarak kaydedilir. Böylece pil değişiminden sonra ayar (saat hariç) yapmanız gerekmemektedir.
• PC kapasitesi → Bisiklet bilgisayarı PC uyumludur. SIGMA DATA CENTER yazılımlarını ve Docking Station satın aldıktan sonra toplam ve güncel değerleri kolay ve zahmetsiz bir şekilde PC'nize kaydedebilirsiniz. Bunun dışında bisiklet bilgisayarınızın ayarlarını PC'de gerçekleştirebilirsiniz.

• Yakıt tasarrufu → BC 12.12/BC 12.12 STS, aracınızın ortalama tüketimini temel alarak bisiklet seyrinde hedeflediğiniz yakıt tasarrufunu hesaplar. Böylece bisiklet kullanımında hangi tasarrufları "elde ettiğinizi" kolay ve hızlı bir şekilde öğrenebilirsiniz. Bisiklet bilgisayarı tasarruf ettiğiniz litreyi hesaplar.
• Seyir esnasında toplam değerlerin gizlenmesi → Eğer BC 12.12 / BC 12.12 STS hız sinyalleri alırsa tüm toplam işlevler (mesafe, süre ve yakıt tüketimi) göstergede gizlenir. Hız değerleri alınmadığında göstergedeki işlevler tekrar gösterilir.

2. İşlevler / özellikler

- Trip Section Counter (TS) → Burada, manuel olarak başlatılabilen ya da durdurulabilen ayrı bir mesafe / süre sayacı söz konusudur. Trip Section Counter, turun toplam değerlerine zarar vermeden bir kısmı mesafenin ya da bir Intervall Training'in değerlendirmesini sağlar.

2.3 STS özellikleri

- Senkronizasyon → BC 12.12 STS'yi tutuya oturtun – Hız göstergesinin sıfırları yanıp söner. Hızı senkronize etmek için 2 seçenek mevcuttur:

- 1. → Hareket edin, normalde verici 3-4 tekerlek turundan sonra vericilerle senkronize olur. - 2. → Ön tekerleği, hız göstergesi yanıp sönmeyi bırakana kadar çevirin. BC 12.12 STS'yi tutucudan çıkarmak bağlantıyı ayırır.

2. İşlevler / özellikler

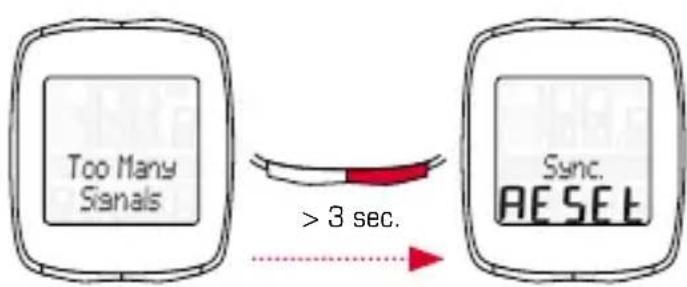

- “Çok fazla sinyal” göstergesi → Diğer sürücülere (vericiler) olan mesafeyi büyütün ve herhangi bir tuşa basın. Senkronizasyon tekrar başlar. (Aktarım seyir esnasında başarısız olursa ve artık çalışmazsa, manuel bir senkronizasyon başlatmak için lütfen MODE 1 tuşuna 3 saniyeden daha uzun bir süre basın. “Sync. RESET” ekranda yanıp söner)

- Taşıma modu → Bisiklet taşıyıcısında ya da arabada taşıma esnasında (tutucuda takılıysa) BC 12.12 STS, entegre bir hareket sensörü aracılığıyla taşıma moduna geçer. Ekranda “taşima” belirir. Bu moddan çıkmak için kısa bir süre herhangi bir tuşa basmanız yeterlidir.

3. Ayarlar / silme

3.1 Ayarlar

Aşağıdaki ayarlar yapılabilir: Dil / ölçü birimi / tekerlek çevresi/saat/Fuel l/100 km/toplam mesafe/toplam süre/Tot Fuel (litre)/kontrast. Ayarlama, ilişikteki broşürde bulunan çizimlere göre her bir işlev için resimli olarak açıklanmaktadır.

3.2 Tekerlek çevresini tespit etme

Hız ölçümünün hassasiyetine ulaşabilmek için tekerlek çevresi, tekerlek boyutu uyarınca ayarlanmalıdır. Bunun için şunları yapabilirsiniz:

A – Tekerlek çevresini "Wheel Size Chart" tablosunda belirtilen formül uyarınca hesaplayın.
B – Değeri "Wheel Size Chart" tablosundaki çizimler uyarınca tespit edin.
C – "Wheel Size Chart" tablosundan tekerlek boyutunuza uygun olan değeri devralın.

3.3 İşlevleri silmek

İşlevlerin nasıl silindiğini çizimlerden öğrenebilirsiniz. Lütfen Trip Section Counter (TS), kronometre ve geri sayımın güncel tur değerleri ile birlikte silinmemesine dikkat edin.

4. Önemli uyarılar / hata gideme

4.1 Teknik veriler

4.1.1 Pil uyarıları / pil değişimi

Pilin takılma veya çıkarılma şeklini ekteki resimlerde bulabilirsiniz. Bilgisayar başlığında bir pil değişiminden sonra sadece saat tekrar ayarlanmalıdır.

BC 12.12 Tip CR 2032 /

bilgisayar başlığı: 1,5 yıl kullanım ömrü*

BC 12.12 STS Tip CR 2032 /

bilgisayar başlığı: 1 yıl kullanım ömrü*

Hız vericisi: Tip CR 2032 /

1 yıl kullanım ömrü*

* Günde bir saatlik kullanım durumunda

4.1.2 Hata giderme

Hiz yok:

– Bilgisayar tutucuya doğru şekilde oturdu mu?
- Manyetiğin sensöre olan mesafesini kontrol edin (maks. 5 mm) (STS'de maks. 12 mm).
- Manyetik doğru konumlandırıldı mı?

Yanlış hız:

• Tekerleğe 2 manyetik monte edildi mi?
• Tekerlek çevresi doğru ayarlandı mı?

Diğer sorun çözümlerine www.sigmasport.com adresindeki FAQs'ımızdan ulaşabilirsiniz.

4. Önemli uyarılar / hata gideme

4.1.3 Min / Maks / fabrika ayarları

Standard	Min.	Maks.	Birim
Güncel hız 0,0 0 199,8 kmh / mph
Seyir mesafesi 0,00 0,00 9.999,9 km / mi
Seyir süresi 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
∅ hız 0,00 0,00 199,8 kmh / mph
Maks. hız 0,00 0,00 199,8 kmh / mph
Fuel (litre) 0,00 0,00 9.999,9 Litre / galon
Saat	00:00	00:00	23:59	hh:mm
TS mesafesi	0,00 0,00 9.999,9 km / mi
TS süresi 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Sıcaklık	0,0	-10 / 14	70 / 158	°C / °F
Topl. mesafe	0 0 999.99	km / mi
Toplam süre	0:00 0:00 19.999	h:mm hh.hhh
Tot Fuel (litre)	0,0 0,0 9.999,9 Litre / galon
Tekerlek çevresi	2.155	500	3.999	mm

5. Garanti hükümleri

İlgili sözleşme ortaklarımızı karşı eksiklikler için yasal talimatlara göre sorumluluk üstleniyoruz. Garanti hizmeti durumunda lütfen bisiklet bilgisayarınızı aldığınız satıcıya başvurun. Bisiklet bilgisayarını satın alma belgesi ve tüm aksesuar parçaları ile birlikte aşağıdaki adrese de gönderebilirsiniz. Lütfen yeterli posta pulu yapıştırmaya dikkat edin.

Bir garanti talebi materyal ve işleme hatalarında mümkündür. Piller, aşınma parçaları ve ticari kullanım ya da kaza nedeniyle meydana gelen aşınma garanti kapsamında değildir. Garanti talebi sadece gerçek SIGMA ürünü yetkisiz olarak açılmadığında ve satın alma belgesi birlikte gönderildiğinde mümkündür.

İşbu yazıyla SIGMA-ELEKTRO GmbH, kablosuz bisiklet bilgisayarlarının 1999/5/AT yönergesinin temel gereksinimlerine ve diğer önemli talimatlarına uygun olduğunu beyan eder.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Garanti hizmetine izin verilen taleplerde bir değişim cihazı alacaksınız. Sadece güncel modele talep hakkı bulunmaktadır. Üretici teknik değişiklikler hakkını saklı tutar.

Piller ev çöpüne atılmamalıdır

(Avrupa pil yasası)! Lütfen pilleri tasfiye amacıyla belirlenen bir teslim noktasına bırakın.

Elektronik cihazlar ev çöpüne atılmamalıdır.

Lütfen cihazı belirtilen bir tasfiye yerine verin.

LI=Lithium
