Merk	Sigma
Model	BC 16.12 STS CAD
Producttype	Draadloze fietscomputer met STS-functie
Voeding computer	CR2032 batterij, levensduur 1 jaar (gebruik 1 uur/dag)
Voeding snelheidszender	CR2032 batterij, levensduur 1 jaar
Voeding cadanszender	CR2032 batterij, levensduur 1 jaar
Display	LCD-scherm met achtergrondverlichting
Snelheidsmeting	0,0 tot 199,8 km/u of mph
Afstandsmeting	0,00 tot 9999,9 km of mi
Tijdsmeting	0:00:00 tot 999:59:59 u:mm:ss
Cadansmeting	0 tot 180 rpm
Temperatuur	-10°C tot 70°C (14°F tot 158°F)
Instelbare wielomtrek	500 tot 3999 mm
Geheugen	Geïntegreerde geheugenchip, bewaart instellingen en totalen na batterijwissel
PC-compatibiliteit	Via SIGMA DATA CENTER software en docking station (optioneel)
Detectie tweede fiets	Automatisch, vereist een tweede zender (draadloos)
Speciale functies	Deelteller, stopwatch, afteltimer, onderhoudsinterval, batterij-indicator, transportmodus
Verlichting	In-/uitschakelbaar via SET+RESET, gaat aan bij druk op een knop
STS-synchronisatie	Automatisch bij start of handmatig (toets MODE 1 >3s)
Garantie	Volgens wettelijke voorschriften, retour aan verkoper
Batterijen	Recycleerbaar, niet bij het huisvuil gooien
Reiniging	Met een zachte, droge doek
Reserveonderdelen beschikbaar	CR2032 batterijen, houders, zenders, kabels (voor bekabelde versie)

Veelgestelde vragen - BC 16.12 STS CAD SIGMA

Hoe installeer ik de BC 16.12 STS CAD fietscomputer?

Voor het installeren van de computer, bevestig eerst de houder aan het stuur met de meegeleverde kabelbinders. Plaats de snelheidszender op de voorvork en de magneet op een spaak van het voorwiel, met een maximale afstand van 12 mm tussen magneet en sensor. Voor de cadanssensor, bevestig deze op het frame nabij de trapas. Plaats vervolgens de computer in de houder. Om de slaapmodus te verlaten, houd MODE 1 en SET 5 seconden ingedrukt.

Hoe stel ik de wielomtrek in?

Voor een nauwkeurige snelheidsmeting moet u de wielomtrek instellen. U kunt deze berekenen door de wieldiameter te meten en de formule omtrek = diameter × π te gebruiken, of de meegeleverde Wielmaattabel gebruiken. De waarde moet tussen 500 en 3999 mm liggen. Ga naar het instellingenmenu door MODE 1 en SET ingedrukt te houden, stel dan omtrek 1 in en eventueel omtrek 2 voor een tweede fiets.

Wat te doen als het scherm geen snelheid weergeeft?

Controleer eerst of de computer goed in de houder klikt. Controleer de afstand tussen magneet en sensor: deze mag niet groter zijn dan 12 mm voor het STS-model. Zorg ervoor dat de magneet goed is gepositioneerd en dat er slechts één magneet op het wiel zit. Als u twee fietsen gebruikt, controleer dan of de zender bij de juiste fiets hoort. Als het probleem aanhoudt, voer dan een handmatige synchronisatie uit door MODE 1 langer dan 3 seconden in te drukken.

Hoe synchroniseer ik de STS-computer met de zender?

Plaats de computer in de houder. De nullen van snelheid en cadans knipperen. Twee opties: start – na 3 of 4 omwentelingen van de trapas/wiel is de synchronisatie voltooid; of draai het voorwiel of de pedalen tot de nullen stoppen met knipperen. Als de verbinding onderweg verloren gaat, druk dan MODE 1 langer dan 3 seconden in voor handmatige synchronisatie.

Hoe activeer ik de achtergrondverlichting?

Om de verlichting in of uit te schakelen, druk tegelijkertijd op de knoppen SET en RESET. Het scherm wordt dan verlicht. Wanneer u op een knop drukt, wordt de verlichting tijdelijk geactiveerd. Vermijd onnodig gebruik om de batterij te sparen. Tijdens STS-synchronisatie wordt de verlichting automatisch uitgeschakeld.

Hoe vervang ik de batterij van de computer?

De computer gebruikt een CR2032-batterij. Om deze te vervangen, opent u het batterijvak aan de achterkant van de computer. Verwijder de oude batterij en plaats een nieuwe batterij met de juiste polariteit. Alle instellingen en totalen blijven behouden dankzij de geheugenchip, alleen de tijd moet opnieuw worden ingesteld. Zorg ervoor dat u de oude batterij recyclet bij een erkend inzamelpunt.

Hoe gebruik ik de tweede fietsfunctie?

De computer detecteert automatisch een tweede fiets als u de bijbehorende accessoire (houder/zenderset) heeft aangeschaft. Voor draadloze modellen koopt u een tweede snelheidszender. Wanneer de computer de tweede fiets detecteert, worden de totalen apart weergegeven voor fiets 1, fiets 2 en totaal. Er zijn geen extra handelingen nodig.

Hoe reset ik de deeltellers?

De deeltellers (afstand en tijd) kunnen handmatig worden gereset. Druk op de RESET-knop om de weergegeven functie te resetten. Let op: de deeltellers kunnen niet worden gewist met de huidige ronde waarden. Om de totalen te wissen, ga naar het instellingenmenu via MODE 1 en SET, selecteer dan de resetfunctie.

Waarom geeft het scherm 'Te veel signalen' weer?

Dit bericht verschijnt wanneer er meerdere zenders in de buurt zijn, bijvoorbeeld tijdens een groepsrit. Om dit op te lossen, ga weg van andere fietsers en druk op een willekeurige knop. De synchronisatie start opnieuw. Als de verbinding onderweg verloren gaat, druk dan MODE 1 langer dan 3 seconden in voor handmatige synchronisatie.

Hoe verlaat ik de transportmodus van de STS-computer?

Bij vervoer op een fietsendrager of in een auto schakelt de computer automatisch naar de Transportmodus dankzij de bewegingssensor. Het scherm toont 'Transport'. Om deze modus te verlaten, druk kort op een willekeurige knop. De computer keert terug naar de normale werking.

GEBRUIKSAANWIJZING BC 16.12 STS CAD SIGMA

2. Functies / Eigenschappen 54

2.1 Algemeen 54
2.2 Speciale functies 56
2.3 STS bijzonderheden 56

3. Instellingen / Wissen 58

3.1 Instellingen 58
3.2 Wielomtrek vaststellen 58
3.3 De functies wissen 58

4. Belangrijke aanwijzingen / Problemen oplossen 59

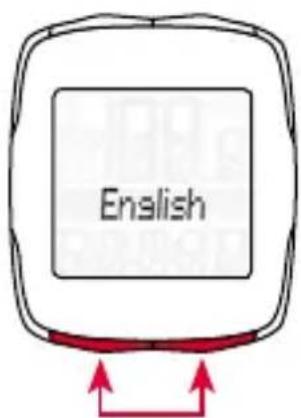

Bij de levering bevindt de fietscomputer zich in een zogenaamde diepe slaapstand.

Om deze modus te kunnen verlaten, de toets MODE 1 en de SET-toets 5 seconden lang ingedrukt houden.

Na het activeren bevindt de fietscomputer zich in het menu instellingen.

1.2 Navigatieprincipe

1.2.1 Toetsfuncties 1.2.2 Toewijzing van de functies

RESET-toets voor het

• wissen van de actuele waarden
• terugbladeren

MODE 2-toets voor het

• schakelen tussen diverse functies
• vooruit bladeren

SET-toets voor het

• schakelen naar / uit de instellingsmodus
• terugbladeren

MODE 1-toets voor het

• schakelen tussen de fietsfuncties
• vooruit bladeren

Met de MODE 2-toets kunt u de volgende functies oproepen:

Trapfrequentie / ∅-trapfreq. / Tijd/ Stopwatch/Afteller/TS afstand/ TS tijd/Temperatuur/

Totale afstand 1* /

Totale afstand 2*/Tot. afstand/

Totale tijd 1* / Totale tijd 2* /

Totale tijd

* De onderscheiding tussen fiets 1 en fiets 2 wordt pas na herkenning van een tweede fiets weergegeven.

Met de MODE 1-toets kunt u de volgende functies oproepen:

Rit / Rittijd / ∅-snelh. /

Max. snelh.

1.2 Navigatieprincipe

1.2.3 Schermindeling

Bovenste gedeelte:

snelheidsweergave

Middelste gedeelte:

beschrijving van de functies

Onderste gedeelte:

actuele waarde

1.3 De Montage

De afbeeldingen voor de montage kunt u vinden in het bijgeleverde vouwblad!

2. Functies / Eigenschappen

2.1 Algemeen

- Vergelijking actuele/gemiddelde snelheid →

Als u ongeveer zo snel rijdt als de gemiddelde snelheid, wordt er niets weergegeven. Als u sneller rijdt dan de gemiddelde snelheid, wordt ( )weergegeven; als u langzamer rijdt, wordt ( )weergegeven. De weergave geschiedt bij alle functies, behalve in de basisinstellingen.

- Automatische herkenning van het tweede wiel →

Het schakelen tussen wiel 1 en wiel 2 gebeurt automatisch. Alleen het desbetreffende toebehoren moet meegenomen worden. Bij het bedrade apparaat moet de universele houder met bijbehorende bedrading erbij gekocht worden. Bij het draadloze apparaat moet een tweede snelheidssensor gekocht en op wiel 2 omgezet worden (zie montagehandleiding voor meer details). De totale waarden worden pas

2. Functies / Eigenschappen

gescheiden weergegeven voor fiets 1, fiets 2 en fiets 1+2, als er een tweede fiets bij komt. Zolang er maar op één fiets gereden wordt, worden enkel de totale waarden van de eerste fiets getoond.

- Lichtmanager → Door gelijktijdig de SET- en RESET-toets in te drukken, wordt de lichtfunctie in-/uitgeschakeld. Door het indrukken van een willekeurige toets wordt het display verlicht; door nogmaals op een toets te drukken, wordt de functie van de fietscomputer overgeschakeld. Bij STS-apparaten is, tijdens de synchronisering (max. 5 minuten), de lichtfunctie uitgeschakeld. Voorkom onnodige verlichting om de batterij te sparen!

- Service-interval → Het service-interval laat u weten, wanneer het aantal kilometers voor de volgende fietsinspectie bereikt is. Het service-interval kan alleen door uw vakhandelaar in-/uitgeschakeld resp. voorgeprogrammeerd worden. Bij de levering is het service-interval uitgeschakeld.

• Batterijstatus → De toestand van de batterij van de computerkop wordt weergegeven kort voordat de batterij leeg is. Er verschijnt: „ ☐ leeg/ computer“ op het display. Na het vervangen van de batterij moet alleen de tijd opnieuw geprogrammeerd worden.
• Geheugenchip → Dankzij een ingebouwde geheugenchip worden alle totale en instellingswaarden duurzaam in de fietscomputer opgeslagen. Daardoor hoeft u na het vervangen van de batterij geen instellingen meer uit te voeren (behalve van de tijd).
• Compatibiliteit met PC → De fietscomputer is PC-compatibel. Wanneer u de software SIGMA DATA CENTER en het dockingstation heeft gekocht, kunt u de totale en actuele waarden eenvoudig en moeiteloos op uw PC analyseren. Bovendien kunt u de instellingen van de fietscomputer op de PC uitvoeren.

2. Functies / Eigenschappen

2.2 Speciale functies

- Verbergen van totale waarden tijdens de rit → Als de BC 16.12 / BC 16.12 STS snelheidssignalen ontvangt, worden alle totaal-functies (afstand, tijd) verborgen op het display. Zodra er geen snelheidswaarden meer ontvangen worden, worden de functies op het display opnieuw getoond.

- Inregelen en verbergen van de trapfrequentiefuncties → Als er met de BC 16.12/BC 16.12 STS zonder trapfrequentiesignalering wordt gereden, worden alle trapfrequentiefuncties (trapfreq. / ∅-trapfreq.) na 5 minuten voor deze ene rit verborgen.

- Trip Section Counter (TS) → Het gaat hier om een afzonderlijke afstand/tijd-teller, die handmatig gestart resp. gestopt wordt. De Trip Section Counter maakt de meting van een deeltraject resp. een intervaltraining mogelijk, zonder de totale waarden van de rit te beïnvloeden.

2.3 STS bijzonderheden

- De synchronisering → BC 16.12 STS in de houder plaatsen - De nullen van de snelheids- en trapfrequentieweergave knipperen. Er zijn 2 mogelijkheden om de snelheid / trapfrequentie te synchroniseren:

• 1. → Wegrijden, doorgaans heeft de ontvanger zich na 3-4 wiel-/pedaalomwentelingen met de zenders gesynchroniseerd.
• 1. → Voorwiel resp. pedalen draaien tot de snelheids-/trapfrequentieweergave niet meer knippert.

De verbinding wordt verbroken, als de BC 16.12 STS uit de houder gehaald wordt.

2. Functies / Eigenschappen

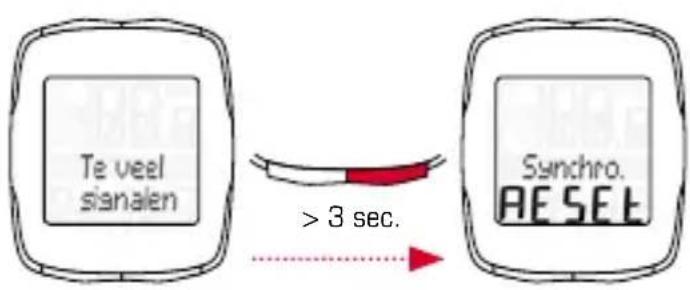

- Weergave „te veel signalen“ → Vergroot de afstand tot andere rijders (zenders) en druk op een willekeurige toets. De synchronisering begint opnieuw. (Als de overdracht tijdens de rit uitvalt en niet meer werkt, druk dan de MODE 1-toets langer dan 3 sec. in om een handmatige synchronisering te starten. „Synchro. RESET“ knippert op het display)

- Transportmodus → Tijdens het transport op de fietsdrager of in de auto (mits in de houder geplaatst), wordt de BC 16.12 STS door de geïntegreerde bewegingssensor in een zogenaamde transportmodus gezet. Op het display verschijnt „Transport“. Om deze modus te verlaten, drukt u kort op een willekeurige toets.

3. Instellingen / Wissen

3.1 Instellingen

de volgende instellingen kunnen worden uitgevoerd: Taal / Maateenheid / Wielomtrek 1 / Wielomtrek 2 / Tijd / Tot.-afstand 1 / Tot.-afstand 2 / Tot. tijd 1 / Tot. tijd 2 / Contrast. Het instellen wordt aan de hand van de tekeningen op het bijgevoegde blad voor iedere afzonderlijke functie aanschouwelijk uitgelegd.

3.2 Wielomtrek vaststellen

Om een nauwkeurige snelheidsmeting mogelijk te maken, moet de wielomtrek overeenkomstig uw bandenmaat ingesteld worden. Daarvoor kunt u:

A – De wielomtrek aan de hand van de in de „Wheel Size Chart“-tabel aangegeven formule berekenen.
B – De waarde volgens de tekeningen uit „Wheel Size Chart“ vaststellen.
C – Uit de tabel „Wheel Size Chart“ de waarde die overeenkomt met uw bandenmaat overnemen.

3.3 De functies wissen

Hoe de functies gewist worden, kunt u zien op de tekeningen.

Let erop dat de Trip Section Counter (TS), de stopwatch en de afteller niet met de actuele ritwaarden gewist worden.

4. Belangrijke aanwijzingen / Problemen oplossen

4.1.1 Batterij-instructies / Batterijvervanging

Het plaatsen resp. verwijderen van de batterij kunt u zien op de bijgevoegde tekeningen. Na het vervangen van de batterij in de computerkop moet alleen de tijd opnieuw ingesteld worden.

BC 16.12 Computerkop: type CR 2032 /

1,5 jaar levensduur*

BC 16.12 STS Computerkop: type CR 2032 /

1 jaar levensduur*

Snelheidszender: type CR 2032 /

1 jaar levensduur*

Trapfrequentiezender: type CR 2032 /

1 jaar levensduur*

* bij gebruik van een uur per dag

4.1.2 Problemen oplossen

Geen snelheid:

• Is de computer juist in de houder geplaatst?
• Controleer de afstand van de magneet tot de sensor (max. 5 mm) (bij STS max. 12 mm).
• Is de magneet juist gepositioneerd?

Verkeerde snelheid:

- Zijn er 2 magneten op het wiel gemonteerd?

- Is de wielomtrek juist ingesteld?

U vindt nog meer oplossingen in onze Veelgestelde vragen (FAQs) op www.sigmasport.com

4. Belangrijke aanwijzingen/Problemen oplossen

4.1.3 Min / Max / Fabrieksinstellingen

Standaard	Min.	Max.	Eenheid
Act. snelh. 0,0 0 199,8 kmh / mph
Trip kilomet. 0,00 0,00 9.999,9 km / mi
Trip tijd 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Gem.snelheid 0,00 0,00 199,8 kmh / mph
Max.snelheid 0,00 0,00 199,8 kmh / mph
Trapfreq.	0	0	180	rpm
∅-trapfreq.	0	0	180	rpm
Klok	00:00	00:00	23:59	hh:mm
Stopwatch	00:00,0	00:00,0	9:59:59	mm:ss,1/10 h:mm:ss
Countdown	0:00:00	0:00:00	9:59:59	h:mm:ss
TS kilomet.	0,00 0,00 9.999,9 km / mi
TS tijd	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperatuur	0,0	-10 / 14	70 / 158	°C / °F
Kilometers 1 + 2	0	0	99.999	km / mi
Tot. kilomet. 0 0 999.99	km / mi
Totale tijd 1 + 2	0:00	0:00	9999:59	h:mm h.hhh:mm
Totale tijd	0:00 0:00 19.999		h:mm hh.hhh
Wielomtrek 1 + 2	2.155	500	3.999	mm

5. Garantiebepaling

Wij zijn bij gebreken volgens de wettelijke regels aansprakelijk voor onze betreffende handelspartners. Wend u zich bij een garantiekwestie tot de winkelier waar u uw fietscomputer heeft gekocht. U kunt de fietscomputer met de kassabon en alle toebehoren ook naar het onderstaande adres sturen. Gelieve te letten op voldoende frankering.

Er is aanspraak op garantie bij materiaal- en fabricagefouten. Uitgesloten van de garantie zijn de batterijen, slijtageonderdelen en slijtage door commercieel gebruik of ongevallen. Er is alleen aanspraak op garantie wanneer het eigenlijke SIGMA-product niet eigenmachtig is geopend en het aankoopbewijs is bijgevoegd.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Bij een terecht beroep op de garantie ontvangt u een vervangend exemplaar. Er bestaat slechts recht op het op dat moment actuele model. De fabrikant behoudt zich voor technische wijzigingen aan te brengen.

Batterijen mogen niet met het huishoudelijk afval verwijderd worden (Europese batterijwet)! Geef de batterijen af bij een daarvoor bestemde inzamelplaats.

Elektronische apparaten mogen niet met het huishoudelijk afval verwijderd worden. Geef het apparaat af bij een daarvoor bestemde afvalverzamelplaats.
