Producttype	Fietscomputer
Merk	Sigma
Model	BC 12.12 / BC 12.12 STS
Voeding	Knoopcel CR2032
Levensduur batterij (computer)	Ongeveer 1,5 jaar (BC 12.12), 1 jaar (BC 12.12 STS) bij 1 uur gebruik per dag
Levensduur batterij (STS-zender)	Ongeveer 1 jaar
Weergave	LCD met 3 regels (snelheid, functie, waarde)
Hoofdfuncties	Huidige snelheid, afstand, tijd, gemiddelde snelheid, max snelheid, temperatuur, fuel (bespaarde liters), deeltellers (TS), service-interval, tijd
Bijzonderheden	Transportmodus, vergelijking huidige/gemiddelde snelheid, batterij-indicator, geheugenchip, PC-compatibel met Sigma Data Center software
PC-compatibiliteit	Ja, via Sigma Data Center software en aansluitstation (optioneel)
Snelheidssensor	Bedraad (BC 12.12) of draadloos STS (zender en ontvanger)
Maximale afstand	9.999,9 km / mi
Maximale tijd	999 u 59 min 59 s
Maximale snelheid	199,8 km/u / mph
Temperatuurbereik	-10 °C tot 70 °C
Instelbare wieldiameter	500 tot 3.999 mm
Garantie	Volgens wettelijke bepalingen, retour naar verkoper
Onderhoud en reiniging	Eenvoudige batterijvervanging, reinigen met zachte doek, vermijd overmatig vocht
Veiligheid	Houd afstand magneet/sensor aan (max 5 mm bedraad, 12 mm STS)

Veelgestelde vragen - BC 12.12 SIGMA

Hoe installeer ik de BC 12.12 fietscomputer?

Monteer de houder op het stuur of de stuurpen met de meegeleverde bevestigingen. Bevestig de magneet aan een spaak van het voorwiel en de sensor aan de vork, met een maximale afstand van 5 mm (bedraad) of 12 mm (STS). Klik vervolgens de fietscomputer in de houder.

Hoe zet ik de computer voor de eerste keer aan?

Bij levering staat de computer in diepe slaapstand. Houd de knoppen MODE 1 en SET 5 seconden ingedrukt om hem te activeren.

Hoe stel ik de wieldiameter in?

Meet de diameter van uw wiel en vermenigvuldig met π (3,14) om de omtrek te krijgen. U kunt ook de 'Wheel Size Chart'-tabel of de formule in de handleiding gebruiken. Stel de waarde in tussen 500 en 3999 mm in het configuratiemenu.

Wat doe ik als er geen snelheid wordt weergegeven?

Controleer of de computer goed in de houder is geklikt. Controleer de afstand tussen magneet en sensor (max 5 mm voor bedraad, 12 mm voor STS). Zorg ervoor dat de magneet recht tegenover de sensor staat.

Hoe vervang ik de batterij van de computer?

Open het compartiment aan de achterkant van de computer en vervang de CR2032-batterij met inachtneming van de polariteit. Alleen de tijd moet opnieuw worden ingesteld; de andere instellingen blijven behouden dankzij de geheugenchip.

Wat is de 'Fuel'-functie?

De Fuel-functie berekent de bespaarde liters brandstof door de fiets te gebruiken in plaats van de auto, gebaseerd op het door u ingestelde gemiddelde verbruik (l/100 km). Zo kunt u uw besparingen inzien.

Hoe synchroniseer ik het draadloze STS-model?

Plaats de computer in de houder. De snelheidsnullen knipperen. Start met fietsen of draai het voorwiel totdat de weergave stopt met knipperen. Als de synchronisatie verloren gaat, druk dan langer dan 3 seconden op MODE 1 voor handmatige hersynchronisatie ('Synchro. RESET' wordt weergegeven).

Hoe verwijder ik de huidige waarden (reset)?

Druk op de RESET-knop om de huidige waarden zoals de deeltijd of gedeeltelijke afstand te wissen. De totale waarden (totale afstand, totale tijd) worden niet beïnvloed.

Hoe gebruik ik de deeltellers (TS)?

De deeltellers (afstand en tijd) worden handmatig gestart en gestopt. Gebruik ze om een trajectsegment of intervaltraining te evalueren. Deze waarden hebben geen invloed op de algemene totalen.

Wat te doen bij weergave 'Te veel signalen'?

Ga weg van andere fietsers (zenders) en druk op een willekeurige knop om de synchronisatie opnieuw te starten. Als het probleem tijdens het rijden aanhoudt, druk dan lang op MODE 1 voor handmatige hersynchronisatie.

GEBRUIKSAANWIJZING BC 12.12 SIGMA

2. Functies / Eigenschappen 54

2.1 Algemeen 54
2.2 Speciale functies 55
2.3 STS bijzonderheden 56

3. Instellingen/Wissen 58

3.1 Instellingen 58
3.2 Wielomtrek vaststellen 58
3.3 De functies wissen 58

4. Belangrijke aanwijzingen / Problemen oplossen 59

U kunt de CE-declaratie vinden op:

www.sigmasport.com

1. De BC 12.12 / BC 12.12 STS leren kennen

1.1 Ingebruikname

Bij de levering bevindt de fietscomputer zich in een zogenaamde diepe slaapstand.

Om deze modus te kunnen verlaten, de toets MODE 1 en de SET-toets 5 seconden lang ingedrukt houden.

Na het ontwaken bevindt de fietscomputer zich in de actieve modus.

Druk op de SET-toets om naar de instellingen te gaan.

1.2 Navigatieprincipe

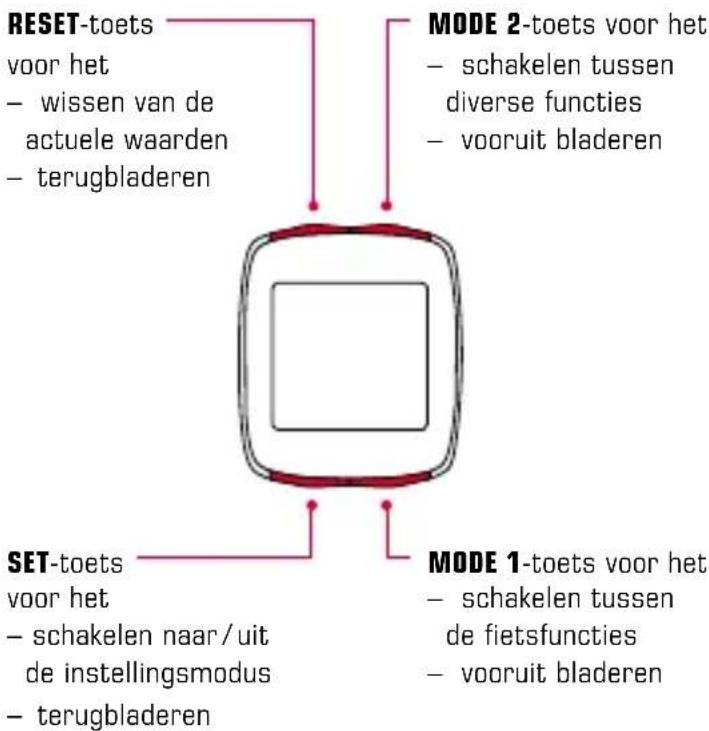

1.2.1 Toetsfuncties 1.2.2 Toewijzing van de functies

Met de MODE 2-toets kunt u de volgende functies oproepen: Fuel (liter)/Tijd/TS afstand/ TS tijd/Temperatuur/ Tot. afstand/Totale tijd/ Tot. Fuel (I)

Met de MODE 1-toets kunt u de volgende functies oproepen: Rit/Rittijd/∅-snelh./Max. snelh.

1.2 Navigatieprincipe

1.2.3 Schermindeling

Bovenste gedeelte:

snelheidsweergave

Middelste gedeelte:

beschrijving van de functies

Onderste gedeelte:

actuele waarde

1.3 Montage

De afbeeldingen voor de montage kunt u vinden in het bijgeleverde vouwblad!

2. Functies / Eigenschappen

2.1 Algemeen

- Vergelijking actuele/gemiddelde snelheid →

Als u ongeveer zo snel rijdt als de gemiddelde snelheid, wordt er niets weergegeven. Als u sneller rijdt dan de gemiddelde snelheid, wordt ( )weergegeven; als u langzamer rijdt, wordt ( )weergegeven. De weergave geschiedt bij alle functies, behalve in de basisinstellingen.

- Service-interval → Het service-interval laat u weten, wanneer het aantal kilometers voor de volgende fietsinspectie bereikt is. Het service-interval kan alleen door uw vakhandelaar in-/uitgeschakeld resp. voorgeprogrammeerd worden. Bij de levering is het service-interval uitgeschakeld.

2. Functies / Eigenschappen

• Batterijstatus → De toestand van de batterij van de computerkop wordt weergegeven kort voordat de batterij leeg is. Er verschijnt: „ ☐ leeg/computer” op het display. Na het vervangen van de batterij moet alleen de tijd opnieuw geprogrammeerd worden.
• Geheugenchip → Dankzij een ingebouwde geheugenchip worden alle totale en instellingswaarden duurzaam in de fietscomputer opgeslagen. Daardoor hoeft u na het vervangen van de batterij geen instellingen meer uit te voeren (behalve van de tijd).
• Compatibiliteit met PC → De fietscomputer is PC-compatibel. Wanneer u de software SIGMA DATA CENTER en het dockingstation heeft gekocht, kunt u de totale en actuele waarden eenvoudig en moeiteloos op uw PC analyseren. Bovendien kunt u de instellingen van de fietscomputer op de PC uitvoeren.

2.2 Speciale functies

- Brandstofbesparing → De BC 12.12/BC 12.12 STS berekent op basis van het gemiddelde verbruik van uw auto de brandstofbesparing, die u bereikt bij een fietsrit. Zo komt u eenvoudig en snel te weten, welke besparingen u door het gebruik van uw fiets heeft „binnengehaald”. De fietscomputer berekent voor u het aantal liters die bespaard zijn.

- Verbergen van totale waarden tijdens de rit →

Als de BC 12.12 / BC 12.12 STS snelheidssignalen ontvangt, worden alle totaal-functies (afstand, tijd en brandstofverbruik) verborgen op het display. Zodra er geen snelheidswaarden meer ontvangen worden, worden de functies op het display opnieuw getoond.

2. Functies / Eigenschappen

- Trip Section Counter (TS) → Het gaat hier om een afzonderlijke afstand / tijd-teller, die handmatig gestart resp. gestopt wordt. De Trip Section Counter maakt de meting van een deeltraject resp. een intervaltraining mogelijk, zonder de totale waarden van de rit te beïnvloeden.

2.3 STS bijzonderheden

- De synchronisering → BC 12.12 STS in de houder plaatsen – De nullen van de snelheidsweergave knipperen. Er zijn 2 mogelijkheden om de snelheid te synchroniseren:

- 1. → Wegrijden, doorgaans heeft de ontvanger zich na 3-4 wielomwentelingen met de zender gesynchroniseerd. - 2. → Voorwiel draaien tot de snelheidsweergave niet meer knippert. De verbinding wordt verbroken, als de BC 12.12 STS uit de houder gehaald wordt.

2. Functies / Eigenschappen

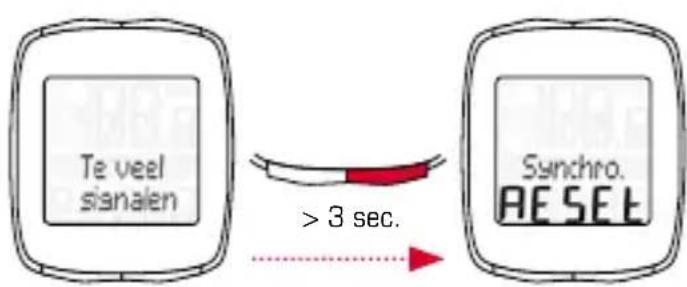

- Weergave „te veel signalen” → Vergroot de afstand tot andere rijders (zenders) en druk op een willekeurige toets. De synchronisering begint opnieuw. (Als de overdracht tijdens de rit uitvalt en niet meer werkt, druk dan de MODE 1-toets langer dan 3 seconden in om een handmatige synchronisering te starten. „Synchro. RESET” knippert op het display)

- Transportmodus → Tijdens het transport op de fietsdrager of in de auto (mits in de houder geplaatst), wordt de BC 12.12 STS door de geïntegreerde bewegingssensor in een zogenaamde transportmodus gezet. Op het display verschijnt „Transport”. Om deze modus te verlaten, drukt u kort op een willekeurige toets.

3. Instellingen / Wissen

3.1 Instellingen

De volgende instellingen kunnen worden uitgevoerd: Taal/Maateenheid/Wielomtrek/Tijd/Fuel I/100 km/Tot. afstand/Totale tijd/Tot. Fuel (I)/Contrast. Het instellen wordt aan de hand van de tekeningen op het bijgevoegde blad voor iedere afzonderlijke functie aanschouwelijk uitgelegd.

3.2 Wielomtrek vaststellen

Om een nauwkeurige snelheidsmeting mogelijk te maken, moet de wielomtrek overeenkomstig uw bandenmaat ingesteld worden. Daarvoor kunt u:

A – De wielomtrek aan de hand van de in de „Wheel Size Chart“-tabel aangegeven formule berekenen.
B – De waarde volgens de tekeningen uit „Wheel Size Chart“ vaststellen.
C – Uit de tabel „Wheel Size Chart“ de waarde die overeenkomt met uw bandenmaat overnemen.

3.3 De functies wissen

Hoe de functies gewist worden, kunt u zien op de tekeningen.

Let erop dat de Trip Section Counter (TS), de stopwatch en de afteller niet met de actuele ritwaarden gewist worden.

4. Belangrijke aanwijzingen / Problemen oplossen

4.1.1 Batterij-instructies / Batterijvervanging

Het plaatsen resp. verwijderen van de batterij kunt u zien op de bijgevoegde tekeningen. Na het vervangen van de batterij in de computerkop moet alleen de tijd opnieuw ingesteld worden.

BC 12.12 Computerkop: type CR 2032 /

1,5 jaar levensduur*

BC 12.12 STS Computerkop: type CR 2032 /

1 jaar levensduur*

Snelheidszender: type CR 2032 /

1 jaar levensduur*

* bij gebruik van een uur per dag

4.1.2 Problemen oplossen

Geen snelheid:

• Is de computer juist in de houder geplaatst?
• Controleer de afstand van de magneet tot de sensor (max. 5 mm) (bij STS max. 12 mm).
• Is de magneet juist gepositioneerd?

Verkeerde snelheid:

- Zijn er 2 magneten op het wiel gemonteerd?

- Is de wielomtrek juist ingesteld?

- Zijn er 2 magneten op het wiel gemonteerd? - Is de wielomtrek juist ingesteld?

U vindt nog meer oplossingen in onze Veelgestelde vragen (FAQs) op www.sigmasport.com

4. Belangrijke aanwijzingen / Problemen oplossen

4.1.3 Min / Max / Fabrieksinstellingen

Standaard	Min.	Max.	Eenheid
Act. snelh. 0,0 0 199,8 kmh / mph
Trip kilomet. 0,00 0,00 9.999,9 km / mi
Trip tijd 0:00:00 0:00:00 999:59 h:mm:ss hhh:mm:ss
Gem.snelheid 0,00 0,00 199,8 kmh / mph
Max.snelheid 0,00 0,00 199,8 kmh / mph
Fuel (liter) 0,00 0,00 9.999,9 Liter / Gallon
Klok	00:00	00:00	23:59	hh:mm
TS kilomet.	0,00 0,00 9.999,9 km / mi
TS tijd	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperatuur	0,0	-10 / 14	70 / 158	°C / °F
Tot. kilomet. 0 0 999.99	km / mi
Totale tijd	0:00 0:00 19.999	h:mm hh.hhh
Tot. Fuel (Ltr)	0,0 0,0 9.999,9 Liter / Gallon
Wielomtrek	2.155	500	3.999	mm

5. Garantiebepaling

Wij zijn bij gebreken volgens de wettelijke regels aansprakelijk voor onze betreffende handelspartners. Wend u zich bij een garantiekwestie tot de winkelier waar u uw fietscomputer heeft gekocht. U kunt de fietscomputer met de kassabon en alle toebehoren ook naar het onderstaande adres sturen. Gelieve te letten op voldoende frankering.

Er is aanspraak op garantie bij materiaal- en fabricagefouten. Uitgesloten van de garantie zijn de batterijen, slijtageonderdelen en slijtage door commercieel gebruik of ongevallen. Er is alleen aanspraak op garantie wanneer het eigenlijke SIGMA-product niet eigenmachtig is geopend en het aankoopbewijs is bijgevoegd.

Hiermee verklaart SIGMA-ELEKTRO GmbH dat de draadloze fietscomputers in overeenstemming zijn met de elementaire eisen en andere relevante voorschriften van de richtlijn 1999/5/EG.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

Bij een terecht beroep op de garantie ontvangt u een vervangend exemplaar. Er bestaat slechts recht op het op dat moment actuele model. De fabrikant behoudt zich voor technische wijzigingen aan te brengen.

Batterijen mogen niet met het huishoudelijk afval verwijderd worden (Europese batterijwet)! Geef de batterijen af bij een daarvoor bestemde inzamelplaats.

Elektronische apparaten mogen niet met het huishoudelijk afval verwijderd worden. Geef het apparaat af bij een daarvoor bestemde afvalverzamelplaats.

LI=Lithium
