MANUAL DE UTILIZARE BC 12.12 SIGMA

1. Prezentarea modelelor BC 12.12 și BC 12.12 STS 102

1.1 Utilizarea inițială 102
1.2 Principiul de navigare 103
1.3 Montarea 104

2. Functii/Properietăti 104

2.1 Generalități 104
2.2 Functii speciale 105
2.3 Caracteristici STS 106

3. Setări/Ştergere 108

3.1 Setări 108
3.2 Determinarea circumferintei roții 108
3.3 Stergerea funcțiilor 108

4. Informații importante / Depanarea 109

4.1 Date tehnice 109

5. Conditii de garantie 111

Declarația de conformitate CE poate fi găsită la: www.sigmasport.com

1. Prezentarea modelelor BC 12.12 și BC 12.12 STS

1.1 Utilizarea inițială

Calculatorul de bicicletă este livrat în modul repaus complet.

Pentru a ieși din acest mod, tineți apăsate butoanele MODE 1 și SET timp de cinci secunde.

După repornirea calculatorului de bicicletă, acesta se găsește în modul activ.

Pentru a putea efectua setările, apăsați tasta SET.

1.2 Principiul de navigare

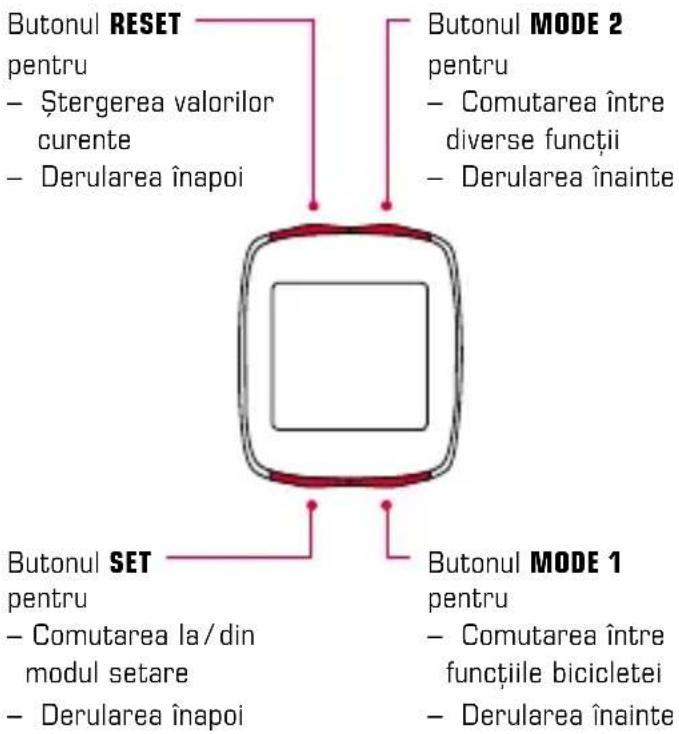

1.2.1 Functiile butoanelor 1.2.2 Asignarea funcțiilor

Butonul RESET pentru - Ştergerea valorilor curente - Derularea înapoi Butonul MODE 2 pentru - Comutarea între diverse funcții - Derularea înainte Butonul SET pentru - Comutarea la/din modul setare - Derularea înapoi Butonul MODE 1 pentru - Comutarea între functiile bicicletei - Derularea înainte

Prin apăsarea butonului MODE 2 puteți accesa următoarele funcții: carburant (litri) / timp/ distanța partială / timpul partial/ temperatura / distanța totală / timpul total / carburant total (litri)

Prin apăsarea butonului MODE 1 puteți accesa următoarele funcții: distanța de deplasare / timpul de deplasare / viteza medie / viteza maximă

1.2 Principiul de navigare

1.2.3 Structura afișajului

Descrerea funcțiilor

Câmpul de jos:

Valoarea curentă

1.3 Montarea

Vă rugăm consultați pliantul furnizat pentru schemele de montare!

2. Funcții / Proprietăți

2.1 Generalități

- Comparatie viteza curentă / medie →

Dacă vă deplasați aproximativ la viteza dvs. medie, nu se afișează nimic. Dacă vă deplasați mai rapid decât viteza medie, se afișează ( ), dacă vă deplasați mai încet, se afișează ( ). Aceste informații sunt afișate la majoritatea funcții cu excepția setărilor de bază.

14.6 Ava Speed 2.175

- Intervalul de service → Intervalul de service vă informează atunci când ați parcurs un anumit număr de kilometri și se impune o verificare a bicicletei. Acest interval de service poate fi activat / dezactivat și preconfigurat de distribuitorul dvs. autorizat. Dispozitivul se livrează cu intervalul de service dezactivat.

2. Funcții / Proprietăți

• Starea bateriei → Starea bateriei unității de calculator este afișată scurt înainte de descărcarea bateriei. Pe afișaj apare „descărcat/calculator”. După înlocuirea bateriei, numai timpul trebuie resetat.
• Cip de memorie → Datorită unui cip de memorie încorporat, toate valorile totale și setările sunt stocate permanent în calculatorul de bicicletă. Aceasta înseamnă că după înlocuirea bateriei, nu trebuie să reconfigurați nicio setare (cu excepția timpului).
• Compatibilitate PC → Calculatorul de bicicletă este compatibil PC. După achiziționarea software-ului SIGMA DATA CENTER și a stației de andocare, puteți înregistra simplu și ușor valorile totale și curente pe PC-ul dvs. Puteți de asemenea configura setările calculatorului dvs. de bicicletă de pe PC.

2.2 Funcții speciale

• Economia de carburant → BC 12.12 și BC 12.12 STS calculează economia de carburant efectuată cu bicicleta pe baza consumului mediu de carburant al automobilului dvs. În acest fel puteți afla rapid și ușor economiile efectuate cu bicicleta. Calculatorul de bicicletă calculează câți litri de carburant ați economisit.
• Ascunderea valorilor totale pe durata călătoriei → dacă BC 12.12 sau BC 12.12 STS primește semnale despre viteză, toate funcțiile totale (distanța, timpul și consumul de carburant) sunt ascunse pe afișaj. Dacă nu se primesc valori despre viteză, funcțiile sunt afișate din nou.

2. Funcții / Proprietăți

- Contor partial (TS) → Acesta este un contor separat de distanță / timp, cu pornire și oprire manuală. Contorul partial face posibilă evaluarea unei secțiuni a călătoriei sau a unui interval de pregătire fără a influența valorile totale pentru călătorie.

2.3 Caracteristici STS

- Sincronizare → Ataşati BC 12.12 STS la suport – zerourile pentru viteză clipesc. Există două metode de a sincroniza viteza:

• 1. → Începeti să pedalati – în mod normal receptorul se sincronizează cu transmitătorul după 3-4 rotații ale rotii.
• 1. → Învârtiți roata din față până când valorile pentru viteză se opresc din clipit. Îndepărtarea BC 12.12 STS de pe suport întrerupe conexiunea.

2. Funcții / Proprietăți

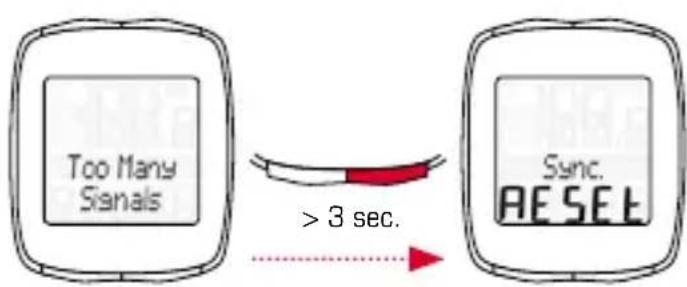

- Mesaj „prea multe semnale“ → Măriți distanța față de alți cicliști (transmitători) și apăsați orice buton. Sincronizarea începe din nou. (În cazul în care legătura transmisiunii se pierde pe durata călătoriei și nu mai funcționează, țineți apăsat butonul MODE 1 mai mult de trei secunde pentru a porni sincronizarea manuală. „Sync. RESET” clipește pe afișaj)

- Modul Transport → în cazul transportării pe un suport pentru biciclete sau în mașină (în cazul fixării în suport), BC 12.12 STS trece în modul transport prin intermediul unui senzor de mișcare integrat. Pe afișaj apare „Transport“. Apăsați orice buton pentru a ieși din acest mod.

3. Setări / Stergere

3.1 Setări

Pot fi configurate următoarele setări: limba / unitatea de măsură/circumferința roții/ora/ carburantul I/100 km/distanța totală/timpul total/ carburantul total (litri) / contrastul. În pliantul atașat puteți găsi scheme clare cu privire la modul de setare a acestor funcții.

3.2 Determinarea dimensiunii roții

Pentru a măsura viteza cu precizie, circumferința roții trebuie setată în funcție de dimensiunea anvelopei roții. Pentru a face acest lucru, puteți:

A – Calcula circumferința roții prin utilizarea formulei date în tabelul cu dimensiunea roții.
B – Determina valoarea din schemele tabelului cu dimensiunea rotii.
C – Prelua valoarea care corespunde dimensiunii anvelopei dvs. din tabelul cu dimensiunea roții.

3.3 Stergerea funcțiilor

Vă rugăm consultați schemele pentru modul de ștergere a funcțiilor.

Vă rugăm rețineți: contorul parțial (TS), cronometrul și numărătorul în sens invers nu sunt șterși de valorile călătoriei curente.

4. Informații importante / Depanarea

4.1 Date tehnice

4.1.1 Indicatorul bateriei / înlocuirea bateriei

Vă rugăm consultați schemele atașate pentru modul de introducere sau scoatere a bateriei. După înlocuirea bateriei în unitatea de calculator, numai timpul trebuie resetat.

Unitate de calculator tipul CR 2032 /

BC 12.12: durata de viață 1,5 ani*

Unitate de calculator tipul CR 2032 /

BC 12.12 STS: durata de viață 1 an*

Transmitător viteză: tipul CR 2032 /

durata de viață 1 an*

* în cazul utilizării o oră pe zi

4.1.2 Depanarea

Nicio viteză:

- Calculatorul este fixat corect în suport?

- Verificati distanța dintre magnet și senzor (max. 5mm) (la STS, max. 12 mm).

- Magnetul este poziționat corect?

Viteză incorrectă:

• Sunt montați 2 magneti la bicicletă?
• Circumferința roții este setată corect?

Mai multe soluții de depanare pot fi găsite în secțiunea noastră cu Întrebări frecvente (FAQ) la www.sigmasport.com

4. Informații importante / Depanarea

4.1.3 Setări minime / maxime / din fabrică

Standard Min. Max. Unitate de măsură
Viteza curentă 0,0 0 199,8 kmh / mph
Distanța de deplasare 0,00 0,00 9.999,9 km / mi
Timpul de deplasare 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Viteza medie 0,00 0,00 199,8 kmh / mph
Viteza maximă 0,00 0,00 199,8 kmh / mph
Carburant (litri) 0,00 0,00 9.999,9 Litri / galoane
Ora	00:00	00:00	23:59	hh:mm
Distanța partțială	0,00 0,00 9.999,9 km / mi
Timpul partțial	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperatura 0,0 -10 / 14	70 / 158 °C / °F
Distanța totală	0 0 999.99	km / mi
Timpul total	0:00 0:00 19.999	h:mm hh.hhh
Carburant total (litri)	0,0 0,0 9.999,9 Litri / galoane
Circumferința roții	2.155	500	3.999	mm

5. Conditii de garantie

Ne asumăm responsabilitatea față de partenerii noștri contractuali pentru defecte, în conformitate cu prevederile legale. Garanția nu se aplică bateriilor și componentelor care se uzează. În cazul unei solicitări de garanție, vă rugăm contactați distribuitorul de la care ați achiziționat calculatorul de bicicletă. Puteți de asemenea trimite calculatorul de bicicletă, împreună cu factura și toate accesoriiile, la adresa de mai jos. Vă rugăm aveți grijă să achitați cheltuielile de expediere corespunzătoare.

Solicitările de garanție pot fi făcute în caz de erori de material sau manoperă. Garanția nu acoperă bateriile, piesele supuse uzurii, sau uzura cauzată de utilizarea în scop comercial sau de accidente. Solicitările de garanție vor fi considerate valide numai dacă produsul SIGMA nu a fost deschis fără autorizare și se prezintă documentul de cumpărare.

Prin prezenta, SIGMA-ELEKTRO GmbH declară faptul că aceste calculatoare de bicicletă sunt în conformitate cu cerințele principale și cu alte prevederi relevante ale Directivei 1999/5/CE.

SIGMA-ELEKTRO GmbH

Dr.-Julius-Leber-Strasse 15

În cazul solicitărilor justificate de garanție, veți primi un dispozitiv înlocuitor. Veți avea dreptul numai la modelul disponibil la momentul înlocuirii. Producătorul își menține dreptul de a efectua modificări tehnice.

Bateriile nu trebuie salubrizate împreună cu deșeurile menajere (legea europeană privind bateriile)! Vă rugăm duceți bateriile la un punct de colectare a deșeurilor autorizat.

Dispositivele electronice nu trebuie salubrizate împreună cu deșeurile menajere. Vă rugăm duceți dispozitivul la un punct de colectare a deșeurilor autorizat.

LI=Lithium
