MANUAL DE UTILIZARE BC 16.12 STS Plus CAD SIGMA

1. Prezentarea modelelor BC 16.12 şi

1.1 Utilizarea iniţială 102

2. Funcţii / Properietăţi 104

2.1 Generalităţi 104

2.2 Funcţii speciale 106

2.3 Caracteristici STS 106

3. Setări / Ştergere 108

3.2 Determinarea circumferinţei roţii 108

5. Condiţii de garanţie 101

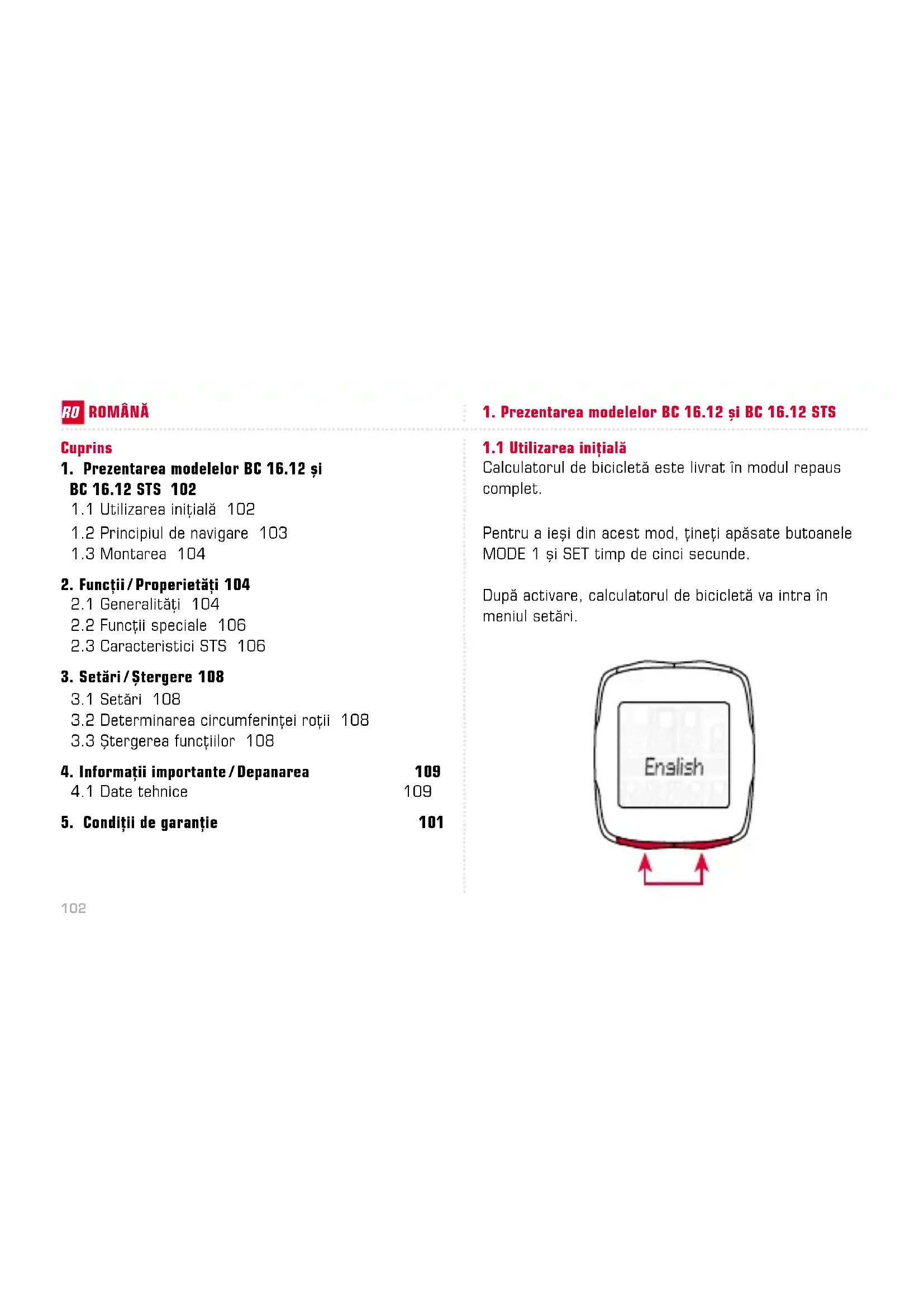

1.1 Utilizarea iniţială

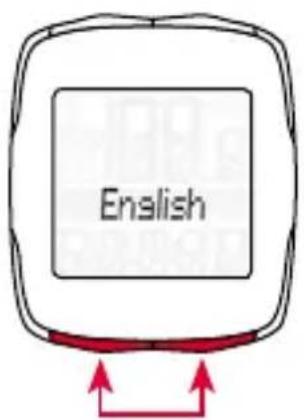

Calculatorul de bicicletă este livrat în modul repaus complet. Pentru a ieşi din acest mod, ţineţi apăsate butoanele MODE 1 şi SET timp de cinci secunde. După activare, calculatorul de bicicletă va intra în meniul setări.

1. Prezentarea modelelor BC 16.12 şi BC 16.12 STSROMÂNĂ103

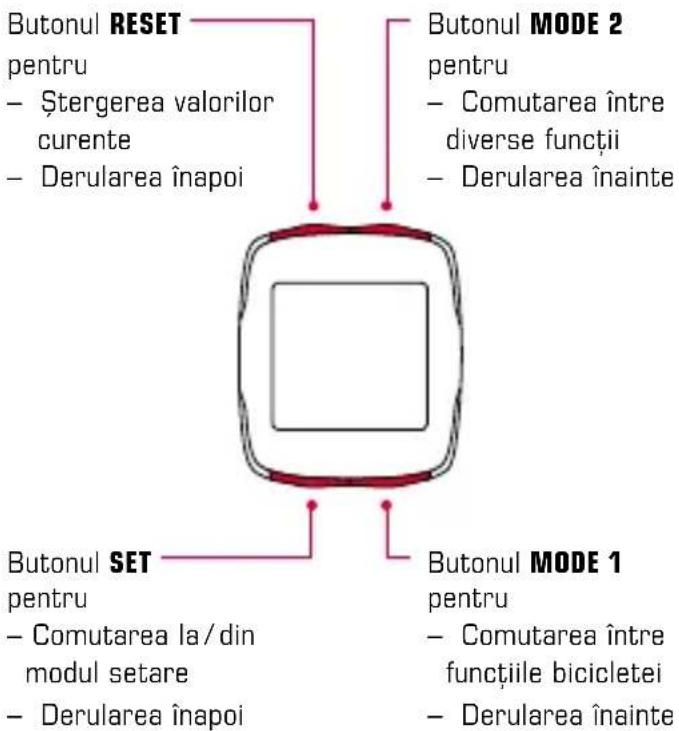

1.2.1 Funcţiile butoanelor 1.2.2 Asignarea funcţiilor

1.2 Principiul de navigare

Butonul RESET pentru – Ştergerea valorilor curente – Derularea înapoi Prin apăsarea butonului MODE 2 puteţi accesa următoarele funcţii: cadenţa / cadenţa medie / ora / cronometru / numărător în sens invers / distanţa parţială / timpul parţial / temperatura / distanţa totală 1* / distanţa totală 2* / distanţa totală / timpul total 1* / timpul total 2* / timpul total Prin apăsarea butonului MODE 1 puteţi accesa următoarele funcţii: distanţa de deplasare / timpul de deplasare / viteza medie / viteza maximă

• Diferenţa dintre bicicleta 1 şi bicicleta 2 este afişată numai după ce o a doua bicicletă a fost detectată. Butonul MODE 2 pentru – Comutarea între diverse funcţii – Derularea înainte Butonul MODE 1 pentru – Comutarea între funcţiile bicicletei – Derularea înainte Butonul SET pentru – Comutarea la / din modul setare – Derularea înapoi104

– Comparaţie viteza curentă / medie k Dacă vă deplasaţi aproximativ la viteza dvs. medie, nu se afişează nimic. Dacă vă deplasaţi mai rapid decât viteza medie, se afişează ( ); dacă vă deplasaţi mai încet, se afişează ( ). Aceste informaţii sunt afişate la majoritatea funcţiilor, cu excepţia setărilor de bază. – Detecţia automată a celei de a doua biciclete k Trecerea de la bicicleta 1 la bicicleta 2 are loc automat. Trebuie doar să aveţi accesoriul necesar cu dvs. În cazul dispozitivului cablat, suportul universal cu cablaj corespunzător trebuie achiziţionat sepatrat. În cazul dispozitivului wireless, trebuie achiziţionat un al doilea transmiţător de viteză, care trebuie montat la bicicleta 2 (vedeţi instrucţiunile de montare pentru detalii suplimentare).

Vă rugăm consultaţi pliantul furnizat pentru schemele de montare!

1.2.3 Structura afişajului

2. Funcţii / Proprietăţi

Câmpul de sus: Viteza Câmpul din mijloc: Descrerea funcţiilor Câmpul de jos: Valoarea curentă

2. Funcţii / Proprietăţi

Valorile totale sunt afişate separat pentru bicicleta 1, bicicleta 2 şi bicicleta 1+2 după ce a fost adăugată o a doua bicicletă. Dacă se utilizează numai o bicicletă, sunt afişate numai valorile totale pentru prima bicicletă. – Sistem de gestionare a luminilor k Apăsaţi simultan butoanele SET şi RESET pentru a porni/opri iluminatul. Afişajul se aprinde prin apăsarea oricărui buton; calculatorul de bicicletă trece la funcţia respectivă atunci când butonul este apăsat din nou. La dispozitivele STS, iluminatul este dezactivat pe durata sincronizării (maxim 5 minute). Evitaţi utilizarea excesivă a luminii de fundal, pentru a nu consuma bateria! – Intervalul de service k Intervalul de service vă informează atunci când aţi parcurs un anumit număr de kilometri şi se impune o verificare a bicicletei. Acest interval de service poate fi activat/dezactivat şi preconfigurat de distribuitorul dvs. autorizat. Dispozitivul se livrează cu intervalul de service dezactivat. – Starea bateriei k Starea bateriei unităţii de calculator este afişată scurt înainte de descărcarea bateriei. Pe afişaj apare „ descărcat / calculator“. După înlocuirea bateriei, numai timpul trebuie resetat. – Cip de memorie k Datorită unui cip de memorie încorporat, toate valorile totale şi setările sunt stocate permanent în calculatorul de bicicletă. Aceasta înseamnă că după înlocuirea bateriei, nu trebuie să reconfiguraţi nicio setare (cu excepţia timpului). – Compatibilitate PC k Calculatorul de bicicletă este compatibil PC. După achiziţionarea software-ului SIGMA DATA CENTER şi a staţiei de andocare, puteţi înregistra simplu şi uşor valorile totale şi curente pe PC-ul dvs. Puteţi de asemenea configura setările calculatorului dvs. de bicicletă de pe PC. www.sigma-data-center.com106

2.3 Caracteristici STS

– Sincronizare k Ataşaţi BC 16.12 STS la suport – zerourile pentru viteză şi cadenţă clipesc. Există două metode de a sincroniza viteza/cadenţa: – 1. k Începeţi să pedalaţi – în mod normal receptorul se sincronizează cu transmiţătorul după 3-4 rotaţii ale pedalei / roţii. – 2. k Învârtiţi roata din faţă sau daţi din pedale până când valorile pentru viteză/cadenţă se opresc din clipit. Îndepărtarea BC 16.12 STS de pe suport întrerupe conexiunea.

2.2 Funcţii speciale

– Ascunderea valorilor totale pe durata călătoriei k Dacă BC 16.12 sau BC 16.12 STS primeşte semnale despre viteză, toate funcţiile totale (distanţa, timpul) sunt ascunse pe afişaj. Dacă nu se primesc valori despre viteză, funcţiile sunt afişate din nou. – Afişarea sau ascunderea funcţiilor pentru cadenţă k Dacă BC 16.12 sau BC 16.12 STS se utilizează fără transmiţătorul de cadenţă, toate funcţiile cadenţei (cadenţa / cadenţa medie) sunt ascunse pentru această călătorie după cinci minute. – Contor parţial (TS) k Acesta este un contor separat de distanţă / timp, cu pornire şi oprire manuală. Contorul parţial face posibilă evaluarea unei secţiuni a călătoriei sau a unui interval de pregătire fără a influenţa valorile totale pentru călătorie.

2. Funcţii / Proprietăţi

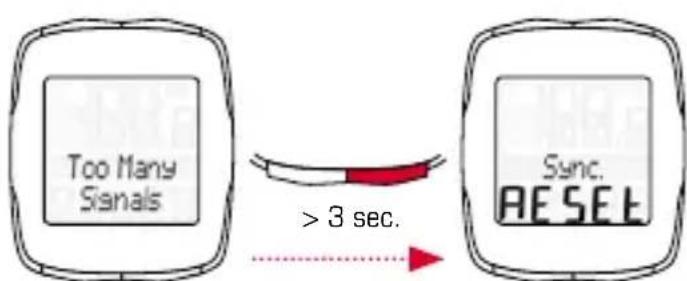

– Mesaj „prea multe semnale“ k Măriţi distanţa faţă de alţi ciclişti (transmiţători) şi apăsaţi orice buton. Sincronizarea începe din nou. (În cazul în care legătura transmisiunii se pierde pe durata călătoriei şi nu mai funcţionează, ţineţi apăsat butonul MODE 1 mai mult de trei secunde pentru a porni sincronizarea manuală. „Sync. RESET“ clipeşte pe afişaj)

2. Funcţii / Proprietăţi

– Modul Transport k În cazul transportării pe un suport pentru biciclete sau în maşină (în cazul fixării în suport), BC 16.12 STS trece în modul transport prin intermediul unui senzor de mişcare integrat. Pe afişaj apare „Transport“. Apăsaţi orice buton pentru a ieşi din acest mod. > 3 sec.108

3.3 Ştergerea funcţiilor

Vă rugăm consultaţi schemele pentru modul de ştergere a funcţiilor. Vă rugăm reţineţi: contorul parţial, cronometrul şi numărătorul în sens invers nu sunt şterşi de valorile călătoriei curente.

3. Setări / Ştergere

Pot fi configurate următoarele setări: limba / unitatea de măsură / circumferinţă roată 1 / circumferinţă roată 2 / ora / distanţa totală 1 / distanţa totală 2 / timpul total 1 / timpul total 2 / contrastul. În pliantul ataşat puteţi găsi scheme clare cu privire la modul de setare a acestor funcţii.

3.2 Determinarea dimensiunii roţii

Pentru a măsura viteza cu precizie, circumferinţa roţii trebuie setată în funcţie de dimensiunea anvelopei roţii. Pentru a face acest lucru, puteţi: A – Calcula circumferinţa roţii prin utilizarea formulei date în tabelul cu dimensiunea roţii. B – Determina valoarea din schemele tabelului cu dimensiunea roţii. C – Prelua valoarea care corespunde dimensiunii anvelopei dvs. din tabelul cu dimensiunea roţii.109

4.1.1 Indicatorul bateriei / înlocuirea bateriei

Vă rugăm consultaţi schemele ataşate pentru modul de introducere sau scoatere a bateriei. După înlocuirea bateriei în unitatea de calculator, numai timpul trebuie resetat. Unitate de calculator tipul CR 2032 / BC 16.12: durata de viaţă 1,5 ani* Unitate de calculator tipul CR 2032 / BC 16.12 STS: durata de viaţă 1 an* Transmiţător viteză: tipul CR 2032 / durata de viaţă 1 an* Transmiţător cadenţă: tipul CR 2032 / durata de viaţă 1 an*

• în cazul utilizării o oră pe zi

Nicio viteză: – Calculatorul este fixat corect în suport? – Verificaţi distanţa dintre magnet şi senzor (max. 5mm) (la STS, max. 12 mm). – Magnetul este poziţionat corect? Viteză incorectă: – Sunt montaţi 2 magneţi la bicicletă? – Circumferinţa roţii este setată corect? Mai multe soluţii de depanare pot fi găsite în secţiunea noastră cu Întrebări frecvente (FAQ) la www.sigmasport.com110

4.1.3 Setări minime / maxime / din fabrică

Ne asumăm responsabilitatea faţă de partenerii noştri contractuali pentru defecte, în conformitate cu prevederile legale. Garanţia nu se aplică bateriilor şi componentelor care se uzează. În cazul unei solicitări de garanţie, vă rugăm contactaţi distribuitorul de la care aţi achiziţionat calculatorul de bicicletă. Puteţi de asemenea trimite calculatorul de bicicletă, împreună cu factura şi toate accesoriile, la adresa de mai jos. Vă rugăm aveţi grijă să achitaţi cheltuielile de expediere corespunzătoare. Solicitările de garanţie pot fi făcute în caz de erori de material sau manoperă. Garanţia nu acoperă bateriile, piesele supuse uzurii, sau uzura cauzată de utilizarea în scop comercial sau de accidente. Solicitările de garanţie vor fi considerate valide numai dacă produsul SIGMA nu a fost deschis fără autorizare şi se prezintă documentul de cumpărare.

5. Condiţii de garanţie

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com În cazul solicitărilor justificate de garanţie, veţi primi un dispozitiv înlocuitor. Veţi avea dreptul numai la modelul disponibil la momentul înlocuirii. Producătorul îşi menţine dreptul de a efectua modificări tehnice. Bateriile nu trebuie salubrizate împreună cu deşeurile menajere (legea europeană privind bateriile)! Vă rugăm duceţi bateriile la un punct de colectare a deşeurilor autorizat. Dispozitivele electronice nu trebuie salubrizate împreună cu deşeurile menajere. Vă rugăm duceţi dispozitivul la un punct de colectare a deşeurilor autorizat. LI=Lithium LI112 İçindekiler
