MANUAL DE UTILIZADOR BC 16.12 STS Plus CAD SIGMA

1.1 Colocar em funcionamento 62

1.2 Princípio de navegação 63

2. Funções / Características 64

2.2 Funções especiais 66

2.3 Especificidades STS 66

3. Definições / Eliminar 68

3.3 Eliminar as funções 68

4. Indicações importantes / Solução de problemas 69

4.1 Dados técnicos 69

5. Cláusula de garantia 71

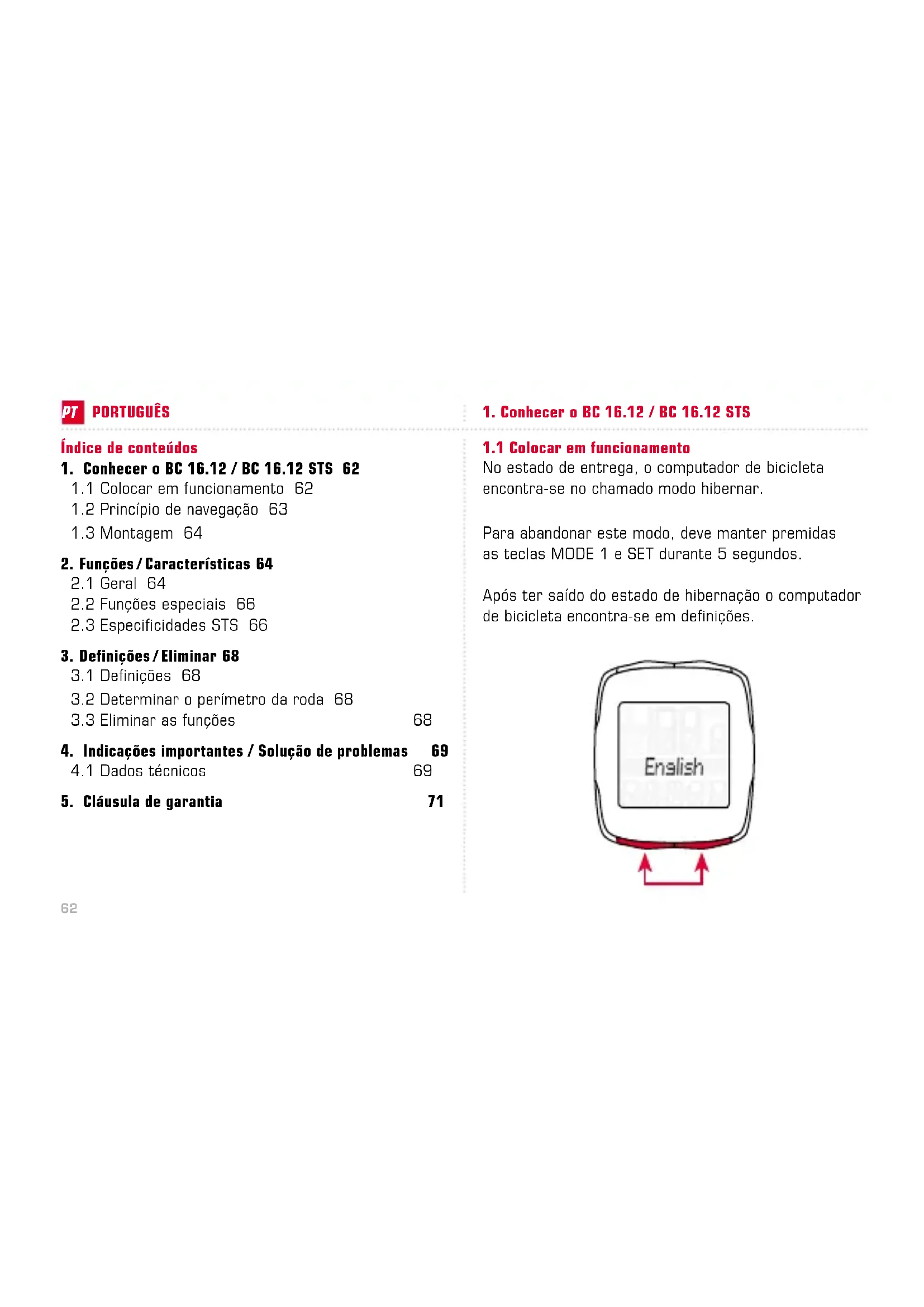

1.1 Colocar em funcionamento

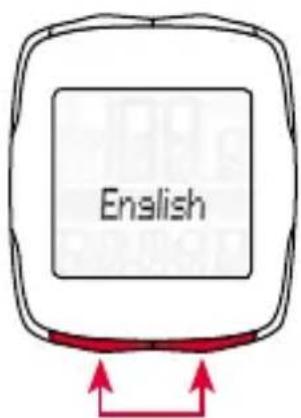

No estado de entrega, o computador de bicicleta encontra-se no chamado modo hibernar. Para abandonar este modo, deve manter premidas as teclas MODE 1 e SET durante 5 segundos. Após ter saído do estado de hibernação o computador de bicicleta encontra-se em definições.

1.2.1 Funções das teclas 1.2.2 Atribuição das funções

1.2 Princípio de navegação

Tecla RESET para – Eliminação dos valores actuais – Retroceder Com a tecla MODE 2 pode aceder às seguintes funções: frequência de pedalada / freq. de ped. Ø / hora / cronómetro / contagem decrescente / percurso TS / tempo TS / temperatura / percurso total 1* / percurso total 2* / percurso total / tempo total 1* / tempo total 2* / tempo total Com a tecla MODE 1 pode aceder às seguintes funções: percurso / tempo do percurso / velocidade Ø / velocidade máx.

• A distinção entre bicicleta 1 e bicicleta 2 é revelada após a segunda bicicleta ser reconhecida. Tecla MODE 2 para – Mudar de funções – Avançar Tecla MODE 1 para – Mudar de funções da bicicleta – Avançar Tecla SET para – Mudar para / de modo de definição – Retroceder64

– Comparação da velocidade actual / média k Se pedalar aproximadamente tão depressa como a velocidade média, nada é indicado. Se pedalar mais depressa do que a velocidade média, é indicado ( ), mais lentamente é indicado ( ). A indicação surge em todas as funções excepto nas configurações base. – Reconhecimento automático da segunda roda k Trocar entre a roda 1 e a roda 2 é automático. Só é necessário transportar o acessório correspondente. Num aparelho ligado por cabo deve ser adquirido o suporte universal com a cablagem correspondente. Num aparelho sem cabos deve ser adquirido um segundo emissor de velocidade e ser convertido para a roda 2 (ver instruções de montagem para mais detalhes).

Consulte as figuras da montagem no folheto desdobrável em anexo!

1.2.3 Estrutura do ecrã

2. Funções / Características

Campo do segmento superior: Indicação de velocidade Campo do segmento central: Descrição das funções Campo de segmento inferior: Valor actual

1.2 Princípio de navegação65

2. Funções / Características

Os valores totais serão indicados primeiro em separado para Bicicleta 1, Bicicleta 2 e Bicicleta 1+2, quando se juntar uma segunda bicicleta. Enquanto for utilizada apenas uma bicicleta, serão indicados apenas os valores totais da primeira roda. – Gestor de luzes k premir simultaneamente as teclas SET e RESET liga e desliga a função de luz. Ao pressionar qualquer botão o visor é iluminado; com o clique seguinte passará para a função seguinte. Nos aparelhos STS, durante a sincronização (máx. de 5 minutos), a função de luz é desligada. Evite iluminação desnecessária para poupar a pilha. – Intervalo de assistência k O intervalo de assistência técnica indica-lhe quantos quilómetros faltam até à inspecção seguinte da bicicleta. O intervalo de assistência técnica só pode ser activado/desactivado ou programado pelo seu vendedor especializado. No estado de entrega, o intervalo de assistência técnica está desactivado. – Estado da bateria k O estado da bateria da cabeça de computador é mostrado pouco antes do fim da capacidade de bateria. Aparece: “ vazio/ Computer” no ecrã. Apenas as horas têm se ser novamente programadas após a mudança de bateria. – Chip de memória k Graças a um chip de memória integrado, todos os valores totais e definidos são memorizados permanentemente no computador de bicicleta. Por isso, após trocar a bateria, não precisa de fazer nenhuma alteração nas definições (à excepção das horas). – Compatibilidade com PC k O computador de bicicleta é compatível com o PC. Após a compra do software SIGMA DATA CENTER e da estação de ancoragem pode protocolar os valores totais e actuais de forma simples e sem esforço no seu PC. Para além disso, pode proceder às definições do computador de bicicleta no PC. www.sigma-data-center.com66

2.3 Especificidades STS

– A sincronização k Engatar BC 16.12 STS no suporte – Os zeros do mostrador da velocidade e da frequência de pedalada piscam. Existem 2 possibilidades de sincronização da velocidade/ frequência de pedalada: – 1. k Partir, em regra o receptor sincronizou-se com o emissor após 3-4 rotações da roda/dos pedais. – 2. k Rodar a roda da frente ou os pedais, até a indicação de velocidade/pedalada não piscar mais. Ao retirar a BC 16.12 STS do suporte, a ligação é desconectada.

2.2 Funções especiais

– Ocultar os valores totais durante a viagem k Quando o BC 16.12 / BC 16.12 STS recebe o sinal de velocidade, todas as funções gerais (percurso, hora) são ocultadas do visor. Logo que não seja recebido nenhum valor de velocidade, todas as funções são reveladas novamente no visor. – Ocultar/mostrar as funções de frequência de pedalada k Quando o BC 16.12 / BC 16.12 STS é usado sem emissor de sinal da frequência de pedalada, todas as funções de pedalada (freq. de pedalada / freq. de pedalada Ø) são ocultadas após 5 minutos para essa viagem única. – Trip Section Counter (TS) k Trata-se aqui de um percurso separado / cronómetro, que é iniciado ou parado manualmente. O Trip Section Counter possibilita a avaliação de um percurso parcial ou de um treino de intervalo, sem prejuízo dos valores gerais da viagem.

2. Funções / Características

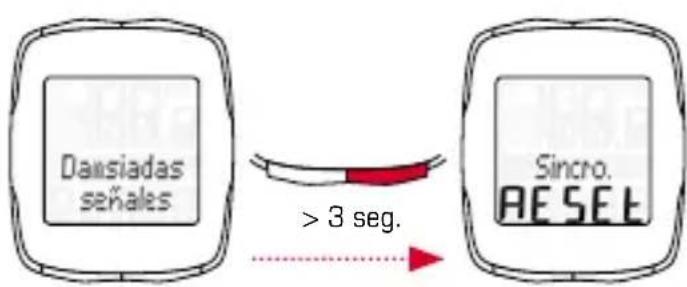

– Indicador “demasiados sinais” k Aumentar distância para os outros condutores (emissores) e premir uma tecla qualquer. A sincronização começa de novo. (Se, durante o percurso, a transferência falhar e não funcionar mais, manter a tecla MODE 1 premida durante mais de 3 seg. para iniciar uma sincronização manual. A indicação “Sincro. RESET” fica intermitente no visor)

2. Funções / Características

– Modo de transporte k Em caso de transporte num suporte para bicicletas ou no automóvel (quando está encaixado no suporte), a BC 16.12 STS entra no chamado modo de transporte através do seu sensor de movimento integrado. Aparece “Transporte” no ecrã. Para sair deste modo, prima qualquer tecla. > 3 seg.68

3.3 Eliminar as funções

Veja como apagar funções nas figuras. Por favor tenha em atenção que o Trip Section Counter (TS), o cronómetro e a contagem decrescente não são apagados com os valores da viagem actual.

3. Definições / Eliminar

As seguintes definições podem ser efectuadas: idioma / unidade de medida / perímetro da roda 1 / perímetro da roda 2 / hora / percurso total 1 / percurso total 2 / tempo total 1 / tempo total 2 / contraste. É esclarecida visualmente a definição de cada função através de figuras na página seguinte.

3.2 Determinar o perímetro da roda

Para alcançar a precisão na medição de velocidade, o perímetro da roda deve ser ajustado à dimensão do pneu. Para isso pode: A – Calcular o perímetro da roda com base na fórmula indicada no “Wheel Size Chart”. B – Determinar o valor de acordo com os desenhos do “Wheel Size Chart”. C – A partir da tabela “Wheel Size Chart” assumir o valor correspondente à sua dimensão de pneu.69

4.1.1 Indicação de bateria / Substituição da pilha

Consulte como colocar ou retirar a bateria nas figuras em anexo. Depois de trocar a bateria na cabeça de computador apenas a hora tem de ser novamente programada. BC 16.12 Tipo CR 2032 / Cabeça de computador: 1,5 ano de duração de vida útil* BC 16.12 STS Tipo CR 2032 / Cabeça de computador: 1 ano de duração de vida útil* Emissor de velocidade: Tipo CR 2032 / 1 ano de duração de vida útil* Emissor de Tipo CR 2032 / frequência de pedalada: 1 ano de duração de vida útil*

• com uma utilização diária de uma hora

4. Indicações importantes / Solução de problemas

4.1.2 Solução de problemas

Sem velocidade: – O computador está bem encaixado no suporte? – Verifique a distância do íman relativamente ao sensor (máx. 5 mm) (no STS máx. 12 mm). – Íman posicionado correctamente? Velocidade errada: – Estão montados 2 ímanes na roda? – Perímetro da roda definido correctamente? Pode consultar outras soluções para problemas nas nossas FAQ em www.sigmasport.com70

4.1.3 Mín / Máx / Configurações de fábrica

Standard Mín. Máx. Unidade Velocidade actual 0,0 0 199,8 kmh / mph Percurso 0,00 0,00 9.999,9 km / mi Tempo do percurso 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Velocidade Ø 0,00 0,00 199,8 kmh / mph Velocidade máx. 0,00 0,00 199,8 kmh / mph Freq. de pedalada 0 0 180 rpm Freq. de pedalada Ø 0 0 180 rpm Hora 00:00 00:00 23:59 hh:mm Cronómetro 00:00,0 00:00,0 9:59:59 mm:ss,1/10 h:mm:ss Contagem decrescente 0:00:00 0:00:00 9:59:59 h:mm:ss Percurso TS 0,00 0,00 9.999,9 km / mi Tempo TS 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Temperatura 0,0 -10 / 14 70 / 158 °C / °F Percurso total 1 + 2 0 0 99.999 km / mi Percurso total 0 0 999.99 km / mi Tempo total 1 + 2 0:00 0:00 9999:59 h:mm h.hhh:mm Tempo total 0:00 0:00 19.999 h:mm hh.hhh Perímetro da roda 1 + 2 2.155 500 3.999 mm

4. Indicações importantes / Solução de problemas71

Assumimos a responsabilidade perante o respectivo parceiro por danos, de acordo com as normas legais. Em caso de garantia, contacte o distribuidor junto do qual adquiriu o computador de bicicleta. Pode enviar o computador de bicicleta, juntamente com o comprova- tivo de compra e todos os acessórios, para o seguinte endereço. Certifique-se de que inclui franquia suficiente. Existe direito a garantia no caso de erros de material e processamento. Excluídos da garantia encontram-se as baterias, peças de desgaste e o desgaste provocado pela utilização comercial ou por acidentes. O direito a garantia aplica-se apenas se o produto SIGMA não tiver sido aberto arbitrariamente e se for apresentado o talão de compra.

5. Cláusula de garantia

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com Caso a sua reclamação seja considerada válida, irá receber um aparelho de substituição. O direito de garantia apenas se aplica ao modelo actual nesse momento. O fabricante reserva-se o direito a alterações técnicas. As pilhas não devem ser depositadas no lixo doméstico (Legislação europeia relativa a pilhas)! Entregue as pilhas junto de uma empresa de recolha para a eliminação. Os aparelhos electrónicos não devem ser depositados no lixo doméstico. Entregue o aparelho junto de uma empresa de recolha mencionada. LI=Lithium LI72 Spis treści
