HASZNÁLATI ÚTMUTATÓ BC 16.12 STS Plus CAD SIGMA

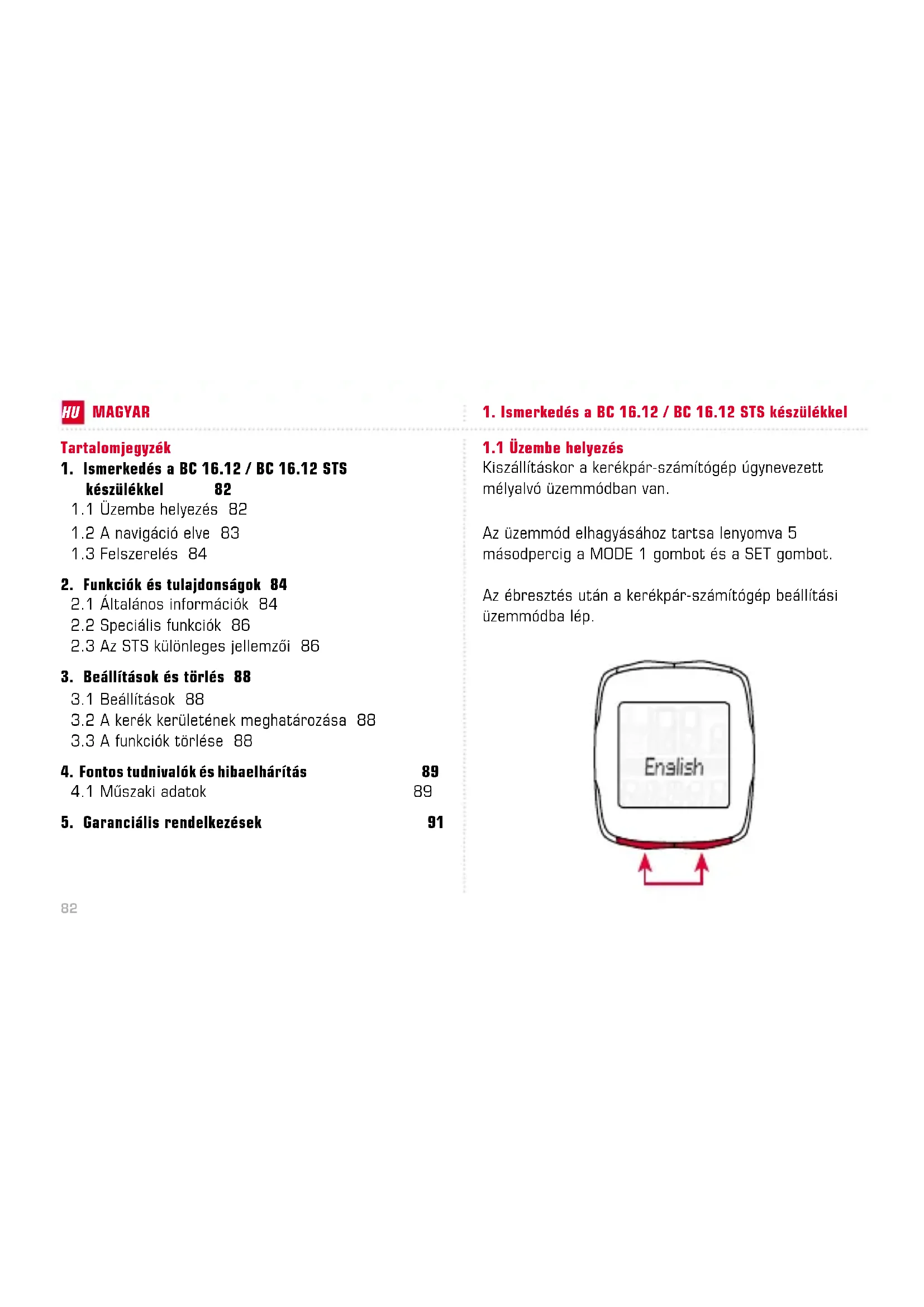

1.1 Üzembe helyezés 82

1.2 A navigáció elve 83

2. Funkciók és tulajdonságok 84

2.1 Általános információk 84

2.2 Speciális funkciók 86

2.3 Az STS különleges jellemzői 86

3. Beállítások és törlés 88

3.2 A kerék kerületének meghatározása 88

3.3 A funkciók törlése 88

4. Fontos tudnivalók és hibaelhárítás 89

4.1 Műszaki adatok 89

5. Garanciális rendelkezések 91

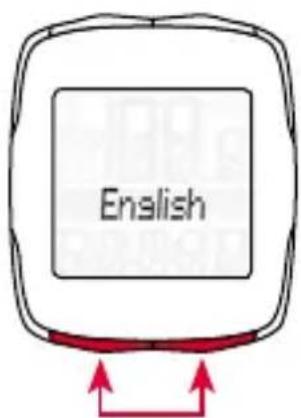

Kiszállításkor a kerékpár-számítógép úgynevezett mélyalvó üzemmódban van. Az üzemmód elhagyásához tartsa lenyomva 5 másodpercig a MODE 1 gombot és a SET gombot. Az ébresztés után a kerékpár-számítógép beállítási üzemmódba lép.

1. Ismerkedés a BC 16.12 / BC 16.12 STS készülékkelMAGYAR83

1.2.1 A gombok kiosztása 1.2.2 A funkciók elrendezése

1.2 A navigáció elve

RESET gomb – az aktuális értékek törléséhez – visszafelé lapozáshoz A MODE 2 gombbal a következő funkciókat aktiválhatja: pedálfordulatszám / átl. pedálford. / pontos idő / stopperóra / visszaszámláló / napi távolság / napi idő / hőmérséklet / össztávolság 1* / össztávolság 2* / össztáv. / összidő 1* / összidő 2* / összidő A MODE 1 gombbal a következő funkciókat aktiválhatja: megtett távolság / megtett idő / átl. seb. / max. seb.

• A készülék csak egy második kerékpár észlelése után különbözteti meg az 1. és a 2. kerékpárt. MODE 2 gomb – a különböző funkciók közti váltáshoz – előrefelé lapozáshoz MODE 1 gomb – a kerékpárfunkciók közti váltáshoz – előrefelé lapozáshoz SET gomb – a beállítási mód be- és kikapcsolásához – visszafelé lapozáshoz84

2.1 Általános információk

– Az aktuális és átlagsebesség összehasonlítása k Ha az átlagsebességet megközelítő sebességgel halad, nem látható jelzés. Ha az átlagsebességnél gyorsabban halad, akkor ( ), ha lassabban halad, akkor ( ) jelenik meg. A készülék ezt az alapbeállítások kivételével minden funkciónál kijelzi. – A második kerékpár automatikus felismerése k Az 1. és a 2. kerékpár közötti váltás automatikus. Ehhez csupán a megfelelő tartozékot kell magával vinnie. Vezetékes készülék esetén ehhez meg kell vásárolnia a megfelelő kábelezéssel ellátott univerzális tartót. Vezeték nélküli készülék esetén egy második sebességjeladót kell vásárolnia, és be kell állítania azt a 2. kerékpárhoz (a további részleteket lásd a felszerelési útmutatóban).

A felszerelés ábráit a mellékelt tájékoztatóban találja!

1.2.3 A kijelző elrendezése

2. Funkciók és tulajdonságok

Felső szegmensmező: sebességkijelző Középső szegmensmező: a funkciók leírása Alsó szegmensmező: aktuális érték

1.2 A navigáció elve85

2. Funkciók és tulajdonságok

A készülék csak azután jelzi külön az 1. kerékpár, a 2. kerékpár, valamint az 1.+2. kerékpár összesített értékeit, miután egy második kerékpárt észlelt. Ha csak egy kerékpárt használ, a készülék csak az első kerékpár összértékeit jelzi. – Megvilágítás-vezérlés k A megvilágítás funkciót a SET és a RESET gombok egyidejű megnyomásával kapcsolhatja be és ki. Egy tetszőleges gombot megnyomva a kijelző megvilágítása bekapcsol, majd a következő gombnyomásra a kerékpár-számítógép funkciója továbblép. STS-készülékeknél szinkroni- zálás közben (max. 5 perc) a megvilágítás kikapcsol. Az elem megkímélése érdekében kerülje a felesleges megvilágítást! – Szervizintervallum k A szervizintervallum tájékoztatja Önt arról, ha a kilométer-teljesítmény alapján esedékes a kerékpár következő szervizelése. A szervizintervallumot csak a szakkereskedésben lehet be- és kikapcsolni, illetve előre beprogramozni. Kiszállításkor a szervizintervallum ki van kapcsolva. – Az elem állapota k A számítógép elemének állapotát a készülék a lemerülés előtt röviddel kijelzi. A kijelzőn a „ Számítógép lemerült” szöveg lesz látható. Az elemcsere után csak a pontos időt kell újra beállítani. – Memóriachip k A beépített memóriachipnek köszönhetően a kerékpár-számítógép tartósan képes tárolni az összértékeket és a beállításokat. Ennek köszönhetően elemcsere után nem kell megismételnie a beállításokat (a pontos idő kivételével). – PC-csatlakozás k A kerékpár-számítógép személyi számítógépre csatlakoztatható. A SIGMA DATA CENTER szoftver és a dokkolóegység megvásárlása után az összértékeket és az aktuális értékeket könnyedén naplózhatja számítógépén. Ezen kívül a kerékpár-számítógép beállítását is elvégezheti a számítógépén. www.sigma-data-center.com86

2.3 Az STS különleges jellemzői

– Szinkronizálás k Helyezze a BC 16.12 STS-egységet a tartóra – A sebesség- és pedálfordulatszám-kijelző nullái villognak. A sebesség és a pedálfordulatszám kijelzésének összehangolására két lehetőség van: – 1. k Induljon el. A vevőegység 3-4 kerék- / pedálfordulat alatt szinkronba kerül a jeladókkal. – 2. k Forgassa addig az első kereket / pedálokat, amíg a sebesség- és pedálfordulatszám-kijelző villogása meg nem szűnik. Ha a BC 16.12 STS- egységet kiveszi a tartóból, a kapcsolat megszakad.

2.2 Speciális funkciók

– Az összértékek elrejtése menet közben k Ha a BC 16.12 / BC 16.12 STS-egység sebességjelet kap, valamennyi összesített értéket (távolság, idő) eltávolít a kijelzőről. Ha a készülék nem kap sebes- ségjelet, ismét megjeleníti ezeket a funkciókat a kijelzőn. – A pedálfordulatszám-funkciók megjelenítése és elrejtése k Ha a BC 16.12 / BC 16.12 STS-egységet pedálfordulatszám-jeladó nélkül használja, a készülék 5 perc után elrejti a pedálfordulatszám-funkciókat (pedálfordulatszám, átl. pedálf.) az adott útra. – Trip Section Counter (TS) k Különálló távolság- és időszámláló, amely kézzel indítható el és állítható le. A Trip Section Counter anélkül teszi lehetővé résztáv vagy intervallum-edzés kiértékelését, hogy az a teljes távot bármilyen módon befolyásolná.

2. Funkciók és tulajdonságok

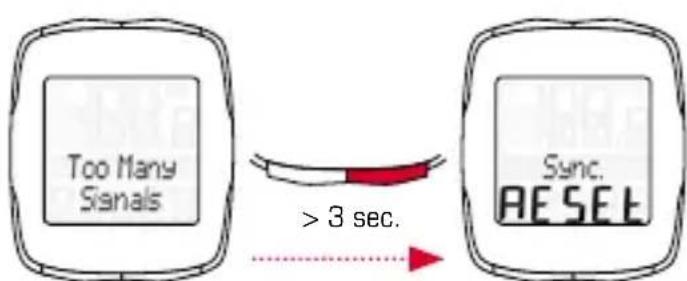

– „Túl sok jel” kijelzés k Tartson nagyobb távolságot más kerékpárosoktól (jeladóktól) és nyomja meg az egyik gombot. Az összehangolás újra elkezdődik. (Ha a jelátvitel menet közben megszakad és nem jön létre újból a kapcsolat, nyomja meg és tartsa benyomva 3 másodpercnél hosszabban a MODE 1 gombot a kézi összehangolás indításához. A kijelzőn a „Sync. RESET” üzenet villog.)

2. Funkciók és tulajdonságok

– Szállítási üzemmód k Ha kerékpárszállítón vagy autóban (a tartóján hagyva) szállítja a BC 16.12 STS-egységet, azt a beépített mozgásérzékelő úgynevezett szállítási üzemmódba kapcsolja. A kijelzőn a „Szállítás” szöveg lesz látható. Ha ki akar lépni ebből a módból, akkor nyomja meg röviden az egyik gombot. > 3 sec.88

3.3 A funkciók törlése

A funkciók törléséről az ábrák adnak tájékoztatást. Kérjük, ügyeljen arra, hogy ne törölje a Trip Section Counter (TS), a stopperóra és a visszaszámláló értékeit az aktuális út értékeivel együtt.

3. Beállítások és törlés

A következő beállításokat végezheti el: nyelv / mértékegység / 1. kerékméret / 2. kerékméret / pontos idő / 1. össztávolság / 2. össztávolság /

1. összidő / 2. összidő / kontraszt. Az egyes funkciók

beállítási módját a mellékelt lapon látható ábrák részletesen bemutatják.

3.2 A kerék kerületének meghatározása

A sebesség pontos méréséhez a gumiabroncs méretének megfelelően kell beállítani a kerékméretet. A következő lehetőségek közül választhat: A – Kiszámíthatja a kerékméretet a „Wheel Size Chart” táblázatban megadott képlet segítségével. B – Meghatározhatja az értéket a „Wheel Size Chart“ ábrái alapján. C – Megkeresheti a gumiabroncs méretéhez tartozó értéket a „Wheel Size Chart” táblázatban.89

4.1.1 Az elemre vonatkozó tudnivalók, elemcsere

Az elem behelyezésének és eltávolításának módjáról a mellékelt ábrák adnak tájékoztatást. Az elemcsere után csak a pontos időt kell újra beállítani a computeren. BC 16.12 számítógép: CR 2032 típus, 1,5 év élettartam* BC 16.12 STS számítógép: CR 2032 típus, 1 év élettartam* Sebességjeladó: CR 2032 típus, 1 év élettartam* Pedálfordulatszám-jeladó: CR 2032 típus, 1 év élettartam*

• napi egy órás használat esetén

4. Fontos tudnivalók és hibaelhárítás

Nem látható a sebesség: – Megfelelően illeszkedik a számítógép a tartóhoz? – Ellenőrizze a mágnes és az érzékelő távolságát (max. 5 mm) (STS-egységnél 12 mm). – Megfelelő a mágnes elhelyezése? Helytelen sebesség: – 2 mágnes található a keréken? – Pontos a kerékméret beállítása? A problémák elhárítására vonatkozó további tudnivalók a www.sigmasport.com címen olvashatók.90

4.1.3 Minimális és maximális értékek, gyári beállítások

Standard Min. Max. Mértékegység Akt. sebesség 0,0 0 199,8 kmh / mph Megtett táv. 0,00 0,00 9.999,9 km / mi Menetidő 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Átl. sebesség 0,00 0,00 199,8 kmh / mph Max. sebesség 0,00 0,00 199,8 kmh / mph Pedálford. 0 0 180 rpm Átl. pedálford. 0 0 180 rpm Pontos idő 00:00 00:00 23:59 hh:mm Stopper 00:00,0 00:00,0 9:59:59 mm:ss,1/10 h:mm:ss Visszaszámlálás 0:00:00 0:00:00 9:59:59 h:mm:ss Napi távolság 0,00 0,00 9.999,9 km / mi Napi idő 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Hőmérséklet 0,0 -10 / 14 70 / 158 °C / °F 1.+2. össztávolság 0 0 99.999 km / mi Össztávolság 0 0 999.99 km / mi 1.+2. összidő 0:00 0:00 9999:59 h:mm h.hhh:mm Összidő 0:00 0:00 19.999 h:mm hh.hhh 1.+2. kerékméret 2.155 500 3.999 mm

4. Fontos tudnivalók és hibaelhárítás91

A hiányosságokért a törvényi előírásoknak megfelelően mindenkori szerződéses partnereinkkel szemben felelősséget vállalunk. Garanciaigény esetén kérjük, forduljon ahhoz a kereskedéshez, ahol a kerékpár- számítógépet beszerezte. A kerékpár-számítógépet a vásárlást igazoló bizonylattal és összes tartozékával együtt a következő címre küldheti. Kérjük, ügyeljen a megfelelő bérmentesítésre. A jótállás anyag- és gyártási hibákra érvényes. A garancia az elemekre, a kopóalkatrészekre, az üzemszerű használatból eredő kopásra és a balesetekből eredő károsodásra nem vonatkozik. Garanciaigény kizárólag abban az esetben érvényesíthető, ha a SIGMA- készülék házát nem bontották meg önhatalmúlag, és rendelkezésre áll a vásárlást igazoló nyugta.

5. Garanciális rendelkezések

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com Megalapozott garanciaigény esetén cserekészüléket biztosítunk. Az igény csak az adott időpontban aktuális modellre vonatkozik. A gyártó a műszaki változtatások jogát fenntartja. Az elemek (a vonatkozó európai uniós törvények értelmében) nem kezelhetők háztartási hulladékként! Kérjük, adja le az elemeket egy kijelölt hulladékgyűjtő helyen. Az elektronikus készülékek nem kezelhetők háztartási hulladékként. Kérjük, adja le a készüléket egy kijelölt hulladékgyűjtő helyen. LI=Lithium LI92 Obsah
