MANUALE UTENTE BC 16.12 STS Plus CAD SIGMA

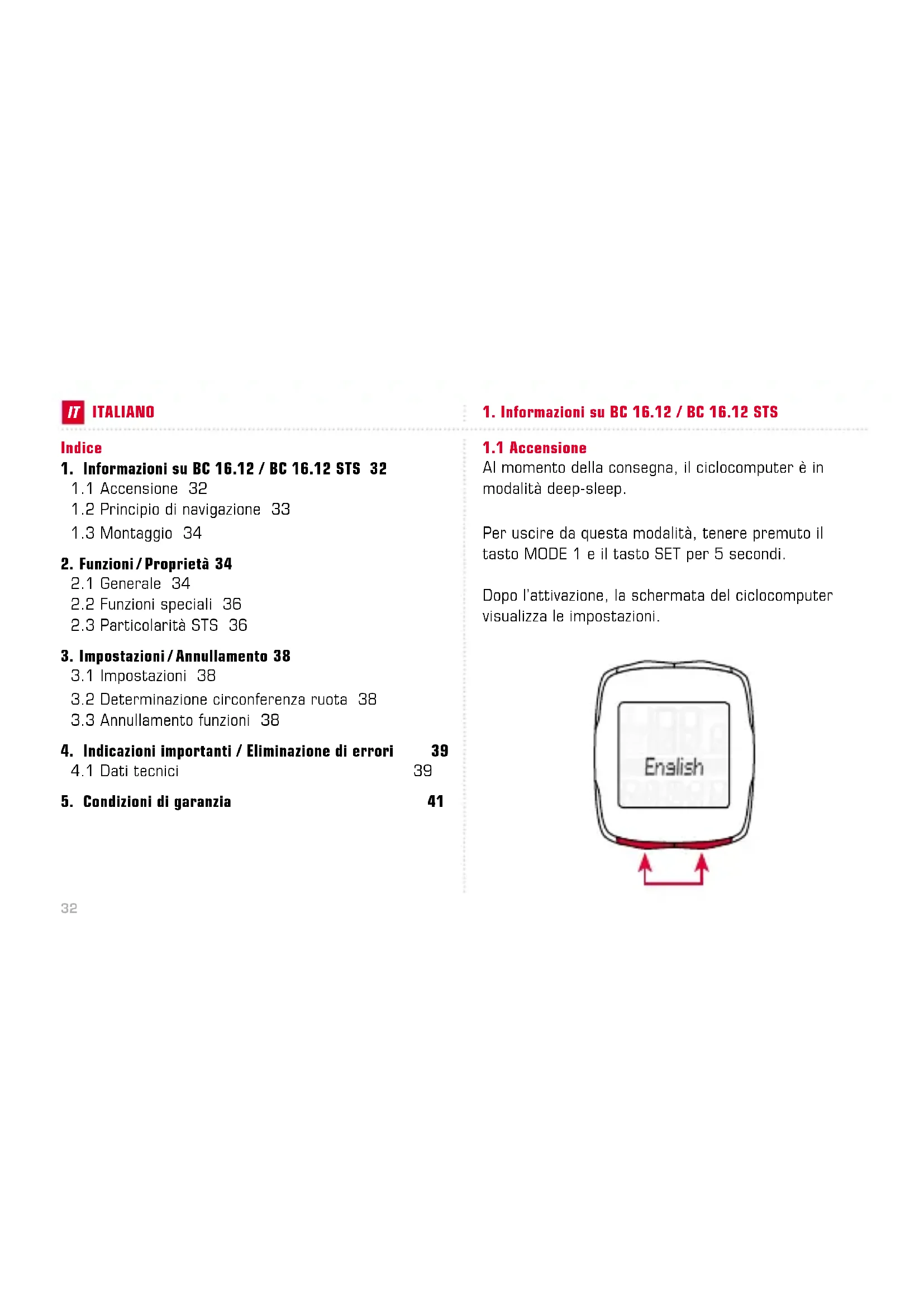

1. Informazioni su BC 16.12 / BC 16.12 STS 32

1.2 Principio di navigazione 33

2. Funzioni / Proprietà 34

2.2 Funzioni speciali 36

2.3 Particolarità STS 36

3. Impostazioni / Annullamento 38

3.2 Determinazione circonferenza ruota 38

3.3 Annullamento funzioni 38

4. Indicazioni importanti / Eliminazione di errori 39

5. Condizioni di garanzia 41

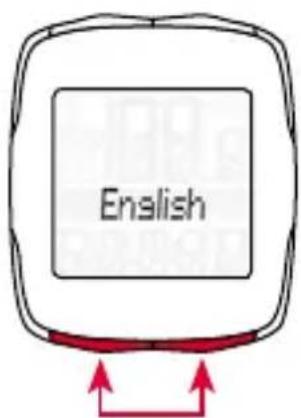

Al momento della consegna, il ciclocomputer è in modalità deep-sleep. Per uscire da questa modalità, tenere premuto il tasto MODE 1 e il tasto SET per 5 secondi. Dopo l’attivazione, la schermata del ciclocomputer visualizza le impostazioni.

1. Informazioni su BC 16.12 / BC 16.12 STSITALIANO33

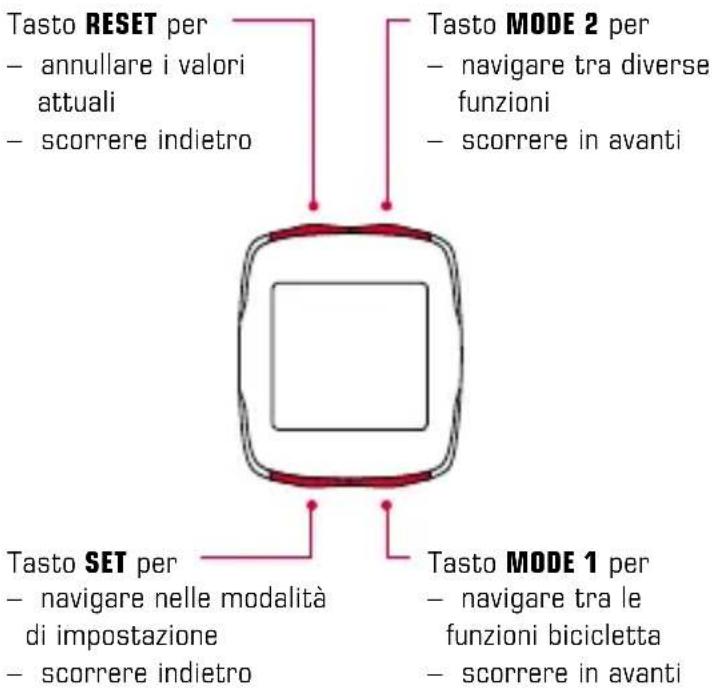

1.2.1 Assegnazione delle funzioni ai pulsanti 1.2.2 Assegnazione delle funzioni

1.2 Principio di navigazione

Tasto RESET per – annullare i valori attuali – scorrere indietro Con il tasto MODE 2 è possibile richiamare le seguenti funzioni: Cadenza / Cadenza Ø / Orario / Stop orol. / Countdown / Distanza TS / Durata TS / Temperatura / Distanza totale 1* / Distanza totale 2* / Distanza totale / Durata corsa complessiva 1* / Durata corsa complessiva 2* / Durata corsa complessiva Con il tasto MODE 1 è possibile richiamare le seguenti funzioni: Distanza / Durata corsa / Velocità Ø / Velocità max.

• La distinzione tra Bicicletta 1 e Bicicletta 2 viene visualizzata solo dopo il rilevamento di una seconda bicicletta. Tasto MODE 2 per – navigare tra diverse funzioni – scorrere in avanti Tasto MODE 1 per – navigare tra le funzioni bicicletta – scorrere in avanti Tasto SET per – navigare nelle modalità di impostazione – scorrere indietro34

– Confronto velocità attuale / media k se la velocità di corsa è quasi identica alla velocità media, non viene visualizzato nessun dato. Se la velocità di corsa è maggiore di quella media, viene visualizzato il ( ), se è inferiore viene visualizzato il ( ). La visualizzazione avviene per tutte le funzioni, a eccezione delle impostazioni di base. – Rilevamento automatico della seconda bicicletta k il passaggio da Bici 1 a Bici 2 avviene auto- maticamente. È necessario montare l’accessorio corrispondente. In caso di dispositivo collegato tramite cavo, è necessario acquistare il supporto universale con il relativo cavo. In caso di apparecchio senza cavo, è necessario acquistare un secondo trasmettitore della velocità e applicarlo sulla seconda bici (vedere istruzioni di montaggio per ulteriori dettagli).

Le figure per il montaggio sono riportate nel pieghevole allegato.

1.2.3 Suddivisione display

2. Funzioni / Proprietà

Campo superiore: Visualizzazione velocità Campo centrale: Descrizione delle funzioni Campo inferiore: Valore attuale

1.2 Principio di navigazione35

2. Funzioni / Proprietà

I valori totali vengono quindi visualizzati separatamente per Bicicletta 1, Bicicletta 2 e Bicicletta 1+2 quando si aggiunge una seconda bicicletta. Se viene utilizzata una sola bicicletta, vengono visualizzati solamente i valori totali della prima bicicletta. – Gestione fanali k premendo contemporaneamente i tasti SET e RESET viene attivato o disattivato il funzionamento dei fanali. Premendo un tasto qualsiasi, il display si illumina; al successivo clic sul tasto viene attivato il funzionamento del ciclocomputer. Nel caso di apparecchi STS, durante la sincronizzazione (max. 5 minuti) il funzionamento dei fanali è disattivato. Evitare di utilizzare inutilmente i fanali, per non danneggiare la batteria. – Spia Manutenzione k la spia manutenzione segnala i chilometri mancanti al successivo controllo della bicicletta. La spia manutenzione può essere attivata/ disattivata o programmata solamente dal rivenditore specializzato. Al momento della consegna, la spia Manutenzione è disattivata. – Stato batteria k lo stato della batteria della testa del computer viene visualizzato poco prima dell’esaurimento della carica della batteria. Sul display viene visualizzata la dicitura: “ vuoto/ Computer”. Dopo la sostituzione della batteria, è necessario riprogrammare solamente l’ora. – Chip di memoria k grazie al chip di memoria incorporato, tutti i valori totali e di impostazione del ciclocomputer vengono memorizzati in modo permanente. In questo modo, non è necessario eseguire ulteriori impostazioni dopo la sostituzione della batteria (a eccezione dell’ora). – Compatibilità PC k il ciclocomputer è compatibile con PC. Dopo l’acquisto del software SIGMA DATA CENTER e della docking station, potrete archiviare sul PC, con semplicità e praticità, i valori totali e i valori attuali. Inoltre, potrete eseguire le impostazioni del ciclocomputer dal PC. www.sigma-data-center.com36

2.3 Particolarità STS

– Sincronizzazione k fissare BC 16.12 STS sul supporto – gli zeri visualizzati per velocità e cadenza lampeggiano. Per la sincronizzazione di velocità / cadenza sono disponibili 2 possibilità: – 1. k Partenza, solitamente il ricevitore si sincronizza con il trasmettitore dopo 3-4 rotazioni della ruota/ dei pedali. – 2. k La ruota anteriore e i pedali ruotano fino a quando i valori di velocità / cadenza smettono di lampeggiare. La rimozione di BC 16.12 STS dal supporto interrompe il collegamento.

2.2 Funzioni speciali

– Valori totali nascosti durante il percorso k mentre BC 16.12 / BC 16.12 STS riceve i segnali della velocità, tutte le funzioni totali (distanza, durata corsa) sono nascoste dalla visualizzazione a display. Se non vengono ricevuti altri valori di velocità, le funzioni sono nuovamente visualizzate. – Visualizzazione e non visualizzazione delle funzioni di cadenza k se BC 16.12 / BC 16.12 STS vengono utilizzati senza il trasmettitore di segnale della cadenza, tutte le funzioni della cadenza (Cadenza / Cadenza Ø) vengono disattivate dopo 5 minuti per il percorso corrente. – Trip Section Counter (TS) k si tratta di un contatore del percorso/tempo separato, che può essere avviato e arrestato manualmente. Il Trip Section Counter consente l’analisi di un percorso parziale o di un intervallo di allenamento, senza che questa influisca sui valori totali del percorso.

2. Funzioni / Proprietà

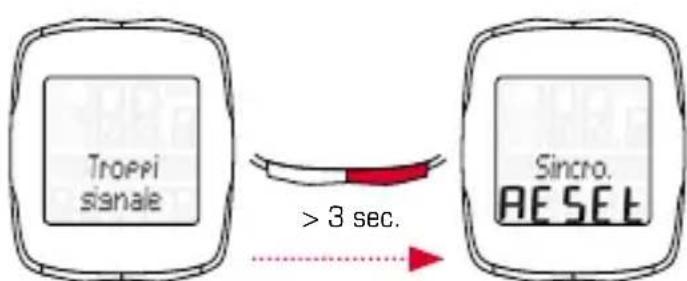

– Indicazione “Troppi segnali” k aumentare la distanza con gli altri corridori (trasmettitori) e premere un tasto qualsiasi. La sincronizzazione viene ripetuta. (Se, durante una corsa, la trasmissione si interrompe e smette di funzionare, premere il tasto MODE 1 per più di 3 secondi per avviare una sincronizzazione manuale. “Sincro. RESET” lampeggia sul display)

2. Funzioni / Proprietà

– Modalità di trasporto k durante il trasporto sul portabici o in auto (fissaggio perfetto sul supporto), BC 16.12 STS viene impostato nella modalità di trasporto, grazie al sensore di movimento integrato. Sul display viene visualizzata la voce “Trasporto”. Per uscire da questa modalità, premere brevemente un tasto qualsiasi. > 3 sec.38

3.3 Annullamento delle funzioni

Nei disegno è indicato come è possibile annullare le funzioni. Si osservi che non è possibile annullare il Trip Section Counter (TS), il cronometro e il countdown con i valori del percorso attuale.

3. Impostazioni / Annullamento

È possibile eseguire le seguenti impostazioni: Lingua / Unità di misura / Circonferenza ruota 1 / Circonferenza ruota 2 / Orario / Distanza tot. 1 / Distanza tot. 2 / Durata corsa complessiva 1 / Durata corsa complessiva 2 / Contrasto. L‘impostazione di ogni singola funzione viene chiaramente illustrata mediante le figure sul foglio allegato.

3.2 Determinazione circonferenza ruota

Per avere risultati precisi nella misurazione della velocità, è necessario impostare la circonferenza della ruota in base alle dimensioni delle gomme. A questo scopo è possibile: A – Calcolare la circonferenza della ruota secondo la formula indicata nella tabella “Wheel Size Chart”. B – Determinare il valore secondo i disegni in “Wheel Size Chart”. C – Acquisire dalla tabella “Wheel Size Chart” il valore corrispondente alle dimensioni delle gomme.39

4.1.1 Indicazioni sulla batteria / sostituzione della batteria

L’inserimento e la rimozione della batteria è riportato nei disegni allegati. Dopo la sostituzione della batteria nella testa del computer, è necessario reimpostare solamente l’ora. Testa del computer Modello CR 2032 / BC 16.12: durata di 1 anno e mezzo* Testa del computer Modello CR 2032 / BC 16.12 STS: durata di 1 anno* Trasmettitore di velocità: Modello CR 2032 / durata di 1 anno* Trasmettitore cadenza: Modello CR 2032 / durata di 1 anno*

• per un utilizzo di un’ora al giorno

4. Indicazioni importanti / Eliminazione di errori

4.1.2 Eliminazione di errori

Nessuna velocità: – Il computer è scattato correttamente in posizione nel supporto? – Controllare la distanza tra il magnete e il sensore (max. 5 mm) (per STS max. 12 mm). – Il magnete è posizionato correttamente? Velocità errata: – I 2 magneti sono montati sulla ruota? – La circonferenza della ruota è impostata correttamente? Ulteriori soluzioni ai problemi possono essere acquisite tramite le FAQ all’indirizzo www.sigmasport.com40

4.1.3 Min / Max / Impostazioni di fabbrica

Standard Min. Max. Unità Velocità att. 0,0 0 199,8 kmh / mph Distanza 0,00 0,00 9.999,9 km / mi Tempo perc. 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Velo. media 0,00 0,00 199,8 kmh / mph Velo. mass. 0,00 0,00 199,8 kmh / mph Cadenza 0 0 180 rpm Cadenza Ø 0 0 180 rpm Orologio 00:00 00:00 23:59 hh:mm Cronometro 00:00,0 00:00,0 9:59:59 mm:ss,1/10 h:mm:ss Countdown 0:00:00 0:00:00 9:59:59 h:mm:ss TS distanza 0,00 0,00 9.999,9 km / mi TS tempo 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Temperatura 0,0 -10 / 14 70 / 158 °C / °F Dist. tot. 1 + 2 0 0 99.999 km / mi Distanza tot. 0 0 999.99 km / mi Tempo bici 1 + 2 0:00 0:00 9999:59 h:mm h.hhh:mm Tempo tot 0:00 0:00 19.999 h:mm hh.hhh Circ. ruota 1 + 2 2.155 500 3.999 mm

4. Indicazioni importanti / Eliminazione di errori41

Nei confronti dei nostri partner contraenti, ci assumiamo la responsabilità per eventuali vizi secondo le disposizioni di legge. In caso di ricorso alla garanzia, rivolgersi al rivenditore presso il quale è stato acquistato il ciclocomputer. Il ciclocomputer, insieme al documento di acquisto e a tutti gli accessori, può anche essere inviato all‘indirizzo di seguito. Siete pregati di prestare attenzione alla corretta affrancatura. Sussiste il diritto alla garanzia solo per difetti dei materiali e di lavorazione. Sono esclusi dalla garanzia batterie, parti soggette a usura e usura dovuta a utilizzo commerciale oppure incidenti. Il diritto alla garanzia sussiste solamente se il prodotto originale SIGMA non è stato aperto di propria iniziativa ed è stato allegato il documento d’acquisto.

5. Condizioni di garanzia

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-Mail: service@sigmasport.com In caso di legittimo diritto alla garanzia, potrete ottenere un apparecchio sostitutivo. Sussiste solo il diritto al modello corrente al momento attuale. Il produttore si riserva il diritto a modifiche tecniche. Le batterie non devono essere smaltite nei rifiuti domestici (Legge europea sulle batterie)! Portare le batterie in un luogo di raccolta designato per il loro smaltimento. Gli apparecchi elettrici non devono essere smaltiti nei rifiuti domestici. Portare l‘apparecchio in un luogo di raccolta appositamente designato. LI=Lithium LI42 Índice
