Type de produit	Compteur cycle
Marque	Sigma
Modèle	BC 16.12 STS Plus CAD
Alimentation	Pile CR2032
Autonomie de la pile	Environ 1 an (utilisation quotidienne d'une heure)
Écran	Rétroéclairé (activation par boutons SET et RESET)
Fonctions principales	Vitesse, cadence, distance, temps, température, chronomètre, compte à rebours, compteur partiel (TS), distance totale, temps total, vitesse moyenne, vitesse max, indicateur de comparaison vitesse actuelle/moyenne
Fonctions spéciales	Détection automatique second vélo, gestionnaire d'éclairage, intervalle de service, témoin d'usure de pile, puce mémoire, compatible PC (avec logiciel Sigma Data Center)
Particularités STS	Synchronisation sans fil (après 3-4 tours de roue/pédalier), mode transport, affichage "Trop de signaux"
Montage	Sur support universel (filaire ou sans fil selon version)
Entretien	Changement de pile CR2032 – seule l'heure est à reprogrammer
Sécurité	Mode transport intégré (capteur de mouvement) ; arrêt de l'affichage des valeurs totales en l'absence de signal de vitesse
Pièces détachées	Pile CR2032, émetteur de vitesse, émetteur de cadence, support de compteur
Réparabilité	Retour au revendeur ou à Sigma pour prise en charge sous garantie
Informations générales	Garantie légale ; compatible PC en option (achat séparé du logiciel et de la station de connexion)

FOIRE AUX QUESTIONS - BC 16.12 STS Plus CAD SIGMA

Comment réveiller le compteur après la livraison ?

Maintenez les boutons MODE 1 et SET enfoncés pendant 5 secondes pour sortir du mode veille profonde.

Comment calculer la circonférence de la roue ?

Utilisez la formule du tableau Wheel Size Chart ou mesurez directement la circonférence de votre pneu. La valeur doit être comprise entre 500 et 3999 mm.

Que faire si aucune vitesse ne s'affiche ?

Vérifiez que le compteur est correctement enclenché dans son support, que la distance entre l'aimant et le capteur ne dépasse pas 5 mm (12 mm pour le STS) et que l'aimant est bien positionné.

Comment synchroniser le modèle STS ?

Placez le compteur sur son support et démarrez. Après 3 à 4 tours de roue ou de pédalier, la synchronisation s'effectue automatiquement. Vous pouvez aussi faire tourner la roue avant ou les pédales jusqu'à ce que l'affichage cesse de clignoter.

Comment activer l'éclairage ?

Appuyez simultanément sur les boutons SET et RESET pour allumer ou éteindre le rétroéclairage. L'éclairage se désactive automatiquement après quelques secondes d'inactivité pour économiser la pile.

Comment utiliser le chronomètre ?

Utilisez le bouton MODE 2 pour accéder au chronomètre. Appuyez sur SET pour démarrer/arrêter, et sur RESET pour remettre à zéro.

Comment effacer les valeurs totales ?

Les valeurs totales (distance totale, temps total) peuvent être réinitialisées via le menu de réglages. Consultez les schémas de la notice pour la procédure exacte.

Comment rég练r le contraste de l'écran ?

Accédez au menu Réglages en maintenant le bouton SET enfoncé. Utilisez les boutons pour naviguer jusqu'à l'option Contraste et ajustez-le selon vos préférences.

Que signifie l'affichage 'Trop de signaux' ?

Cela indique que le compteur reçoit des signaux parasites d'autres émetteurs. Éloignez-vous des autres cyclistes et appuyez sur un bouton pour relancer la synchronisation.

Comment changer la pile ?

Retirez le compteur de son support, ouvrez le compartiment à pile à l'arrière, remplacez la pile usagée par une neuve de type CR2032 en respectant la polarité, puis refermez. Seule l'heure devra être reprogrammée.

MODE D'EMPLOI BC 16.12 STS Plus CAD SIGMA

2. Fonctions/Propriétés 24

2.1 Généralités 24
2.2 Fonctions speciales 26
2.3 Particularités du STS 26

3. Reglages / Suppression 28

3.1 Reglages 28
3.2 Calcul de la circonférence de la roue 28
3.3 Suppression de fonctions 28

4.Remarques importantes /Dépannage 29

4.1 Caracteristiques techniques 29

5. Conditions de garantie 31

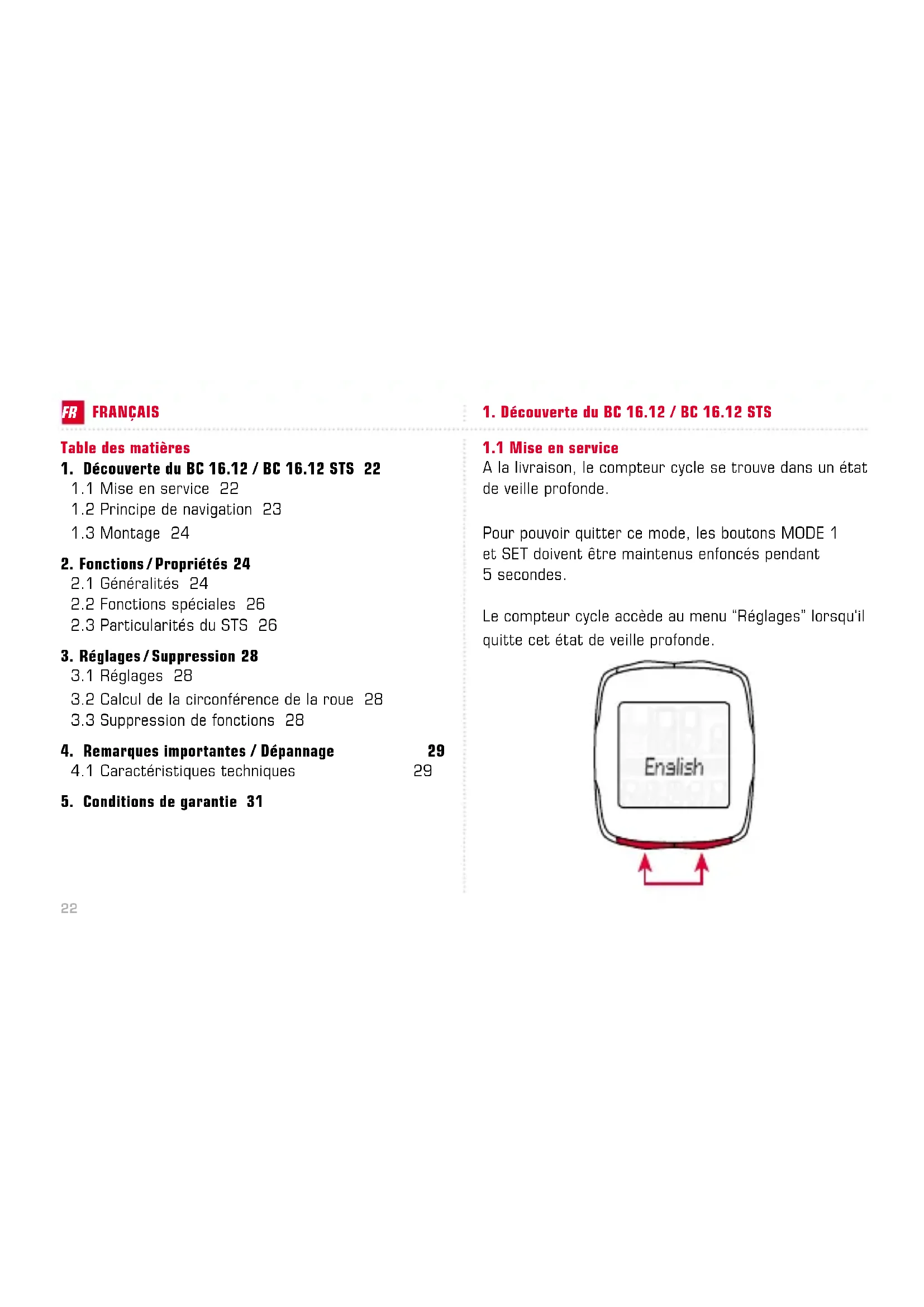

1. Découverte du BC 16.12 / BC 16.12 STS

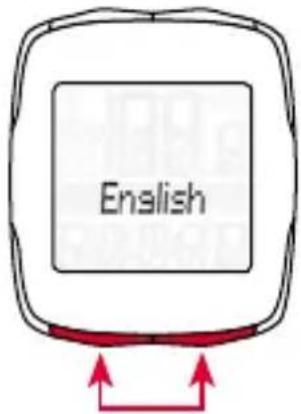

1.1 Mise en service

A la livraison, le compteur cycle se trouve dans un état de voirne profonde.

Pour pouvoir quitter ce mode, les boutons MODE 1 et SET doivent être maintainus enforcés pendant 5 secondes.

Le compteur cycle accede au menu "Réglages" lorsqu'il quitte cet état de veille profonde.

1.2 Principé de navigation

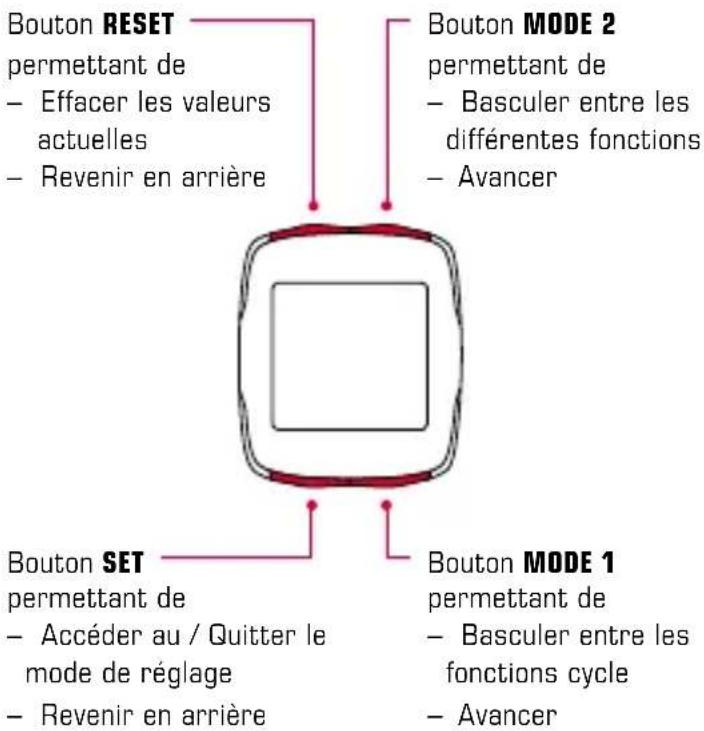

1.2.1 Affection des boutons 1.2.2 Affection des fonctions

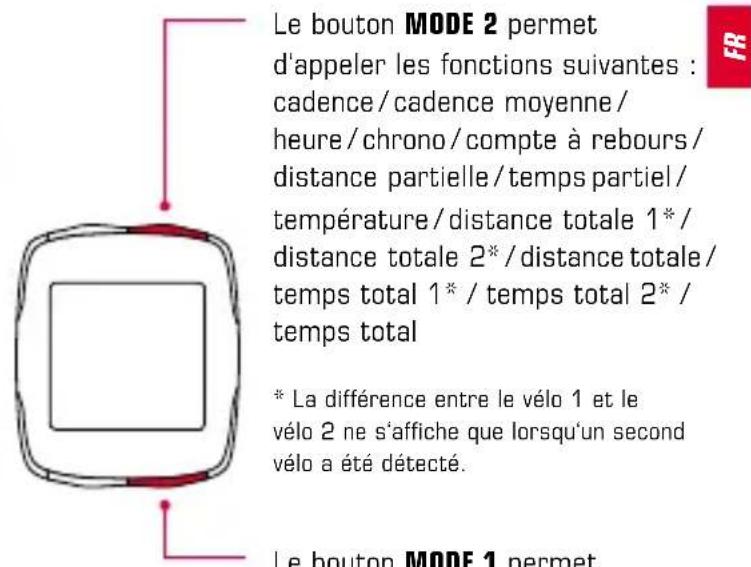

Le bouton MODE 2 permet d'appeler les fonctions suivantes : cadence/cadence moyenne/heure/chrono/compte a rebours/distance partielle/temps partiel/temperature/distance totale 1^ distance totale 2^ /distance totale/ temps total 1^ / temps total 2^ / temps total

• La différence entre leVELO 1 et leVELO 2 ne s'affiche que lorsqu'un secondVELO a ete detecté.

Le bouton MODE 1 permet d'appeler les fonctions suivantes : distance/ temps/vitesse moyenne/vitesse max.

1.2 Principé de navigation

1.2.3 Structure de l'écran

Champ supérieur :

affichage de la vitesse

Champ central :

description des fonctions

Champ inférieur :

valeur actuelle

1.3 Montage

Les illustrations de montage sont reprises dans le dépliant joint!

2. Fonctions/Propriétés

2.1 Généralités

- Comparaison entre vitesse actuelle et vitesse

moyenne Rien ne s'affiche si vous roulez à peu pres à la vitesse moyenne. [ ]s'affiche si vous roulez plus rapidement que la vitesse moyenne et [ ]si vous étés plus lent. Cet affichage reste present qu'elle que soit la fonction selectionnée à l'exception des paramétres de

• Détction automatique du second vélo → Le passage entre vélo 1 et vélo 2 se fait automatiquement. Seul l'accessoire correspondant doit être emporté. Pour les-appareils avec fil, le support universal, ainsi que le câblage correspondant doivent être achétés. Pour les-appareils sans fil, un second émetteur de vitesse doit être achété et régle pour le vélo 2 (cf. Instructions de montage pour de plus amples détails). Les valeurs totales ne s'affichent

2. Fonctions/Propriétés

separément pour le vélo 1, le vélo 2 et les vélos 1 + 2 que lorsqu'un second vélo est utilisé. Tant qu'un seul vélo est utilisé, seules les valeurs totales du premier vélo s'affichent.

• Gestionnaire déclairage Appuyez simultanément sur les boutons SET et RESET pour activer / désactiver l'éclairage. L'écran s'éclaire alors d'une pression sur n'importe quel bouton. La pression suivante commute le compteur cycle. Sur les apparèils STS, l'éclairage est désactivé pendant la synchronisation (max. 5 minutes). Evitez d'allumer l'éclairage inutillement pour préserver la batterie!
• Intervalle de service L'intervalle de service vous informe des que le kilométrage avant la révision du velo est atteint. L'intervalle de service ne peut être activé / désactivé ouprogramme que par votre revendeur. A la livraison, l'intervalle de service est désactivé.
• Témoin d'usure de la pile L'état de la pile du compteur s'affiche un peu avant que celle-ci soit

a plat. " Vide / Compteur" apparait a l'écran. Seule l'heure doit être reprogrammée après un changement de pile.

• Puce mémoire Grace à la puce mémoire intégrée, tous les réglages, ainsi que les valeurs totales sont conservées dans le compteur cycle. Vous ne doivent donc plus régler à nouveau votre compteur (à l'exception de l'heure) après un changement de pile.
• Compatible PC Le compteur cycle est compatible PC. ÀpRES avoir acheté le logiciel SIGMA DATA CENTER et la station de connexion, vous pouze enregistrer les valeurs totales et actuelles aisément et sans effort sur votre PC. Vous pouvez également procédé aux réglages de votre compteur cycle sur votre PC.

2. Fonctions/Propriétés

2.2 Fonctions spéciales

• Masquage des valeurs totales pendant le trajet → Lorsque le BC 16.12 / BC 16.12 STS reçoit des signaux de vitesse, toutes les fonctions generales (distance, temps) disparaissent de l'écran. Ces fonctions réapparaissentès que plus aucune valeurs n'est reçue pour la vitesse.
• Affichage / Masquage des fonctions de cadence → Lorsque le BC 16.12 / BC 16.12 STS est utilisé sans émetteur de cadence, toutes les fonctions de cadence (cadence / cadence moyenne) sont masquées après 5 minutes pour ce trajet.
• Compteurs partiels (TS) → Il s'agit ici de compteurs partiels pour la distance / le temps. Ceux-ci sont démarrés / arrêtés manuellement. Les compteurs partiels permettent d'évaluer une distance partielle ou un entrainment par intervalles sans influencer les valeurs totales du tour.

2.3 Particularités du STS

• Synchronisation Placez le BC 16.12 STS sur son support. - Les zéros de l'affichage de vitesse / cadence clignotent. Il existe 2 possibités pour synchroniser la vitesse / cadence :

• 1. → Démarrez! En règle générale, le récepteur et l'émetteur sont alors synchronisés après 3 ou 4 tours de pédalier / roue.
• 1. → Faites tourner la roue avant ou les pédales jusqu'à ce que l'affichage de vitesse / cadence ne clignote plus.

La liaison est coupée lorsque le BC 16.12 STS est rétroire de son support.

2. Fonctions/Propriétés

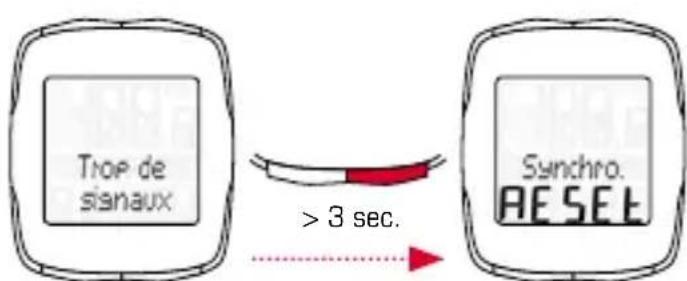

• Affichage "Trop de signaux" → Eloignez-vous des autres couleurs (émetteurs) et appuyez sur un bouton au besoin. La synchronisation recommence. (Si la transmission est perdue pendant le trajet et ne fonctionne plus, appuyez sur le bouton MODE 1 pendant plus de 3 secondes pour démarrer une synchronisation manuelle. "Synchro. RESET" clignote à l'écran.)

• Mode "Transport" → Pendant le transport sur un porte-vélo ou dans une voiture (si le compteur se trouve sur son support), le BC 16.12 STS passée en mode "Transport" grâce à un capteur de mouvement intégré. "Transport" apparait à l'écran. Appuyez brievement sur un bouton au besoin pour quitter ce mode.

3. Reglages / Suppression

3.1 Reglages

Les réglages suivants peuvent être effectuels : langue / unité de mesure / circonference 1 / circonference 2 / heures / distance totale 1 / distance totale 2 / temps total 1 / temps total 2 / contraste. Le réglage est expliqué de manière claire pour les différentes fonctions grâce aux schémas de la feuille jointe.

3.2 Calcul de la circonférence de la roue

Pour obtenir une mesure précise de la vitesse, la taille des roues doit être régée en fonction de la circonférence de vos pneumatiques. A cette fin, vous pouvez :

A - Calculator la circonférence des roues au moyen de la formule du tableau "Wheel Size Chart".
B - Détérminer la valeur conformément aux schémas du "Wheel Size Chart".
C - Reprendre la valeur adequate pour la circonférence de vos pneumatiques dans le tableau "Wheel Size Chart".

3.3 Suppression de fonctions

Les schémas vous montrent comment supprimer des fonctions.

Il est à noter que le compteur partiel, le chronomètre et le compte à rebours ne peuvent pas être suprimés avec les valeurs actuelles du tour.

4. Remarques importantes / Dépannage

4.1 Caracteristiques techniques

4.1.1 Remarque relative à la pile / Changement de pile La mise en place ou le retrait de la pile sont expliqués dans les schémas joints. Seule l'heure doit à nouveau être régée après un changement de la pile du compteur.

Compteur BC 16.12: type CR 2032 / autonomie de 1,5 an*

Compteur BC 16.12 STS: type CR 2032 / autonomie de 1 an*

Emetter de vitesse : type CR 2032 / autonomie de 1 an*

Emetteur de cadence: type CR 2032 / autonomie de 1 an*

• En cas d'utilisation une heures par jour.

4.1.2 Dépannage

Aucune vitesse affichée :

• Le compteur est-il correctement enclenché dans son support?
• Contrôlez la distance entre l'aimant et le capteur (max. 5 mm) (max. 12 mm pour le STS).
• L'aimant est-il correctement positionné?

Vitesse erronée:

• 2 aimants sont-ils montés sur le velo?
• La circonference de la roue est-elle correctement régée?

Vous trouverez la résolution d'autres problèmes dans nos FAQ, à l'adresse www.sigmasport.com

4. Remarques importantes/Dépannage

4.1.3 Min./Max./Réglages par défaut

Standard	Min.	Max.	Unité
Vit. act. 0,0 0 199,8 kmh / mph
Distance 0,00 0,00 9.999,9 km / mi
Tps parcour 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Vit. moyenne 0,00 0,00 199,8 kmh / mph
Vit. maximale 0,00 0,00 199,8 kmh / mph
Cadence	0	0	180 rpm
Cadence Ø	0	0	180 rpm
Heure	00:00	00:00	23:59 hh:mm
Chronomètre	00:00,0	00:00,0	9:59:59 mm:ss,1/10 h:mm:ss
Cpte à reb.	0:00:00	0:00:00	9:59:59 h:mm:ss
TS distance	0,00 0,00 9.999,9 km / mi
TS temps	0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Température 0,0 -10 / 14 70 / 158 °C / °F
Dist. totale 1 + 2	0 0 99.999	km / mi
Distance tot	0 0 999.99	km / mi
Temps total 1 + 2	0:00 0:00 9999:59	h:mm h.hhh:mm
Temps total 0:00 0:00 19.999	h:mm	h:mm
Circ. roue 1 + 2	2.155 500	3.999 mm

5. Conditions de garantie

En cas de vice, nous garantissons nos produits conformément aux prescriptions legales. Si vous souhaitez exercer或者其他 croits à la garantie, veuilles vous adresser au revendeur auprès duquel vous avez acheté toute compteur cycle. Vous pouvez renvoyer toute compteur cycle, accompagné de la preuve d'achat et de tous ses accessoires, à l'adresse suivante : Veillez à correctement affrichir votre envoi.

L'exercice de la garantie est possible pour les défauts matériels et de fabrication. Sont exclues de la garantie les piles et pieces d'usure, ainsi que l'usure causee par une utilisation professionnelle ou des accidents. L'exercice de la garantie n'est possible que lorsque le produit SIGMA n'a pas ete ouvert sans autorisation et lorsque la preuve d'achat lui est jointe.

SIGMA-ELEKTRG GmbH

Un apparéil de remplacement vous sera envoyé si votre requête est justifiée. Les demandes en garantie ne peuvent concerner que les modèles actuels. Sous réserve de modifications techniques par le fabricant.

Les piles ne peuvent pas etre jetées dans les ordures menagères (loi europeenne relative aux piles) ! Veuillez rapporter vos piles dans un centre de collecte agreé.

Les apparêils électroniques ne peuvent pas être jetsés dans les ordures menagères. Veuillez rapporter votre apparéil dans un centre de collecte/agréé.
