NÁVOD K OBSLUZE BC 16.12 STS Plus CAD SIGMA

1. Seznámení s BC 16.12 / BC 16.12 STS 92

1.1 Uvedení do provozu 92

2. Funkce / vlastnosti 94

2.2 Speciální funkce 96

2.3 Zvláštnosti STS 96

3. Nastavení / mazání 98

3.2 Zjištění rozměru kol 98

3.3 Mazání funkcí 98

4. Důležité pokyny / odstraňování poruch 99

4.1 Technické údaje 99

5. Záruční ustanovení 101

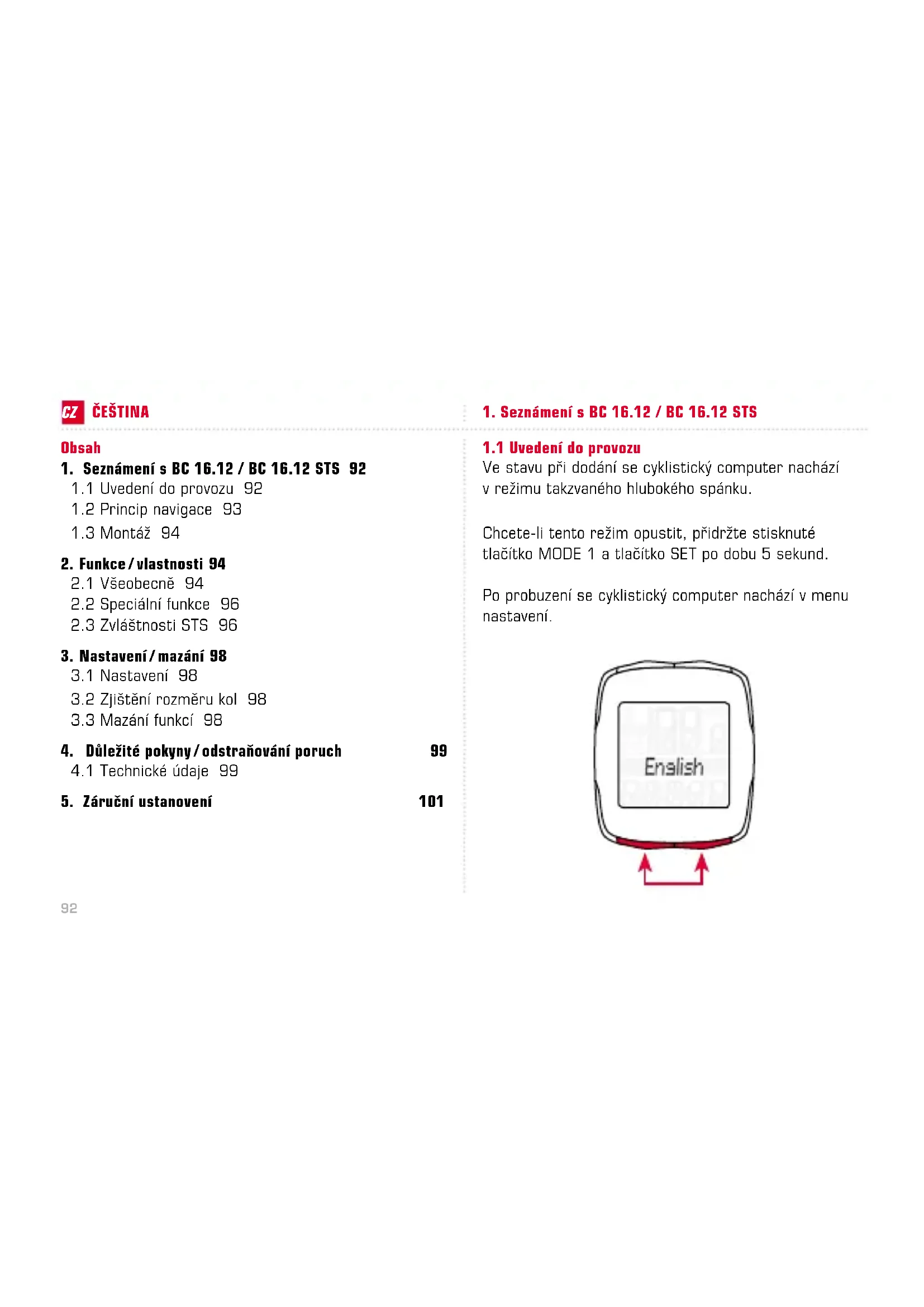

1.1 Uvedení do provozu

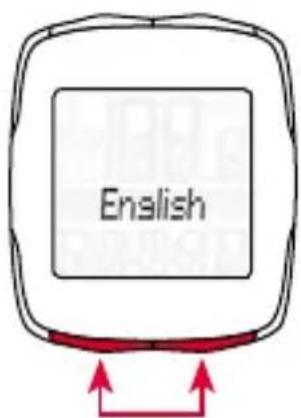

Ve stavu při dodání se cyklistický computer nachází v režimu takzvaného hlubokého spánku. Chcete-li tento režim opustit, přidržte stisknuté tlačítko MODE 1 a tlačítko SET po dobu 5 sekund. Po probuzení se cyklistický computer nachází v menu nastavení.

1. Seznámení sBC 16.12 / BC 16.12 STSČEŠTINA93

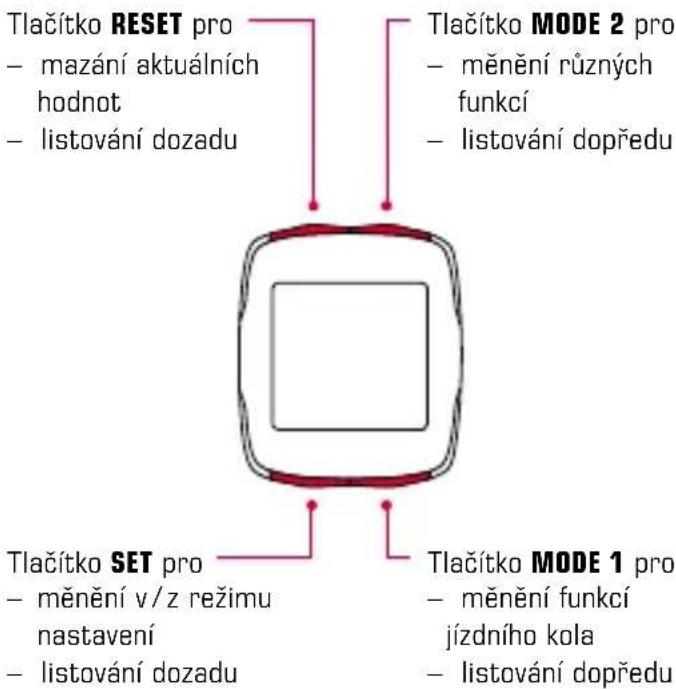

1.2.1 Obsazení tlačítek 1.2.2 Přiřazení funkcí

1.2 Princip navigace

Tlačítko RESET pro – mazání aktuálních hodnot – listování dozadu Tlačítkem MODE 2 můžete vyvolat následující funkce: Frekvence šlapání / Průměrná frekvence šlapání / Čas / Stopky / Odpočítávání / TS trasa / TS čas / Teplota / Celková trasa 1* / Celková trasa 2* / Celková trasa / Celkový čas 1* / Celkový čas 2* / Celkový čas Tlačítkem MODE 1 můžete vyvolat následující funkce: Jízdní trasa / Doba jízdy / Průměrná rychlost / Max. rychlost *Rozlišení mezi jízdním kolem 1 a jízdním kolem 2 se zobrazí až po identifikaci druhého jízdního kola. Tlačítko MODE 2 pro – měnění různých funkcí – listování dopředu Tlačítko MODE 1 pro – měnění funkcí jízdního kola – listování dopředu Tlačítko SET pro – měnění v / z režimu nastavení – listování dozadu94

– Srovnání aktuální a průměrné rychlosti k Pokud pojedete rychlostí, která téměř odpovídá průměrné rychlosti, nic se nezobrazí. Pokud jedete rychleji než průměrnou rychlostí, zobrazí se symbol ( ). Pokud jedete pomaleji než průměrnou rychlostí, zobrazí se symbol ( ). Ke zobrazení dojde při všech funkcích kromě základních nastavení. – Automatická identifikace druhého kola k Změna mezi kolem 1 a kolem 2 probíhá automaticky. Je nutné mít s sebou odpovídající příslušenství. U kabelového computeru je třeba přikoupit univerzální držák s odpovídající kabeláží. U bezdrátového computeru je třeba koupit druhý vysílač rychlosti a umístit ho na kolo 2 (další podrobnosti viz montážní návod). Celkové hodnoty se zobrazují nejprve samostatně pro jízdní kolo 1, jízdní kolo 2 a jízdní

Prohlédněte si prosím obrázky k montáži na přiloženém letáku!

1.2.3 Uspořádání displeje

2. Funkce / vlastnosti

Pole horního segmentu: zobrazení rychlosti Pole středního segmentu: popis funkcí Pole dolního segmentu: aktuální hodnota

2. Funkce / vlastnosti

kolo 1+2, když se připojí druhé jízdní kolo. Dokud se jezdí pouze s jedním jízdním kolem, zobrazují se celkové hodnoty pouze pro první jízdní kolo. – Spořič světla k Současným stisknutím tlačítek SET a RESET se zapne/vypne funkce světla. Libovolným stisknutím tlačítka se displej rozsvítí, dalším stisknutím tlačítka se přepne funkce cyklistického computeru. USTS computerů se během synchroni- zace (max. 5minut) vypne funkce světla. Vyvarujte se zbytečného osvětlení, aby se šetřily baterie! – Servisní interval k Servisní interval vás informuje, kdy je dosaženo počtu kilometrů pro další prohlídku jízdního kola. Servisní interval může zapínat/vypínat, resp. předem programovat pouze váš specializovaný prodejce. Ve stavu při dodání je servisní interval vypnutý. – Stav baterie k Stav baterie těla computeru se zobrazí krátce před vybitím baterie. Na displeji se zobrazí:

vybito/computer“. Po výměně baterie je nutné znovu naprogramovat pouze čas. – Paměťový čip k Díky integrovanému paměťovému čipu se vcyklistickém computeru trvale ukládají všechny celkové hodnoty ahodnoty nastavení. Proto po výměně baterie nemusíte znovu provádět žádná nastavení (kromě času). – Kompatibilita s počítačem k Cyklistický computer může být připojen k počítači. Po zakoupení softwaru SIGMA DATA CENTER a Dokovací Stanice můžete jednoduše a bez problémů zaznamenávat celkové a aktuální hodnoty na svém počítači. Navíc můžete na počítači provádět nastavení cyklistického computeru. www.sigma-data-center.com96

– Synchronizace k Zaklapnutí computeru BC 16.12 STS do držáku – Nuly zobrazené pro rychlost a frekvenci šlapání blikají. Existují 2 možnosti synchronizace rychlosti / frekvence šlapání: – 1. k Rozjeďte se, po 3-4 otáčkách kol / pedálů se přijímač zpravidla synchronizuje s vysílači. – 2. k Otáčejte předním kolem, resp. pedály, dokud nepřestane blikat zobrazení pro rychlost / frekvenci šlapání. Vyjmutím computeru BC 16.12 STS z držáku se spojení přeruší.

2.2 Speciální funkce

– Skrytí celkových hodnot během jízdy k Když computer BC 16.12 / BC 16.12 STS přijímá signály rychlosti, jsou na displeji skryté všechny celkové funkce (Trasa, Čas). Jakmile se nepřijímají žádné hodnoty rychlosti, funkce se na displeji znovu zobrazí. – Zobrazení a skrytí funkcí frekvence šlapání k Když se jede scomputerem BC 16.12 / BC 16.12 STS bez vysílače signálu frekvence šlapání, všechny funkce frekvence šlapání (Frekvence šlapání / Průměrná frekvence šlapání) se pro tuto jízdu po 5minutách skryjí. – Počítadlo úseku trasy (TS) k Jedná se osamostatné počítadlo trasy/času, které se spouští, resp. zastavuje ručně. Počítadlo úseku trasy umožňuje hodnocení části trasy, resp. intervalový trénink, aniž by byly narušeny celkové hodnoty trasy.

2. Funkce / vlastnosti

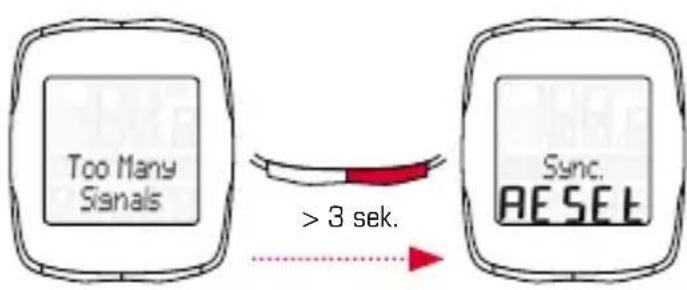

– Zobrazení „Příliš mnoho signálů“ k Zvětšete odstup od jiných cyklistů (vysílačů) a stiskněte libovolné tlačítko. Synchronizace se spustí znovu. (Pokud by přenos během jízdy vypadnul a přestal fungovat, stiskněte prosím tlačítko MODE 1 po dobu delší než 3 sekundy, abyste spustili manuální synchronizaci. Na displeji bliká „Sync. RESET“.)

2. Funkce / vlastnosti

– Přepravní režim k Během přepravy na nosiči pro jízdní kola nebo v autě (se zaklapnutím do držáku) se computer BC 16.12 STS uvede prostřednictvím integrovaného čidla pohybu do takzvaného přepravního režimu. Na displeji se zobrazí „Přeprava“. Chcete-li tento režim opustit, musíte krátce stisknout libovolné tlačítko. > 3 sek.98

Na nákresech se můžete podívat, jak vymazat funkce. Všimněte si prosím, že počítadlo úseku trasy (TS), stopky a odpočítávání se nesmažou s aktuálními hodnotami trasy.

3. Nastavení / mazání

Je možné provádět následující nastavení: Jazyk / Měrná jednotka / Rozměr kola 1 / Rozměr kola 2 / Čas / Celková trasa 1 / Celková trasa 2 / Celkový čas 1 / Celkový čas 2 / Kontrast. Nastavení je názorně vysvětleno na přiloženém letáku pomocí obrázků pro všechny jednotlivé funkce.

3.2 Zjištění rozměru kol

K docílení přesného měření rychlosti musejí být rozměry kola nastaveny podle rozměrů vašich pneumatik. K tomuto účelu můžete: A – Vypočítat rozměry kola pomocí vzorce vycházejícího z tabulky „Wheel Size Chart“. B – Zjistit hodnotu podle nákresů z „Wheel Size Chart“. C – Převzít z tabulky „Wheel Size Chart“ hodnotu odpovídající vaší velikosti pneumatik.99

4.1.1 Pokyny k bateriím / výměna baterie

Pokyny k vložení, resp. vyjmutí baterie najdete na přiložených nákresech. Po výměně baterie v těle computeru je třeba znovu nastavit pouze čas. Tělo computeru BC 16.12: typ CR 2032 / doba životnosti 1,5 roku* Tělo computeru BC 16.12 STS: typ CR 2032 / doba životnosti 1 rok* Vysílač rychlosti: typ CR 2032 / doba životnosti 1 rok* Vysílač frekvence šlapání: typ CR 2032 / doba životnosti 1 rok* *při používání trvajícím jednu hodinu denně

4. Důležité pokyny / odstraňování poruch

4.1.2 Odstraňování poruch

Žádná rychlost: – Je computer správně zaklapnutý do držáku? – Zkontrolujte vzdálenost od magnetu ke snímači (max. 5 mm) (u STS max. 12 mm). – Je magnet správně umístěný? Nesprávná rychlost: – Jsou na kole namontovány 2 magnety? – Je správně nastaven rozměr kola? Další řešení problémů najdete vnašich odpovědích na často kladené otázky na adrese www.sigmasport.com.100

4.1.3 Min. / max. / tovární nastavení

Standardní Min. Max. Jednotka Aktuální rychlost 0,0 0 199,8 kmh / mph Jízdní trasa 0,00 0,00 9.999,9 km / mi Doba jízdy 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Průměrná rychlost 0,00 0,00 199,8 kmh / mph Max. rychlost 0,00 0,00 199,8 kmh / mph Frekvence šlapání 0 0 180 rpm Průměrná frekvence šlapání 0 0 180 rpm Čas 00:00 00:00 23:59 hh:mm Stopky 00:00,0 00:00,0 9:59:59 mm:ss,1/10 h:mm:ss Odpočítávání 0:00:00 0:00:00 9:59:59 h:mm:ss TS trasa 0,00 0,00 9.999,9 km / mi TS čas 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss Teplota 0,0 -10 / 14 70 / 158 °C / °F Celková trasa 1 + 2 0 0 99.999 km / mi Celková trasa 0 0 999.99 km / mi Celkový čas 1 + 2 0:00 0:00 9999:59 h:mm h.hhh:mm Celkový čas 0:00 0:00 19.999 h:mm hh.hhh Rozměr kola 1 + 2 2.155 500 3.999 mm

4. Důležité pokyny / odstraňování poruch101

Ručíme vůči našemu příslušnému smluvnímu partnerovi za vady podle zákonných předpisů. Se žádostí o poskytnutí záruky se obraťte na obchodníka, u kterého byl cyklistický computer zakoupen. Svůj cyklistický computer můžete také zaslat společně s dokladem o koupi a všemi díly příslušenství na následující adresu. Dbejte při tom na dostatečné poštovné. Nárok na záruku existuje při vadách materiálu a chybách zpracování. Záruka se nevztahuje na baterie, opotřebitelné díly a opotřebení v důsledku komerčního použití nebo nehod. Nárok na záruku existuje pouze tehdy, když vlastní výrobek SIGMA nebyl svévolně otevřen a je přiložen doklad o koupi.

5. Záruční ustanovení

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Strasse 15 D-67433 Neustadt an der Weinstrasse Tel.: +49 (0) 63 21- 91 20 -118 Fax.: +49 (0) 63 21- 91 20 -34 E-mail: service@sigmasport.com Při oprávněném nároku na poskytnutí záruky obdržíte přístroj výměnou. Nárok vzniká pouze na model, který je vsoučasné době aktuální. Výrobce si vyhrazuje právo technických změn. Baterie se nesmějí likvidovat sdomovním odpadem (evropský zákon obateriích)! Odevzdejte prosím baterie na příslušném sběrném místě klikvidaci odpadu.Elektronické přístroje se nesmějí likvidovat s domovním odpadem. Odevzdejte prosím přístroj na příslušném sběrném místě k likvidaci odpadu. LI=Lithium LI102 Cuprins
