用户手册 Art 135mm F1.4 DG SIGMA

感谢您购买Sigma镜头，请仔细阅读本说明书，正确理解镜头的功能、操作以及注意事项，同时享受拍摄的乐趣。

警告!! 安全防护措施

• 请勿通过镜头直视太阳或强光。否则，会对眼睛或视力造成损害。
• 单独放置镜头或镜头与相机组合放置时，请盖上镜头前盖。否则存在聚光，导致火灾的可能性。
• 卡口的形状及其周围的部分非常复杂。请小心处理，避免造成伤害。
• 使用三脚架时，请选择强度合适的产品。强度不足的，可能导致翻倒。
• 这支镜头有内置磁铁。请将它与诸如心脏起搏器之类的医疗设备保持至少5厘米的距离，以免产生不利影响。
• 请不要将有磁条的信用卡（或者任何其他对磁场敏感的物体）放在镜头附近，以免损坏存储在卡上的数据。

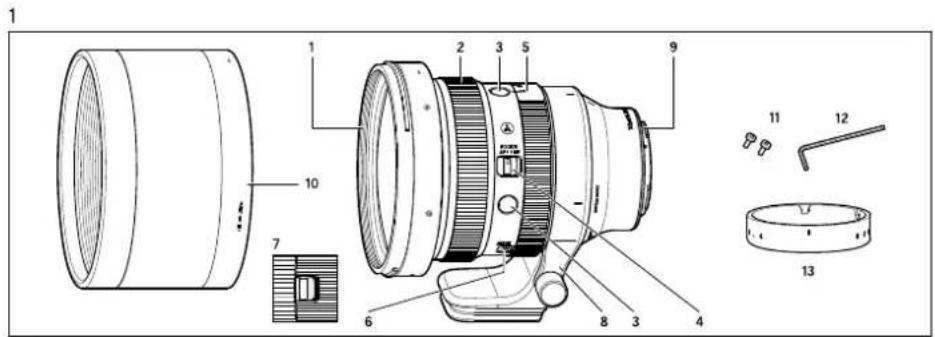

部件说明 (图1)

1. 滤镜螺纹
2. 对焦环
3. AFL(自动对焦锁定)钮
4. 对焦模式选开关
5. 光圈环
6. 光圈环切换键
7. 光圈环锁定钮
8. 三脚架座
9. 卡口
10. 镜头遮光罩
11. 安全固定螺丝(2枚)
12. 六角扳手
13. 保护环

注意

在相机菜单中使用“开”或“关”控制镜头像差校正的相机上，请将所有像差校正功能设置为“开(自动)。

安装镜头

镜头的装卸方法，请参考您所使用相机的使用说明书。

- 卡口（图-9）有电子触点。如果划伤或污垢，请小心，否则可能会导致故障或故障。

对焦

若要选用自动对焦，请将对焦模式选开关图1-4)拨至“AF”位置。选用手动对焦，可将对焦模式选开关拨至“MF”位置，您即可通过旋转对焦图1-2)手动对焦。

- 相机机身的对焦模式的更改和设定，请参照相机使用说明书。

规格

- 尺寸和重量包含 L卡口。

- 镜头所使用之玻璃材料，绝无有害环境之铅及砷等物。

AFL(自动对焦锁定)键

当AF(自动对焦)工作时，按AFL钮(图1-3)可以停止自动对焦(AF锁定/AF停止功能)。

- 部分相机不支持该功能钮。

- 部分相机可以自定义 AFL钮，具体请参见相机的使用说明。

光圈环(图1-5)

由一个光圈环组成。该光圈环可以在在光圈优先自动模式和手动曝光模式下，用来调整光圈值。

- 部分相机不支持该功能。

- 关于如何调整曝光，请参见相机的使用说明。

光圈环切换键(图1-6)

可以通过该切换键对光圈环进行有效和取消的设置，且该功能对拍摄视频有效。可以将切换键设置为OFF”来取消光圈环功能。

光圈环锁定钮

当光圈设置到 A”时使用光圈环锁定钮，它将被固定在A上。当通过相机调节-stop时，该功能将很有用(图2)。

当光圈环设置在A位置以外的其他位置上时使用光圈环锁定钮，光圈环依旧可以在最小至最大光圈值范围内旋转。当通过光圈环调节-stop时，该功能将很有用(图3)。

一脚架座

此镜头附带三脚架座，当放松三脚架座旁的旋钮，镜头可以自由转动，便于作水平或垂直放置相机，轻松进行需要的创作(图4)。

该镜头可以去掉三脚架座，以方便携带以及手持拍摄。

1. 需要卸除一脚架座时，首先松开将一脚架座旁的旋钮，按(图5)操作，将锁钮栓旋转至REMOVE位置。

2. 将锁钮栓拔离固定位置，并按图6)箭头方向垂直拔出，脚架座便可拆卸下来。

- 可反向重复以上程序，将三脚架座装回到镜身上。

- 在镜头不需要卸除或装配三脚架座时，切记不可将锁钮栓旋至REMOVE位置，否则可使镜头和机体脱落坠地，同时请将锁钮锁紧。

- 当镜头装在相机上时，无法卸除三脚架座。

- 该产品已兼容阿卡瑞士 (Arca Swiss)快装板旋钮锁扣。请确保旋紧并固定好。本产品并不兼容手动夹锁式。部分手动夹锁式。可以安装，但无法稳固且不保证安全(图7)。

- 请确保，2个安全固定螺丝（提供的）保持长期固定状态，这样阿卡瑞士快装板不会掉落。请(8)所示，使用六角扳手安装安全固定螺丝。

肩带

请按(图9)方法安装肩带。

镜头结构	13-17
视角	18.2^
最细光圈	F 16
最近对焦距离	110 cm
最大放大倍率	1:6.9

保护环

随镜附送的附件-[保护环]，用以保护拆除三脚架座之后所露出的部位，同时可提高手持镜头的操控性和手感。拆除三脚架座，才可在镜头上安[保护环]；如图10所示，[保护环]上的标示对准镜头上相同的标示，便可把[保护环]直接套入镜头至稳固。

从镜头上取下保护环时，只需从反方向直接拔出。

- 携带镜头时，请勿握持保护环位置，这样可能导致镜头与保护环脱离，导致镜头坠地。

镜头遮光罩

镜头的遮光罩，有助于防止由于拍摄区域外过亮的照明引起的耀斑或鬼影。安装遮光罩时，请沿顺时针方向转动至停止位置(图11)。

拆卸遮光罩时，请向下按住a)按钮，并逆时针旋转遮光罩(图12)。

- 当您不使用时，遮光罩可以反向安装，便于收纳。

保存、使用中的注意点

• 由于潮湿的关系可能导致发霉或生锈。长期不用的时候，请与干燥剂一起放置在密闭性好的容器内保管。请勿放置在有樟脑丸、防虫剂等的地方。
• 请勿直接触摸镜片表面。灰尘或污垢可以用吹灰球或镜头刷轻轻除去。指纹等，可以使用市面上销售的镜头清洁液和擦镜纸轻轻擦拭。汽油、稀释(香蕉水)等有机溶剂切勿使用。
• 该镜头有防尘防滴溅结构。虽然该结构可以让镜头在轻微小雨中继续使用，但并不表示镜头防水，所以请防止大量水泼溅到镜头上。镜头内部结构、镜片组件以及电气部件会因为进水而导致损坏，甚至无法修复。
• 环境温度突变时，镜头内部可能产生水蒸汽结露现象。从寒冷室外进入温暖屋内时，请放置在镜头包或者封口塑料袋中，直至镜头温度与环境温度相近时再取出。

滤镜口径	105 mm
尺寸(最大直径x长度)	111.7 × 135.5 mm
重量	1.430 g

图1-12

感謝購買適馬鏡頭。請仔細閱讀這本使用說明書，以正確理解鏡頭的功能、操作及操作注意事項，並享受拍攝的樂趣。

警告!!: 安全防範措施

• 不可用鏡頭直接觀看太陽，否則，眼睛將受傷害，或有損視力。
• 鏡頭不管連接在機身上或分開置放，在陽光下必須蓋上鏡頭蓋，此乃防範鏡頭轉變為聚光鏡功能，使陽光聚焦而產生火警危險。
• 接環的形狀及其周邊的部件是非常複雜的，請小心操作，以免受傷。
• 請選用適當的三腳架連接座支撐此鏡頭，否則會令其倒下。
• 鏡頭內置磁石，請把鏡頭與如心臟起搏器等醫療設備保持至少5厘米的距離，因有可能對其產生不良的影響。
• 請勿將附有磁帶的信用卡 (或任何其他對磁場敏感的物件)靠近鏡頭，因有可能會損壞卡上所存儲的數據。

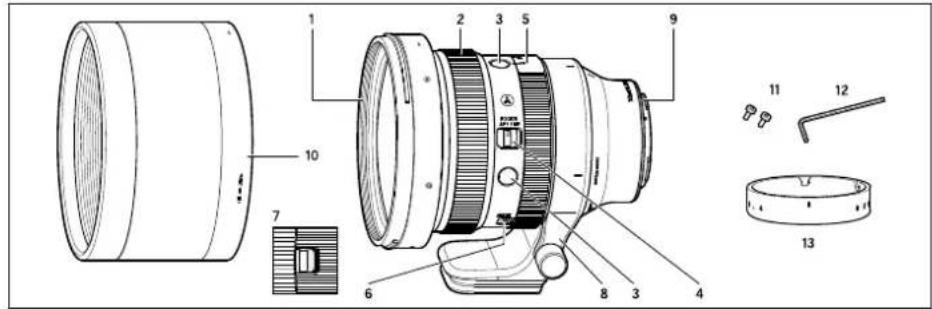

部件說明 (圖)

1. 濾鏡螺絲紋
2. 對焦環
3. AFL 键
4. 對焦模式選擇按鈕
5. 光圈環
6. 光圈環啟用開關
7. 光圈環鎖定掣
8. 腳架連接座
9. 接環
10. 鏡頭遮光罩
11. 安全防脱螺絲(2枚)
12. 六角匙
13. 保護環

注意

所有相機內的鏡頭像差修正均以相機選單中使用“開啟”或“關閉”來控製，請將所有像差修正功能設定為“開啟”(自動)。

安裝鏡頭

有關如何安裝到相機或從相機上拆下的詳細資料，請參閱相機使用說明書。

- 請小心處理鏡頭接環表面上的電子觸點，划痕或污垢可能會造成故障或損壞。

對焦

自動對焦操作，將鏡身上對焦鈕圖1-4)設定為AF位置；若閣下欲手動調較焦距，這可將鏡身上對焦鈕設定

為MF位置，繼而轉動對焦環圖1-2)作焦距調較。 - 對焦模式的更改和設定，請參閱相機操作手冊。

AFL鍵

在操作自動對焦時按AFL鍵(圖1-3)，可以取消自動對焦(自動對焦鎖定/自動對焦停止功能)。

- 在某些相機上使用時，AFL鍵不能操作。

- 某些相機可以自設 AFL鍵的功能，詳情請查閱相機的使用說明書。

光圈環 (圖1-5)

設置光圈環，可於光圈先決自動模式和手動曝光模式下調節光圈值。

- 在某些相機上使用時，光圈環不能操作。 - 請查閱相機的使用說明書以了解如何調節曝光。

光圈環啟用開關 (圖 1-6)

可以選擇啟動/停用光圈環的啟用，此功能於影片攝錄時也有效。要取消啟動光圈環的啟用，請將開關設置為“OFF”。

光圈環鎖定掣

如光圈設置為A時使用光圈環鎖定掣，光圈環則會固定在A位置上。此功能將有用於運用相機調節光圈級數之時(圖2)。

如光圈是設置於A以外的任何光圈設定時使用光圈環鎖定掣，仍可以轉動光圈環以變換從最大至最小之間的光圈值。此功能將有用於運用光圈環調節光圈級數之時(圖3)。

腳架連接座

此鏡附上腳架連接座，當放鬆架座旁的鎖鈕，鏡頭可隨機體自由轉動或作水平式、垂直取宗拍攝圖4)。如何卸除腳架連接座

該鏡頭具有可拆卸的腳架連接座。方便手持拍攝和移動使用。

1. 鬆開腳架連接座鎖鈕栓，將三腳架插座標記對準REMOVE位置(圖5)。
2. 如(圖6)所示，沿箭頭方向筆直拉出腳架連接座。
3. 可重覆以上程序，將腳架連接座裝配回鏡身上。
4. 在鏡頭不需卸除或裝配回腳架連接座時，切記不可將腳架連接座上的標示旋至REMOVE位置，此可導致鏡頭和機體脫落墮地，同時請將鎖鈕緊鎖。
5. 常鏡頭已裝配在機體時，請不要卸除腳架連接座
6. 本產品兼容 Arca Swiss螺絲鈕夾。請確保上緊螺絲和安裝穩固。本產品並不適用於槓桿式夾具，雖有些槓桿式夾具合用，但不能安全地穩固安裝圖7)。
7. 請確保 2 根安全定位螺絲(附送)是一直穩固上緊 'Arca Swiss夾具便不會脫落。如圖8)所示，請使用六角匙從安全防脫螺絲孔位置安裝安全防脫螺絲。

規格

• 尺寸和重量包括 L接環。
• 鏡頭所使用之玻璃材料，絕無有害環境之鉛及砷等物。

鏡頭結構	13 – 17
視角	18.2°
最細光圈	F 16
最近對焦距離	110 cm
最大放大倍率	1 : 6.9

肩带

請將肩帶繫於圖9所示部份。

保護環

隨鏡附送的附件-[保護環]，用以保護拆除三腳架連接座後所露出的部位，同時可加強手持鏡頭的操控。拆除三腳架連接座，才可在鏡頭上安裝保護環]；如圖(10)所示，將保護環]上的標示對準鏡頭上相同的標示，便可把[保護環]直接套入鏡頭至穩固。

只需從反方向直接拉出，便可從鏡頭上移去[保護環]。 - 揣帶鏡頭時，請勿把持保護環位置，因這可把保護環脫離，導致鏡頭墜地。

鏡頭遮光罩

使用鏡頭遮光罩，有助於防止由畫面以外的光線所引起的耀光和鬼影之影像產生。把遮光罩接上鏡頭，並順時針方向轉動遮光罩，直至不能轉動便完成安裝圖11)。按下按鈕(a)，然後逆時針方向轉動遮光罩至停止轉動，便可取下遮光罩(圖12)。

- 不需要使用時，遮光罩可以反方向，以倒置方式安裝在鏡頭上。

保養及存放

• 應避免撞擊或直接置放在酷熱、極冷或潮濕的環境下。
• 如果要長期存放，宜選擇陰涼乾爽及通風良好的地方。為了保護鏡頭的加膜層，宜遠離防蟲丸或防蟲丸發出氣體的地方。
• 鏡片上的污垢或指紋可用柔軟微濕的鏡頭布或鏡頭紙清潔，惟切勿用溶劑、苯或其他有機清潔劑。
• 鏡頭具有防塵及防水濺結構。這結構雖然可以讓鏡頭在微雨中使用，但並不等同於防水，因此請防止大量的水濺在鏡頭上。要修復被水損壞的內部機件、鏡片和電子零件是不切實際。
• 溫度突變可能會令鏡頭表面凝結霧氣或水點，因此在天氣寒冷時進入暖和的室內環境，最好將鏡頭放在鏡頭袋內，直至鏡頭溫度接近室溫為止。

濾鏡口徑	105 mm
尺寸(最大直徑x長度)	111.7 × 135.5 mm
重量	1.430 g

그림1-12

1

只适用于中国 产品中有害物质的名称及含量 镜头

备注	本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
10	10或5团形含义:此标识是适用于在中国境内销售的电子讯息产品的环保使用期限。此产品使用者只要遵守安全和使用上的注意事项,从生产之日起的十年或五年期间不会对环境污染,也不会对人身和财产造成重大影响。

制造商：株式会社适马 日本神奈川县川崎市麻生区栗木2-8-15号

进口商：适马贸易（上海）有限公司

售后服务：400-852-8080 代表：021-6233-1086

或登录适马中国官方主页 www.sigma-photo.com.cn 2025年9月印刷

Made in Japan / 日本制造
