BEDIENUNGSANLEITUNG Art 135mm F1.4 DG SIGMA

Bedienungsanleitung 7

Mode d'emploi 10

Vielen Dank, dass Sie sich für dieses Sigma Objektiv entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der erstmaligen Verwendung des Objektivs sorgfältig durch, um die Funktionen, die Bedienung und die Vorsichtsmaßnahmen richtig zu verstehen, und um viel Spaß beim Fotografieren zu haben.

ACHTUNG!! : VORSICHTSMASSNAHMEN

– Schauen Sie nie direkt durch das Objektiv in die Sonne, da dies zu Verletzungen am Auge oder gar zum Verlust des Sehvermögens führen kann.

– Unabhängig davon, ob das Objektiv an der Kamera angebracht ist oder nicht, setzen Sie es bitte keinesfalls ohne Frontdeckel der direkten Sonneneinstrahlung aus. Dies gilt, um einen Brand zu vermeiden, der durch das Objektiv einfallende und gebündelte Strahlen ausgelöst werden könnte.

- Die Form des Anschlusses und seiner anliegenden Teile sind recht komplex. Bitte seien Sie vorsichtig bei der Handhabung, um Verletzungen zu vermeiden.

- Bitte wählen Sie ein stabiles Stativ, das für den Einsatz mit einem Objektiv wie diesem ausgelegt ist. Ein ungeeignetes Stativ könnte einen Sturz verursachen.

- Dieses Objektiv hat einen eingebauten Magneten. Bitte halten Sie es daher mindestens 5cm von medizinischen Geräten wie Herzschrittmachern fern, da es diese beeinträchtigen könnte.

- Bitte platzieren Sie weder Kreditkarten mit Magnetstreifen, noch andere magnetempfindliche Gegenstände in der Nähe des Objektivs, da dies die auf der Karte gespeicherten Daten beschädigen könnte.

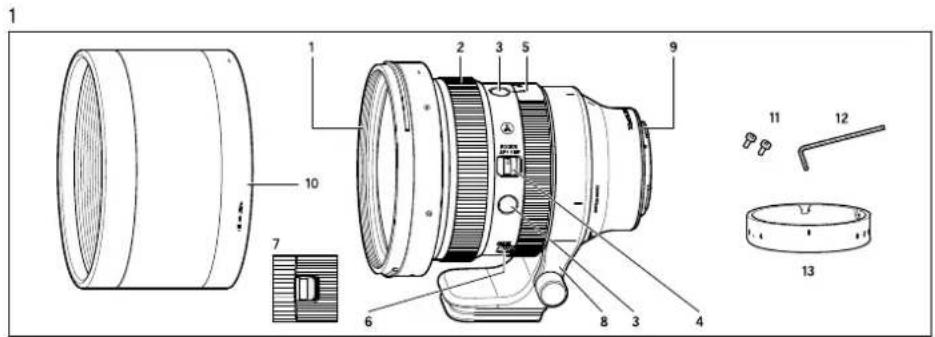

BESCHREIBURUNG DER TEILE (Abb.1)

1. Filtergewinde

2. Entfernungsring

3. AFL-Taste

4. Fokussierschalter

5. Blendenring

6. Blendenring-Klick-Schalter

7. Blendenring- Sperrschalter

8. Stativanschluß

9. Anschluß

10. Gegenlichtblende

11. Sicherungsschrauben (2 Stück)

12. Sechskantschlüssel

13. Gummiabdeckung

ACHTUNG

An Kameras, bei denen die Objektiv-Aberrationskorrektur im Kameramenü mit „ON“ oder „OFF“ gesteuert wird, stellen Sie bitte alle Aberrationskorrektur-funktionen auf „ON“ (AUTO).

ANSETZEN AN DAS KAMERAGEHÄUSE Einzelheiten zum Ansetzen an das Kameragehäuse und auch zum Abnehmen vom Kameragehäuse finden Sie in der Bedienungsanleitung der Kamera.

- Am Objektivanschluss befinden sich elektrische Kontakte. Behandeln Sie diese bitte vorsichtig und halten Sie sie sauber, da Kratzer oder Schmutz zu Fehlfunktionen oder Schäden führen können.

FOKUSSIEREN

Um die Autofokus-Funktion zu nutzen, stellen Sie den Fokusschalter (Abb.1_4) am Objektiv auf die AF-Position. Wenn Sie manuell fokussieren möchten, stellen Sie den Fokusschalter am Objektiv auf die MF-Position. Sie können die Schärfe nun durch Drehen am Fokusring (Abb.1_2) einstellen.

- Einzelheiten zum Ändern der Fokussierbetriebsart der Kamera entnehmen Sie bitte der Bedienungsanleitung der Kamera.

AFL-TASTE

Der Autofokus kann während des AF-Betriebs durch Drücken der AFL-Taste (Abb.1_3) abgeschaltet werden (AF-Lock/AF-Stop-Funktion).

- In Kombination mit manchen Kameras funktioniert die AFL-Taste nicht.

- An diversen Kamergehäusen kann die Funktion der AFL-Taste individualisiert werden. Die Details dazu entnehmen Sie bitte der Bedienungsanleitung der Kamera.

BLENDENRING (Abb.1\_5)

Der Blendenring ist hilfreich, um in der Zeitautomatik und im manuellen Belichtungsmodus den Blendenwert anzupassen.

- In Kombination mit manchen Kameras funktioniert der Blendenring nicht.

– Lesen Sie bitte in der Bedienungsanleitung nach, wie die Belichtung eingestellt wird.

BLENDENRING-KLICK-SCHALTER (Abb.1_6) Mittels des Blendenring-Klick-Schalters kann ein stufenloses verstellen der Blende aktiviert oder deaktiviert werden. Diese Funktion ist für Filmaufnahmen wichtig. Um das stufenweise verstellen der Blende zu deaktivieren, stellen sie den Schalter auf „OFF“.

BLENDENRING-SPERRSCHALTER

Betätigen Sie den Blendenring-Sperrschalter, während der Blendenring auf A eingestellt ist, um den Blendenring auf A zu fixieren. Das ist die Position, wenn Sie die Blende über die Kamera einstellen möchten (Abb.2). Betätigen Sie den Blendenring-Sperrschalter, während sich der Blendenring auf einer anderen Blendeneinstellung als A befindet, kann der Blendenring zwischen der maximalen und minimalen Blende hin und her gedreht werden. Das ist die Position, wenn Sie die Blende über den Blendenring am Objektiv einstellen möchten (Abb.3).

STATIVANSCHLUß

Das Objektiv ist mit einem Stativsockel versehen. Wenn Sie den Feststellknopf lösen, läßt sich das Objektiv frei im Ring des Stativsockels drehen. Dadurch ist es möglich, die Kamera exakt für Hoch-oder Querformataufnahmen auszurichten (Abb.4).

Falls gewünscht kann die Stativschelle vom Objektiv gelöst werden, um eine bequemere Handhabung beim Fotografieren aus der freien Hand zu erreichen.

1. Hierzu lösen Sie bitte zuerst die Arretierschraube der Stativschelle und bringen die Index-Markierung der Schelle mit der „REMOVE“ Position zur Deckung (Abb.5).

2. Danach ziehen Sie die Schelle gerade nach hinten (Richtung Kameraanschluss) vom Objektiv ab, wie in Abbildung 6 dargestellt.

- Wenn Sie die Stativschelle wieder anbringen möchten, gehen Sie bitte in der umgekehrten Reihenfolge wie oben beschrieben vor.

- Bitte stellen Sie die Stativschelle ausschließlich zur De- und Montage auf die „REMOVE“ Position, da sich andernfalls das Objektiv versehentlich von der Schelle lösen und stürzen könnte. Bitte denken Sie immer daran, die Arretierschraube der Stativschelle wieder anzuziehen, um ein unbeabsichtigtes Verdrehen des Objektives zu verhindern.

- Während das Objektiv an der Kamera montiert ist, lässt sich die Stativschelle nicht vom Objektiv abnehmen.

- Dieses Produkt ist mit der Arca Swiss Schnellspannvorrichtung mit Feststellschraube kompatibel. Achten Sie bitte darauf, dass es fest angeschraubt und sicher befestigt ist. Dieses Produkt ist nicht für Schnellspannvorrichtungen mit Hebel geeignet. Bei einigen auf dem Markt erhältlichen Schnellspannvorrichtungen mit Hebel lässt sich die Stativschelle nicht ausreichend sicher befestigen (Abb.7).

– Achten Sie bitte darauf, dass die beiden beiliegenden Sicherungsschrauben immer angezogen sind, sodass die Arca Swiss Schnellspannvorrichtung nicht herunterfällt. Benutzen Sie den Sechskantschlüssel, um die Sicherungsschrauben wie in Abb.8 gezeigt, in die Sicherungsschraubengewinde einzudrehen.

TRAGERIEMEN

Bitte befestigen Sie den Trageriemen so an den Ösen des Objektivs, wie es in Abb.9 gezeigt wird.

GUMMIABDECKUNG

Für dieses Objektiv gibt es ein Zubehörteil [Gummiabdeckung], um die nach dem Abnehmen der Stativschelle erscheinende Nut abzude-

cken und das Objektiv dadurch komfortabler für die Freihandfotografie zu gestalten. Entfernen Sie zunächst die Stativschelle, um die Gummiabdeckung am Objektiv anzubringen. Dann positionieren Sie die Markierung der Gummiabdeckung in der Flucht der Markierung auf dem Objektiv, wie in der Abbildung 10 gezeigt. Dann schieben Sie die Abdeckung gerade auf das Objektiv, bis sie in der Nut sitzt. Um die Abdeckung vom Objektiv zu entfernen, ziehen Sie diese in entgegengesetzter Richtung herunter.

- Bitte transportieren Sie das Objektiv nicht, indem Sie es lediglich an der Gummiabdeckung tragen, da sich die Abdeckung dadurch lösen und das Objektiv herunterfallen könnte.

GEGENLICHTBLENDE

Diese Gegenlichtblende hilft, Reflexe und Geisterbilder zu vermeiden, die durch starke Lichtquellen außerhalb des Bildbereichs verursacht werden können. Setzen Sie die Gegenlichtblende an und drehen Sie sie im Uhrzeigersinn bis zum Anschlag (Abb.11). Um die Gegenlichtblende abzunehmen, drehen Sie sie bei gedrückt gehaltener Taste (a) gegen den Uhrzeigersinn bis zum Anschlag (Abb.12).

- Während des Nichtgebrauchs kann die Gegenlichtblende in übergestüpter Form angesetzt werden.

PFLEGE UND AUFBEWAHRUNG

• Setzen Sie das Objektiv nicht harten Stößen, extrem hohen bzw. niedrigen Temperaturen oder hoher Luftfeuchtigkeit aus.
• Wählen Sie für längere Lagerung einen kühlen, trockenen und möglichst gut belüfteten Ort. Vermeiden Sie die Lagerung in der Nähe von Chemikalien, deren Dämpfe die Vergütung angreifen könnten.
• Verwenden Sie zur Entfernung von Schmutz oder Fingerabdrücken auf Glasflächen keinesfalls Verdünner, Benzin oder andere organische Reinigungsmittel, sondern ein sauberes, feuchtes Optik-Reinigungstuch oder Optik-Reinigungspapier.
• Das Objektiv ist staub- und spritzwasserge- schützt. Aufgrund seiner Konstruktion kann das Objektiv bei leichtem Regen verwendet werden. Das aber ist nicht gleichbedeutend mit wasserdicht. Vermeiden Sie daher, dass große Wassermengen auf das Objektiv

gelangen. Es ist oftmals nicht möglich, innere Mechanismen, Linsenelemente und elektrische Komponenten zu reparieren, die durch Wasser beschädigt wurden.

- Temperaturschocks können zum Beschlagen des Objektives und seiner Glasflächen führen. Beim Wechsel aus der Kälte in ein geheiztes Zimmer empfiehlt es sich, das Objektiv solange im Köcher oder der Fototasche zu belassen, bis es die Zimmertemperatur angenommen hat.

TECHNISCHE DATEN

— Abmessungen und Gewicht beziehen sich auf das Objektiv mit L-Mount.
— Das Glas, das für das Objektiv verwendet wird, enthält kein umweltschädliches Blei und Arsen.

Glieder - Linsen 13 – 17

Diagonaler Bildwinkel 18.2°

Kleinste Blende F 16

Naheinstellgrenze 110 cm

Größter 1:6.9

Abbildungsmaßstab

Filterdurchmesser ∅ 105 mm

Größe (Maximaler ∅ 111.7 × 135.5 mm Durchmesser x Länge)

Gewicht 1.430 g

Fig. 1–12

MONTERA PÅ KAMERAHUSET

DE: Entsorgung von Elektro- und Elektronikgeräten aus privaten Haushalten.

Entsorgung von Elektro- und Elektronikgeräten (Anzuwenden in der Europäischen Union und anderen europäischen Ländern mit entsprechend geregeltem Abfall-Sammelsystem).

SIGMA unterstützt den Umweltschutz. Diese Produkt und die enthaltenen Zubehörteile erfüllen die Anforderungen der WEEE-Richtlinie. Bitte bewahren Sie diese Information auf. Dieses Symbol weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen Sie dieses zur Entsorgung. Batterien und Akkus sollten separat entsorgt werden.

DE: Die CE-Kennzeichnung ist eine Konformitätserklärung des Herstellers, die dokumentiert, daß das betreffende Produkt die Anforderungen von EG-Richtlinien einhält.

SIGMA (Deutschland) GmbH

Carl Zeiss Str. 10/2, D 63322 Rödermark, F.R.GERMANY

Sales: 06074 / 865160

Service: 06074 / 865 16 65

Support: 06074 / 86516 88

E-Mail: [e-mail]

DE: Die folgende Software wird zum Erstellen der Firmware für dieses Produkt verwendet.
