Type de produit	Objectif à focale fixe
Marque	Sigma
Modèle	Art 135mm F1.4 DG
Monture	L-Mount (Leica)
Focale	135 mm
Ouverture maximale	f/1.4
Ouverture minimale	f/16
Construction optique	13 lentilles en 17 groupes
Angle de champ	18.2°
Distance minimale de mise au point	110 cm
Rapport de reproduction	1:6.9
Diamètre de filtre	105 mm
Dimensions (Diamètre × Longueur)	111.7 × 135.5 mm
Poids	1 430 g
Mise au point	Autofocus et manuelle (AF/MF)
Bouton AFL	Verrouillage autofocus
Bague de diaphragme	Avec crantage réglable (ON/OFF)
Collier de trépied	Compatible Arca Swiss, amovible
Pare-soleil	Inclus, montage à baïonnette
Résistance	Résistant à la poussière et aux éclaboussures
Alimentation	Alimenté par le boîtier
Précautions	Ne pas regarder le soleil, éviter champs magnétiques (aimant intégré)
Nettoyage	Chiffon doux, pas de solvants
Entretien	Stockage au sec, à l'abri des chocs
Pièces détachées incluses	Collier de protection, pare-soleil

FOIRE AUX QUESTIONS - Art 135mm F1.4 DG SIGMA

Comment fixer l'objectif sur l'appareil ?

Alignez le repère de la monture de l'objectif avec celui du boîtier, puis tournez l'objectif dans le sens des aiguilles d'une montre jusqu'au déclic. Consultez le mode d'emploi du boîtier pour plus de détails.

Comment activer la mise au point automatique ?

Placez le sélecteur de mise au point sur la position AF. Sur certains boîtiers, il faut également sélectionner le mode AF dans le menu.

Que faire si la bague de diaphragme ne tourne pas ?

Vérifiez que le commutateur de bague de diaphragme est sur ON (crantage activé). Si le curseur de verrouillage est sur A, la bague est bloquée en mode A.

Comment retirer le collier de trépied ?

Dévissez le bouton de serrage, alignez le trait du collier sur le repère REMOVE, puis tirez le collier vers l'arrière. Ne le faites que lorsque l'objectif n'est pas monté sur le boîtier.

Le pare-soleil peut-il se monter à l'envers pour le rangement ?

Oui, le pare-soleil peut être attaché à l'envers sur l'objectif en tournant dans le sens inverse jusqu'au blocage.

Quelles précautions prendre avec l'aimant intégré ?

Maintenez l'objectif à au moins 5 cm des dispositifs médicaux comme les stimulateurs cardiaques. Évitez de placer des cartes magnétiques à proximité.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec. N'utilisez jamais de dissolvant, d'essence ou de solvants organiques qui pourraient endommager le revêtement.

L'objectif est-il étanche ?

Il est résistant à la poussière et aux éclaboussures, mais pas étanche. Évitez les fortes pluies ou l'immersion.

Que faire en cas de condensation interne ?

Laissez l'objectif s'acclimater progressivement à la température ambiante dans un étui. Ne l'utilisez pas tant que la buée n'a pas disparu.

Comment verrouiller la bague de diaphragme sur la position A ?

Réglez la bague de diaphragme sur A, puis actionnez le curseur de verrouillage. La bague sera alors bloquée et l'ouverture contrôlée par le boîtier.

MODE D'EMPLOI Art 135mm F1.4 DG SIGMA

Nous vous remercions d'avoir acheté un objectif Sigma. Veuillez lire attentivement ce mode d'emploi afin de bien appréhender les fonctions de l'objectif, son maniement et les précautions à prendre lors de sa manipulation, et de savourer votre plaisir à prendre des photos.

AVERTISSEMENT!! : PRECAUTIONS D'UTILISATION

- Ne regardez jamais le soleil à travers l'objectif. Ceci pourrait entraîner une cécité définitive.

- Ne pointez pas l'objectif seul ou monté sur le boîtier vers le soleil sans son bouchon de protection avant. La concentration des rayons du soleil pourrait provoquer un incendie.

- La structure de la monture et les pièces qui la composent sont très complexes. Veuillez être prudent lorsque vous les manipulez afin de ne pas vous blesser.

- Pour supporter cet objectif, veuillez choisir un trépied robuste. Si le trépied n'est pas suffisamment solide, il peut causer la chute de l'ensemble.

- Cet objectif possède un aimant intégré. Veuillez le maintenir à une distance d'au moins 5cm des dispositifs médicaux tels que les stimulateurs cardiaques, il pourrait avoir un effet défavorable sur ces derniers.

- Veuillez ne pas placer de cartes de crédit comportant une bande magnétique (ou tout autre objet sensible au champ magnétique) à proximité de l'objectif, celui-ci pourrait endommager les données stockées sur la carte.

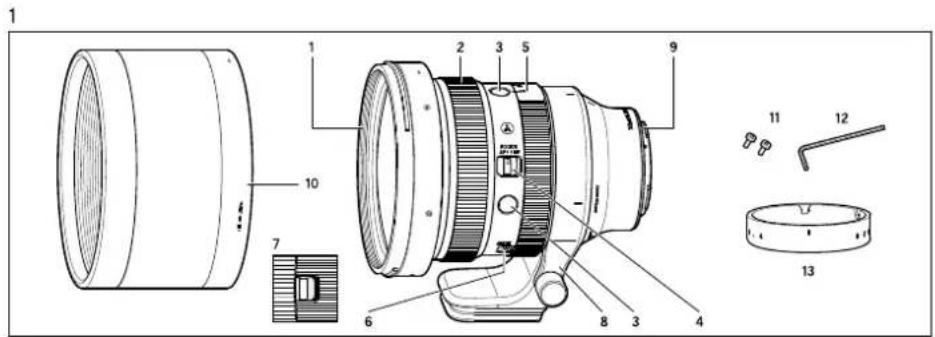

DESCRIPTION DES ELEMENTS (Fig.1)

1. Filetage pour filtre

2. Bague des distances

3. Bouton AFL

4. Sélecteur de mise au point

5. Bague de diaphragme

6. Commutateur de bague de diaphragme

7. Curseur de verrouillage de la bague de diaphragme

8. Attache pour trépied

9. Baïonnette

10. Pare-Soleil

11. Vis de butée de sécurité (2 pièces)

12. Clé BTR

13. Collier de Protection

AVERTISSEMENT

Sur les appareils photo où la compensation optique de l'objectif est contrôlée par 'ON' ou 'OFF' dans le menu de l'appareil, veuillez régler toutes les fonctions de compensation sur 'ON' (AUTO).

FIXATION SUR L'APPAREIL

Veuillez consulter le mode d'emploi de l'appareil pour plus d'informations sur la façon d'attacher ou de retirer l'objectif de l'appareil photo.

- La monture de l'objectif est pourvue de contacts électriques. Veuillez manipuler l'objectif avec toutes les précautions nécessaires,

des rayures ou poussières sur les contacts électriques pouvant provoquer des dommages ou dysfonctionnements.

MISE AU POINT

Pour une mise au point automatique, placez le sélecteur de mise au point (Fig.1-4) en position

"AF". Pour une mise au point manuelle, placez le sélecteur en position "MF", et ajustez le point en tournant la bague de mise au point (Fig.1-2).

- Veuillez vous référer au mode d'emploi du boîtier pour changer le mode de mise au point de l'appareil.

BOUTON AFL

Il est possible de désactiver l'autofocus en appuyant sur le bouton AFL (Fig.1-3) lorsque l'AF est en fonction (verrouillage AF / fonction d'arrêt AF).

- Le bouton AFL ne fonctionne pas avec certains boîtiers.

- Certains boîtiers permettent la personnalisation du bouton AFL. Veuillez vous référer au mode d'emploi de l'appareil pour plus de détails.

BAGUE DE DIAPHRAGME (Fig.1-5)

L'objectif comporte une bague de diaphragme qui permet d'ajuster le diaphragme en modes de Priorité à l'ouverture et d'Exposition Manuelle.

- L'activation de la bague de diaphragme ne fonctionne pas avec tous les boîtiers.

- Veuillez vous référer au mode d'emploi du boîtier.

COMMUTATEUR DE BAGUE DE DIAPHRAGME (Fig.1-6)

Il est possible d'activer ou désactiver le crantage de la bague de diaphragme, une fonctionnalité très utile pour la vidéo. Pour désactiver la bague, placez le commutateur sur "OFF".

CURSEUR DE VERROUILLAGE DE LA BAGUE DE DIAPHRAGME

Si vous actionnez le curseur de verrouillage de la bague de diaphragme lorsque celle-ci est réglée sur A, la bague de diaphragme sera bloquée sur A. Cette fonction permet de régler l'ouverture via le boîtier (Fig.2).

Si vous actionnez le curseur de verrouillage de la bague de diaphragme lorsque l'ouverture est sur un réglage autre que la valeur A, la bague de diaphragme peut être tournée de l'ouverture maximale à l'ouverture minimale. Cette fonction permet régler le diaphragme par l'intermédiaire de la bague de diaphragme (Fig.3).

ATTACHE POUR TREPIED ET COLLIER

Cet objectif est équipé d'une attache pour tré-pied. Lorsque vous relâchez le serrage du collier, l'objectif et l'appareil peuvent tourner librement pour positionner aisément le boîtier en position verticale ou horizontale (Fig.4).

Il est possible de détacher le collier de pied pour faciliter le cas échéant la prise de vue à main levée.

1. Pour ce faire, dévissez le bouton de serrage et alignez le trait du collier sur le repère REMOVE (Fig.5).

2. Tirez ensuite le collier vers l'arrière, comme indiqué sur la Fig.6, afin de le retirer.

- Pour replacer le collier de pied sur l'objectif, procédez de la même façon en sens inverse.

- Ne mettez jamais le collier sur la position REMOVE sauf pour le détacher ou le replacer, car l'objectif pourrait se détacher accidentellement et tomber. Veillez également à bien resserrer l'écrou de serrage pour éviter toute rotation intempestive.

- Le collier de pied ne peut être retiré lorsque l'objectif est monté sur un boîtier.

- Ce produit est conçu pour le système Arca Swiss avec vis de serrage. Veuillez-vous assurer qu'il soit vissé et fixé solidement. Ce produit n'est pas adapté au système à pince de serrage. Ces pinces de serrage n'assurent pas une fixation ferme et sécurisée (Fig.7).

- Veuillez vous assurer que les 2 vis de butée de sécurité (fournies) sont toujours en place de sorte que la plaque de standard Arca Swiss reste bien en place. Comme illustré (Fig.8), veuillez les attacher par les trous de vis de butée sécurité à l'aide de la clé BTR fournie.

BANDOULIERE

Veuillez attacher la bandoulière comme indiqué à la figure 9.

COLLIER DE PROTECTION

Cet accessoire, [collier de protection] est livré avec l'objectif dans le but de couvrir l'emplacement du collier de pied lorsque celui-ci est retiré et également améliorer la prise en main. Pour placer le [collier de protection] sur l'objectif, enlevez d'abord le collier de pied. Puis placez le repère du collier de protection] en face du repère correspondant sur l'objectif comme indiqué sur l'illustration (Fig.10). Enfin, poussez le collier de protection en le faisant glisser jusqu'à son maintien total. Pour retirer le collier de protection de l'objectif, tirez-le tout droit dans la direction opposée.

- Ne tenez pas l'objectif par le collier de protection lors du transport, car il pourrait se désolidariser, entraînant la chute de l'objectif.

PARE-SOLEIL

Ce pare-soleil protège l'objectif des rayons parasites et des lumières incidentes. Pour le fixer, placez-le comme indiqué et tournez dans le sens des aiguilles d'une montre jusqu'au blocage de la rotation (Fig.11).

Pour le détacher, tournez dans le sens inverse tout en appuyant sur le bouton (a) jusqu'au blocage (Fig.12).

- Lorsqu'il n'est pas utilisé, le pare-soleil peut être attaché à l'envers.

PRECAUTIONS ELEMENTAIRES ET RANGEMENT

• Ne pas exposer l'objectif aux chocs, ni à des températures extrêmes, ou à l'humidité.
• Si l'objectif n'est pas utilisé pendant longtemps, choisir un endroit frais, sec et bien ventilé. Ne pas placer l'objectif près de la naphtaline ou des produits anti-mites afin de ne pas détériorer le revêtement multicouche des lentilles.
• Ne pas utiliser de dissolvant, d'essence ou autre matière organique pour le nettoyage de saletés ou d'empreintes de doigts sur les éléments optiques.
• Cet objectif bénéficie d'une construction résistant à la poussière et aux éclaboussures. Bien que cette construction permette d'utiliser l'objectif sous une pluie légère, elle n'est pas synonyme d'étanchéité, il faut donc éviter que de grandes quantités d'eau n'éclaboussent l'objectif. Il est souvent difficile de réparer le mécanisme interne, les éléments de l'objectif et les composants électriques s'ils sont endommagés par de l'eau.
• Des écarts soudains de température peuvent causer de la condensation ou de la buée peut apparaître sur la lentille frontale. Lorsque vous pénétrez dans un local chauffé en venant d'un extérieur froid, il est recommandé de placer l'objectif dans un étui jusqu'à ce que sa température avoisine celle du local.

CARACTERISTIQUES

— Dimensions et poids indiqués pour la monture L.

— Les verres utilisés dans cet objectif ne contiennent aucune matière nuisibles à l'environnement telles que le plomb et l'arsenic.

Construction de l'objectif

13 – 17

Angle de champ 18.2°

Ouverture minimale F 16

Distance minimale de mise au point

110 cm

Rapport de reproduction

1 : 6.9

Diamètre de filtre ∅ 105 mm

Dimension:	111.7 × 135.5 mm
Diamètre x longueur

Poids 1.430 g

Fig. 1–12
