感谢您购买Sigma镜头，请仔细阅读本说明书，正确理解镜头的功能、操作以及注意事项，同时享受拍摄的乐趣。

警告!! 安全防护措施

• 请勿通过镜头直视太阳或强光。否则，会对眼睛或视力造成损害。
• 单独放置镜头或镜头与相机组合放置时，请盖上镜头前盖。否则存在聚光，导致火灾的可能性。
• 卡口的形状及其周围的部分非常复杂。请小心处理，避免造成伤害。
• 使用三脚架时，请选择强度合适的产品。强度不足的，可能导致翻倒。
• 这支镜头有内置磁铁。请将它与诸如心脏起搏器之类的医疗设备保持至少5厘米的距离，以免产生不利影响。
• 请不要将有磁条的信用卡（或者任何其他对磁场敏感的物体）放在镜头附近，以免损坏存储在卡上的数据。

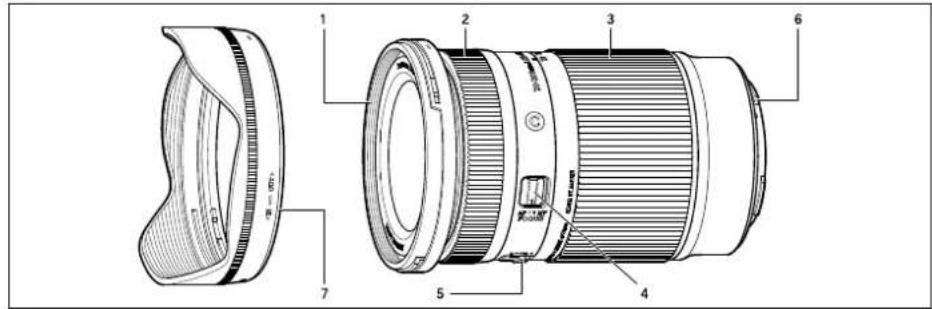

部件说明 (图1)

1. 滤镜螺纹
2. 对焦环
3. 变焦环
4. 对焦模式选开关
5. 变焦锁定控制钮
6. 卡口
7. 镜头遮光罩

注意

在相机菜单中使用“开”或“关”控制镜头像差校正的相机上，请将所有像差校正功能设置为“开(自动)。

安装镜头

镜头的装卸方法，请参考您所使用相机的使用说明书。

- 卡口 (图-6) 有电子触点。如果划伤或污垢，请小心，否则可能会导致故障或故障。

对焦

若要选用自动对焦，请将对焦模式选择钮拨至 A^^ 位置(图2)。

选用手动对焦，可将对焦模式选择钮拨至MF”位置(图3)，您即可通过旋转对焦环图1-2)手动对焦。

- 相机机身的对焦模式的更改和设定，请参照相机使用说明书。

变焦

转动变焦环(图1-3)，可以选择最合适的焦点距离进行构图。

规格

• 尺寸和重量包含 L卡口。
• 镜头所使用之玻璃材料，绝无有害环境之铅及砷等物。

变焦锁定控制钮

为了避免您在携带时，出现变焦筒自动伸出，该镜头特设了“变焦锁定控制钮”。使用变焦锁定时，请将变焦位置设定在20，控制钮推至LOCK"(锁定)位置(图4)。正常拍摄时，将控制钮推至反方向，即可正常变焦。

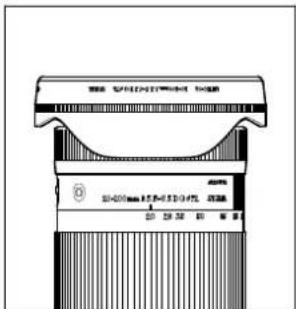

遮光罩

随镜附送的遮光罩，可以有效遮挡影响画面的有害光线。使用时，请确保遮光罩以顺时针方向正确安装并锁紧(图5)。

- 遮光罩可以反装，便于携带或存放(图6)。

保存、使用中的注意点

• 由于潮湿的关系可能导致发霉或生锈。长期不用的时候，请与干燥剂一起放置在密闭性好的容器内保管。请勿放置在有樟脑丸、防虫剂等的地方。
• 请勿直接触摸镜片表面。灰尘或污垢可以用吹灰球或镜头刷轻轻除去。指纹等，可以使用市面上销售的镜头清洁液和擦镜纸轻轻擦拭。汽油、稀释(香蕉水)等有机溶剂切勿使用。
• 该镜头有防尘防滴溅结构。虽然该结构可以让镜头在轻微小雨中继续使用，但并不表示镜头防水，所以请防止大量水泼溅到镜头上。镜头内部结构、镜片组件以及电气部件会因为进水而导致损坏，甚至无法修复。
• 环境温度突变时，镜头内部可能产生水蒸汽结露现象。从寒冷室外进入温暖屋内时，请放置在镜头包或者封口塑料袋中，直至镜头温度与环境温度相近时再取出。

镜头结构	14-18
视角	94.5°-12.3°
最细光圈(广角端-长焦端)F 22-40
最近对焦距离(广角端-长焦端)	25-65 cm16.5 cm (在28 mm)

最大放大倍率	1:2 (在28 - 85 mm)
滤镜口径	72 mm
尺寸(最大直径x长度)	772 × 115.5 mm
重量	550 g

图1-6

1

100 → 前轮车 tire 4326米/秒 前轮车 tire 4326米/秒 前轮车 tire 4326米/秒

6

20-40mm x 10^3.5±0.4 20 29.32 20 28.5

感謝購買適馬鏡頭。請仔細閱讀這本使用說明書，以正確理解鏡頭的功能、操作及操作注意事項，並享受拍攝的樂趣。

警告!!: 安全防範措施

• 不可用鏡頭直接觀看太陽，否則，眼睛將受傷害，或有損視力。
• 鏡頭不管連接在機身上或分開置放，在陽光下必須蓋上鏡頭蓋，此乃防範鏡頭轉變為聚光鏡功能，使陽光聚焦而產生火警危險。
• 接環的形狀及其周邊的部件是非常複雜的，請小心操作，以免受傷。
• 請選用適當的三腳架連接座支撐此鏡頭，否則會令其倒下。
• 鏡頭內置磁石，請把鏡頭與如心臟起搏器等醫療設備保持至少5厘米的距離，因有可能對其產生不良的影響。
• 請勿將附有磁帶的信用卡 (或任何其他對磁場敏感的物件)靠近鏡頭，因有可能會損壞卡上所存儲的數據。

部件說明（圖）

1. 濾鏡螺絲紋
2. 對焦環
3. 變焦環
4. 對焦模式選擇按鈕
5. 變焦鎖定制
6. 接環
7. 鏡頭遮光罩

注意

所有相機內的鏡頭像差修正均以相機選單中使用“開啟”或“關閉”來控製，請將所有像差修正功能設定為“開啟”(自動)。

安裝鏡頭

有關如何安裝到相機或從相機上拆下的詳細資料，請參閱相機使用說明書。

- 請小心處理鏡頭接環表面上的電子觸點，划痕或污垢可能會造成故障或損壞。

對焦

自動對焦操作，將鏡身上對焦鈕設定為AF位置(圖2)；若閣下欲手動調較焦距，這可將鏡身上對焦鈕設定為MF位置(圖3)，繼而轉動對焦環(圖1-2)作焦距調較。

- 對焦模式的更改和設定，請參閱相機操作手冊。

變焦

將變焦環(圖1-3)轉動至合適的焦距。

規格

• 尺寸和重量包括 L 接環。
• 鏡頭所使用之玻璃材料，絕無有害環境之鉛及砷等物。

變焦鎖定制

本鏡頭特設「變焦鎖定制」，避免鏡頭向前向後傾斜時的滑動影響。使用變焦鎖定裝置時，請先將變焦環設於20 mm，再將「變焦鎖定制」設於OCK鎖定位(圖4)。

鏡頭遮光罩

鏡頭附送一個插放式遮光罩，作用是防止主體背後光源產生的耀光鬼影。使用時，必須確保遮光罩已經完全鎖緊(圖5)。

- 不需要使用時，遮光罩可以反方向，以倒置方式安裝在鏡頭上(圖6)。

保養及存放

• 應避免撞擊或直接置放在酷熱、極冷或潮濕的環境下。
• 如果要長期存放，宜選擇陰涼乾爽及通風良好的地方。為了保護鏡頭的加膜層，宜遠離防蟲丸或防蟲丸發出氣體的地方。
• 鏡片上的污垢或指紋可用柔軟微濕的鏡頭布或鏡頭紙清潔，惟切勿用溶劑、苯或其他有機清潔劑。
• 鏡頭具有防塵及防水濺結構。這結構雖然可以讓鏡頭在微雨中使用，但並不等同於防水，因此請防止大量的水濺在鏡頭上。要修復被水損壞的內部機件、鏡片和電子零件是不切實際。
• 溫度突變可能會令鏡頭表面凝結霧氣或水點，因此在天氣寒冷時進入暖和的室內環境，最好將鏡頭放在鏡頭袋內，直至鏡頭溫度接近室溫為止。

鏡頭結構	14-18
視角	94.5°-12.3°
最細光圈(廣角端-長焦端)F 22-40
最近對焦距離(廣角端-長焦端)	25-65 cm16.5 cm (在28 mm)

最大放大倍率	1:2 (在28 - 85 mm)
濾鏡口徑	72 mm
尺寸(最大直徑x長度)	772 × 115.5 mm
重量	550 g

그림1-6

1

100 → 前轮车 tire 4326米/秒 前轮车 tire 4326米/秒 前轮车 tire 4326米/秒

6

20-40mm x 10^3.5±0.4 20 29.32 20 28.5

只适用于中国 产品中有害物质的名称及含量 镜头

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

10 或 5 图形含义：此标识是适用于在中国境内销售的电子讯息产品的环保使用期限。此产品使用者只要遵守安全和使用上的注意事项，从生产之日起的十年或五年期间不会对环境污染，也不会对人身和财产造成重大影响。

制造商：株式会社适马 日本神奈川县川崎市麻生区栗木2-8-15号

进口商：适马贸易（上海）有限公司

上海市长宁区衙禺路222弄35号3号楼（上生新所16楼）102室 邮寄包裹请填写202室

售后服务：400-852-8080 代表：021-6233-1086

或登录适马中国官方主页 www.sigma-photo.com.cn

2025年9月印刷
