用户手册 AquaMax Eco Expert 27000/12 V OASE
▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
安全提示
电气连接
- 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
- 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
- 如有疑问或问题，请您咨询专业电工。
- 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
- 只能将设备连接到按规定安装的插座上。
- 本设备必须使用故障电流保护装置（RCD）进行保护，其测量错误电流为最大30 mA。
- 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。
- 请采取保护措施防止裸露的插头和插座受潮。
安全操作
- 当电线或外壳损坏时，请勿使用设备。
- 电源软线不能更换，如果软线损坏，此器具应废弃。
- 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的距离至少应为 0.2 m。
- 请勿通过电缆搬运或拉扯设备。
- 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
- 切勿在设备上进行任何技术更改。
- 只能在设备上进行本说明书中有述的工作。
- 只能使用原装备件和配件。
- 如有问题，请咨询授权客服或 OASE。
按照规定的使用
请仅将本说明书中所述的产品用于如下用途：
- 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。
- 在遵守国家建筑规定的前提下用于泳池或浴池。
- 只有使用原装开关电源时才能运行。
- 遵守技术数据。(→ 技术数据)
- 遵守许可的水值。(→ 允许的水值)
以下限制条件适用于本设备：
- 不可输送除水以外的其他液体。
- 严禁在无水流的情况下运行。
- 禁止与化学物质、食品、易燃或者易爆物质一起使用。
- 不得接在自来水管上。
- 禁止用于商业或者工业目的。
- 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。
产品介绍

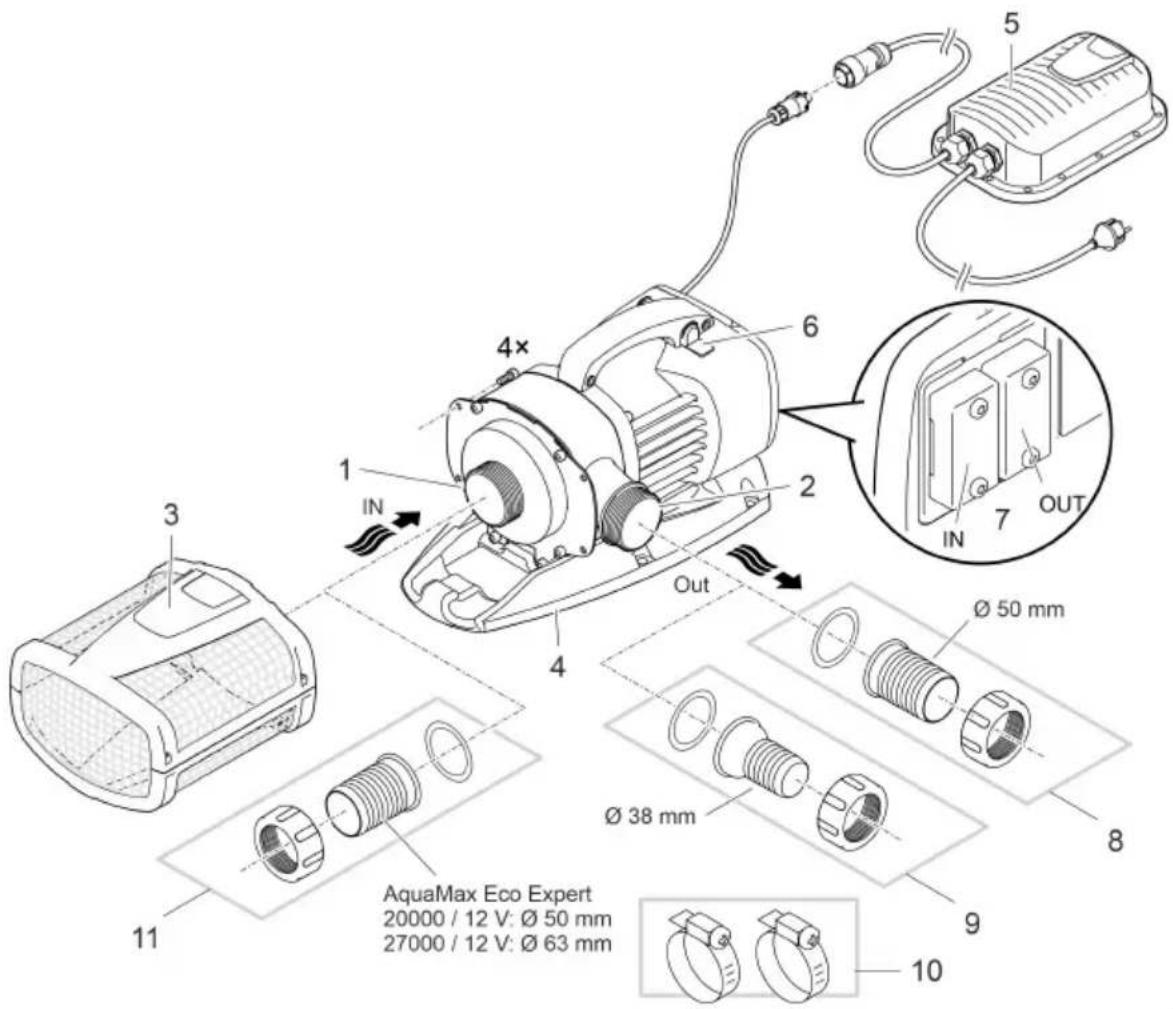

概况
1 入水口（抽吸端）
- 过滤筐 (3) 浸没安装。
- 干燥环境下安装时请使用宝塔软管接头。
2 出水口（压力端）
- 将回流口放入池塘（比如通过水道）。
- 通过改造可将出水口朝上。
3 过滤筐
4 撑脚
- 必要时可通过安装孔将其固定安装在地面上。
5 带电源线的开关电源
- 泵的供电装置
6 Seasonal Flow Control (SFC) 接通/关断。
- SFC 功能可根据水温变化优化泵的转速，进而优化水量和扬程。
7 控制器接口
- 有控制系统，就能调节泵的功率。
- 没有控制系统，接通的这个泵始终以最大功率运行。
8 宝塔软管接头 50 mm
| 9 | 宝塔软管接头ø 38 mm |
| 10 | 软管卡箍,可将软管固定在宝塔软管接头上。 |
| 11 | 宝塔软管接头ø 50 mm或ø 63 mm |
设备上的符号
| IP68 4.0 m | 本设备防尘,最大防水深度为4m。 |
 | 对装有心脏起搏器的人员可能存在危险。 |
 | 本设备只有在连接有安全变压器的情况下才允许运行。 |
 | 防止设备受到阳光直射。 |
 | 请勿按普通生活垃圾废弃处理本设备。 |
 | 请阅读使用说明。 |
安装方式
- 没有过滤筐的泵并不得安装在池塘或水槽里，但仍处于水平面以下。
- 通过卫星过滤器或撇渣器输水。
Seasonal Flow Control (SFC)
SFC 功能根据水温智能调节水量和输送高度。因此，可以全年根据池塘生态自动调整泵功率，并通过不同温度时不同的水循环对池塘生物提供适宜环境（冬季模式、过渡模式和夏季模式）。
- 在激活 SFC 功能时，泵区分：
- 冬季模式（水温低于 +10 °C）
- 过渡模式（水温介于 +10 至 + 17 °C 之间）
- 夏季模式（水温高于 +17 °C）
相应的特性曲线请参见网站 www.oase.com 上的“池塘用泵”产品版块。
- 只有当安装装置被浸没时，才会激活 SFC 功能！
- 在使用撇渣器或卫星过滤器的时候，由于受到设备条件的限制，十分建议关闭 SFC 功能。
- 交付时，SFC 功能处于禁用状态。
开/关
安装和连接
此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。
只允许在遵守指定水值条件下使用泵。(→ 允许的水值)
- 池塘水或咸水可能损坏设备的镜头。这种损害在保修范围之外。
警告
电源带有危险电压，不得直接安装在水上。否则电击可导致死亡或重伤。
▶ 请将电源安装在距离水域至少 2 m 的地方，以防浸水。
小心
抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。
特别要注意的是：因超负荷而停止的设备可能会意外启动！
▶ 插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。
▶ 如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。
① 设备所有组件都不得长时间暴露在阳光下，否则会造成损坏。必要时，使用保护盖。

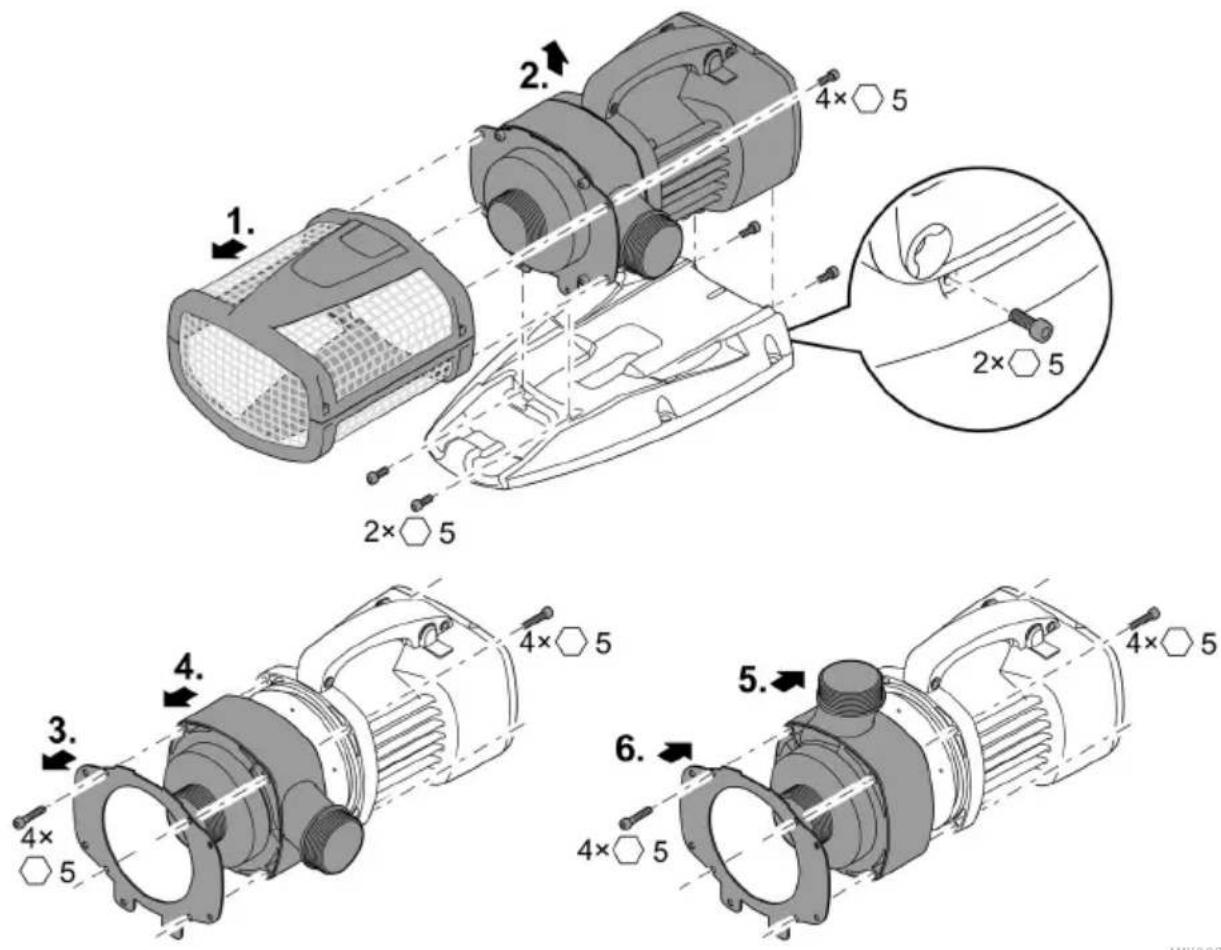

转动泵壳体
按如下方式调整水泵出口：
- 水平朝右（默认）。
- 垂直朝上（需要改造）。


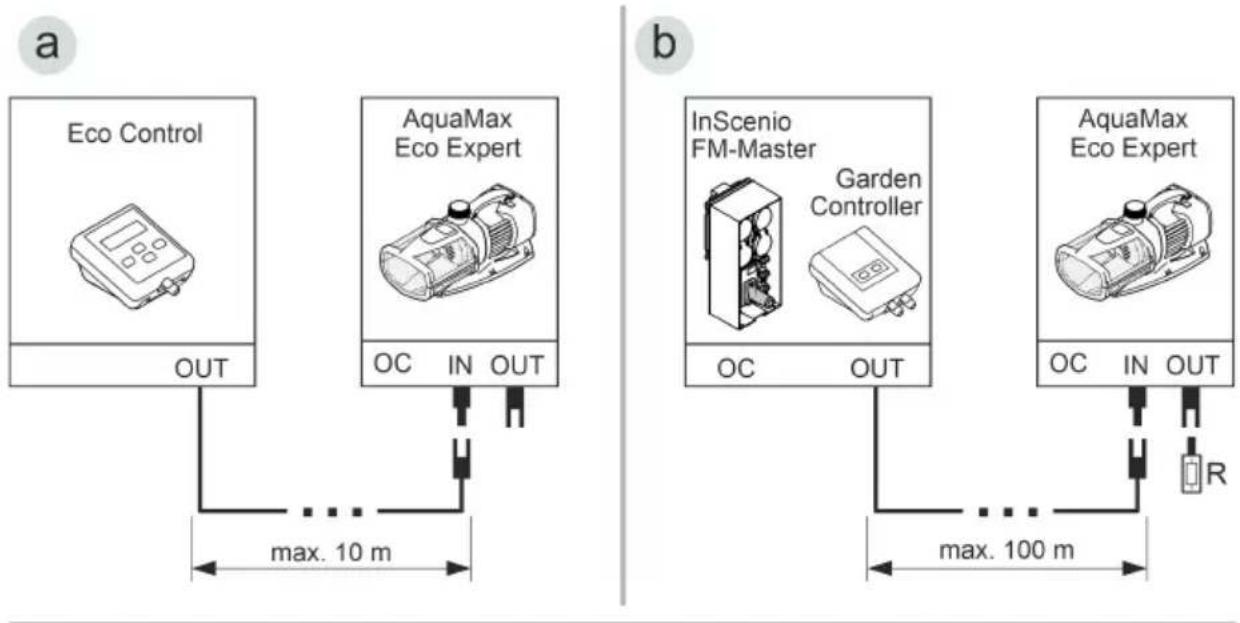

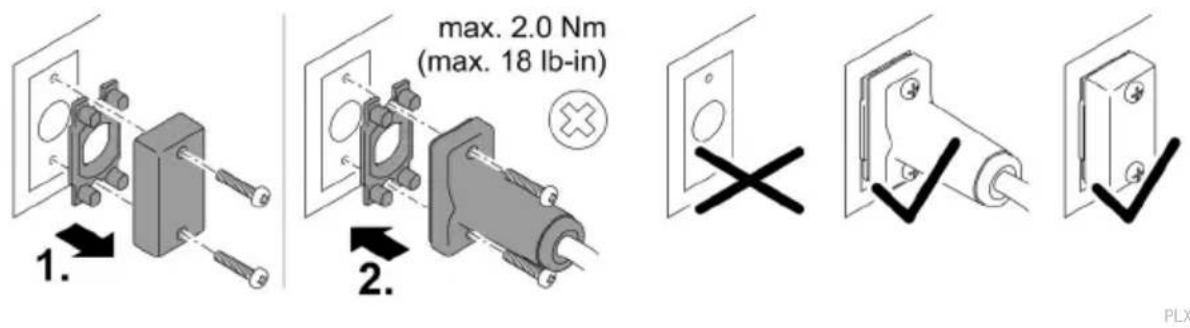

泵可以在有或没有控制系统的情况下运行。
- 有控制系统，就能调节泵的功率。
- 没有控制系统，接通的这个泵以最大功率持续运行。
兼容的控制系统（配件）：
- Eco Control
智能泵控制系统。 - Incenio FM-Master Home/Cloud Garden Controller Home/Cloud
通过应用程序 “OASE Control” 最多可以控制 10 个支持 OASE Control 的设备（泵、过滤器、灯具）。
相关信息请参阅网站 www.oase.com 上的“智能花园控制和照明”版块。
- OASE Control 网络（方式 b, c）必须与终端电阻 R 相连。该电阻包含在 In-Senio FM-Master 或 Garden Controller 的供货范围内。
如果水进入插拔连接器，设备将被损坏。
▶ 插上插拔连接器或套上保护帽。
▶ 橡胶密封垫必须干净且放置正确。
- 必须替换损坏的橡胶密封圈。如果插拔连接器松脱，则必须更换老旧的橡胶密封圈（>2年）。
▶ 每次都用两个螺钉固定插拔连接器或保护帽。

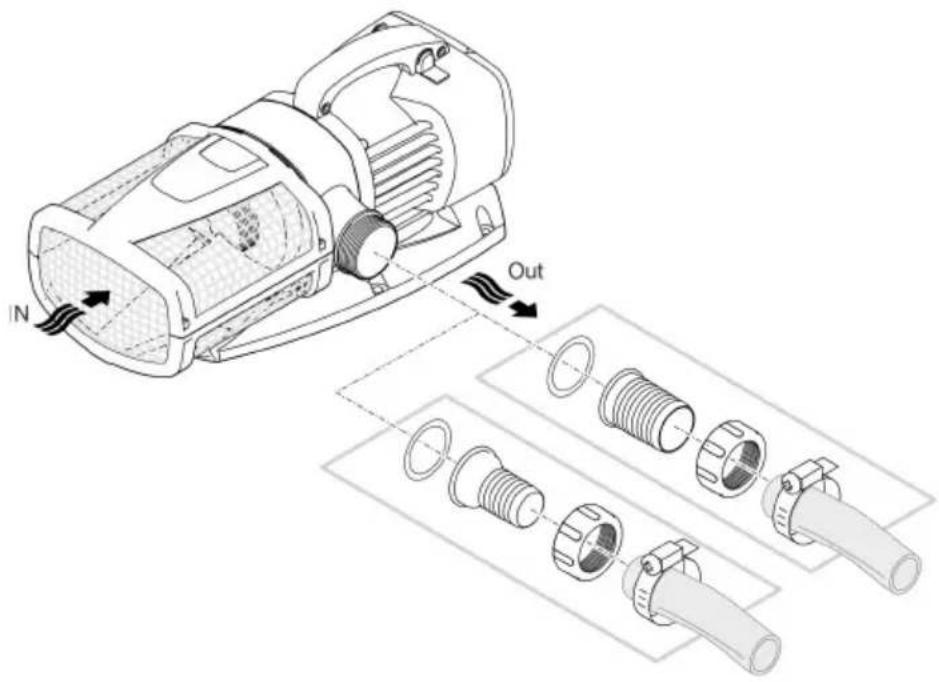

将设备浸入水下安装
连接
先不要将电源插头插入插座！
安装
- 将泵水平安放到稳固的地基上。
- 确保泵安稳放置。
- 在发生淤积或水被污染的情况时, 我方建议将泵或抽吸端连接的组件 (撇渣器、卫星过滤器、地面下水口等等) 抬高安装到地上。这样一来就能减少吸入的颗粒量, 从而延长叶轮总成的使用寿命。
- 只有当泵被 10 厘米以上的水浸没时，才能运行泵。否则会吸入空气。


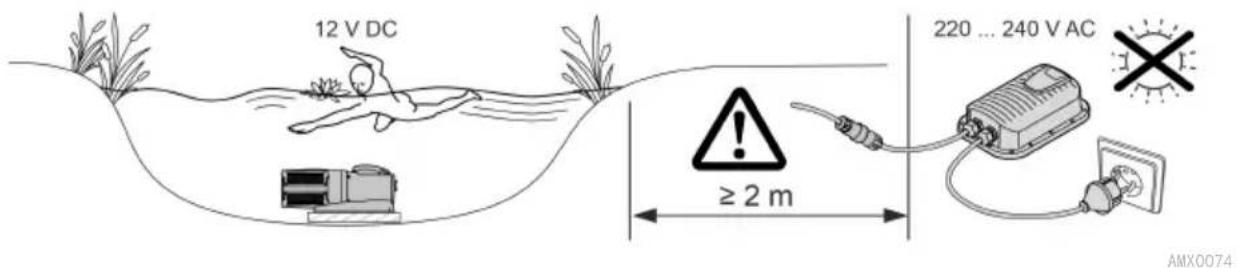

12 V DC ≥ 2 m 220 ... 240 V AC AMX0074借助缆索将水泵从水中拽出。
- 将缆索穿过过滤器底盘上的圆孔，然后打好结。
干式安放设备
连接
AquaMax Eco Expert 20000 / 12 V
- 可在入口和出口连接软管或管子。建议：
- 长度在 5 米及以下: 使用 50 ~mm (2^ ) 的宝塔软管接头和软管。
- 长度在 5 米及以上: 使用 DN 75 或 DN 100 的管子。
- 最大只允许 11 mm 的颗粒通过该泵。再大的颗粒就会阻塞泵。我方建议在抽吸端安装一个过滤器或撇渣器。
AquaMax Eco Expert 27000 / 12 V
- 在入口连接一根 DN75/100 的管子。可在出口连接一根软管或管子。建议：
- 长度在 5 米及以下: 使用 50 ~mm (2^ ) 的宝塔软管接头和软管。
- 长度在 5 米及以上：使用 DN 75 或 DN 100 的管子。
- 最大只允许 11 ~mm 的颗粒通过该泵。再大的颗粒就会阻塞泵。我方建议在抽吸端安装一个过滤器或撇渣器。
① 用带内螺纹(→技术数据)的 PVC 过渡接头连接管件。PVC 过渡接头在专业贸易商处有售。
安装
- 将泵水平安放到稳固的地基上。
- 确保泵安稳放置。
- 该泵不应受阳光直射。
- 安装位置必须通风良好，以免泵过热。


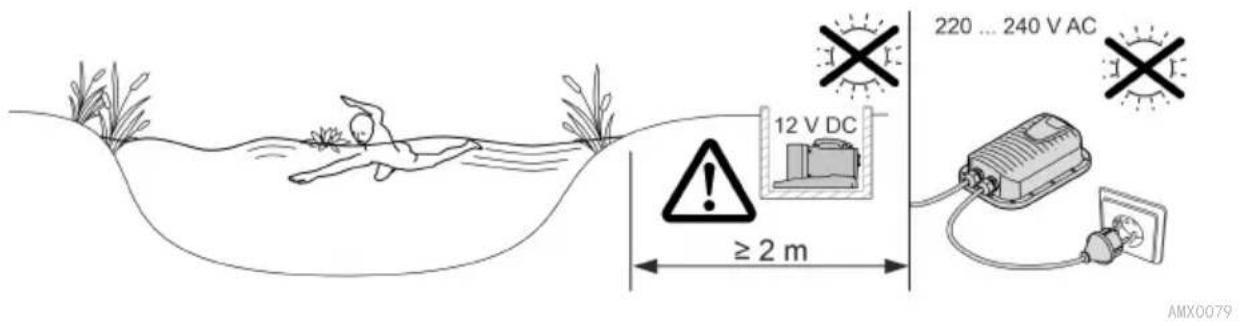

220 ... 240 V AC 12 V DC ≥ 2 m AMX0079① 为确保其立稳，您可以用螺栓将设备拧到合适的底座上。


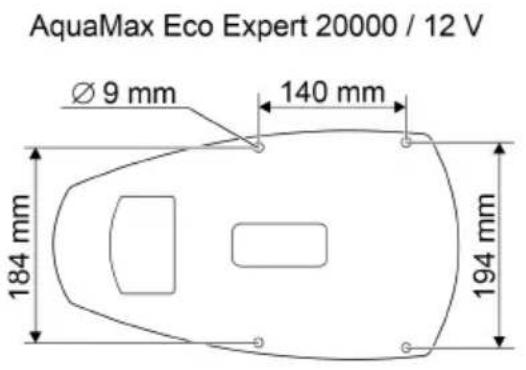

AquaMax Eco Expert 20000 / 12 V Ø 9 mm 140 mm 184 mm 194 mm


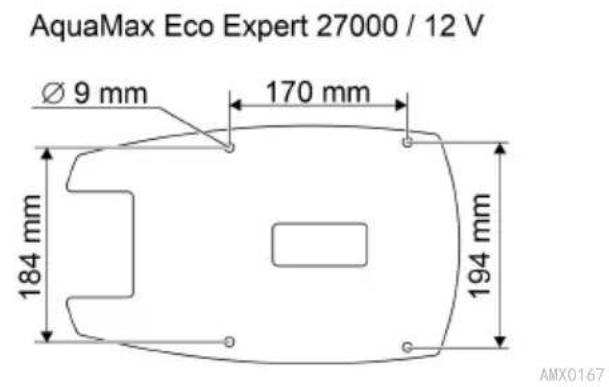

AquaMax Eco Expert 27000 / 12 V Ø 9 mm 170 mm 184 mm 194 mm AMX0167将开关电源与泵连接
提示
如果水进入插拔连接器，泵将被损坏。
▶ 切勿松开插拔连接器上的锁紧螺母。
- 必须将泵的插拔连接器上的凸缘扣入开关电源的插拔连接器中。
如果插上并扣上过滤泵及开关电源的插拔连接器，则仅能利用螺丝刀拆除。（→ 将开关电源与泵连接）
调试
提示
如果用调光器运行设备，设备会损坏。包含敏感电组件。
▶ 不得将设备连接到可调光供电装置上。
提示
泵不得无水运转。否则会毁坏该泵。
▶ 只有在泵浸入水中或者被水淹没时才能运行泵。
接通 / 关闭
- 接通：将电源插头插入插座。
- 设备会立刻启动。
- 关闭：从插座中拔出电源插头。
在调试和之后的运行期间，该泵自动每隔 20-40 分钟进行程序预设定的自测（环境功能控制（EFC））。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。
清洁和保养
小心
意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。
▶ 在设备上作业前，请拔出电源插头。
提示
请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。
▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。
拆解设备
- 拨下电源插头并移除所有的接口。
- 按图示拆解设备。
① 根据需要清洁设备，但每年至少清洁 2 次。 - 尤其须清洁泵上的运行单元和泵外壳。
- 对于顽固积垢建议采用的清洁剂：
- OASE 出产的 PumpClean 泵器清洗剂。
- 不含酸和氯的家用清洁剂。
- 清洁完毕后，用清水彻底冲洗所有部件。
清洁/更换运行单元
提示
驱动单元是由发动机缸体内的轴承传动。轴承是磨损部件，应和驱动单元同时更换。
▶ 更换轴承需要具备专业知识和使用专用工具。请通过 OASE 专卖店更换轴承或将泵寄至 OASE。
提示
运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行单元和电机机体造成无法修复的损伤。
▶ 在安装之前，小心清除运行单元上的粘附颗粒。

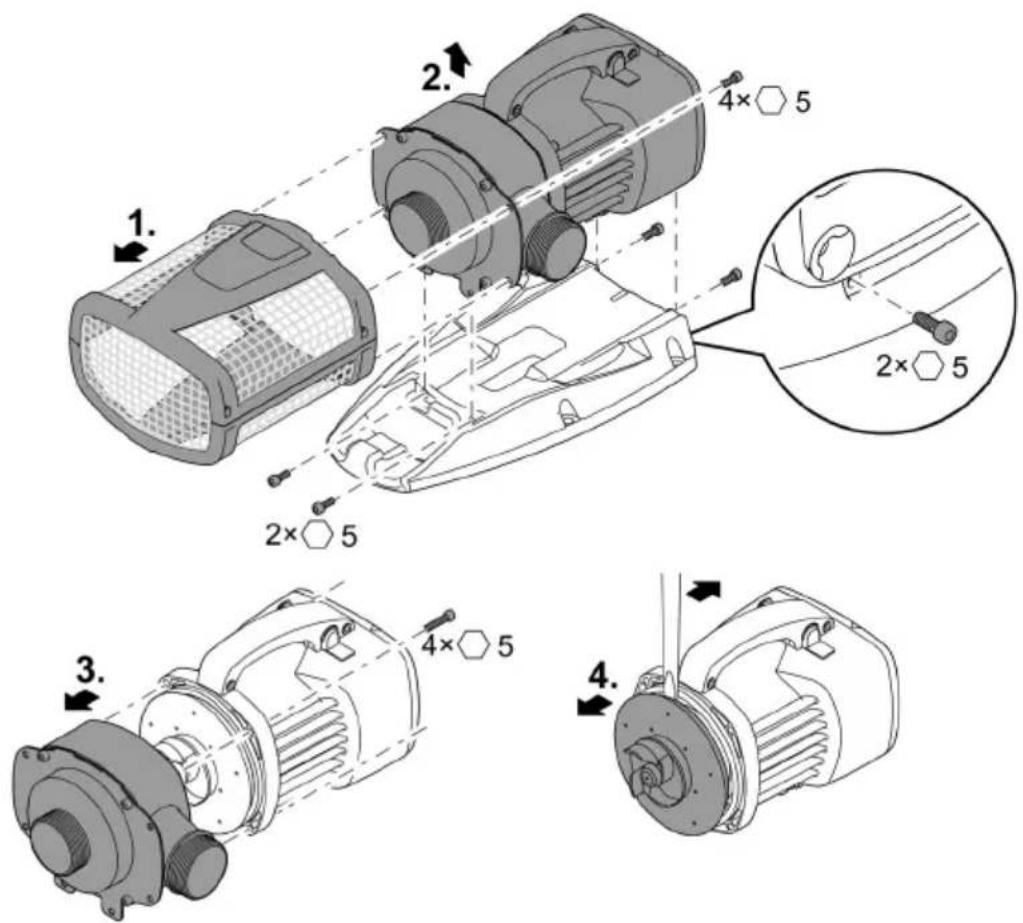

- 如图所示拆解电机组。
- 在清水中用刷子清洗部件。
- 检查所有部件是否损坏。更换损坏或磨损的部件。
- 请以倒序组装电机组。
存放/过冬
本设备的防冻极限温度可达零下 20^ C。如要在池塘之外存放本设备，则请用软毛刷彻底清洁一次，检查设备是否有损坏并将其浸没在水中或注满水存放。禁止将电源插头浸没在水中！
故障排除
| 故障 | 原因 | 对策 |
| 泵没有启动 | 未接电 | 检查接电 |
| 控制电压缺失(仅限选装外部控制系统的时候) | 检查与 OASE Eco Control 或 OASE Control网络的连接;必要时通过该网络接通泵 | |
| 输送管是否存在弯折 | 敷设输送管时注意不要弯折 | |
| 输送管堵塞 | 控制/清洁输送管 | |
| 运行单元受阻 | 清理堵塞,检查叶轮总成是否运转自如 | |
| 泵不供水供水量不足 | 过滤器壳体阻塞 | 清理过滤壳 |
| 输送管损失太大 | 将软管截短至所需的最小长度,并移除无用的连接件,使用更大直径的软管 | |
| 运行单元运行困难 | 检查叶轮总成是否运转自如 | |
| 泵短暂运行后关闭 | 水质严重脏污 | 清理泵 |
| 运行单元受阻 | 清理堵塞,检查叶轮总成是否运转自如 | |
| 泵干转 | 检查/清洁入口接管,提高浸入深度(至少低于水面10厘米) | |
| 水温过高 | 注意遵守允许的最高水温。(→技术数据) |
技术数据
| 开关电源 | 250 VA / 12 V DC | |||
| 初级侧 | 连接电压 | V° AC | 220 ... 240 | |
| 电源频率 | Hz | 50/60 | ||
| 电源线长度 | m | 2 | ||
| 次级侧 | 输出电压 | V DC | 12 | |
| 最大电流 | A | 20 | ||
| 连接电缆长度 | m | 0.5 | ||
| 防护等级 | IP44 | |||
| 环境温度 | °C | -10 ... +35 | ||
| 尺寸 | 长度 | mm | 190 | |
| 宽度 | mm | 245 | ||
| 高度 | mm | 85 | ||
| 重量 | kg | 3.2 | ||
| AquaMax Eco Expert | 20000 / 12 V | 27000 / 12 V | ||
| 连接电压 | V DC | 12 | 12 | |
| 最大电流消耗 | A | 20 | 20 | |
| 功率消耗 | W | 30 ... 260 | 30 ... 260 | |
| 最大输送功率 | l/h | 19300 | 27000 | |
| 最大输送高度 | m | 4.6 | 4.6 | |
| 防护等级 | IP68 | IP68 | ||
| 最大浸入深度 | m | 4 | 4 | |
| 吸入侧 | 螺纹 | G2 | G2 12 | |
| 连接管 | mm | 50 | 63 | |
| 压力侧 | 螺纹 | G2 | G2 | |
| 连接管 | mm | 38、50 | 38、50 | |
| 最大颗粒尺寸粗尘 | mm | 11 | 11 | |
| 过滤器进给面 | cm ^2 | 1060 | 1060 | |
| 水温(浸入水下安装) | 工作温度 | °C | (→允许的水值) | |
| 非工作温度 | °C | -20 ... +35 | -20 ... +35 | |
| 环境温度(干燥环境安装) | 工作期间采用对流 | °C | +4 ... +30 | +4 ... +30 |
| 工作期间采用主动降温 | °C | +4 ... +40 | +4 ... +40 | |
| 尺寸 | 长度 | mm | 490 | 540 |
| 宽度 | mm | 240 | 250 | |
| 高度 | mm | 210 | 220 | |
| 连接电缆长度 | m | 8 | 8 | |
| 重量 | kg | 11.4 | 14.3 | |
允许的水值
| 型号 | 净水 | 池水 | 盐水 | |
| pH值 | 6.8···8.5 | 7.2···8.3 | 7.5···8.5 | |
| 硬度 | DH | 8···15 | 8···15 | 20···30 |
| 游离氯 | mg/l | <0.3 | <0.6 | <0.3 |
| 氯含量 | mg/l | <250 | <250 | <22000 |
| 盐含量 | % | <0.4 | <0.4 | <4 |
| 总蒸发残留 | mg/l | <50 | <50 | <50 |
| 温度 | °C | +4···+35 | +4···+30 | +4···+28 |
磨损件
- 运转单元
- 马达缸体内的轴承
丢弃处理
提示
本设备不得按生活垃圾进行废弃处理。
▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。

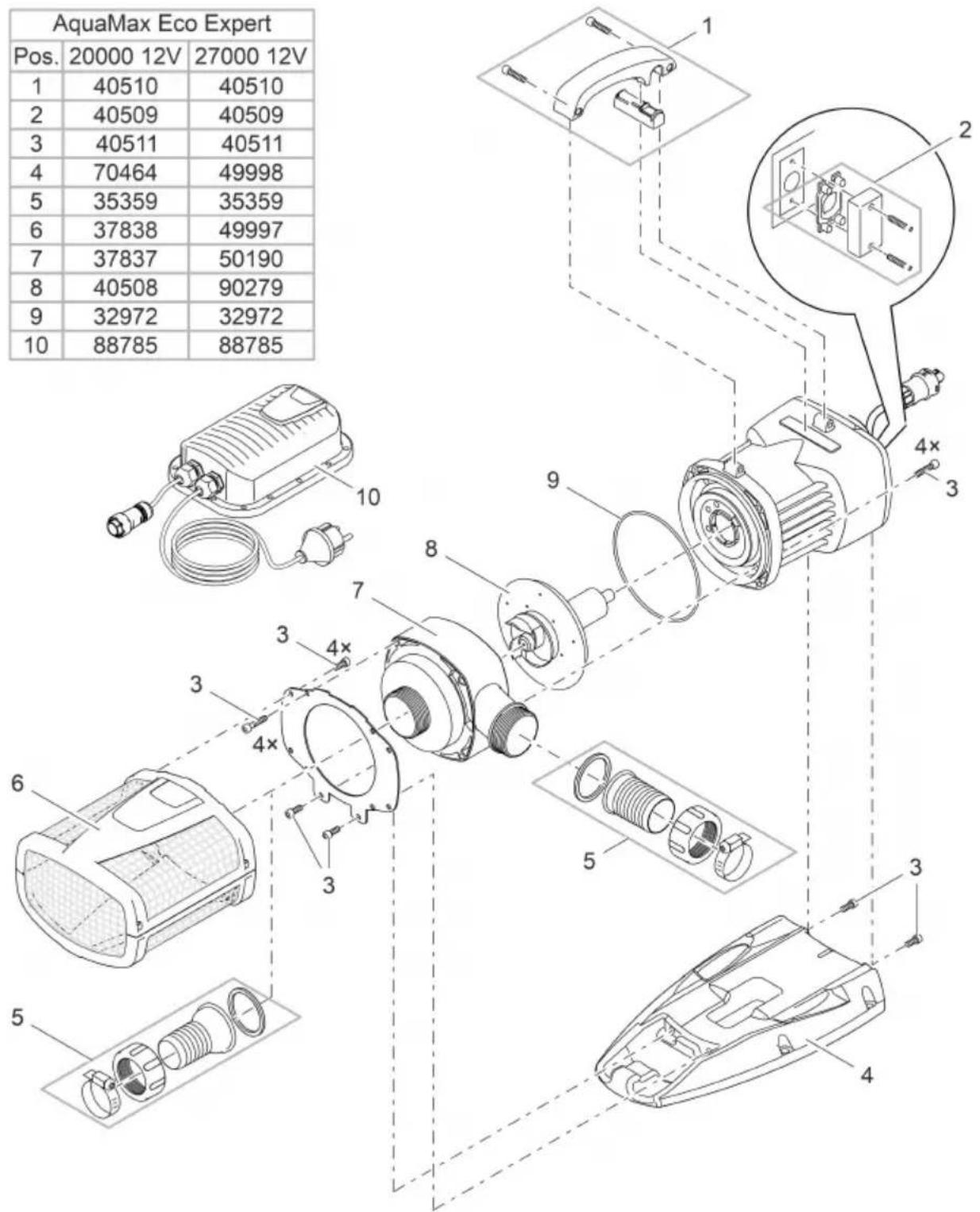

| AquaMax Eco Expert | ||
| Pos. | 20000 12V | 27000 12V |
| 1 | 40510 | 40510 |
| 2 | 40509 | 40509 |
| 3 | 40511 | 40511 |
| 4 | 70464 | 49998 |
| 5 | 35359 | 35359 |
| 6 | 37838 | 49997 |
| 7 | 37837 | 50190 |
| 8 | 40508 | 90279 |
| 9 | 32972 | 32972 |
| 10 | 88785 | 88785 |
