GEBRUIKSAANWIJZING AquaMax Eco Expert 27000/12 V OASE

NL Gebruiksaanwijzing

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beinvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.
• Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek-loopinstallaties.
• Voor gebruik in zwem- en badvijvers onder inachtneming van de nationale bouwvoorschriften.
• Pomp alleen gebruiken in combinatie met de originele schakelende voeding.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)
• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
• Niet op de drinkwatervoorziening aansluiten.
• Niet gebruiken voor commerciële of industriële doeleinden.
• Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

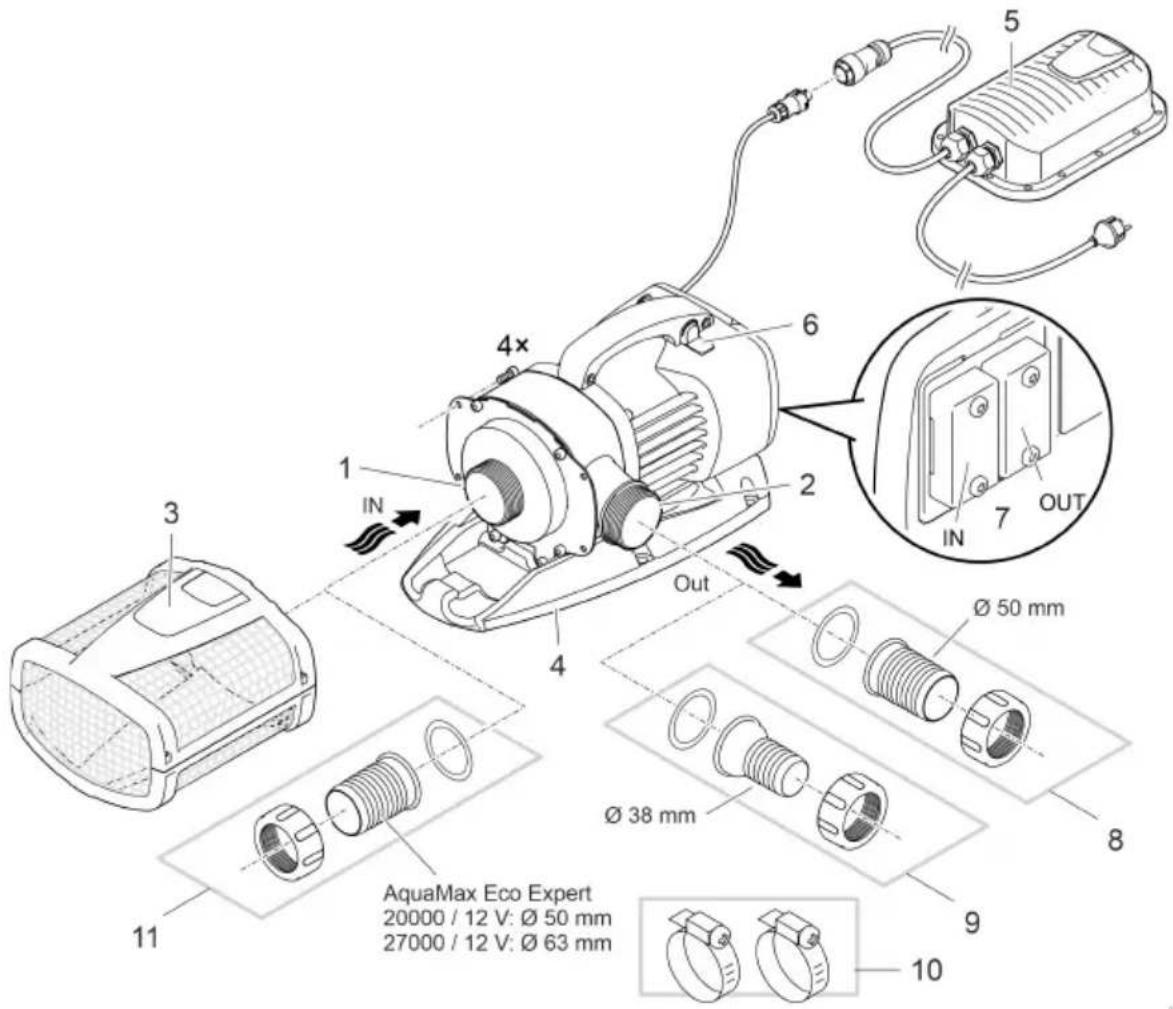

Overzicht

3 1 IN 4x 6 2 OUT 7 IN Ø 50 mm 4 Ø 38 mm 8 9 10 11 AquaMax Eco Expert 20000 / 12 V: Ø 50 mm 27000 / 12 V: Ø 63 mm

AMX0075

1 Ingang (zuigzijde)

• Met filterkorf (3) bij gedompelde opstelling.
  • Met slangtule bij droogopstelling.

2 Uitgang (drukzijde)

• Aansluiting van de terugloop in de vijver (bijv. via een beekje).
• De uitgang kan door een ombouw naar boven worden uitgelijnd.

3 Filterkorf

4 Voet

- Met montageboringen voor een vaste installatie op de bodem, indien nodig.

5 Schakelnetdeel met netkabel

• Voeding van de pomp

6 Seasonal Flow Control (SFC) in-/uitschakelen.

- De SFC-functie optimaliseert het toerental van de pomp en daarmee het waterdebiet en de toevoerhoogte afhankelijk van de watertemperatuur.

7 Aansluiting besturing

• Met de besturing kan het vermogen van de pomp worden gereguleerd.
• Zonder besturing draait de ingeschakelde pomp continu op vol vermogen.

8 Slangtule ∅ 50 mm

9	Slangtule ∅ 38 mm
10	Slangbeugels voor fixering van slangen op de slangtules.
11	Slangtule ∅ 50 mm resp. ∅ 63 mm

Symbolen op het apparaat

IP68 4.0 m	Het apparaat is stofdicht en waterdicht tot 4 m.
	Mogelijke gevaren voor personen met een pacemaker.
	Gebruik het apparaat alleen met veiligheidstransformator.
	Bescherm het apparaat tegen direct zonlicht.
	Voer het apparaat niet af met het normale huisvuil.
	Lees de gebruikershandleiding.

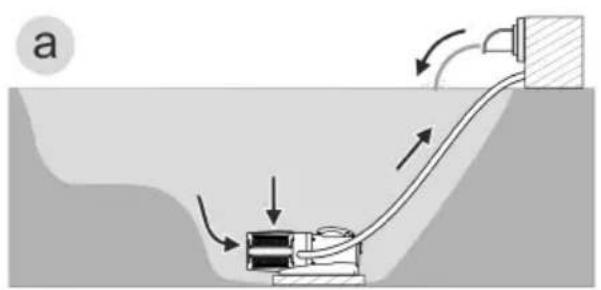

Installatievarianten

- De pomp wordt in de vijver resp. het bekken gepositioneerd.

— Watertoevoer via de filterkorf.

- Variant (b): Pomp droog opstellen

- De pomp wordt zonder filterkorf buiten de vijver resp. het bekken, maar onder de water-spiegel opgesteld.

- Watertoevoer via een satellietfilter of skimmer.

Seasonal Flow Control (SFC)

De SFC-functie regelt intelligent de waterhoeveelheid, de debietsnelheid aan de hand van de watertemperatuur. Zo past het pompvermogen zich het gehele jaar aan bij het betreffende ecosysteem van de vijver en ondersteunt door de temperatuurafhankelijke watercirculatie (winter-, overgangs- en zomerbedrijf).

- Bij ingeschakelde SFC-functie maakt de pomp onderscheidt tussen ...

• winterbedrijf (watertemperatuur lager dan +10 °C)
• overgangsbedrijf (watertemperatuur tussen +10 ... +17 °C)
• zomerbedrijf (watertemperatuur hoger dan +17 °C)

De betreffende richtwaarden vindt u op www.oase.com in het productbereik "Dompelpompen".

• De SFC-functie mag alleen worden geactiveerd bij een dompelopstelling!
• Bij gebruik van een skimmer of satellietfilter kan het, afhankelijk van de installatie, aan te bevelen zijn om de SFC-functie uit te schakelen.
• Bij levering is de SFC-functie gedeactiveerd.

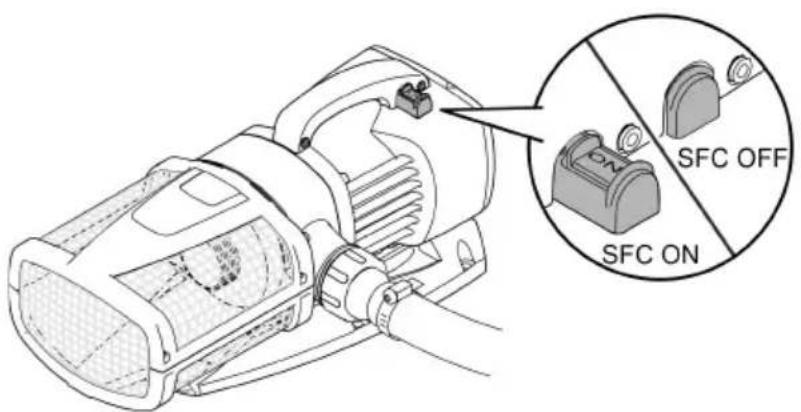

Inschakelen/uitschakelen

SFC OFF SFC ON

AMX0024

Plaatsen en aansluiten

De pomp kan of onder water (ondergompeld) of droog (niet ondergompeld) opgesteld worden.

Het gebruik van de pomp is alleen toegestaan wanneer de gespecificeerde waterwaarden worden aangehouden. (→ Toelaatbare waterwaarden)

- Bassinwater of zout water kunnen de optische onderdelen van het apparaat schaden. Deze schade wordt niet door de garantie gedekt.

WAARSCHUWING

Het netdeel geleidt gevaarlijke elektrische spanning en mag niet vlak bij het water worden opgesteld. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.

▶ Plaats het netdeel bestand tegen overstroming op een afstand van minimaal 2 m tot water.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is mogelijk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten!

▶ Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.
▶ Als de steunen tijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten zijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

Stel onderdelen van het apparaat niet gedurende langere tijd bloot aan direct zonlicht, aangezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.

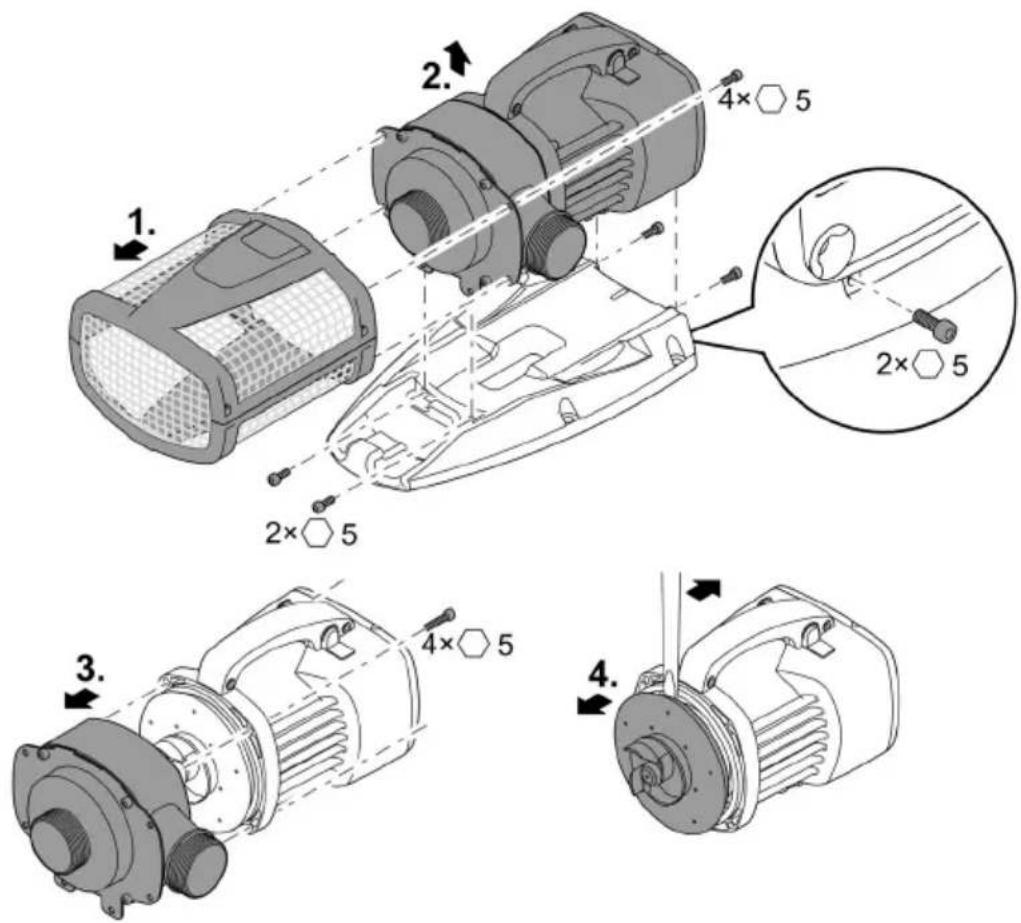

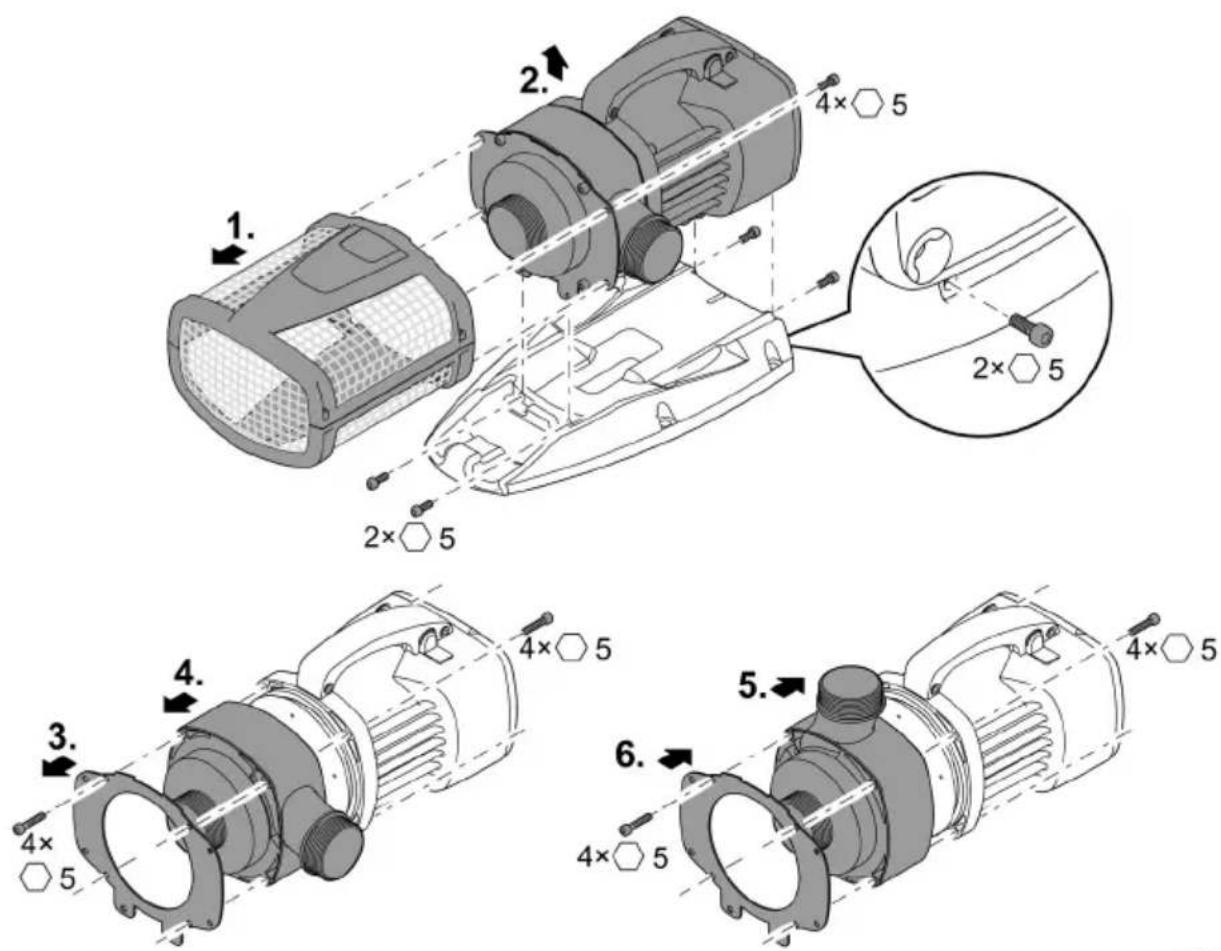

Pomphuis draaien

De pompuitgang kan als volgt worden uitgelijnd:

• Horizontaal, naar rechts wijzen (standaard).
• Verticaal, naar boven wijzen (ombouw vereist).
• Horizontaal, naar rechts wijzen (standaard).
• Verticaal, naar boven wijzen (ombouw vereist).

1. 2. 4×5 2×5 3. 4. 4×5 5. 6. 4×5

AMX0023

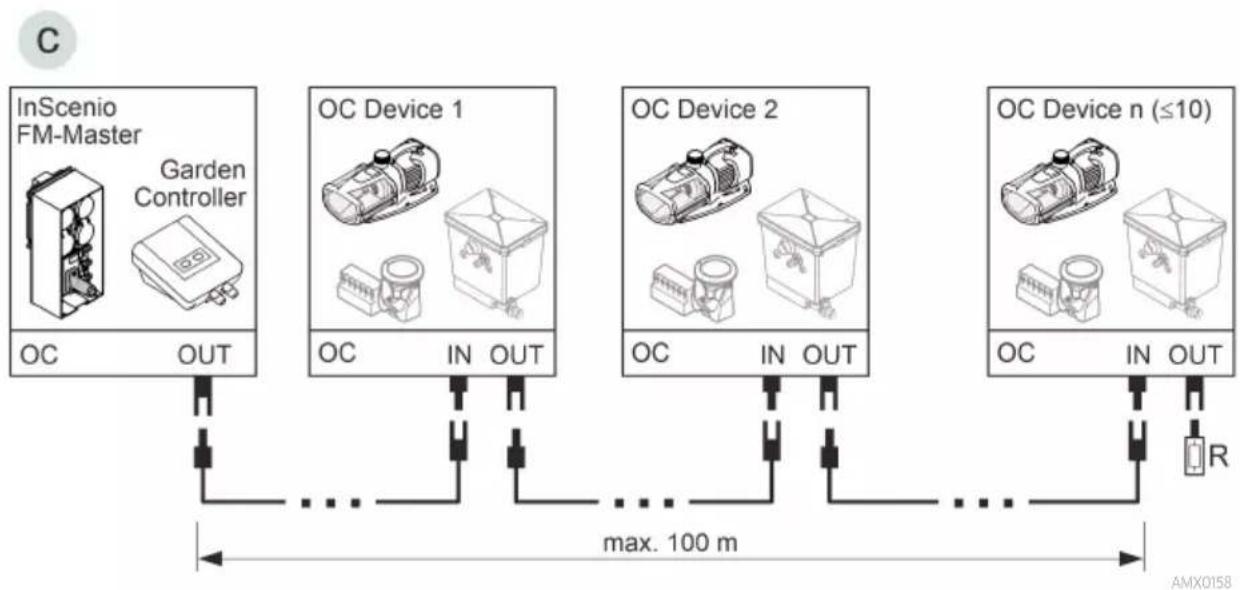

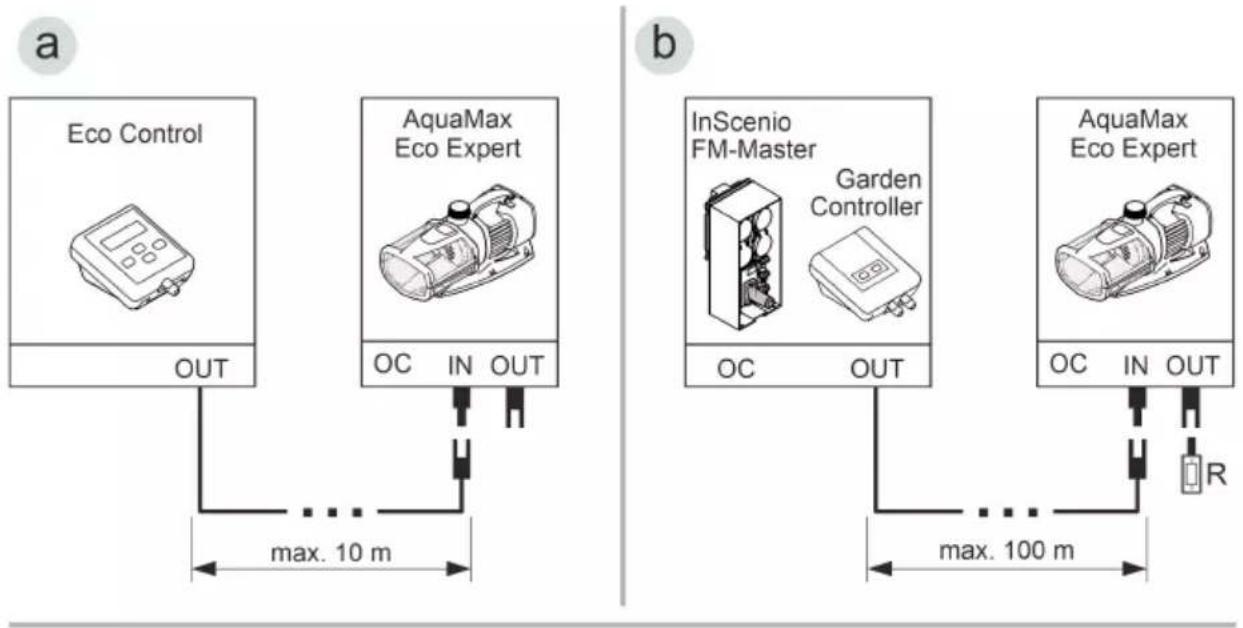

Besturing aansluiten

De pomp kan met of zonder besturing worden gebruikt.

• Met de besturing kan het vermogen van de pomp worden gereguleerd.
• Zonder besturing draait de ingeschakelde pomp permanent op vol vermogen.

Compatibele besturingen (accessoires):

• Eco Control
  Intelligente besturing voor een pomp.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Tot 10 apparaten die geschikt zijn voor OASE Control (pompen, filters, lampen) kunnen via de app "OASE Control" worden aangestuurd.

Informatie hiertoe vindt u onder www.oase.com in het bereik "Intelligente tuinbesturing en verlichting".
    subgraph_a["ECO Control"]
        A1["EOC"] --> B1["OUT"]
        B1 --> C1["max. 10 m"]
        C1 --> D1["AC"]
        D1 --> E1["AquaMax Eco Expert"]
        E1 --> F1["OC IN OUT"]
        F1 --> G1["AC"]
    end

    subgraph_b["InScenio FM-Master"]
        H1["OC"] --> I1["OUT"]
        I1 --> J1["max. 100 m"]
        J1 --> K1["AC"]
        K1 --> L1["AC"]
        L1 --> M1["AC"]
        M1 --> N1["AC"]
        N1 --> O1["AC"]
        O1 --> P1["AC"]
        P1 --> Q1["AC"]
        Q1 --> R1["R"]
    end

- Een OASE Control-network (variant b, c) moet zijn aangesloten op eindweerstand R. Deze is in de leveringsomvang InSenio FM-Master of Garden Controller opgenomen.

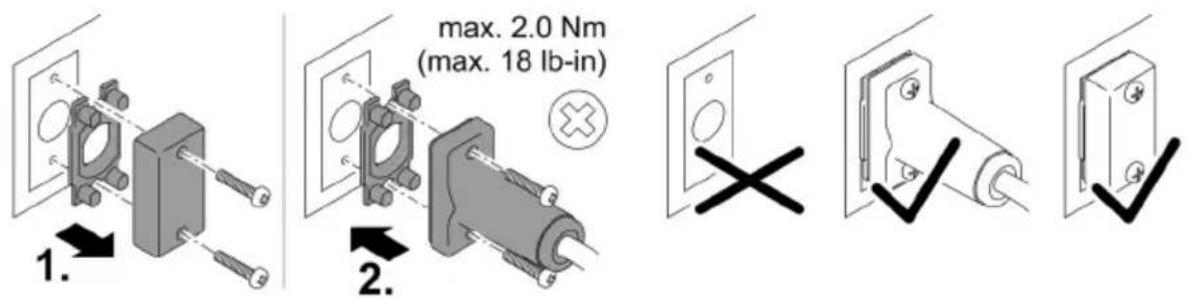

max. 2.0 Nm (max. 18 lb-in) 1. 2.

PLX0004

OPMERKING

Het apparaat wordt beschadigd als er water in de stekkeraansluiting dringt.

• Gebruik de stekkerverbinding of plaats de beschermkap op de stekkerverbinding.
  ▶ De rubberafdichting moet schoon zijn en goed sluitend zitten.
  ▶ Een beschadigde rubberafdichting moet worden vervangen. Als de stekkerverbinding wordt losgemaakt, moet een oudere rubber afdichting (> 2 jaar) worden vervangen.
  ▶ Borg de stekkerverbinding of de beschermkap altijd met de beide schroeven.

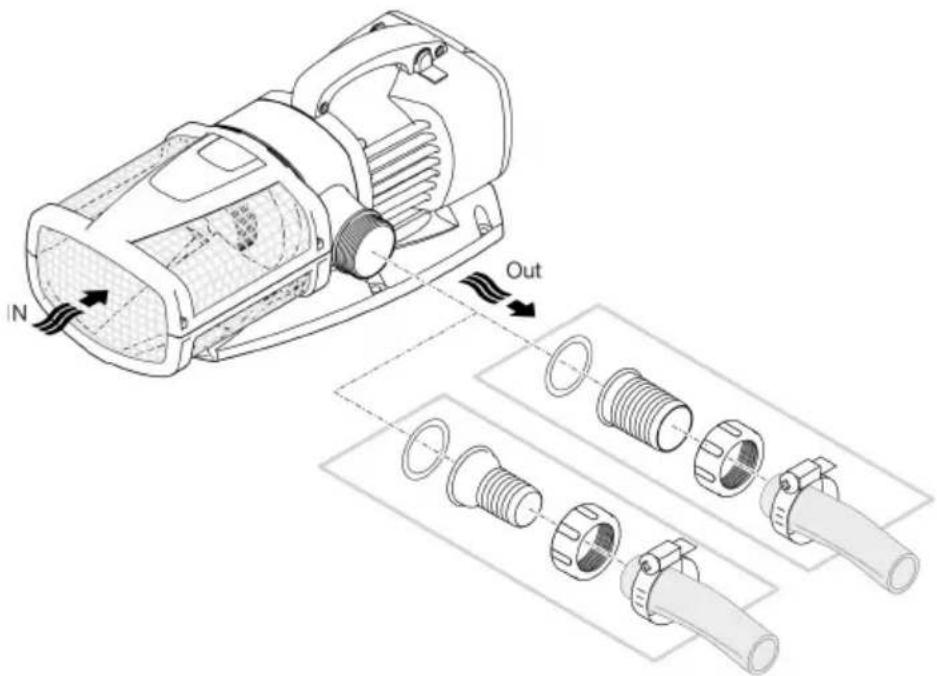

Apparaat gedompeld opstellen

Aansluiten

N Out

AMX002

Steek de netstekker nog niet in het stopcontact!

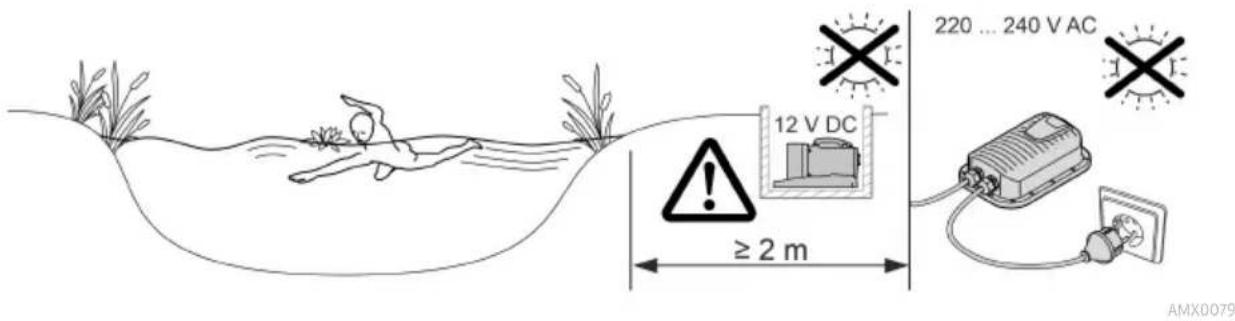

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer te plaatsen wanneer het water modderig of vuil is. Hierdoor wordt het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlengt.
• Gebruik de pomp uitsluitend als deze ten minste met 10 cm water is bedekt. Anders kan deze lucht aantrekken.

12 V DC ≥ 2 m 220 ... 240 V AC AMX0074

① Met een trekkabel kunt u de pomp eenvoudig uit het water trekken.

- Trek de trekkabel door de ronde openingen aan de onderste filterschelp en knoop deze vast.

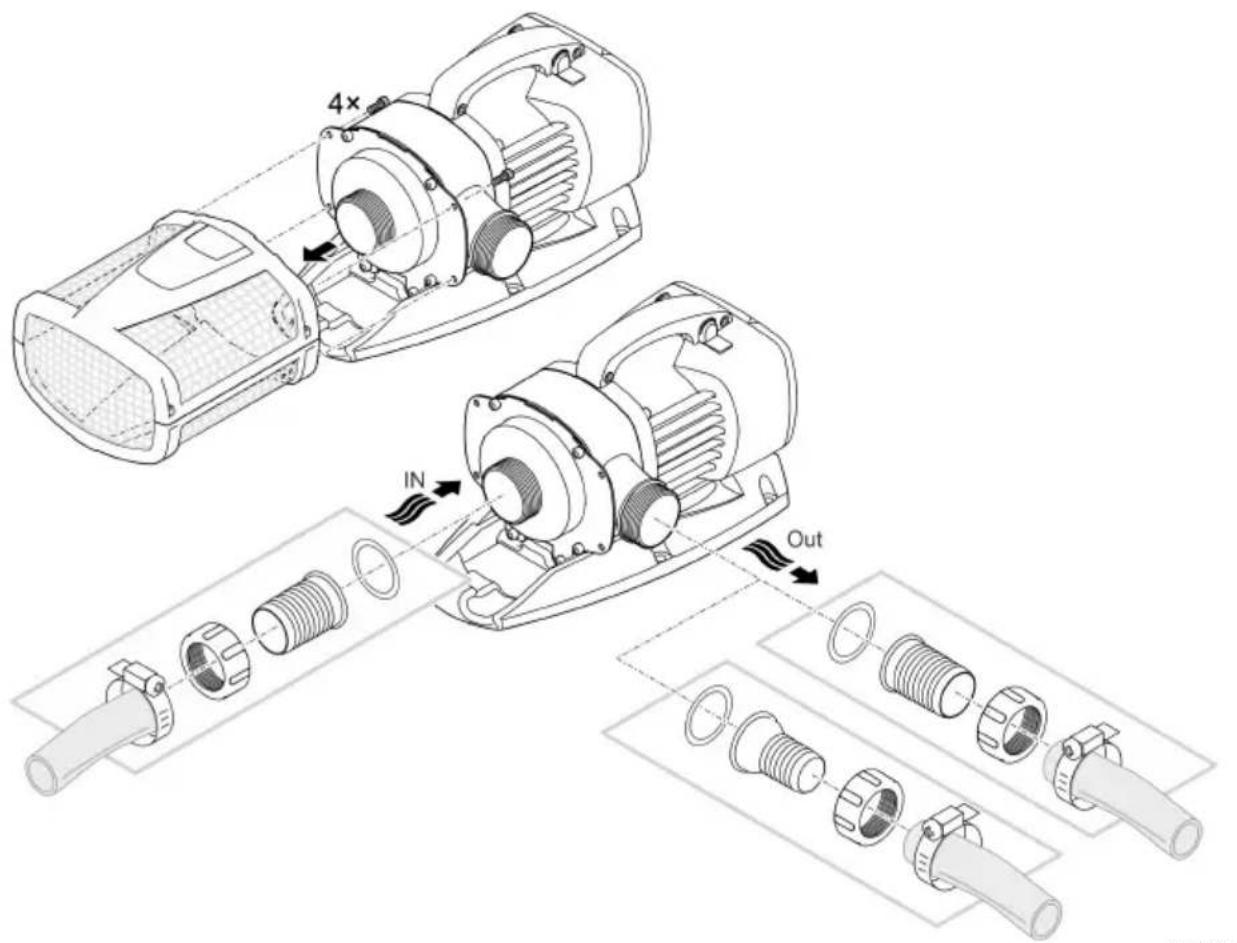

Apparaat droog plaatsen

Aansluiten

AquaMax Eco Expert 20000 / 12 V

- Op de ingang en uitgang kunnen slangen of buizen worden aangesloten. Advies:

- Tot 5 m lengte: 50 mm (2") slangtules en slangen gebruiken.

— Vanaf 5 m lengte: DN 75 of DN 100 buizen gebruiken.

- De pomp kan deeltjes tot 11 mm doorvoeren. Bij grotere deeltjes raakt de pomp geblokkeerd. Wij adviseren om aan de zuigzijde een filter of skimmer te installeren.

AquaMax Eco Expert 27000 / 12 V

- Op de ingang wordt een buis DN75/100 aangesloten. Op de uitgang kan een slang of een buis worden aangesloten. Advies:

- Tot 5 m lengte: 50 mm (2") slangtules en slangen gebruiken.

— Vanaf 5 m lengte: DN 75 of DN 100 buizen gebruiken.

- De pomp kan deeltjes tot 11 mm doorvoeren. Bij grotere deeltjes raakt de pomp geblokkeerd. Wii adviseren om aan de zuigziide een filter of skimmer te installeren.

① Buizen worden met een PVC-overgangsmof met binnenschroefdraad (→ Technische gegevens) aangesloten. Overgangsmoffen van pvc zijn in de vakhandel verkrijgbaar.

4x IN Out

Steek de netstekker nog niet in het stopcontact!
AMX0025

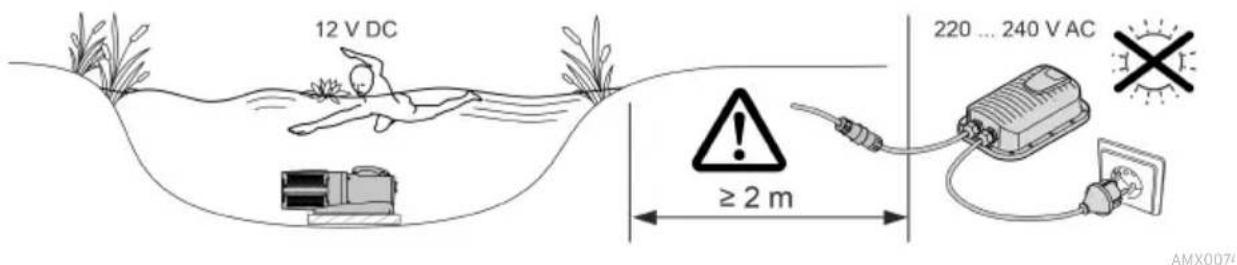

Plaatsen van het apparaat

• Zet de pomp horizontaal op een vaste ondergrond.
  • Zorg ervoor dat de pomp stabiel staat.
• De pomp mag niet worden blootgesteld aan direct zonlicht.
• De opstellingslocatie moet voldoende geventileerd zijn, zodat de pomp niet oververhit raakt.

220 ... 240 V AC 12 V DC ≥ 2 m AMX0079

① Voor een veilige standplaats kunt u het apparaat op een geschikte ondergrond vastschroeven.

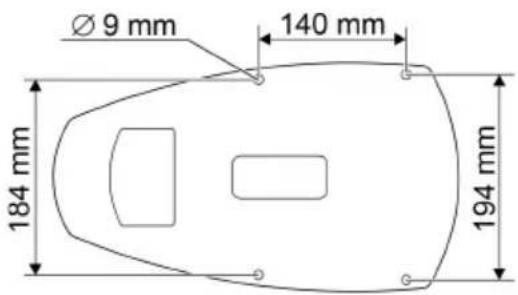

AquaMax Eco Expert 20000 / 12 V

Ø 9 mm 140 mm 184 mm 194 mm

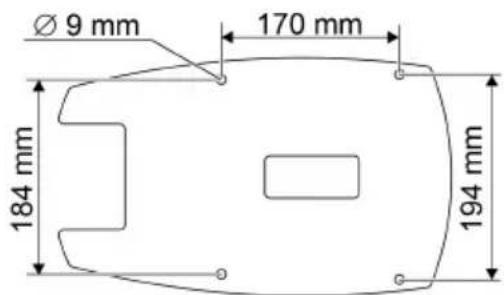

AquaMax Eco Expert 27000 / 12 V

Ø 9 mm 170 mm 184 mm 194 mm

AMX0167

Schakelend voeding met netspanning verbonden

OPMERKING

De pomp wordt vernield indien water in de steekverbindingen dringt.

▶ Draai nooit de wartelmoeren van de steekverbindingen los.
- De lip op de stekkerverbinding van de pomp moet in de stekkerverbinding van de schakelende voeding vastklikken.

click

AMX0077

Steek de netstekker nog niet in het stopcontact!

Wanneer de stekkerverbinding van de filterpomp en de schakelende voeding zijn aangesloten en vastgeklikt, dan kunnen deze alleen met behulp van een schroevendraaier worden losgemaakt.

(→ Schakelend voeding met netspanning verbonden)

Ingebruikname

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

▶ Sluit het apparaat niet aan op een dimbare voeding.

OPMERKING

De pomp mag niet drooglopen. Anders kan de pomp defect raken.

▶ Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

- Inschakelen: Steek de netstekker in het stopcontact. - Het apparaat schakelt onmiddellijk aan.

- Uitschakelen: Trek de netstekker uit het stopcontact.

De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minuten automatisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en laat de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat weer in bedrijf nemen.

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

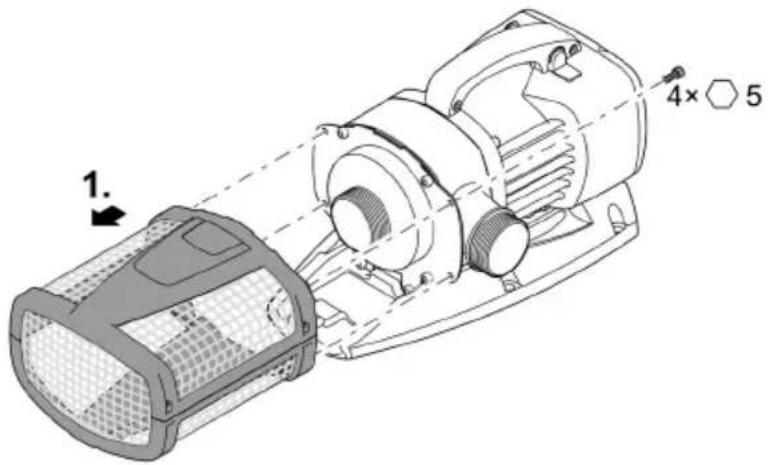

Apparaat demonteren

• Verwijder de netstekker en verwijder alle aansluitingen.
• Demonteer het apparaat, zoals in de afbeelding is weergegeven.

① Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. — Aan de pomp vooral de rotor en het pomphuis reinigen.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
  — Pompreiniger PumpClean van OASE.
• Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

Rotor reinigen/vervangen

OPMERKING

De rotor wordt in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden vervangen.

- Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel vervangen of stuur de pomp naar OASE.

OPMERKING

De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Achtergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken.

▶ Maak de rotoreenheid vóór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

• Demonteer het motorblok, zoals in de afbeelding is weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Zet het monteer in omgekeerde volgorde weer in elkaar.

1. 2. 2×5 4×5 2×5 3. 4×5 4.

AMX0026

Opslag/overwinteren

Het apparaat is vorstvast tot minus 20 °C. Indien u het apparaat buiten de vijver opslaat, maak dan het apparaat grondig schoon met behulp van een zachte borstel en water, controleer het apparaat op beschadiging en bewaar hem ondergedompeld of met water gevuld. Dompel de netsteker niet in water onder!

Storing verhelpen

Storing	Oorzaak	Oplossing
De pomp start niet	Er is geen netspanning	Netspanning controleren
	Stuurspanning ontbreekt (al-leen bij optionele externe be-sturing)	Verbinding met de OASE Eco Control of het OASE Control-netwerk controleren; evt. pomp op deze wijze inschakelen
	Toevoerleidingen geknikt	Toevoerleidingen zonder knikken plaatsen
	Toevoerleidingen verstopt	Toevoerleidingen controleren/reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
Pomp werkt niet Oppompvolume onvoldoende	Filterhuis verstopt	Reinig de filterschalen
	Te hoge verliezen in de toe-voerleidingen	Slangen tot het benodigde minimum in-korten, onnodige verbindingsdelen verwij-deren, grotere slangdiameter gebruiken
	Rotor draait stroef	Controleren of rotor soepel loopt
Pomp schakelt na korte loop-tijd uit	Water sterk vervuild	Pomp reinigen
	Rotor is geblokkeerd	Blokkade oplossen, loopeenheid op soepel lopen controleren
	Pomp is drooggelopen	Toevoerleidingen controleren/reinigen, dompeldiepte vergroten (min. 10 cm onder wateroppervlak)
	Watertemperatuur te hoog	Maximaal toelaatbare watertemperatuur aanhouden. (→ Technische gegevens)

Technische gegevens

Schakelende voeding			250 VA / 12 V DC
Primair	Aansluitspanning	V AC	220 ... 240
	Netfrequentie	Hz	50/60
	Lengte netkabel	m	2
Secundair	Uitgangsspanning	V DC	12
	Max. stroom	A	20
	Aansluitkabellengte	m	0,5
Beschermingsgraad			IP44
Omgevingstemperatuur		°C	-10 ... +35
Afmetingen	Lengte	mm	190
	Breedte	mm	245
	Hoogte	mm	85
Gewicht		kg	3,2
AquaMax Eco Expert			20000 / 12 V	27000 / 12 V
Aansluitspanning		V DC	12	12
Max. stroomopname		A	20	20
Opgenomen vermogen		W	30 ... 260	30 ... 260
Max. capaciteit		l/h	19300	27000
Max. toevoerhoogte		m	4,6	4,6
Beschermingsgraad			IP68	IP68
Max. dompeldiepte		m	4	4
Zuigzijde	Schroefdraad		G2	G212
	Aansluiting slang	mm	50	63
Drukzijde	Schroefdraad		G2	G2
	Aansluiting slang	mm	38, 50	38, 50
Max. korrelgrootte grof vuil		mm	11	11
Filterinlaatoppervlak		cm^2	1060	1060
Watertemperatuur (onder-gedompelde opstelling)	In bedrijf	°C	(→ Toelaatbare waterwaarden)
	Buiten bedrijf	°C	-20 ... +35	-20 ... +35
Omgevingsbedrijfstem-peratuur (droogopstelling)	In bedrijf en convectie	°C	+4 ... +30	+4 ... +30
	In bedrijf en geforceerde koeling	°C	+4 ... +40	+4 ... +40
Afmetingen	Lengte	mm	490	540
	Breedte	mm	240	250
	Hoogte	mm	210	220
Aansluitkabellengte		m	8	8
Gewicht		kg	11,4	14,3

Toelaatbare waterwaarden

Type		Vers water	Bassinwater	Zout water
pH-waarde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardheid	DH	8 ... 15	8 ... 15	20 ... 30
Vrij chloor	mg/l	<0,3	<0,6	<0,3
Chlorideniveau	mg/l	<250	<250	<22000
Zoutgehalte	%	<0,4	<0,4	<4
Totaal droog residu	mg/l	<50	<50	<50
Temperatuur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Slijtagedelen

• Rotor
• Lager in het motorblok

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

ADVERTENCIA
