AquaMax Eco Expert 27000/12 V - Vodní čerpadlo OASE - Bezplatný návod k obsluze

Typ produktu	Čerpadlo do jezírka
Značka	Oase
Model	AquaMax Eco Expert 27000/12 V
Maximální průtok	27000 l/h
Maximální výtlačná výška	4,6 m
Příkon	30 až 260 W
Napájení čerpadla	12 V DC (přes dodávaný napájecí zdroj)
Síťové napájení (zdroj)	220-240 V AC, 50/60 Hz
Maximální spotřeba zdroje	250 VA
Stupeň krytí (čerpadlo)	IP68 (vodotěsné do 4 m)
Stupeň krytí (zdroj)	IP44
Maximální hloubka ponoru	4 m
Maximální průměr částic	11 mm
Sací připojení	G2 1/2, Ø 63 mm
Výtlačné připojení	G2, Ø 38/50 mm
Rozměry (D x Š x V)	540 x 250 x 220 mm
Hmotnost	14,3 kg
Délka připojovacího kabelu	8 m
Přípustná teplota vody	+4 až +35 °C
Funkce SFC	Seasonal Flow Control přizpůsobuje průtok teplotě
Kompatibilita řízení	Eco Control, InScenio FM-Master (přes OASE Control)
Údržba	Pravidelně čistěte filtrační koš a funkční jednotku
Opotřebitelné díly	Funkční jednotka, ložisko motorového bloku
Záruka	Viz servis OASE

Často kladené otázky - AquaMax Eco Expert 27000/12 V OASE

Mohu čerpadlo instalovat mimo vodu?

Ano, čerpadlo lze instalovat na sucho (mimo vodu) za předpokladu, že je pod hladinou vody a použijí se dodávané olivové koncovky. V takovém případě sejměte filtrační koš a připojte pevné nebo flexibilní hadice.

Jak aktivovat funkci SFC?

Funkce Seasonal Flow Control (SFC) se aktivuje tlačítkem na čerpadle. Optimalizuje průtok podle teploty vody (zimní režim <10°C, přechodné období 10-17°C, letní >17°C). Musí být aktivována pouze když je čerpadlo ponořeno.

Proč se moje čerpadlo po několika minutách zastaví?

Může to být způsobeno chodem nasucho, zablokováním rotoru, velmi špinavou vodou nebo nadměrnou teplotou. Zkontrolujte, zda je čerpadlo ponořeno (alespoň 10 cm vody), vyčistěte filtr a rotor a dodržujte přípustné teploty.

Mohu s tímto čerpadlem použít frekvenční měnič?

Ne, použití frekvenčního měniče by čerpadlo poškodilo. K nastavení otáček používejte pouze originální ovládání OASE (Eco Control nebo InScenio).

Jak vyčistit funkční jednotku?

Odpojte čerpadlo, demontujte motorový blok podle schématu, očistěte díly čistou vodou měkkým kartáčem. V případě potřeby vyměňte ložisko (svěřte to specialistovi OASE). Nepoužívejte agresivní prostředky.

Jaká je minimální vzdálenost mezi čerpadlem a napájecím zdrojem?

Napájecí zdroj musí být instalován nejméně 2 metry od okraje vody, aby se předešlo riziku zaplavení a úrazu elektrickým proudem. Kabel o délce 0,5 m mezi zdrojem a čerpadlem lze prodloužit vhodným kabelem.

Co dělat, když čerpadlo nenastartuje?

Zkontrolujte síťové napětí, stav kabelů, zda je čerpadlo správně zapojeno a zda nejsou hadice zalomené nebo ucpané. Pokud je rotor zablokován, vyčistěte jej. U externího ovládání se ujistěte o připojení.

Mohu čerpadlo použít v mořské vodě nebo bazénu?

Použití v mořské vodě nebo bazénu je možné, ale podléhá přísným limitům pH, chlóru, chloridů a teploty. Prohlédněte si tabulku přípustných hodnot. Vzhled může být narušen a záruka se na tato poškození nevztahuje.

Jak čerpadlo zazimovat?

Čerpadlo odolává teplotám -20°C. Pokud jej vyjmete z vody, pečlivě jej očistěte, zkontrolujte, zda není poškozené, a skladujte ponořené ve vodě (bez zástrčky) na místě chráněném před mrazem.

Jaké ovládací příslušenství je kompatibilní?

Čerpadlo je kompatibilní s ovládáním Eco Control (pro jedno čerpadlo) a systémem InScenio FM-Master Garden Controller (až 10 zařízení OASE Control). Umožňují regulovat otáčky a programovat scénáře prostřednictvím aplikace.

NÁVOD K OBSLUZE AquaMax Eco Expert 27000/12 V OASE

SK Návod na použitie

Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

Bezpečnostní pokyny

Elektrická přípojka

- Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář.

– Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.

— S případnými otázkami a potížemi se obratte na kvalifikovaného elektrikáře.

- Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.

- Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.

- Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.

- Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).

- Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

- Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.

- Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.

- Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.

- Přístroj nepřenášejte ani netahejte za elektrické vodiče.

- Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.

- Nikdy neprovádějte technické změny na přístroji.

- Prováděite na přístroji pouze činnosti, popisované v tomto návodu.

- Používejte pouze originální náhradní díly a příslušenství.

- Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.
• Pro použití v plaveckých a koupacích rybnících při dodržení národních předpisů pro zřizovatele.
• Používejte pouze s originálním spínacím napájecím zdrojem.
• Při dodržení technických údajů. (→ Technické údaje)
• Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody)

Pro přístroj platí následující omezení:

• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.
• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opatření.

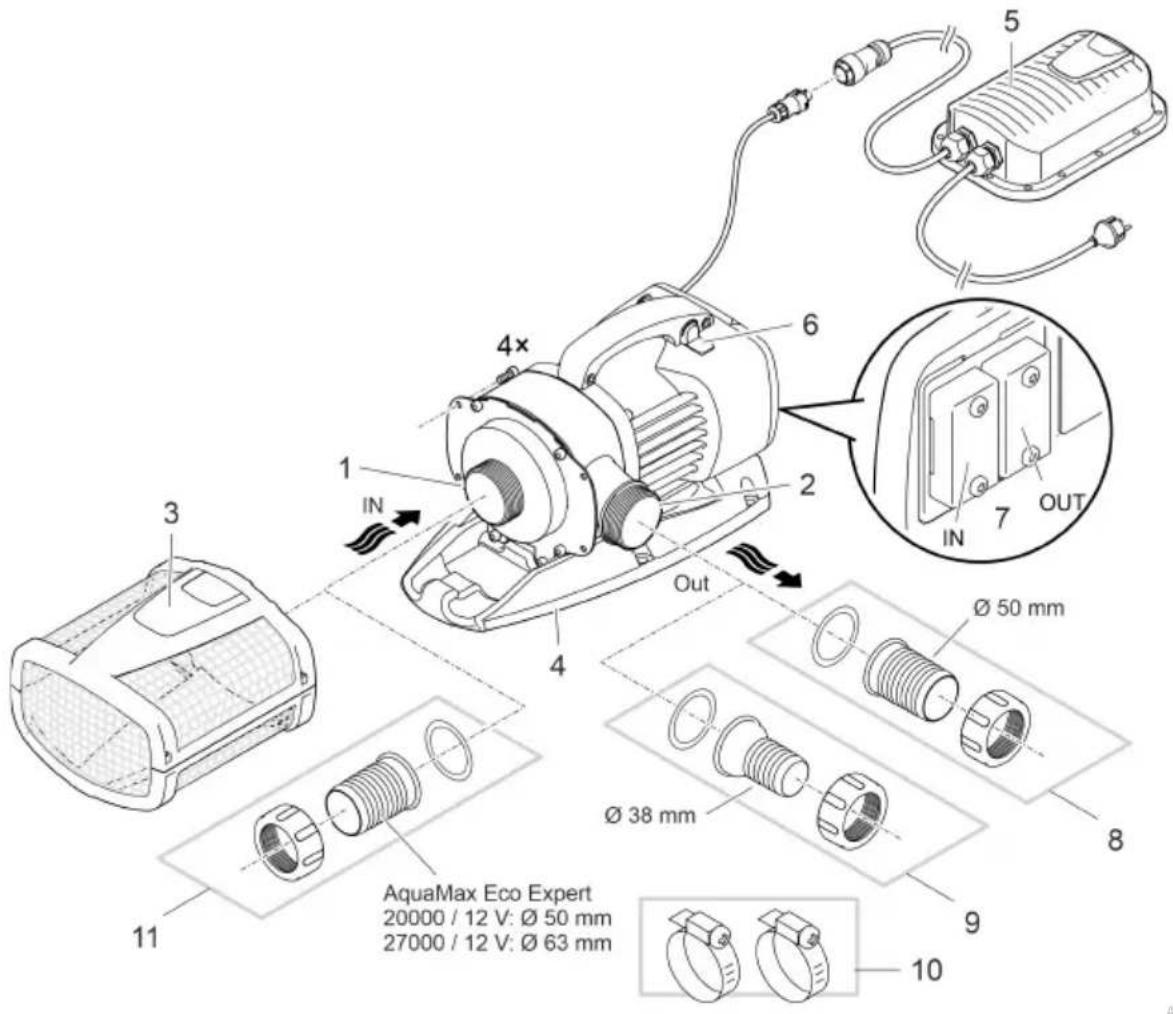

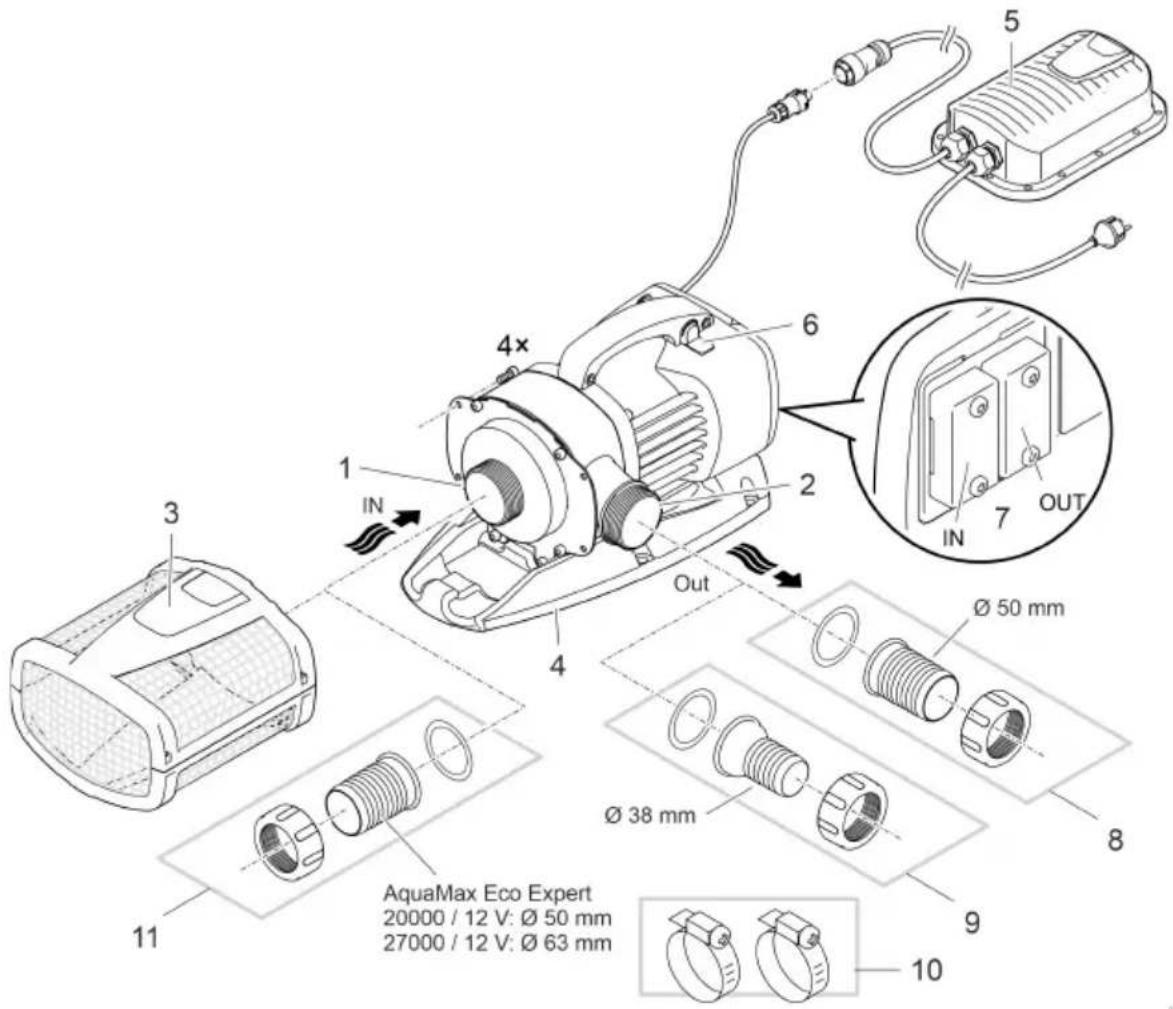

Popis výrobku Přehled

AMX0075

1 Vstup (strana sání)

• S filtračním košem (3) při ponorné instalaci.
• Hadicová vsuvka pro suchou instalaci.

• Přípojka vratného toku do jezírka (např. z potůčku).
• Výstup můžete provedením přestavby orientovat nahoru.

3 Filtrační koš

4 Patka

- S montážními otvory pro pevnou instalaci na zem podle potřeby.

5 Spínací napájecí zdroj se sítovým kabelem

- Napájení čerpadla

6 Zapněte a vypněte Seasonal Flow Control (SFC).

- Funkce SFC optimalizuje otáčky čerpadla a tím i množství vody výtlačnou výšku v závislosti na teplotě vody.

7 Přípojka řízení

• Pomocí řídicí jednotky můžete regulovat výkon čerpadla.
• Bez řídicí jednotky běží zapnuté čerpadlo trvale na plný výkon.

8 Hadicová vsuvka ∅ 50 mm

9	Hadicová vsuvka 38 mm
10	Hadicové spony k upevnění hadic na hadicové vsuvky.
11	Hadicová vsuvka 50 mm nebo 63 mm

Symboly na přístroji

IP68 4.0 m		Přístroj je prachotěsný a vodotěsný do 4 m.
		Možná nebezpečí pro osoby s kardiostimulátory.
		Přístroj používejte pouzes bezpečnostním transformátorem.
		Chraňte přístroj před vlhkostí a přímým slunečním zářením.
		Nelikvidujte přístroj v běžném komunálním odpadu.
		Přečtěte si návod k použití.

Varianty instalace

- Varianta (a): Instalace čerpadla ponořeného ve vodě

– Čerpadlo je umístěno v jezírku nebo nádrži.

– Čerpání vody přes filtrační koš.

- Varianta (b): Instalace čerpadla na suchém místě

- Čerpadlo je instalováno bez filtračního koše mimo jezírko nebo nádrž, ale pod hladinou vody.

— Voda je čerpána přes satelitní filtr nebo hladinový sběrač.

Seasonal Flow Control (SFC)

Funkce SFC provádí inteligentní regulaci množství vody nebo výtlačné výšky podle teploty vody. Tím se po celý rok přizpůsobuje výkon čerpadla příslušné ekologii jezírka a dochází k podpoře biologie v jezírku prostřednictvím cirkulace vody v závislosti na teplotě (zimní provoz, provoz v přechodném období a letní provoz).

- Při aktivní funkci SFC čerpadlo rozlišuje:

• zimní provoz (teplota vody nižší než +10 °C)
  — provoz v přechodném období (teplota vody +10 až +17 °C)
• letní provoz (teplota vody vyšší než +17 °C)

Příslušné křivky a charakteristiky najdete na stránkách www.oase.com v části „Čerpadla pro jezírka“.

• Funkce SFC smí být aktivována při instalaci ponořením!
• Při použití hladinového sběrače (skimmeru) nebo satelitního filtru může být v závislosti na zařízení vhodné funkci SFC vypnout.
• Při dodání je funkce SFC deaktivována.

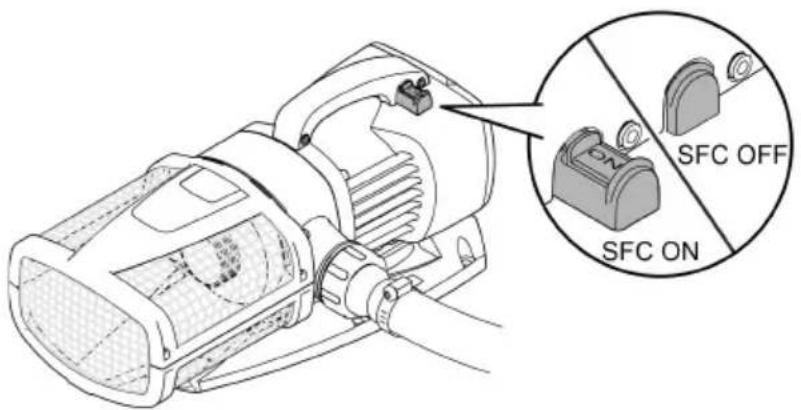

Zapnutí/vypnutí

AMX0024

Instalace a připojení

Čerpalo může být instalováno bud' ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

Použití čerpadla je přípustné jen za dodržování uvedených parametrů vody. (→ Povolené hodnoty vody)

- Bazénová voda nebo slaná voda mohou narušit vzhled přístroje. Tyto újmy jsou ze záruky vyloučeny.

! VAROVÁNÍ

Sítovým zdrojem protéká nebezpečné elektrické napětí, přístroj nesmíte instalovat přímo u vody. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.

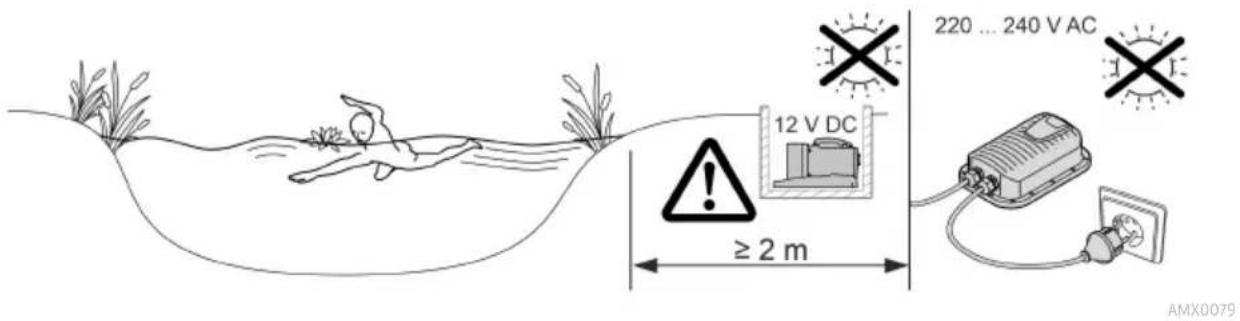

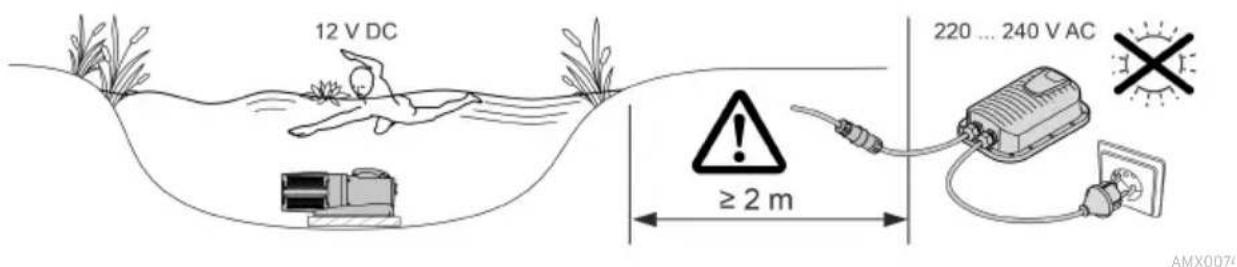

▶ Instalujte síťový zdroj tak, aby nemohl být zaplaven, v minimální vzdálenosti 2 m od vody.

POZOR

Rotující součásti v prostoru sacího hrdla a výtlačného hrdla. Hrozí úrazy, pokud sáhnete do hrdla.

Zejména dodržujte následující: Zařízení zastavené z důvodu přetížení se může neočekávaně opět spustit!

▶ Nesahejte do otvoru hrdla sání nebo výtlaku, pokud je elektrická zástrčka zapojená do zásuvky.
▶ Pokud jsou hrdla za provozu volně přístupná, např. pokud nejsou připojeny žádné hadice, zajistěte hrdla ochranou proti nebezpečnému dotyku. Ochrana proti nebezpečnému dotyku je do-stupná formou příslušenství.

Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.

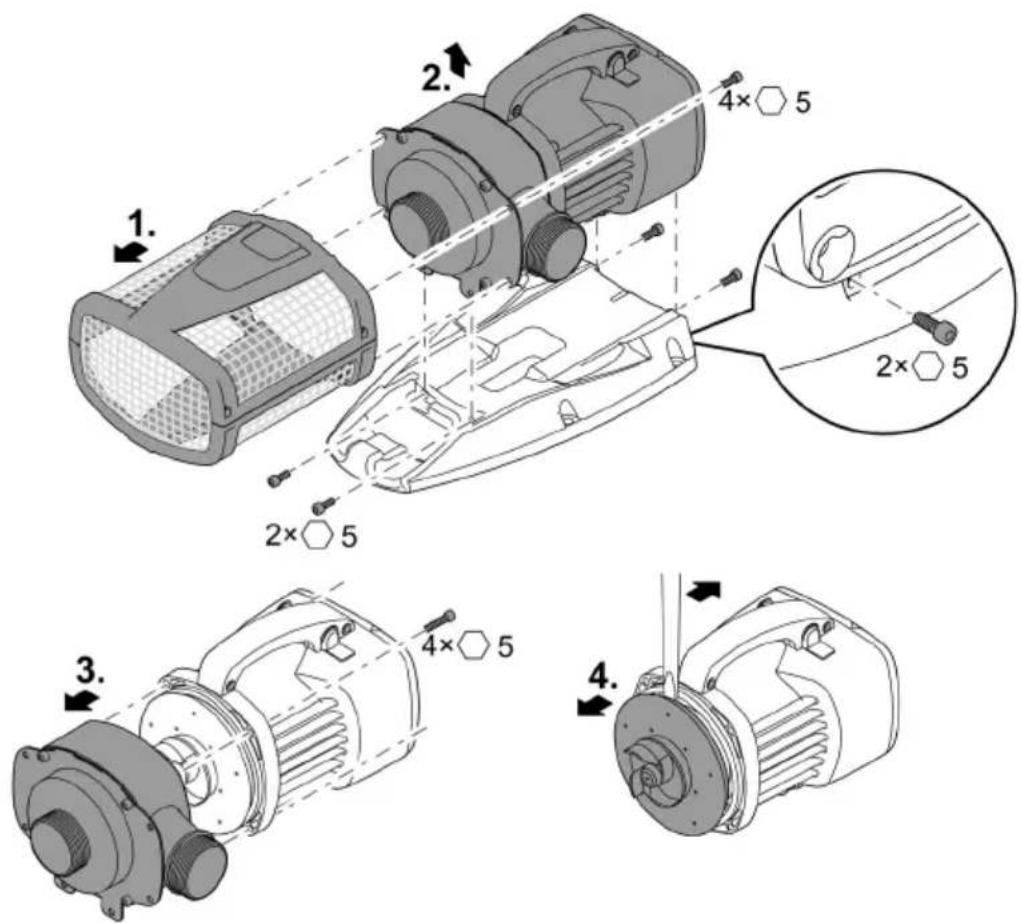

Otočte plášť čerpadla

Výstup čerpadla můžete orientovat takto:

• Horizontálně, směrem doprava (standard).
- Vertikálně, směrem nahoru (nutná přestavba).
- Horizontálně, směrem doprava (standard). - Vertikálně, směrem nahoru (nutná přestavba).

AMX0023

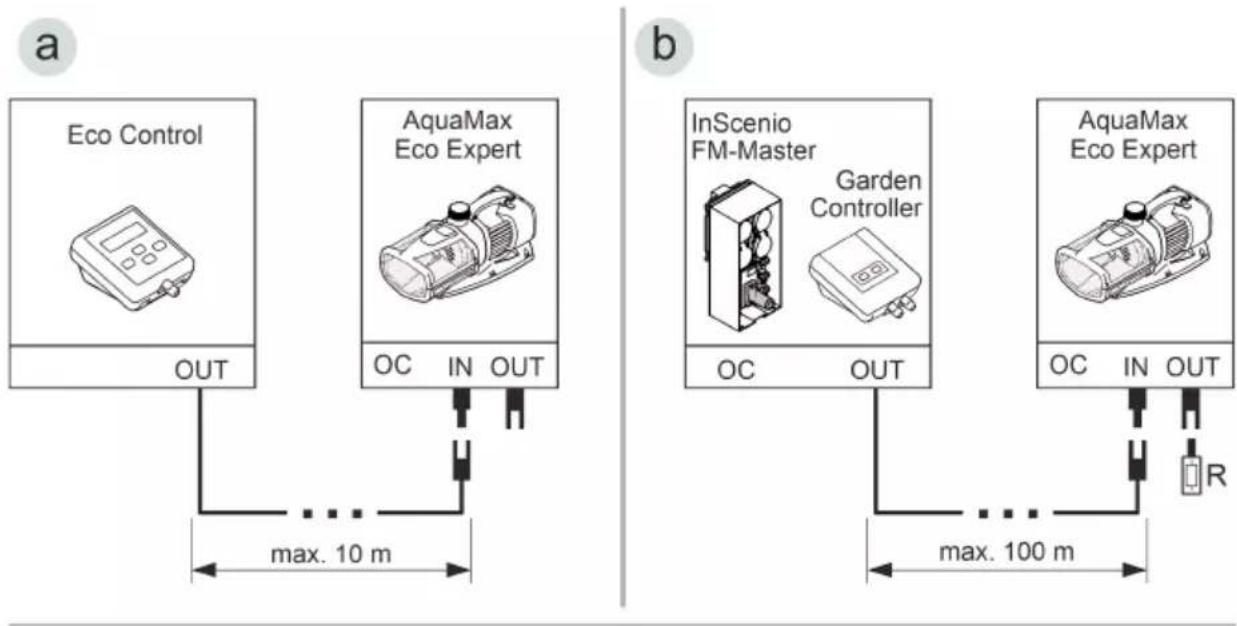

Připojení řízení

Čerpadlo můžete používat s řídící jednotkou nebo bez ní.

• Pomocí řídicí jednotky můžete regulovat výkon čerpadla.
• Bez řídicí jednotky běží čerpadlo trvale na plný výkon.

Kompatibilní řídicí jednotka (příslušenství):

- Eco Control

Inteligentní řídicí jednotka pro jedno čerpadlo.

• Incenio FM-Master Home/Cloud

Pomocí aplikace „OASE Control“ můžete ovládat až 10 OASE zařízení, kompatibilních se systémem Control (čerpadla, filtry, osvětlení).

Informace získáte na stránkách www.oase.com v části „Chytré řízení pro zahradu a osvětlení“.
    end

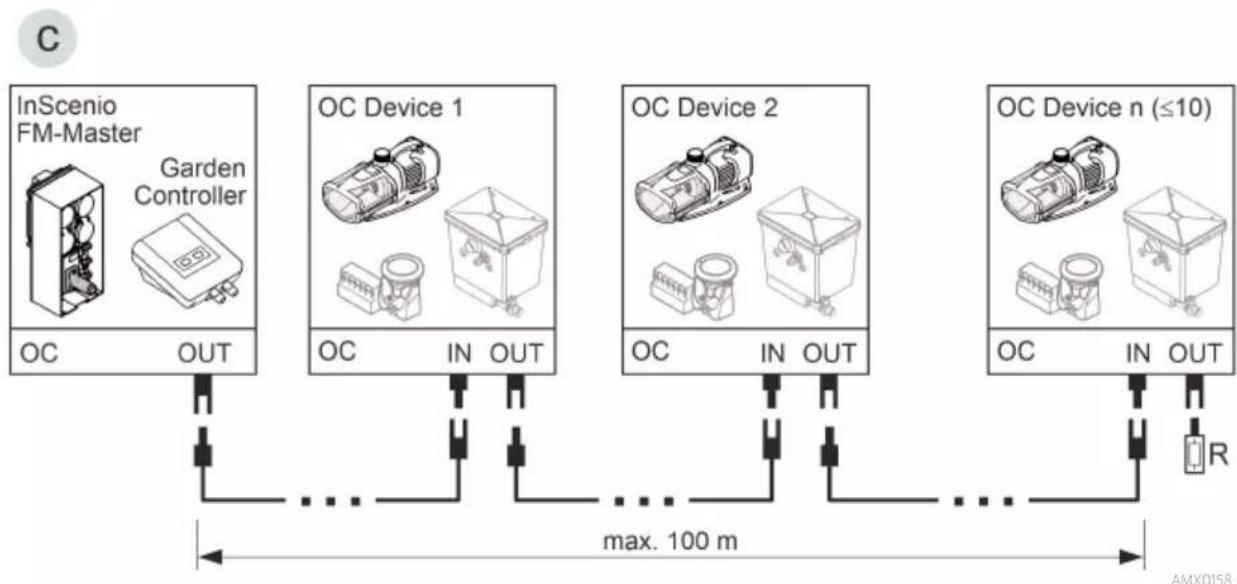


- Sít OASE Control (varianta b, c) musí být zakončena koncovým odporem R. Ten je součástí dodaného vybavení InSenio FM-Master nebo Garden Controller.

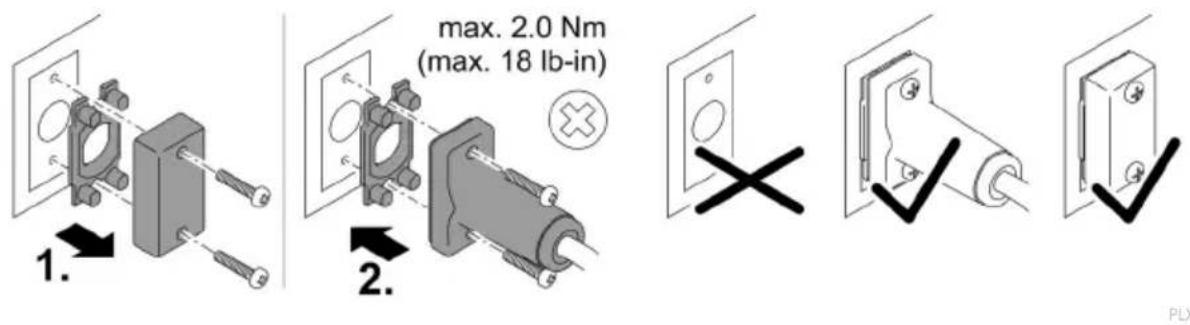

UPOZORNĚNÍ

Pokud do konektorových spojů vnikne voda, dojde k poškození přístroje.

▶ Připojte konektorový spoj nebo nasadťe ochranné víčko.
▶ Gumové těsnění musí být čisté a musí být rozměrově a tvarově přesné.
▶ Poškozené gumové těsnění musíte vyměnit. Pokud je konektorový spoj odpojen, musíte vyměnit starší gumové těsnění (> 2 roky).
▶ Upevněte konektorový spoj nebo ochranné víčko vždy oběma šrouby.

Instalace ponořeného přístroje

Připojení

AMX002

Zástrčku zatím nezapojujte do zásuvky!

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla.
• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti připojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úroveň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.
• Používejte čerpadlo pouze za předpokladu, že je ponořeno minimálně 10 cm pod vodu. V opačném případě může sát vzduch.

i Pomocí lanka můžete čerpadlo snadno vytáhnout z vody.

— Provlékněte lanko kulatými otvory na spodní části filtru a zavažte je.

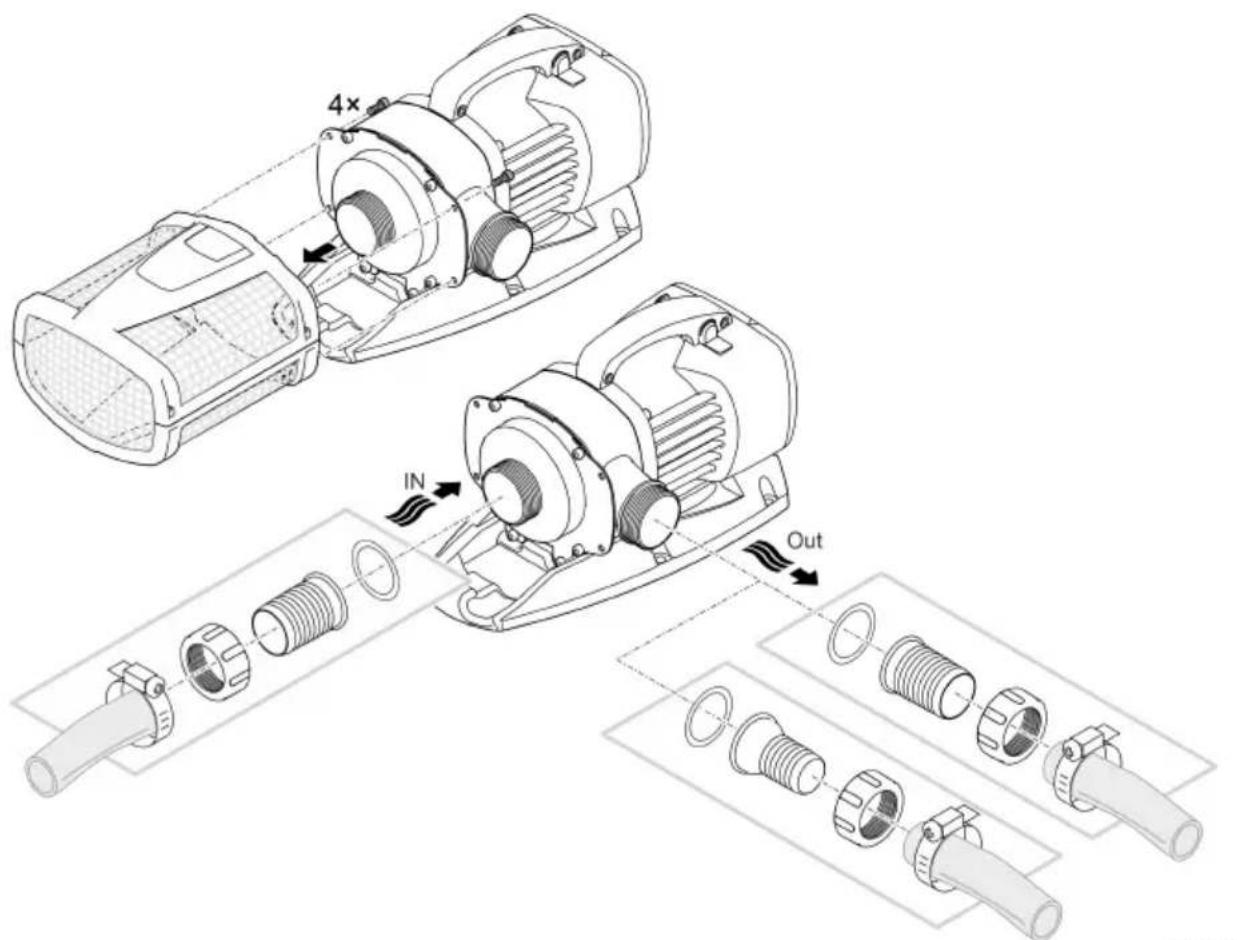

Instalace přístroje na suchu

Připojení

AquaMax Eco Expert 20000 / 12 V

- Ke vstupu a výstupu lze připojit hadice nebo trubky. Doporučení:

— Do délky 5 m: Použijte hadicové vsuvky a hadice 50 mm (2").

— Od délky 5 m: Použijte trubky DN 75 nebo DN 100.

- Čerpadlem mohou projít částice až 11 mm. Větší částice čerpadlo zablokují. Doporučujeme instalovat na straně sání filtr nebo hladinový sběrač (skimmer).

AquaMax Eco Expert 27000 / 12 V

- Na vstupu se připojí trubka DN75/100. Na výstupu lze připojit hadici nebo trubku. Doporučení:

— Do délky 5 m: Použijte hadicové vsuvky a hadice 50 mm (2").

— Od délky 5 m: Použijte trubky DN 75 nebo DN 100.

- Čerpadlem mohou projít částice až 11 mm. Větší částice čerpadlo zablokují. Doporučujeme instalovat na straně sání filtr nebo hladinový sběrač (skimmer).

i Trubky jsou připojeny přechodovým hrdlem PVC s vnitřním závitem (→ Technické údaje). Přechodová hrdla PVC jsou dostupná u specializovaných prodejců.

Zástrčku zatím nezapojujte do zásuvky!
AMX0025

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla.
• Čerpadlo nesmíte vystavit přímému slunečnímu záření.

- Místo instalace musí být dostatečně odvětráváno tak, aby se čerpadlo nepřehřívalo.

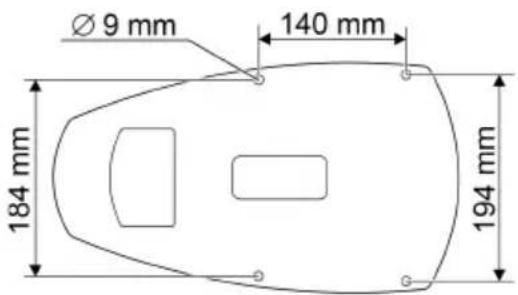

i Pro bezpečnou stabilitu můžete přístroj přišroubovat ke vhodnému podkladu.

AquaMax Eco Expert 20000 / 12 V

AquaMax Eco Expert 27000 / 12 V

AMX0167

Spojení spínacího zdroje s čerpadlem

UPOZORNĚNÍ

V případě vniknutí vody do konektorových spojů dojde ke zničení čerpadla.

▶ Nikdy nepovolujte převlečné matice na konektorových spojích.
- Jazýček na konektoru čerpadla musí zapadnout do konektoru spínacího zdroje.

AMX0077

Zástrčku zatím nezapojujte do zásuvky!

Pokud se spojí a zaklapne konektor filtračního čerpadla a spínací zdroj, lze je povolit pouze pomocí šroubováku. (→ Spojení spínacího zdroje s čerpadlem)

Uvedení do provozu

UPOZORNĚNÍ

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

▶ Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

• Zapnutí: Zapojte sítovou zástrčku do zásuvky. – Přístroj se okamžitě zapne.
  • Vypnutí: Odpojte sítovou zástrčku ze zásuvky.

Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut automaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zablokované nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.

Čištění a údržba

POZOR

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

Rozebrání přístroje

• Odpojte zástrčku a odpojte všechny přípojky.
• Rozeberte přístroj podle obrázku.

Přístroj čistěte podle potřeby, minimálně však 2krát ročně. — Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Čistič čerpadel PumpClean od OASE.
  — Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

Čištění/výměna rotoru

UPOZORNĚNÍ

Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou.

Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE.

UPOZORNĚNÍ

Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné piliny). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku.

▶ Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

• Rozeberte blok motoru podle obrázku.
- Vyčistěte součásti kartáčkem pod čistou vodou.
- Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte.
- Blok motoru sestavte v opačném pořadí.

Uložení/zazimování

Přístroj je bezpečný v mrazu do minus 20 °C. Pokud byste přístroj skladovali mimo jezírko, provedte důkladné vyčištění měkkým kartáčem a vodou, zkontrolujte ho na poškození a uložte ho ponořený nebo naplněný vodou. Vidlici přívodního vedení neponořujte do vody!

Odstraňování poruch

Porucha	Příčina	Řešení
Čerpadlo se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětí
	Chybí řídicí napětí (pouze s volitelnou externí řídicí jednotkou)	Zkontrolujte spojení s OASE Eco Control nebo se sítí OASE Control; případně čerpadlo zapněte
	Zalomené přívody	Umístěte přívody tak, aby nebyly zalo-mené
	Ucpaný přítok	Zkontrolujte/vyčistěte přívody
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola
Čerpadlo nečerpáDopravované množství není dostatečné	Kryt filtru je ucpaný	Vyčistit misky filtru
	Příliš velké ztráty v přívodních vedeních	Zkratte hadice na nutné minimum, odstraňte zbytečné spojovací díly, použijte větší průměr hadice
	Jednotka oběžného kola vázne	Zkontrolujte hladký chod jednotky oběžného kola
Čerpadlo se po krátké době chodu vypne	Voda je silně znečištěná	Vyčistit čerpadlo
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola
	Čerpadlo běželo nasucho	Zkontrolujte/vyčistěte přívody, ponořte přístroj hlouběji (min. 10 cm pod hladinou vody)
	Teplota vody je příliš vysoká	Dodržujte maximálně dovolenou teplotu prostředí. (→ Technické údaje)

Technické údaje

Spínací napájecí zdroj			250 VA / 12 V DC
Primární	Připojovací napětí	V AC	220 až 240
	Frekvence sítě	Hz	50/60
	Délka přívodního kabelu	m	2
Sekundární	Výstupní napětí	V DC	12
	Max. el. proud	A	20
	Délka přívodního kabelu	m	0,5
Stupeň krytí			IP44
Okolní teplota		°C	-10 až +35
Rozměry	Délka	mm	190
	Šířka	mm	245
	Výška	mm	85
Hmotnost		kg	3,2
AquaMax Eco Expert			20 000 / 12 V	27000 / 12 V
Připojovací napětí		V DC	12	12
Maximální spotřeba proudu		A	20	20
Příkon		W	30 až 260	30 až 260
Max. čerpací výkon		l/h	19300	27000
Max. čerpací výška		m	4,6	4,6
Stupeň krytí			IP68	IP68
Max. hloubka ponoru		m	4	4
Strana sání	Závit		G2	G2 12
	Přípojka hadice	mm	50	63
Výtlačná strana	Závit		G2	G2
	Přípojka hadice	mm	38, 50	38, 50
Max. velikost zrna, hrubé nečistoty		mm	11	11
Plocha vstupního filtru		cm ^2	1060	1060
Teplota vody (ponořená instalace)	V provozu	°C	(→ Povolené hodnoty vody)
	Mimo provoz	°C	-20 až +35	-20 až +35
Okolní teplota (suchá instalace)	Za provozu a při konvekci	°C	+4 až +30	+4 až +30
	Za provozu a nucené chlazení	°C	+4 až +40	+4 až +40
Rozměry	Délka	mm	490	540
	Šířka	mm	240	250
	Výška	mm	210	220
Délka přívodního kabelu		m	8	8
Hmotnost		kg	11,4	14,3

Typ		Čerstvá voda	Bazénová voda	Slaná voda
Hodnota pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Tvrdost	DH	8 až 15	8 až 15	20 až 30
Volný chlor	mg/l	<0,3	<0,6	<0,3
Obsah chloridu	mg/l	<250	<250	<22000
Obsah soli	%	<0,4	<0,4	<4
Celková odparka	mg/l	<50	<50	<50
Teplota	°C	+4 až +35	+4 až +30	+4 až +28

• Rotor
• Ložisko v motorovém bloku

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

VÝSTRAHA

- Otvorené zástrčky a zásuvky chráňte pred vlhkostou.

Bezpečná prevádzka

Popis výrobku Prehl'ad

2 Výstup (tlaková strana)

5 Spínací zdroj s napájacím káblom

• Napájanie čerpadla prúdom

6 Zapnite/vypnite Seasonal Flow Control (SFC).

- Funkcia SFC optimalizuje počet otáčok čerpadla a tým aj množstvo vody a prepravnú výšku v závislosti od teploty vody.

7 Prípojka riadenia

• Pomocou riadenia sa dá regulovat výkon čerpadla.
• Bez riadenia beží zapnuté čerpadlo nepretržite na plný výkon.

8 Hadicové hrdlo ∅ 50 mm

9	Hadicové hrdlo 38 mm
10	Hadicová spona na upevnenie hadíc na hadicové hrdlá.
11	Hadicové hrdlo 50 mm alebo 63 mm

Symboly na zariadení

- Variant (a): Montáž ponorného čerpadla

– Čerpadlo sa umiestni v jazierku, resp. nádrži.

- Variant (b): Montáž čerpadla nasucho

Príslušné charakteristiky nájdete na stránke www.oase.com v oblasti výrobkov „jazierkové čerpadlá“.

Otáčanie telesa čerpadla

Výstup čerpadla je možné usporiadať nasledovne:

Čerpadlo je možné prevádzkovat s riadením a bez neho.

• Pomocou riadenia sa dá regulovat' výkon čerpadla.
• Bez riadenia beží zapnuté čerpadlo permanentne na plný výkon.

— Do dížky 5 m: Použite 50 mm (2") hadicové hrdlá a hadice.

— Do dížky 5 m: Použite 50 mm (2") hadicové hrdlá a hadice.

Spojenie spínacieho zdroja s čerpadlom

UPOZORNENIE

Čerpadlo sa poškodí, ak sa do konektorov dostane voda.

▶ Nikdy neuvolňujte prevlečné matice na konektoroch.
- Výčnelok na zástrčke čerpadla musí zapadnút do zástrčky spínacieho zdroja.

AMX0077

▶ Pred osadením dôkladne odstráňte z rotora prichytené častice,
