AquaMax Eco Expert 27000/12 V - Bomba de agua OASE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua para estanque
Marca	Oase
Modelo	AquaMax Eco Expert 27000/12 V
Caudal máximo	27000 l/h
Altura de elevación máxima	4,6 m
Potencia absorbida	30 a 260 W
Alimentación de la bomba	12 V CC (mediante bloque de alimentación incluido)
Alimentación de red (bloque)	220-240 V CA, 50/60 Hz
Consumo máximo del bloque	250 VA
Índice de protección (bomba)	IP68 (estanco hasta 4 m)
Índice de protección (bloque)	IP44
Profundidad de inmersión máxima	4 m
Diámetro de granos máximo	11 mm
Conexión de aspiración	G2 1/2, Ø 63 mm
Conexión de impulsión	G2, Ø 38/50 mm
Dimensiones (L x an x al)	540 x 250 x 220 mm
Peso	14,3 kg
Longitud del cable de conexión	8 m
Temperatura del agua admisible	+4 a +35 °C
Función SFC	Seasonal Flow Control adapta el caudal a la temperatura
Compatibilidad de control	Eco Control, InScenio FM-Master (mediante OASE Control)
Mantenimiento	Limpiar la cesta filtrante y la unidad de funcionamiento regularmente
Piezas de desgaste	Unidad de funcionamiento, cojinete del bloque motor
Garantía	Consultar al servicio técnico de OASE

Preguntas frecuentes - AquaMax Eco Expert 27000/12 V OASE

¿Puedo instalar la bomba fuera del agua?

Sí, la bomba se puede instalar en seco (fuera del agua) siempre que esté por debajo del nivel del agua y se utilicen los racores de oliva incluidos. En este caso, retire la cesta de filtración y conecte tuberías rígidas o flexibles.

¿Cómo activar la función SFC?

La función Seasonal Flow Control (SFC) se activa mediante el botón situado en la bomba. Optimiza el caudal según la temperatura del agua (modo invierno <10°C, media estación 10-17°C, verano >17°C). Solo debe activarse cuando la bomba está sumergida.

¿Por qué se detiene mi bomba después de unos minutos?

Esto puede deberse a funcionamiento en seco, bloqueo del rotor, agua muy sucia o temperatura excesiva. Verifique que la bomba esté sumergida (al menos 10 cm de agua), limpie el filtro y el rotor, y respete las temperaturas admisibles.

¿Puedo usar un variador de velocidad con esta bomba?

No, el uso de un variador de velocidad dañaría la bomba. Utilice únicamente el control OASE original (Eco Control o InScenio) para ajustar la velocidad.

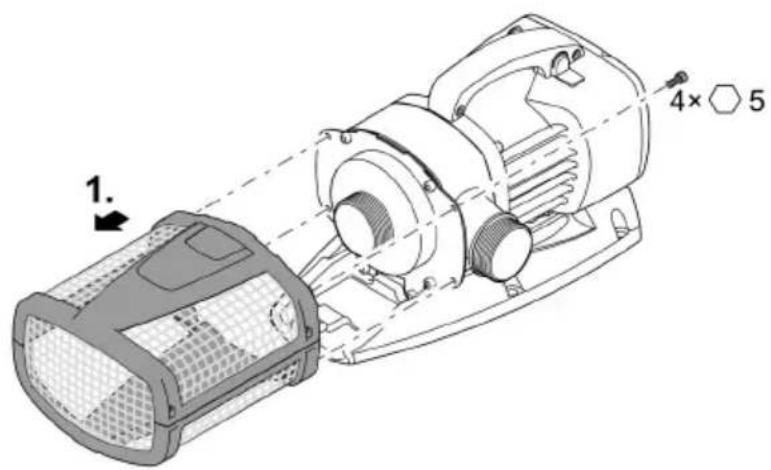

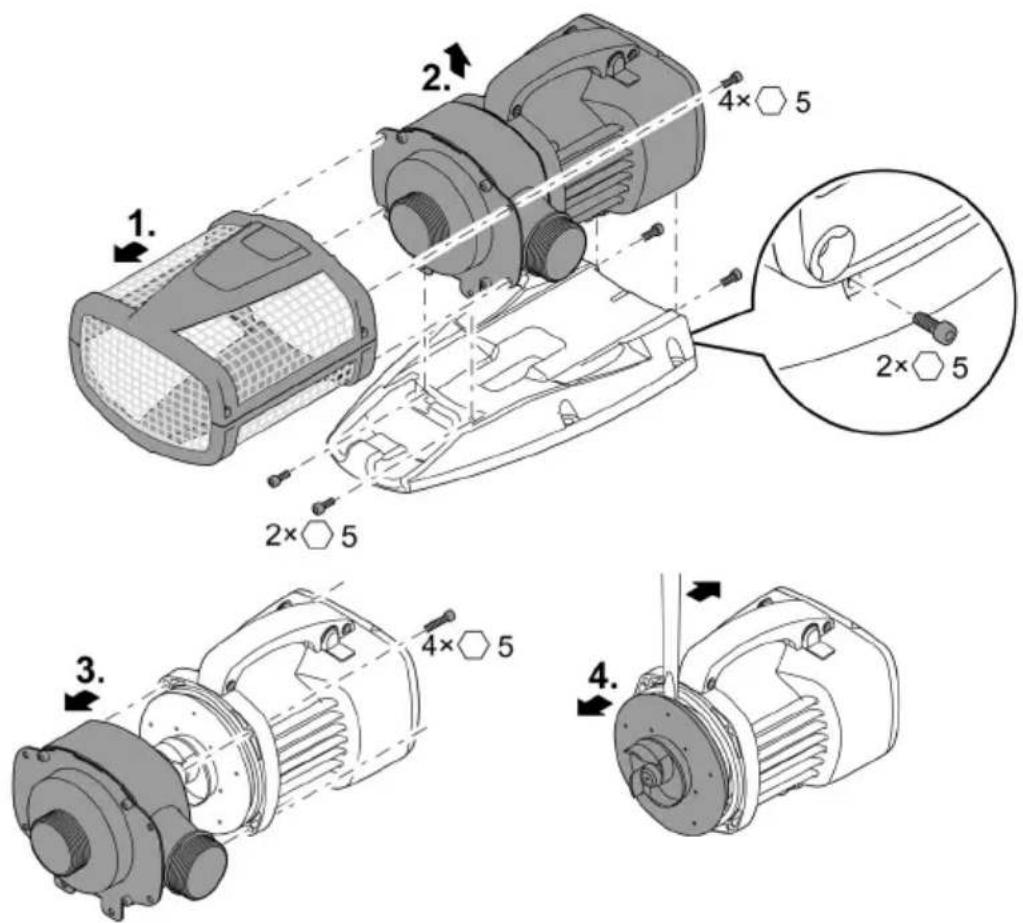

¿Cómo limpiar la unidad de funcionamiento?

Desconecte la bomba, desmonte el bloque motor según el esquema, limpie las piezas con agua clara y un cepillo suave. Reemplace el cojinete si es necesario (confíelo a un especialista de OASE). No use productos agresivos.

¿Cuál es la distancia mínima entre la bomba y el bloque de alimentación?

El bloque de alimentación debe instalarse al menos a 2 metros del borde del agua para evitar riesgos de inundación y electrocución. El cable de 0,5 m entre el bloque y la bomba puede alargarse con un cable adecuado.

¿Qué hacer si la bomba no arranca?

Verifique la tensión de red, el estado de los cables, que la bomba esté bien conectada y que las tuberías no estén dobladas u obstruidas. Si el rotor está bloqueado, límpielo. Para los controles externos, asegúrese de la conexión.

¿Puedo usar la bomba en agua de mar o piscina?

El uso en agua de mar o piscina es posible pero sujeto a límites estrictos de pH, cloro, cloruro y temperatura. Consulte la tabla de valores admisibles. El aspecto puede alterarse y la garantía no cubre estos daños.

¿Cómo invernar la bomba?

La bomba resiste hasta -20°C. Si la saca del agua, límpiela cuidadosamente, verifique que no haya daños y consérvela sumergida en agua (sin el enchufe) en un lugar libre de heladas.

¿Qué accesorios de control son compatibles?

La bomba es compatible con el control Eco Control (para una bomba) y el sistema InScenio FM-Master Garden Controller (hasta 10 dispositivos OASE Control). Permiten regular la velocidad y programar escenarios a través de la aplicación.

MANUAL DE USUARIO AquaMax Eco Expert 27000/12 V OASE

ES Instrucciones de uso

▶ Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

Indicaciones de seguridad

Conexión eléctrica

• Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electricista especializado puede ejecutar la instalación eléctrica.
• El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y disposiciones regionales y nacionales.
  — En caso de preguntas y problemas póngase en contacto con un electricista especializado.
• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.
• Conecte el aparato únicamente a una toma de corriente correctamente instalada.
• La unidad debe estar protegida por un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (proteqido contra salpicaduras de agua).
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que puede influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia mínima de 0,2 m entre el implante y el imán.
• No transporte ni tire el equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Para bombear el agua de estanque normal para sistemas de filtros, cascadas y riachuelos.
• Para el empleo en piscinas y estanques para nadar si se cumplen las prescripciones de construcción nacionales.
• Se debe operar sólo con la fuente de alimentación original.
• De acuerdo con los datos técnicos. (→ Datos técnicos)
• De acuerdo con los valores del agua permisibles. (→ Valores del agua permisibles)

Para el equipo son válidas las siguientes limitaciones:

• Está prohibido operar con otros líquidos distintos del agua.
• No opere nunca sin circulación de agua.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.
• No conectar a la línea de alimentación de agua potable.
• No emplee el equipo para fines industriales.
• Según CEM (compatibilidad electromagnética) se trata de un equipo de la clase A. El equipo puede ocasionar interferencias de radio en entornos residenciales. El usuario tiene que tomar las medidas adecuadas.

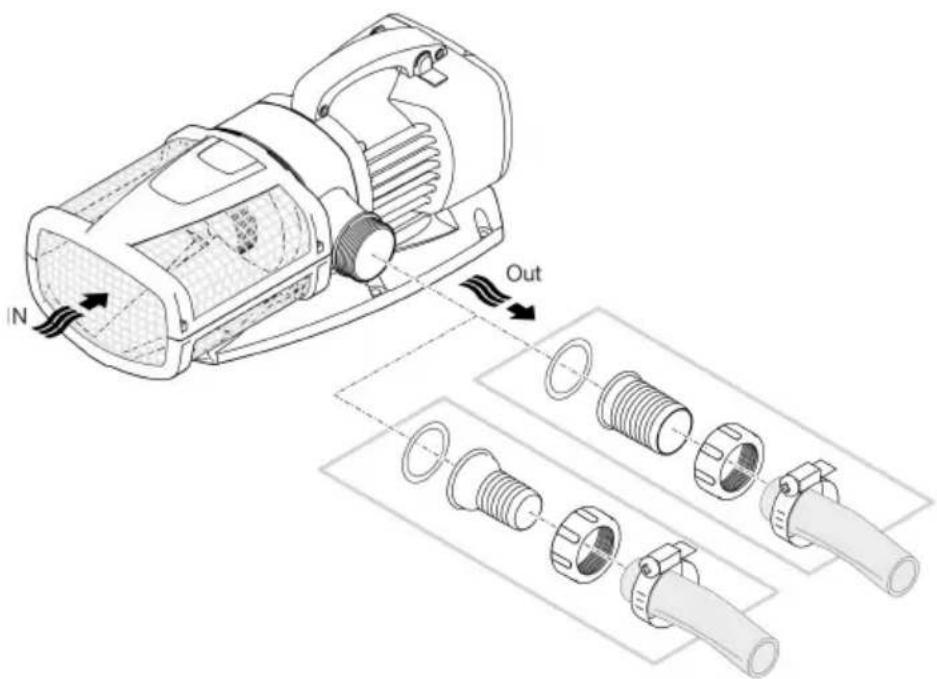

Descripción del producto

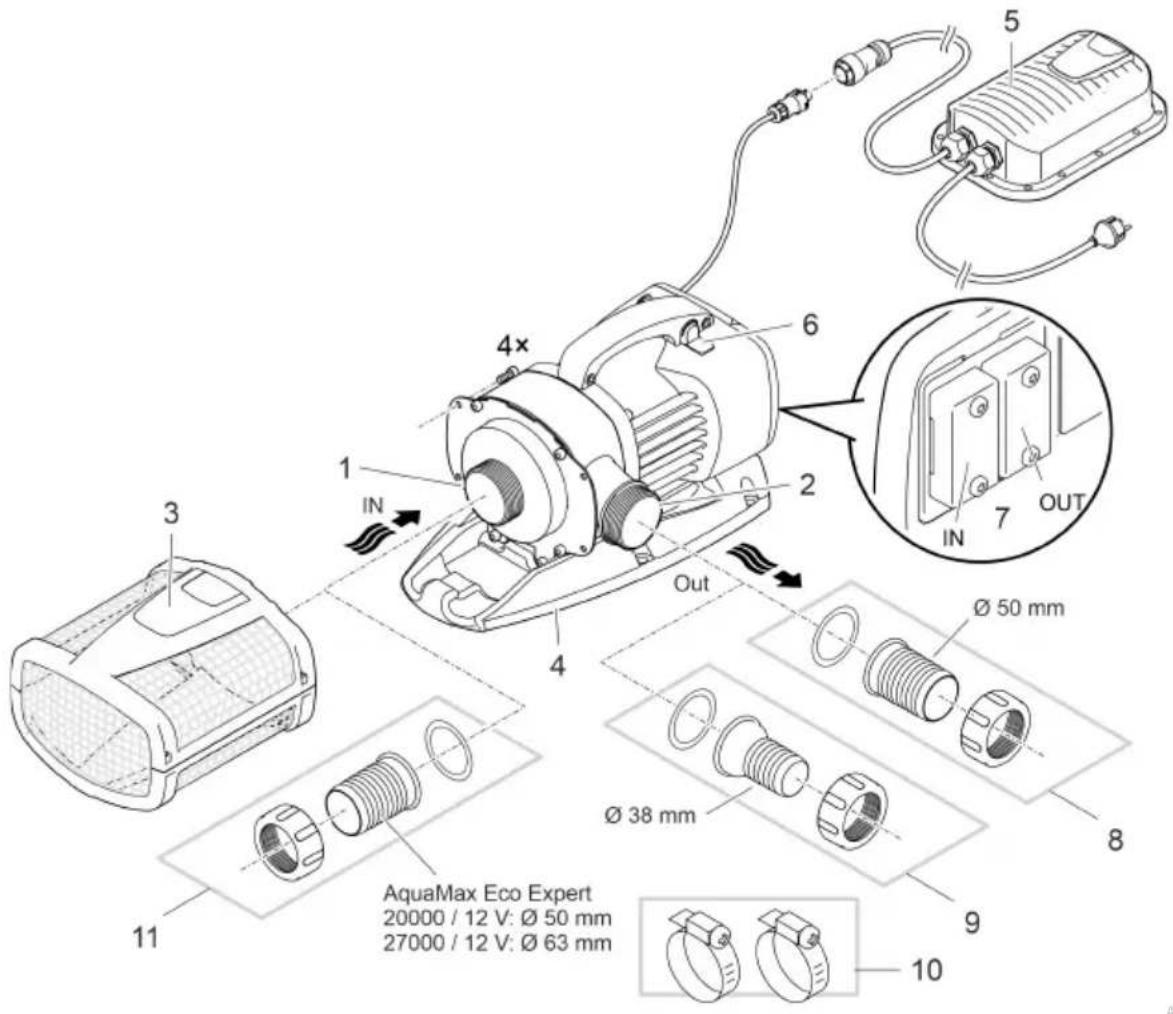

Vista sumaria

1 Entrada (lado de aspiración)

• Con cesta del filtro (3) para el emplazamiento sumergido en el agua.
• Con boquilla de manguera para el emplazamiento en seco.

2 Salida (lado de presión)

• Conexión del retorno al estanque (p. ej. a través de un riachuelo).
• La salida se puede orientar hacia arriba mediante una reconstrucción.

3 Cesta del filtro
4 Pie

- Con agujeros de montaje para una instalación fija en el suelo si fuera necesario.

5 Fuente de alimentación conmutada con cable de red

- Alimentación de corriente de la bomba

6 Conectar/ desconectar el Seasonal Flow Control (SFC).

- La función SFC optimiza el número de revoluciones de la bomba y con esto el caudal y la altura de bombeo en dependencia de la temperatura del agua.

7 Conexión del control

• Con el control se puede regular la potencia de la bomba.
• Sin el control, la bomba conectada funciona constantemente a plena potencia.

8 Boquilla de manguera ∅ 50 mm

9	Boquilla de manguera ∅ 38 mm
10	Abrazaderas de manguera para fijar las mangueras en las boquillas de manguera.
11	Boquilla de manguera ∅ 50 mm o ∅ 63 mm

Símbolos en el equipo

IP68 4.0 m	El equipo es hermético al polvo y al agua hasta 4 m.
	Posibles peligros para personas con marcapasos.
	Opere el equipo sólo con el transformador de seguridad.
	Proteja el equipo contra la radiación solar directa.
	No deseche el equipo en la basura doméstica normal.
	Lea las instrucciones de uso.

ES

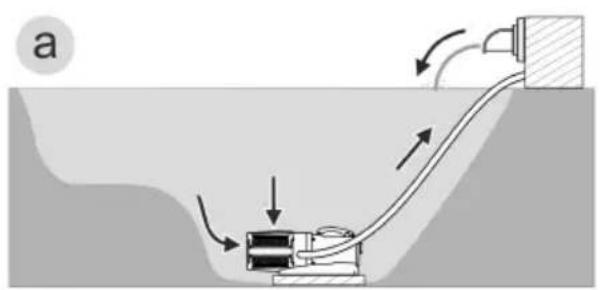

Variantes de instalación

- Variante (a): Emplazamiento de la bomba sumergida en el agua

— La bomba se posiciona en el estanque o la piscina.

— Bombeo de agua a través de la cesta del filtro.

- Variante (b): Emplazamiento en seco de la bomba

— La bomba se emplaza sin la cesta del filtro fuera del estanque o la piscina, pero por debajo de la superficie del agua.

— Bombeo de agua a través de un filtro satélite o un skimmer.

Seasonal Flow Control (SFC)

La función SFC regula de forma inteligente la cantidad de agua o la altura de bombeo en dependencia de la temperatura del agua. De este modo se adapta la potencia de la bomba durante el año completo a la correspondiente ecología del estanque y se apoya la biología del estanque gracias a la circulación del agua en dependencia de la temperatura (funcionamiento de invierno, funcionamiento de transición y funcionamiento de verano).

- Si está activa la función SFC, la bomba diferencia entre...

• funcionamiento de invierno (temperatura del agua inferior a +10 °C)
• funcionamiento de transición (temperatura del agua +10 ... +17 °C)
• funcionamiento de verano (temperatura del agua superior a +17 °C)

Las correspondientes curvas características se encuentran en www.oase.com en el área de productos "Bombas de estanque".

• La función SFC sólo se puede activar en el emplazamiento sumergido.
• En caso que se emplee un skimmer o filtro satélite puede ser recomendable en dependencia de la instalación desconectar la función SFC.
• La función SFC está desactivada al suministro.

Emplazamiento y conexión

La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua).

La bomba sólo se puede emplear si se cumplen los valores del agua indicados. (→ Valores del agua permisibles)

- El agua de piscina o el agua salada pueden mermar la óptica del equipo. Estos menoscabos no están incluidos en la garantía.

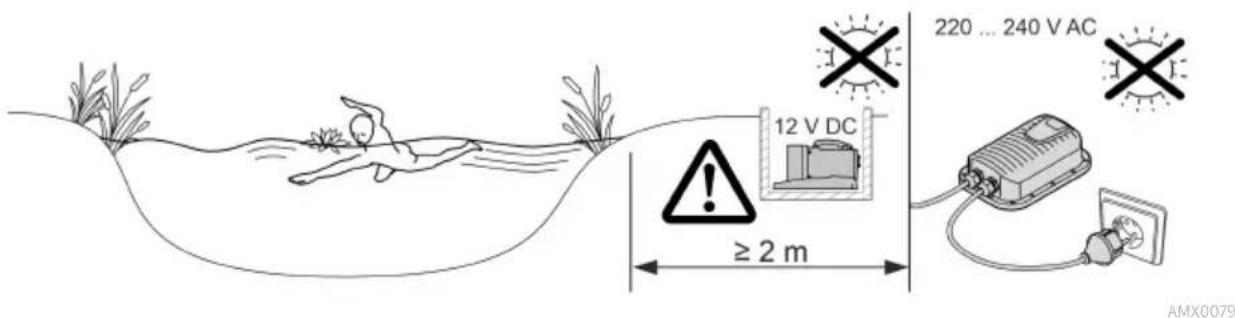

ADVERTENCIA

La fuente de alimentación conduce tensión eléctrica peligrosa y está prohibido emplazarla directamente en el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.

- Emplace la fuente de alimentación protegida contra inundación a una distancia mínima de 2 m al agua.

CUIDADO

Componentes giratorios en el área de la tubuladura de aspiración y la tubuladura de presión. Son posibles que se produzcan lesiones si se introduce la mano en las tubuladuras.

Tenga especialmente en cuenta: ¡Un equipo parado por sobrecarga puede arrancar inesperadamente!

▶ No toque en la abertura de la tubuladura de aspiración o la tubuladura de presión cuando esté conectada la clavija de red.
▶ Si las tubuladuras están libremente accesibles durante el funcionamiento, por ejemplo, si no hay mangueras conectadas, asegure las tubuladuras con un protector contra contacto. La protección contra contacto está disponible como accesorio.

Está prohibido exponer todos los componentes del equipo a la radiación solar directa durante largos períodos de tiempo, porque se podrían dañar. Emplee una cubierta de protección si fuera necesario.

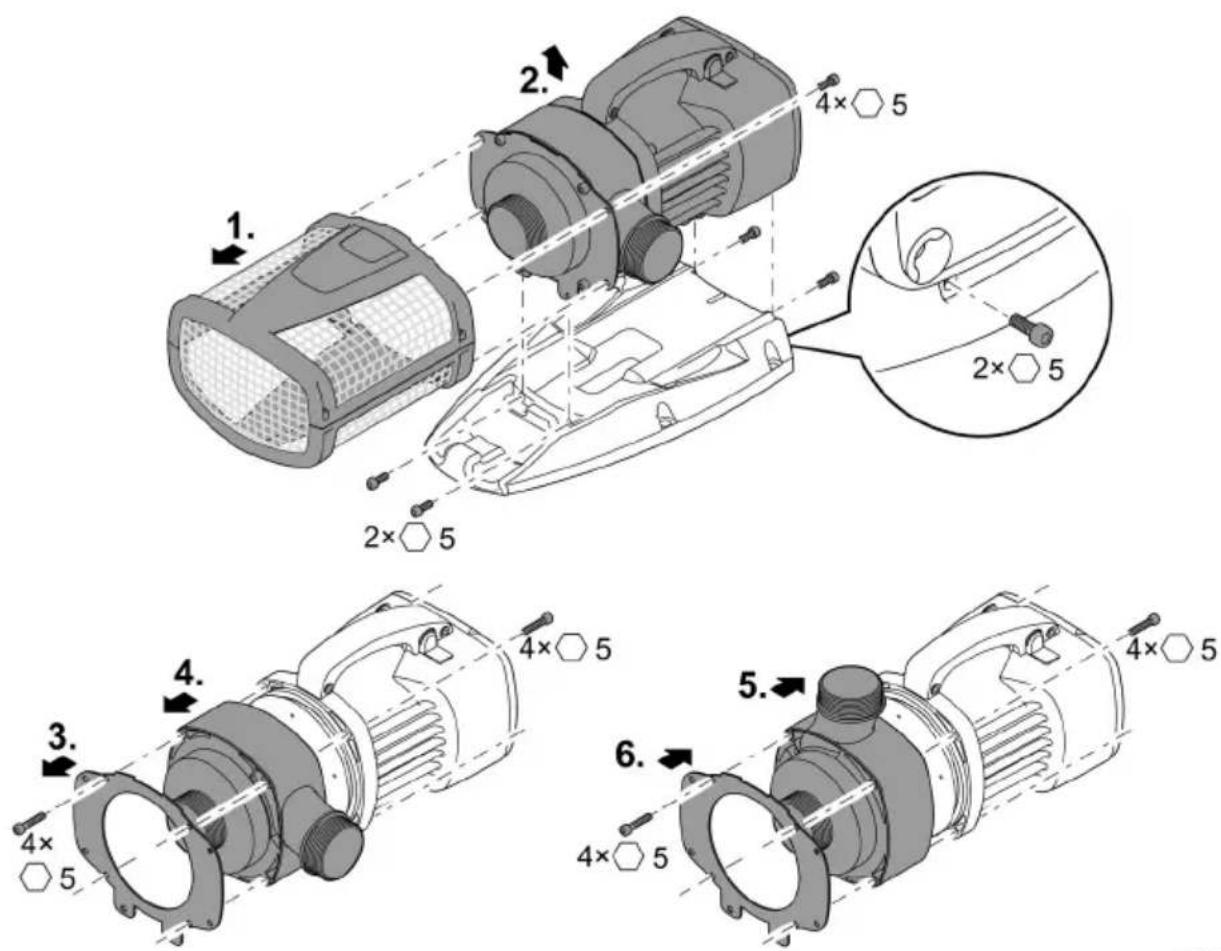

Girar la cargasa de la bomba

La salida de la bomba se puede orientar de la forma siguiente:

• Horizontal, indicando a la derecha (estándar).
- Vertical, indicando hacia arriba (es necesario una reconstrucción).
- Horizontal, indicando a la derecha (estándar). - Vertical, indicando hacia arriba (es necesario una reconstrucción).

AMX0023

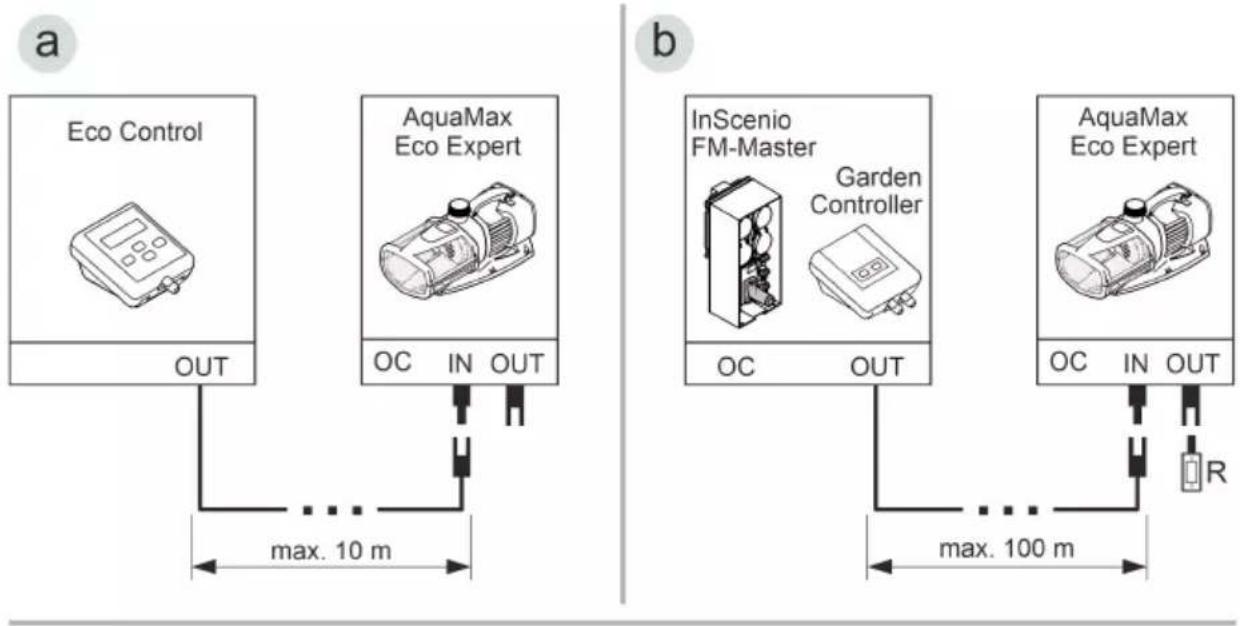

Conexión del control

La bomba se puede operar con o sin control.

• Con el control se puede regular la potencia de la bomba.
• Sin el control, la bomba conectada funciona permanentemente a plena potencia.

Controles compatibles (accesorio):

- Eco Control

Control inteligente para una bomba.

• Incenio FM-Master Home/Cloud

A través de la aplicación "OASE Control" se pueden controlar hasta 10 equipos compatibles con el control de OASE (bombas, filtros, lámparas).

Consulte las informaciones al respecto en www.oase.com en la sección "Control e iluminación inteligentes del jardín".

- Una red OASE Control (variante b, c) tiene que terminar con la resistencia terminal R. Está incluida en el suministro InSenio FM-Master o Garden Controller.

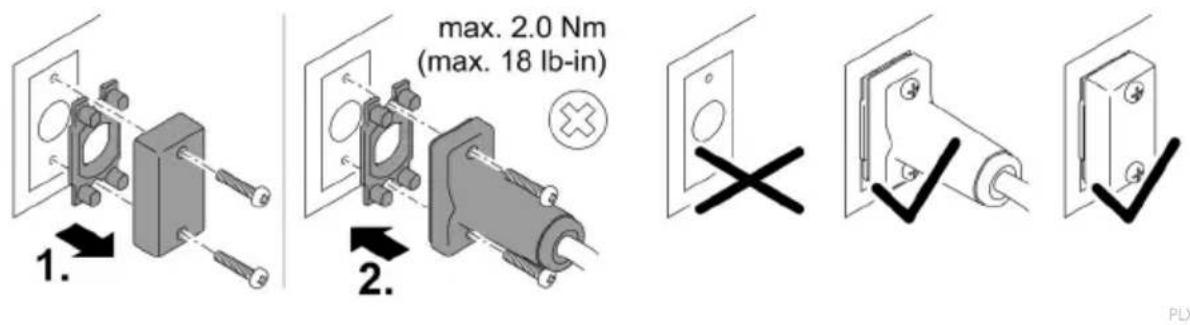

INDICACIÓN

El equipo se daña si entra agua en el conector.

▶ Enchufe el conector o coloque la tapa protectora.
▶ La junta de goma tiene que estar limpia y encajar perfectamente.
▶ Una junta de goma dañada se tiene que sustituir. Si el conector se afloja se tiene que sustituir la junta de goma desgastada (> 2 años).
▶ Asegure el conector o la tapa protectora siempre con los dos tornillos.

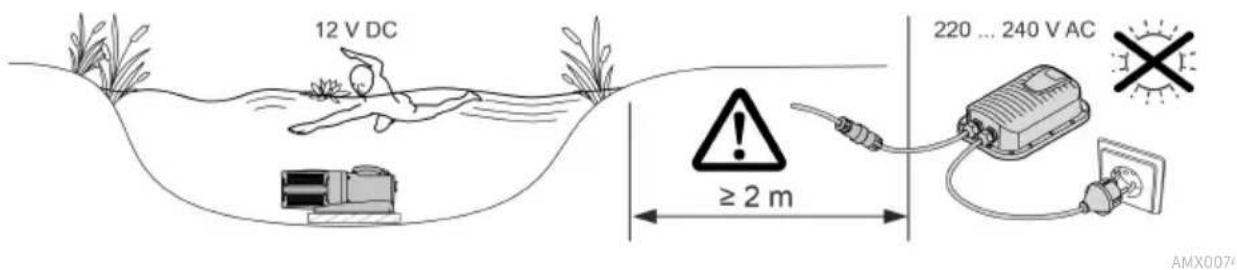

Emplazamiento del equipo sumergido

Conexión

ES

AMX002

¡No enchufe todavía la clavija de red en el tomacorriente!

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
  • Garantice una posición segura de la bomba.
• Recomendamos que, si el agua está turbia o sucia, la bomba o los componentes conectados por el lado de aspiración (skimmer, filtro satélite, desagüe del suelo, etc.) se emplacen por encima del suelo. De este modo se reduce la aspiración de partículas y se aumenta por consiguiente la vida útil de la unidad de rodadura.
• Opere la bomba sólo cuando esté cubierta al menos con 10 cm de agua. De lo contrario, podría aspirar aire.

i La bomba se puede sacar fácilmente del agua utilizando una cuerda de tracción.

- Tire la cuerda de tracción por los agujeros redondos en la parte inferior del filtro y anú-dela.

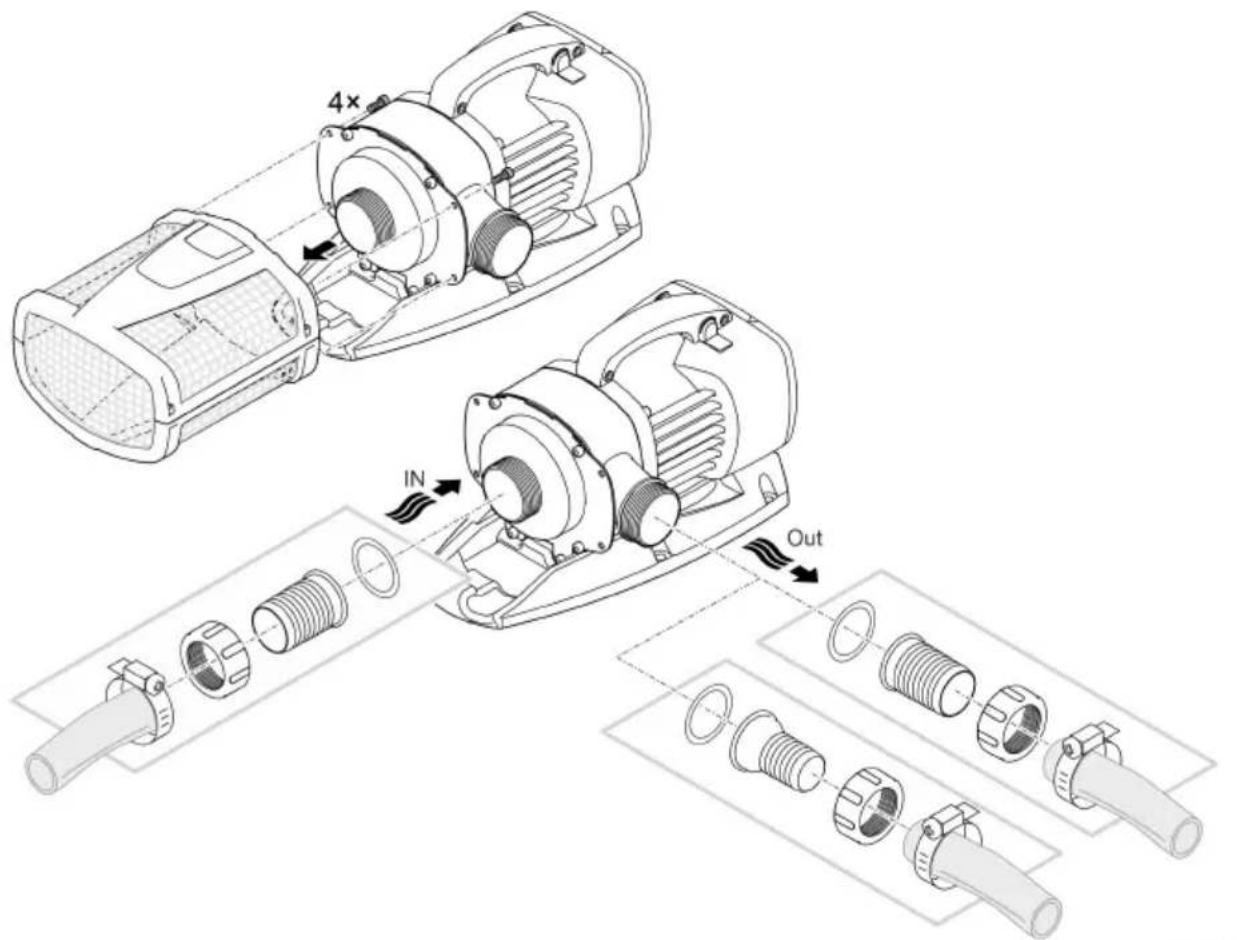

Emplazamiento del equipo en seco

Conexión

AquaMax Eco Expert 20000 / 12 V

• En la entrada y la salida se pueden conectar mangueras o tubos. Recomendación:
  — Hasta una longitud de 5 m: Emplee boquillas de manquera de 50 mm (2") y manqueras.
• A partir de una longitud de 5 m: Emplee tubos DN 75 o DN 100.
• La bomba puede pasar partículas de hasta 11 mm. La bomba se bloquea en caso de partículas más grandes Recomendamos instalar un filtro o skimmer en el lado de aspiración.

AquaMax Eco Expert 27000 / 12 V

• En la entrada se conecta un tubo DN75/100. En la salida se puede conectar una manguera o un tubo. Recomendación:
  — Hasta una longitud de 5 m: Emplee boquillas de manquera de 50 mm (2") y manqueras.
• A partir de una longitud de 5 m: Emplee tubos DN 75 o DN 100.
• La bomba puede pasar partículas de hasta 11 mm. La bomba se bloquea en caso de partículas más grandes Recomendamos instalar un filtro o skimmer en el lado de aspiración.

Los tubos se conectan con un manguito de transición de PVC con rosca interior (→ Datos técnicos). Los manguitos de transición de PVC se pueden comprar en el comercio especializado.

¡No enchufe todavía la clavija de red en el tomacorriente!

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
  • Garantice una posición segura de la bomba.
• Está prohibido exponer la bomba directamente a la luz solar.

- El lugar de emplazamiento debe estar suficientemente ventilado para que la bomba no se sobrecaliente.

ES

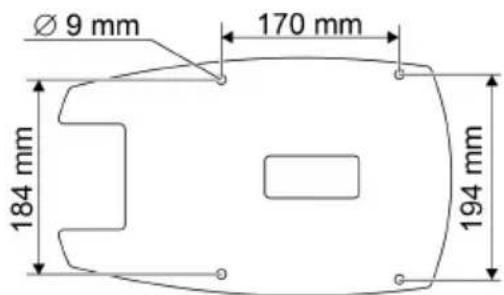

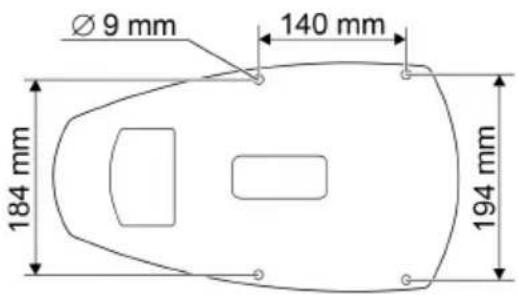

Para un soporte seguro se puede atornillar el equipo con una base adecuada.

AquaMax Eco Expert 20000 / 12 V

AquaMax Eco Expert 27000 / 12 V

AMX0167

Conexión de la fuente de alimentación con la bomba

INDICACIÓN

La bomba se destruye si entra agua en el conector.

▶ No suelte nunca las tuercas racor en los conectores.
- La nariz en el conector de la bomba tiene que enclavar en el conector de la fuente de alimentación conmutada.

AMX0077

¡No enchufe todavía la clavija de red en el tomacorriente!

Si los conectores de la bomba de filtro y la fuente de alimentación están enchufados y enclavados sólo se pueden soltar con un desatornillador. (→ Conexión de la fuente de alimentación con la bomba)

Puesta en marcha

INDICACIÓN

El equipo se destruye si se opera con un atenuador de luz. Tiene componentes eléctricos sensibles.

▶ No conecte el equipo a una alimentación de corriente con regulación de voltaje.

INDICACIÓN

La bomba no debe marchar en seco. De lo contrario se puede destruir la bomba.

▶ Opere la bomba sólo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
• El equipo se conecta de inmediato.
• Desconexión: Saque la clavija de red del tomacorriente.

La bomba realiza automáticamente una autocomprobación preprogramada (Environmental Function Control (EFC)) a la puesta en marcha y después durante el funcionamiento cada 20 a 40 minutos. La bomba reconoce si marcha en seco, está bloqueada o está sumergida. En el caso de una marcha en seco/ bloqueo, la bomba se desconecta automáticamente después de aprox. 60 a 120 segundos. En caso de fallo interrumpa la alimentación de corriente e “inunde la bomba” o elimine el obstáculo. Después se puede arrancar de nuevo el equipo.

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las funciones de supervisión internas del equipo pueden desconectar el equipo y conectarlo de nuevo automáticamente.

▶ Saque la clavija de la red antes de trabajar en el equipo.

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

Desmontar el equipo

• Saque la clavija de red y quite todas las conexiones.
• Desmonte el equipo como se muestra en la ilustración.

i Limpie el equipo según sea necesario, pero como mínimo 2 veces al año. — Limpie en la bomba especialmente la unidad de rodadura y la carcasa de la bomba.

• Productos de limpieza recomendados en caso de calcificaciones persistentes:
• Producto de limpieza para bombas PumpClean de OASE.
  — Productos de limpieza domésticos sin vinagre y cloro.
• Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

Limpieza/ sustitución de la unidad de rodadura

INDICACIÓN

La unidad de rodadura se guía en el bloque del motor por un cojinete. Este cojinete es una pieza de desgaste y se debe sustituir simultáneamente con la unidad de rodadura.

La sustitución del cojinete requiere conocimientos especiales y herramientas. Encargue la sustitución del cojinete a su comerciante de OASE o envíe la bomba a OASE.

INDICACIÓN

La unidad de rodadura incluye un imán fuerte que atrae las partículas magnéticas (p. ej. virutas de hierro). Las partículas que se quedan adheridas pueden producir daños irreparables en la unidad de rodadura y el bloque del motor.

▶ Elimine minuciosamente las partículas adheridas antes del montaje de la unidad de rodadura.

• Desmonte el bloque motor como se muestra en la ilustración.
• Limpie los componentes con un cepillo y agua limpia.
• Compruebe si las piezas están dañadas. Renueve las piezas dañadas o desgastadas.
• Monte el bloque motor en secuencia contraria.

AMX002€

Almacenamiento/ conservación durante el invierno

El equipo está protegido contra heladas hasta 20 °C por debajo de cero. Si el equipo se guarda fuera del estanque límpielo minuciosamente con un cepillo suave y agua, compruebe si presenta posibles daños y almacénelo bajo agua o a plena carga de agua. No sumerja la clavija de red en el agua.

Eliminación de fallos

Fallo	Causa	Acción correctora
La bomba no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.
	Falta la tensión de control (sólo en caso de control externo opcional)	Compruebe la conexión a la red de OASE Eco Control o OASE Control; conecte la bomba por encima si fuera necesario
	Líneas de alimentación dobladas	Tienda las líneas de alimentación sin dobleces
	Líneas de alimentación obstruidas	Controle/ limpie las líneas de alimentación
	La unidad de rodadura está bloqueada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
La bomba no transporta. Caudal insuficiente	La carcasa del filtro está obstruida	Limpie las partes de filtro
	Pérdidas excesivas en las líneas de alimentación	Acorte la longitud de las mangueras al mínimo necesario, evite piezas de conexión innecesarias y emplee diámetros de man-guera mayores.
	La unidad de rodadura marcha con dificultad	Compruebe la suavidad de marcha de la unidad de rodadura
La bomba se desconecta después de un corto tiempo de funcionamiento	Agua muy sucia	Limpie la bomba
	La unidad de rodadura está bloqueada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
	La bomba marché en seco.	Controle/ limpie las línea de alimentación, aumente la profundidad de inmersión (como mínimo 10 cm por debajo de la superficie del agua)
	Temperatura del agua muy alta	Cumpla la temperatura del agua máxima permisible. (→ Datos técnicos)

Datos técnicos

Fuente de alimentación conmutada			250 VA / 12 V CC
Primaria	Tensión de conexión	V CA	220 ... 240
	Frecuencia de red	Hz	50/60
	Longitud del cable de red	m	2
Secundaria	Tensión de salida	V CC	12
	Corriente máx.	A	20
	Longitud del cable de conexión	m	0,5
Categoría de protección			IP44
Temperatura del entorno		°C	-10 ... +35
Dimensiones	Longitud	mm	190
	Anchura	mm	245
	Altura	mm	85
Peso		kg	3,2
AquaMax Eco Expert			20000 / 12 V	27000 / 12 V
Tensión de conexión		V CC	12	12
Consumo de corriente máximo		A	20	20
Consumo de potencia		W	30 ... 260	30 ... 260
Capacidad de bombeo máx.		l/h	19300	27000
Altura de bombeo máx.		m	4,6	4,6
Categoría de protección			IP68	IP68
Profundidad de inmersión máxima		m	4	4
Lado de aspiración	Rosca		G2	G2 12
	Conexión manguera	mm	50	63
Lado de presión	Rosca		G2	G2
	Conexión manguera	mm	38, 50	38, 50
Tamaño de grano máximo, suciedad gruesa		mm	11	11
Superficie de entrada del filtro		cm ^2	1060	1060
Temperatura del agua permisible (emplazamiento su-mergido)	Durante el funcionamiento	°C	(→ Valores del agua permisibles)
	Fuera de servicio	°C	-20 ... +35	-20 ... +35
Temperatura ambiente (emplazamiento en seco)	Durante el funcionamiento y con-vección	°C	+4 ... +30	+4 ... +30
	Durante el funcionamiento y re-frigeración forzada	°C	+4 ... +40	+4 ... +40
Dimensiones	Longitud	mm	490	540
	Anchura	mm	240	250
	Altura	mm	210	220
Longitud del cable de conexión		m	8	8
Peso		kg	11,4	14,3

Valores del agua permisibles

Tipo		Agua fresca	Agua de piscina	Agua salada
Valor pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro libre	mg/l	<0,3	<0,6	<0,3
Contenido de cloruro	mg/l	<250	<250	<22000
Contenido de sal	%	<0,4	<0,4	<4
Residuo seco total	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Piezas de desgaste

• Unidad de rodadura
• Cojinete en el bloque del motor

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.

! AVISO

8 Bocal escalonado ∅ 50 mm

9	Bocal 38 mm para ligar mangueiras
10	Abraçadeiras para fixar mangueiras aos bocais.
11	Bocal 50 mm ou 63 mm para lligar mangueiras

Símbolos sobre o aparelho

— Detergente doméstico, desprovido de vinagre e cloro.

- Limpe, anteriormente à montagem, a unidade de rotor de todas as partículas aderentes.
