Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.
O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança

Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado.
• O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescrições e regulamentos nacionais e regionais.
  — Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

- Antes de cometar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

- Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes.

- O disjuntor de corrente de avaria (RCD) deve proteger o aparelho com valor máximo 30 mA (rated leakage current).

- Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.
• O aparelho já não pode ser utilizado nem reparado com o cabo de alimentação elétrica defeituosa. O cabo de alimentação não pode ser substituído.
• A unidade de rotor, no interior do aparelho, contém um ímã com forte campo magnético, passível de influir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o íman deve ser observada uma distância não inferior a 0,2 m.
• Não transporte nem puxe o aparelho pelo fio elétrico.
• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.
• Não efetue modificações técnicas do aparelho.
• Faça só os trabalhos, no aparelho, descritos nestas instruções.
• Utilize só peças de reposição originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.

Emprego conforme o fim de utilização acordado

O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros.
• Também pode ser utilizada em piscinas, desde que observadas as normas nacionais aplicáveis à instalação.
• Operar o aparelho só com o switched mode power supply original.
• Conforme as características técnicas obrigatórias. (→ Dados técnicos)
• Com a observação dos valores admissíveis para a água. (→ Valore permitidos da água)

O aparelho está sujeito a estas restrições:

• Nunca operar com outros líquidos que não a água.
• Nunca operar a bomba sem que seja percorrida por água.
• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizações industriais.
• De acordo com a CEM (compatibilidade eletromagnética), é um aparelho da classe A. Em zonas habitadas, o aparelho pode dar origem a interferências radioelétricas. Compete ao cliente adoptar as medidas adequadas.

Descrição do produto

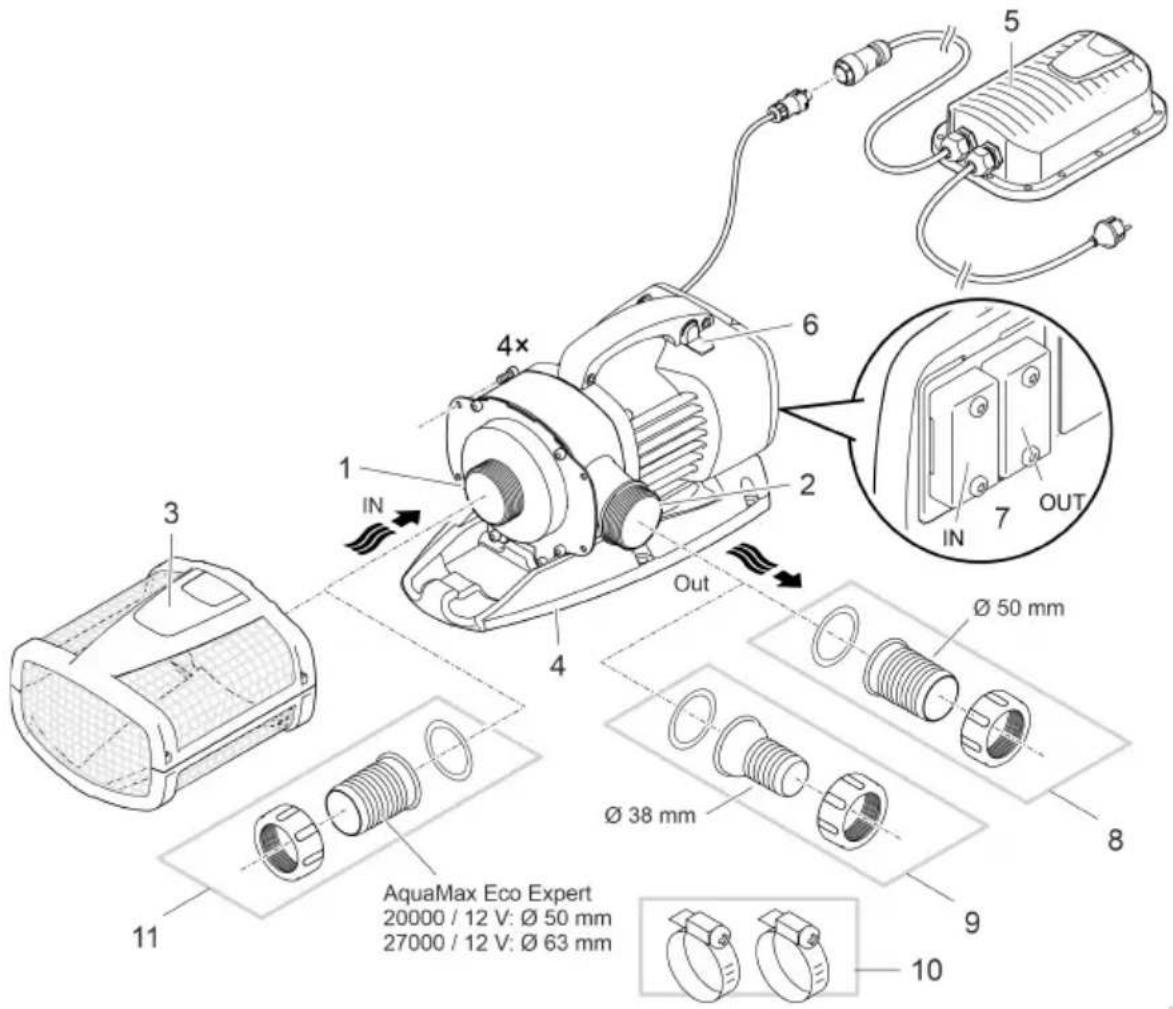

Descrição geral

3 1 IN 4x 6 2 OUT 7 IN Ø 50 mm 4 Ø 38 mm 8 9 10 11 AquaMax Eco Expert 20000 / 12 V: Ø 50 mm 27000 / 12 V: Ø 63 mm

AMX0075

1 Entrada (lado de sucção)

• Com cesto-filtro (3) para filtrar, com o aparelho mergulhado na água.
• Com bocal escalonado para a colocação fora da água.

2 Saída (lado de pressão)

• Ligar o retorno da água ao tanque (p. ex. através de um regato).
• A saída pode ser alinhada para cima por uma adaptação.

3 Cesto-filtro

4 Pé

- Com furos de montagem para a instalação fixa ao fundo do tanque, desde que necessário.

5 Power supply com fio elétrico

- Fornece a anergia elétrica para a bomba

6 Ligar/Desligar Seasonal Flow Control (SFC).

- A funcionalidade SFC otimiza a velocidade de rotação da bomba e, por conseguinte, a quantidade de água e a altura manométrica em função temperatura de água.

7 Conexão da unidade de comando

• O sistema de controlo serve para controlar o desempenho da bomba.
• Sem o sistema de controlo ativo, a bomba ligada opera continuamente com plena carga.

IP68 4.0 m		Aparelho à prova de poeira e água até 4 m.
		Eventuais perigos para pessoas com pacemakers.
		O aparelho pode ser operado só mediante transformador de segurança
		Proteja o aparelho contra radiação solar direta.
		O aparelho usado não pode ser eliminado com o lixo doméstico.
		Leia as instruções de uso.

Variantes de instalação

- Transporte de água através do cesto-filtro.

- Variante (b): Posicionar a bomba fora do tanque

- A bomba, sem cesto-filtro, deve ser colocada fora do tanque ou da piscina, mas abaixo do nível de água.

- Transporte de água mediante filtro-satélite ou skimmer.

Seasonal Flow Control (SFC)

A função SFC governa de forma inteligente a quantidade de água e a altura manométrica conforme a temperatura de água. Assim, o desempenho da bomba, durante todo o ano, adapta-se à ecologia atual do lago de jardim, apoiando pela circulação de água em função da temperatura a biologia do lago (modos de inverno, transição e verão).

- Com a função SFC ativa, a bomba adapta-se ...

• ao modo de inverno (temperatura de água inferior a +10 °C)
  — Ao modo de transição (temperatura de água +10 ... +17 °C)
  — ao modo de verão (temperatura de água superior a +17 °C)

Para a respetiva linha caraterística, ver www.oase.com área de produtos "Bombas submersíveis".

• A função SFC pode ser ativada só com a bomba submersa!
• A utilização de um skimmer ou filtro-satélite pode tornar-se necessário desativar a função SFC.
• Aquando da expedição do aparelho, este tem a função SFC inativa.

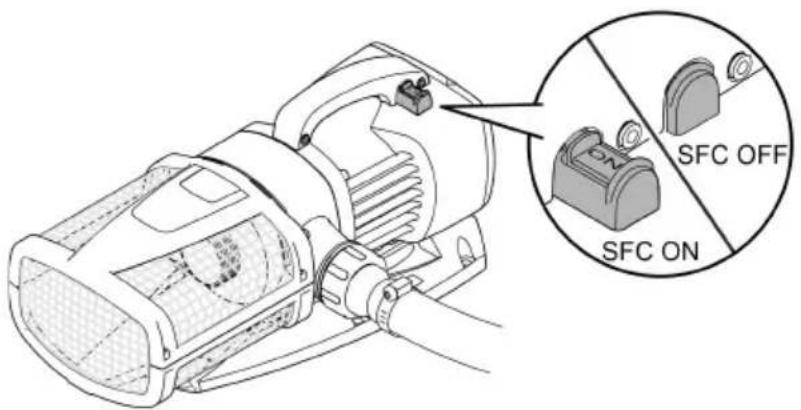

Ligar/Desligar

SFC OFF SFC ON

AMX0024

Posicionar e conectar

A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água).

Para utilizar a bomba, os valores de água especificados devem ser exactamente observados.

(→ Valore permitidos da água)

- A água doce da piscina ou a água salgada podem prejudicar o sistema óptico. Tais prejuízos estão excluídos da garantia.

AVISO

A unidade power supply apresenta tensão elétrica perigosa, não podendo ser posicionada perto da água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.

▶ A unidade power supply não pode ser banhada nem mergulhada e deve apresentar uma distância não inferior a 2 m à água.

CUIDADO!

Componentes em rotação na área da tubuladura de aspiração e tubuladura de pressão. Risco de acidente ao meter a mão no interior das tubuladuras.

Cuidado: O aparelho parado devido à sobrecarga pode arrancar subitamente.

Mantenha as mãos afastadas da abertura da tubuladura de aspiração e tubuladura de pressão enquanto a ficha elétrica se encontrar cometada.
Se, com a operação do aparelho, as tubuladuras são livremente acessíveis, p. ex. quando não há mangueiras ligadas, coloque protetores anti-contato nas mesmas. O protetor anti-contato pode ser adquirido como acessório.

Todos os componentes do aparelho não podem ser expostos por muito tempo à radiação solar direta para impedir defeitos dos mesmos. Utilize, se necessário, uma cobertura prote-tora,

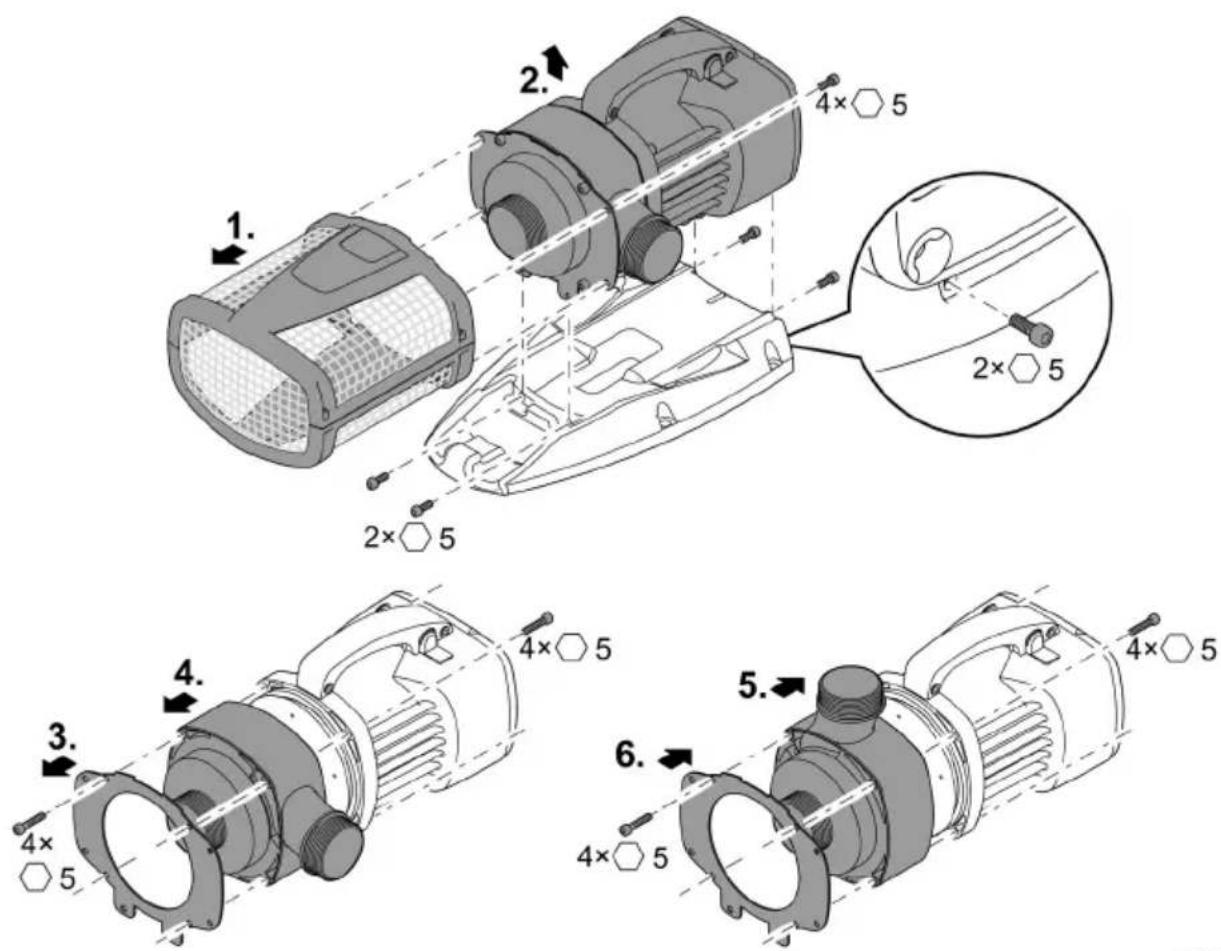

Girar carcaça da bomba

A saída da bomba pode ser adaptada conforme descrito abaixo:

• Horizontalmente, dirigida para a direita (posição normal).
• Verticalmente, dirigida para cima (é necessária adaptação)
• Horizontalmente, dirigida para a direita (posição normal).
• Verticalmente, dirigida para cima (é necessária adaptação)

1. 2. 4×5 2×5 3. 4. 4×5 5. 6. 4×5

AMX0023

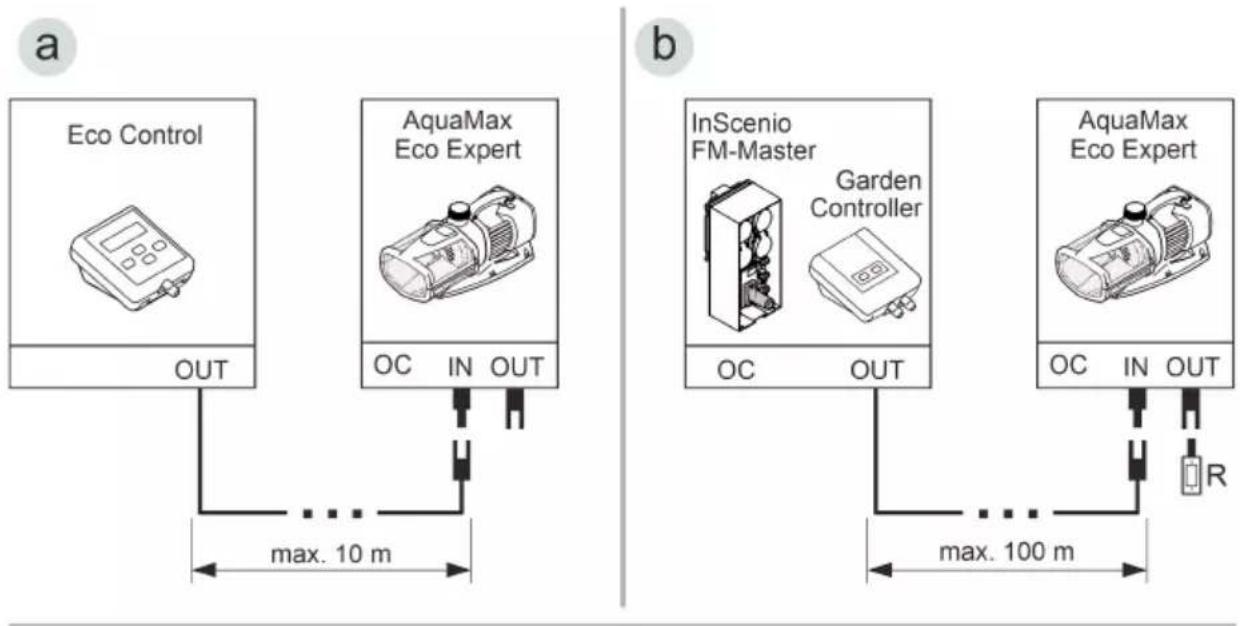

Conectar a unidade de comando

A bomba pode ser operada com ou sem controlador eletrónico.

• O sistema de controlo ativado permite governar o desempenho da bomba.
• Sem o sistema de controlo ativado, a bomba ligada opera continuamente com plena carga.

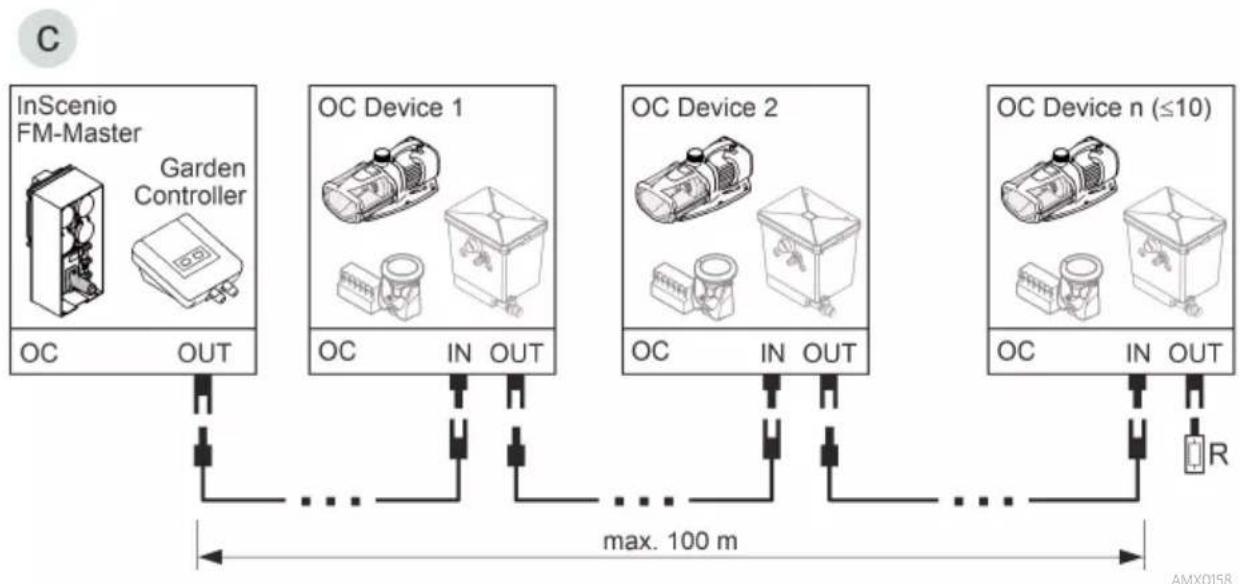

Sistemas de controlo compatíveis (acessório):

• Eco Control
  Sistema de controlo inteligente para uma bomba.

• Incenio FM-Master Home/Cloud

Até 10 aparelhos compatíveis com OASE Control (bombas, filtros, luzes) podem ser controlados através da App "OASE Control".

Para mais informação, ver sob www.oase.com na área "Controlo do jardim e da iluminação".
        A["Eco Control"]
        B["AquaMax Eco Expert"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AquaMax Eco Expert"] --> G["IN OUT"]
        G --> H["AC"]
        I["AquaMax Eco Expert"] --> J["IN OUT"]
        J --> K["AC"]
    end
    subgraph b
        L["InScenio FM-Master"]
        M["Garden Controller"]
        N["AC"]
        O["AC"]
        P["AC"]
        Q["AC"]
        R["AquaMax Eco Expert"]
        S["OUT"]
        T["AC"]
        U["AC"]
        V["AC"]
        W["AC"]
        X["AC"]
        Y["AC"]
        Z["R"]
    end

- Uma rede OASE Control (variante b, c) deve ser concluída com a resistência terminal R. Esta faz parte do volume de entrega InSenio FM-Master ou Garden Controller.

1. max. 2.0 Nm (max. 18 lb-in) 2. × ✓ PLX

NOTA

O aparelho danifica-se se entrar água nas fichas de ligação.

▶ Ligue o conetor ou coloque a tampa de proteção.
▶ O elemento de vedação de borracha deve estar limpo e na posição exata.
Se o elemento de vedação de borracha estiver danificado, deverá ser substituído. Ao soltar o conetor, deve ser substituído eventual elemento de vedação de borracha gasto (> 2 anos).

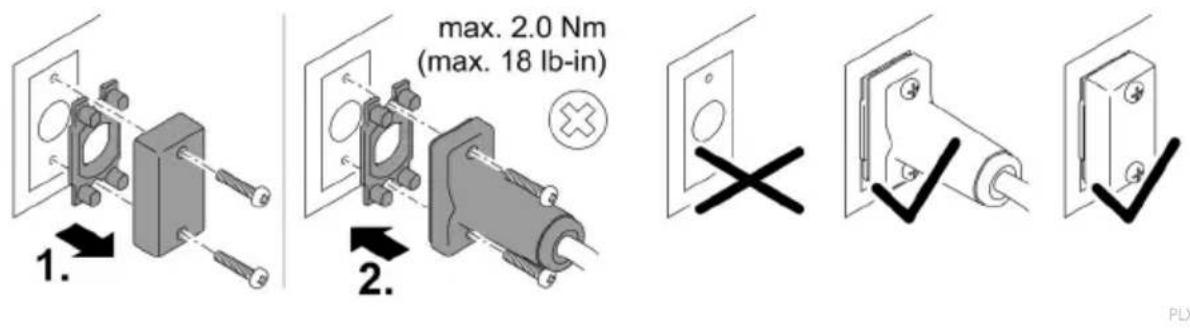

▶ Fixe mediante os dois parafusos o conetor ou a tampa de proteção.

Colocar o aparelho na água

Conetar

N Out

AMX002

Ainda não conete a ficha elétrica à caixa de tomada!

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• Para água lodosa ou muito suja, recomendamos que a bomba o os componentes (skimmer, filtro-satélite, ponto de saída no fundo) cometados ao lado de sucção sejam posicionados num sítio um pouco elevado, acima do fundo. Desta forma pode ser reduzida a aspiração de partículas o que aumenta a vida útil do rotor.
• Para operar a bomba, esta deve ficar coberta com, pelo menos, 10 cm de água. De contrário, a bomba pode aspirar ar.

12 V DC ≥ 2 m 220 ... 240 V AC AMX0074

Com o cordão, a bomba pode ser tirada facilmente da água.

— Passar o cordão pelas aberturas circulares e atar à parte inferior do filtro.

Colocar o aparelho fora do tanque

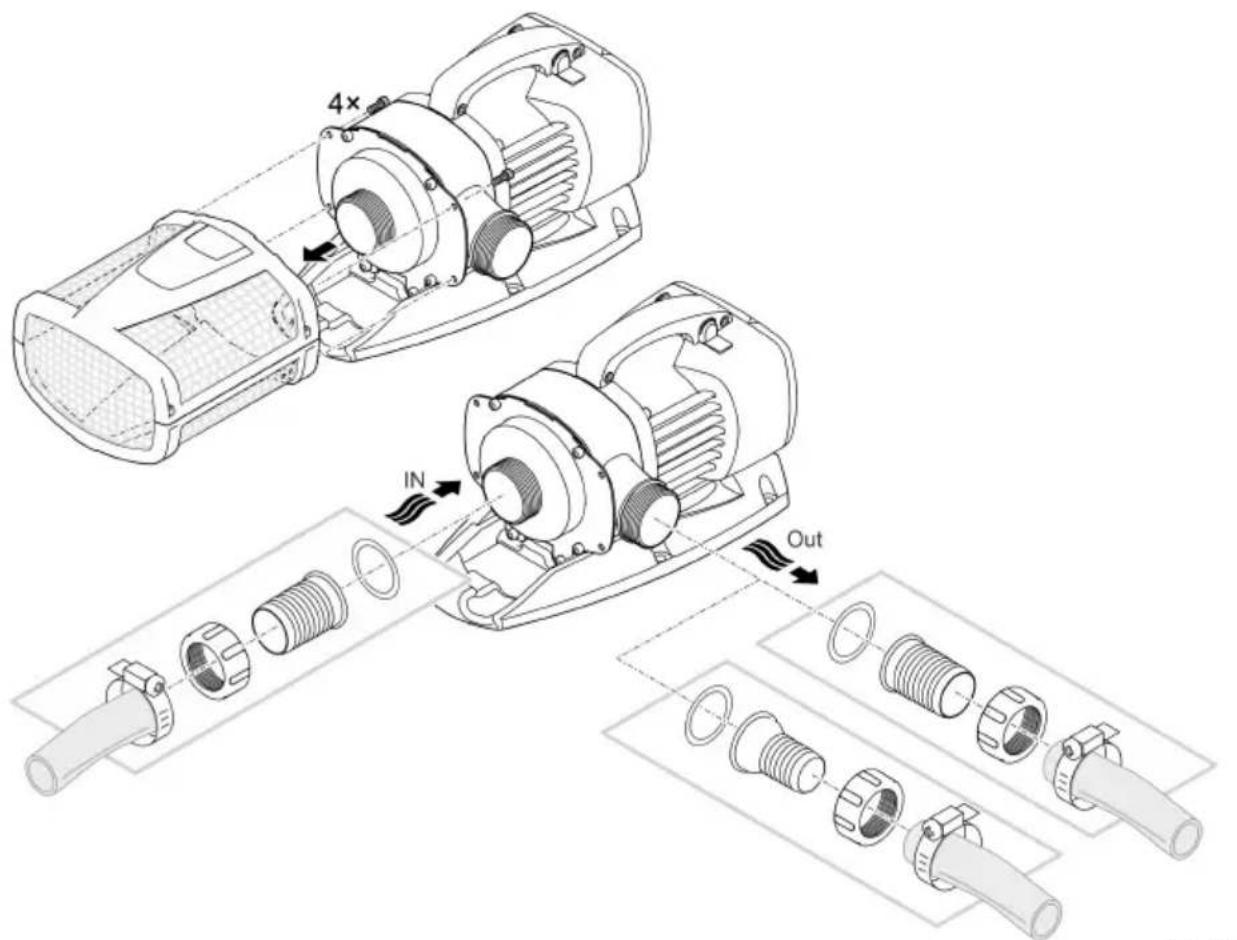

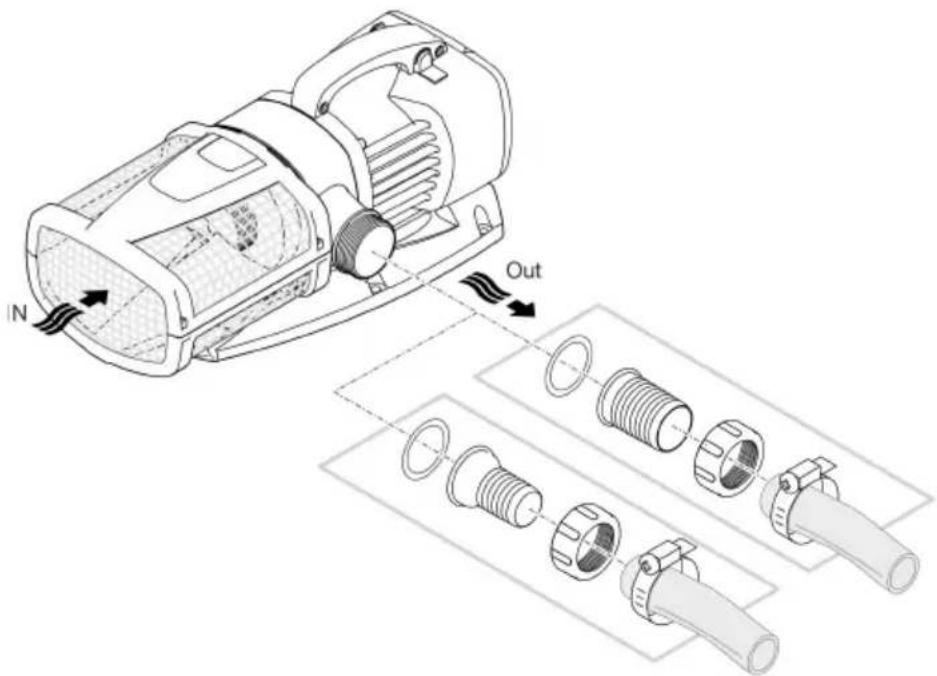

Conetar

AquaMax Eco Expert 20000 / 12 V

• Na entrada e na saída podem ser ligadas mangueiras ou tubos. Recomendação:
• Até 5 m de comprimento: Utilizar bocais escalonados e mangueiras de 50 mm (2").
• A partir de 5 m de comprimento: Utilizar tubos DN 75 ou DN 100.
• A bomba é capaz de passar partículas máximas de 11 mm. Partículas maiores provocam o bloqueio da bomba. Recomendamos que do lado de sucção seja instalado um filtro ou skimmer.

AquaMax Eco Expert 27000 / 12 V

• Na entrada é ligado um tubo DN75/100. Na saída pode ser ligada uma mangueira ou um tubo. Recomendação:
• Até 5 m de comprimento: Utilizar bocais escalonados e mangueiras de 50 mm (2").
• A partir de 5 m de comprimento: Utilizar tubos DN 75 ou DN 100.

- A bomba é capaz de passar partículas máximas de 11 mm. Partículas maiores provocam o bloqueio da bomba. Recomendamos que do lado de sucção seja instalado um filtro ou skimmer.

Os tubos devem ser ligados por meio de uma manga de PVC com rosca interna (→ Dados técnicos). As mangas em PVC podem ser adquiridas no comércio especializado.

4x IN Out

Ainda não conete a ficha elétrica à caixa de tomada!

AMX0025

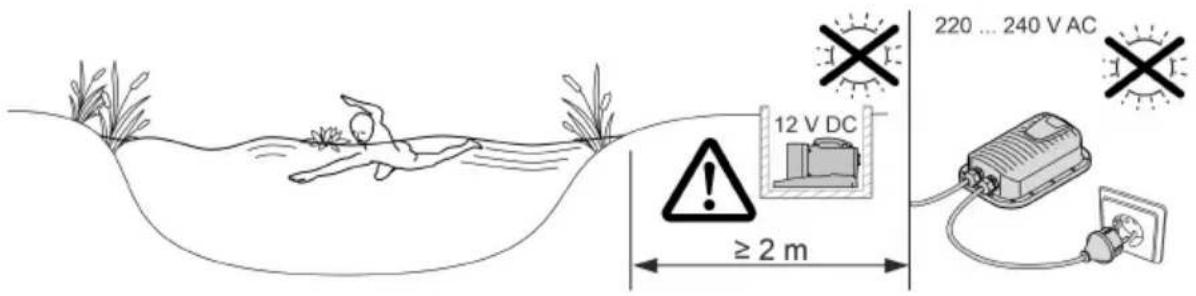

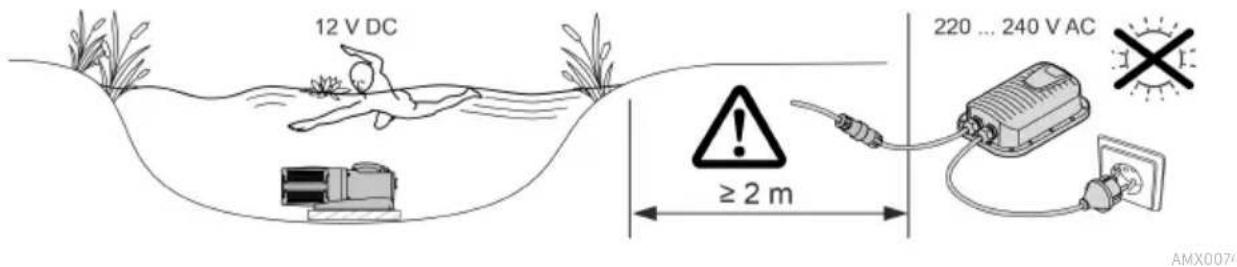

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• A bomba nunca pode fixar exposta à radiação solar direta.
• O local de operação deve apresentar-se bem ventilado para que a bomba não sobreaqueça.

220 ... 240 V AC 12 V DC ≥ 2 m

AMX0079

Para garantir boa estabilidade, o aparelho pode ser aparafusado a uma base resistente.

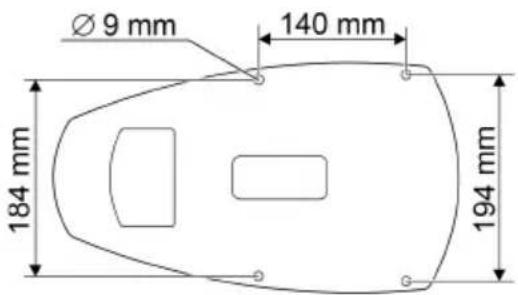

AquaMax Eco Expert 20000 / 12 V

Ø 9 mm 140 mm 184 mm 194 mm

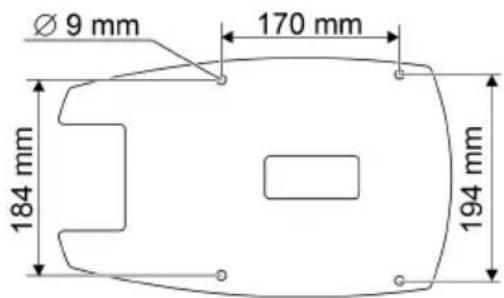

AquaMax Eco Expert 27000 / 12 V

Ø 9 mm 170 mm 184 mm 194 mm

AMX0167

Água que penetra nos conetores destrói o aparelho.

▶ Nunca desapertar as porcas de capa dos conetores.
- A nariz do conetor da bomba deve engatar no conetor do switched mode power supply.

click

AMX0077

Ainda não conete a ficha elétrica à caixa de tomada!

Depois de correctamente instalados os conectores e o switched mode power supply, a ligação pode ser aberta só por meio de uma chave de fenda. (→ Ligar switched mode power supply com a bomba)

Colocação em operação

NOTA

O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.

▶ Nunca conectar o aparelho a uma fonte de energia variável.

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruída.

▶ Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada ou percorrida. por água.

Ligar/Desligar

• Ligar: Conete a ficha elétrica à tomada.
• O aparelho arranca de imediato.
• Desligar: Desconete a ficha elétrica da tomada.

No momento do arranque e, seguidamente, quando em operação, a bomba cada 20 ... 40 minutos, realiza automaticamente o auto-teste pré-programado (Environmental Function Control (EFC)). Durante o teste, a bomba reconhece automaticamente se opera sem água (risco de bloqueio) ou se está mergulhada na água. No caso de operação sem água / bloqueio, a bomba desliga automaticamente após cerca de 60 - 120 segundos. Em caso de falha, desligue a alimentação elétrica e “afogue” a bomba ou tire o obstáculo. Depois, ligue o aparelho.

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparelho e reativar automaticamente.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente.

- Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Desmontar o aparelho

• Desconete a ficha e separe todos os pontos de ligação.

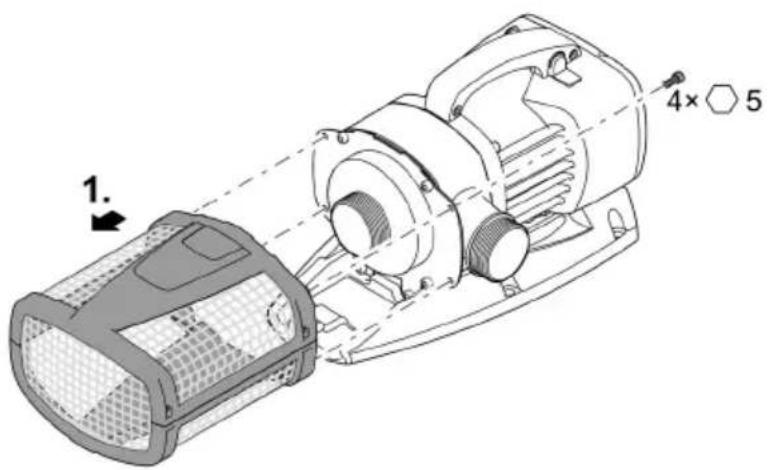

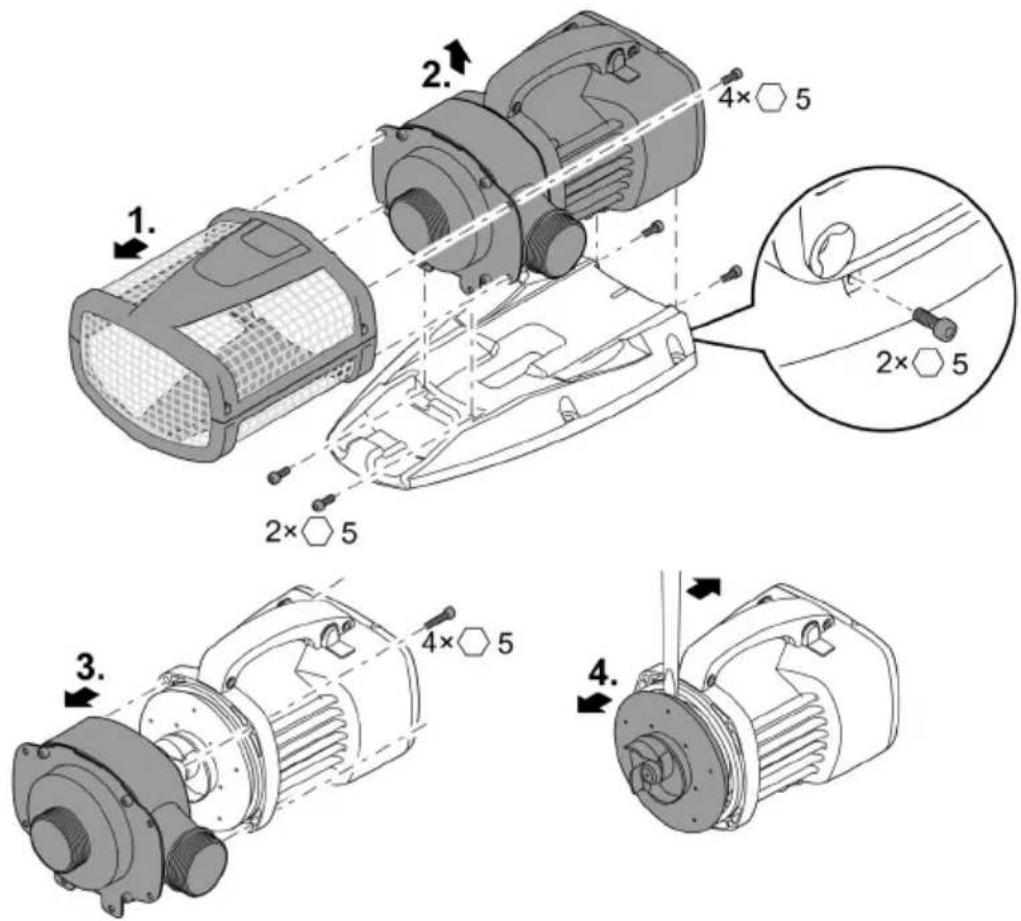

• Desmonte o aparelho como mostra a figura.

i Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano.

- Limpar cuidadosamente o rotor e a carcaça da bomba.

- Solventes de limpeza adequados para remover aderências calcificadas resistentes:

— Solvente PumpClean para limpar bombas, fabricante: OASE.

- Após a limpeza, lavar todas as peças em abundante água limpa.

Limpar/Substituir a unidade de rotor

NOTA

No bloco do motor, a unidade de rotor é conduzida por um mancal. O mancal está sujeito ao desgaste e deve ser substituído juntamente com a unidade de rotor.

Para substituir o mancal, são necessários conhecimentos específicos e ferramenta especial. Recomendamos fazer substituir o mancal pelo distribuidor autorizado OASE ou enviar a bomba à OASE.

NOTA

A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro). Eventuais partículas não removidas são susceptíveis de provocar danos irreparáveis da unidade de rotor e do bloco do motor.

• Desmonte o bloco do motor conforme mostrado na figura.
• Limpe os componentes com uma escova e água limpa.
• Verifique se existem danos nas peças. Substitua as peças danificadas ou desgastadas.
• Monte o bloco do motor na ordem inversa à desmontagem.

1. 2. 2×5 4×5 2×5 3. 4×5 4.

AMX0026

Armazenar/Invernar

A bomba sustenta temperaturas até -20 °C. Se o aparelho for guardado fora do lago, limpe-o cuidadosamente com uma escova macia e água e controle-o com respeito a eventuais defeitos. Guarde a bomba mergulhada em água ou enchida de água. Nunca mergulhe a ficha eléctrica em água!

Eliminação de falhas

Problema	Causa	Resolução
A bomba não arranca	Tensão elétrica ausente	Controlar a tensão elétrica
	Ausência tensão de controlo (só com controlador eletrónico externo opcional)	Controlar a comunicação com a redeOASE Eco Control ou OASE Control; se necessário, ativar a bomba através da rede
	Mangueiras muito dobrados	Colocar as mangueiras de forma que não fiquem dobradas.
	Mangueiras entupidas	Controlar/Limpar as mangueiras.
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
A bomba não funciona Caudal de água insuficiente	Filtro está entupido	Limpar todo o filtro
	Perdas demasiado altas nas mangueiras alimentadoras	Reduzir ao comprimento mínimo necessário os tubos flexíveis, afastar pontos de união, utilizar diâmetros maiores dos tubos flexíveis
	Rotor bloqueado	Controlar o movimento do rotor
Bomba desliga após pouco tempo de funcionamento	Água muito suja	Limpar a bomba
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
	Bomba funciona em seco	Controlar/Limpar os tubos, aumentar a profundidade de imersão (minimo: 10 cm abaixo da superfície da água)
	Temperatura demasiado alta da água	Observar a temperatura máxima permitida da água. (→ Dados técnicos)

Dados técnicos

Switched mode power supply			250 VA / 12 V DC
Tensão	Tensão de conexão	V AC	220 ... 240
	Frequência	Hz	50/60
	Comprimento do fio elétrico	m	2
Tensão	Tensão de saída	V DC	12
	Corrente elétrica máxima	A	20
	Comprimento fio elétrico	m	0,5
Grau de proteção			IP44
Temperatura ambiente		°C	-10 ... +35
Dimensões	Comprimento	mm	190
	Largura	mm	245
	Altura	mm	85
Peso		kg	3,2
AquaMax Eco Expert			20000 / 12 V	27000 / 12 V
Tensão de conexão		V DC	12	12
Consumo máximo		A	20	20
Consumo de energia		W	30 ... 260	30 ... 260
Capacidade máxima bomba		l/h	19300	27000
Altura de elevação máxima		m	4,6	4,6
Grau de proteção			IP68	IP68
Profundidade máx. de imersão		m	4	4
Lado de sucção	Rosca		G2	G2 12
	Conexão mangueira	mm	50	63
Lado de pressão	Rosca		G2	G2
	Conexão mangueira	mm	38, 50	38, 50
Tamanho máx. do grão, sujidade grossa		mm	11	11
Área de entrada do filtro		cm ^2	1060	1060
Temperatura de água (utilização mergulhada)	durante a operação	°C	(→ Valore permitidos da água)
	fora de operação	°C	-20 ... +35	-20 ... +35
Temperatura ambiente (co-locação fora do tanque)	em operação e convecção	°C	+4 ... +30	+4 ... +30
	em operação e refrigeração forçada	°C	+4 ... +40	+4 ... +40
Dimensões	Comprimento	mm	490	540
	Largura	mm	240	250
	Altura	mm	210	220
Comprimento fio elétrico		m	8	8
Peso		kg	11,4	14,3

Valore permitidos da água

Tipo		Água doce	Água de piscina	Água salgada
Valor ph		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro livre	mg/l	<0,3	<0,6	<0,3
Teor de cloreto	mg/l	<250	<250	<22000
Teor de sais	%	<0,4	<0,4	<4
Total de resíduo seco	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Peças de desgaste

• Rotor
  • Mancal, no bloco do motor

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

▶ O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.
Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
▶ Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.

AVVERTENZA
