AquaMax Eco Expert 27000/12 V - Vattenpump OASE - Gratis bruksanvisning och manual

Produkttyp	Dammpump
Märke	Oase
Modell	AquaMax Eco Expert 27000/12 V
Maximal flöde	27000 l/h
Maximal lyfthöjd	4,6 m
Effektförbrukning	30 till 260 W
Pumpmatning	12 V DC (via medföljande nätaggregat)
Nätspänning (nätaggregat)	220-240 V AC, 50/60 Hz
Maximal förbrukning av nätaggregatet	250 VA
Skyddsklass (pump)	IP68 (tät upp till 4 m)
Skyddsklass (nätaggregat)	IP44
Maximalt nedsänkningsdjup	4 m
Maximal kornstorlek	11 mm
Suganslutning	G2 1/2, Ø 63 mm
Tryckanslutning	G2, Ø 38/50 mm
Mått (L x B x H)	540 x 250 x 220 mm
Vikt	14,3 kg
Anslutningskabelns längd	8 m
Tillåten vattentemperatur	+4 till +35 °C
SFC-funktion	Seasonal Flow Control anpassar flödet till temperaturen
Styrkompatibilitet	Eco Control, InScenio FM-Master (via OASE Control)
Underhåll	Rengör filterkorgen och driftenheten regelbundet
Slitdelar	Drivenhet, motorblockslager
Garanti	Se OASE kundtjänst

Vanliga frågor - AquaMax Eco Expert 27000/12 V OASE

Kan jag installera pumpen utanför vattnet?

Ja, pumpen kan installeras torrt (utanför vattnet) förutsatt att den är under vattennivån och att medföljande olivenipplar används. Ta i så fall bort filterkorgen och anslut styva eller flexibla slangar.

Hur aktiverar jag SFC-funktionen?

Seasonal Flow Control (SFC)-funktionen aktiveras via knappen på pumpen. Den optimerar flödet efter vattentemperaturen (vinterläge <10°C, mellanårstid 10-17°C, sommar >17°C). Den ska endast aktiveras när pumpen är nedsänkt.

Varför stannar min pump efter några minuter?

Det kan bero på torrkörning, blockerad rotor, mycket smutsigt vatten eller för hög temperatur. Kontrollera att pumpen är nedsänkt (minst 10 cm vatten), rengör filtret och rotorn, och följ tillåtna temperaturer.

Kan jag använda en varvtalsregulator med denna pump?

Nej, användning av en varvtalsregulator skulle skada pumpen. Använd endast original OASE-styrning (Eco Control eller InScenio) för att ställa in varvtalet.

Hur rengör jag driftenheten?

Koppla ur pumpen, demontera motorblocket enligt schemat, rengör delarna med rent vatten och en mjuk borste. Byt ut lagret vid behov (överlåt till en OASE-specialist). Använd inte aggressiva rengöringsmedel.

Vilket är minimiavståndet mellan pumpen och nätaggregatet?

Nätaggregatet måste installeras minst 2 meter från vattenkanten för att undvika risk för översvämning och elstöt. Den 0,5 m långa kabeln mellan aggregatet och pumpen kan förlängas med en lämplig kabel.

Vad gör jag om pumpen inte startar?

Kontrollera nätspänningen, kablarnas skick, att pumpen är ordentligt ansluten och att ledningarna inte är vikta eller igensatta. Om rotorn är blockerad, rengör den. För externa styrenheter, kontrollera anslutningen.

Kan jag använda pumpen i havsvatten eller pool?

Användning i havsvatten eller pool är möjlig men begränsad av strikta gränser för pH, klor, klorid och temperatur. Se tabellen över tillåtna värden. Utseendet kan påverkas, och garantin täcker inte sådana skador.

Hur vinterförvarar jag pumpen?

Pumpen tål -20°C. Om du tar upp den ur vattnet, rengör den noggrant, kontrollera att den inte är skadad och förvara den nedsänkt i vatten (utan stickpropp) på en frostfri plats.

Vilka styrningstillbehör är kompatibla?

Pumpen är kompatibel med Eco Control (för en pump) och InScenio FM-Master Garden Controller (upp till 10 OASE Control-enheter). De gör det möjligt att reglera varvtalet och programmera scenarier via appen.

BRUKSANVISNING AquaMax Eco Expert 27000/12 V OASE

5 SMPS med nettkabel

- Pumpens strømforsyning

- Apparatet slås på.

- Slå av: Trekk nettpluggen ut av stikkontakten.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.
• För användning i sim- och badbassänger varvid de nationella installationsföreskrifterna ska beaktas.
• Använd endast apparaten med original-kopplingsnätdelen.
  • Med hänsyn till tekniska data. (→ Tekniska data)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.
• Använd inte för kommersiella eller industriella ändamål.
• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.

Produktbeskrivning

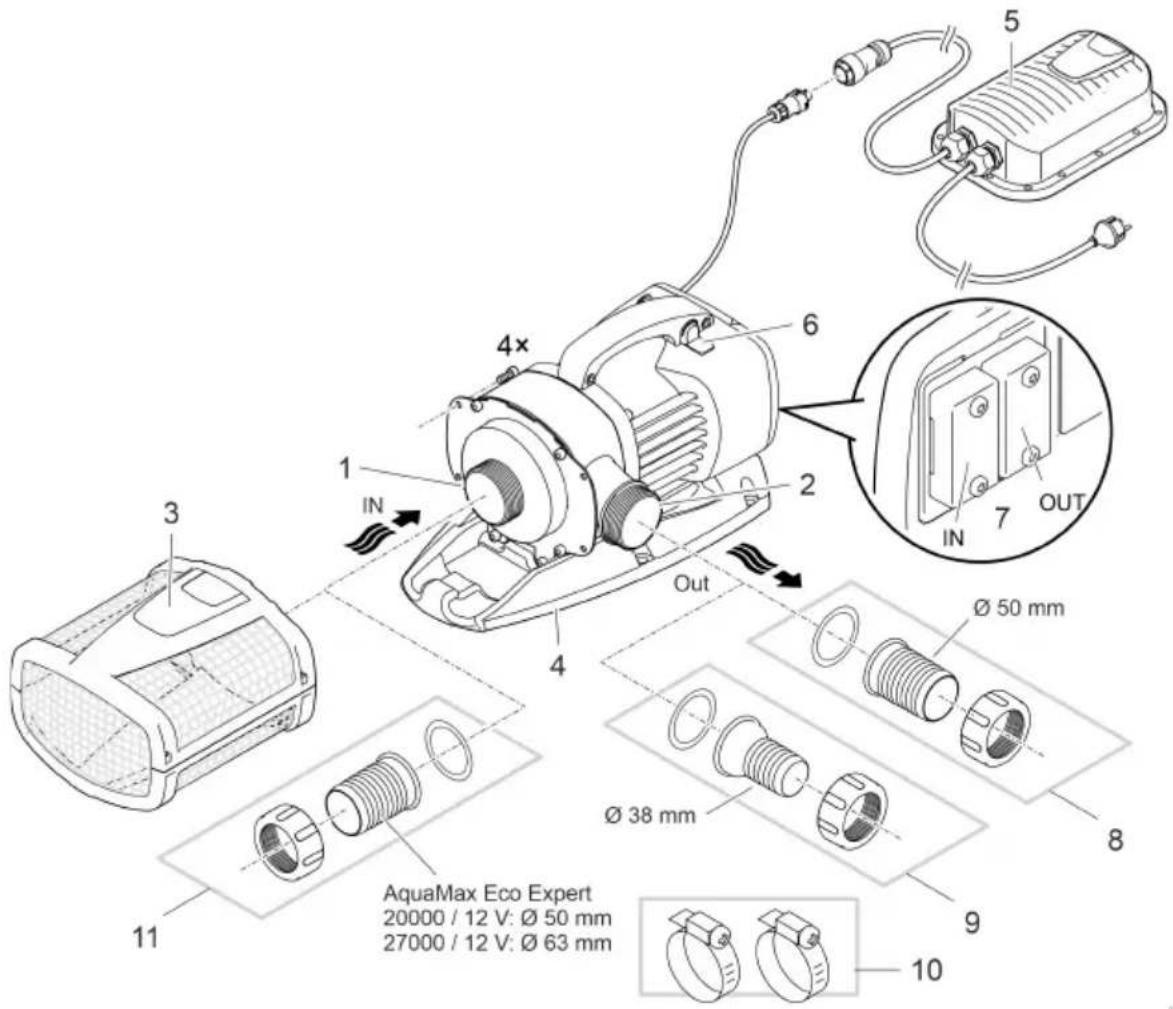

Översikt

AMX0075

1 Ingång (sugsida)

• Med filterkorg (3) och nedsänkt installation.
• Med slanganslutning vid torr installation.

2 Utgång (trycksida)

• Anslutning returslang till dammen (t.ex. via en bäck).
• Utgången kan riktas uppåt genom att bygga om.

3 Filterkorg

4 Uppställningsfot

- Med monteringshål för fast installation på marken vid behov.

5 Nätdel med strömkabel

- Strömförsörjning pump

6 Strömbrytare Seasonal Flow Control (SFC).

- SFC-funktionen förbättrar pumpens varvtal och därmed vattenmängd och pumphöjd, beroende på vattentemperatur.

7 Anslutning manöverbox

• Med styringen kan du regulere effekten til pumpen.
- Uten styring går den innkoblede pumpen kontinuerlig med full effekt.

8 Slanganslutning ∅ 50 mm

9	Slanganslutning ∅ 38 mm
10	Slangklämmor för fixering av slangar i slanganslutningar.
11	Slanganslutning ∅ 50 mm resp.∅ 63 mm

IP68 4.0 m	Apparaten är dammtät och vattentät ned till 4 m.
	Möjlig risk för personer med pacemaker.
	Använd endast apparaten med säkerhetstransformator.
	Skydda apparaten mot direkt solljus.
	Apparaten får inte kastas i vanliga hushållssopor.
	Läs bruksanvisningen.

Installationsvarianter

• Variant (a): Installera pumpen nedsänkt
  — Pumpen placeras i dammen resp. bassängen.
  – Vattenflöde via filterkorgen.
• Variant (b): Installera pumpen torrt
• Pumpen placeras utan filterkorg utanför dammen resp. bassängen på en nivå, lägre än vattenytan.
• Vattenflöde via satellitfilter eller skimmer.

Seasonal Flow Control (SFC)

SFC-funktionen reglerar vattenmängden och pumphöjden utifrån vattentemperaturen på ett intelligent sätt. Därmed anpassar sig pumpkapaciteten under årets lopp till dammens ekologiska miljö. Den temperaturberoende vattencirkulationen främjar dammens biologi (vinterdrift, drift mellan säsongerna samt sommardrift).

- Vid aktiv SFC-funktion skiljer sig pumpen mellan ...

• vinterdrift (vattentemperatur under +10 °C)
• drift mellan säsongerna (vattentemperatur +10 ... +17 °C)
• sommardrift (vattentemperatur över +17 °C)

Aktuella kurvor finns på www.oase.com i produktavdelningen "Dammpumpar".

• SFC-funktionen får endast aktiveras efter installation i vatten!
• Om en skimmer eller ett satellitfilter används, kan det vara fördelaktigt för anläggningen att SFC-funktionen slås ifrån.
• Vid leverans är SFC-funktionen avaktiverad.

Sätta på/stänga av

AMX0024

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden)

- Poolvatten eller saltvatten kan påverka enhetens utseende. Sådan påverkan omfattas inte av garantin.

WARNING

Nätdelen leder farlig elektrisk spänning och får inte installeras direkt vid vatten. Risk för allvarliga personskador eller dödsfall till följd av strömstöt.

- Installera nätdelen minst 2 m från vattnet där den inte kan översvämmas.

OBS

Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna.

Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat!

▶ Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten.
▶ Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

① Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid eftersom detta kan leda till skador. Använd en skyddskåpa vid behov.

Vrida pumphuset

Pumputgången kan riktas på följande sätt:

• Horisontellt, åt höger (standard).
- Vertikalt, uppåt (kräver ombyggnad).

AMX0023

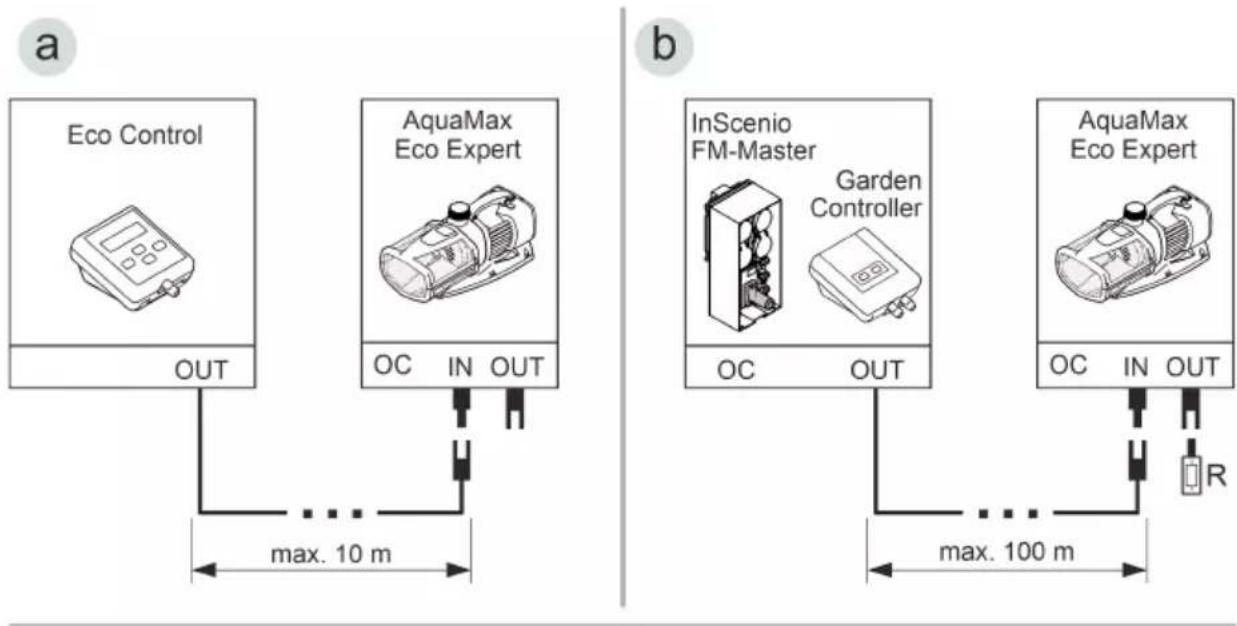

Ansluta manöverboxen

Pumpen kan köras med eller utan manöverbox.

• Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.
• Utan manöverbox kör den inkopplade pumpen alltid med full effekt.

Kompatibla manöverboxar (tillbehör):

- Eco Control

Intelligent manöverbox för en pump.

• Incenio FM-Master Home/Cloud

Information finns på www.oase.com under "Smart trädgårdsstyrning och belysning".


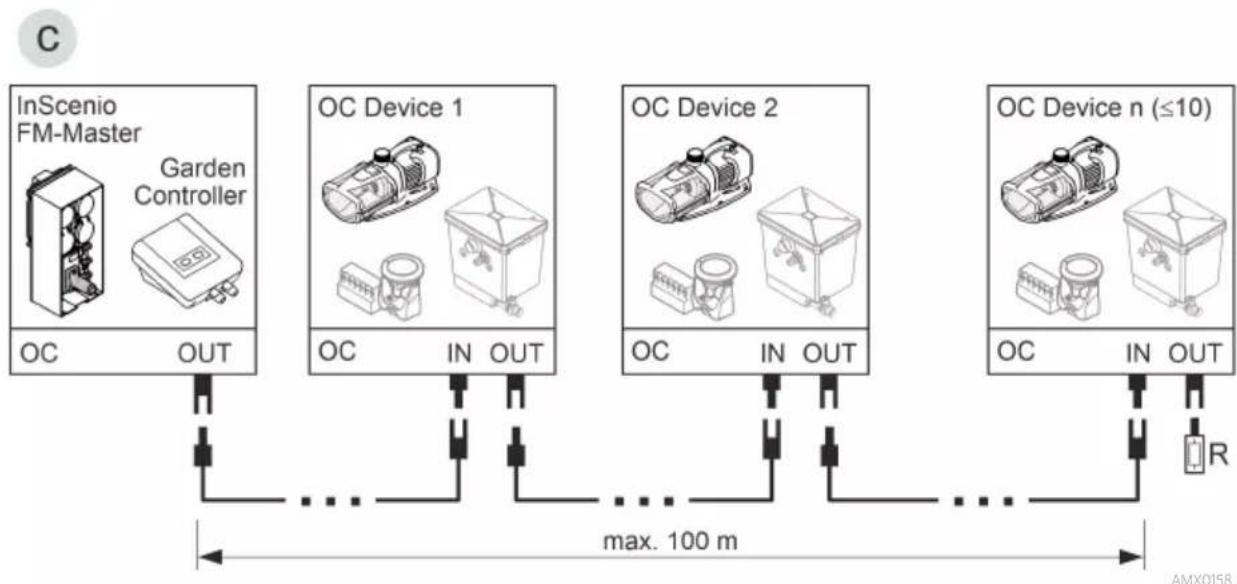

- Ett OASE Control-nätverk (variant b, c) måste avslutas med slutmotståndet R. Denna ingår i leveransen av InSenio FM-Master eller Garden Controller.

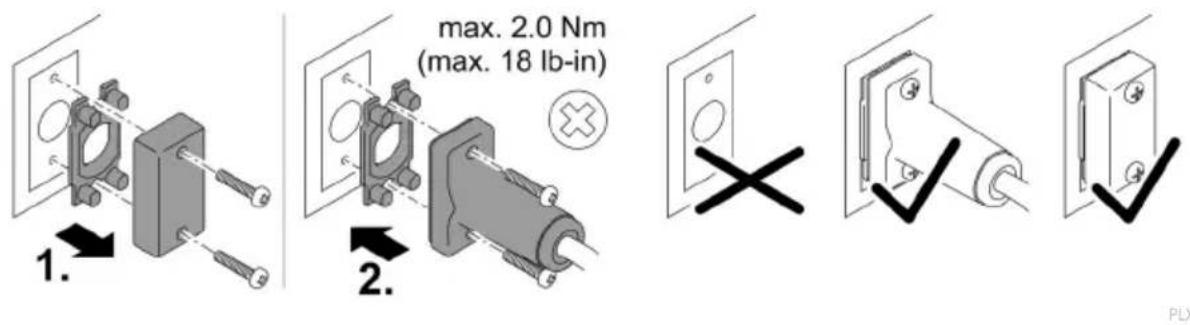

ANVISNING

Apparaten skadas om vatten tränger in i kontaktdonen.

▶ Anslut kontaktdonet eller sätt skyddskåpan på kontaktdonen.
▶ Gummipackningen ska vara ren och sitta tätt.
▶ Säkra alltid kontaktdonet eller skyddskåpan med båda skruvarna.

- En skadad gummipackning måste bytas. Om kontaktdonet lossas måste en äldre gummitätning (> 2 år) bytas ut.

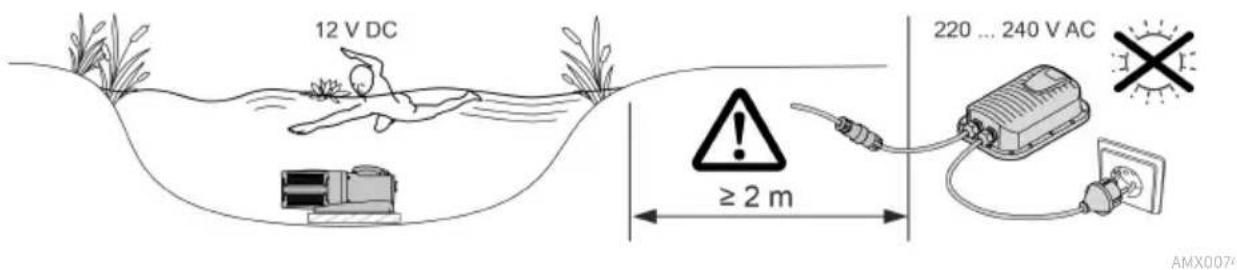

Installera apparaten nedsänkt

Ansluta

AMX002

SV

Anslut inte stickkontakten till stickuttaget än!

Installation

• Ställ pumpen vägrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.
• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

- Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.

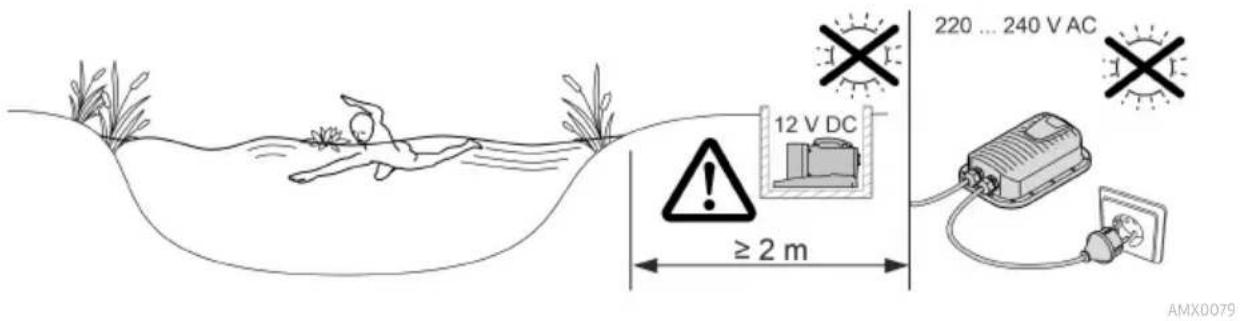

Installera apparaten torrt

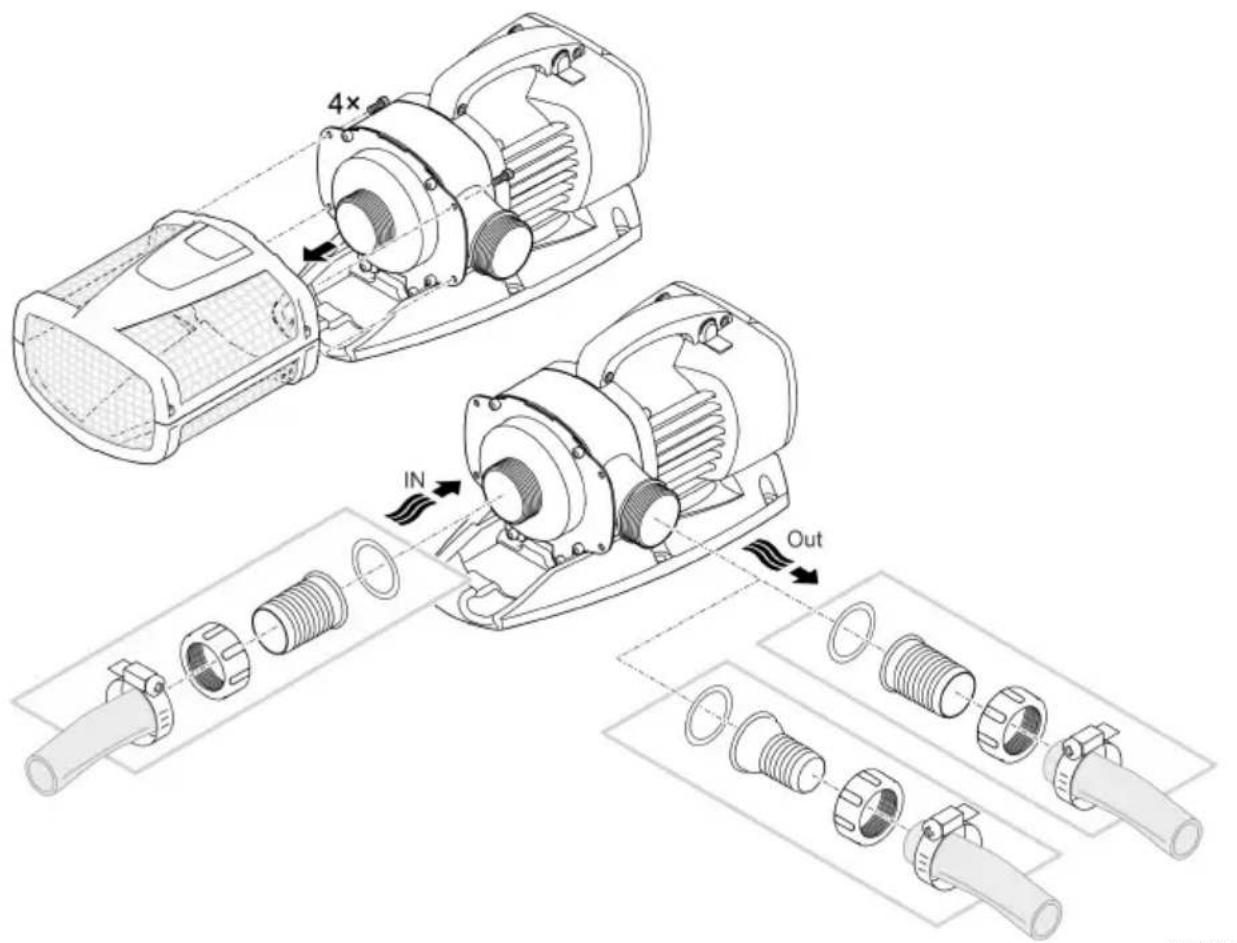

Ansluta

AquaMax Eco Expert 20000 / 12 V

- Slangar eller rör kan anslutas till ingången och utgången. Rekommendation:

— Max. 5 m längd: Använd 50 mm (2") slanganslutningar och slangar.

— Från 5 m längd: Använd DN 75 eller DN 100 rör.

- Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

AquaMax Eco Expert 27000 / 12 V

- Ett rör DN75/100 ansluts till ingången. En slang eller ett rör ansluts till utgången. Rekommendation:

— Max. 5 m längd: Använd 50 mm (2") slanganslutningar och slangar.

- Från 5 m längd: Använd DN 75 eller DN 100 rör.

- Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Rören ansluts med en PVC-övergångsmuff med innergänga (→ Tekniska data). PVC-övergångsmuffar finns i handeln.

Anslut inte stickkontakten till stickuttaget än!
AMX0025

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Pumpen får inte utsättas för direkt solstrålning.

- Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas.

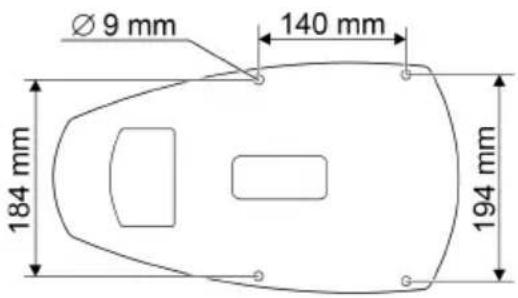

① Du kan skruvar fast apparaten i ett lämpligt underlag för mer stabilitet.

AquaMax Eco Expert 20000 / 12 V

AquaMax Eco Expert 27000 / 12 V

AMX0167

Ansluta kopplingsnätdelen till pumpen

ANVISNING

Pumpen förstörs om vatten tränger in i kontaktdonen.

▶ Lossa aldrig på överfallsmuttrarna på kontaktdonen.
- Klacken på pumpens kontaktdon snäpper in i nätdelens kontaktdon.

AMX0077

Anslut inte stickkontakten till stickuttaget än!

Efter att kontaktdonen för filterpump och kopplingsnätdel har anslutits och snäppt in, kan de endast lossas med en skruvmejsel. (→ Ansluta kopplingsnätdelen till pumpen)

Driftstart

ANVISNING

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

▶ Anslut inte apparaten till en dimbar strömkälla.

ANVISNING

Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs.

- Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

• Slå på apparaten: Anslut stickkontakten till stickuttaget.
• Apparaten startar direkt.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Rengöring och underhåll

OBS

Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

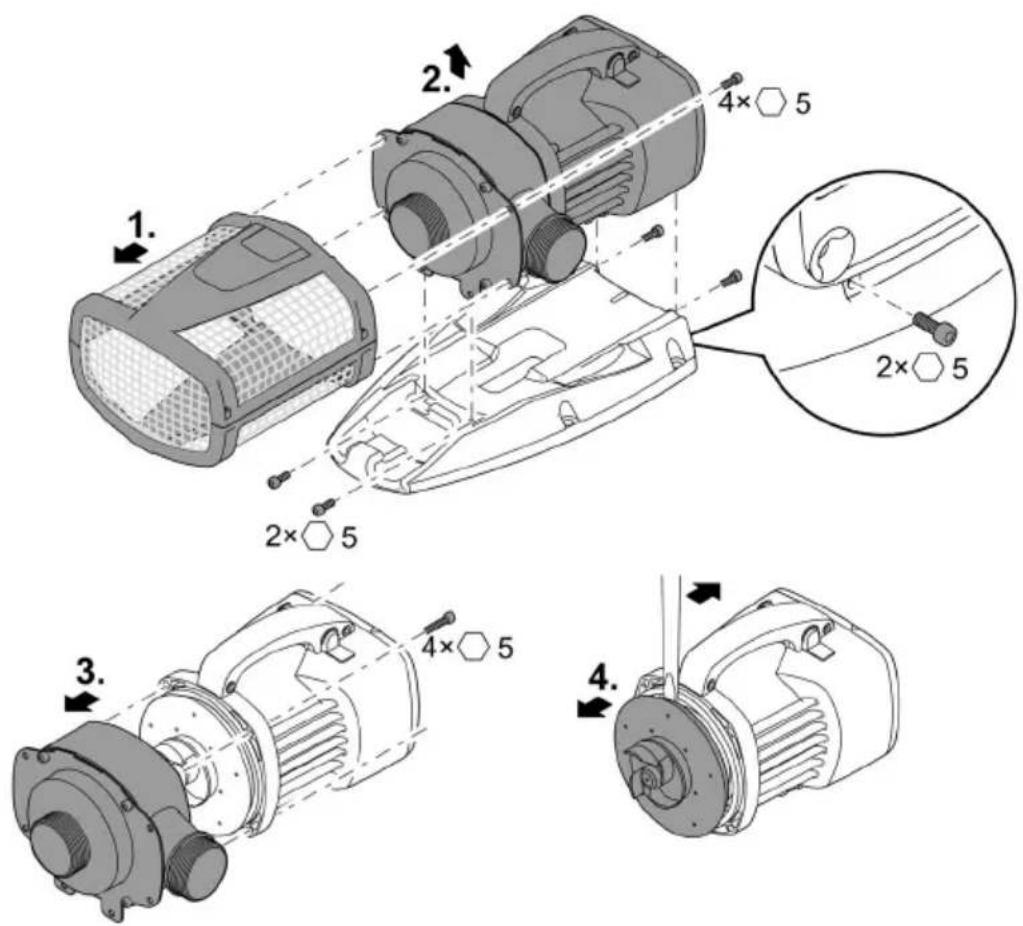

Ta isär apparaten

• Dra ut stickkontakten och ta bort alla anslutningar.
  • Ta isär apparaten som figuren visar.

Rengör apparaten vid behov, men minst 2 ggr/år.

— Rengör pumpen, speciellt drivenhet och pumphus.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör/byt ut drivenheten

ANVISNING

Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samtidigt som drivenheten.

När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE.

ANVISNING

Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

▶ Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör komponenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
• Sätt ihop motorblocket i omvänd ordningsföljd.

AMX0026

Förvaring / lagring under vintern

Apparaten är frostsäker till -20°C. Om apparaten ska förvaras utanför dammen, rengör den först noggrant med vatten och en mjuk borste, kontrollera om den är skadad och förvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten.

Felavhjälpning

Störning	Orsak	Åtgärd
Pumpen startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Styrspänning saknas (endast vid extern manöverbox som tillval)	Kontrollera anslutningen till OASE Eco Control eller OASE Control-nätverket; koppla ev. in pumpen härifrån.
	Ingående slangar har vikts	Dra ingående slangar utan veck
	Blockerade ingående slangar	Kontrollera/rengör ingående slangar
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att drivenheten går lätt
Pumpen pumpar inteOtilräcklig kapacitet	Filterhuset blockerat	Rengör filterskålar
	För höga förluster i ingående slangar	Kapa av slangarna till ett minimum, ta bort onödiga kopplingar, använd större slangdiameter
	Drivenheten går trägt	Kontrollera att drivenheten går lätt
Pumpen stannar efter kort tids drift	Mycket smutsigt vatten	Rengör pumpen
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera attdrivenheten går lätt
	Pumpen har torrkört	Kontrollera/rengör tilledningar, välj större nedsänkningsdjup (min. 10cm under vattenytan)
	För hög vattentemperatur	Håll maximal tillåten vattentemperatur.(→ Tekniska data)

Tekniska data

Nätdel			250 VA / 12 V DC
Primär	Anslutningsspänning	V AC	220 ... 240
	Nätfrekvens	Hz	50/60
	Längd strömkabel	m	2
Sekundär	Utgångsspänning	V DC	12
	Max. ström	A	20
	Längd strömkabel	m	0,5
Kapslingsklass			IP44
Omgivningstemperatur		°C	-10 ... +35
Mätt	Längd	mm	190
	Bredd	mm	245
	Höjd	mm	85
Vikt		kg	3,2
AquaMax Eco Expert			20000 / 12 V	27000 / 12 V
Anslutningsspänning		V DC	12	12
Max.strömförbrukning		A	20	20
Effektförbrukning		W	30 ... 260	30 ... 260
Max. pumpeffekt		l/h	19300	27000
Max. pumphöjd		m	4,6	4,6
Kapslingsklass			IP68	IP68
Max. nedsänkningsdjup		m	4	4
Sugsida	Gänga		G2	G2 12
	Anslutning slang	mm	50	63
Trycksida	Gänga		G2	G2
	Anslutning slang	mm	38, 50	38, 50
Max. kornstorlek grov smuts		mm	11	11
Yta för filteringång		cm ^2	1060	1060
Vattentemperatur (ned-sänkt installation)	vid drift	°C	(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35
Omgivningstemperatur(torr installation)	vid drift och konvektion	°C	+4 ... +30	+4 ... +30
	vid drift och tvångskylning	°C	+4 ... +40	+4 ... +40
Mätt	Längd	mm	490	540
	Bredd	mm	240	250
	Höjd	mm	210	220
Längd strömkabel		m	8	8
Vikt		kg	11,4	14,3

Tillåtna vattenvärden

Typ		Färskvatten	Poolvatten	Saltvatten
pH-värde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridhalt	mg/l	<250	<250	<22000
Salthalt	%	<0,4	<0,4	<4
Total torr rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Slitagedelar

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

VAROITUS
