РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Expert 27000/12 V OASE

BG Упътване за употреба

▶ Преди да бъркате във водата, изключете всички електрически уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт поради токов удар.
▶ Този уред може да се използва от деца от 8-годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.

Указания за безопасност

Електрическо свързване

- По отношение на електрическата инсталация на открито важат специални правила. Електрическата инсталация трябва да се изпълнява само от електротехник.

– Електротехникът е квалифициран въз основа на своето професионално образование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания.

– При въпроси и проблеми се обръщайте към електроспециалист.

- Свързвайте уреда само ако електрическите данни на уреда и електрозахранването съвпадат.

- Свързвайте уреда само към инсталирана според предписанията контактна кутия.

- Уредът трябва да е обезопасен с дефектнотокова защита (RCD) с номинален ток на утечка от максимум 30 mA.

- Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).

- Защитете отворените щепсели и контакти от влага.

Безопасна работа

- Не използвайте уреда, ако електрическите проводници или корпусът са повредени.

- Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.

- Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.

- Не носете, съответно не теглете уреда за електрическия проводник.

- Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.

- Никога не извършвайте технически промени по уреда.

- По уреда извършвайте само работите, които са описани в настоящото ръководство.

- Използвайте само оригинални резервни части и аксесоари.

- При проблеми се обърнете към оторизирания сервис или към OASE.

Употреба по предназначение

Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.
• За използване в плувни басейни и басейни за къпане при спазване на националните разпоредби за строителство.
• Работете само с оригиналното захранващо устройство.
• При спазване на техническите данни. (→ Технически данни)
• При спазване на допустимите стойности на водата. (→ Допустими стойности на водата)

За уреда са валидни следните ограничения:

• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.
• Не свързвайте към водоснабдяването на къщата.
• Не използвайте уреда за производствени или промишлени цели.
• По отношение на EMC (електромагнитна съвместимост) това е уред от клас А. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.

• С филтърна кошница (3) с потопен монтаж.
• С диаметър на маркуча при сух монтаж.

2 Изход (напорна страна)

• Присъединяване на обратния поток към езерото (напр. през поточе).
• Изходът може да бъде монтиран нагоре чрез модификация.

3 Филтрираща кошница

4 Стойка

- С пробити отвори за фиксиран монтаж към дъното при необходимост.

• Захранване на помпата

6 Включване/изключване на Seasonal Flow Control (SFC).

- Функцията SFC оптимизира оборотите на помпата и по този начин количеството вода и височината на изпомпване в зависимост от температурата на водата.

7 Управление на връзката

• С управлението може да бъде регулирана мощността на помпата.
• Без управление включената помпа работи постоянно с пълна мощност.

8 Диаметър на маркуча ∅ 50 mm

9	Диаметър на маркуча 38 mm
10	Скоби за маркуч за фиксиране на маркучи върху накрайника за маркучи.
11	Диаметър на маркуча 50 mm или 63 mm

Символи върху уреда

IP68 4.0 m		Уредът е прахо- и водонепроницаем до 4 m.
		Възможен риск за хора с пейсмейкъри.
		Използвайте уреда само със защитен трансформатор.
		Пазете уреда от пряка слънчева светлина.
		Не изхвърляйте уреда с обичайните битови отпадъци.
		Прочетете ръководството за експлоатация.

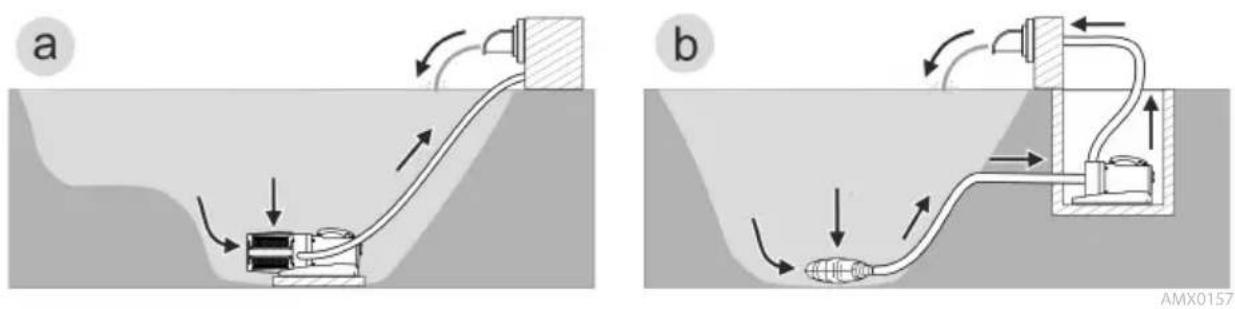

Варианти за монтаж

a b AMX0157

• Вариант (a): Потопен монтаж на помпата
  – Помпата се позиционира в езерото, респ. басейна.
  – Подаването на вода е през филтърната кошница.
• Вариант (b): Сух монтаж на помпата
  – Помпата се монтира без филтърна кошница извън езерото, респ. басейна, но под нивото на водата.
  – Подаването на вода е през сателитен филтър или скимер.

Seasonal Flow Control (SFC)

SFC функцията регулира интелигентно количеството вода, респективно височината на транспортиране на базата на температурата на водата. Така мощността на помпата целогодишно се адаптира към съответното екологично състояние във водния басейн, чрез циркулацията на водата в зависимост от температурата подпомага биологичното равновесие във водата (зимен режим на работа, преходен режим на работа и летен режим на работа).

- При активна SFC функция помпата различава ...

– зимен режим (температура на водата под +10 °C)
– преходен режим (температура на водата +10 ... +17 °C)
– летен режим (температура на водата над +17 °C)

Можете да намерите характеристиките на адрес www.oase.com в продуктов раздел "Помпи за езеро".

• Функцията SFC може да бъде активирана само при потапяне.
• При използване на скимер или сателитен филтър може, в зависимост от съоръжението, да е препоръчително да изключите функцията SFC.
• При доставяне функцията SFC е деактивирана.

Включване/изключване

SFC OFF SFC ON

AMX0024

Монтаж и свързване

Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата). Използването на помпата е допустимо само при спазване на посочените стойности на водата. (→ Допустими стойности на водата)

- Водата от басейн или солената вода могат да повлияят негативно на външния вид на уреда. Тези негативни въздействия са изключени от гаранцията.

ПРЕДУПРЕЖДЕНИЕ

Мрежовият адаптер има опасно електрическо напрежение и не бива да се монтира директно във водата. В противен случай има опасност от тежки наранявания или смърт поради токов удар.

▶ Поставете мрежовия адаптер на разстояние от минимум 2 m до водата – на място, защитено от вода.

ВНИМАНИЕ

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрайник. Възможни са наранявания, ако бръкнете в накрайниците.

Обърнете по-специално внимание на: Спрял поради претоварване уред може неочаквано да се стартира!

▶ Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен.
▶ Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите възможността за допир до тях. Защитата от допир се предлага като принадлежност.

Всички компоненти на уреда не бива да бъдат подлагани за дълго време на пряка слънчева светлина, тъй като това може да доведе до повреда. За целта използвайте предпазен капак.

Завъртане на корпуса на помпата

Изходът на помпата може да бъде монтиран по следния начин:

Свързване на управлението

Помпата може да работи с или без управление.

• С управлението може да бъде регулирана мощността на помпата.
• Без управление включената помпа работи постоянно с пълна мощност.

До 10 уреда, които могат да бъдат управлявани с OASE (помпи, филтри, осветление) се управляват чрез приложението "OASE Control".

Информация за това ще получите на www.oase.com в раздел "Интелигентно градинско управление и осветление".

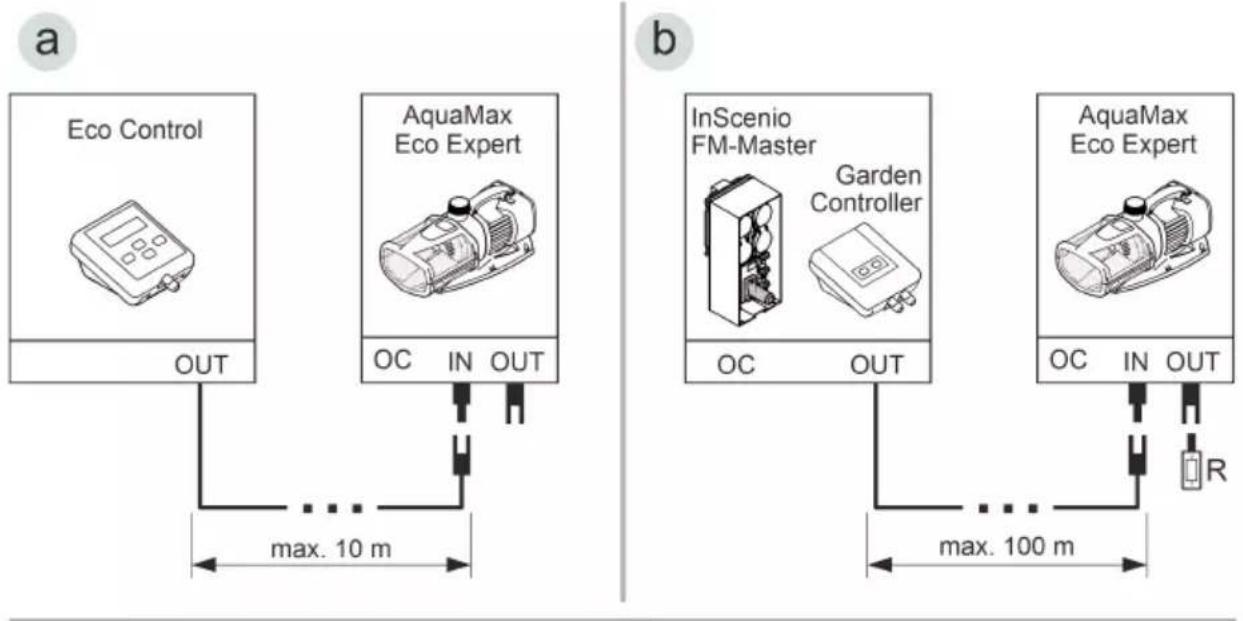

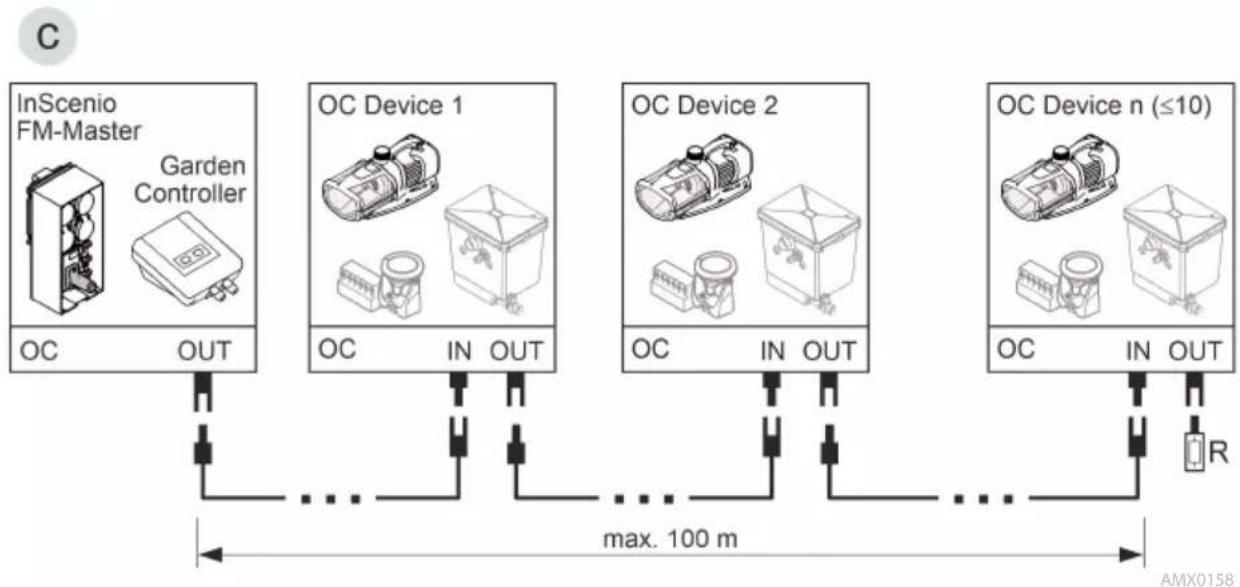

a Eco Control AquaMax Eco Expert OUT OC IN OUT max. 10 m b InScenio FM-Master Garden Controller OC OUT max. 100 m AquaMax Eco Expert OC IN OUT R

- OASE Control мрежа (вариант b, c) трябва да бъде терминирана с крайно съпротивление R. То е включено в обхвата на доставката InSenio FM-Master или Garden Controller.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

УКАЗАНИЕ

Уредът ще се повреди, ако в щекерната връзка попадне вода.

▶ Свържете щепселната връзка или поставете защитното капаче.
▶ Гуменото уплътнение трябва да е чисто и да пасва точно.
▶ Ако гуменото уплътнение е повредено, то трябва да се смени. Когато щепселната връзка се прекъсне, по-старото гумено уплътнение (> 2 години) трябва да бъде сменено.
▶ Осигурявайте щепселната връзка или защитното капаче винаги с двата винта.

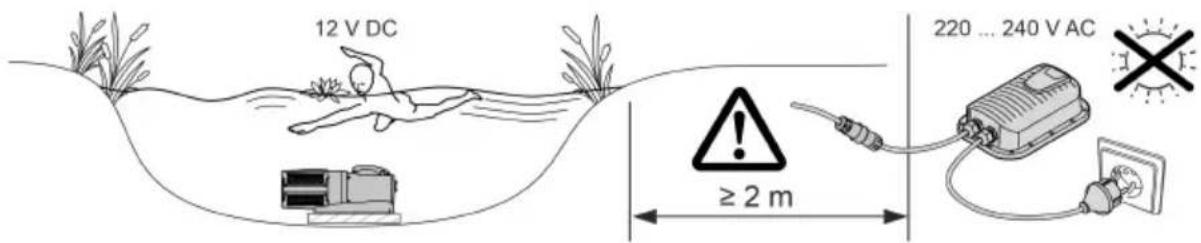

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Препоръчваме, при затлачена или замърсена вода помпата, респективно свързаните от страната на засмукването компоненти (скимер, сателитен филтър, дънен сифон и т.н.) да бъдат инсталирани повдигнато над дъното. По този начин се намалява засмукването на частици, което увеличава експлоатационния живот на ходовия модул.
• Използвайте помпата само когато е покрита с най-малко 10 см вода. В противен случай тя може да изтегли въздух.

12 V DC ≥ 2 m 220 ... 240 V AC

AMX0074

① Чрез въжето можете просто да изтеглите помпата от водата.

– Изтеглете въжето през кръглите отвори върху долната скоба на филтъра и го завържете на възел.

Поставете уреда сух

Свързване

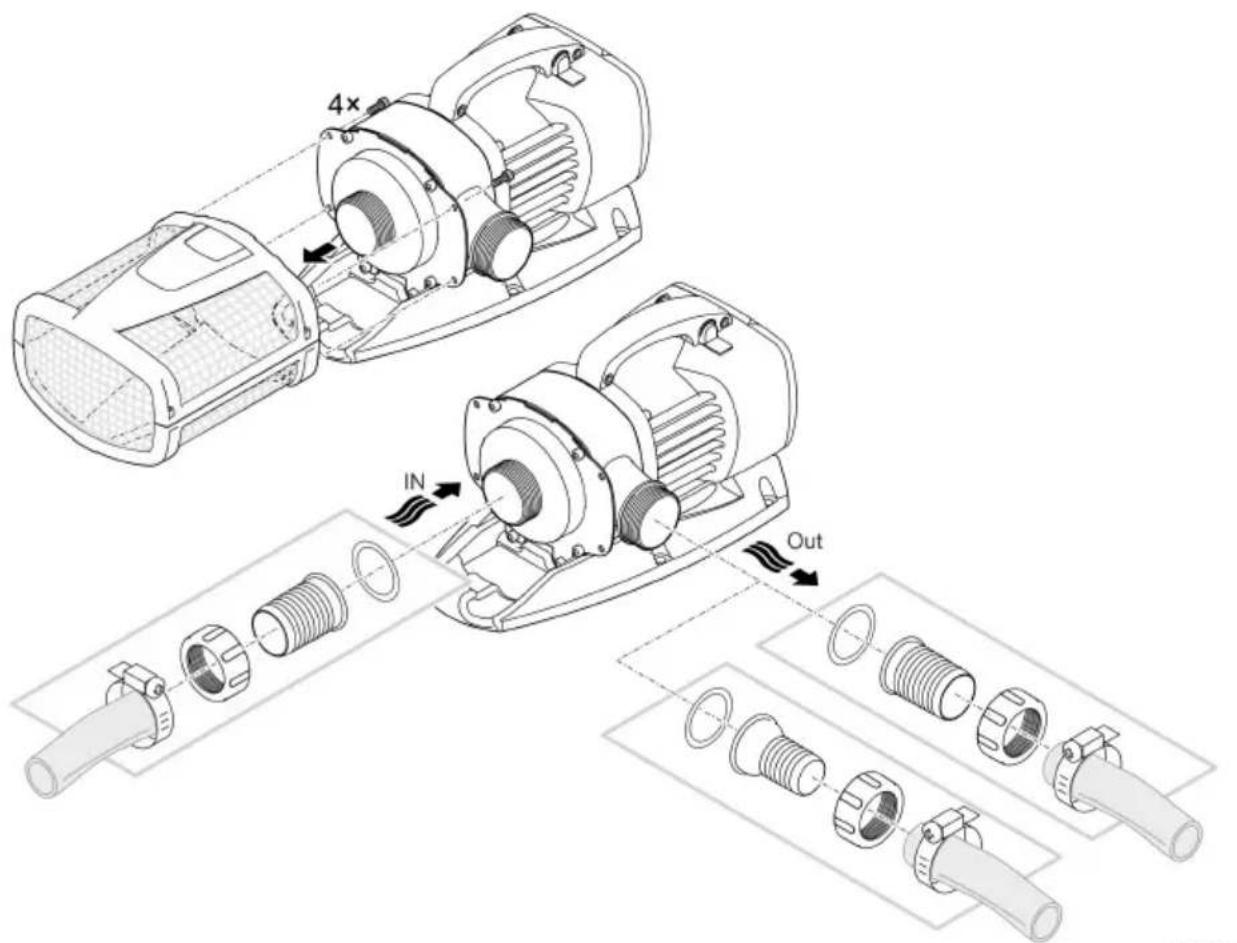

AquaMax Eco Expert 20000 / 12 V

• Маркучи или тръби могат да бъдат свързани към входа и изхода. Препоръка:
• До 5 m дължина: Използвайте накрайници за маркучи и маркучи 50 mm (2").
• От 5 m дължина: Използвайте тръби DN 75 или DN 100.
• Помпата може да проведе частици до 11 mm. При по-големи частици помпата ще блокира. Препоръчваме инсталиране на филтър или скимер от страната на засмукване.

AquaMax Eco Expert 27000 / 12 V

• На входа се свързва тръба DN75/100. На изхода може да се свърже маркуч или тръба. Препоръка:
  – До 5 m дължина: Използвайте накрайници за маркучи и маркучи 50 mm (2"). – От 5 m дължина: Използвайте тръби DN 75 или DN 100.
• Помпата може да проведе частици до 11 mm. При по-големи частици помпата ще блокира. Препоръчваме инсталиране на филтър или скимер от страната на засмукване.

① Тръбите се свързват с PVC преходна втулка с (→Технически данни) вътрешна резба. PVC преходните втулки са достъпни в специализираните магазини.

4x IN Out

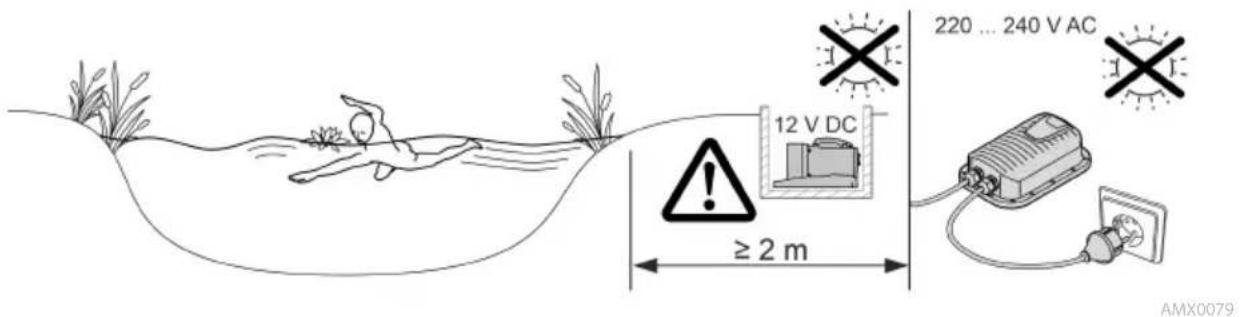

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Помпата не бива да бъде излагана на пряка слънчева светлина.
• Мястото на разполагане трябва да бъде с достаточно проветряване, за да не прегрее помпата.

220 ... 240 V AC 12 V DC ≥ 2 m AMX0079

① За да се направи фиксирано позициониране, можете да завинтите уреда към подходяща повърхност.

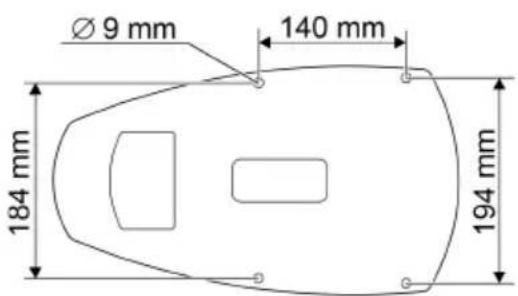

AquaMax Eco Expert 20000 / 12 V

Ø 9 mm 140 mm 184 mm 194 mm

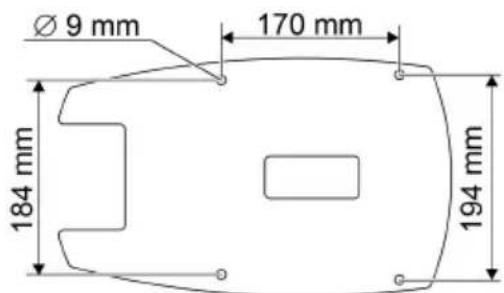

AquaMax Eco Expert 27000 / 12 V

Ø 9 mm 170 mm 184 mm 194 mm

AMX0167

Свържете захранващия блок с помпата

УКАЗАНИЕ

Помпата се поврежда при навлизане на вода в щепселните съединители.

▶ Никога не развивайте холендровите гайки върху щепселните съединители.
- Носът на щекерната връзка на помпата трябва да влезе в щекерната връзка на импулсния захранващ блок.

click

AMX0077

Ако щепселните съединители на филтърната помпа и захранващия блок с включено захранване са включени и заключени на място, те могат да бъдат освободени само с помощта на отвертка. (→ Свържете захранващия блок с помпата)

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електрически компоненти.

▶ Не свързвайте уреда към електрозахранване с димер.

УКАЗАНИЕ

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде разрушена.

▶ Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта.
– Уредът се включва веднага.
- Изключване: Извадете щепсела от контакта.

При пускане в действие и в последствие по време на експлоатация помпата автоматично изпълнява на всеки 20 ... 40 минути тест (Environmental Function Control – контрол на екологичните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на режим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В случай на повреда прекъснете електрозахранването и „наводнете помпата“, съответно отстранете проблема. След това отново можете да експлоатирате уреда.

Почистване и поддръжка

ВНИМАНИЕ

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда контролни функции могат да изключат уреда и да го включат отново самостоятелно.

▶ Преди работа по уреда извадете щепсела от контакта.

УКАЗАНИЕ

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда.

▶ Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

Разглобяване на уреда

• Изключете мрежовия адаптер и разединете всички връзки.
• Разглобете уреда, както е показано на изображението.

① Почиствайте уреда при необходимост, но най-малко 2 пъти годишно. – На помпата почиствайте особено работния елемент и корпуса.

• Препоръчани почистващи препарати при упорити варовикови отлагания:
  – Почистващ препарат за помпата PumpClean от OASE.
  – Домакински почистващ препарат без съдържание на оцет и хлор.
• След почистването изплакнете основно всички части с чиста вода.

Почистване/смяна на работния елемент

УКАЗАНИЕ

Работният елемент в двигателния блок се води от лагер. Този лагер е износваща се част и трябва да се сменя едновременно с работния елемент.

▶ Смяната на лагера изисква специални познания и инструменти. Възложете смяната на лагера на дистрибутора на OASE или изпратете помпата на OASE.

УКАЗАНИЕ

Работният елемент съдържа силен магнит, който привлича магнитни частици (напр. железни стружки). Останалите частици могат да предизвикат непоправими щети по работния елемент и двигателния блок.

▶ Преди монтирането старателно почистете работния елемент от полепнали частици.

• Разглобете двигателния блок, както е показано на изображението.
• Почистете компонентите с четка под чиста вода.
• Проверете всички части за повреда. Сменете повредените или износените части.
• Сглобете двигателния блок в обратна последователност.

1. 2. 4×5 2×5 3. 4×5 4.

Съхранение/Зазимяване

Уредът е защитен от замръзване при температура до минус 20°C. Ако го съхранявате извън езерото, трябва да го почистите основно с мека четка и вода, да го проверите за повреди и да го съхранявате потопен във вода или напълнен с вода. Не потапяйте щепсела във водата!

Отстраняване на неизправности

Неизправност	Причина	Помощ за отстраняване
Помпата не се задейства	Липсва напрежение в мрежата	Проверете напрежението в мрежата
	Липсва управляващо напрежение (само при допълнително външно управление)	Проверете връзката с OASE Eco Control или OASE Control мрежа; при необходимост включете помпата за това
	Захранващите тръби са прегънати	Прекарайте захранващите тръби без прегъване
	Захранващите тръби са запушени	Проверете/почистете захранващите тръби
	Ходовият модул е блокиран	Отстранете блокирането, проверете дали ходовият модул се движи лесно
Помпата не изпомпва Недостатьчен дебит	Корпусът на филтъра е задръстен	Почистете филтрите
	В захранващите тръбопроводи има прекалено много загуби	Скъсете маркучите до необходимия минимум, отстранете ненужните свързващи части, използвайте по-големи диаметри на маркучите
	Движението на ходовия модул е затруднено	Проверете дали ходовият модул се движи лесно
Помпата се изключва след кратко време на работа	Водата е силно замърсена	Почистете помпата
	Ходовият модул е блокиран	Отстранете блокирането, проверете дали ходовият модул се движи лесно
	Помпата е работила на сухо	Контролирайте/почистете захранващите тръби, увеличете дълбочината на потапяне (мин. 10 см под водната повърхност)
	Температурата на водата е прекалено висока	Спазвайте максимально допустимата температура на водата.(→ Технически данни)

Технически данни

Импулсен захранващ блок			250 VA / 12 V DC
Първичен	Захранващо напрежение	V AC	220 ... 240
	Мрежова честота	Hz	50/60
	Дължина на мрежов кабел	m	2
Вторичен	Изходно напрежение	V DC	12
	Макс. ток	A	20
	Дължина на свързващ кабел	m	0,5
Клас защита			IP44
Околна температура		°C	-10 ... +35
Размери	Дължина	mm	190
	Широчина	mm	245
	Височина	mm	85
Тегло		kg	3,2
AquaMax Eco Expert			20 000 / 12 V	27 000 / 12 V
Захранващо напрежение		V DC	12	12
Макс. консумация на ток		A	20	20
Консумирана енергия		W	30 ... 260	30 ... 260
Макс. мощност на изпомпване		l/h	19300	27000
Макс. височина на изпомпване		m	4,6	4,6
Клас защита			IP68	IP68
Макс. дълбочина		m	4	4
Всмукателна страна	Резба		G2	G212
	Свързващ маркуч	mm	50	63
Напорна страна	Резба		G2	G2
	Свързващ маркуч	mm	38, 50	38, 50
Макс. размер на частиците при едри замърсявания		mm	11	11
Подаваща площ на филтъра		cm^2	1060	1060
Температура на водата(потопен монтаж)	В експлоатация	°C	(→ Допустими стойности наводата)
	Извън експлоатация	°C	-20 ... +35	-20 ... +35
Температура на околната среда (сух монтаж)	В експлоатация и конвекция	°C	+4 ... +30	+4 ... +30
	В експлоатация и с принудително охлаждане	°C	+4 ... +40	+4 ... +40
Размери	Дължина	mm	490	540
	Широчина	mm	240	250
	Височина	mm	210	220
Дължина на свързващ кабел		m	8	8
Тегло		kg	11,4	14,3

Допустими стойности на водата

Тип		Чиста вода	Вода от басейн	Солена вода
pH-стойност		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Твърдост	DH	8 ... 15	8 ... 15	20 ... 30
Свободен хлор	mg/l	<0,3	<0,6	<0,3
Хлоридно съдържание	mg/l	<250	<250	<22000
Съдържание на сол	%	<0,4	<0,4	<4
Общ сух остатък	mg/l	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Бързо износващи се части

• Работен елемент
• Лагер в двигателния блок

Изхвърляне

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

▶ Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.
▶ При въпроси се обърнете към местен пункт за събiranе на отпадъци. Там ще получите информация за правилното изхвърляне на уреда.
▶ Направете уреда негоден за употреба, като отрежете кабелите.

! УВАГА!
